kleines grünes Monster (KGM) (#284)

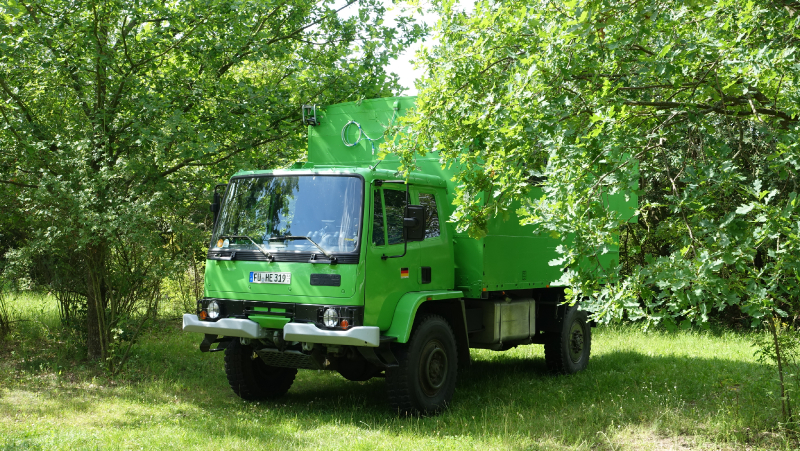

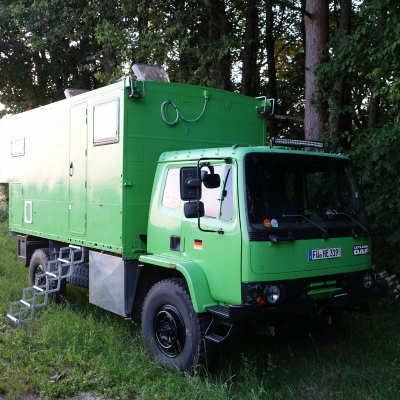

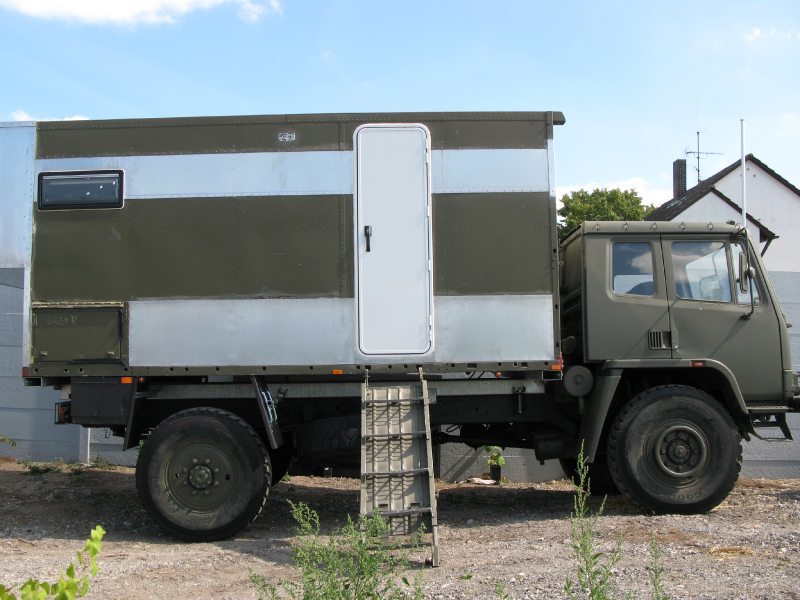

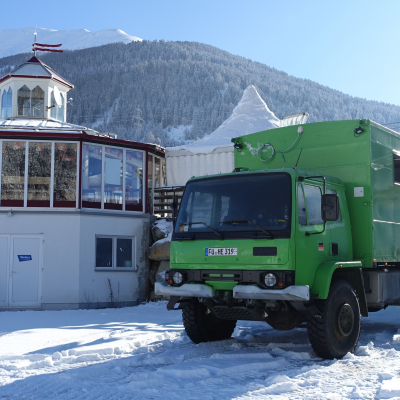

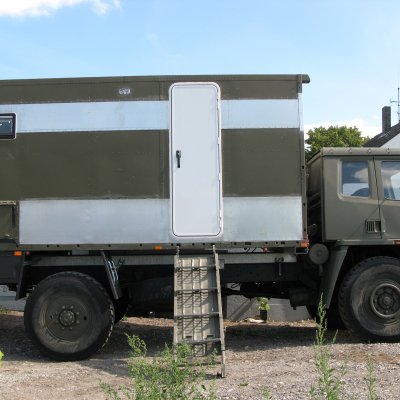

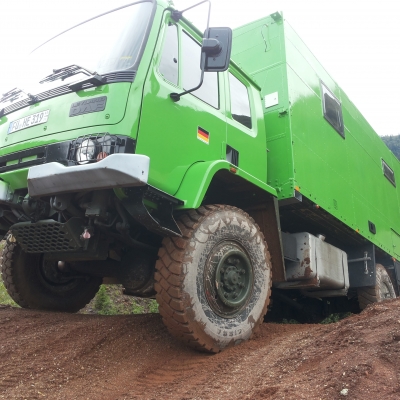

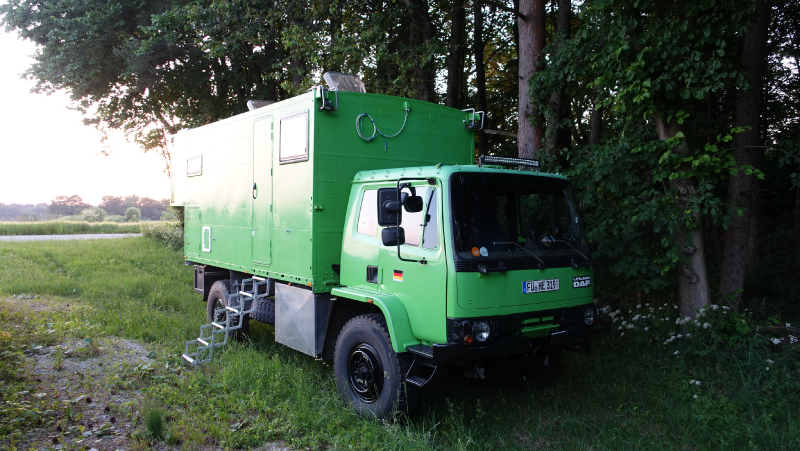

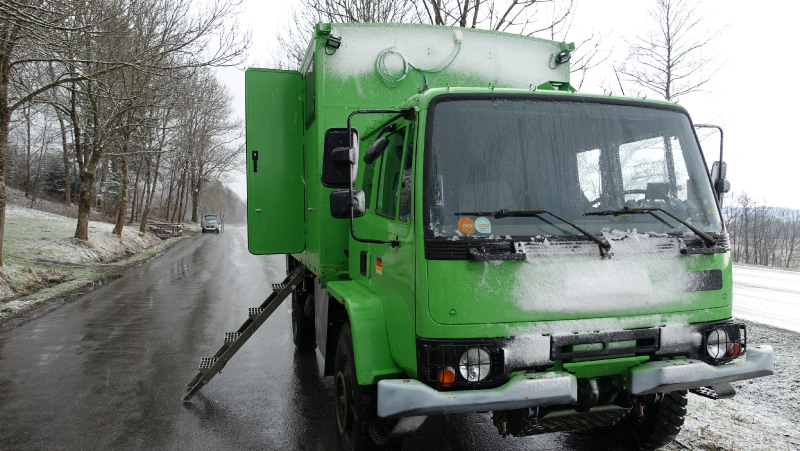

Nach langer Suche im Internet und Überlegungen, wie der optimale Grundriss zu bewerkstelligen ist, habe ich mir im Dezember 2012 einen DAF-Leyland von der britischen Rheinarmee (der Lenker ist bei mir auf der "richtigen" Seite) gekauft. Der nette Händler in Zapfendorf ;-)) ist auch optimal auf meine Projektanforderungen eingegangen und hat mich super bei der Umsetzung des Aufbaus unterstützt. Nach Umbau der Alukabine auf meine Anforderungen begann der Innenausbau im Mai 2013. Dieser hat sich bis zu unserer ersten Tour bis in den Juni 2014 hingezogen. Mein eigener Aufwand zum Aufbau und den diversen Verbesserungen im laufe der Zeit beläuft sich bis jetzt auf ca. 1100 Stunden.

Allgemeine Angaben

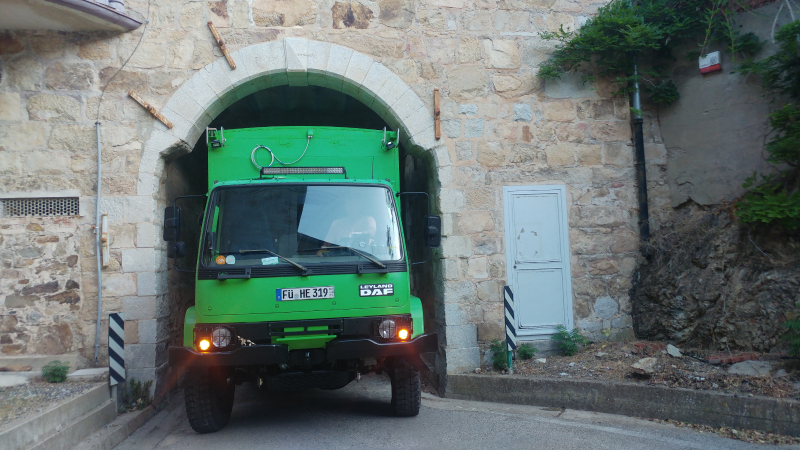

Fahrzeughersteller und Typ	DAF-Leyland, T244
Name des Halters	Reiner
Webseite	https://plonkaweb.blogspot.com/p/startseite.html
Baujahr	1992
Fahrzeug steht zum Verkauf?	Nein

Motor

Sonstiges

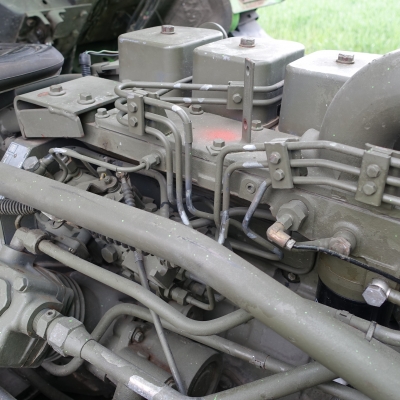

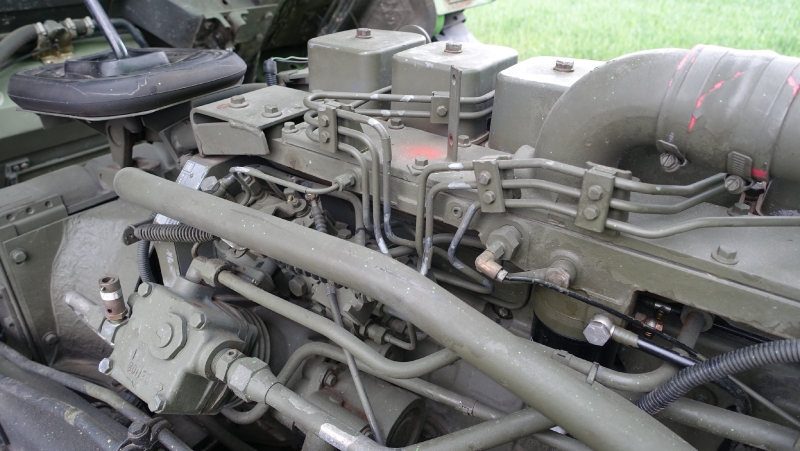

Motortyp	Cummins 6B5.9, CAV Einspritzpumpe
Hubraum	5883
Zylinderzahl	6
Motorleistung in PS	145@2600 1/min
Drehmoment	480 Nm@1600 1/min
Ein "übliches" Problem nach der langen Standzeit bei der Rheinarmee hat auch bei mir im Jahr 2015 zugeschlagen. Nach Überholung der "siffenden Einspritzpumpe" (hier wird Diesel in den Ölkreislauf gedrückt, was das Motoröl verdünnt) habe ich seit über 40.000 km keine Probleme mehr.

Fahrgestell

Sonstiges
Radformel (4x2, 4x4, 6x6, 8x8)	4x4
Radstand	3950 mm
Anzahl der zugelassenen Sitze	3
Reifengröße	12.00 R20 154K
Felgen	Sprengring
Reifenart	Baustellenprofil, Pirelli TG85
Tankkapazität	300 l + 2x20 l im Ersatzkanister
Dieselfilter	Ja
Leichter Hilfsrahmen zwischen Aufbau und Rahmen. Der Hilfsrahmen ist nur hinten mit 2x4 Schrauben am Rahmen befestigt. Vorne sind links und rechts jeweils eine Feder. In 7/2017 habe ich die Stoßdämpfer ringsum erneuert.
Allrad zuschaltbar oder permanent	permanent
Differenzialsperren	Längs- und Quersperre, jedoch nur über einen gemeinsamen Schalter

Aufbau

Sonstiges
Aufbauhersteller	Britische Armee (Werkstattshelter)
Kabinenmaße (Innen)	511 cm über Anbau, 431 bis Heckgarage
Kabinenmaße Abmessungen (außen)	525 cm (oben über Anbau)
Material der Kabine	Aluminium
Art und Stärke der Dämmung	19 mm Armaflex, 3 mm Sperrholz, darüber Glasfasertapete
Anzahl der Schlafplätze	3

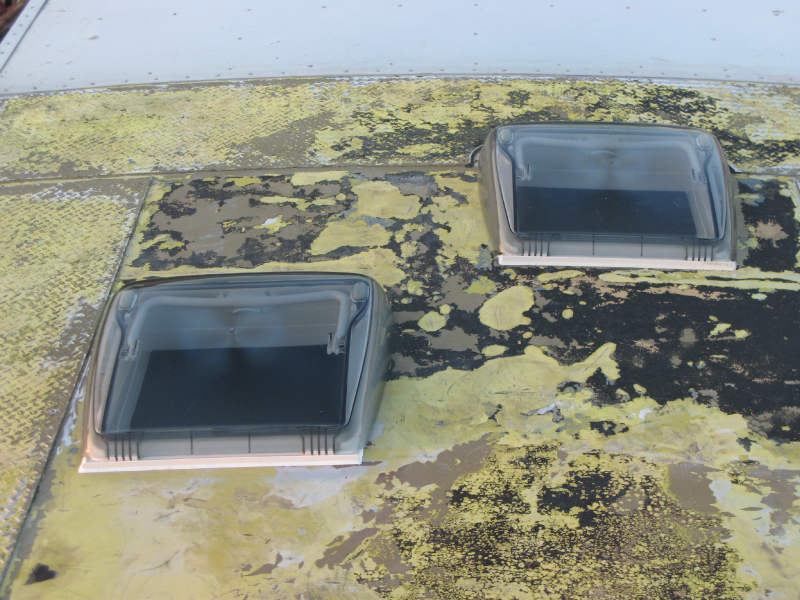

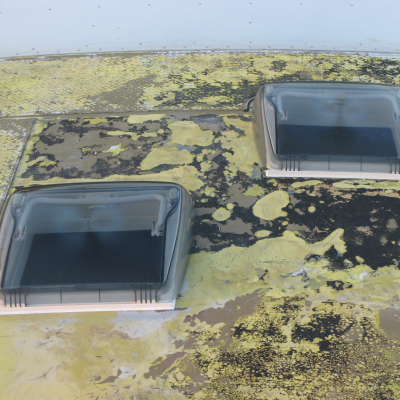

Fenster	4 Fenster 3 Dachluken

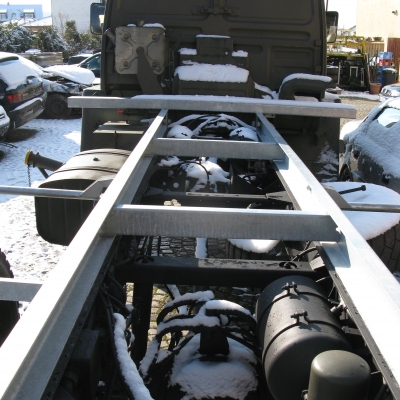

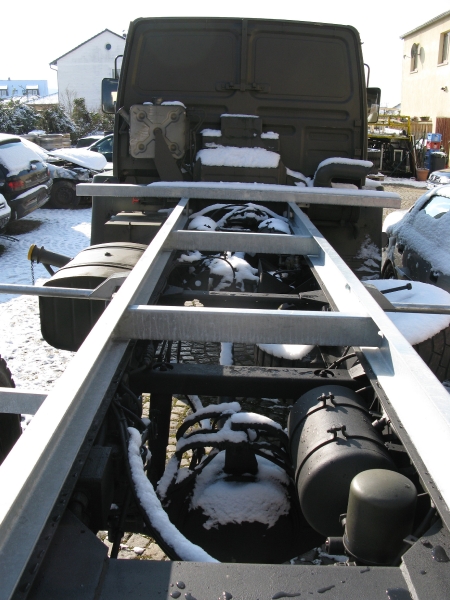

Zwischenrahmen	feuerverzinkter Stahl, hinten befestigt, vorne mit Federn um die Verwindungen des Fahrzeugrahmen auszugleichen

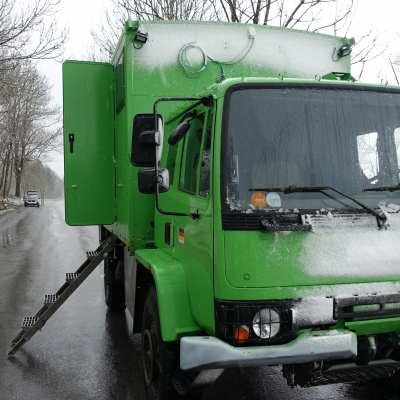

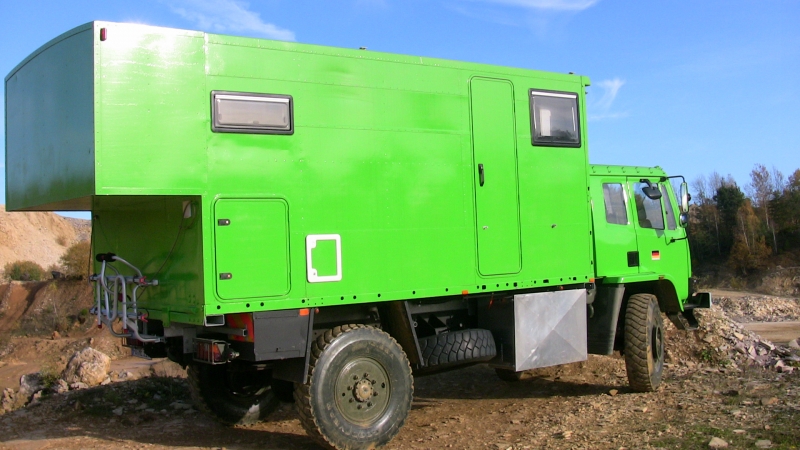

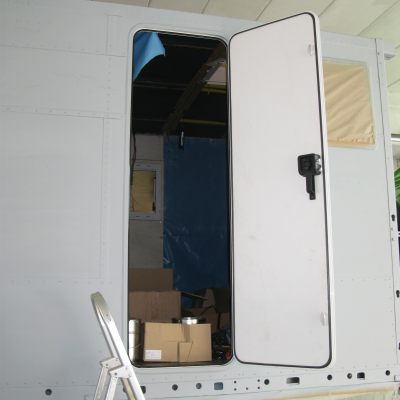

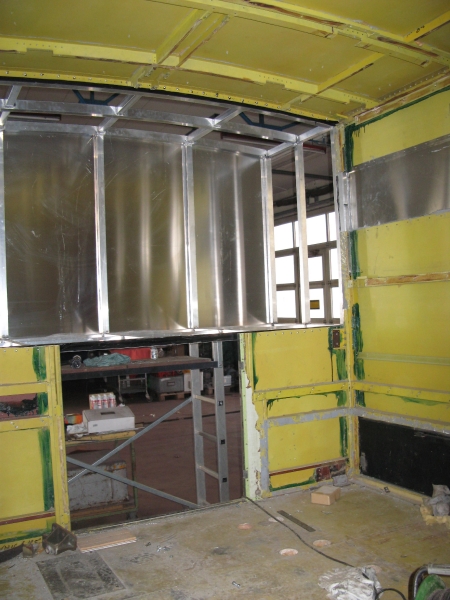

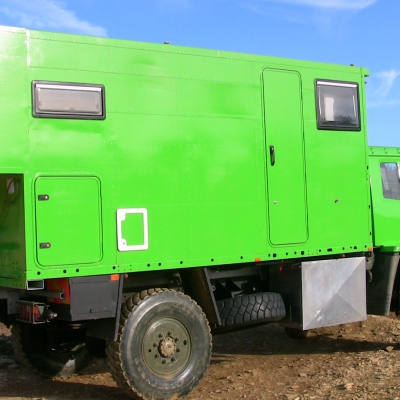

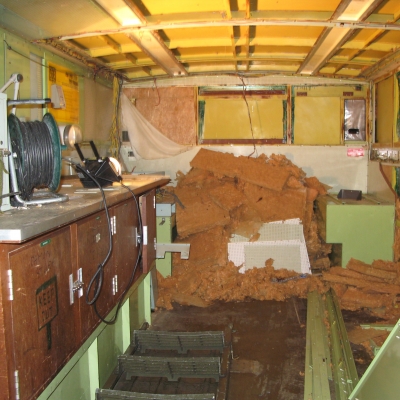

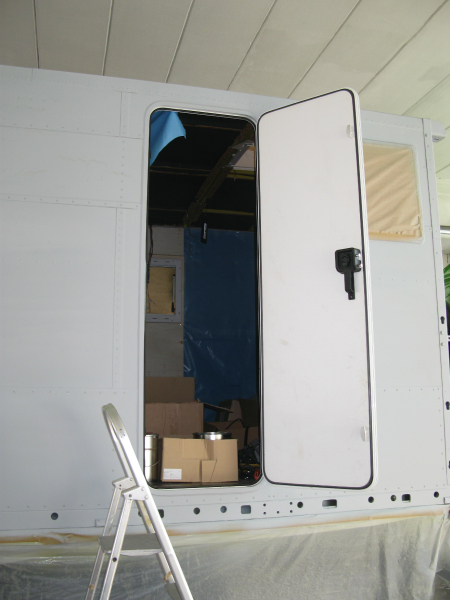

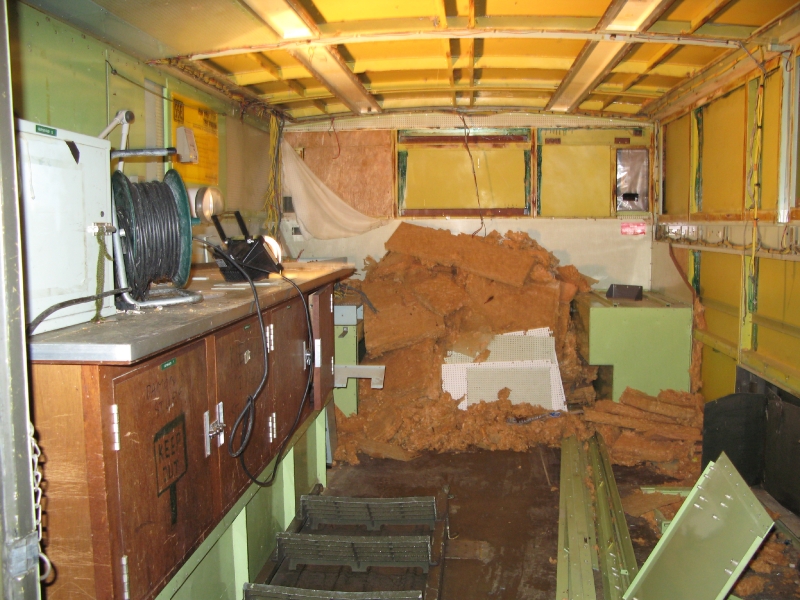

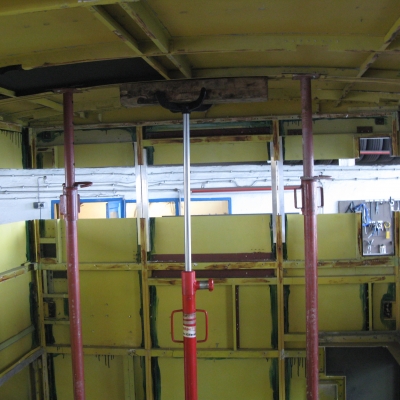

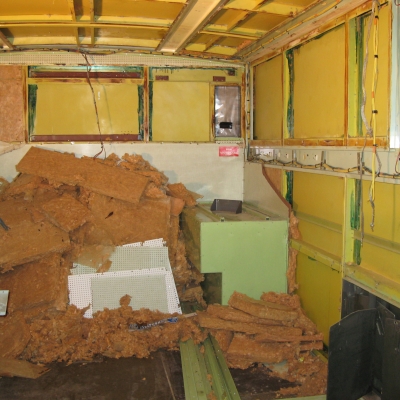

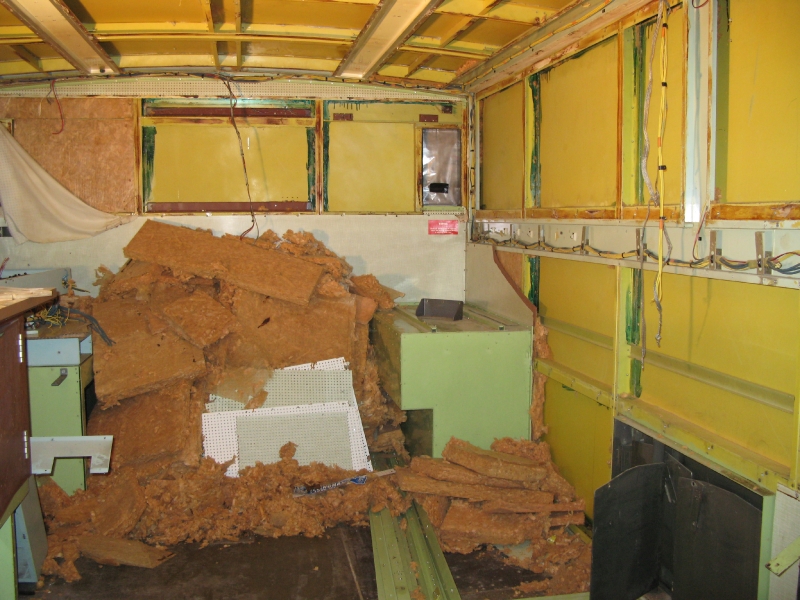

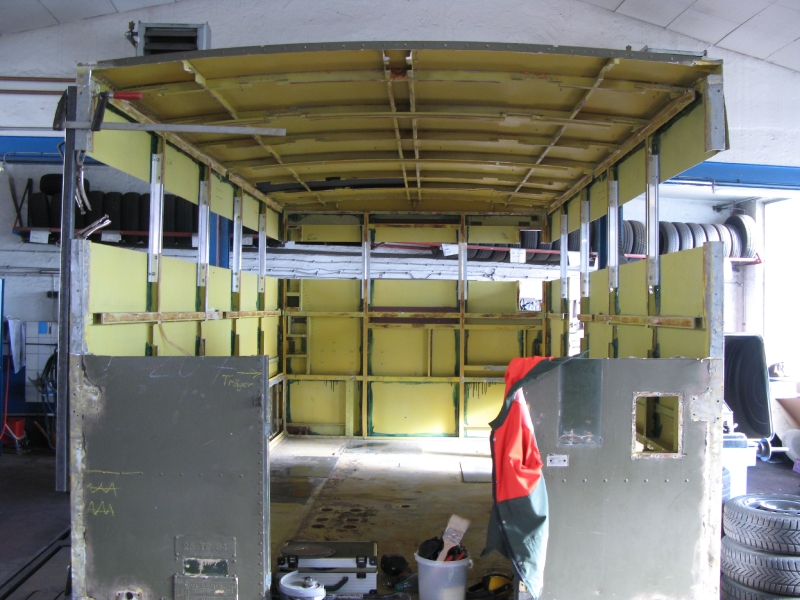

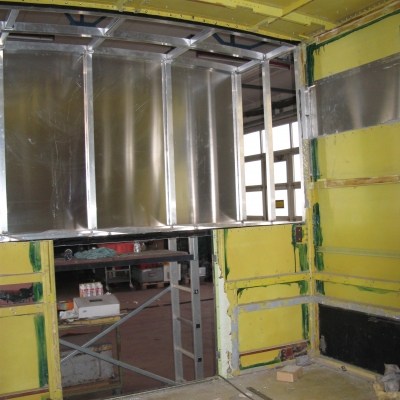

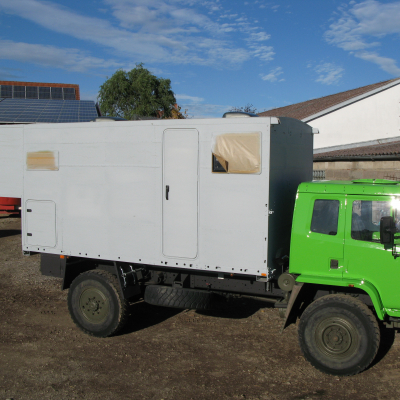

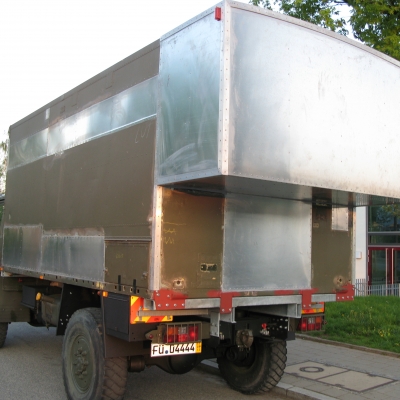

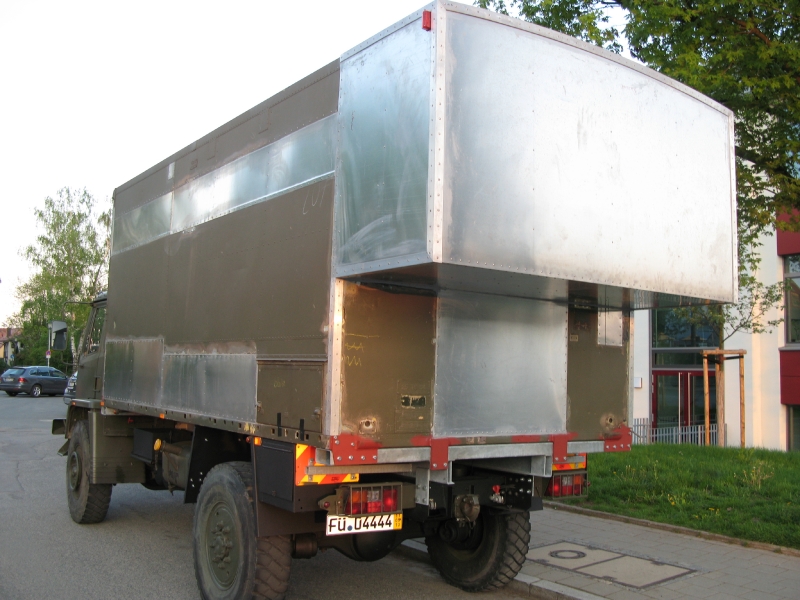

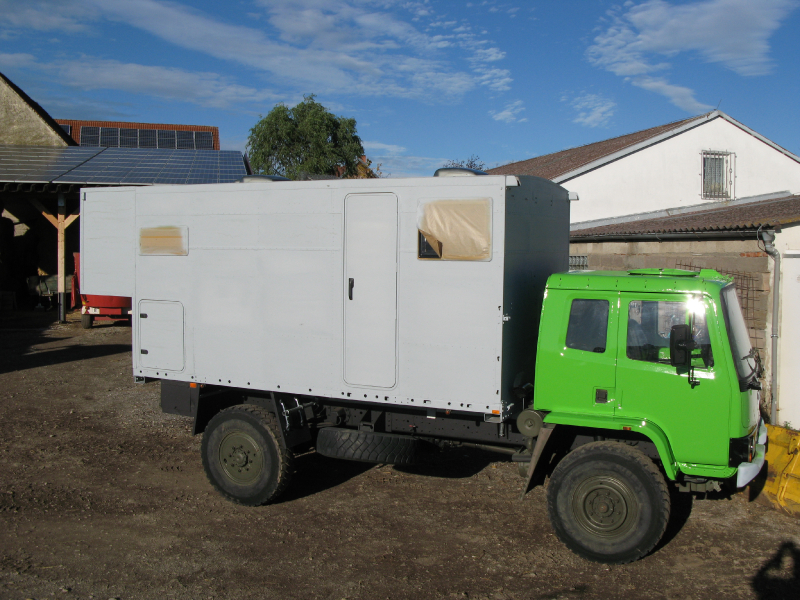

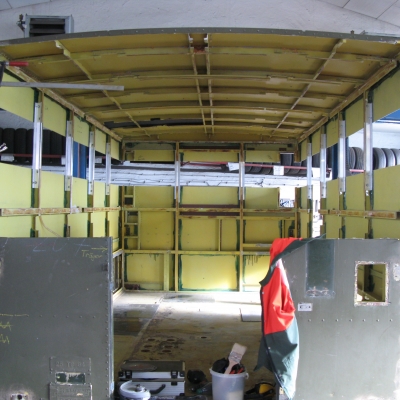

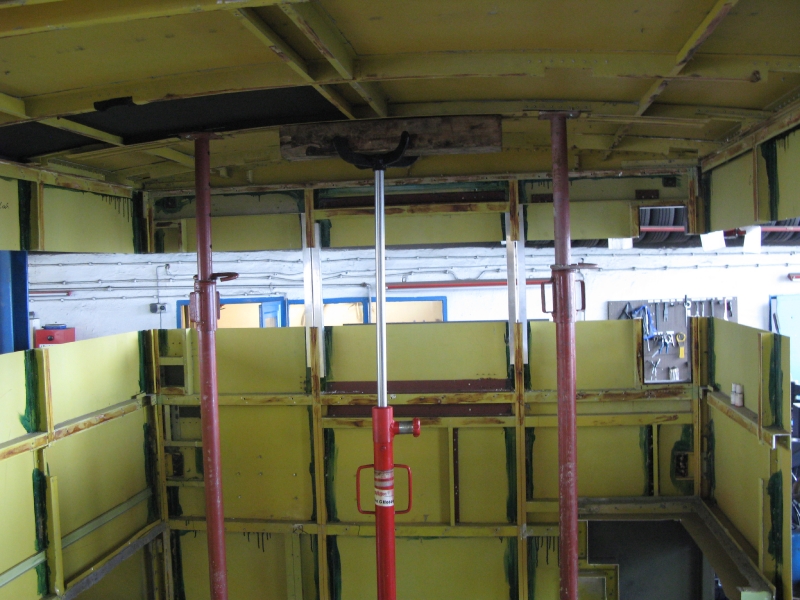

Der ursprüngliche Werkstattshelter wurde komplett entkernt, die Eingangstüre hinten nach vorne rechts verlegt. Im Heck wurde ein Anbau von 80 cm für die eine Hälfte des Doppelbetts dazu gebaut. Da der ganze Aufbau innen nur 1,73m hoch war und wir einen doppelten Boden für die Benutzung im Winter geplant hatten, wurde der Shelter komplett aufgeschnitten und 35 cm "höher" gelegt.

Grundriss

Erläuterung Grundriss

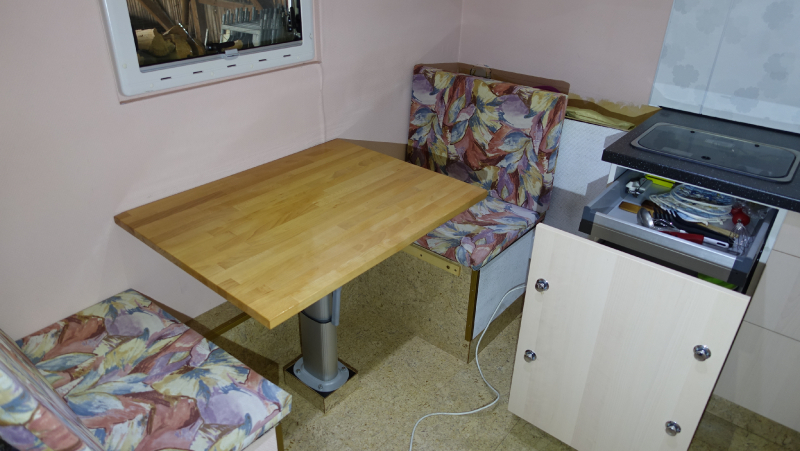

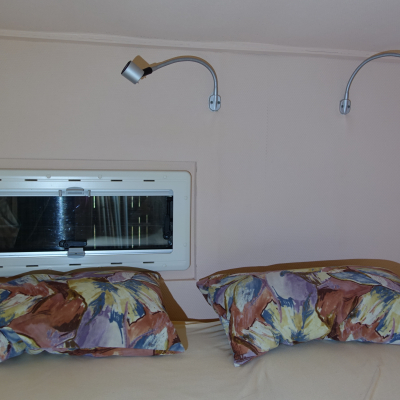

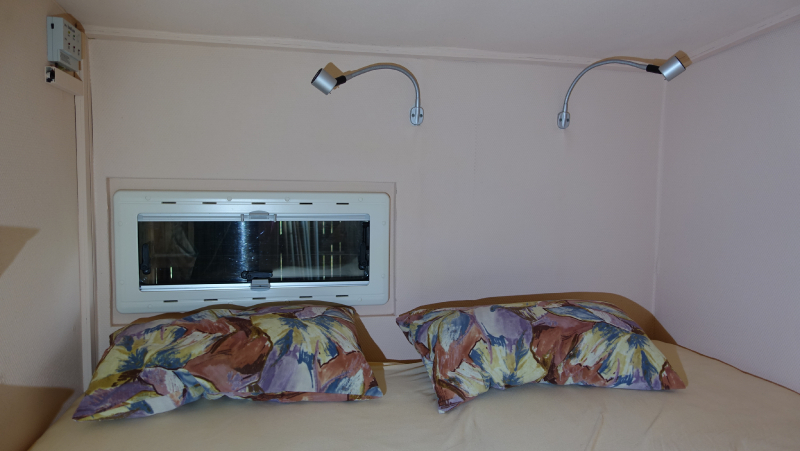

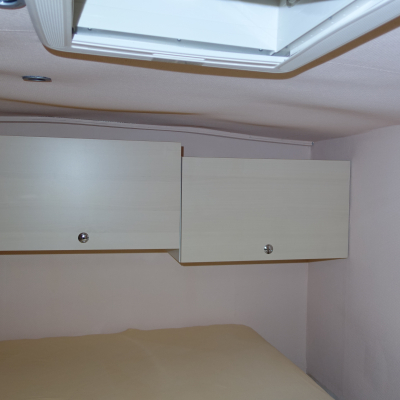

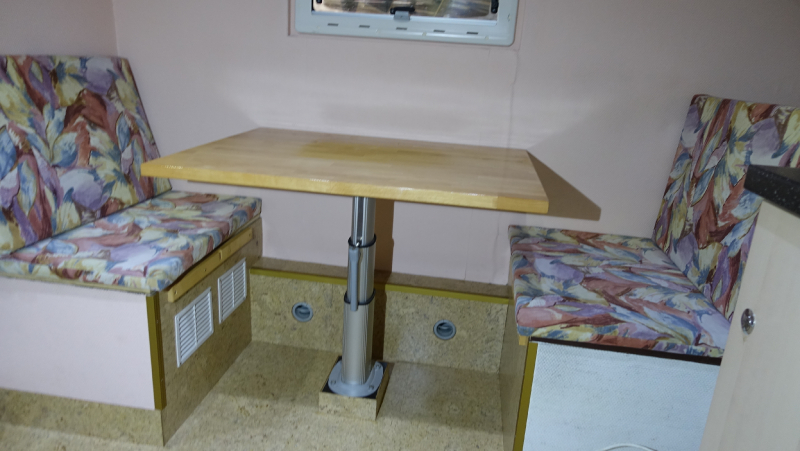

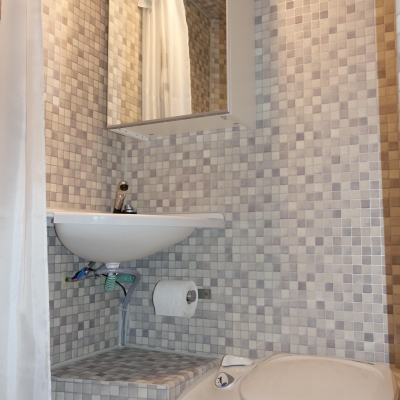

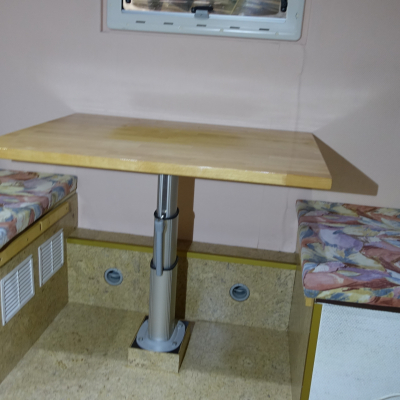

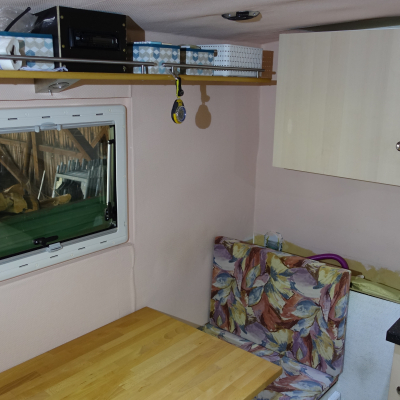

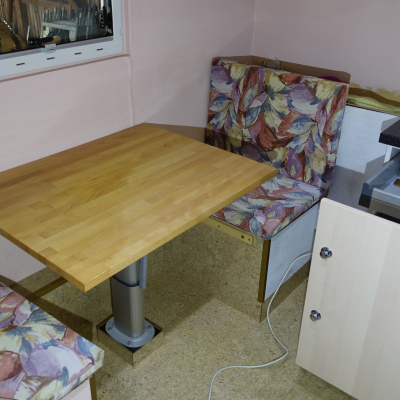

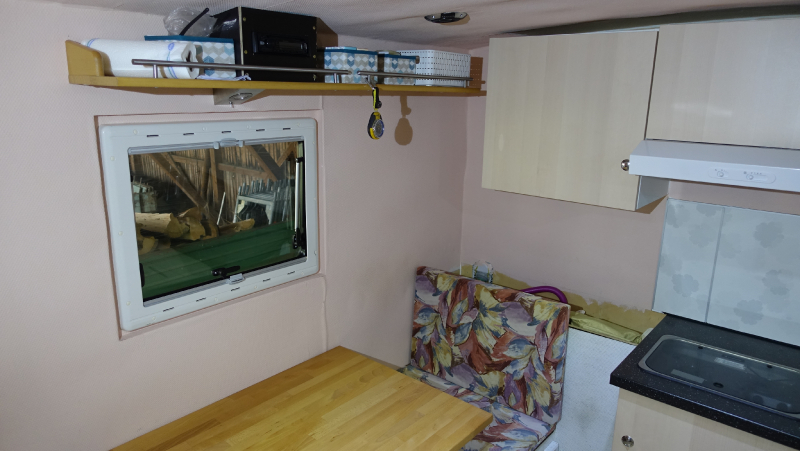

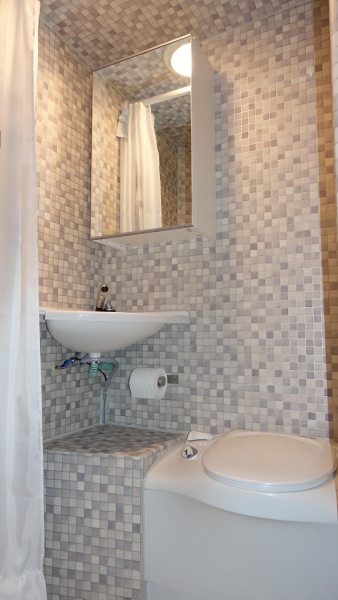

Zentraler Punkt ist eine 80x80cm große Dusche mit Waschbecken und Thetford WC. Doppelbett 2x80x200 cm groß im Heck, wobei man auf der Fahrerseite an dem Bett vorbeilaufen kann. In der Essecke ist der Tisch in der Höhe verstellbar und kann dann als drittes Bett benutzt werden.

Möbelbau

Sonstiges

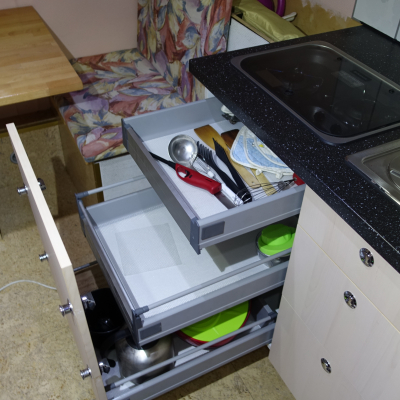

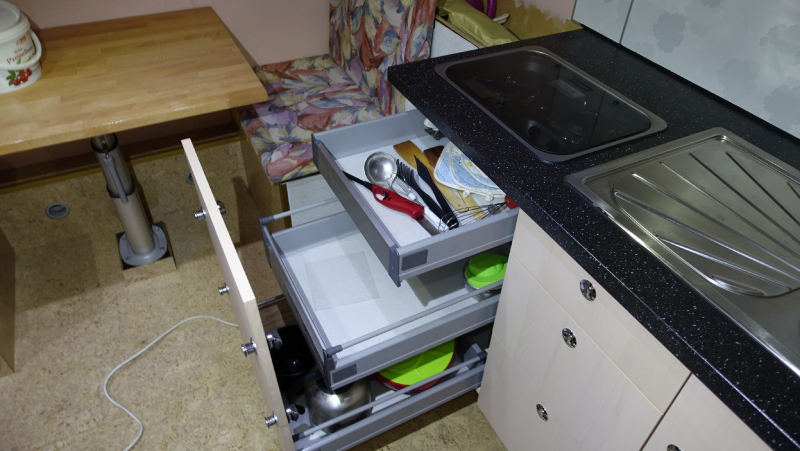

Material des Möbelbaus	Siebdruckplatten für doppelten Boden und tragende Seitenwände, Küche und Schränke Ikea, Korkfussboden.
Unter dem Esstisch und der Küchenzeile sind je zwei Luftauslässe von der Heizung. Damit kann man im Winter perfekt die Skischuhe innen trocknen!

Kocher

Sonstiges

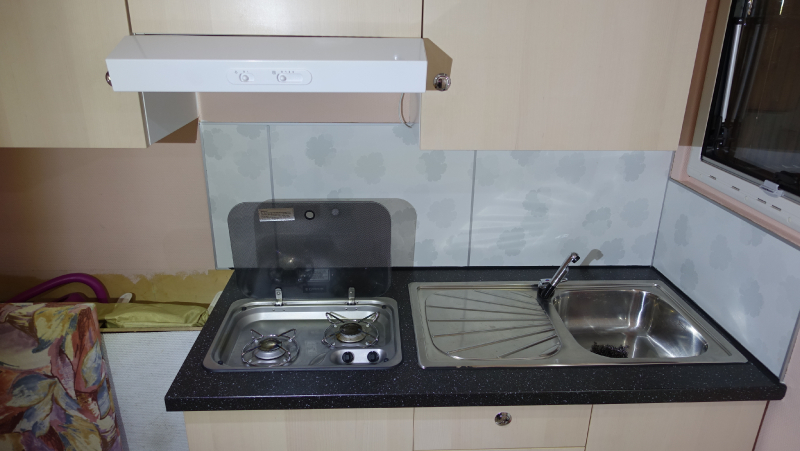

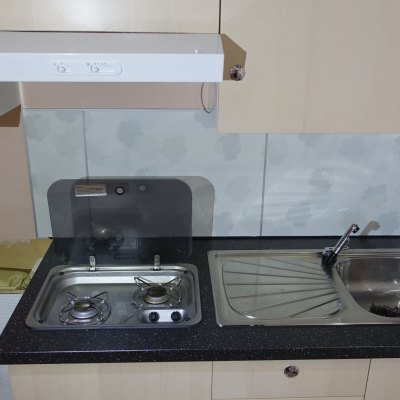

Kocher	Zweiflammiger Gaskocher, Waeco
Gasinstallation	5 kg Gasflasche, außen in Staukoffer montiert
Da ich keinen vernünftigen Dunstabzug in 12V DC bekommen habe, ist dies das einzige 230V AC Gerät an Bord. Dazu muss ich halt meinen Wechselrichter einschalten....

Kühlschrank, Kühlbox

Sonstiges

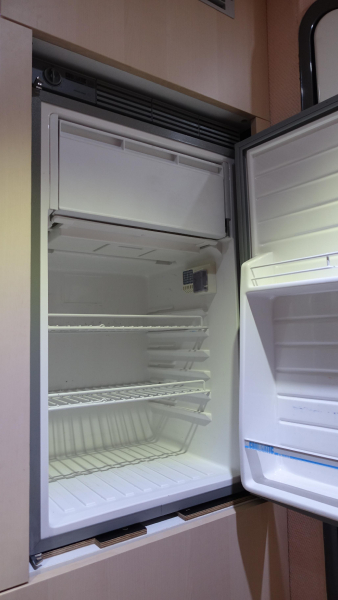

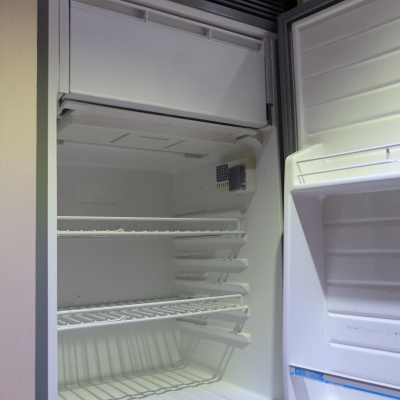

Hersteller und Typ des Kühlschrank	Kompressorkühlschrank 12V mit Tiefkühlfach, Waeco MDC-90
Der Platz für eine Klimaanlage im Aufbau ist unter der Sitzbank der Essecke vorhanden. Die Lüftungsrohre dafür wurden bereits verlegt.

Stromkonzept

Sontiges
Stromspannung im Chassis	24 V DC
Stromspannung im Aufbau	12 V DC und 230V AC
Ladewandler 24-12V	ja, 24V -->12V, zusätzliches Ladegerät 12V / 25 A, wenn Landstrom vorhanden ist
110V / 230V im Aufbau?	Ja
Wechselrichter	1000 W Sinus Wechselrichter
LED-Leuchten innen und außen. Die vorderen LED-Außenleuchten sind mit Astabweisern geschützt. Wenn das Fahrerhaus vorgeklappt ist, wird der Motor und die vorderen Reifen komplett beleuchtet.

Batteriekapazität im Aufbau

Sonstiges

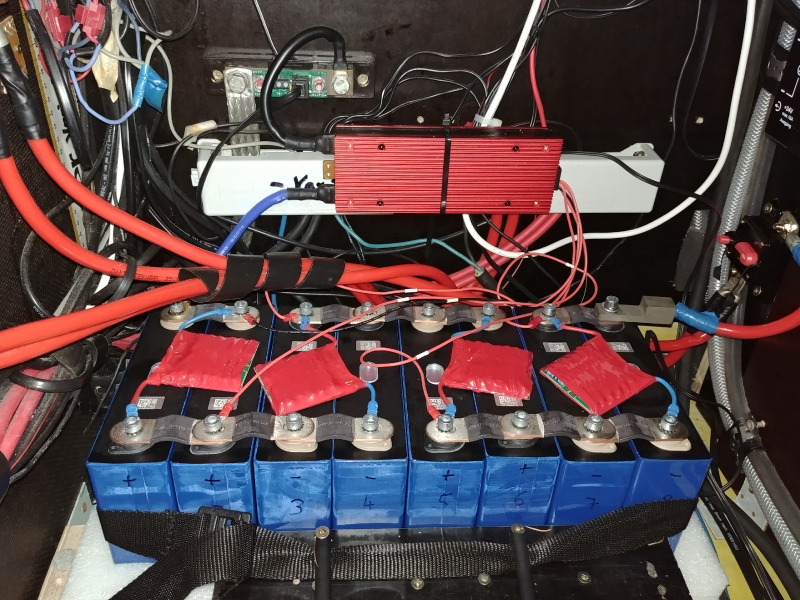

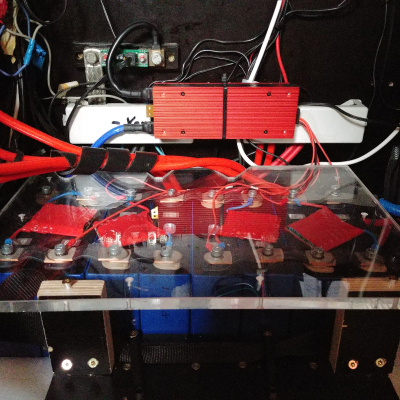

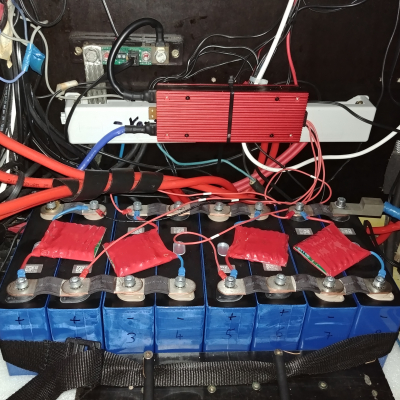

Batteriekapazität im Aufbau	200 Ah

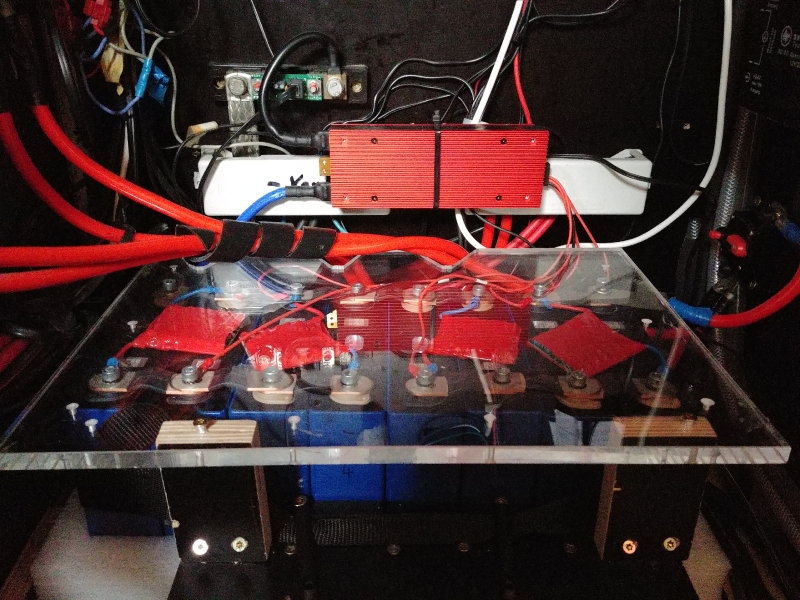

Batterietyp	Lithiom Ionen, LiFePo4

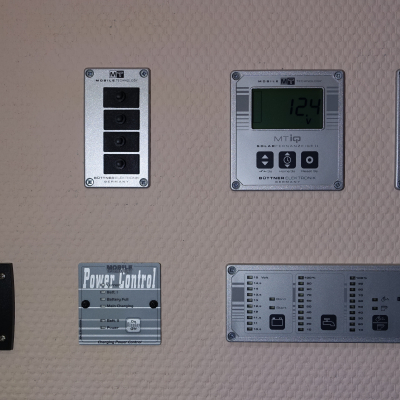

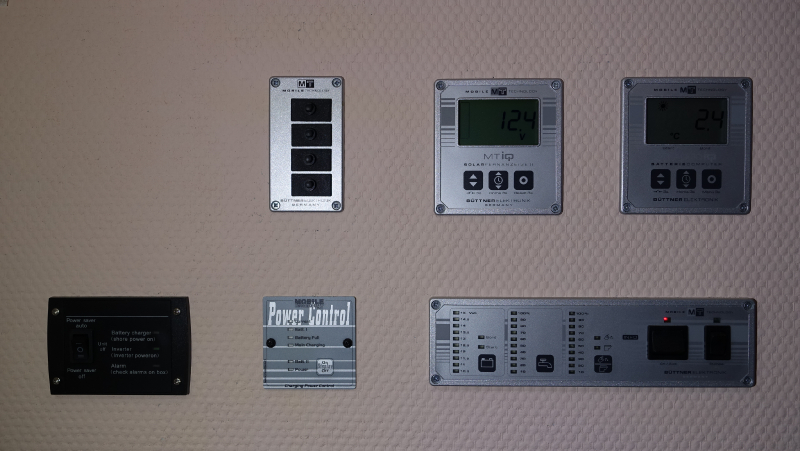

Batterieladegerät für Aufbaubatterien	Mobile Technology MT-1225
Batterieüberwachung	Ja und Load Balacing für jede Zelle
Die LiFePo4 Akkus können über die Lichtmaschine bei der Fahrt, über Landstrom (wenn Anschluss vorhanden) oder über die Solarzellen geladen werden. Die Kapazität reicht aus um 3-5 Tage völlig autark zu stehen. Während der Fahrt werden die Aufbaubatterien über einen Bord-zu-Bord-Lader 24 V DC -->12 V DC geladen. Die Aufladung kann im Fahrerhaus zu- und abgeschaltet werden.

Stromgewinnung

Sonstiges
Solarkapazität	2x100 Wp
Solarregler	240 W
Brennstoffzelle	Nein
Generator	nein
Die Solarzellen sind in der Zwischenzeit mit Astabweiser geschützt.

Heizung

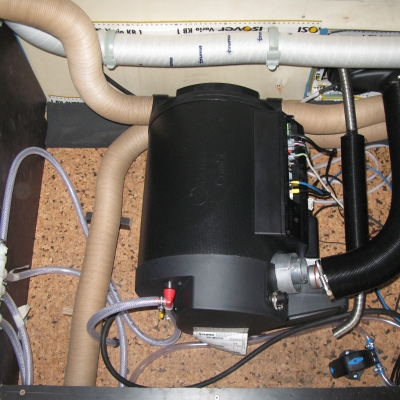

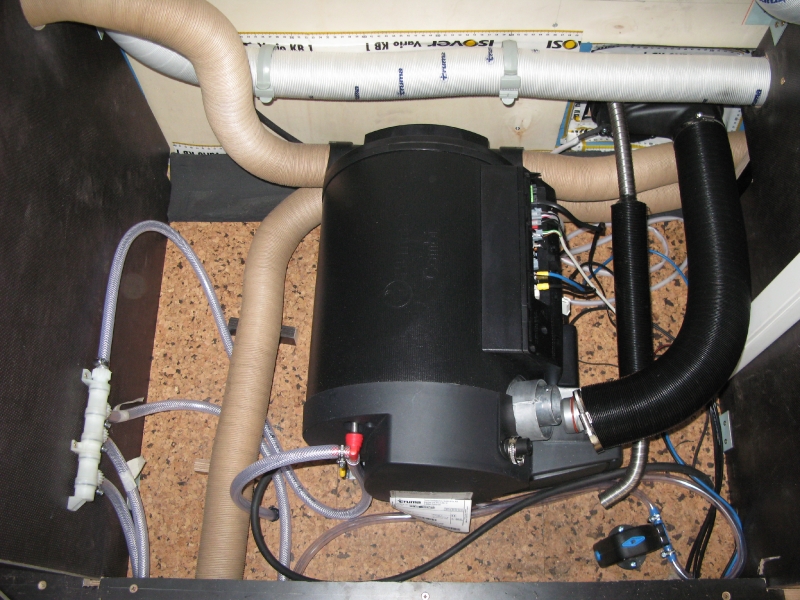

Hersteller und Typ der Heizung	Truma Combi D6
Warmwasseraufbereitung	integriert in Truma D6
Fahrerhausheizung	nein

Gasanlage

Erläuterung Gasanlage
5 kg Gasflasche für Kochen, außen in Staukoffer untergebracht

Wassersystem

Wasserführung	normale Warm- und Kaltwasserleitungen aus dem Zubehörhandel, Verlegung im Doppelboden
Wasserfiltersystem	nur Vorfilter zum Befüllen des Tanks
Volumen der Frischwassertanks	150 l
Volumen der Abwassertanks	150 l

Toilette

Hersteller und Art der Toilette	Thetford Cassettentoilette
Kapazität Fäkalientank	zwei Kasetten je 20 l

Anbauten

Sonstiges
Heckträger	vorhanden für zwei Fahrräder
Dachgepäckträger	für Surfbrett und Mast vorhanden (auf Aufbau)
Stauboxen	zwei Stauboxen 48x44x40, ein großer Staukoffer für 150l Abwasser und Gasflasche auf der Beifahrerseite
Außenkochstelle	nein
Markise	nein
Sonnensegel, am Fahrzeug befestigt, Staukoffer für Wasserschlauch und Ersatzkanister, Lichtfluter auf dem Fahrerhaus (nur für Geländefahrt im Dunkeln!) Für langweilige Abende haben wir einen 32" Fernseher mit DVD Laufwerk und eine automatische Kathrein Cap 750 MobiSet Satellitenanlage auf dem Fahrerhaus montiert. Auch eine LTE-Rundstrahlantenne mit Router für weltweiten Empfang von LTE ist vorhanden.
