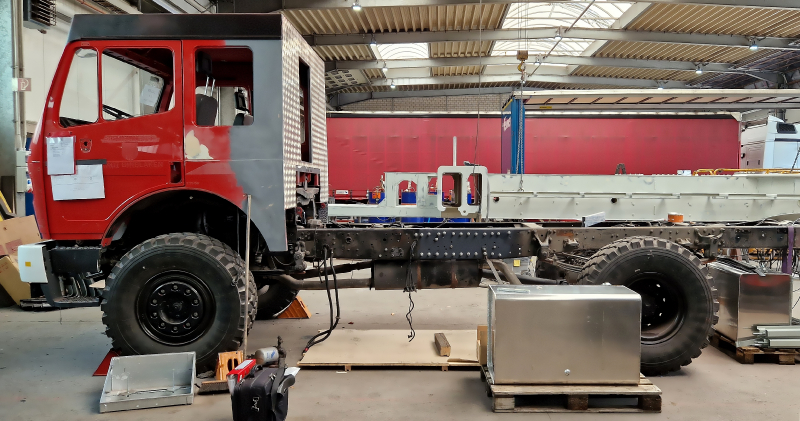

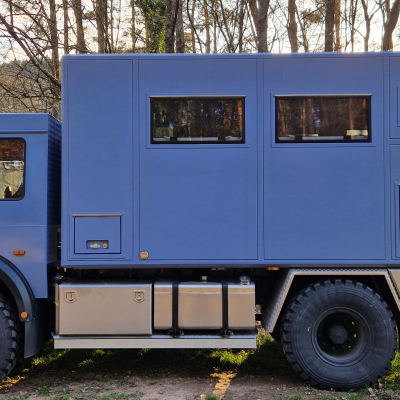

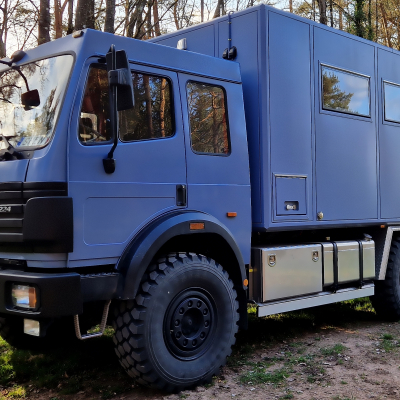

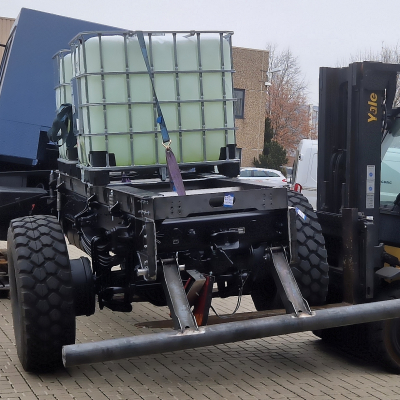

Umbau einer Feuerwehr zum Fernreisefahrzeug. Instagram: swesu_on_tour

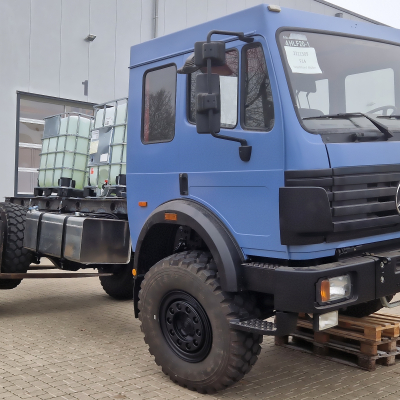

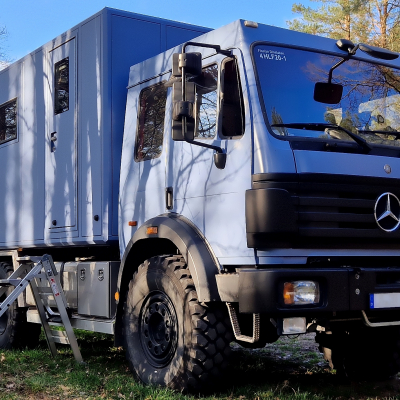

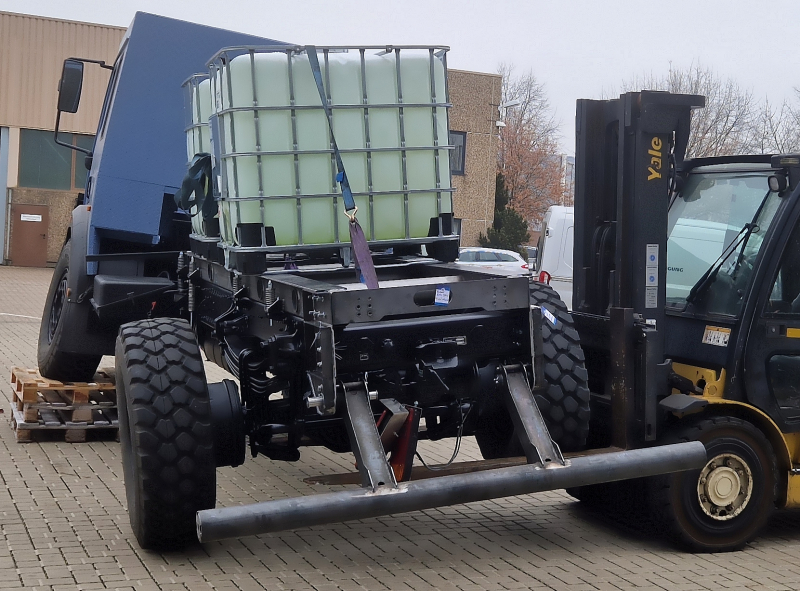

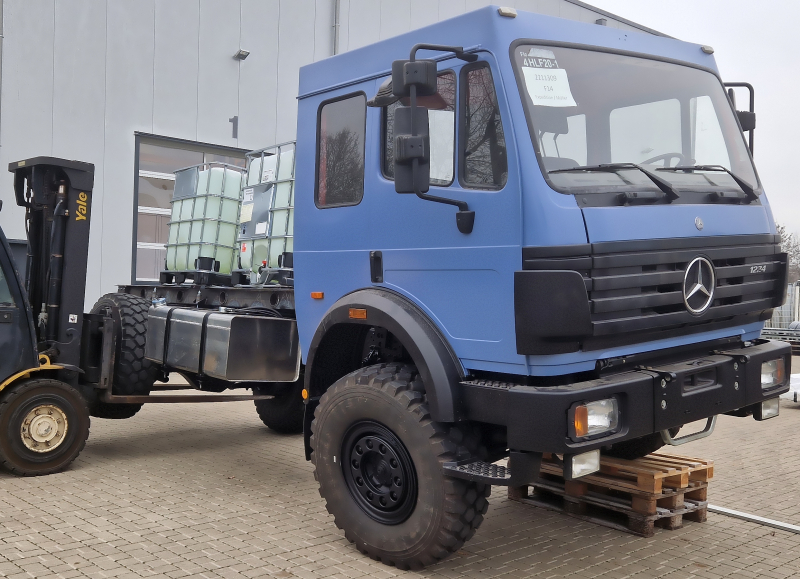

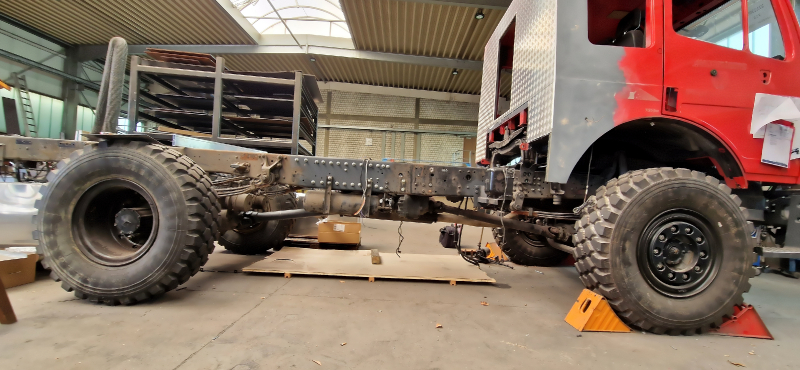

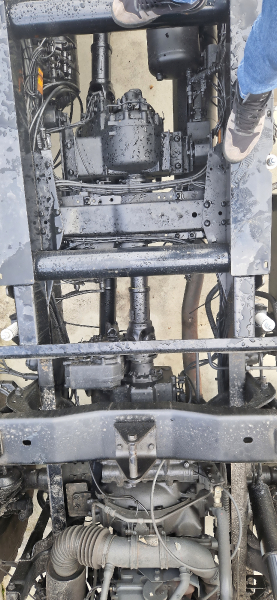

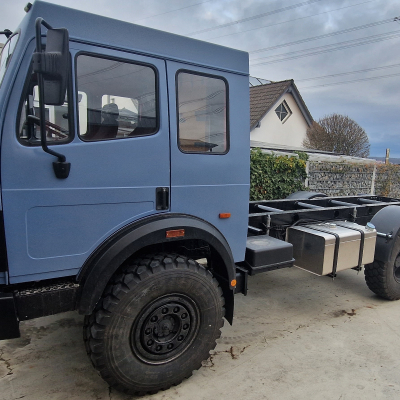

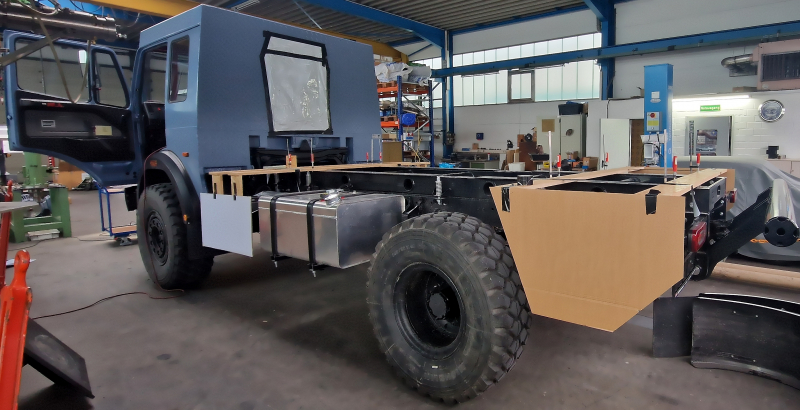

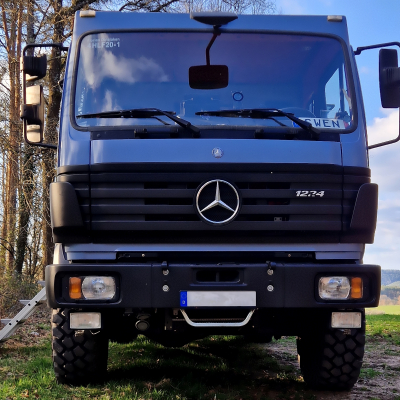

Fahrzeughersteller und Typ | Mercedes Benz 1224AF - Metz Löschwagen LF16 |
---|---|
Name des Halters | Swen Müller |
Baujahr | 1998 / 2024 |
Fahrzeug steht zum Verkauf? | Nein |

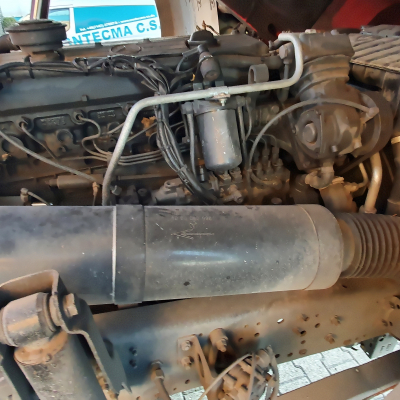

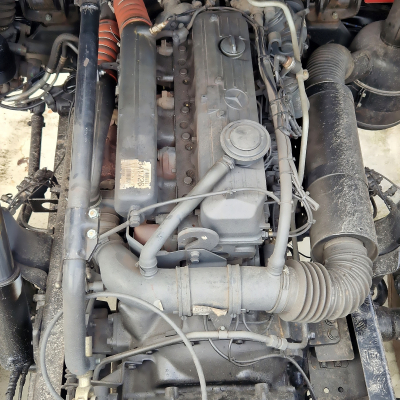

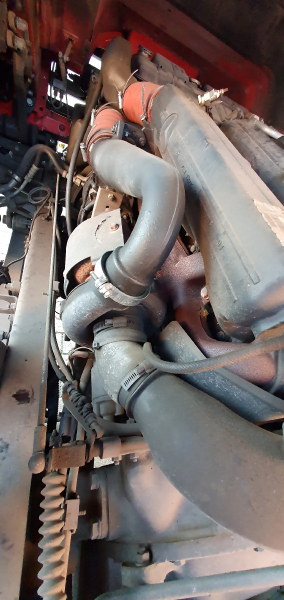

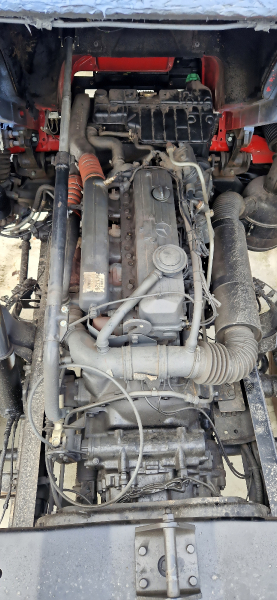

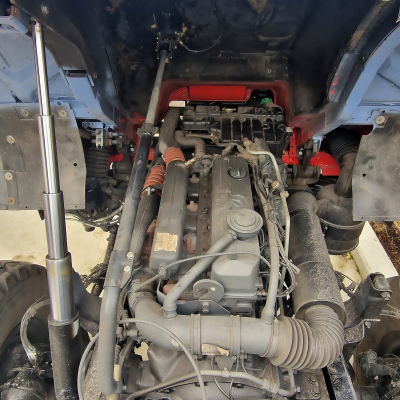

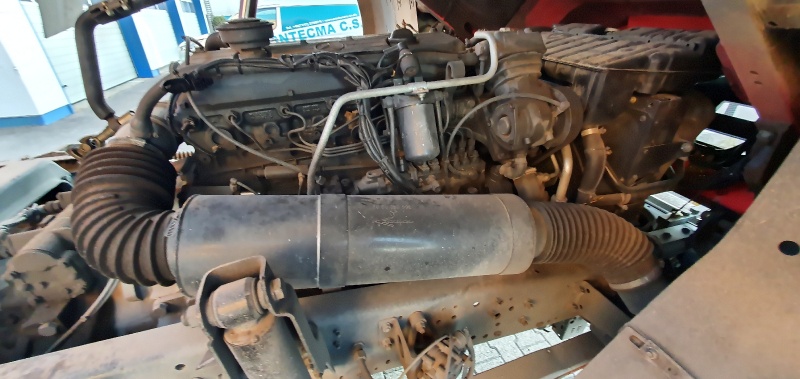

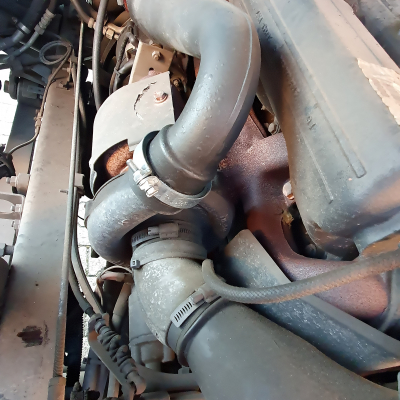

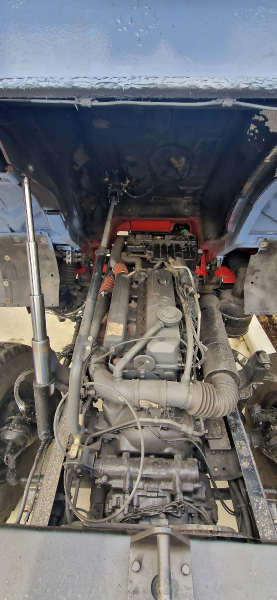

Motortyp | OM366 |
---|---|
Hubraum | 5958cm3 |
Zylinderzahl | 6 |
Motorleistung in PS | 240 |
Drehmoment | 640 |
Zulässiges Gesamtgewicht | 11990 |
---|---|
Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
Radstand | 3950mm |
Anzahl der zugelassenen Sitze | 4 |
Reifengröße | 395/85R20 |
Felgen | R20 - 10.00W |
Reifenart | MPT |
Tankkapazität | 700Liter Gesamt 400L + 300L |
Dieselfilter | Nein |
Allrad zuschaltbar oder permanent | Permanent |
Differenzialsperren | Hinten & Mitte |
Aufbauhersteller | Müller / Weidebird |
---|---|

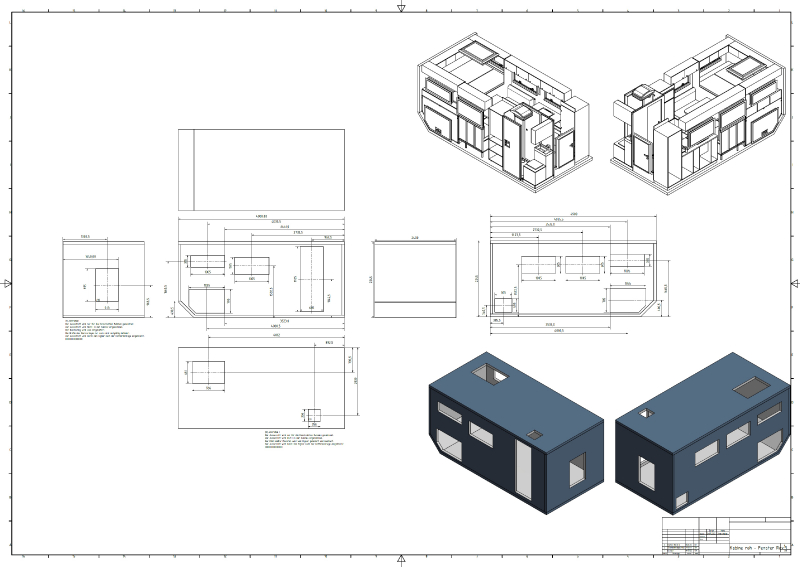

Kabinenmaße (Innen) | 4760 x 2260 x 2075 [mm] (LxBxH) |
Kabinenmaße Abmessungen (außen) | 4900 x 2400 x 2245 [mm] (LxBxH) |
Material der Kabine | Alu |
Art und Stärke der Dämmung | 70mm Wand / 80mm Decke / 90mm Boden |
Anzahl der Schlafplätze | 2 in der Wohnkabine + 1 im Fahrerhaus |
Fenster | 5 in der Wand + 1 Dachfenster + 1 Eingangstüre |

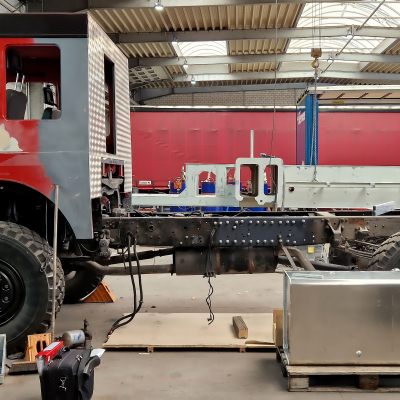

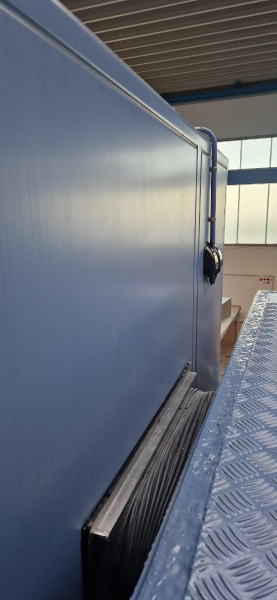

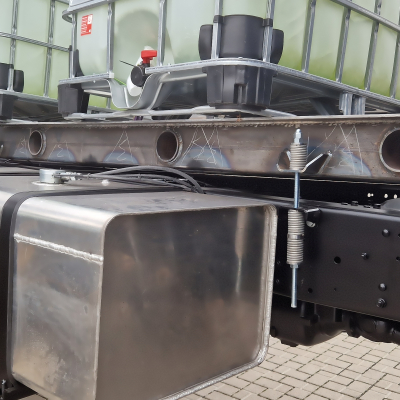

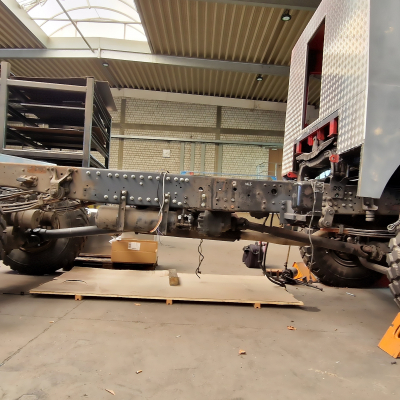

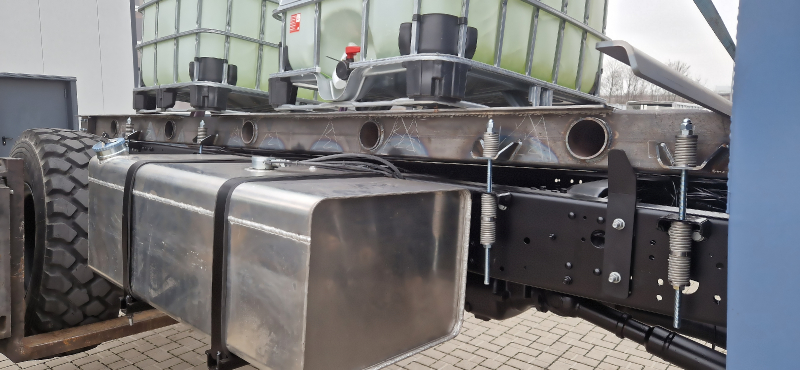

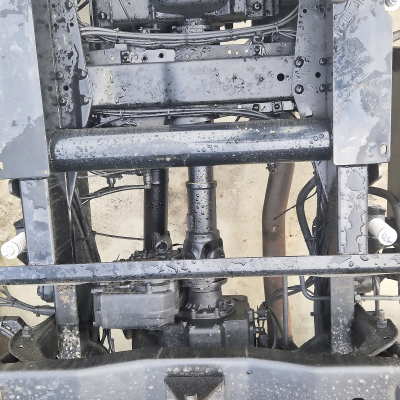

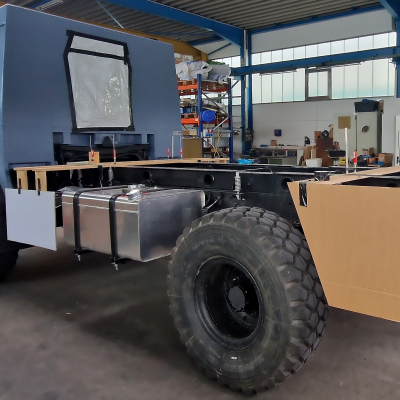

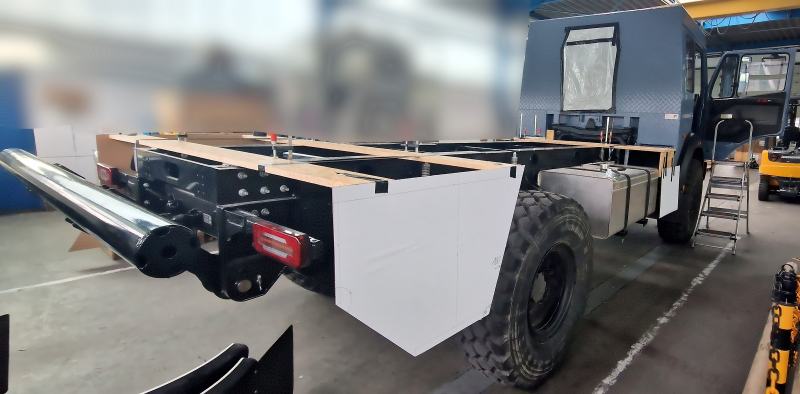

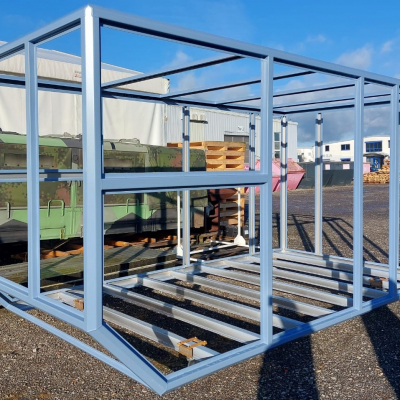

Zwischenrahmen | Federgelagert |
Sonstiges | |

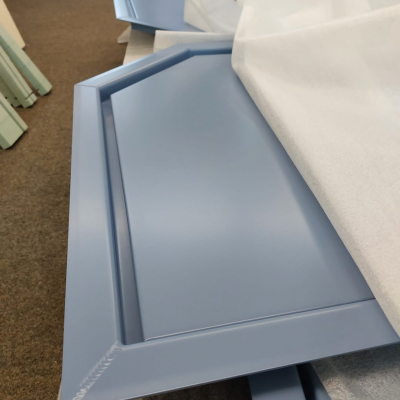

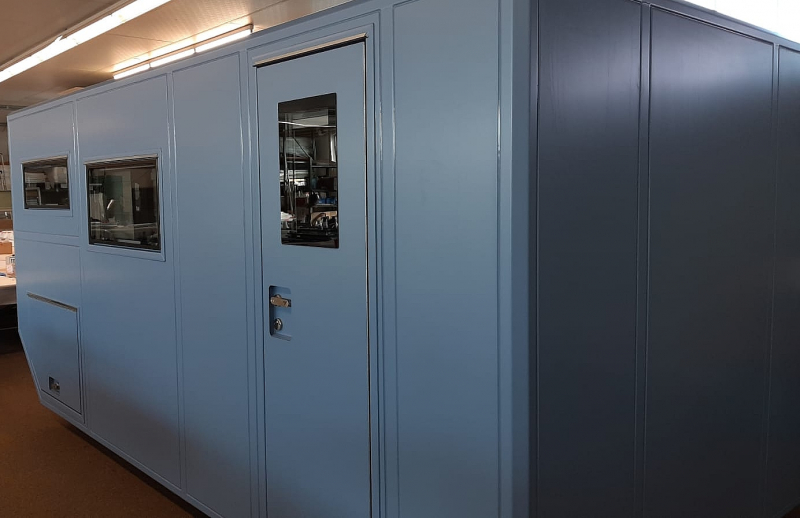

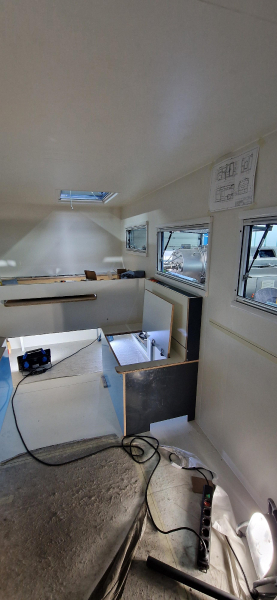

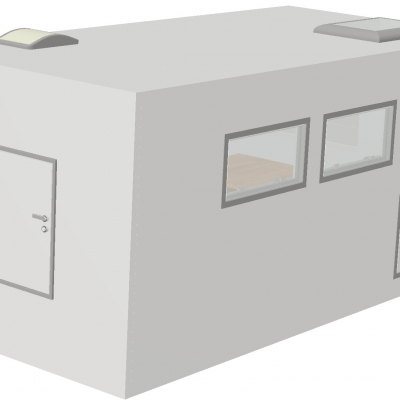

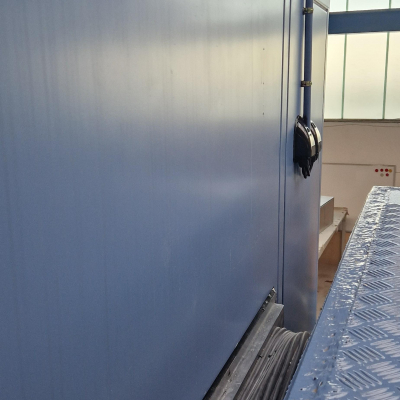

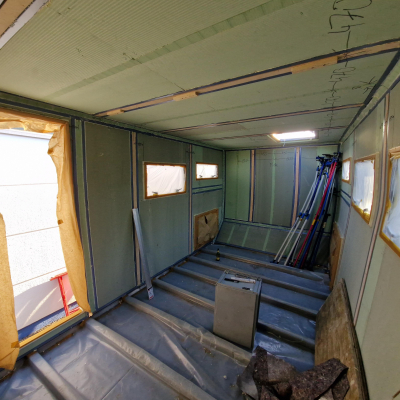

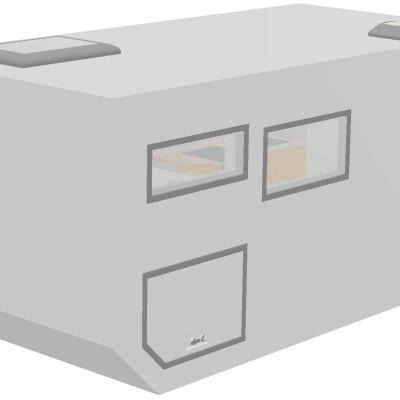

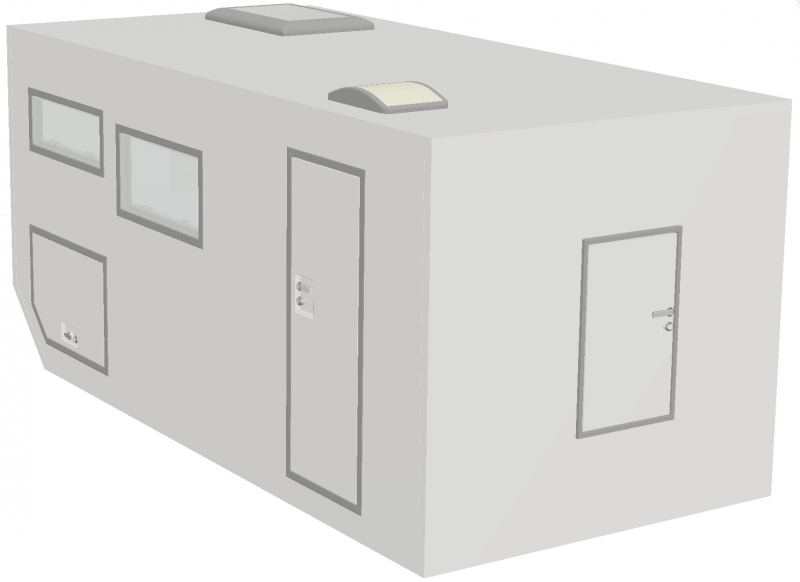

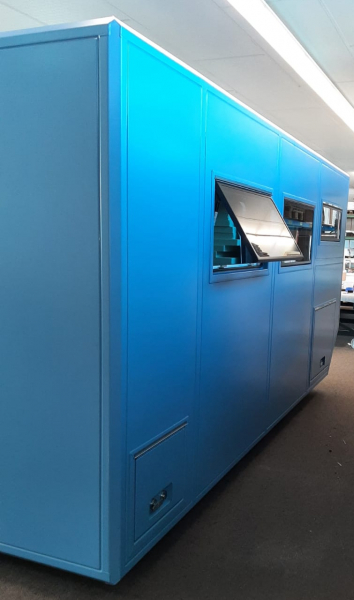

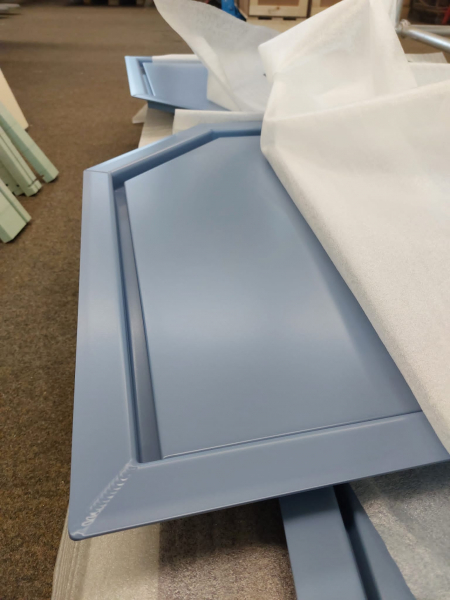

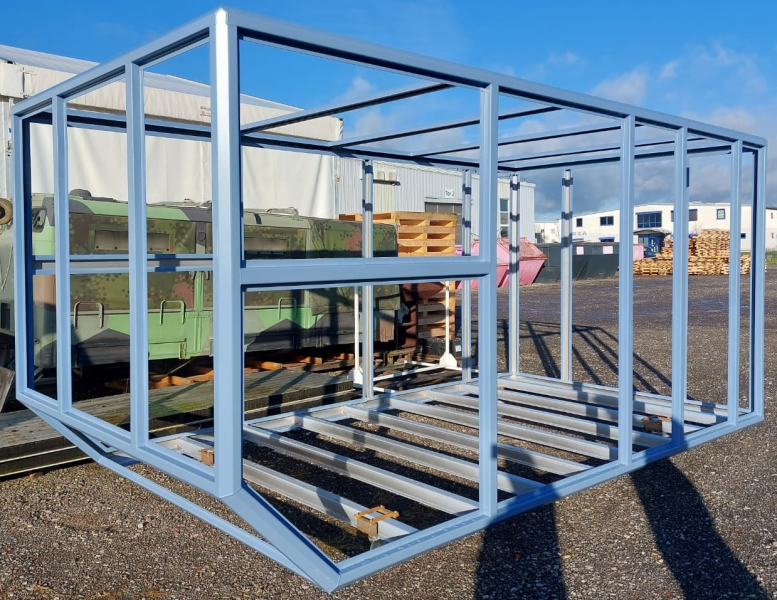

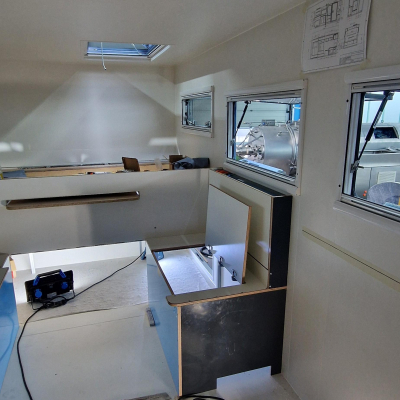

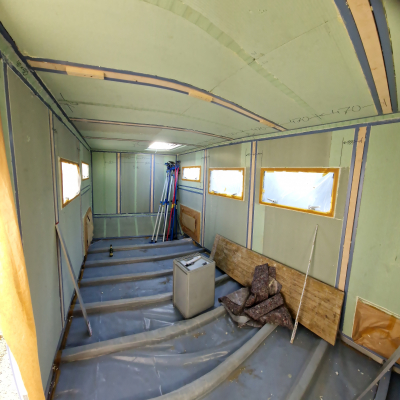

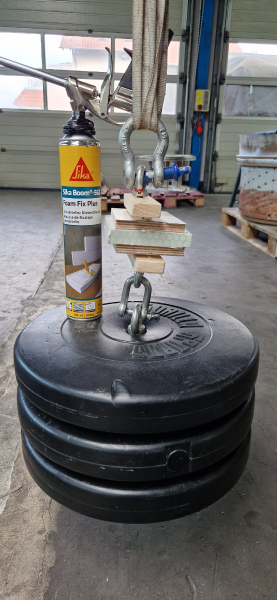

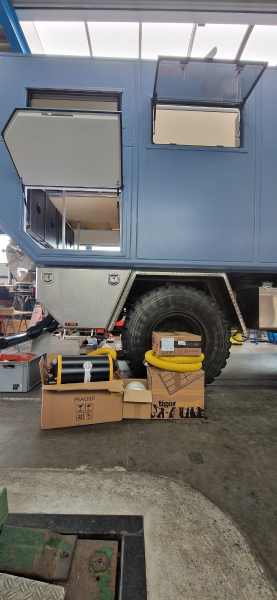

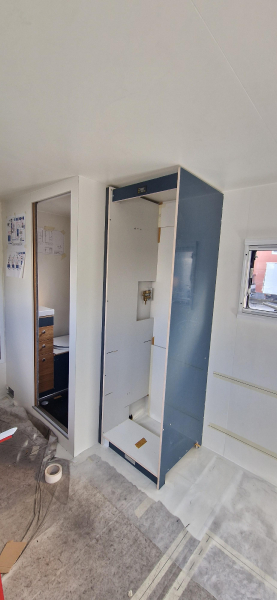

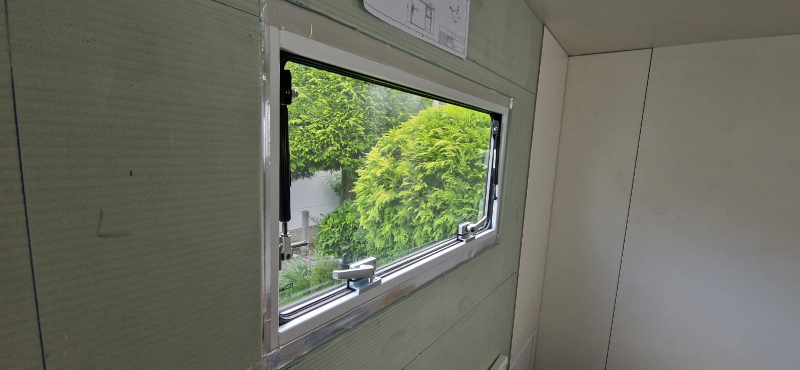

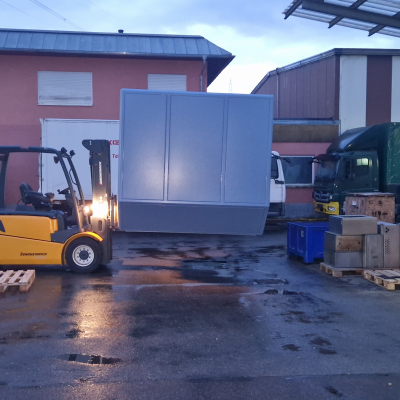

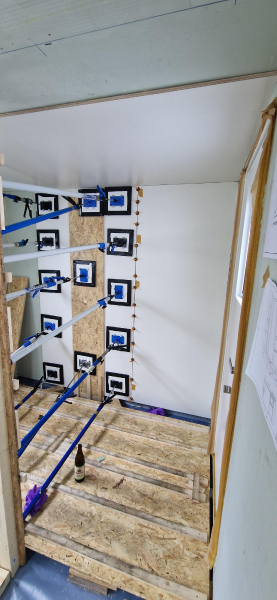

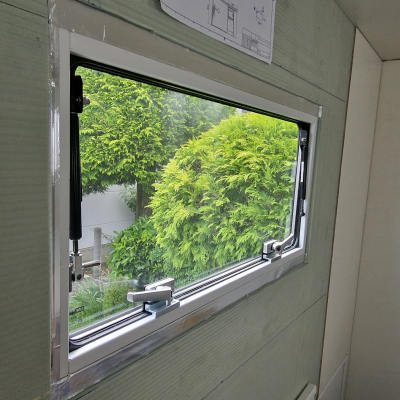

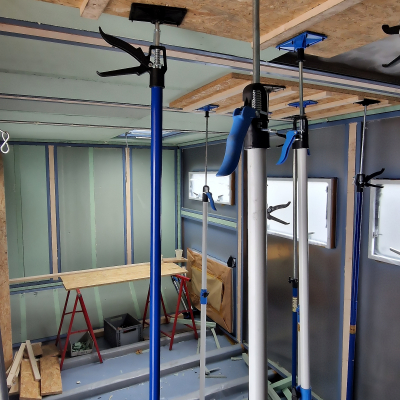

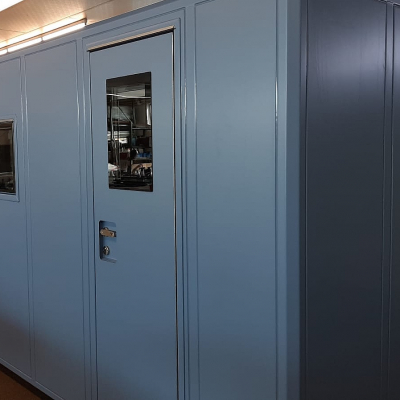

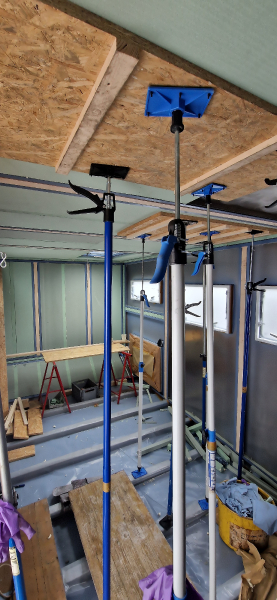

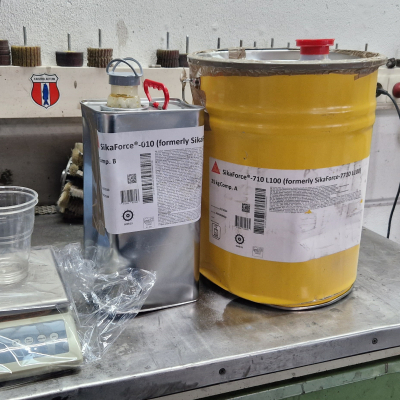

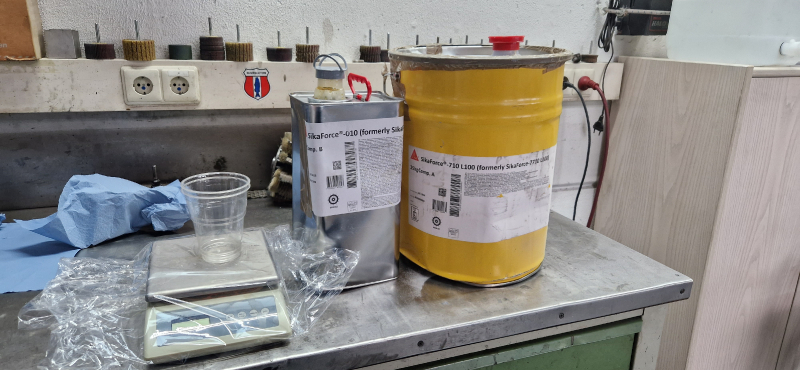

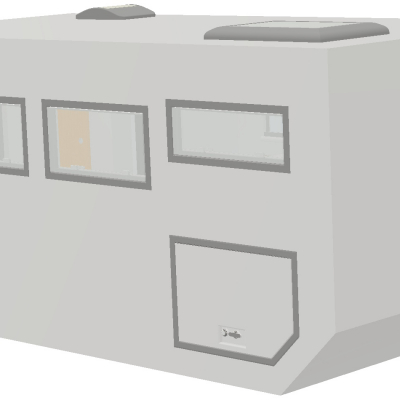

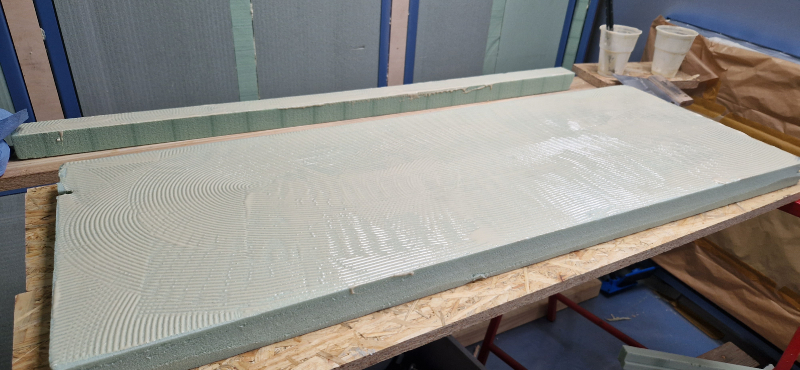

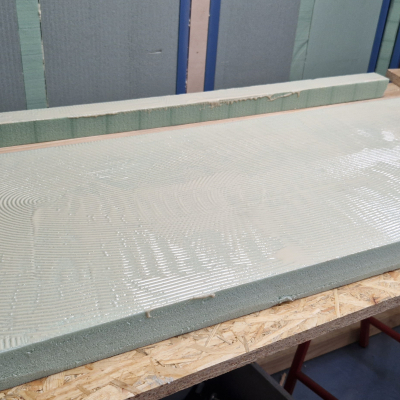

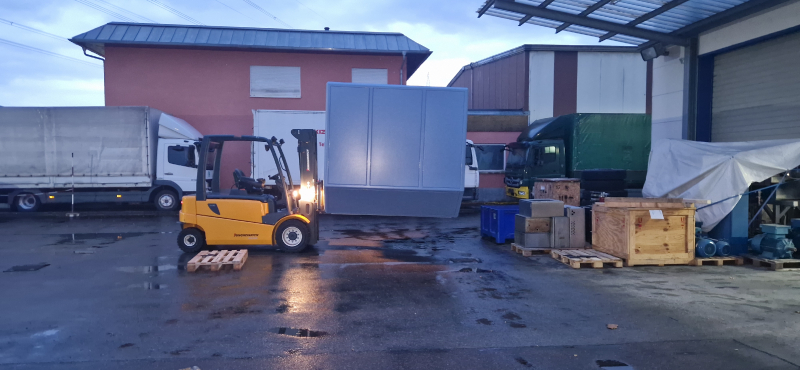

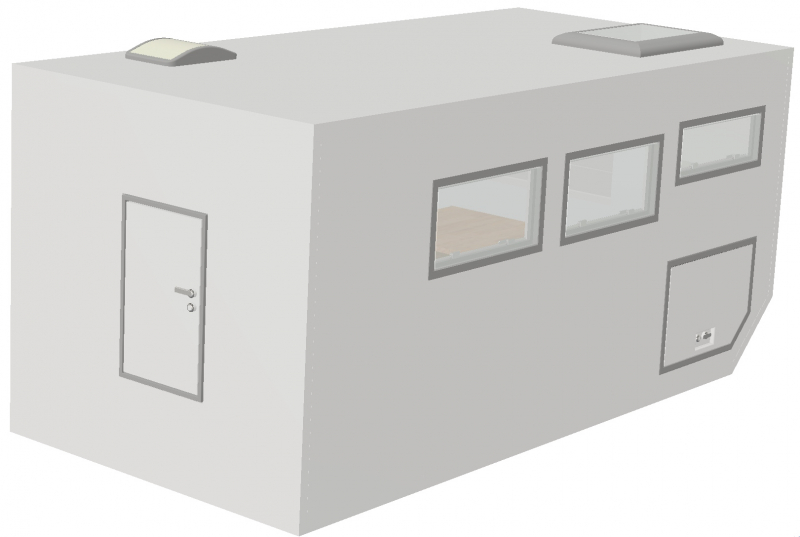

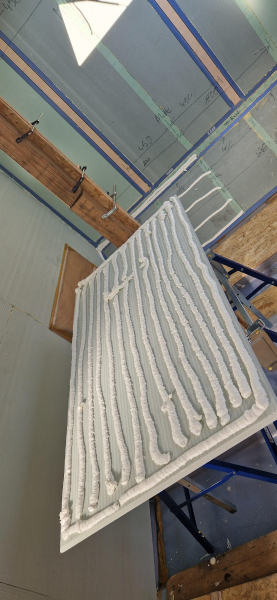

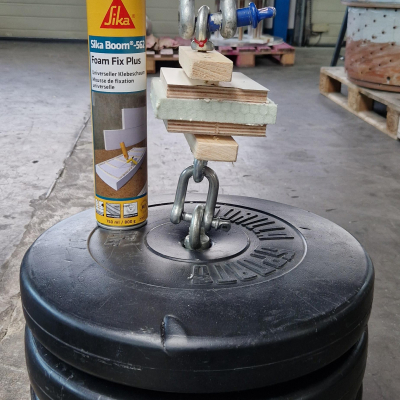

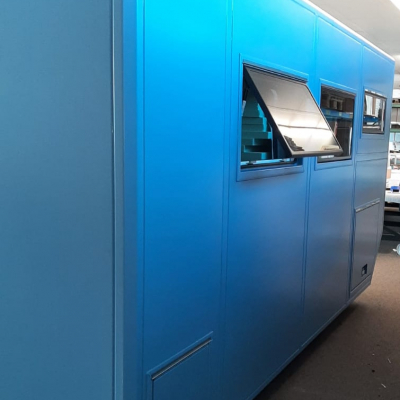

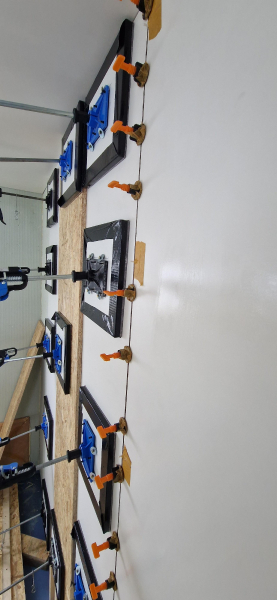

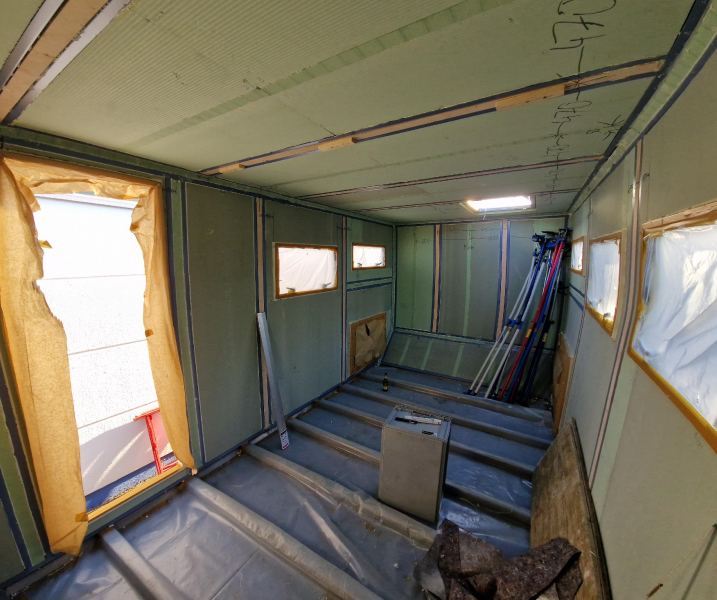

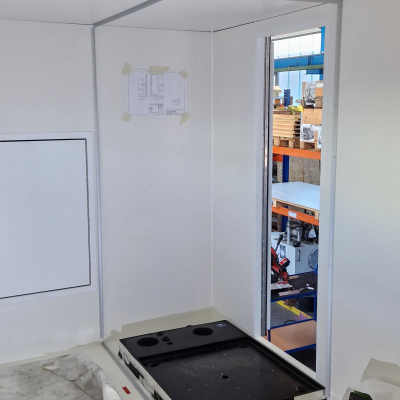

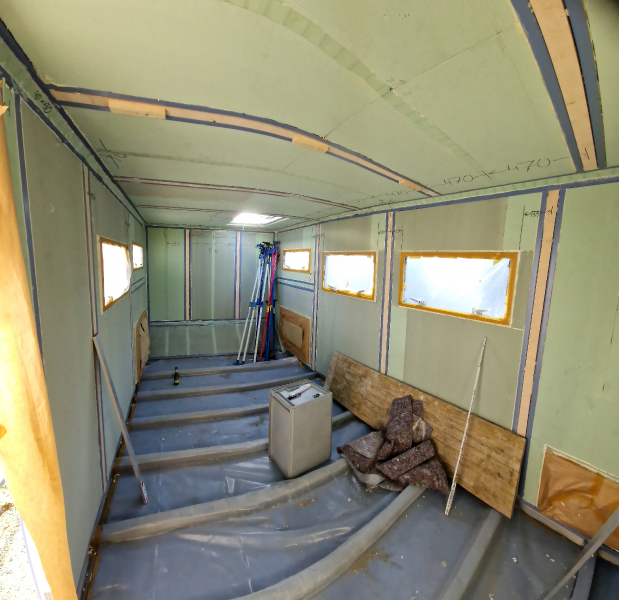

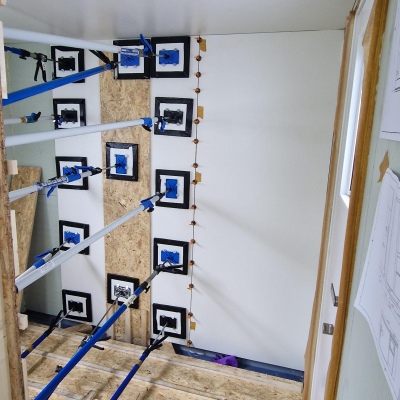

Die Alu Wohnkabine wurde von Widebird / Sideway hergestellt. Gefertigt wurde die Box in Kreuzwertheim. Wir konnten diese komplett lackiert mit eingebauten Fenstern, Türen und Klappen abholen. Innen ist die Box in Alu roh. Die Isolierung und die Wandverkleidung wurden von uns selbst angebracht. Die Isolierung sind PET Platten welche wir mit der Box mitgekauft haben. PET hat den Vorteil das die Platten bis weit über 150°C Formstabil bleiben. Auf das Alu wurden die PET Platten mit einem SIKA Force 710 verklebt. Die Verklebung wurde von mir bis 150°C ohne Probleme erhitzt. Somit war ich mir sicher, dass sich die Platten auch in der Sahara nicht ablösen. Die zweite PET Dämmschicht wurde mit Sika Boom 562 Schaum verklebt. Auch hier wurde von mir ein Test mit 45kg Belastung durchgeführt. Ergebnis = die Schrauben sind bei ca. 10 kg aus dem Queenply Holz gerissen. Die letzte Schicht des Wandaufbaus war dann 5mm Queenply an der Wand und 15mm an Decke und Boden. Die Fenster wurden zur Isolierung mit Dämmband abgedichtet, damit auch wirklich kein Tauwasser von den Scheiben hinter das Holz kommt. |

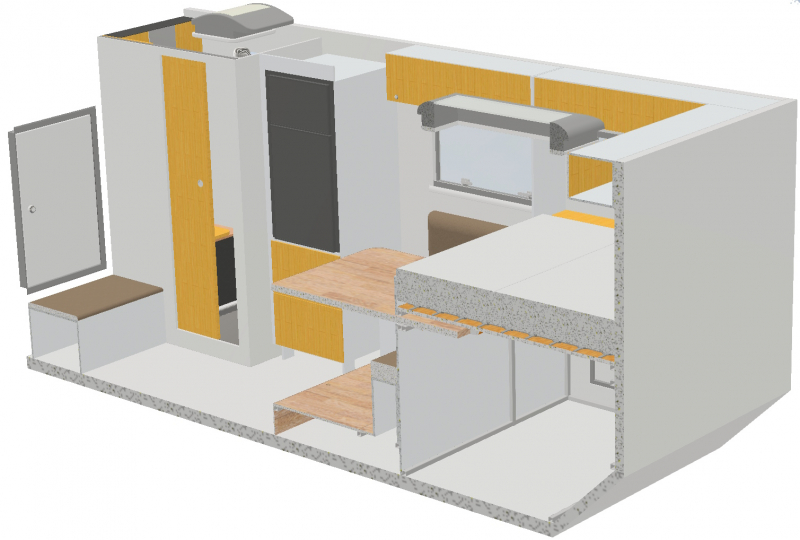

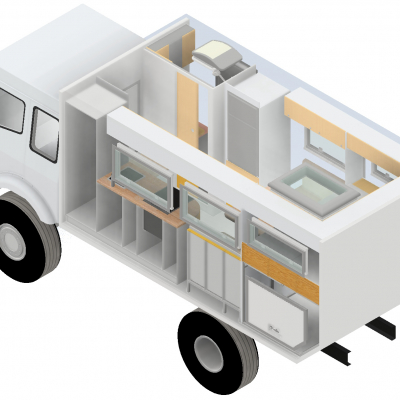

Erläuterung Grundriss | |
---|---|

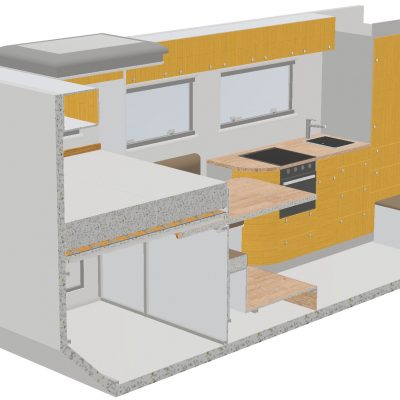

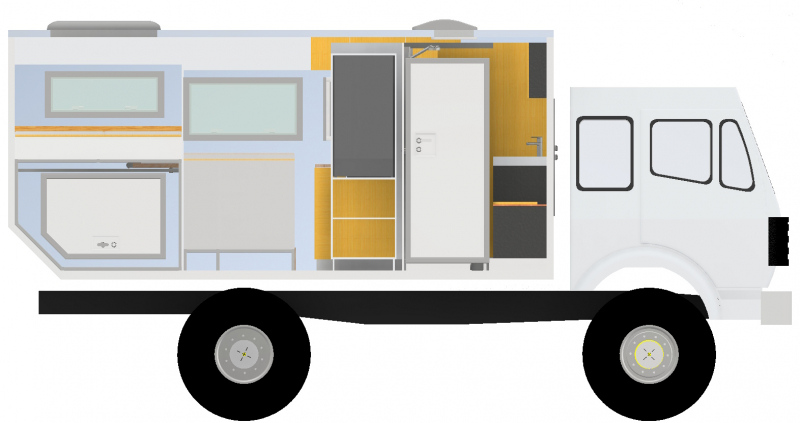

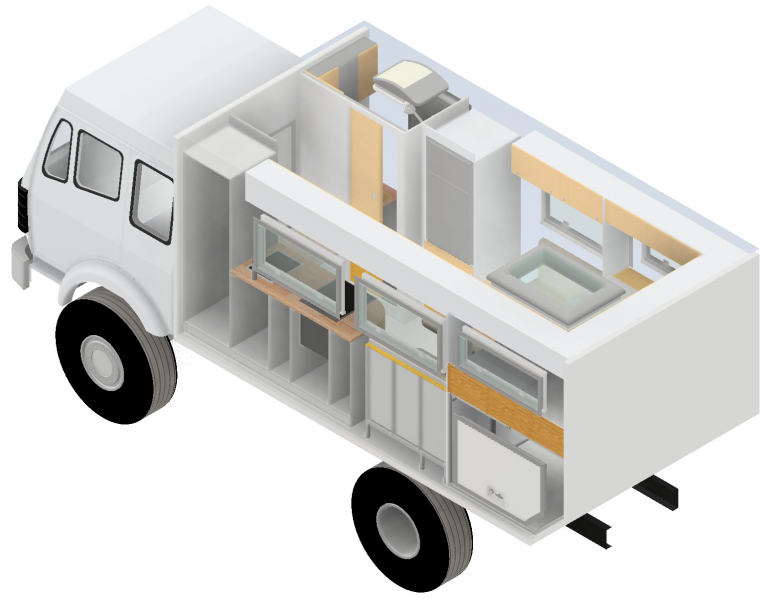

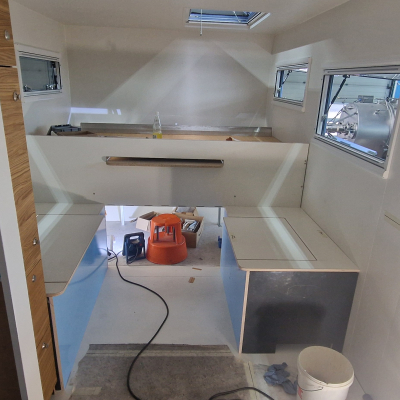

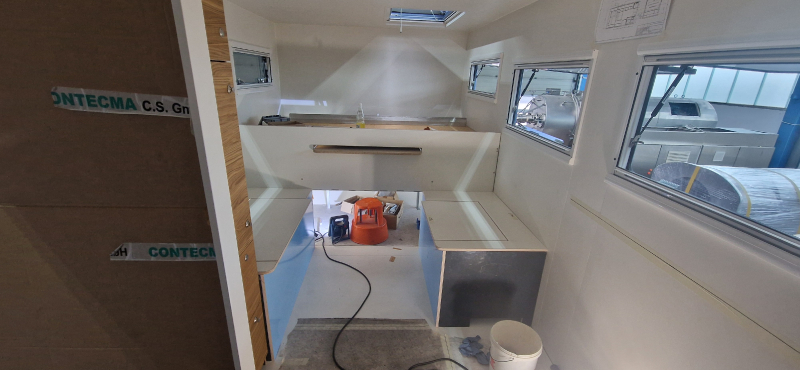

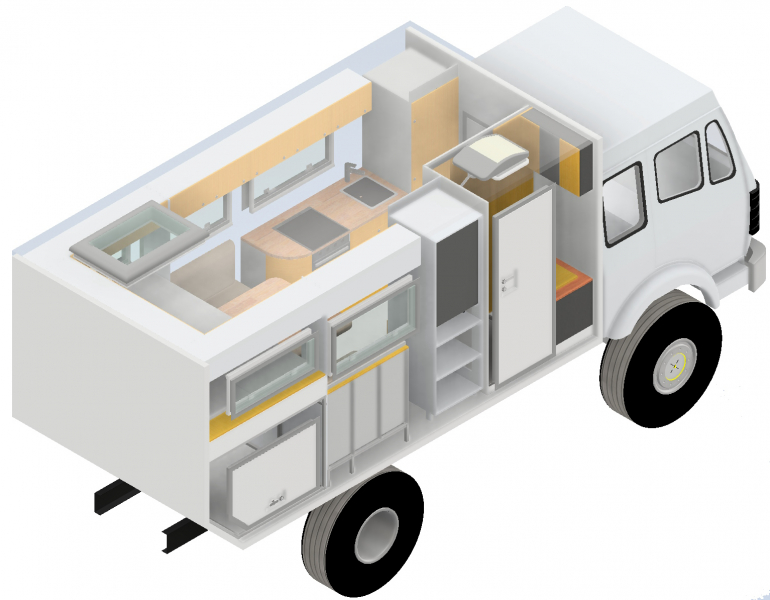

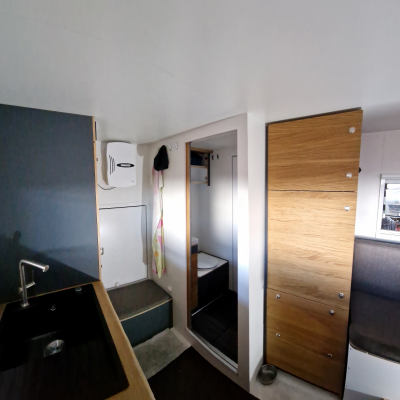

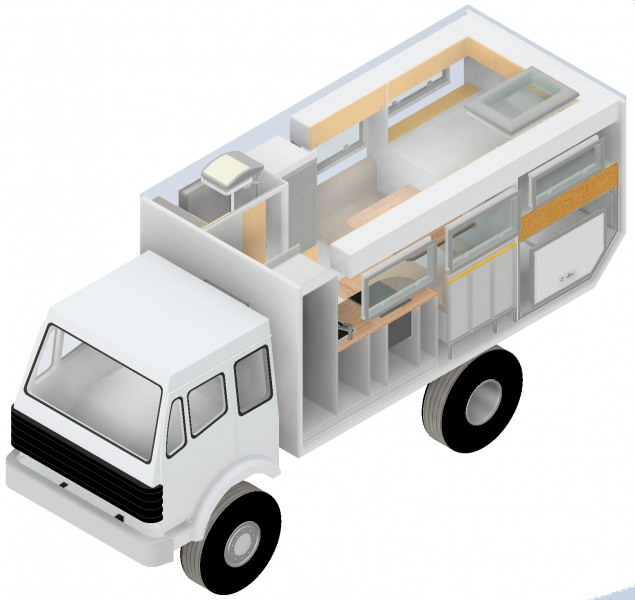

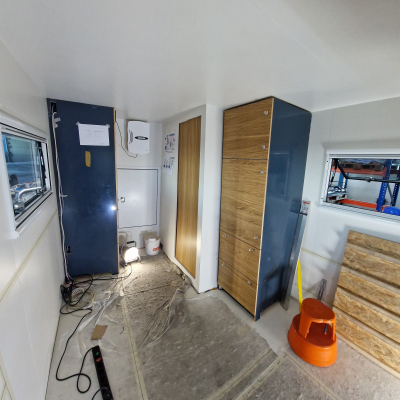

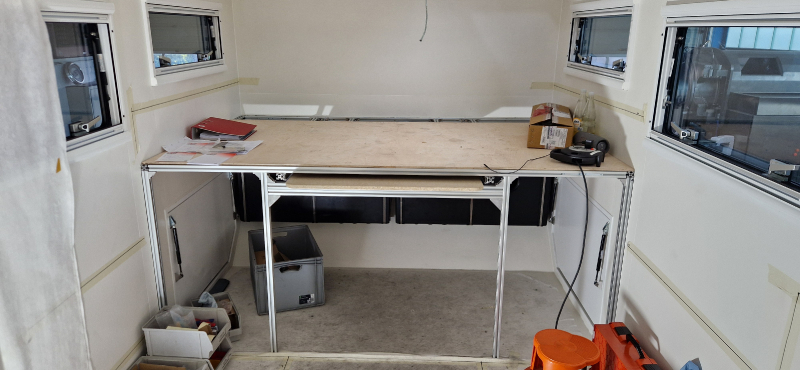

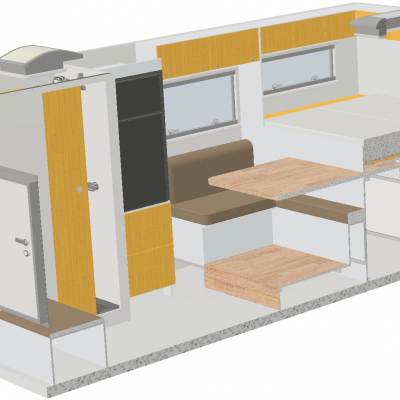

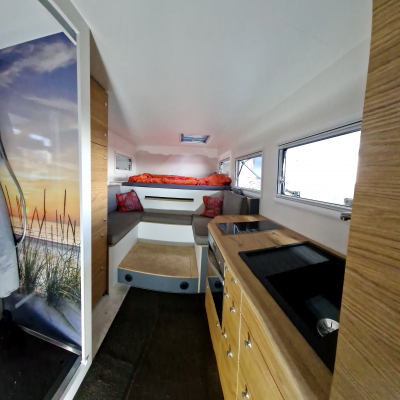

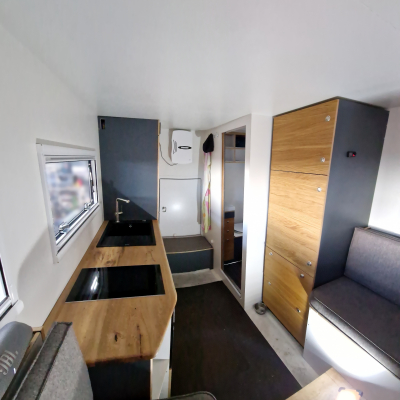

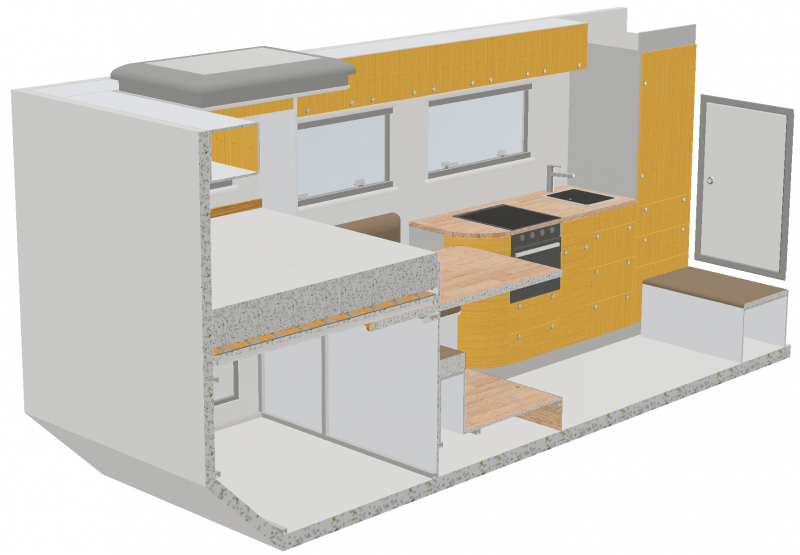

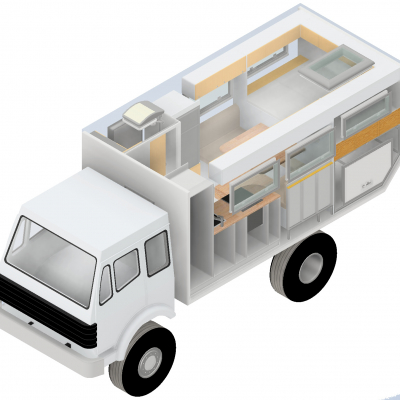

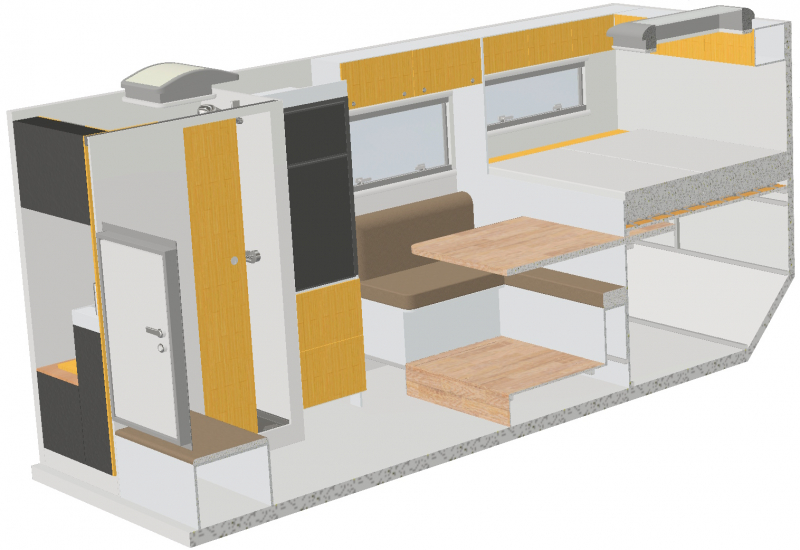

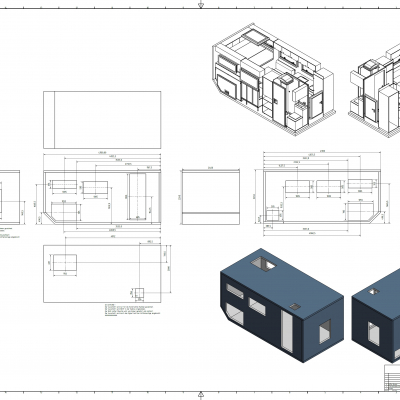

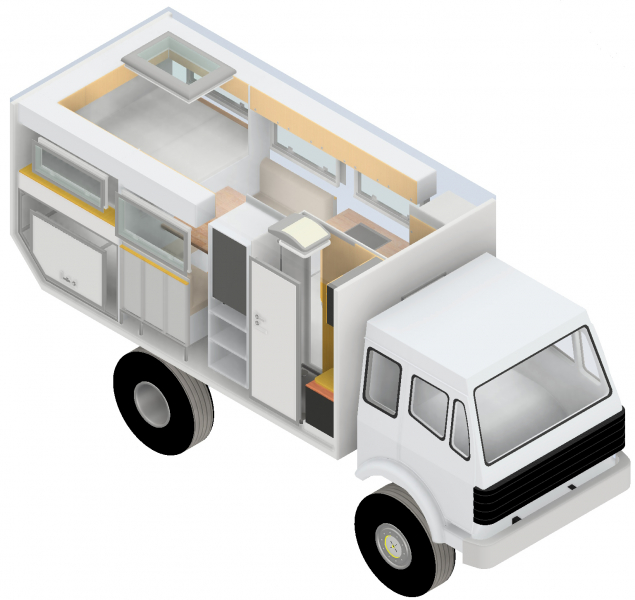

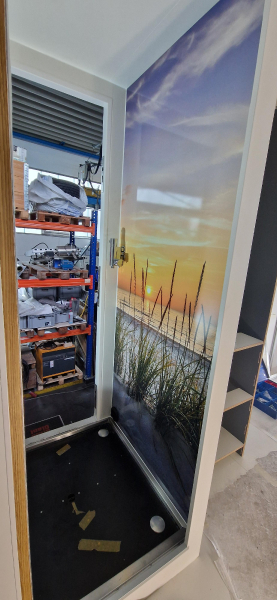

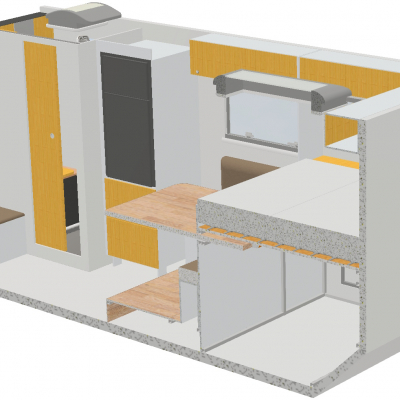

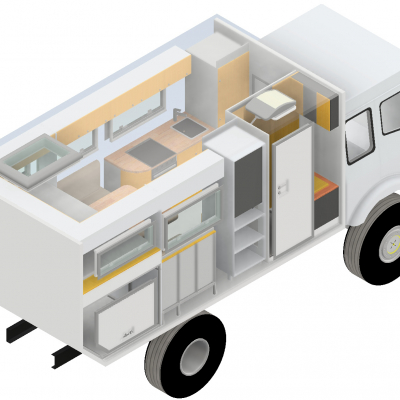

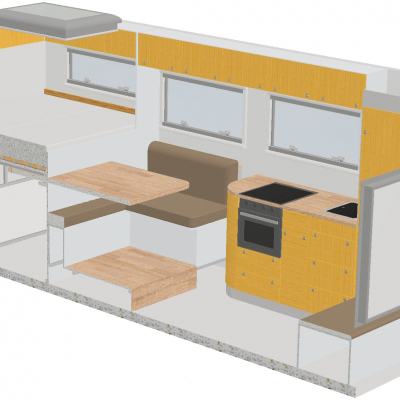

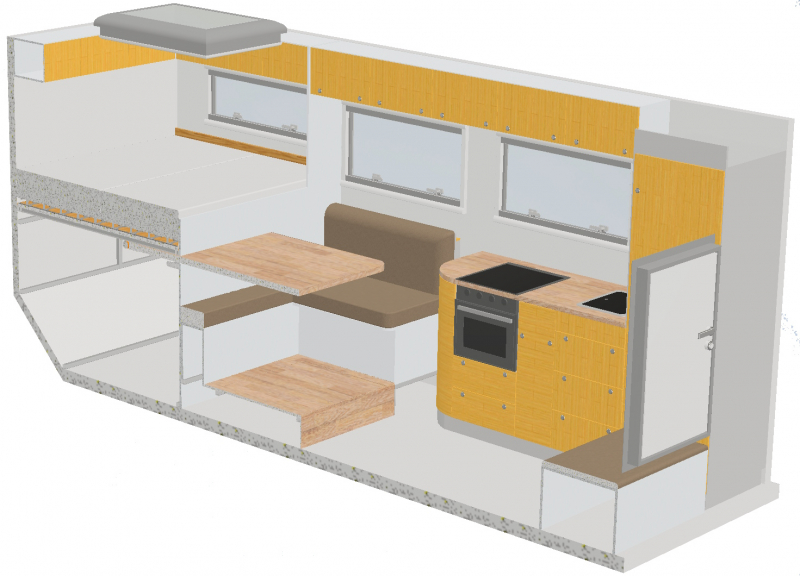

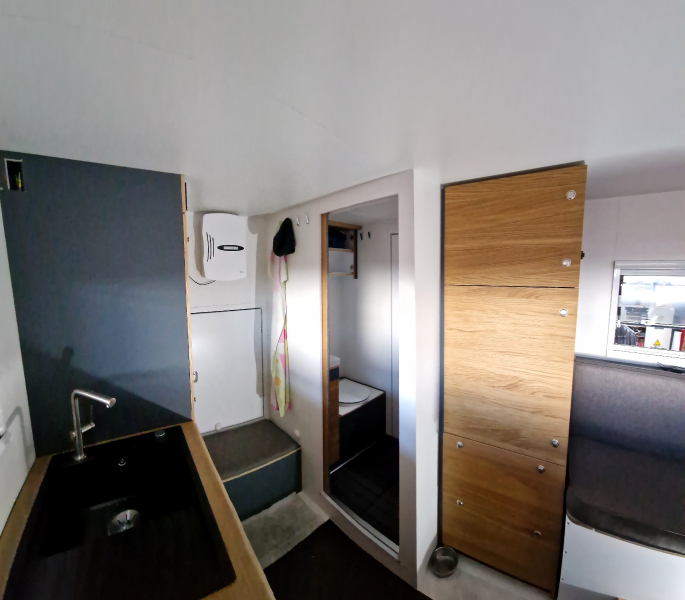

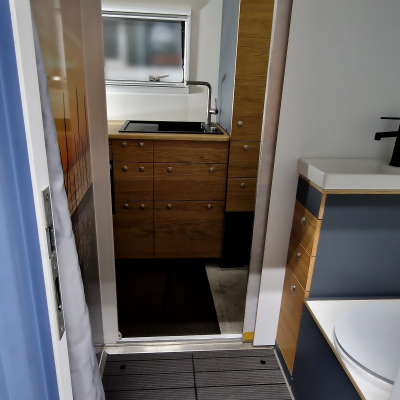

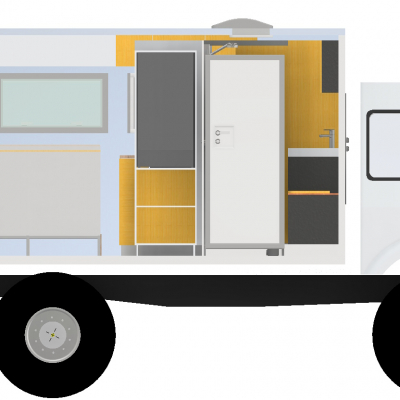

Unser Grundriss ist ein typischer Schnitt mit Eingangsbad. Wie sind wir zu unserem Grundriss gekommen? Als erstes waren wir mal auf Messen und haben uns dort die typischen Kabinen von verschiedenen Herstellern angesehen. Da bekommt man mal ein Gefühl für Dimensionen und Größen. Dann natürlich die Community und Social Media. All die Videos von den Room Touren Und natürlich haben wir Uli’s Buch gelesen. Daraus sind dann unsere Anforderungen und Erwartungen entstanden: - Ein festes Bett was ohne Umbauen genutzt werden kann, da wir unterschiedliche Schlafgewohnheiten haben. - Eine von außen zugängliche Garage / Stauraum damit wir all die großen Sachen unterbringen können - Einen festen Platz für den Hund, damit der nicht immer im Weg ist - Eine große Sitzgruppe für 4 Personen und Sofa Feeling für zwei, damit man auch mal Lümmeln kann - Einen großen Esszimmer Tisch für zwei Computer, denn wir müssen auch mal Arbeiten - Eine große Küche mit ausreichender Arbeitsfläche, damit wir nicht den Esszimmertisch für die Essens Zubereitung verwenden müssen - Einen großen Kühlschrank mit getrenntem Gefrierfach für frische Lebensmittel - Einen Keller für ungekühlte Lebensmittel wie Konserven, Reis, Nudeln usw. - Einen Hochschrank für hängende Kleidung - Ein Bad mit integriertem WC und Türe für etwas Privatsphäre - Einen Durchstieg vom Fahrerhaus zum Wohnraum, denn man vergisst immer etwas hinten oder vorne. - Einen ausreichend breiten Gang das zwei Personen aneinander vorbei können - Ausreichen Platz im Wohnraum, denn es gibt auch mal schlechtes Wetter - Ausreichend Platz für Stauraum, dass jedes Ding seinen Platz hat. Und alles das muss auf Rund 11 Quadratmeter untergebracht werden. Eine fast unlösbare Aufgabe. Wann ist ein Grundriss perfekt… Das ist er nie. Man muss immer irgendwo Kompromisse machen. Und am wichtigsten ist. Was für einen Selbst wichtig scheint ist für andere total nebensächlich. Wir für unseren Fall denken unseren Grundriss gefunden zu haben. |
Material des Möbelbaus | Queenply |
---|---|
Sonstiges | |

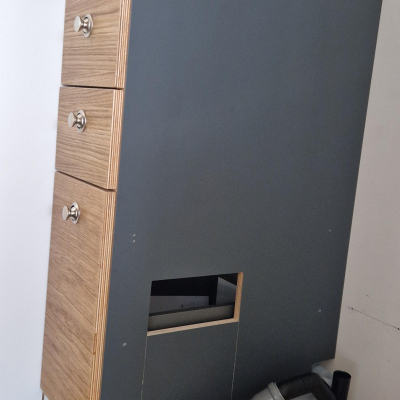

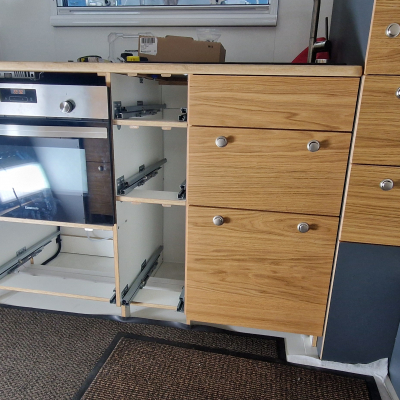

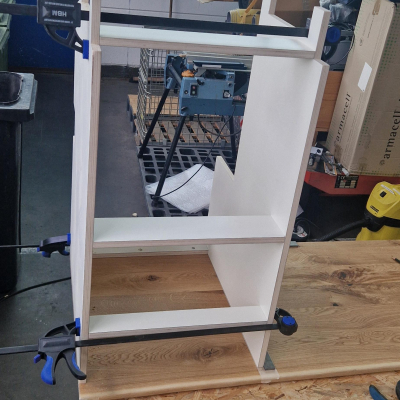

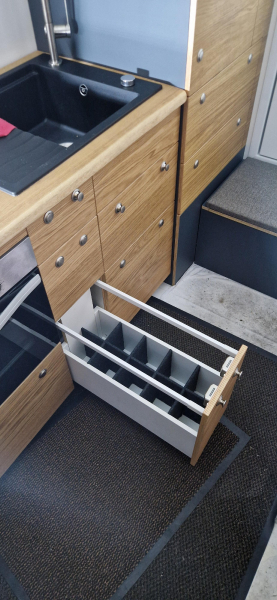

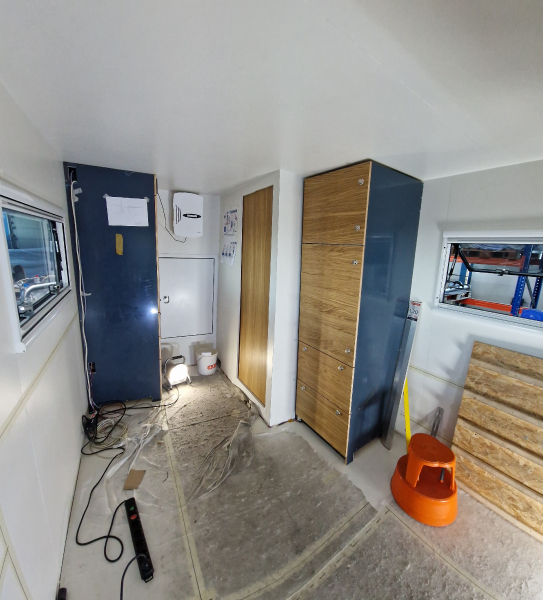

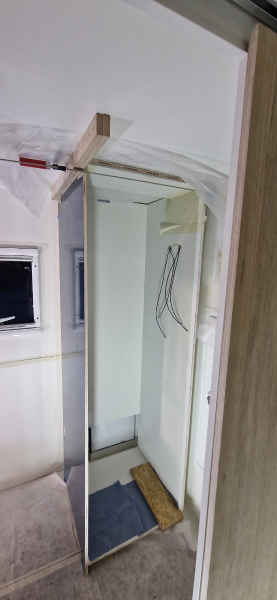

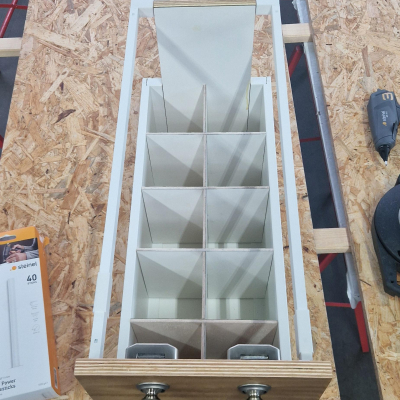

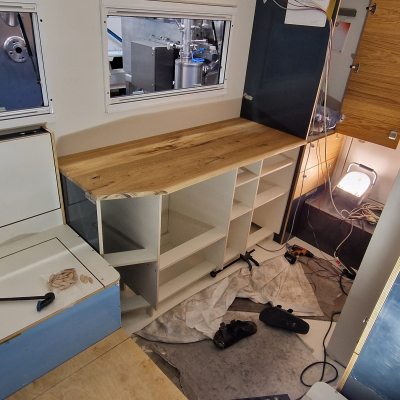

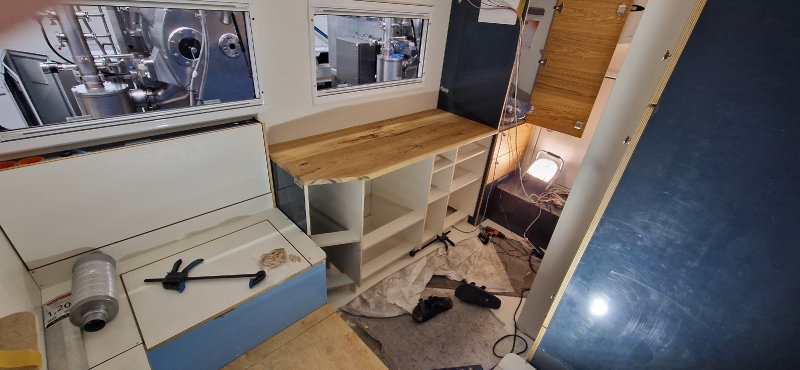

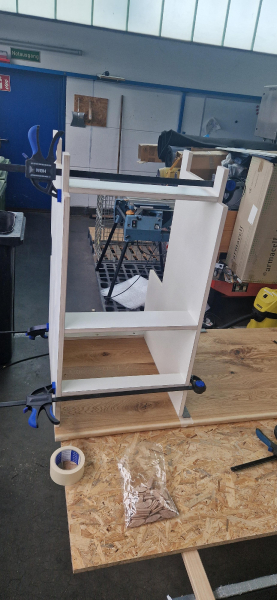

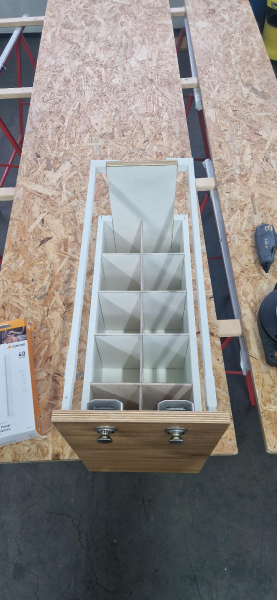

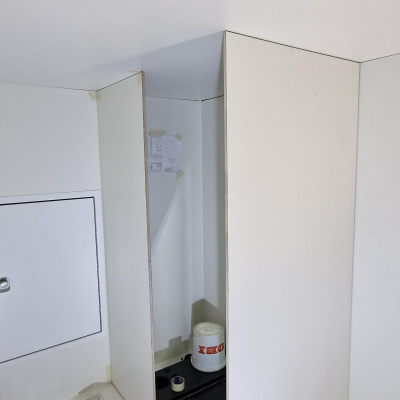

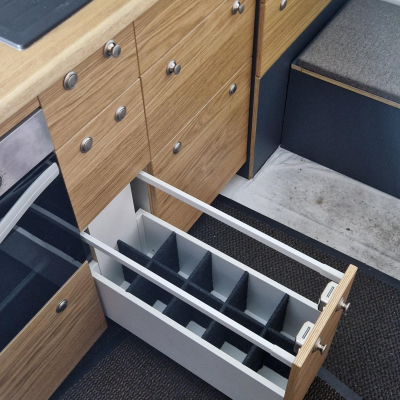

Als Möbelholz haben wir Queenply in verschiedenen Ausführungen und stärken verwendet. Die Einzelteile wurden mit einer Festool Handkreissäge mit Führungsschiene zugesägt. Für eine optimale Verbindung der Bretter wurden Flachdübel und Epoxy Leim verwendet. |

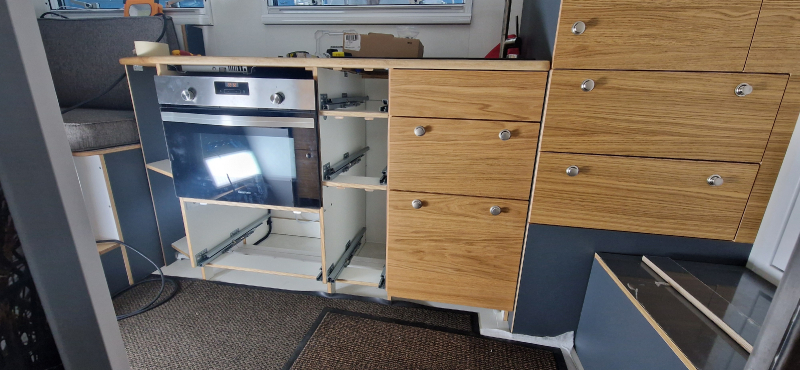

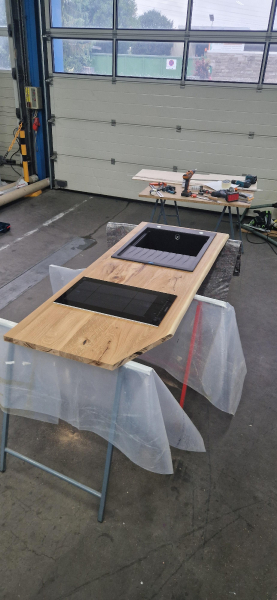

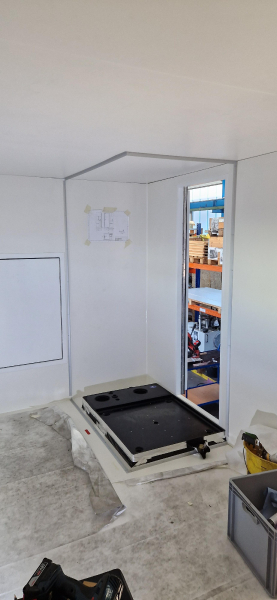

Kocher | Induktion & Backofen |
---|---|
Gasinstallation | nein |

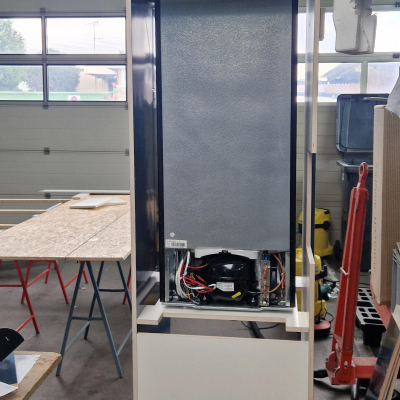

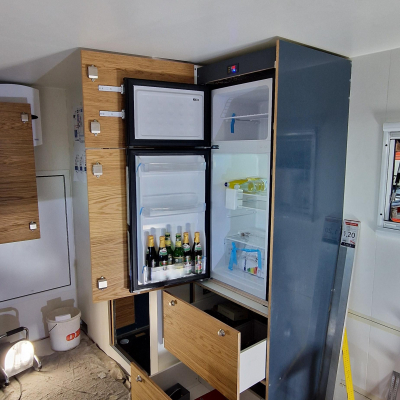

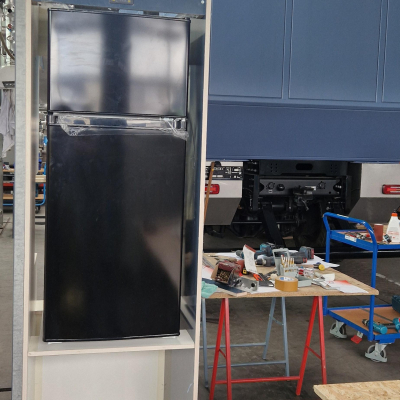

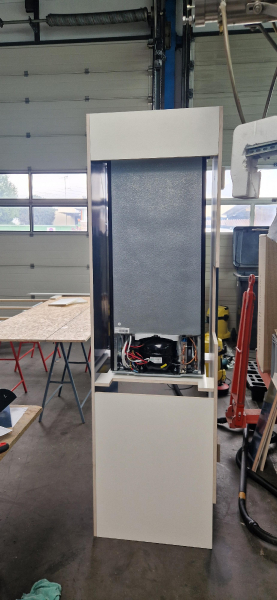

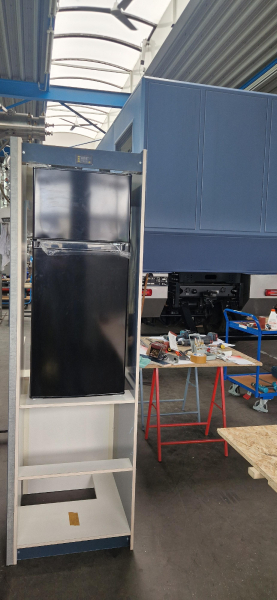

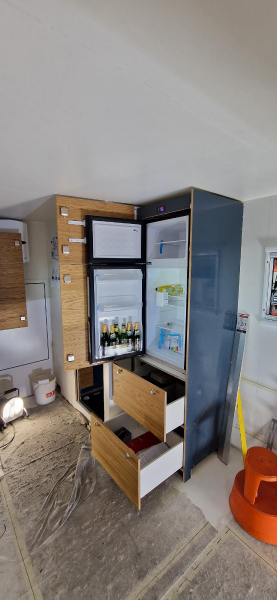

Hersteller und Typ des Kühlschrank | Belluna 24V umgebaut für Schrankeinbau |
---|
Stromspannung im Chassis | 2 x 12V Fahrzeugbatterie VARTA K7 - 145Ah |
---|---|
Stromspannung im Aufbau | 2 x 25,6V 200Ah LiFePO4 - Powerqueen |
Ladewandler 24-12V | Victron 50A Buck-Boost DC/DC |
110V / 230V im Aufbau? | Ja |

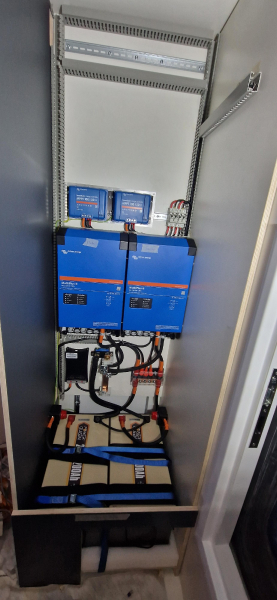

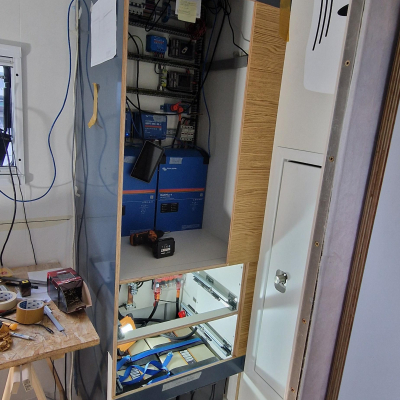

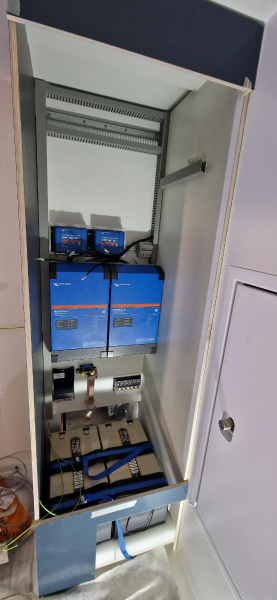

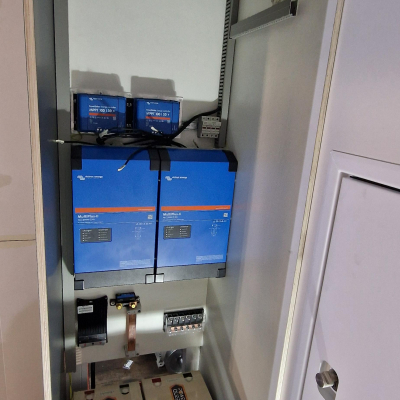

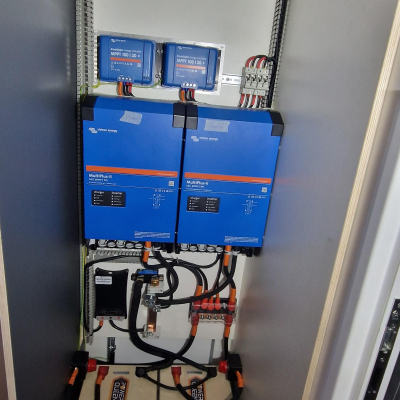

Wechselrichter | 2 x Victron MultiPlus-II 24/3000/70-32 |
Sontiges | |

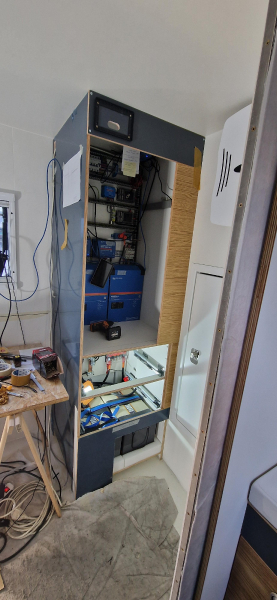

230V / 6000W für Kochen usw. 25,6V DC für Kühlschrank, Boiler und Ladestecker usw. 24VDC über DC/DC Converter für Licht 12VDC über DC/DC Converter für WC Lüfter & Bayernluft 12VDC über DC/DC Converter für Wasserpumpe |
Batteriekapazität im Aufbau | 2 x 200Ah |
---|---|
Batterietyp | 2 x 25,6V 200Ah LiFePO4 - Powerqueen |
Batterieladegerät für Aufbaubatterien | 2 x Victron MultiPlus-II 24/3000/70-32 |
Batterieüberwachung | Victron SmartShunt 500A/50mV & Cerbo GX + GX Touch 70 |

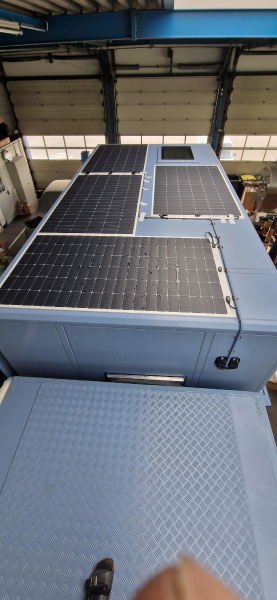

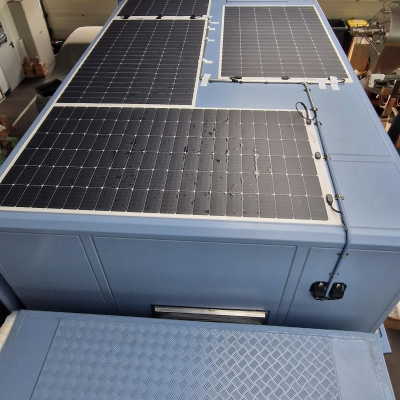

Solarkapazität | 4 x 385W - Je zwei in Reihe |
---|---|
Solarregler | 2 x Victron Energy SmartSolar MPPT 100/30 |
Brennstoffzelle | Nein |
Generator | Landstromanschluss |
Hersteller und Typ der Heizung | Autotherm 2kw / 24V |
---|---|

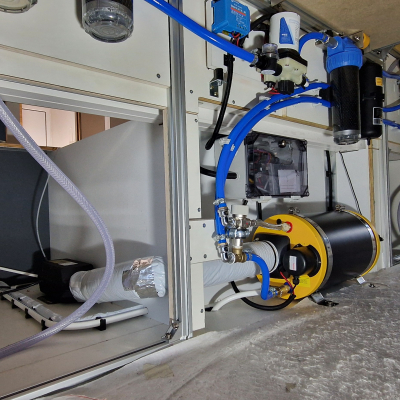

Warmwasseraufbereitung | Warmduscher-Kit 2.0 12L 600W/24VDC |
Fahrerhausheizung | keine |
Erläuterung Gasanlage | |
---|---|
Gasfreier AUfbau |

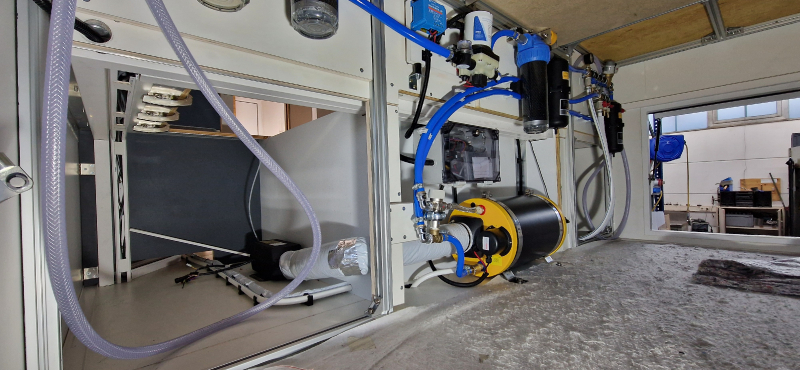

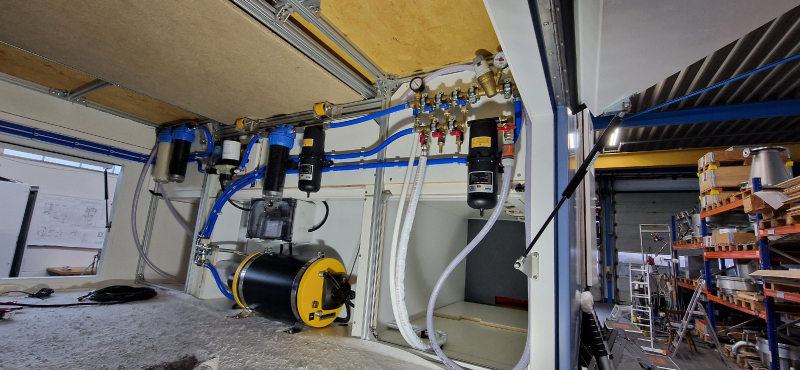

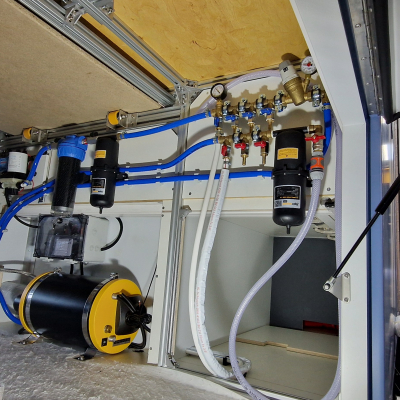

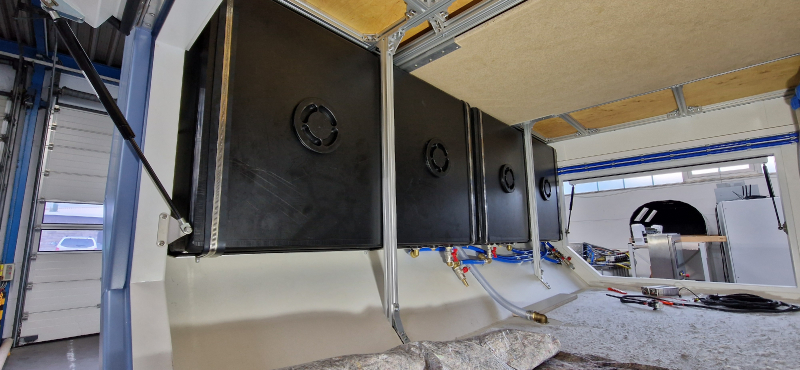

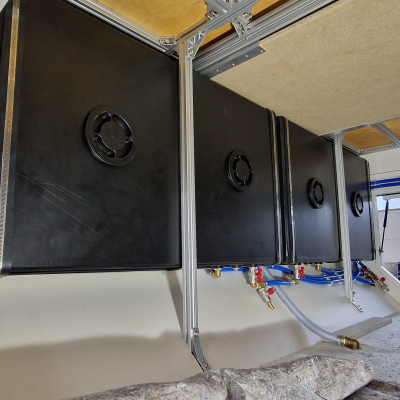

Volumen der Frischwassertanks | 2 x 200L |
---|---|

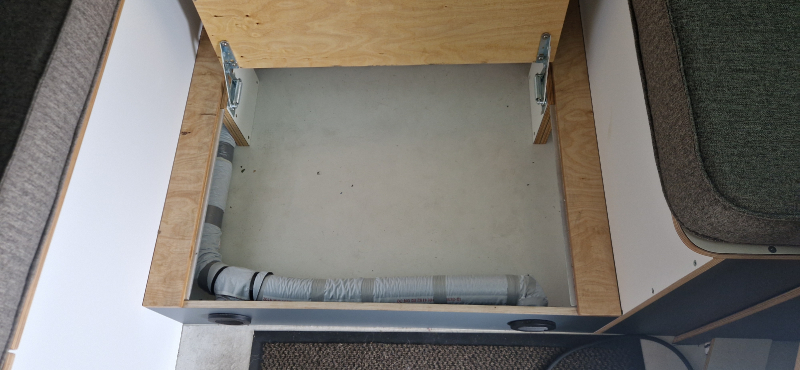

Volumen der Abwassertanks | 100L Bad + 35L Küche mit Überlauf Hauptabwassertank |

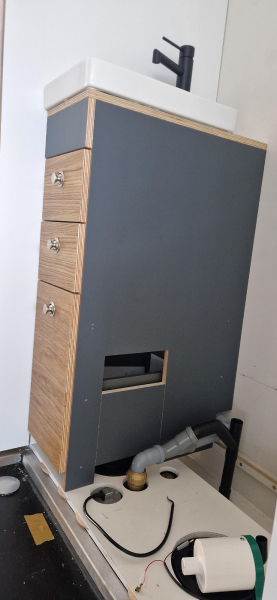

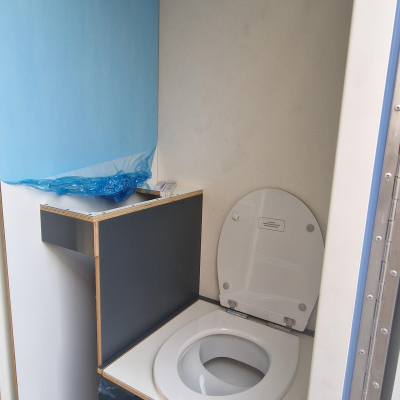

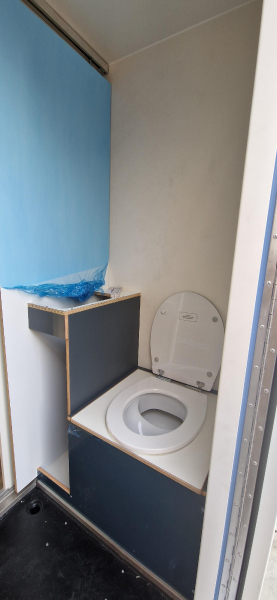

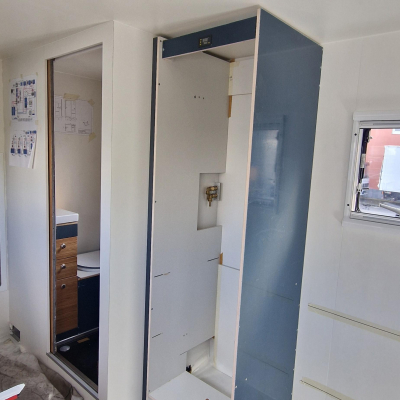

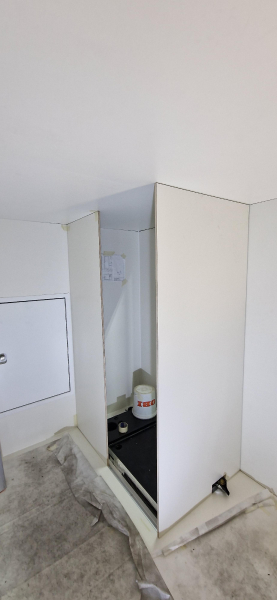

Hersteller und Art der Toilette | Trellino Selbstbauset XL |
---|---|
Kapazität Fäkalientank | Fäkalien-Sammelbehälter 16 Liter + 2 x 10 Urin Behälter |

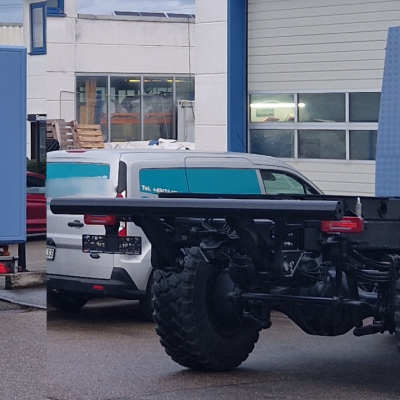

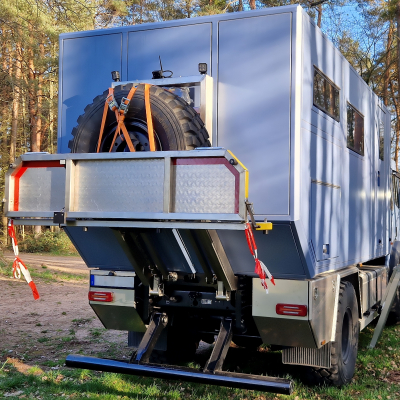

Heckträger | Edelstahl Selbstbau / Eigenkonstruktion |
---|---|
Dachgepäckträger | Noch nicht fertig |

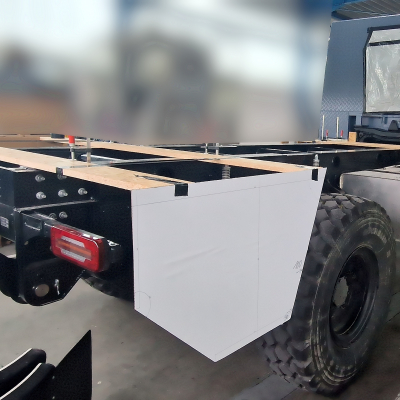

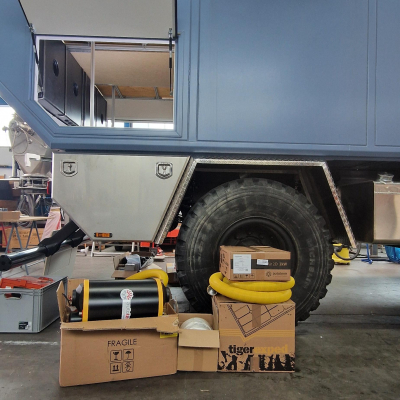

Stauboxen | 4 Edelstahgl Stauboxen auf Maß gefertigt von Staukasten4you |
Außenkochstelle | Noch nicht fertig |
Markise | Noch keine |
