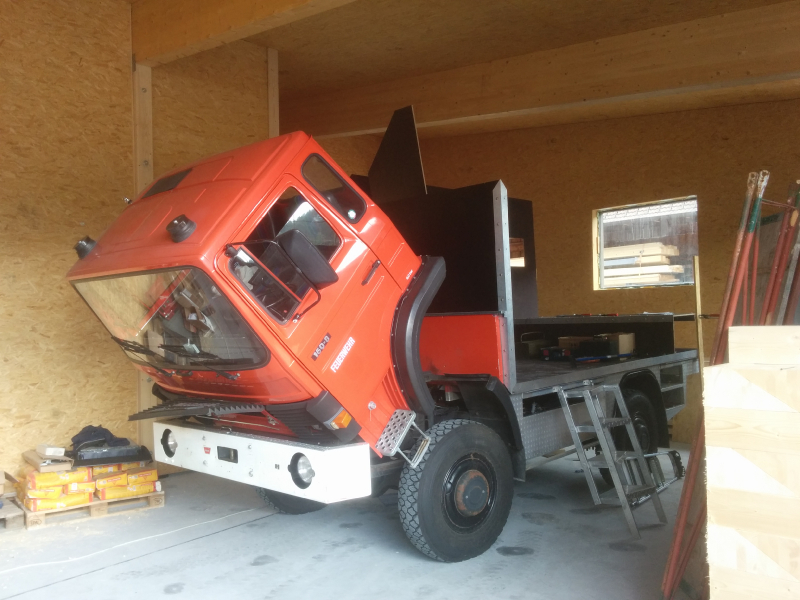

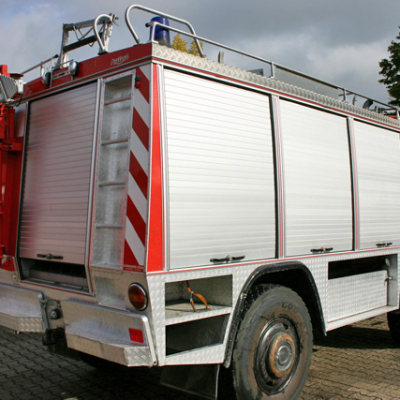

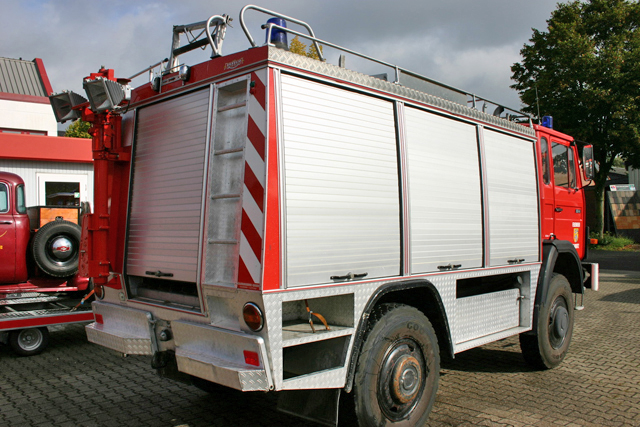

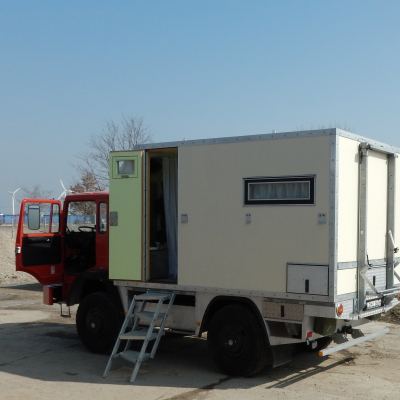

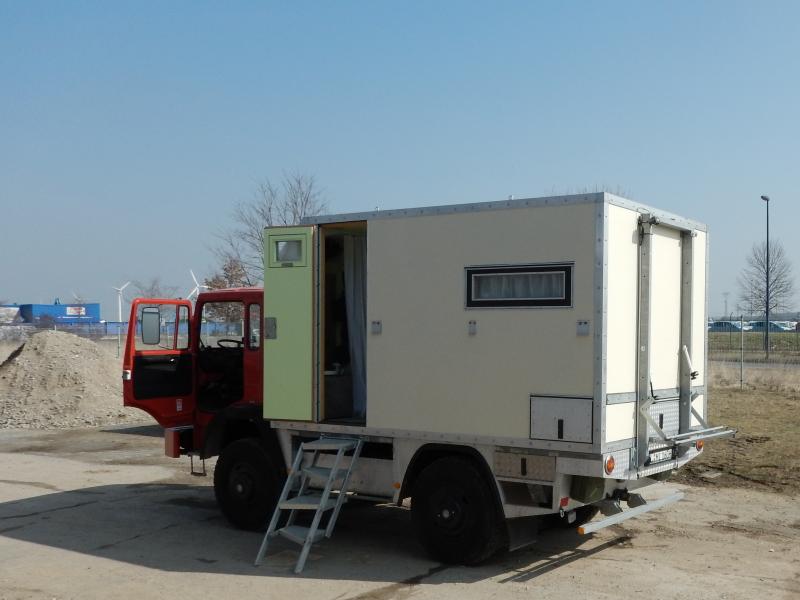

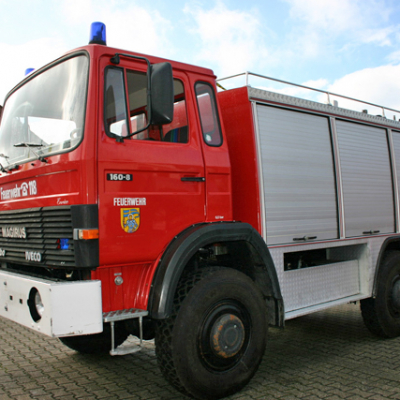

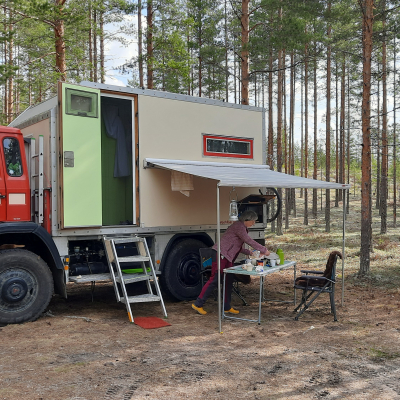

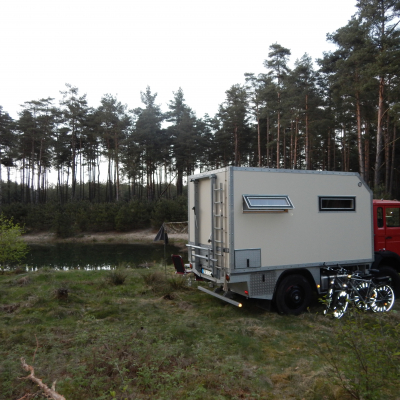

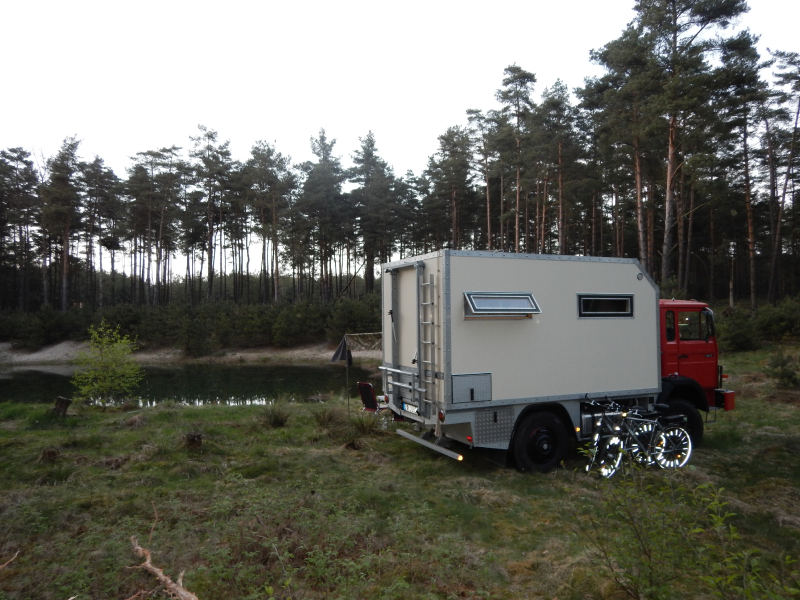

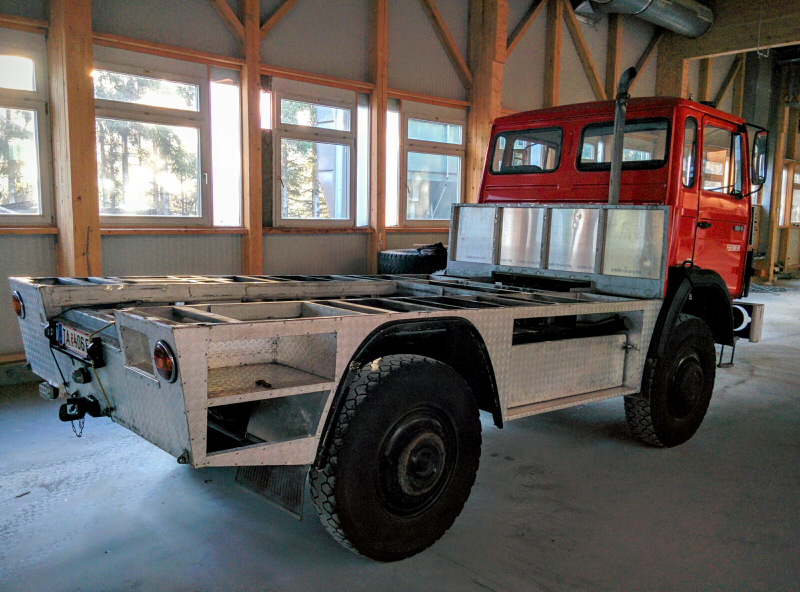

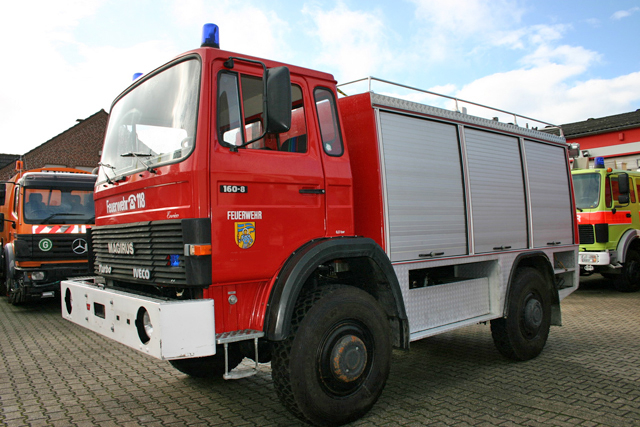

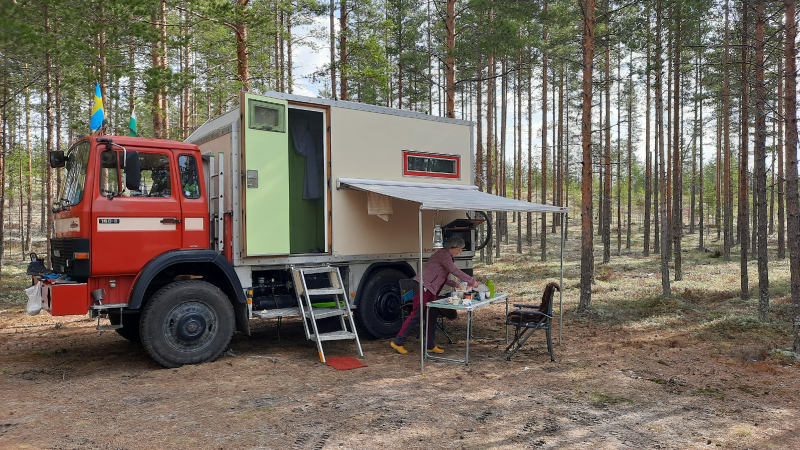

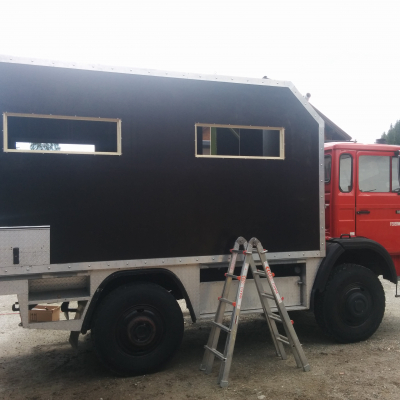

Ein Magirus Deutz 160M8FAL, Bj 83, 160 PS mit Holzkoffer-Aufbau, kommt von Österreich zurück nach Deutschland und wird in Sachsen weiter perfektioniert.

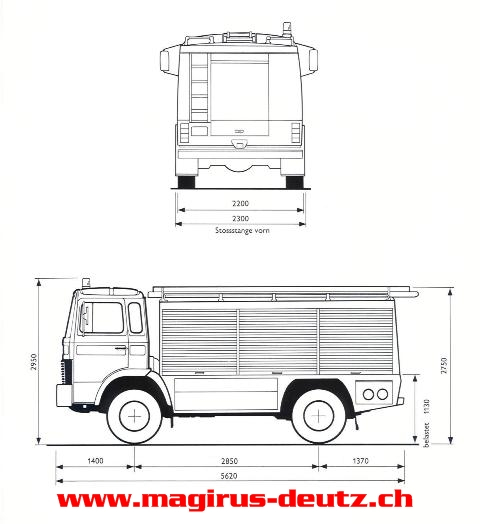

| Fahrzeughersteller und Typ | Magirus Deutz 160 M8 FAL |
|---|---|
| Name des Halters | Ines Beeskow |
| Land der Zulassung | Deutschland (Wohnmobil / Oldtimer) |
| Webseite | http://DieGohliser.de |
| Baujahr | 1983 |
| Fahrzeug steht zum Verkauf? | Nein |

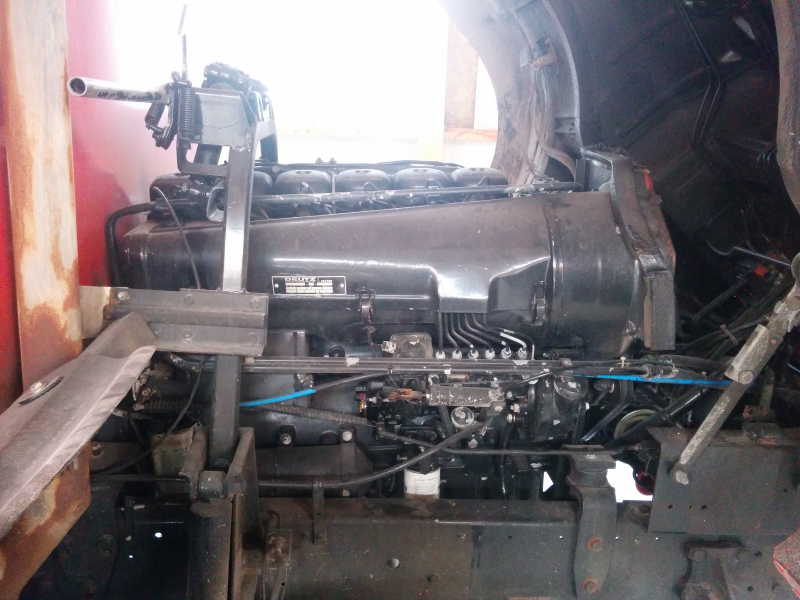

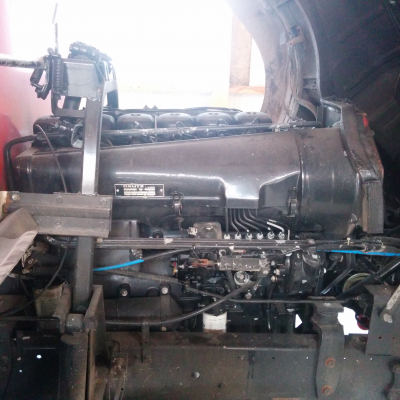

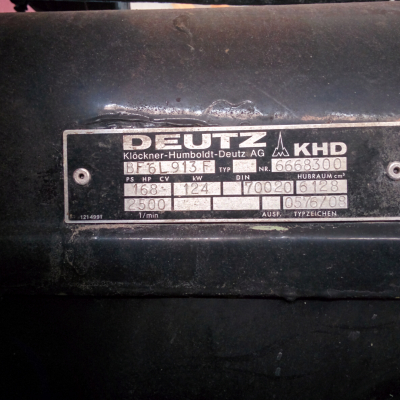

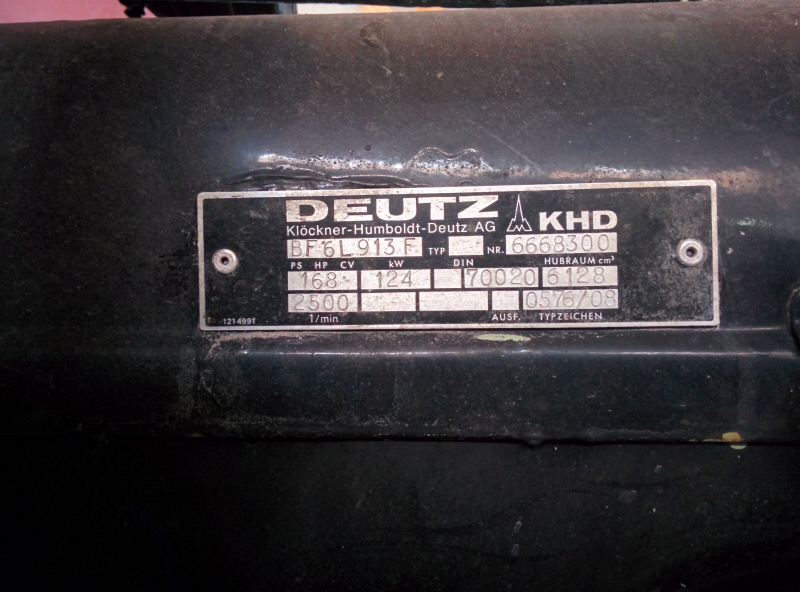

| Motortyp | BF6L913F |
|---|---|
| Hubraum | 6128 cm³ |
| Zylinderzahl | Reihe 6 |
| Motorleistung in PS | 160 |
| Drehmoment | 460 Nm |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4 x 4 |
|---|---|
| Radstand | 285 cm |
| Anzahl der zugelassenen Sitze | 3 |
| Reifengröße | 10.00R20 |
| Felgen | 7.5 x 20 Lemerz Sprengringfelge 8 Loch LK 275 ET 120 |
| Reifenart | 3PMSF 10.00R20 Matador DR1 |
| Tankkapazität | 200 Liter |
| Dieselfilter | Ja |
| Allrad zuschaltbar oder permanent | Permanent, wahlweise Untersetzung |
| Differenzialsperren | Längs und Quer (hinten) |

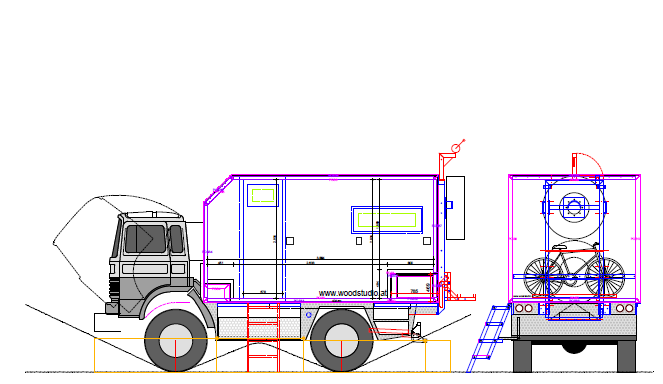

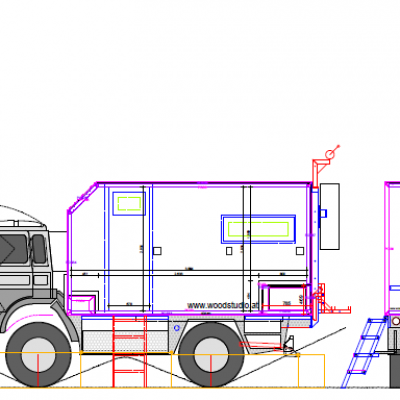

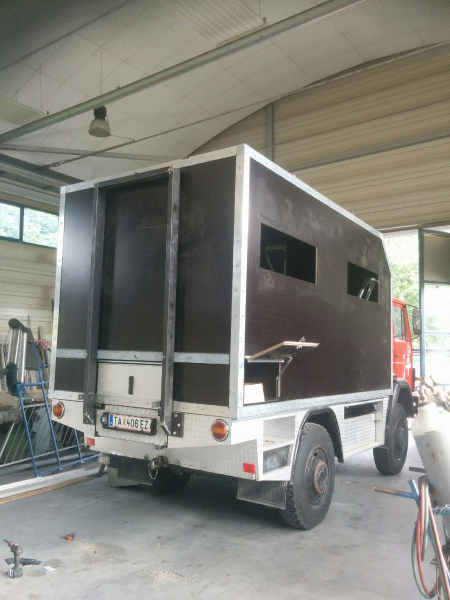

| Aufbauhersteller | Eigenkonstruktion von www.woodstudio.at |
|---|---|

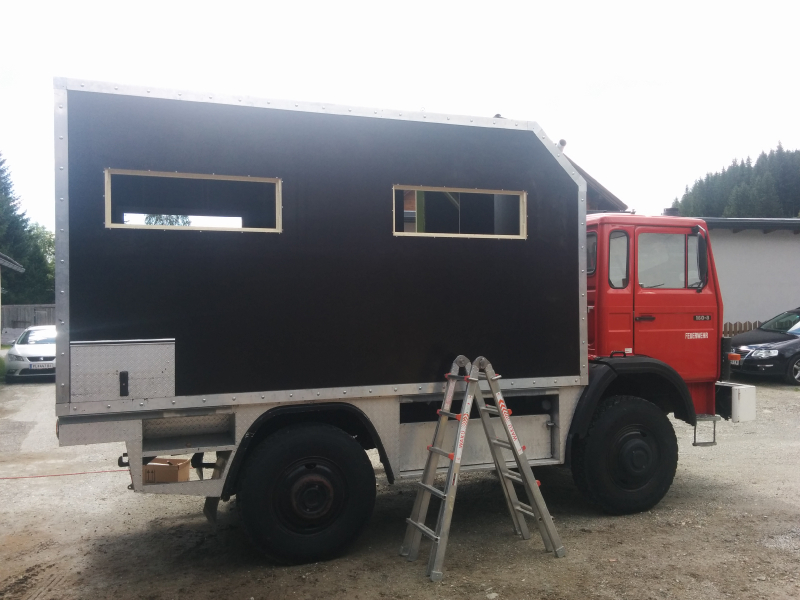

| Kabinenmaße (Innen) | L x B x H: 388 x 212 x 203 |

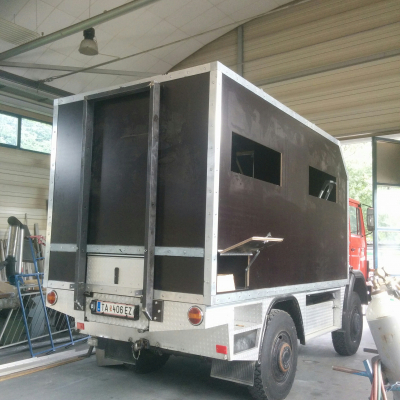

| Kabinenmaße Abmessungen (außen) | L x B x H: 400 x 227 x 219 |

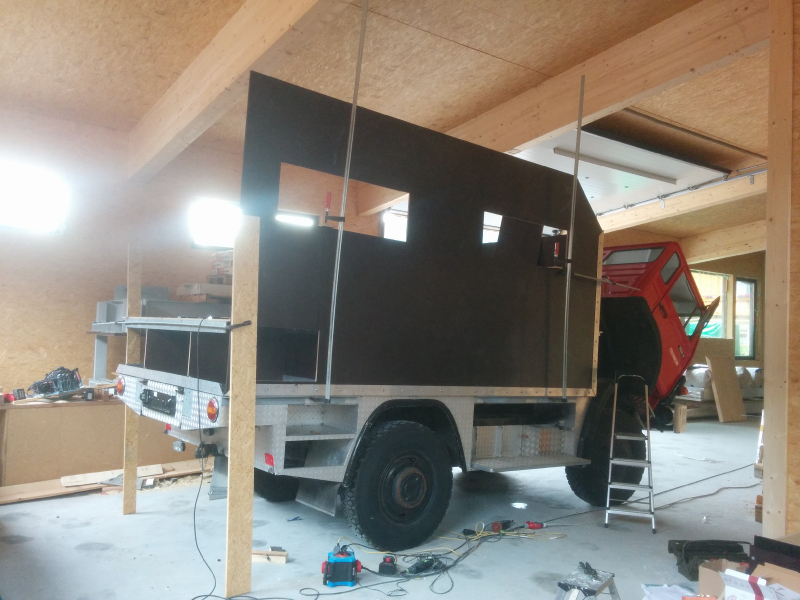

| Material der Kabine | Birkensperrholz |

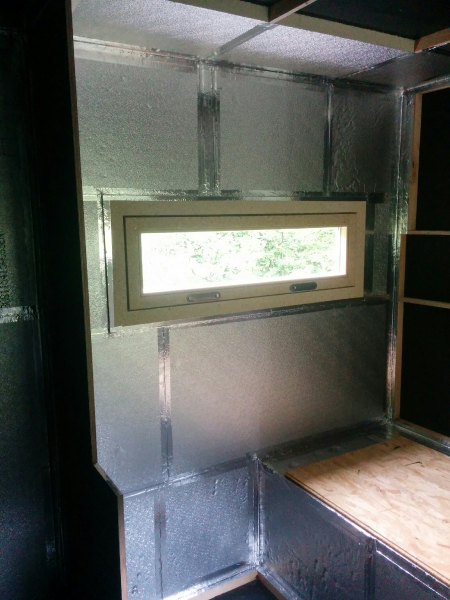

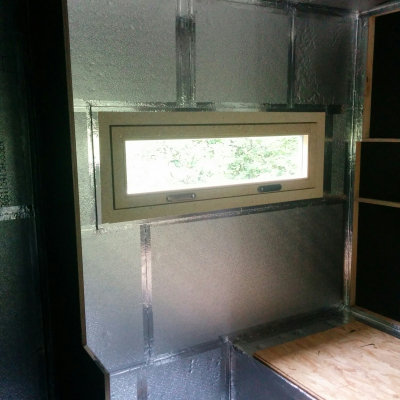

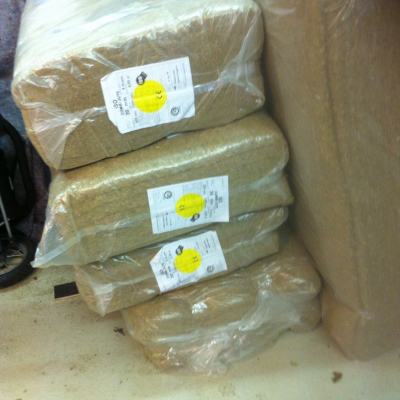

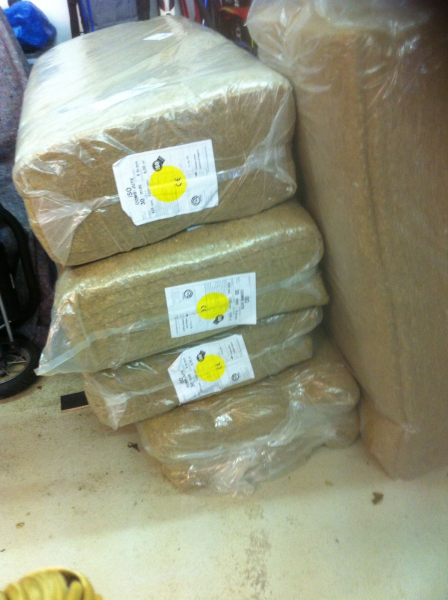

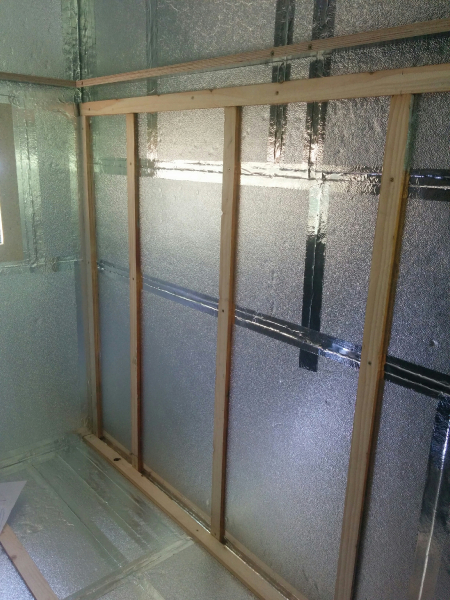

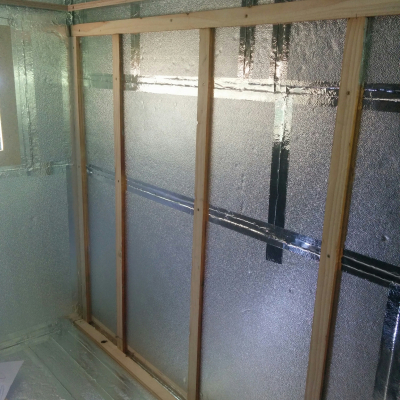

| Art und Stärke der Dämmung | Alukasch. PU-Dämmung 4 cm = dampfdichte Ebene + je nach Einbauort 1 cm Aerogel, 2 cm EPS+ oder 3 cm Flachs-Hanfdämmung |
| Anzahl der Schlafplätze | 2 - 3 Liegefläche 160 cm x 210 cm |

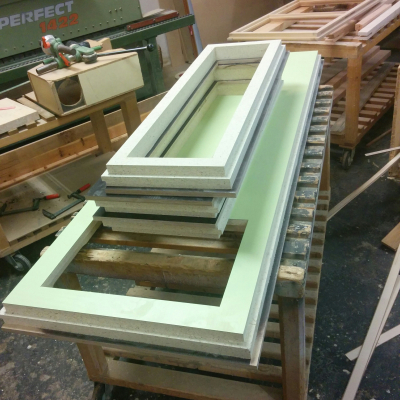

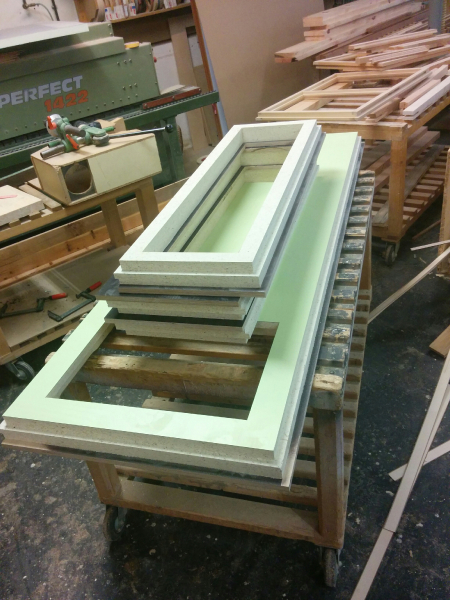

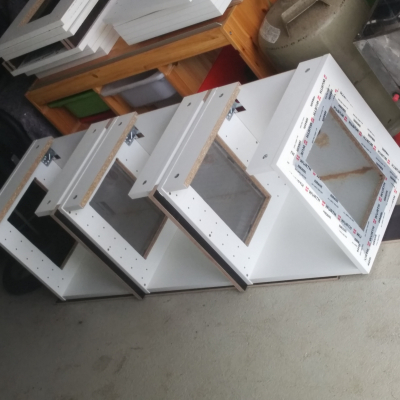

| Fenster | 4 Stück Isolierglas mit Druckausgleichskapillar |

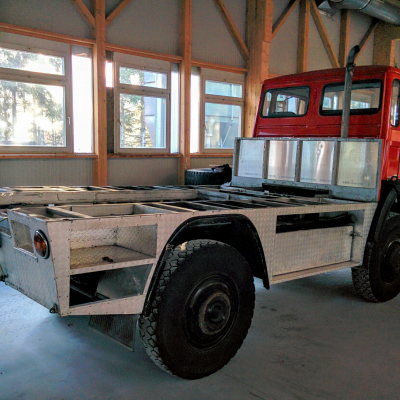

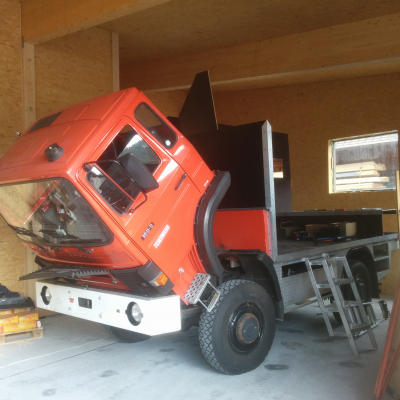

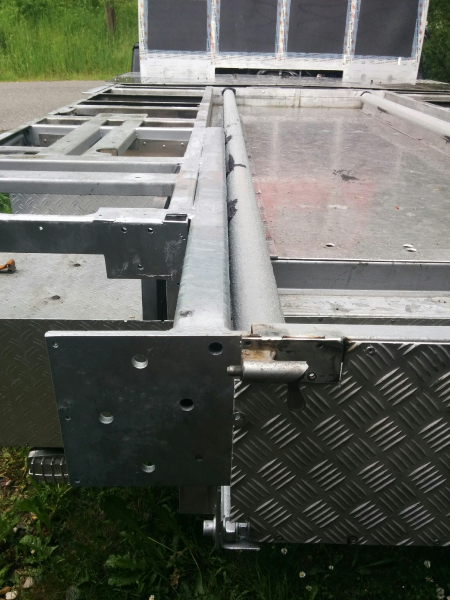

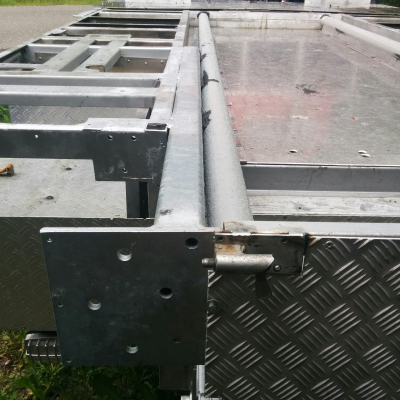

| Zwischenrahmen | Es wurde der bestehende Zwischenrahmen verwendet - 4 Pkt. Federgelagert. Auf Grund des kurzen Radstandes und des geplanten Einsatzes ausreichend. |
| Erläuterung Grundriss | |
|---|---|
|

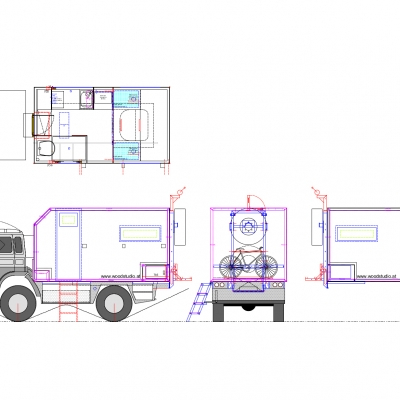

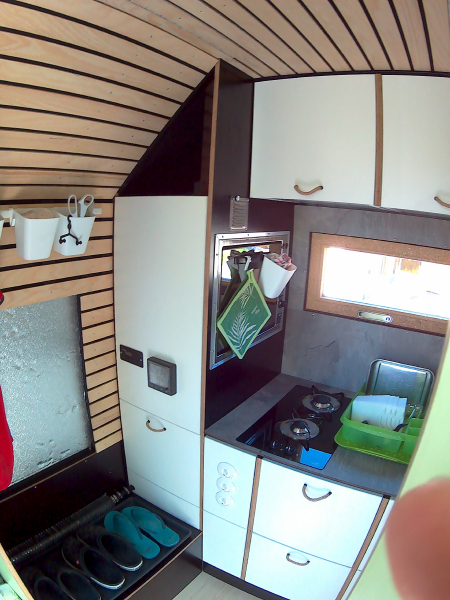

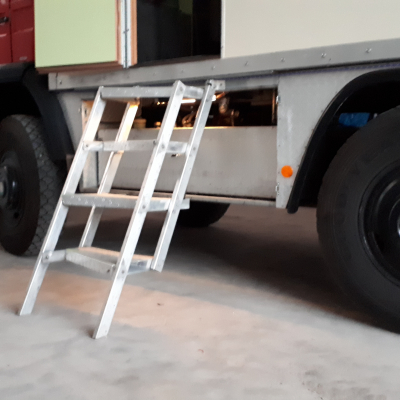

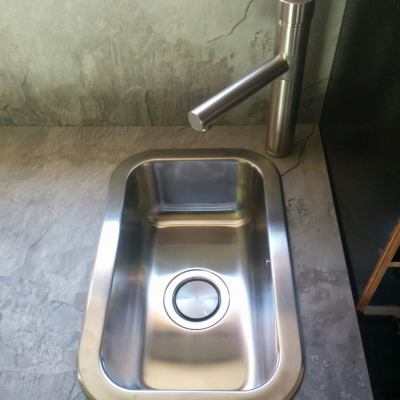

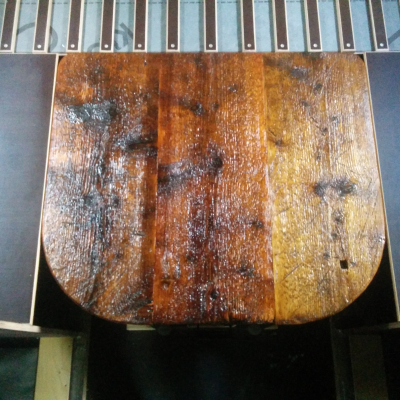

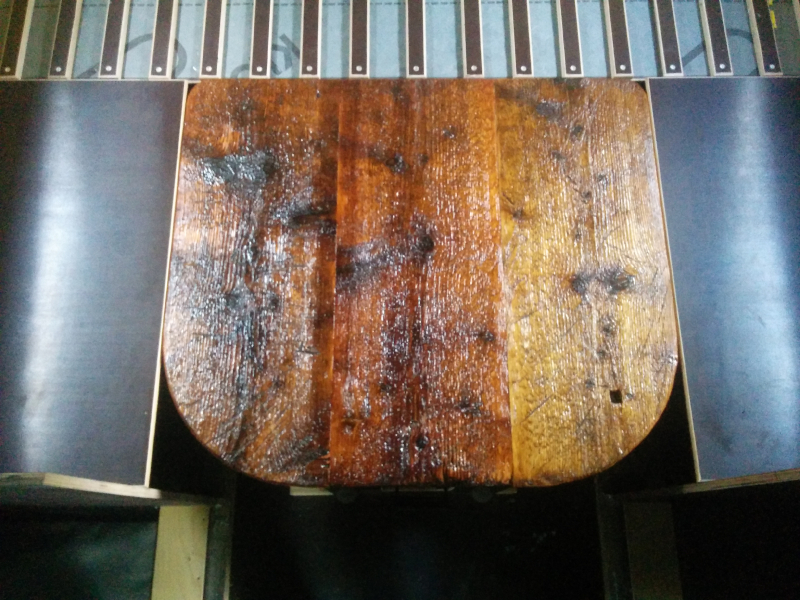

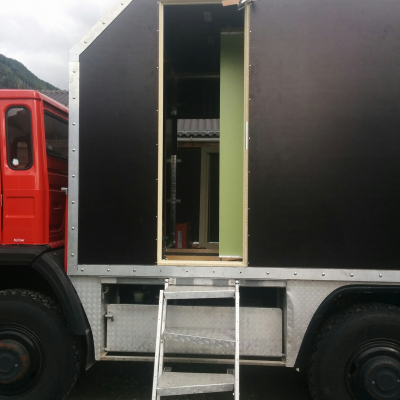

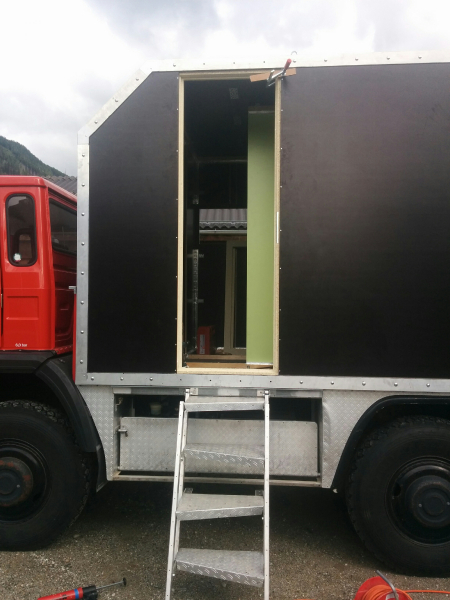

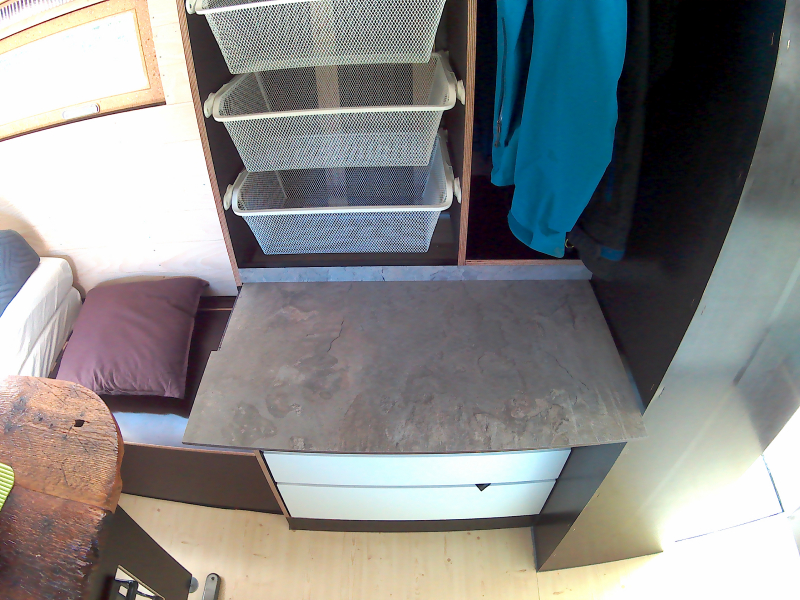

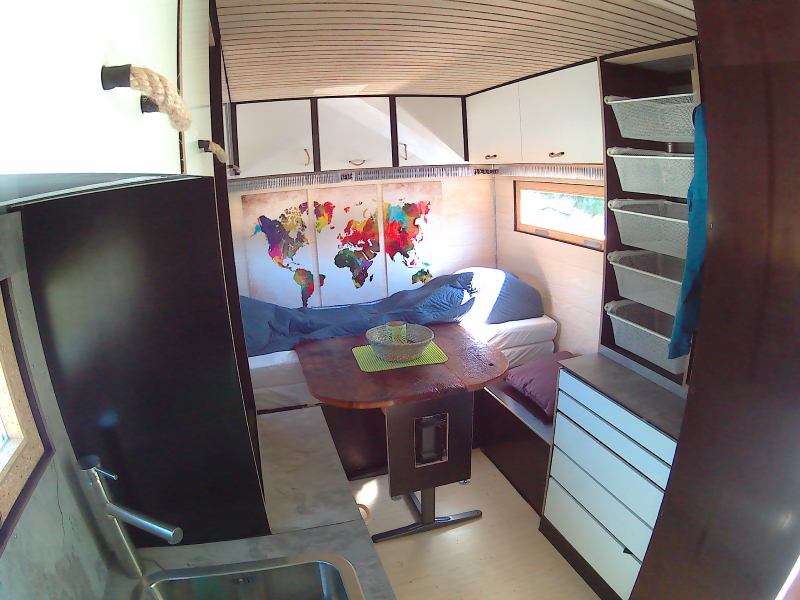

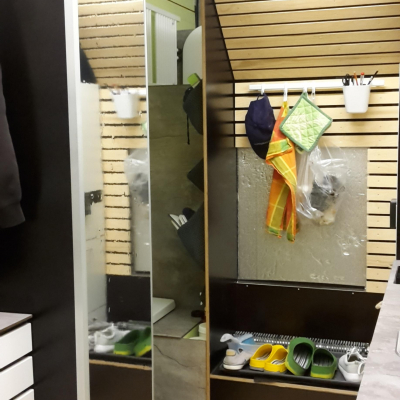

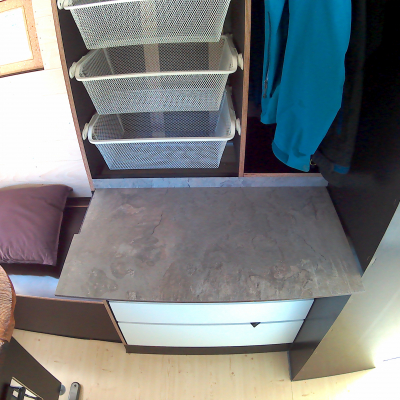

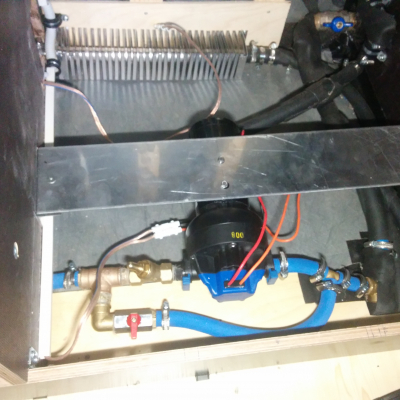

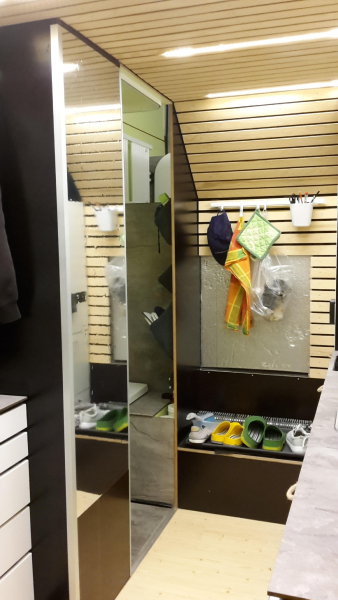

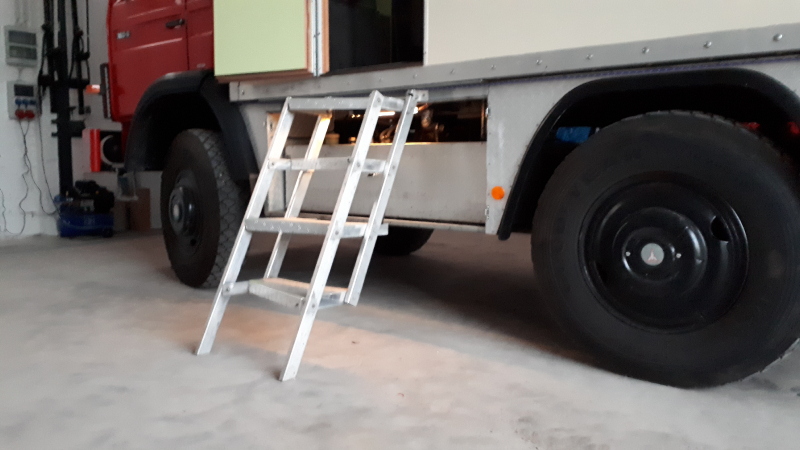

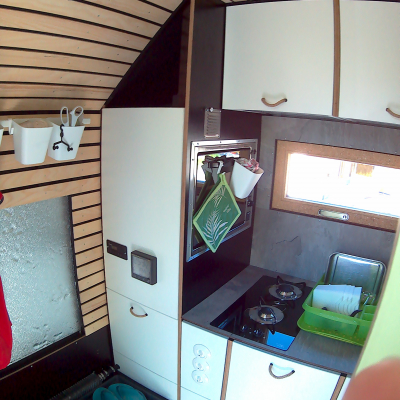

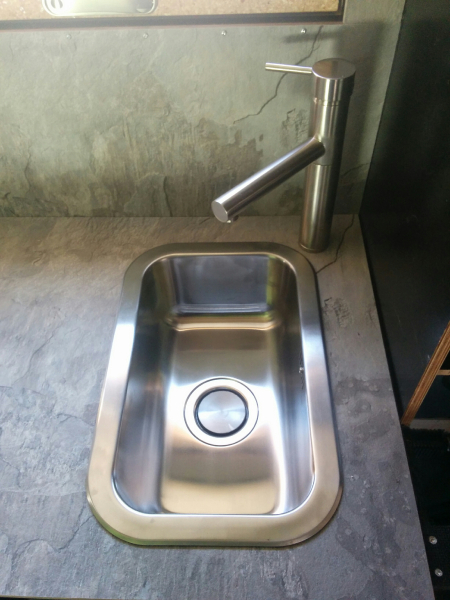

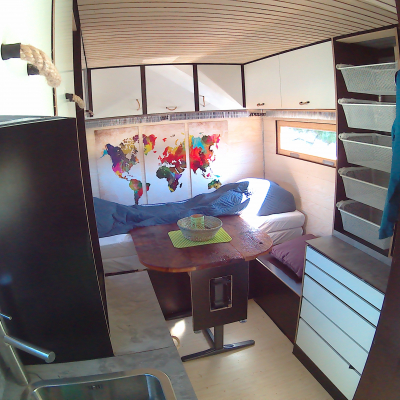

Über den links liegenden Eingang und der Alu-Klapptreppe im "Raumspardesign" gelangt man über die Nasszelle (Dusche/Toilette) in den Innenraum. So kann die Nasszelle als Schmutzschleuse genutzt werden. Gegenüber der Nasszelle befindet sich vorn rechts die Elektrotechnik mit den Batterien, Gerade gegenüber der Nasszelle ist die großzügige Küche mit ausreichend Stauraum. Links und Rechts der Schubladen wurden Heizungsverteiler (Wasserheizung), Boiler und Platz für eine eventuelle Filteranlage vorgesehen. Wenn man sich nach hinten wendet sind links und rechts 2 große Stauraumkästen mit Vollauszugschubladen und weiteren intelligenten Raumnutzungsmodulen. In diesem Bereich sind auch die Wasserpumpe und Ventile zur Wassertanksteuerung untergebracht sowie die Kühlschublade. Im Anschluss befinden sich links und rechts die Sitzbänke für 2-4 Personen mit den darunterliegenden Wassertanks. Der Klappbare Esstisch ermöglicht die Erweiterung des Esstisches zur Liegefläche mit 160 x 210 cm. Im Schlafbereich sind auch noch ausreichend großzügige Oberschränke als Stauraum vorgesehen. Der Durchstieg zum Fahrerhaus dient als Notdurchstieg und ist mit einer Flügeltür 65 x 70 cm lichte Weite nach innen öffnend verbaut. Der Übergang wird mittels kraftschlüssiger Gummidichtung (unterer Abschlussgummi eines Rolltores liegt an einer Aluminiumplatte an) staub- und regendicht sicher gestellt. Zum Schutz vor stehender Nässe ist ein Gummi am Fahrerhausdach angebracht und lose über den Duchstieg verspannt. |

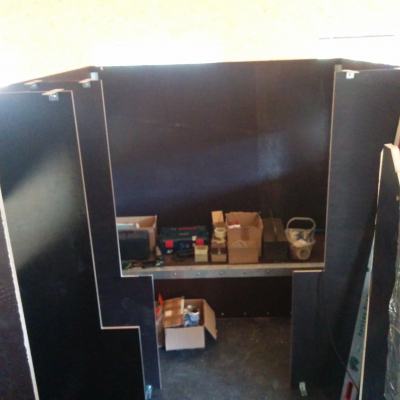

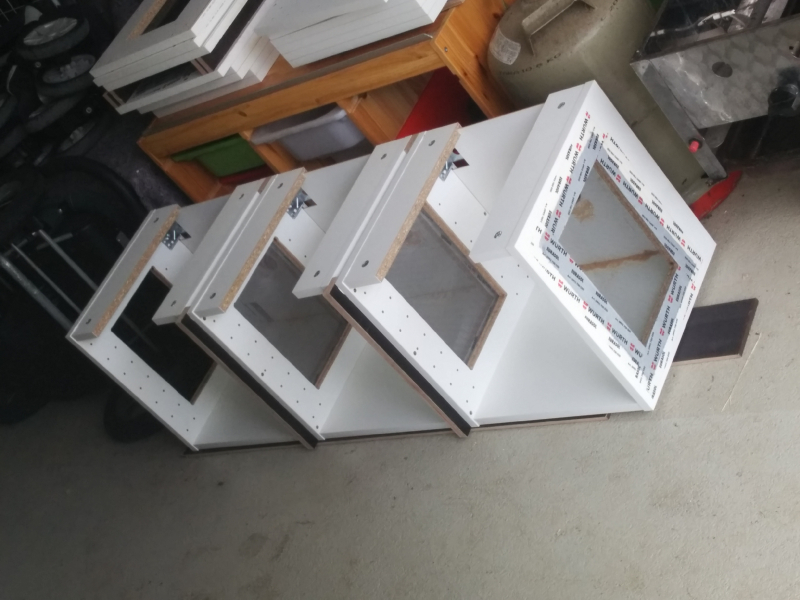

| Material des Möbelbaus | Siebdruckplatten-Restmaterial, teilweise Ikea mit Gewichtsoptimierung, FI-3S Platten 6mm |
|---|---|
| Sonstiges | |

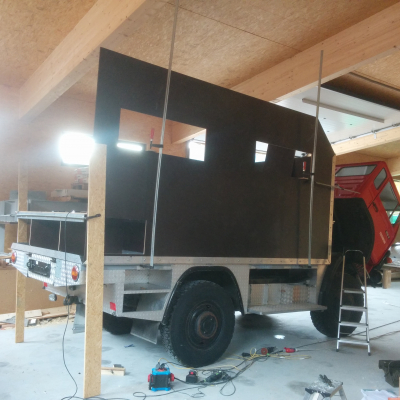

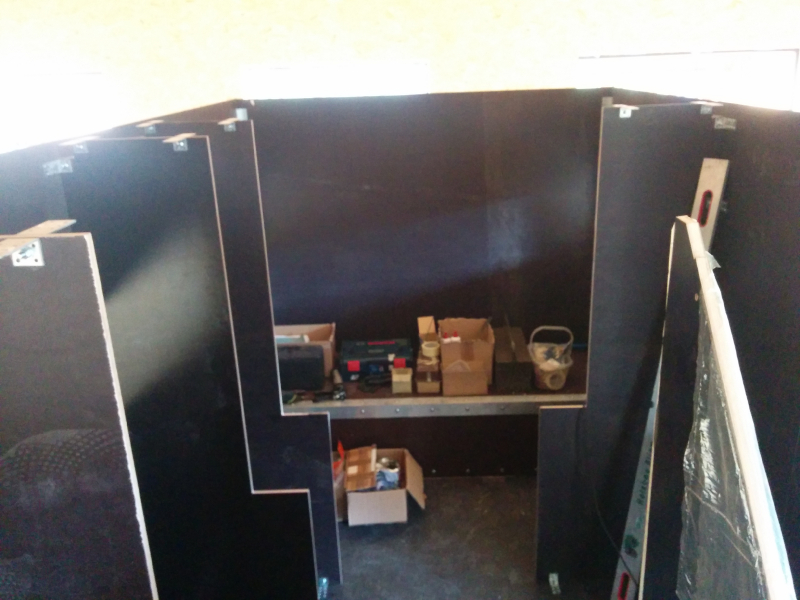

| Die Seitenwände der Kästen bilden gleichzeitig die statische Aussteifung des gesamten Aufbaues. Auf Grund des schlechten Wärmeleitwertes von Holz konnten die Außenwandscheiben so direkt ausgesteift werden ohne ein Kondensatproblem zu bekommen. | |

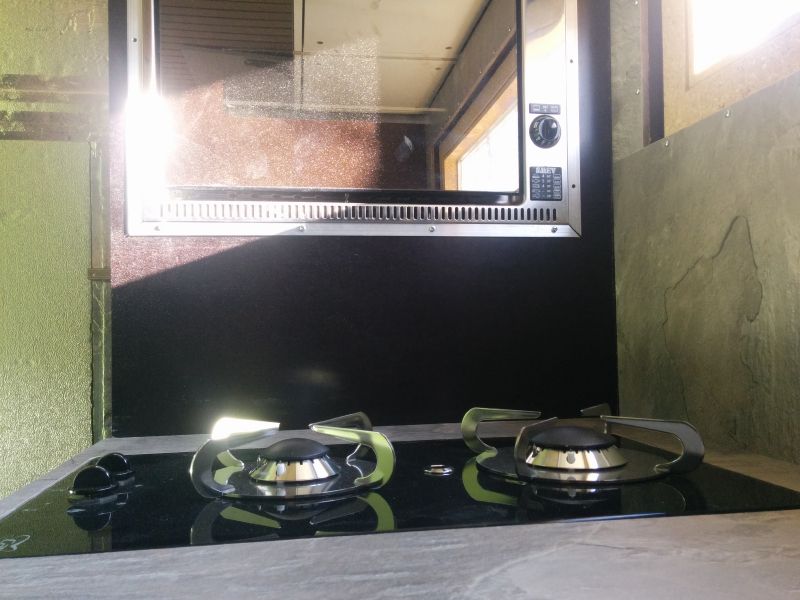

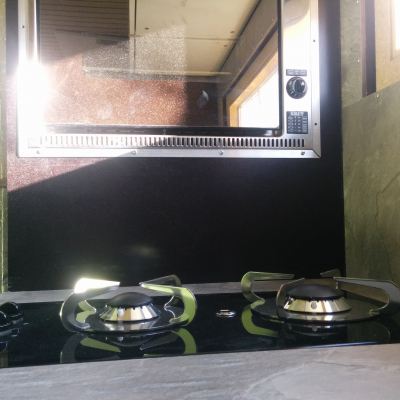

| Kocher | CAN-2 Flammenkocher |
|---|---|
| Gasinstallation | 2 x 5 kg Gasflaschen, Gaskasten hinten rechts im Fahrzeugrahmen integriert |
| Sonstiges | |
| Backofen Dometic, Dunstabzug "Eigenkonstruktion" | |

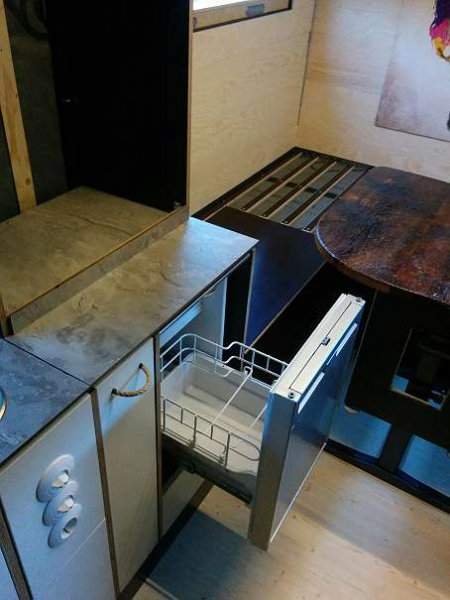

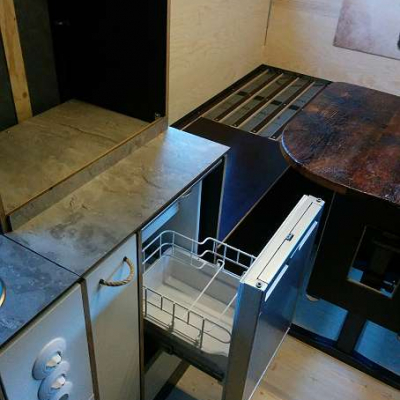

| Hersteller und Typ des Kühlschrank | Coolmatic CRD50 Kühlschublade |
|---|---|
| Sonstiges | |
| wird mit 24V betrieben | |
| Stromspannung im Chassis | 12V / 24V |
|---|---|
| Stromspannung im Aufbau | 12V / 24V / 230V |

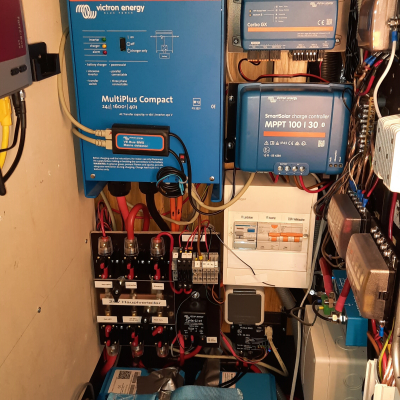

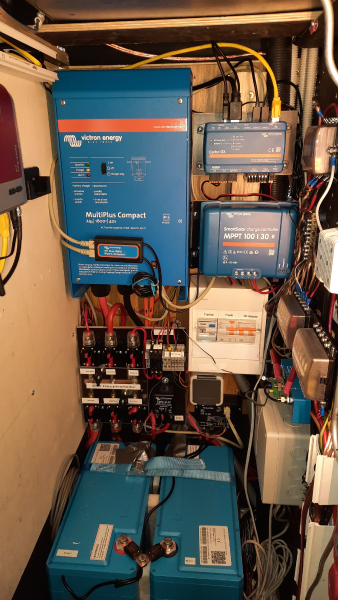

| Ladewandler 24-12V | Victron Energy MultiPlus Compact 24 / 1600 / 40-16 230V |
| 110V / 230V im Aufbau? | Ja |
| Wechselrichter | Victron Energy MultiPlus Compact 24 / 1600 / 40-16 230V |
| Sontiges | |

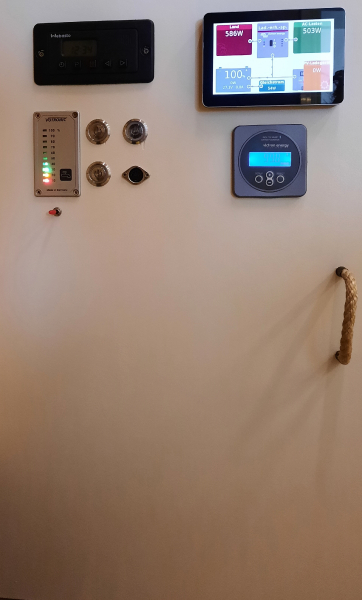

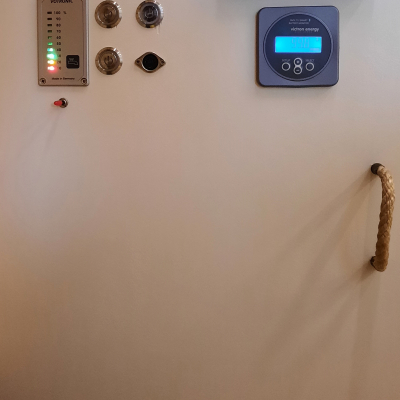

| Cerbo GX als zentrale Anzeige- uns Steuereinheit mit modifiziertem GUI Mod von GitHub, Teltonica RUT 850, Diverse BT-Fernthermometer von Ruuvi. | |

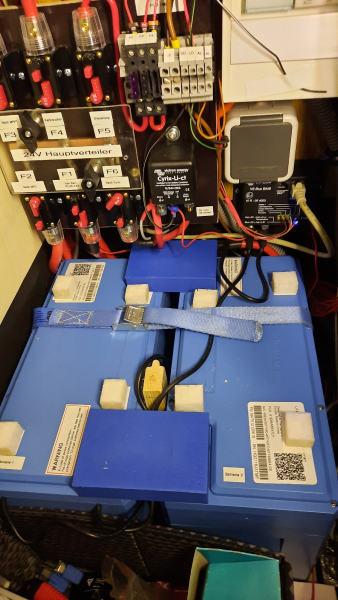

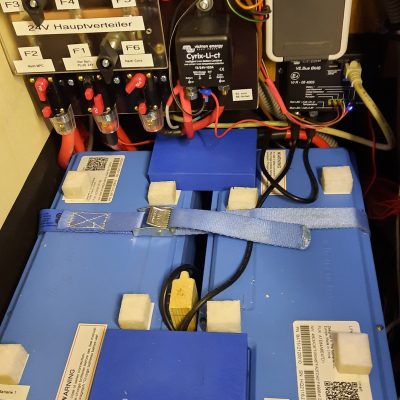

| Batteriekapazität im Aufbau | 200 Ah |
|---|---|
| Batterietyp | 2 x Victron Lithiumbatterie smart 12,8V 200 Ah |
| Batterieladegerät für Aufbaubatterien | Victron Energy MultiPlus Compact 24 / 1600 / 40-16 230V |
| Batterieüberwachung | Victon VE.Bus BMS, BMV 712 smart, smart Battery Protect 65A (cd) und 100A (ld) |
| Sonstiges | |

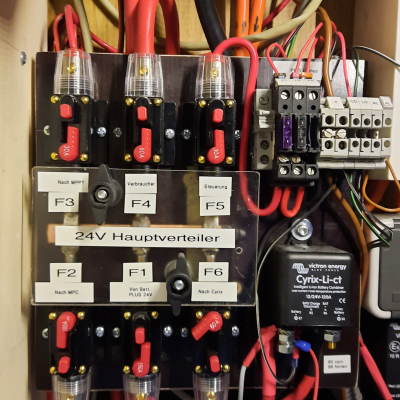

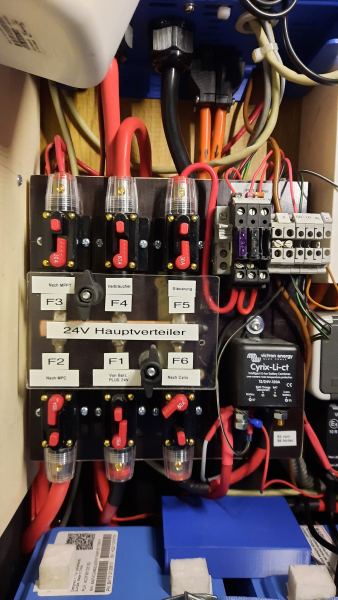

| Zusätzlich Victron Cyrix-ct 12/24V 120A Batteriekoppler zw. Chassis- und Aufbaubatterie | |

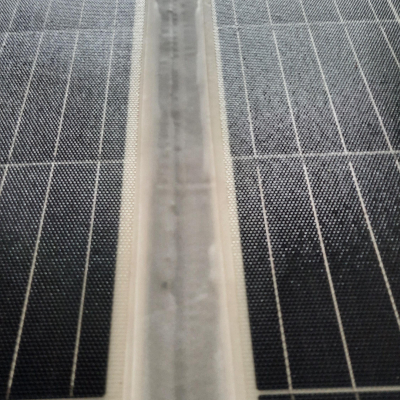

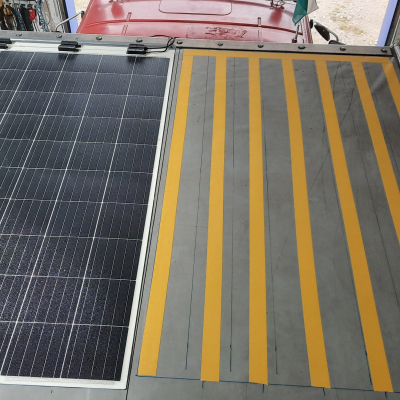

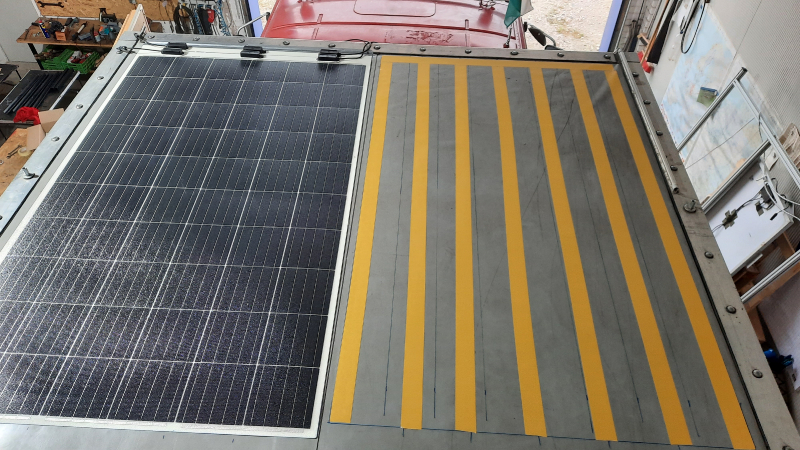

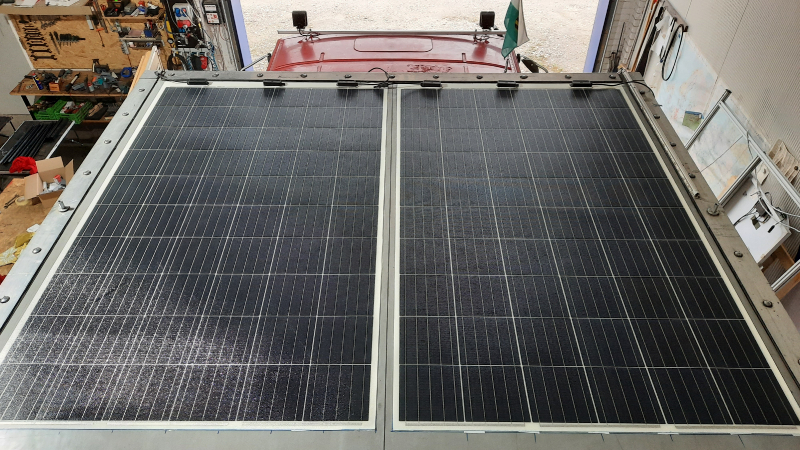

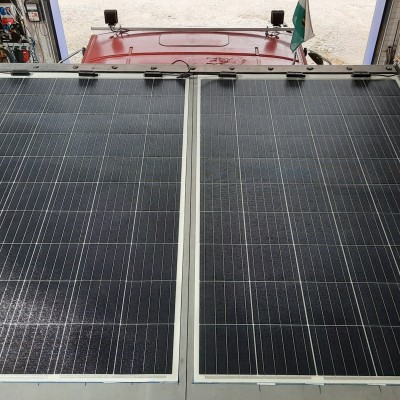

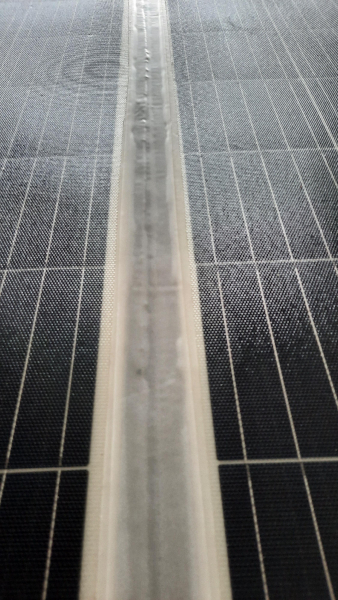

| Solarkapazität | 2 x 310 WP (Folie) |
|---|---|
| Solarregler | Victron Smart Solar 100/30 |
| Brennstoffzelle | Nein |
| Generator | wird nur bei Bedarf im Hänger mitgeführt (Honda Ei22) |
| Sonstiges | |
| Orion-Tr Smart DC-DC 24/24 Ladebooster isoliert | |
| Hersteller und Typ der Heizung | Webasto St90 |
|---|---|
| Warmwasseraufbereitung | Isotherm Isotemp Square 16 Warmwasser Boiler incl. Mischventil |
| Fahrerhausheizung | Öl-Luftwärmetauscher (Luftgekühlter Dieselmotor), Anschluss an Warmwasserheizung in Planung |
| Sonstiges | |

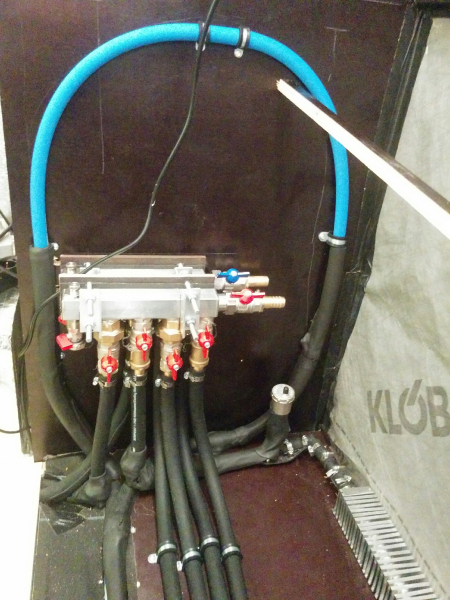

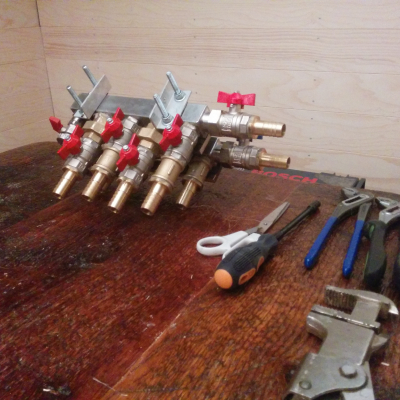

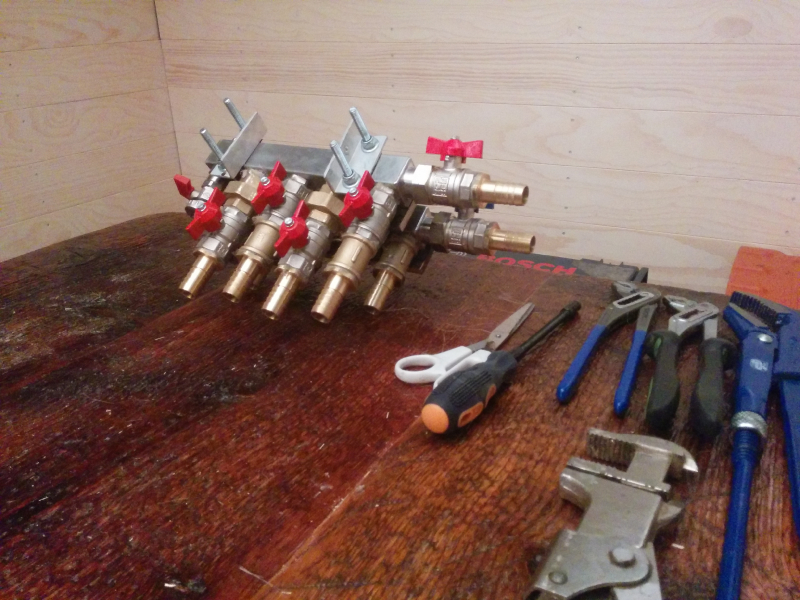

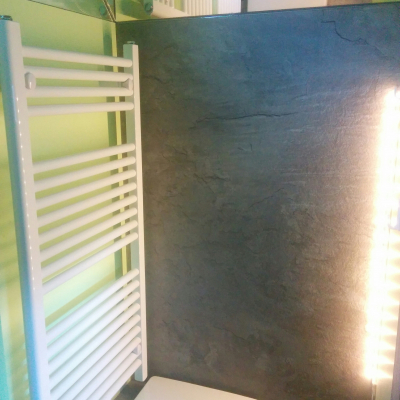

| Wärmeverteilung per Kühlwasserschläuche und ALDE-Rohrheizkörper ALU, Drucklos geführt. 4 Heizkreise (Boiler, Bad+Handtuchtrockner, Küche, Schlafen.) | |
| Erläuterung Gasanlage | |
|---|---|
| Gas wird nur zum Kochen und Backen genutzt. 2 x 5 kg Gasflaschen im Gaskasten im Fahrzeugunterbau im Heck untergebracht. Zuleitung mit 10 mm Gasrohrleitung, 3 Fach Verteilerblock, 2 Abnehmer (Gaskocher und Backrohr), 1 Reserveabgang |

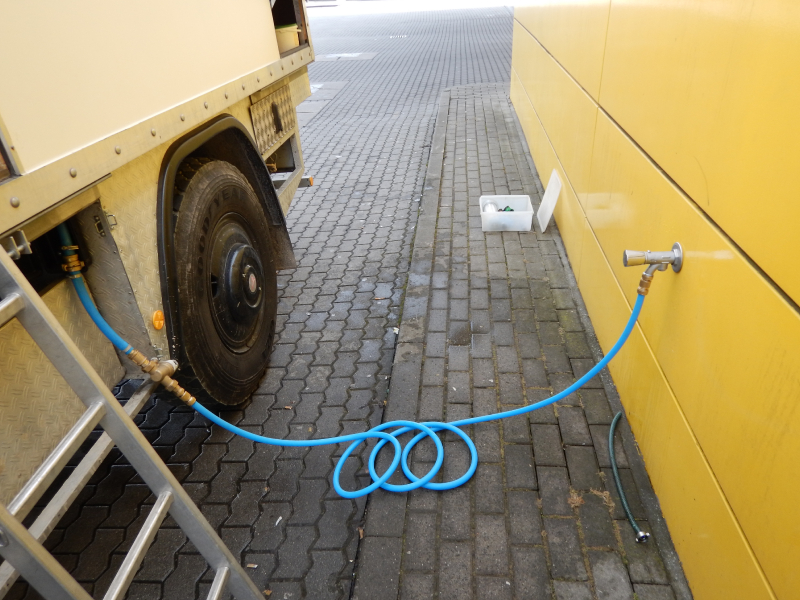

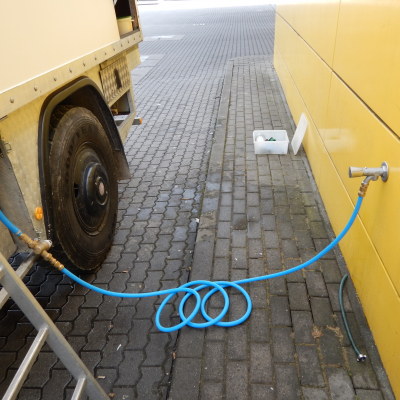

| Wasserführung | Contitech-Aquapal Wasserschläuche |
|---|---|
| Wasserfiltersystem | Famous Water 3h |

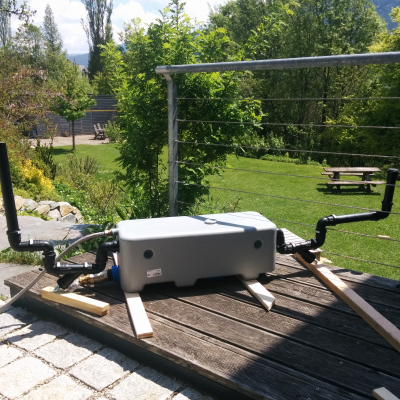

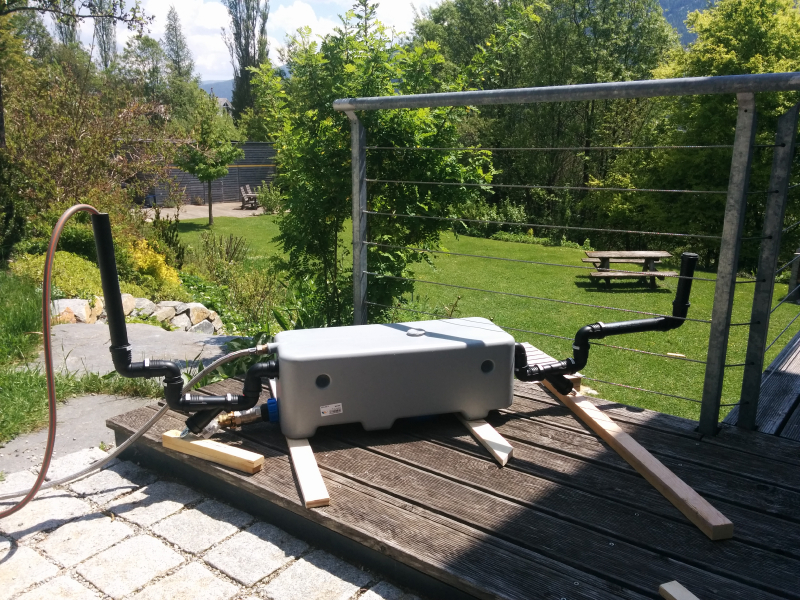

| Volumen der Frischwassertanks | 2 x 105 Liter gekoppelt |
| Volumen der Abwassertanks | 40 Liter |
| Sonstiges | |

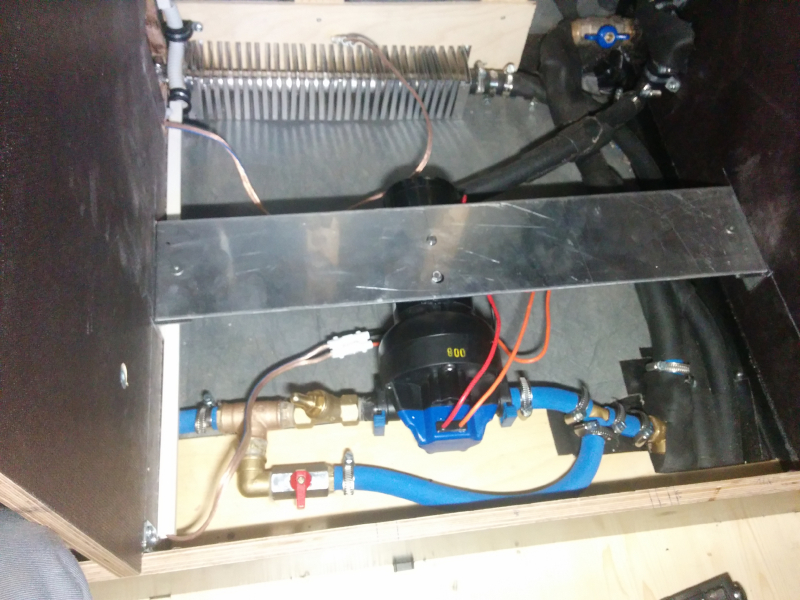

| Druckwasserpumpe Jabsco PAR Max Plus 4,1 bar 24V, Abwassertank rein als "Nottank" für öffentliche Plätze gedacht. | |

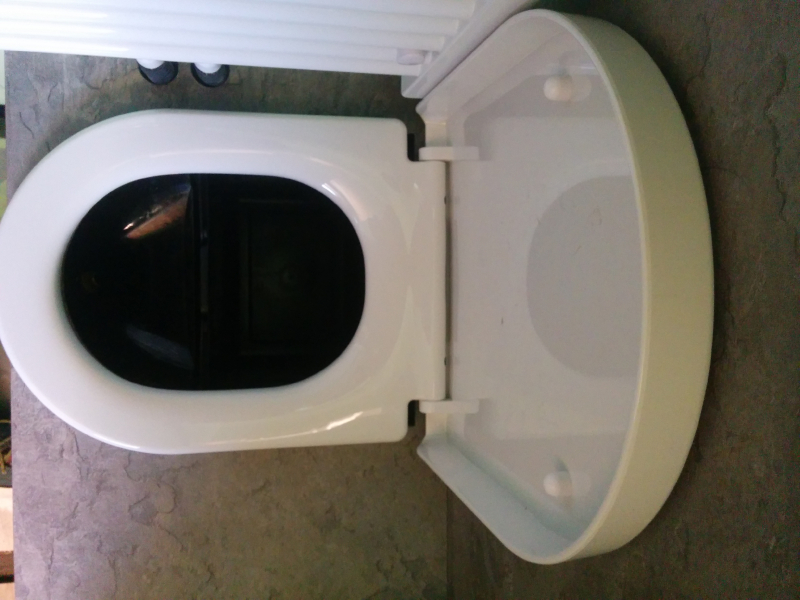

| Hersteller und Art der Toilette | Eigenkonstruktion |
|---|---|
| Kapazität Fäkalientank | 15 Liter Urin, 30 Liter Kot |
| Sonstiges | |

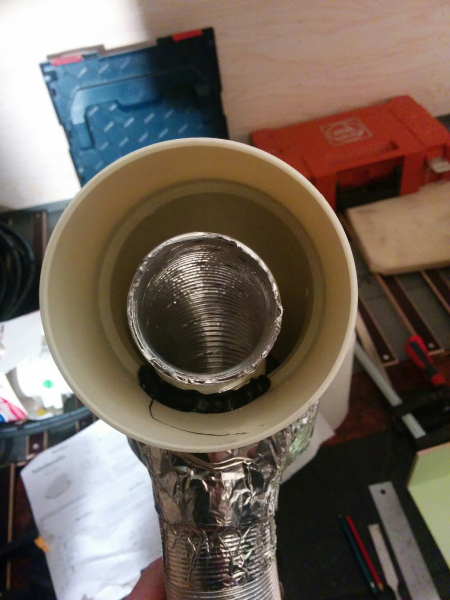

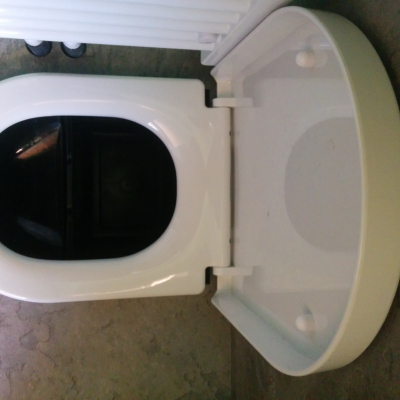

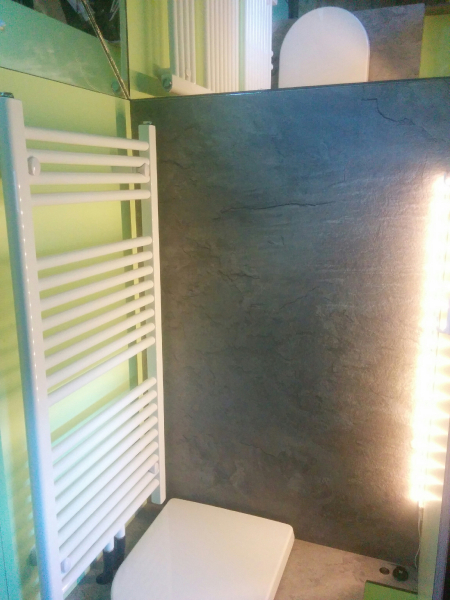

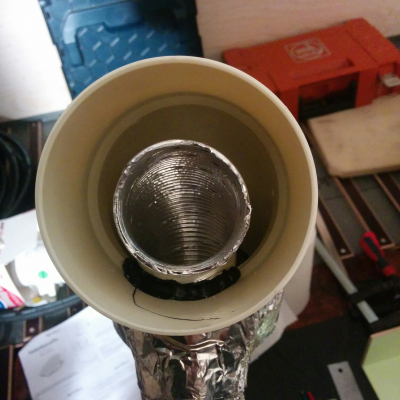

| Trockentrenntoilette mit Kohlefilter-Absaugung nach draußen - absolut geruchfrei | |

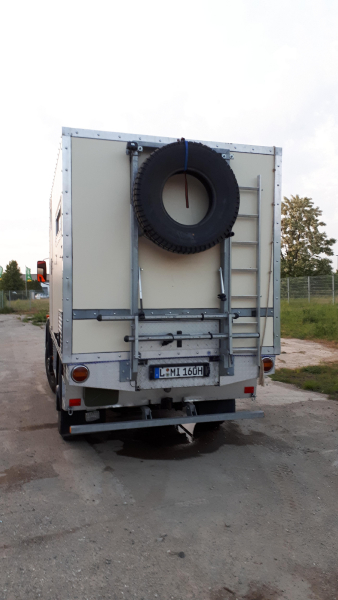

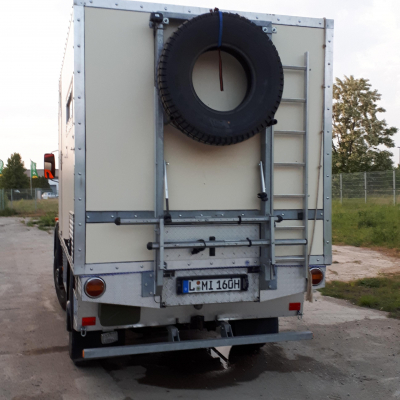

| Heckträger | Eigenkonstruktion zur Aufnahme 2 x Fahrrad + 1 Reservereifen |
|---|---|

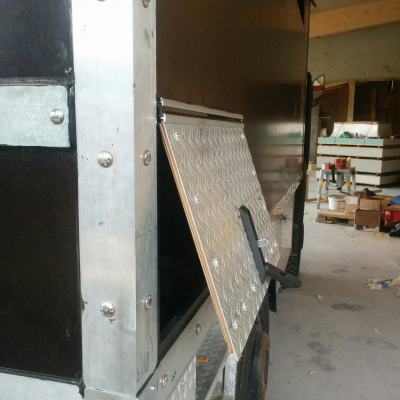

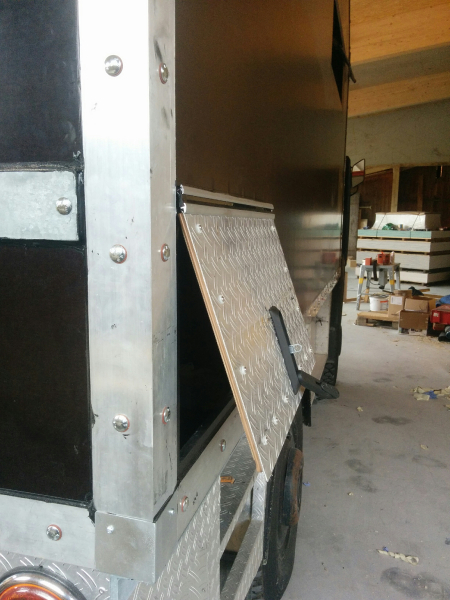

| Stauboxen | Im Fahrzeugrahmen integrierte Fächer |
| Außenkochstelle | hinten links im Staufach integriert |
| Markise | F45S-260 cm |
