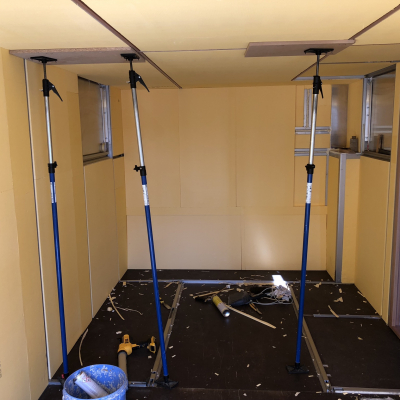

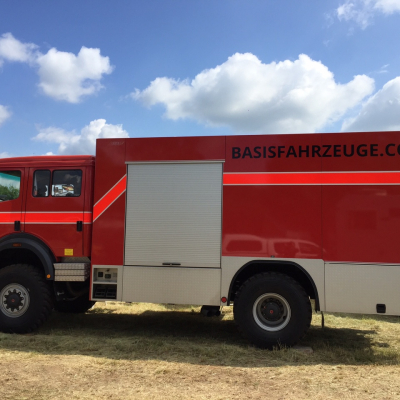

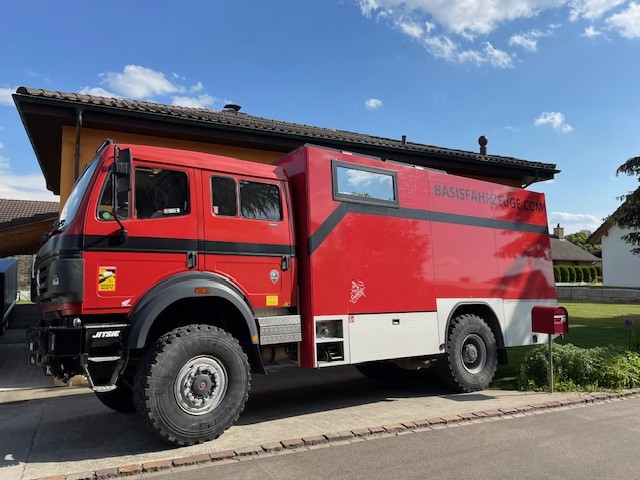

Als Motorradfahrer bei Geländewettbewerben und einer fünfköpfigen Familie, musste etwas Grösseres her. Im Laufe der Beschaffung reifte der Gedanke, das zukünftige Gefährt auch für Ferien zu nützen. Nach einem Budget-Einbruch wurde der Ausbau von mir selber in Angriff genommen. In der Folge reifte das hier vorgestellte Fahrzeug von der Beschaffung 2017 bis 2020 zur annähernden Fertigstellung. Zu Beginn des Umbaus war mir das Buch "Wohnmobil - selbst ausbauen und optimieren" von Ulrich Dolde sehr hilfreich. Viele Zusammenhänge wurden schneller erkannt und Produktentscheidungen liessen sich dadurch schneller umsetzen. Danke Ulrich! Viel Spass beim stöbern in und um mein Fahrzeug.

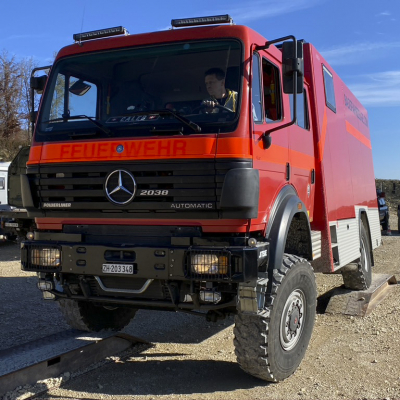

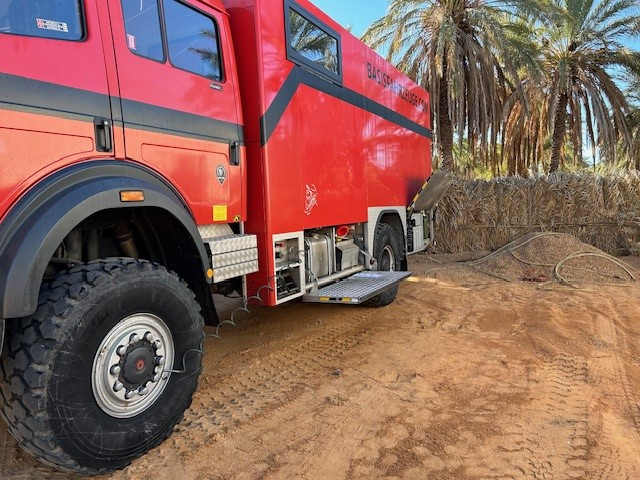

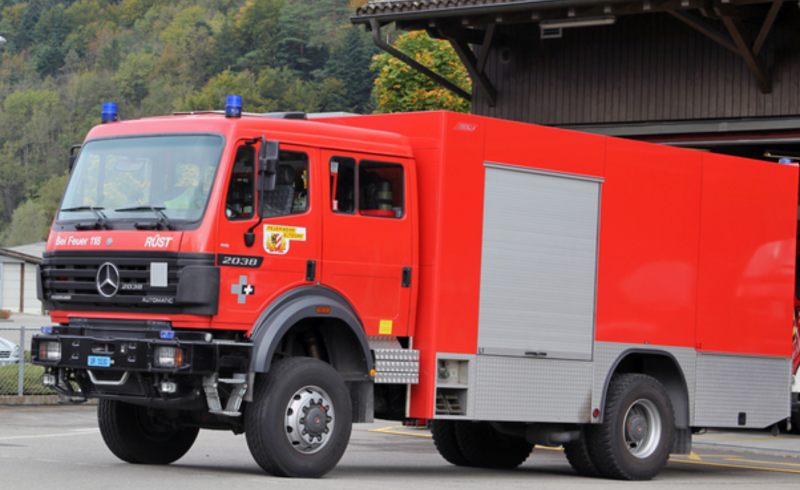

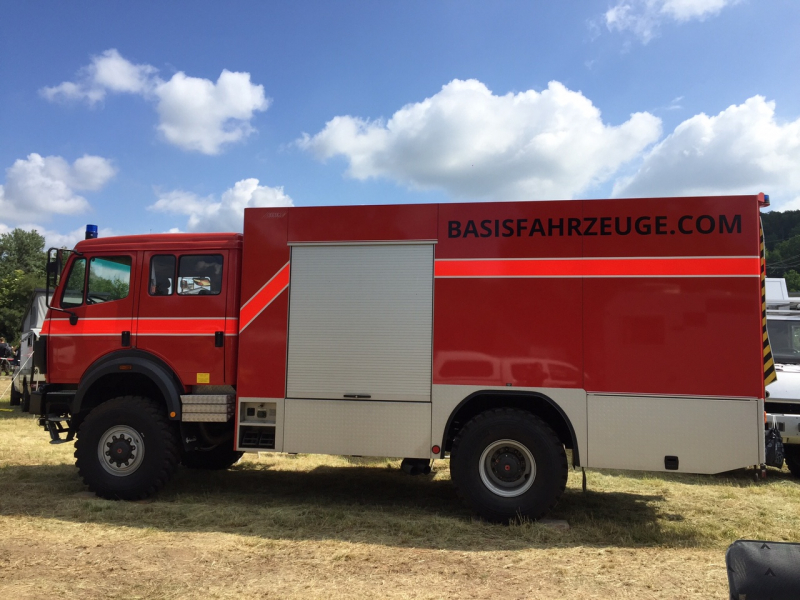

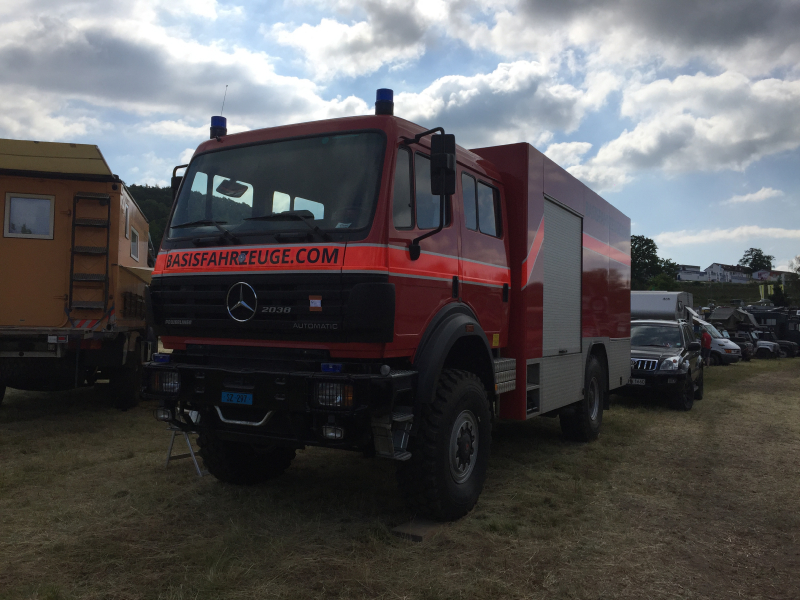

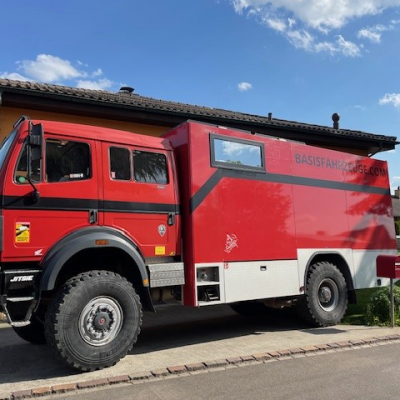

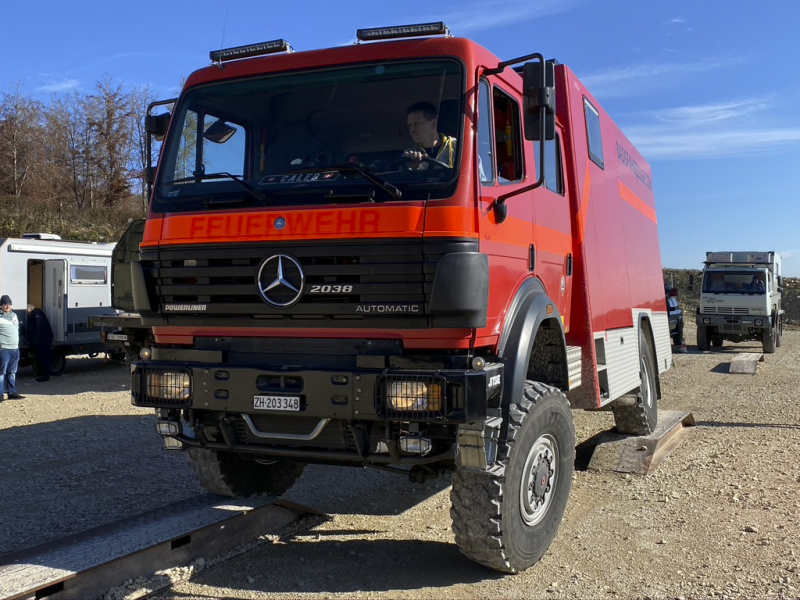

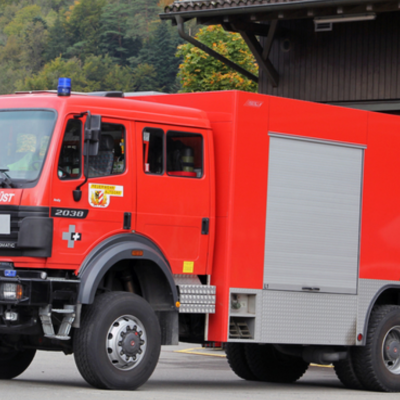

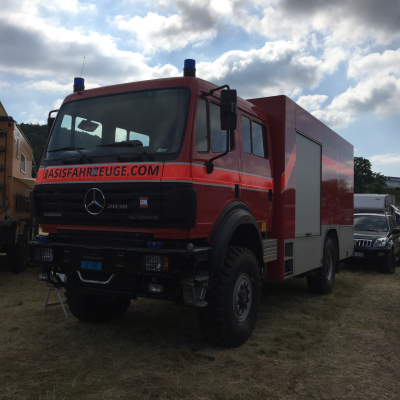

| Fahrzeughersteller und Typ | Mercedes Benz 2038 A |
|---|---|
| Name des Halters | Patrick Villiger |
| Land der Zulassung | Schweiz |
| Webseite | Keine |
| Baujahr | 1998 / 2020 |
| Fahrzeug steht zum Verkauf? | Nein |

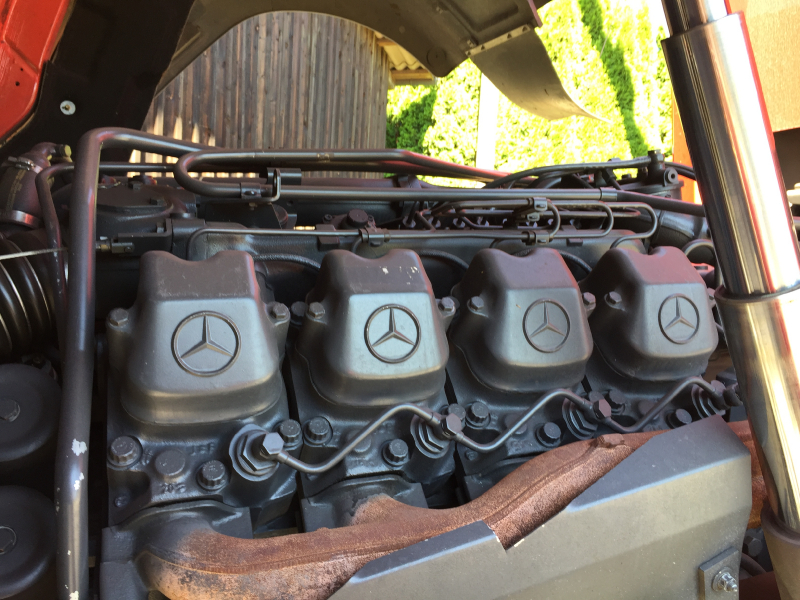

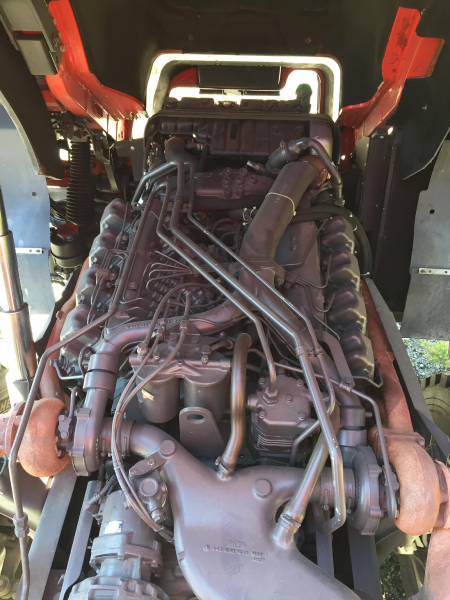

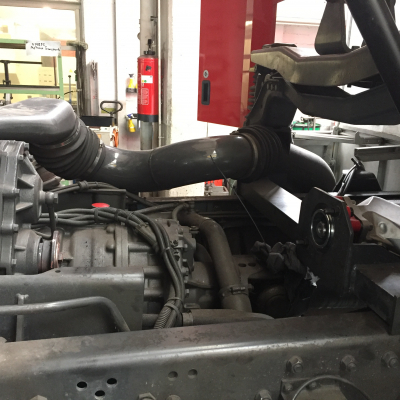

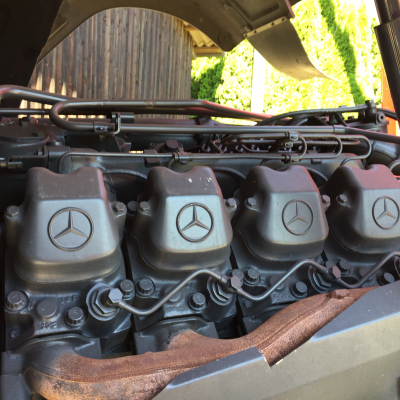

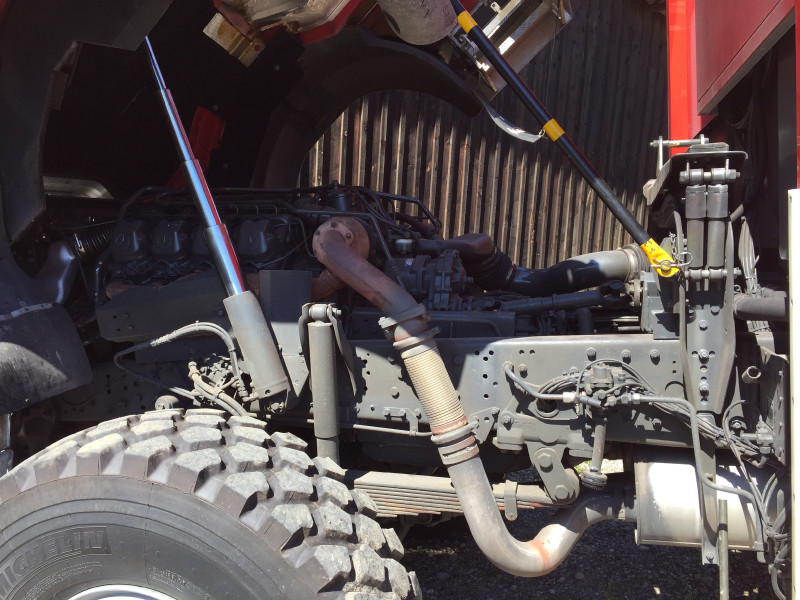

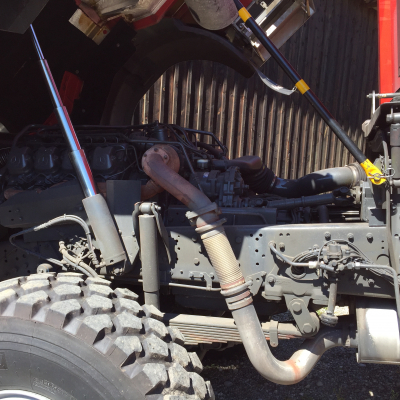

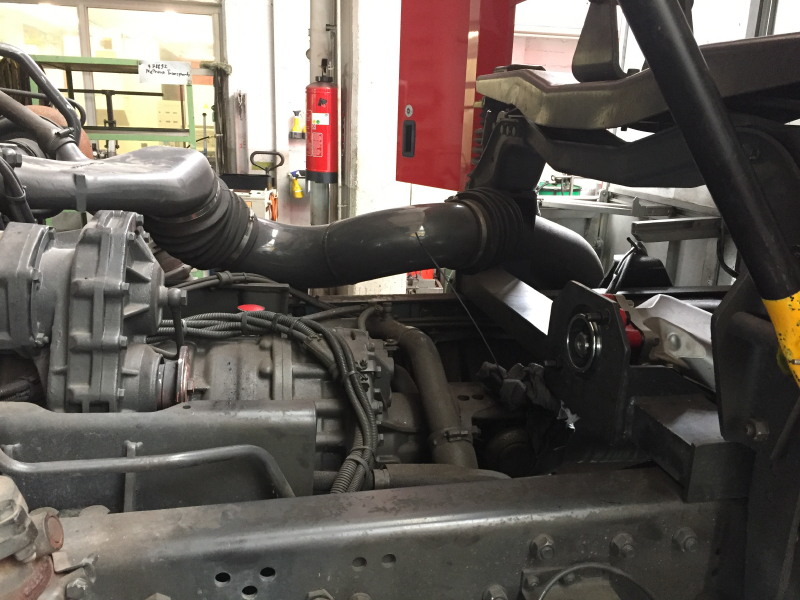

| Motortyp | OM442LA VI |
|---|---|
| Hubraum | 14618 ccm |
| Zylinderzahl | V8 |
| Motorleistung in PS | 375 |
| Drehmoment | 1850 |
| Sonstiges | |

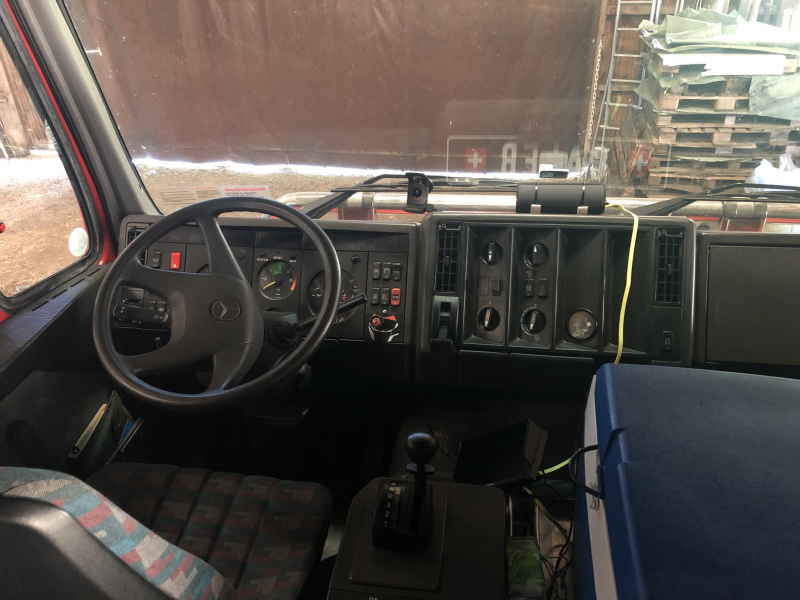

| 6-Gang ZF Automatik-Getriebe (3,43 - 6,63), Untersetzung, Retarder, Tempomat | |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 4500 |
| Anzahl der zugelassenen Sitze | 7 |
| Reifengröße | 14.00 R20 |
| Felgen | Kronprinz 10.00 - 20V |
| Reifenart | Michelin XZL |

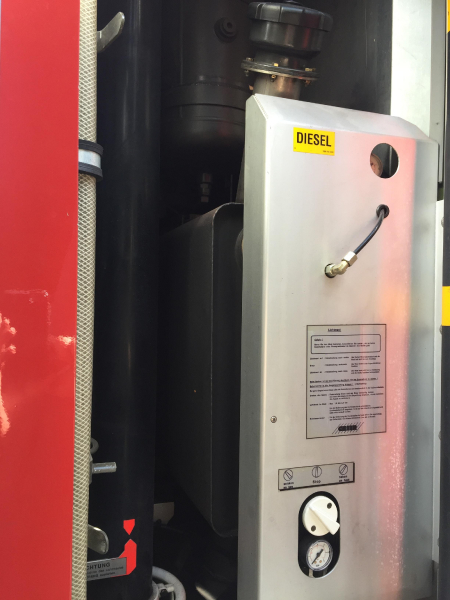

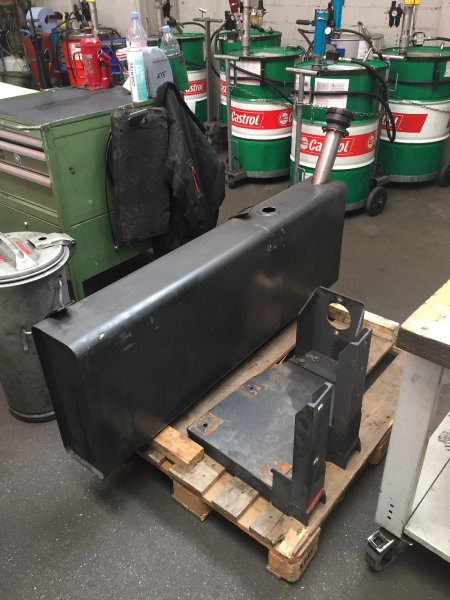

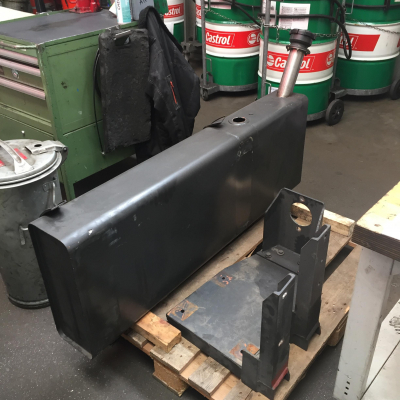

| Tankkapazität | 1 x 500lt und 1 x 162lt |
| Dieselfilter | Ja |
| Sonstiges | |
|

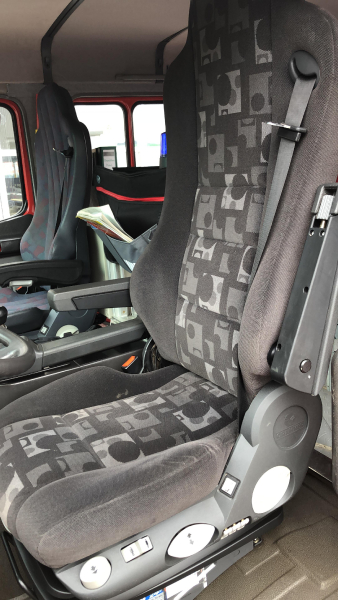

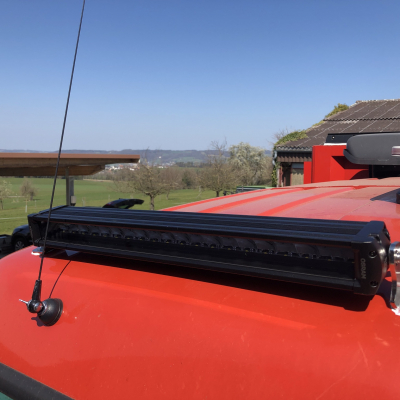

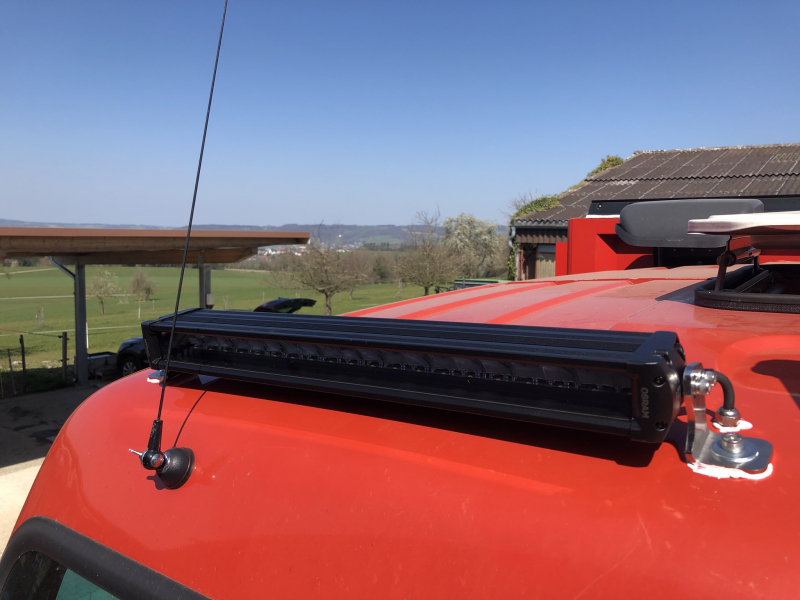

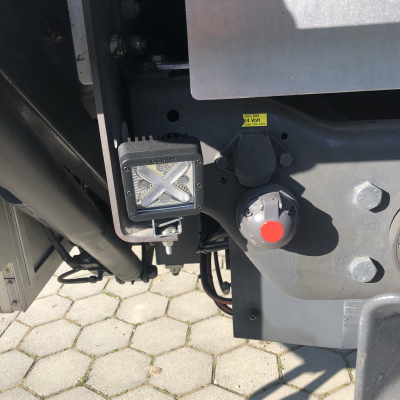

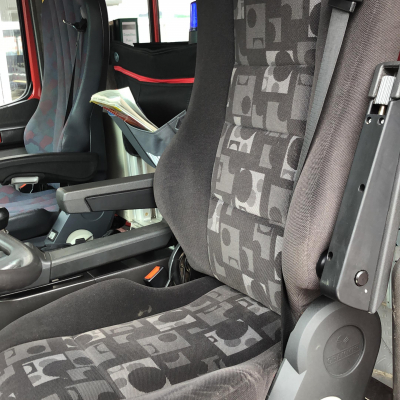

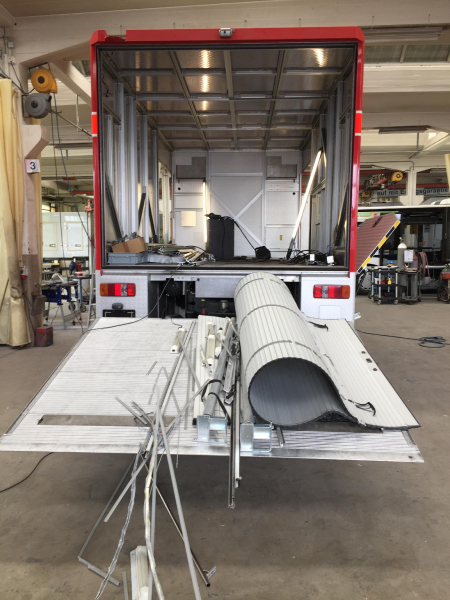

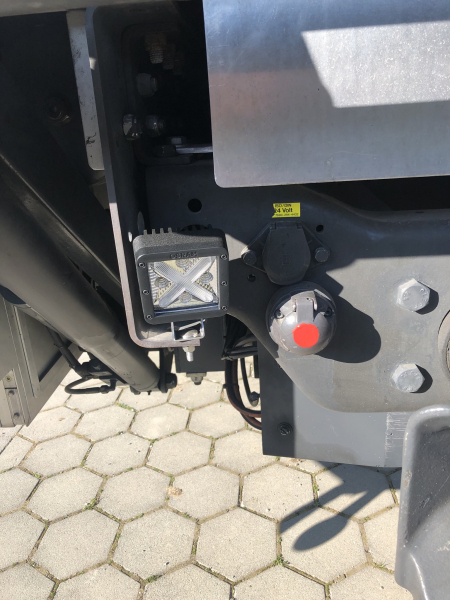

Gesamtmasse: L 9m, B 2.52m, H 3.70m, Betriebsgewicht ca. 14,5t 10t Rotzler Seilwinde mit 60m Stahlseil, Hebebühne von TRÖSCH, 2 Schwingsitze von einem Actros, Fahrerhausverdunkelung von BLIDIMAX, Fern- und Rückfahrscheinwerfer von OSRAM, Rückfahrkamera von DOMETIC. Reifendruckregelanlage von STi. | |
| Allrad zuschaltbar oder permanent | permanent |
| Differenzialsperren | Vorne, Mitte und Hinten |

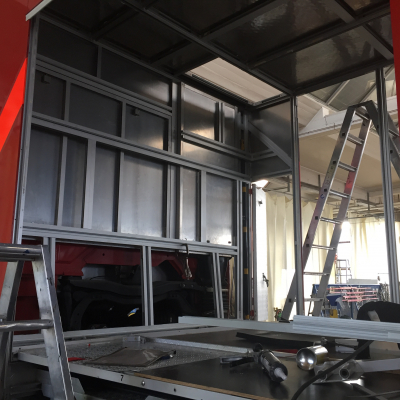

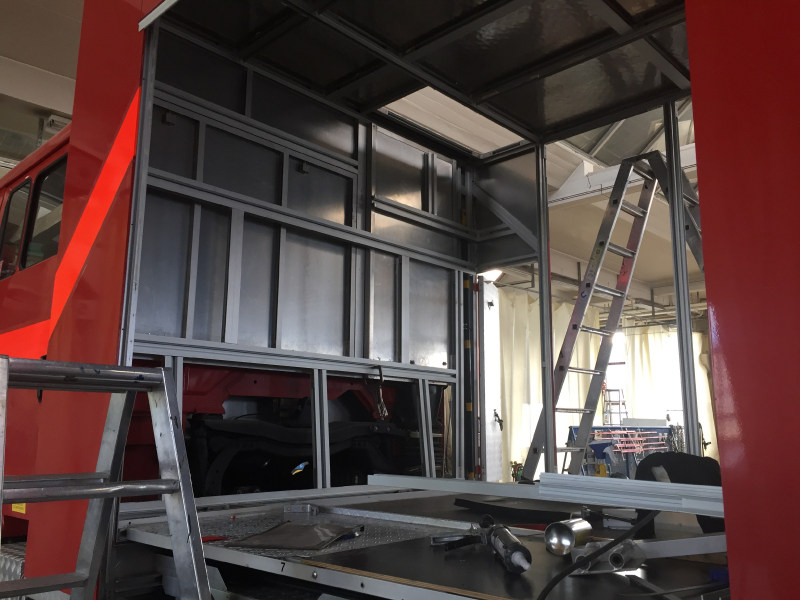

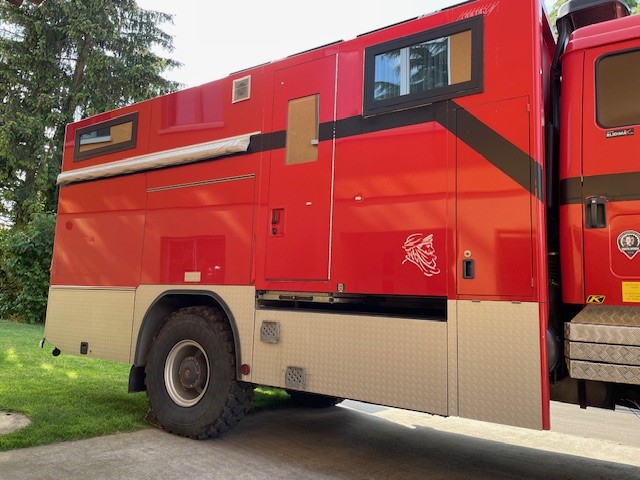

| Aufbauhersteller | Originale Box von GESER, Eigenausbau |
|---|---|
| Kabinenmaße (Innen) | L: 5420, B: 2320, H: 1890 |
| Kabinenmaße Abmessungen (außen) | L: 5500, B: 2500, H: 2100 |
| Material der Kabine | Aluminium |

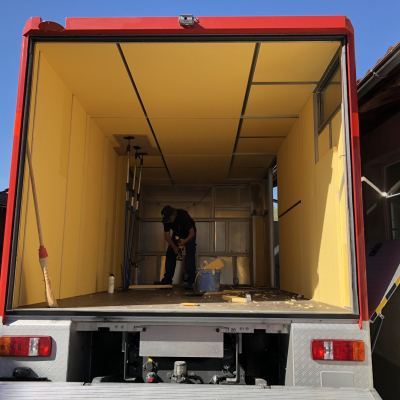

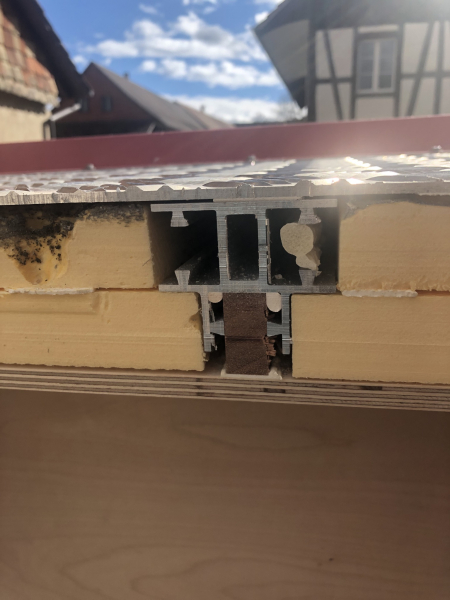

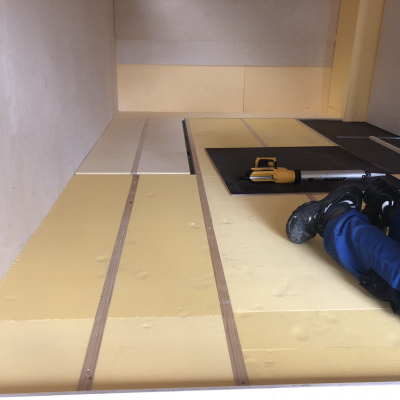

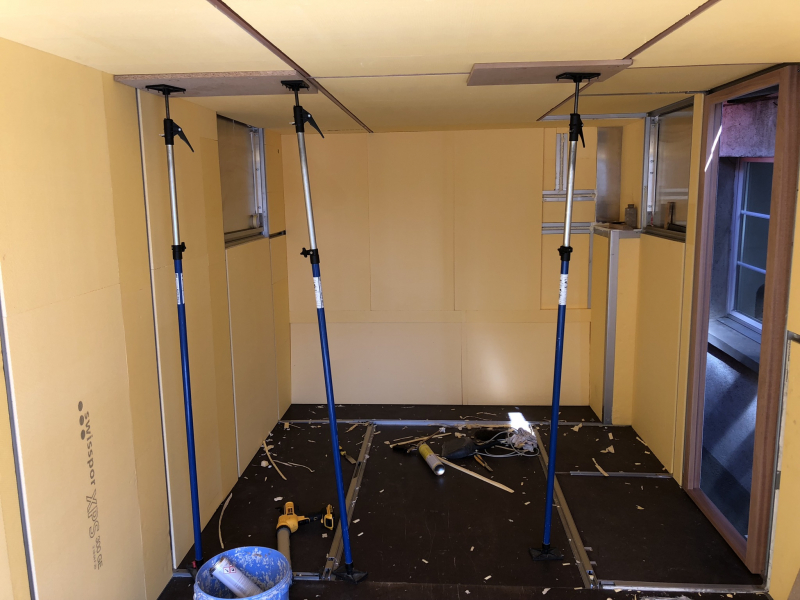

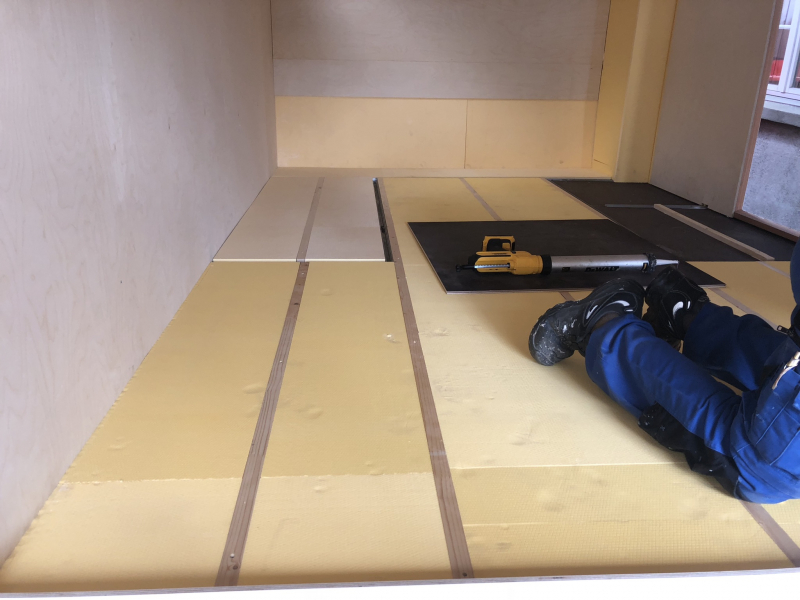

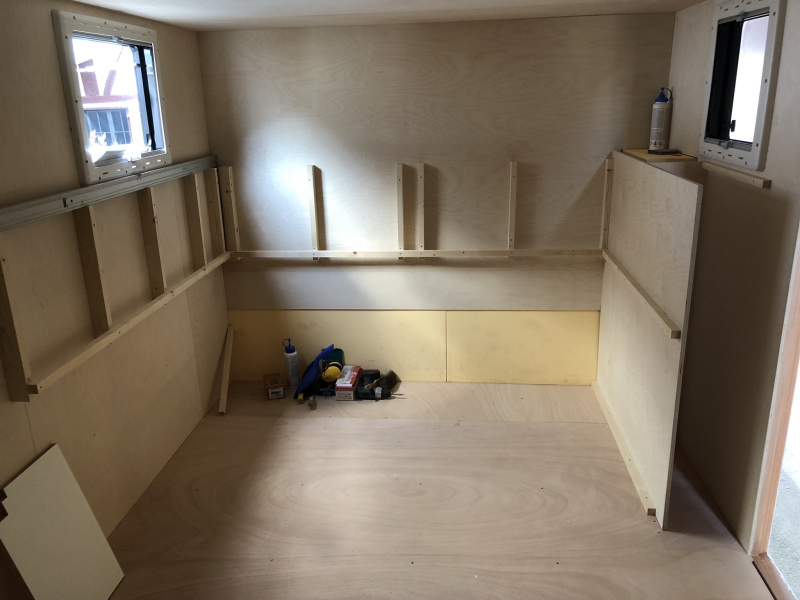

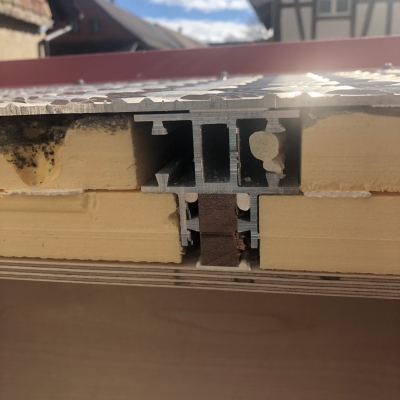

| Art und Stärke der Dämmung | 2mm Aluminium, 60mm XPS, 9mm Birkensperrholz |
| Anzahl der Schlafplätze | 5 - 6 |

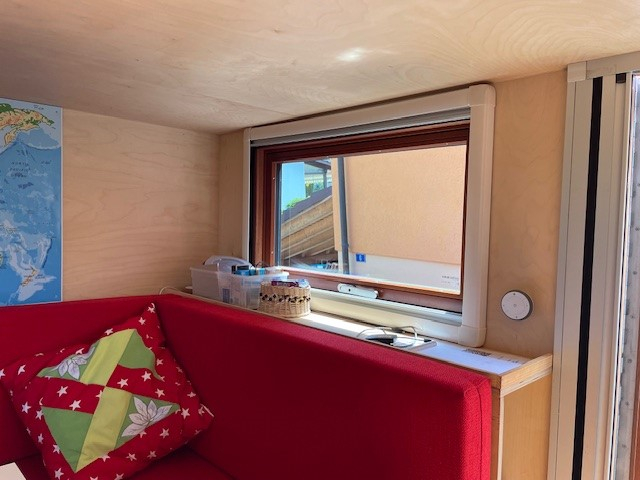

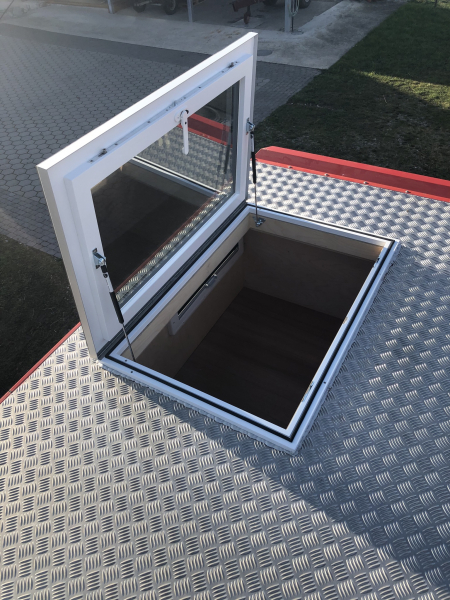

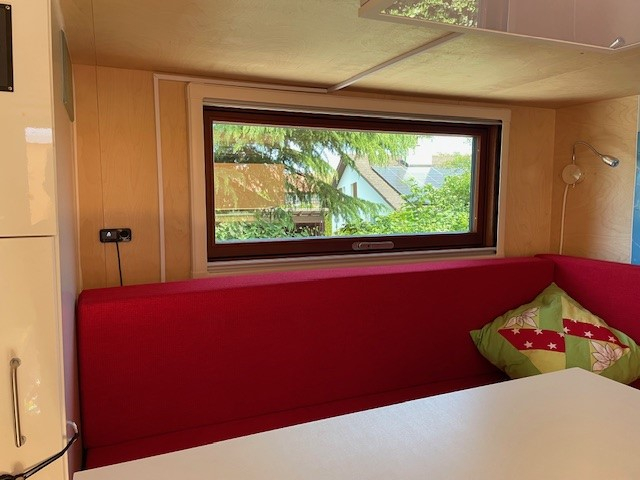

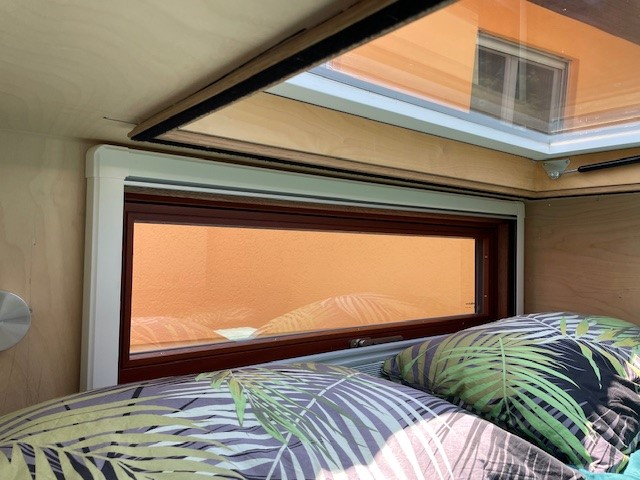

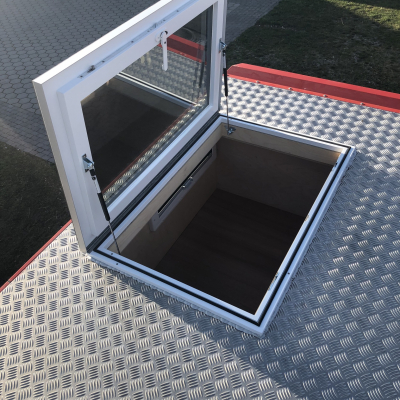

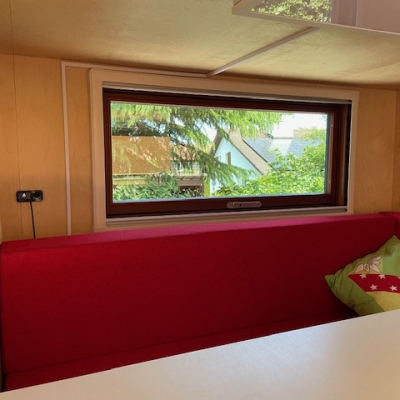

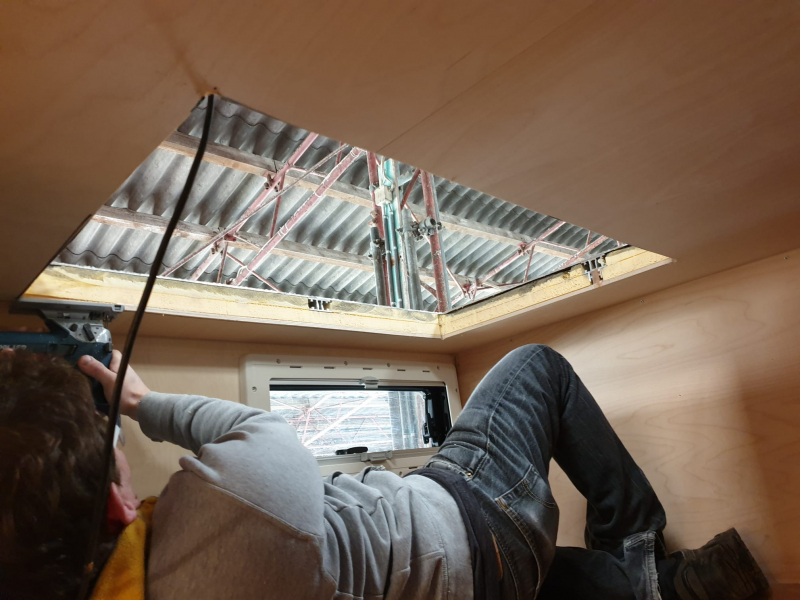

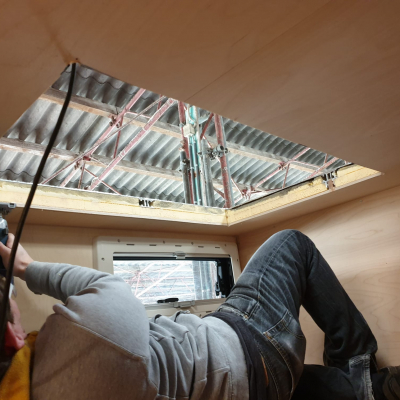

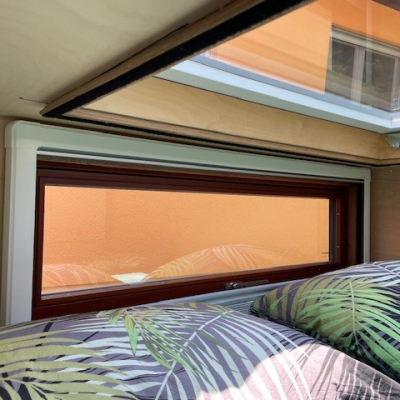

| Fenster | Seitenfenster von Insolito, Dachfenster von INSOLITO |
| Sonstiges | |

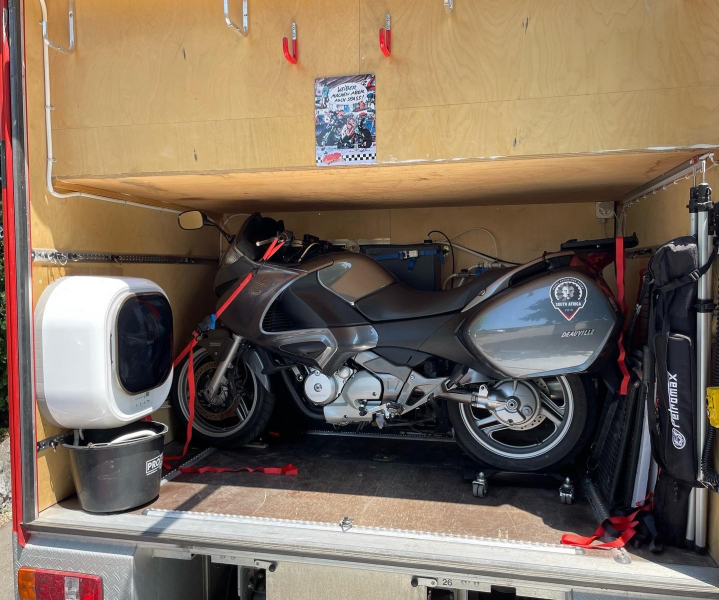

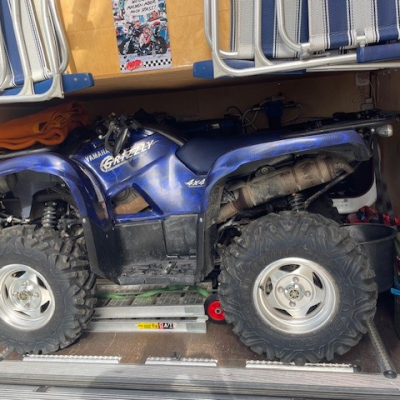

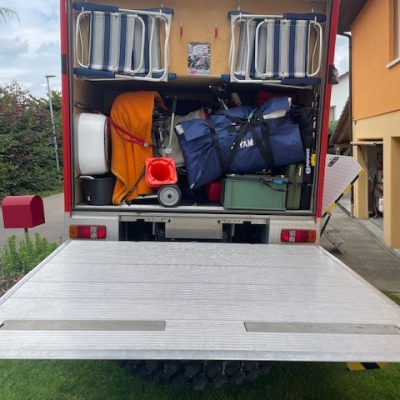

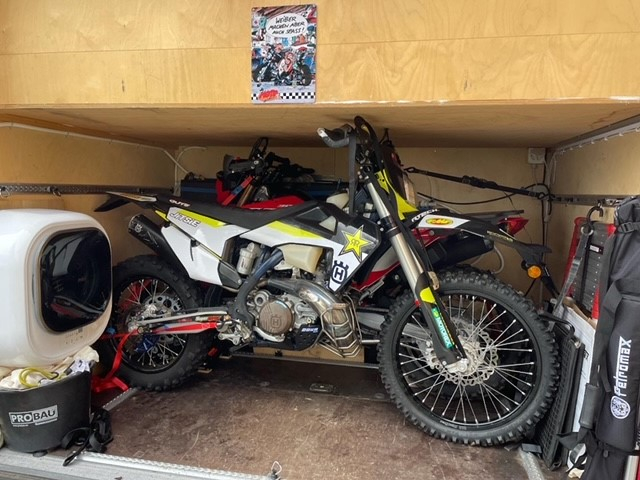

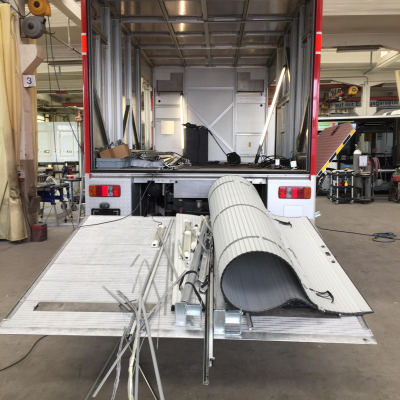

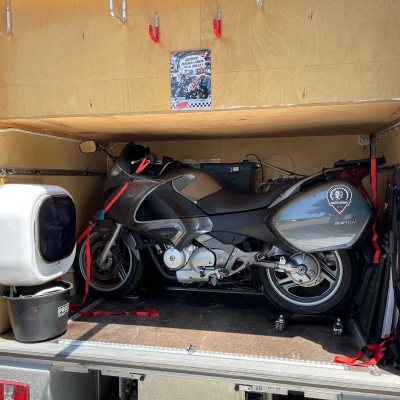

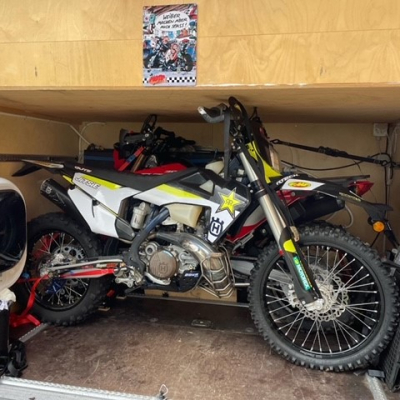

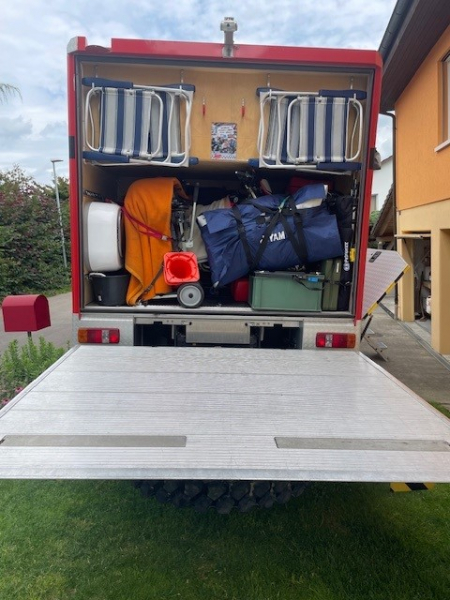

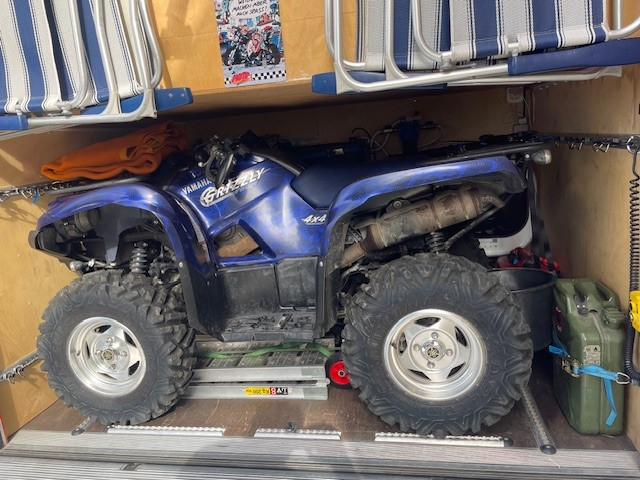

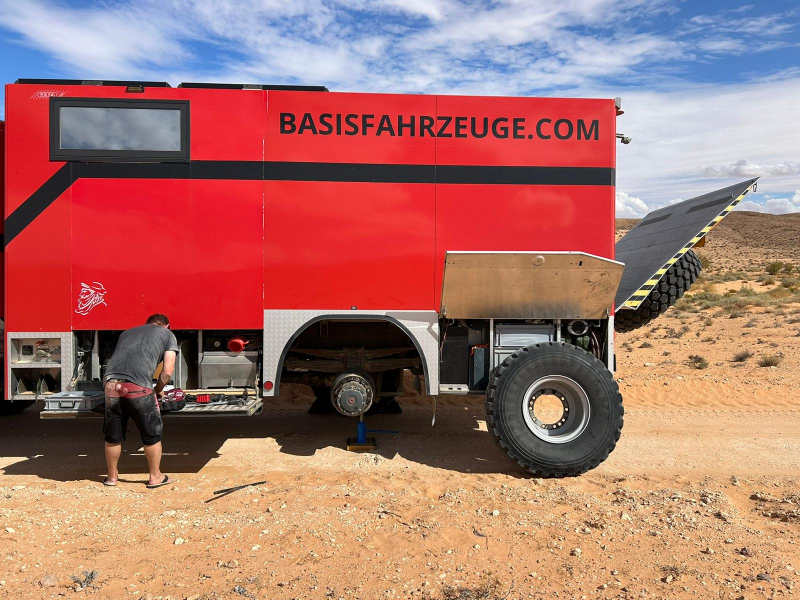

| In der Garage werden wahlweise ein ATV, Motorräder, Fahrräder und ab und zu ein Schlauchboot mitgeführt. Die Seitzfenster wurden durch Echtglasfenster von INSOLITO ersetzt. Hebebühne, auch als mobile Werkstatt ;-) | |

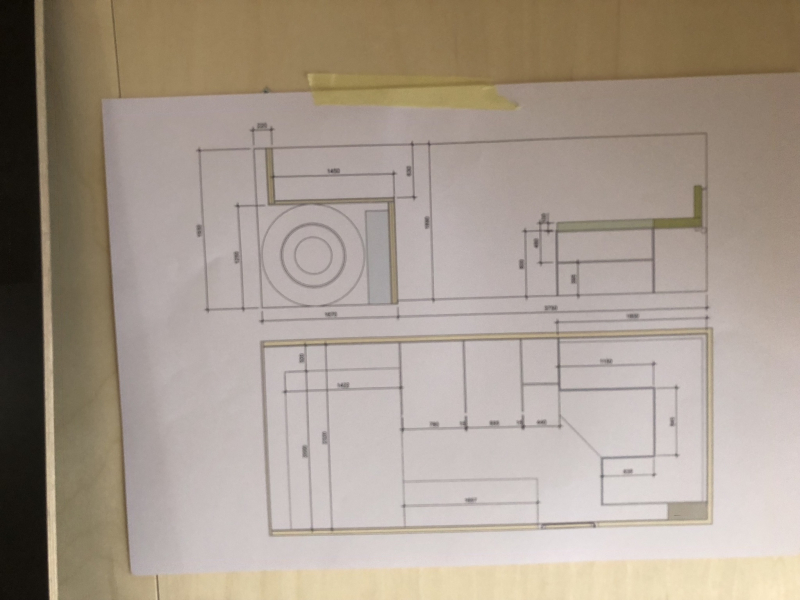

| Erläuterung Grundriss | |
|---|---|

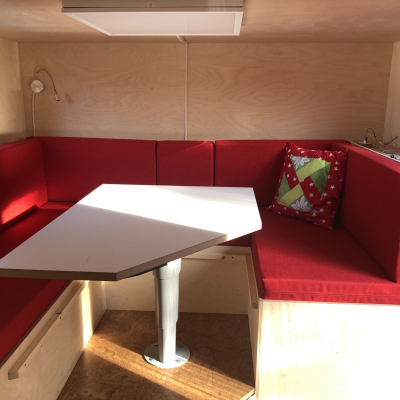

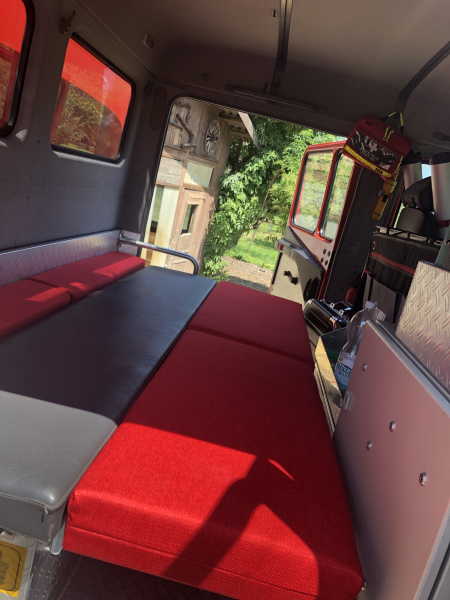

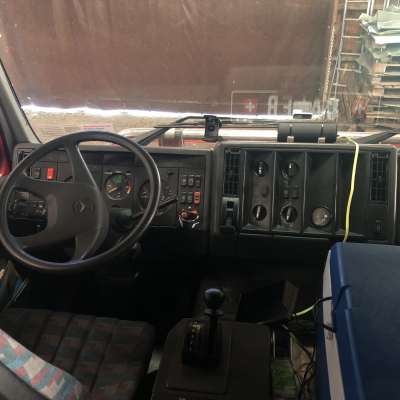

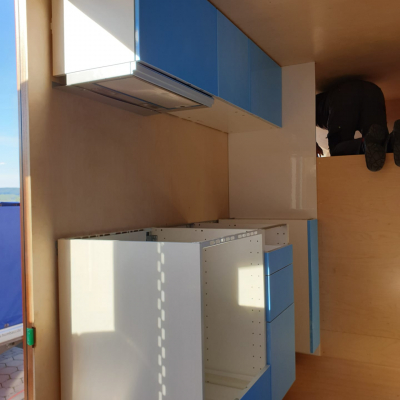

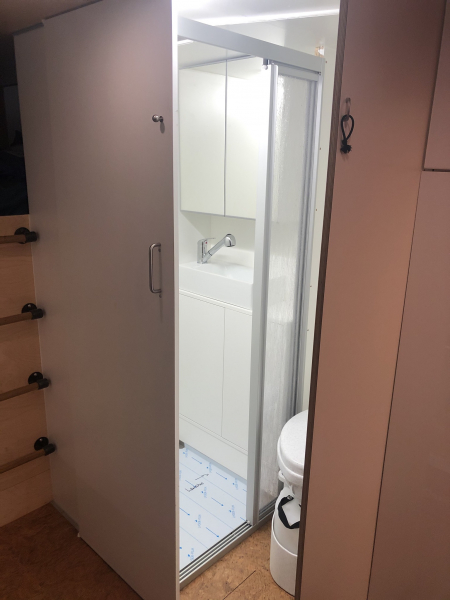

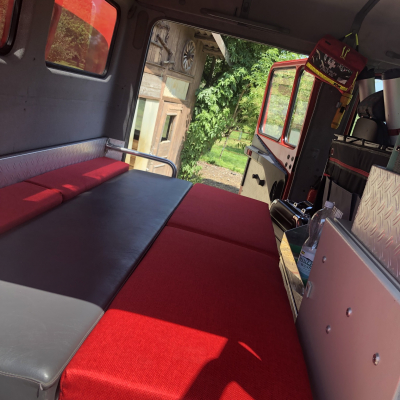

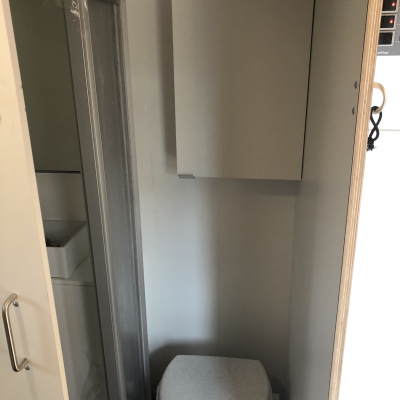

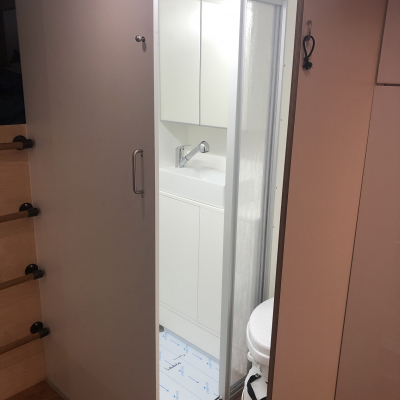

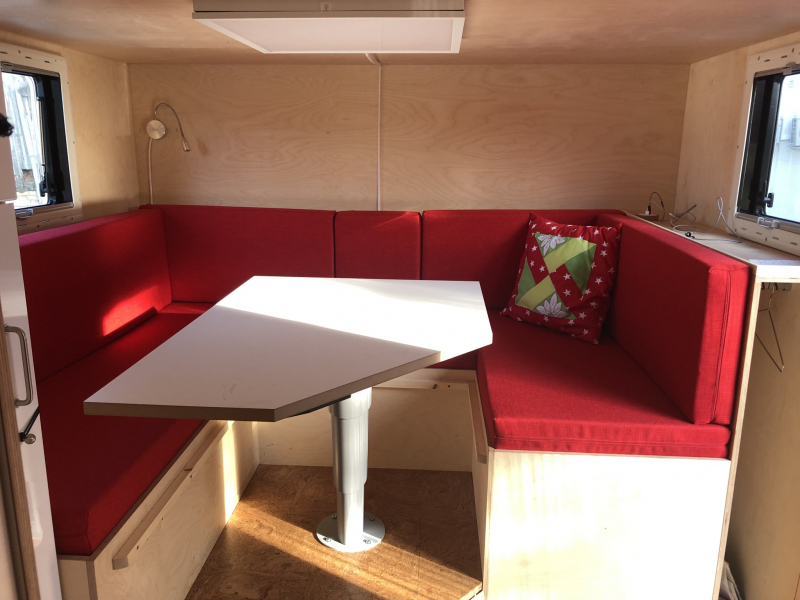

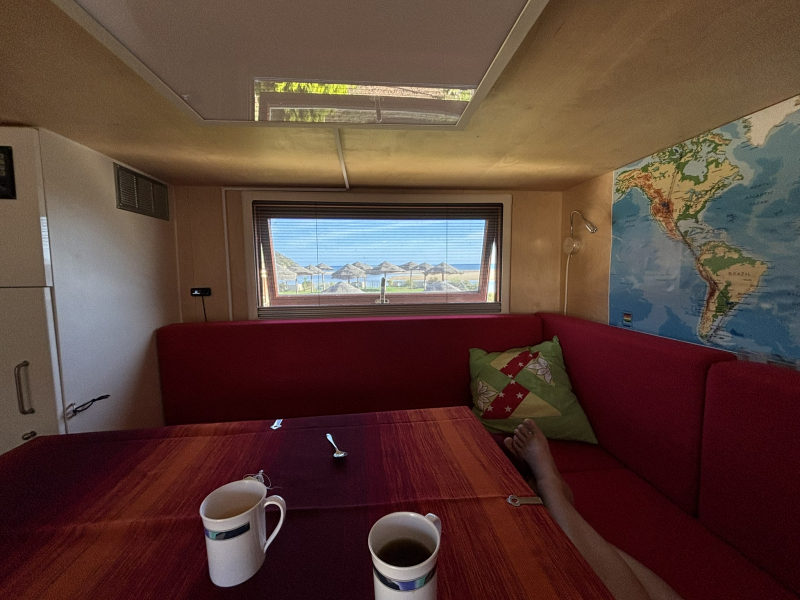

| Doppelbett über der Garage, Sitzgruppe/Bett, grosses WC/Bad, lange Küchenzeile, Sitzreihe in der Fahrerkabine zum Bett umbaubar. Verdunkelung der Fahrerkabine mit BLIDIMAX. |

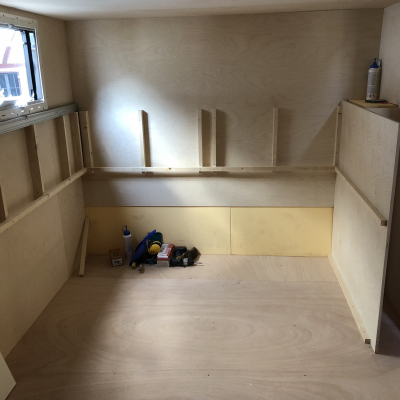

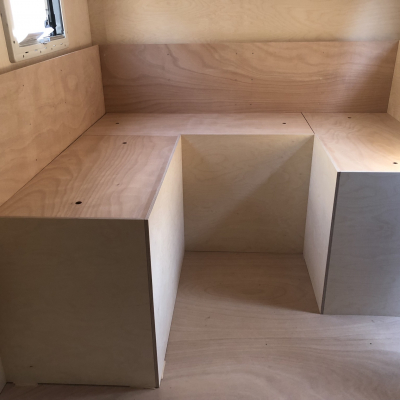

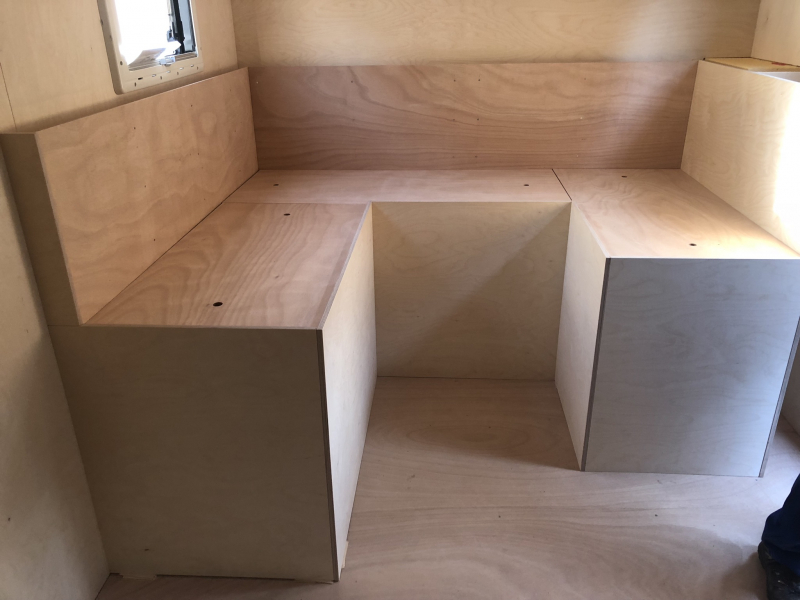

| Material des Möbelbaus | Multiplex und Sperrholz |
|---|---|
| Sonstiges | |
|

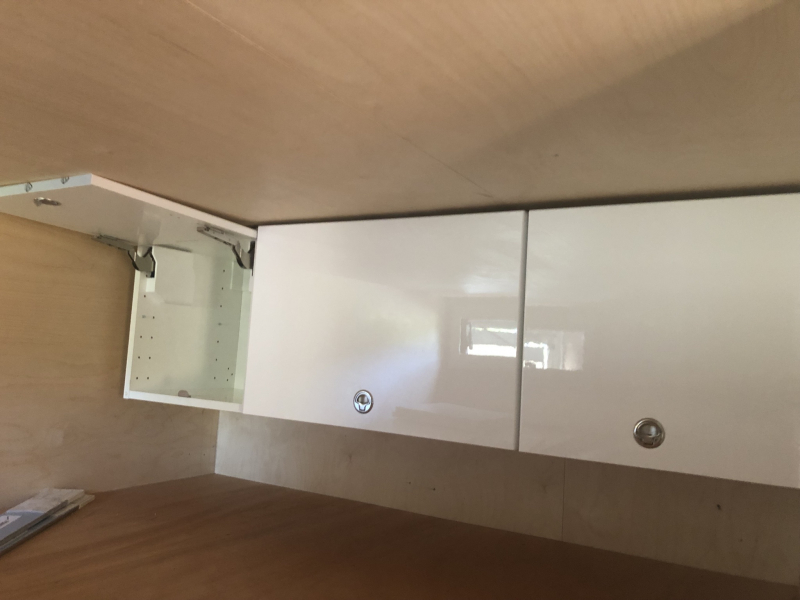

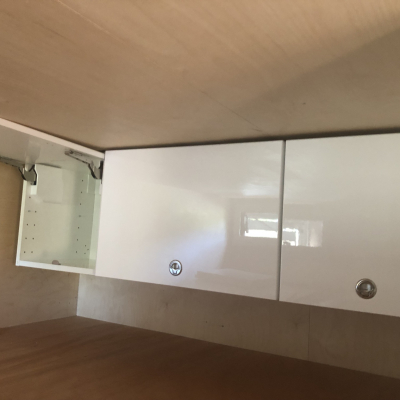

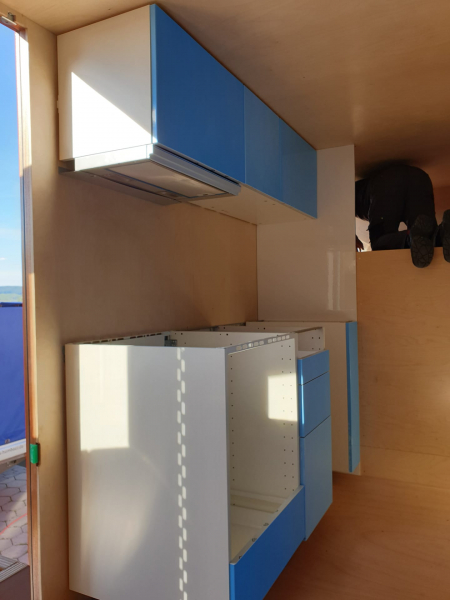

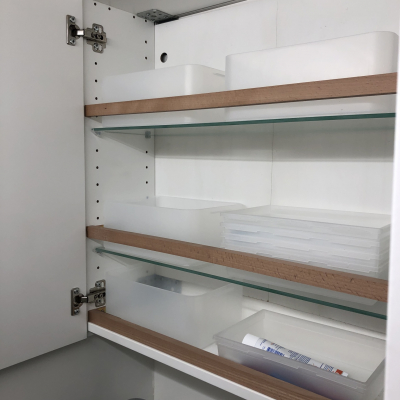

Diverse Möbel von IKEA, zusätzlich verschraubt/geklebt. Matratze von FANELLO. | |

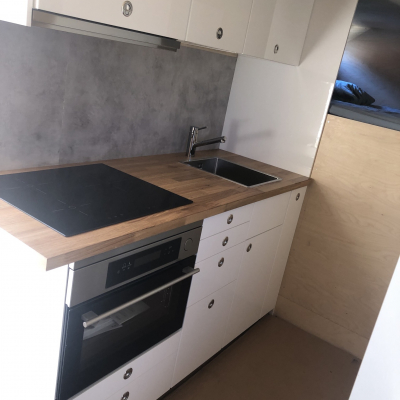

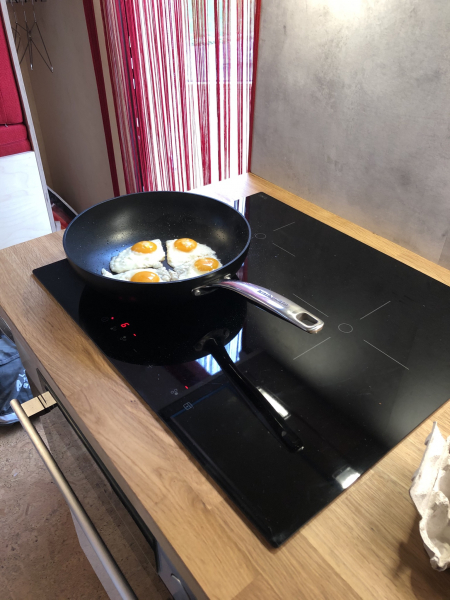

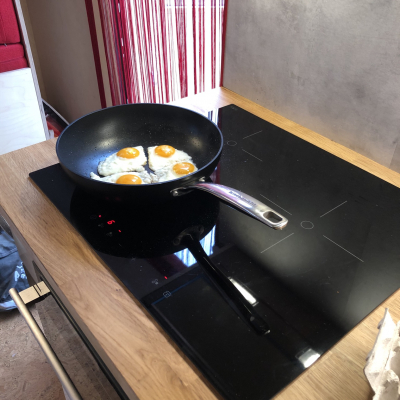

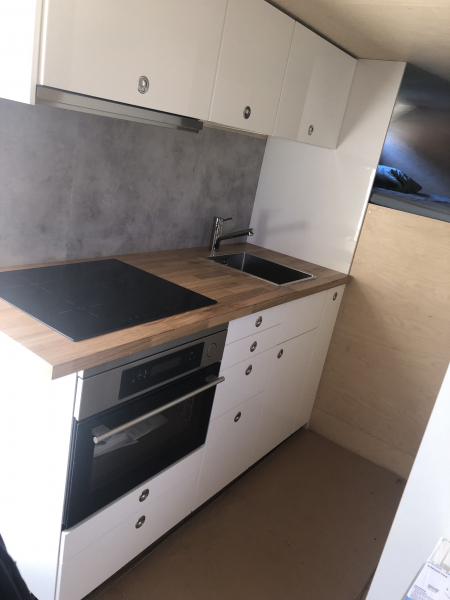

| Kocher | IKEA Induktionskochfeld |
|---|---|
| Gasinstallation | Keine |
| Sonstiges | |

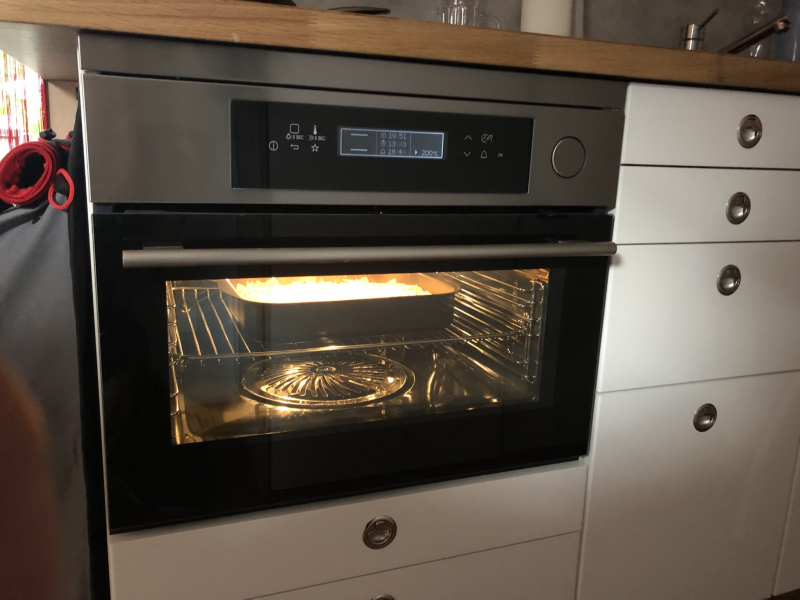

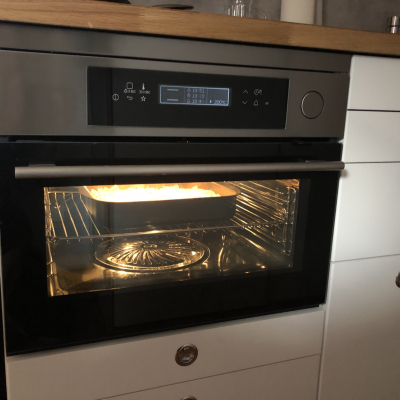

| IKEA Backofen/Steamer, Dampfabzug | |

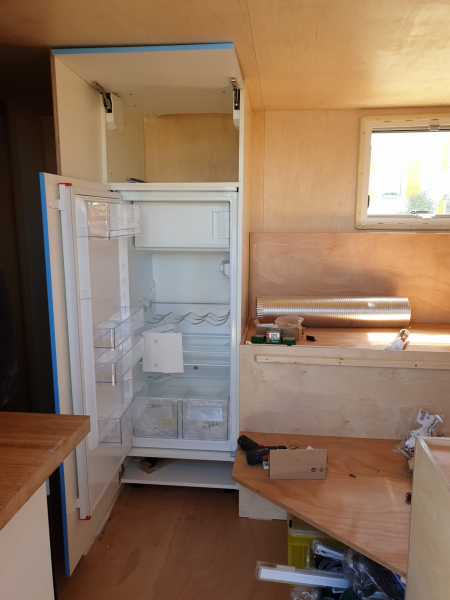

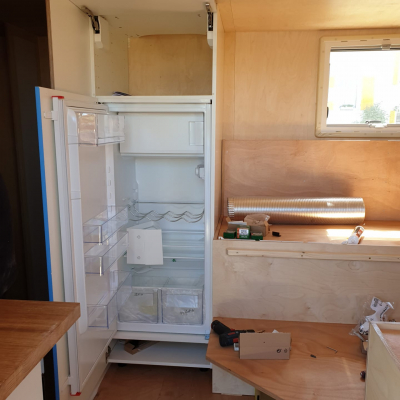

| Hersteller und Typ des Kühlschrank | IKEA 230V Kühlschrank mit Gefrierfach 172Lt/14lt |
|---|---|
| Sonstiges | |
| 12V Kühlbox in der Fahrerkabine | |
| Stromspannung im Chassis | 24V |
|---|---|
| Stromspannung im Aufbau | 230V |
| 110V / 230V im Aufbau? | Ja |

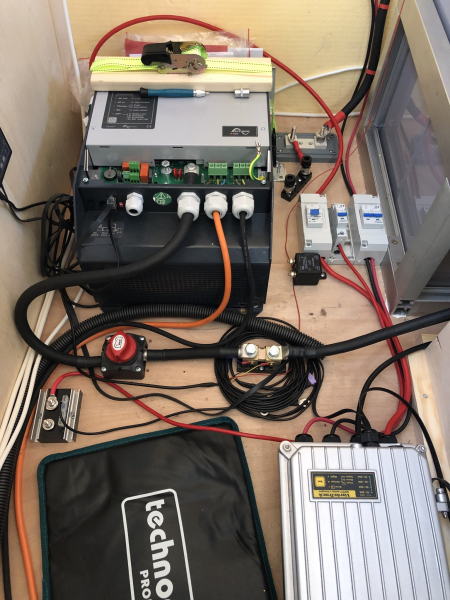

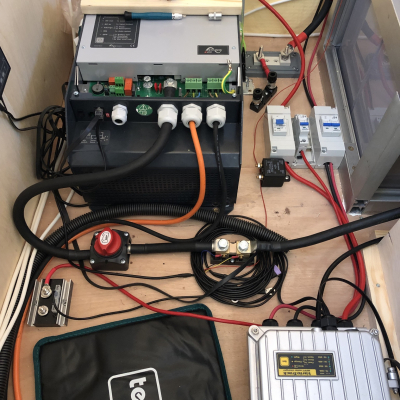

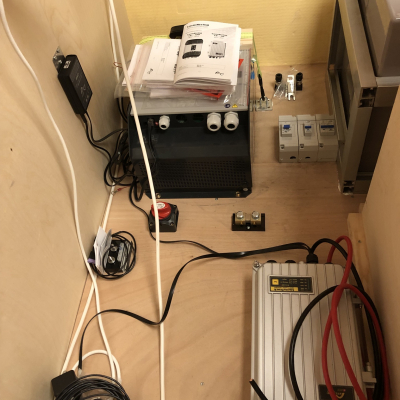

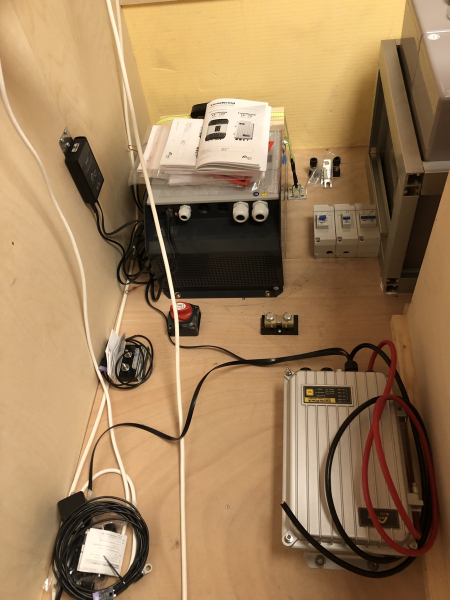

| Wechselrichter | STUDER XTH 5000-24 |
| Sontiges | |
| LED Leuchten im gesamten Aufbau. | |
| Batteriekapazität im Aufbau | 670 Ah |
|---|---|

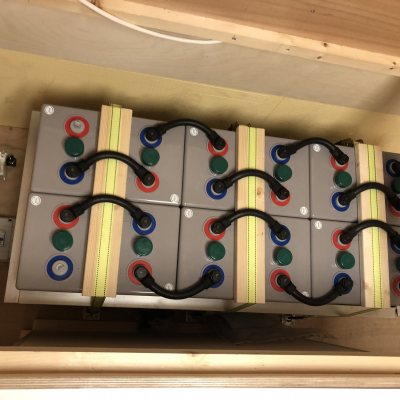

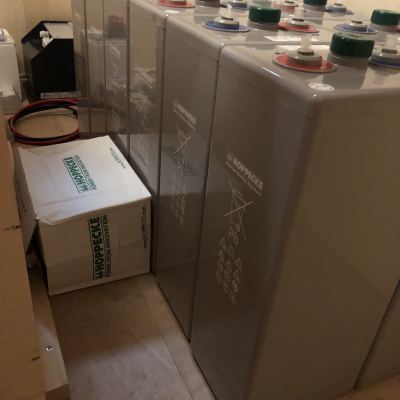

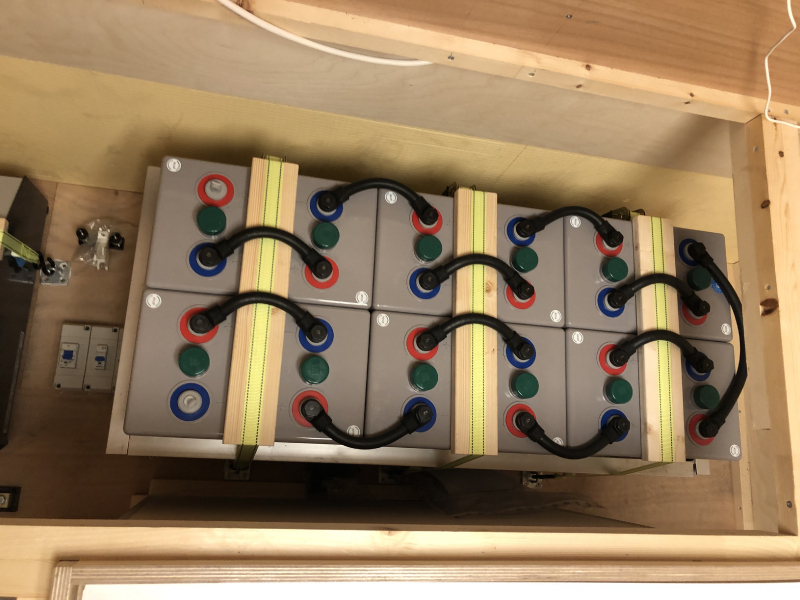

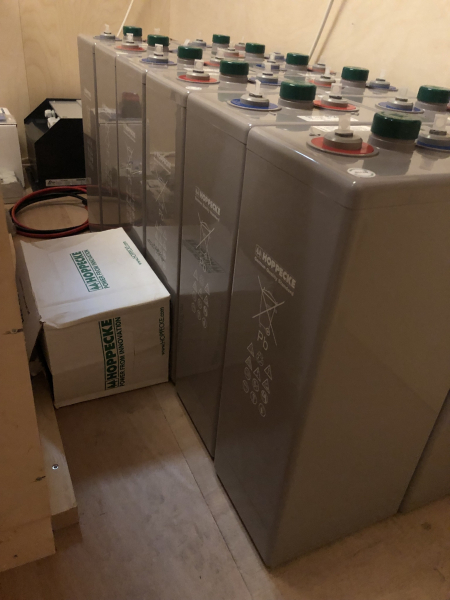

| Batterietyp | HOPPECKE sun power GEL 2V-Zellen |
| Batterieladegerät für Aufbaubatterien | STUDER XTH 5000-24 |

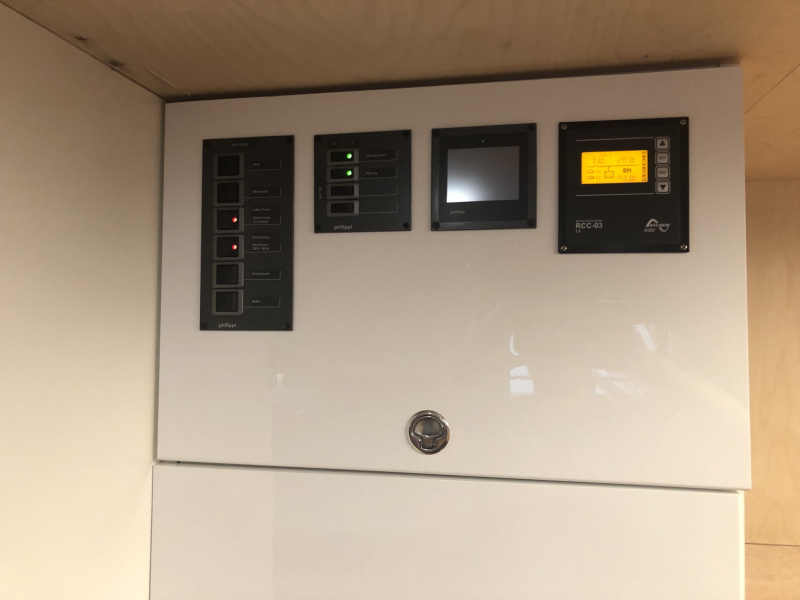

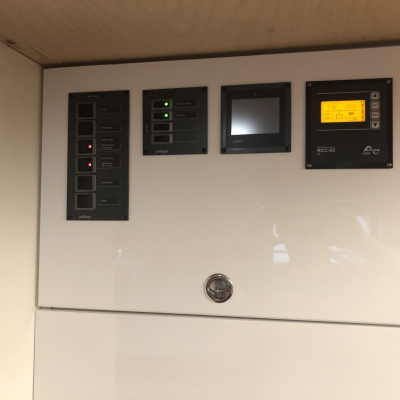

| Batterieüberwachung | STUDER BSP500 und RCC-03 |

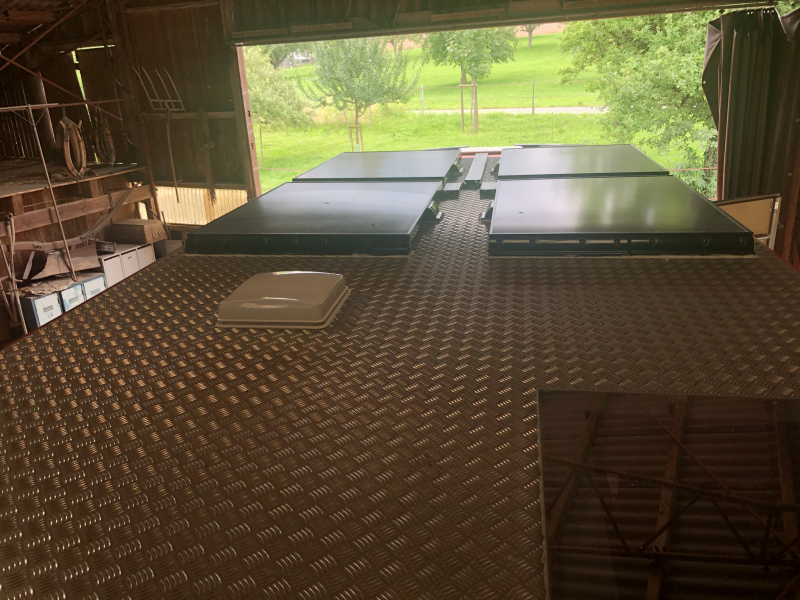

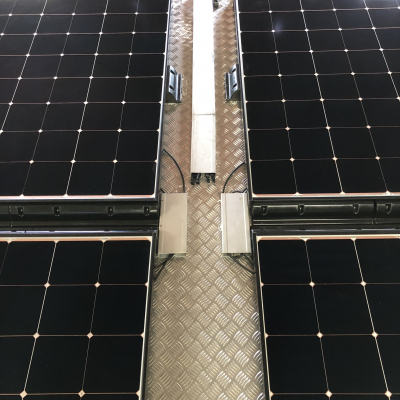

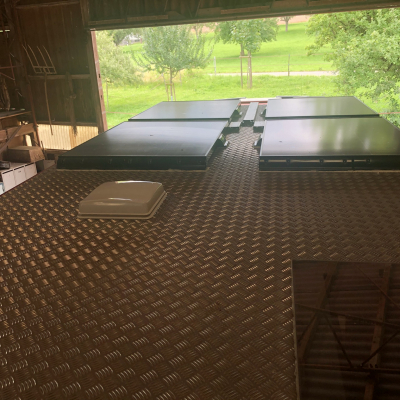

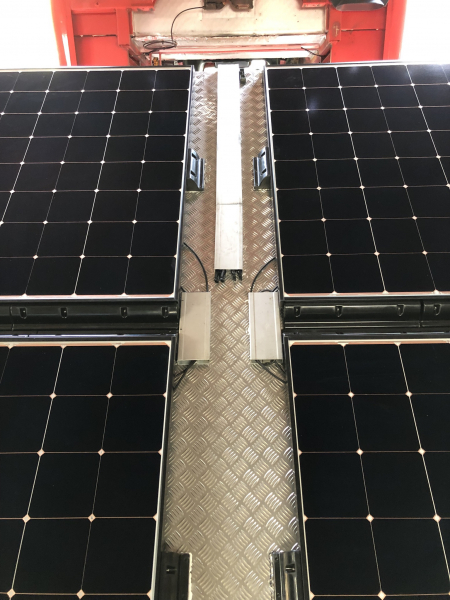

| Solarkapazität | 4 x SHARP (NQR256A) = 1024Wp |
|---|---|
| Solarregler | STUDER Vario Track MPPT-Regler VT65 |
| Brennstoffzelle | Nein |
| Generator | Honda Inverter 2,2i (noch nie benützt) |
| Sonstiges | |
| Stromspeisung über Generator bei der Fahrt (24V/80A) | |

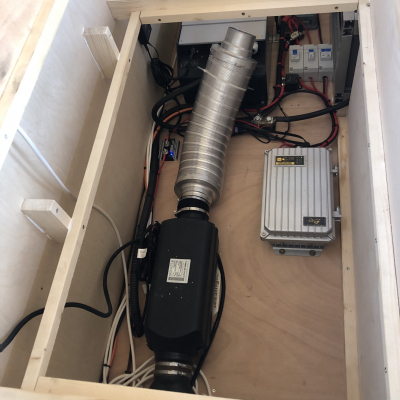

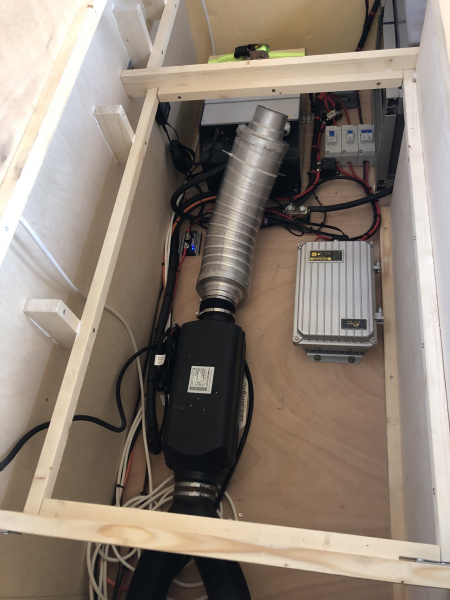

| Hersteller und Typ der Heizung | PLANAR 44D |
|---|---|
| Warmwasseraufbereitung | ELGENA 10lt Elektroboiler |
| Fahrerhausheizung | Motorabwärme |
| Erläuterung Gasanlage | |
|---|---|
| Keine |

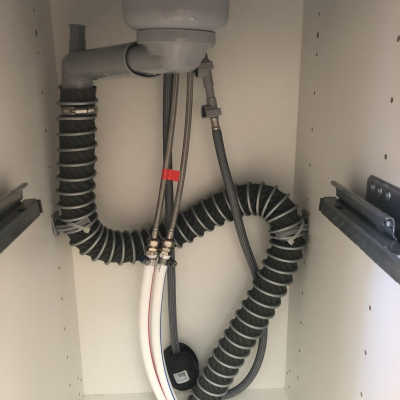

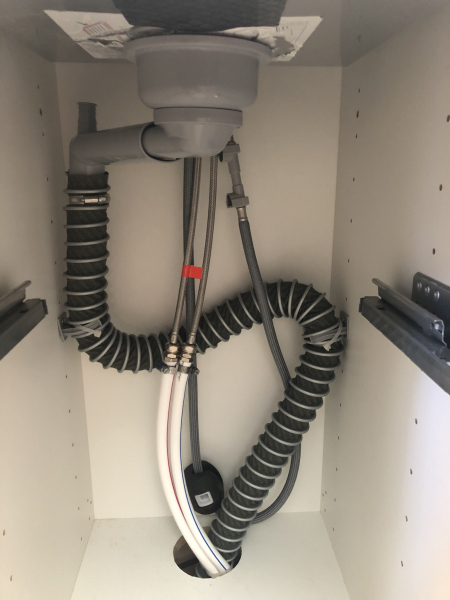

| Wasserführung | 10mm Kunststoffwasserschläuche |
|---|---|

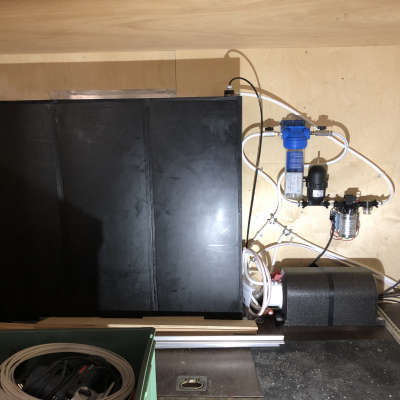

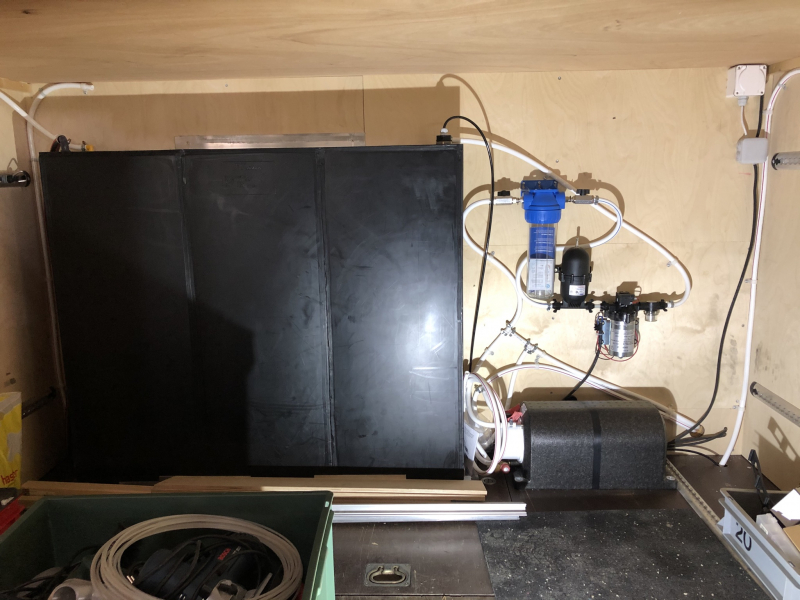

| Wasserfiltersystem | WM Aquatec Kombifilter in der Grösse M |

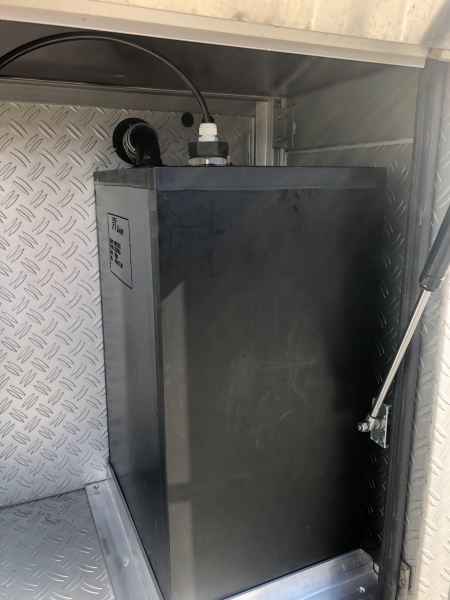

| Volumen der Frischwassertanks | 262lt |
| Volumen der Abwassertanks | 2 x 62lt |

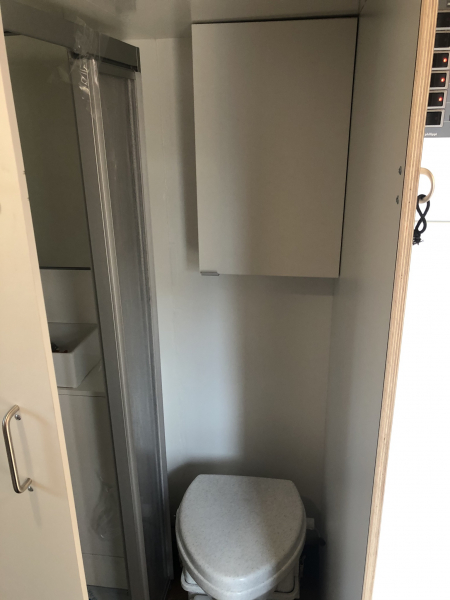

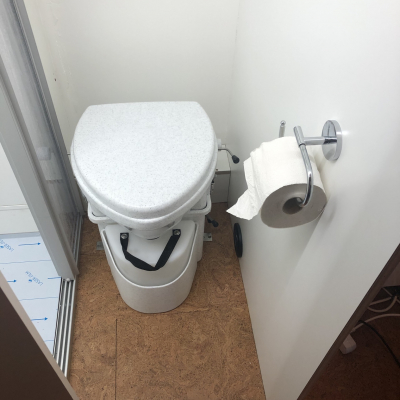

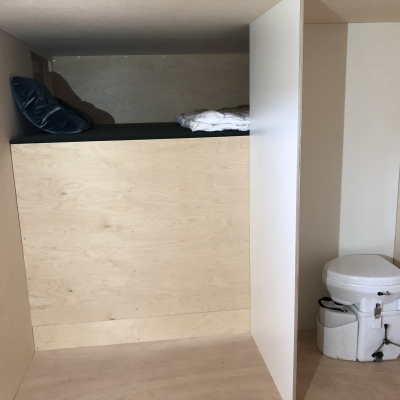

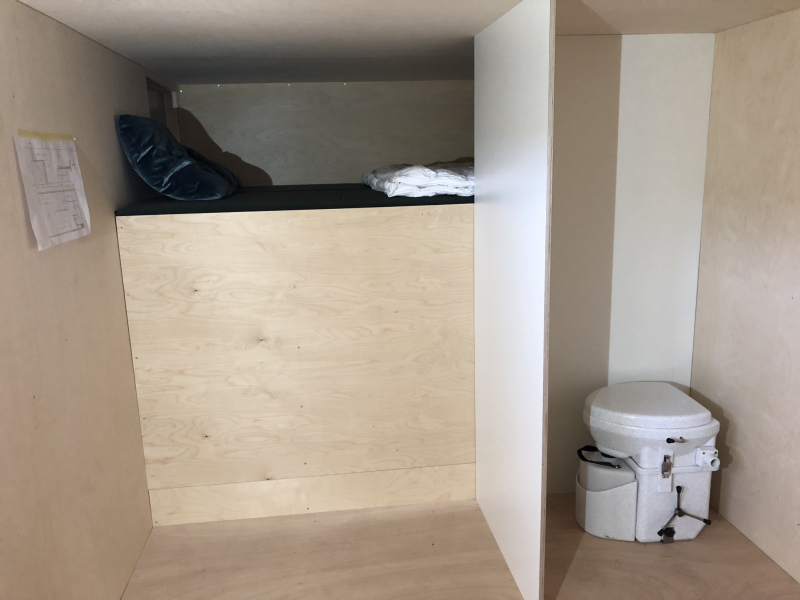

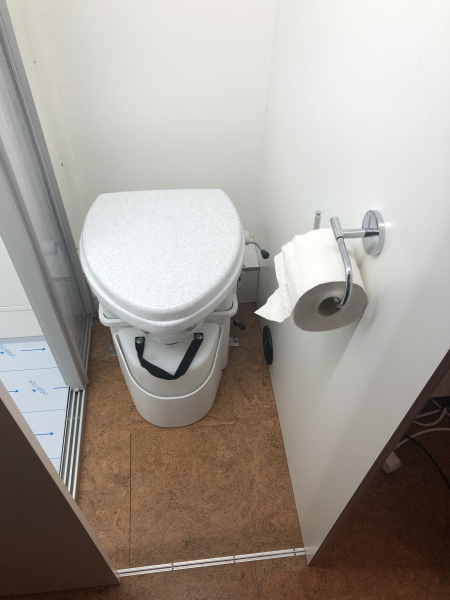

| Hersteller und Art der Toilette | Trockentrentoilette von TOMTUR |
|---|

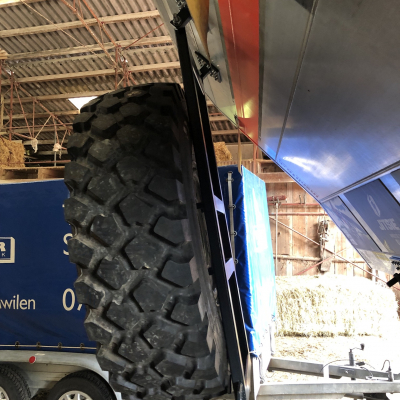

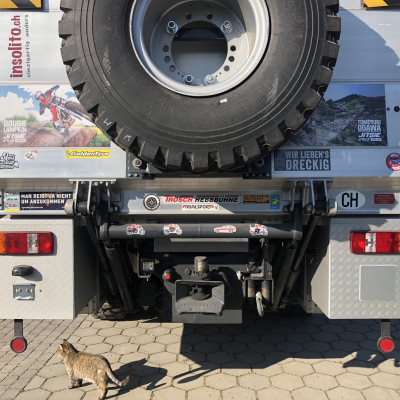

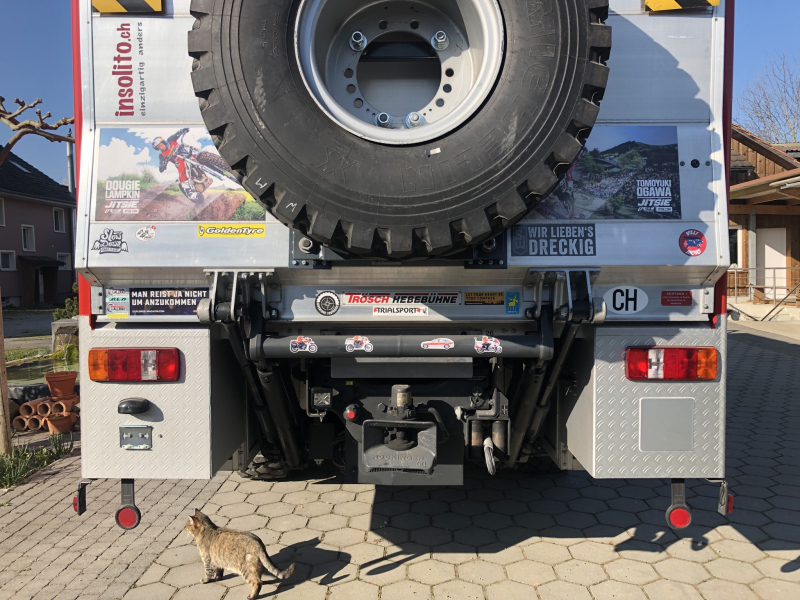

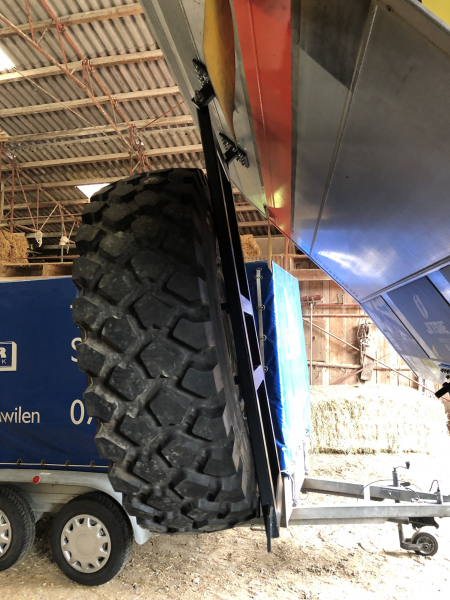

| Heckträger | Eigenbau für Reserverad |
|---|---|
| Dachgepäckträger | Keiner |

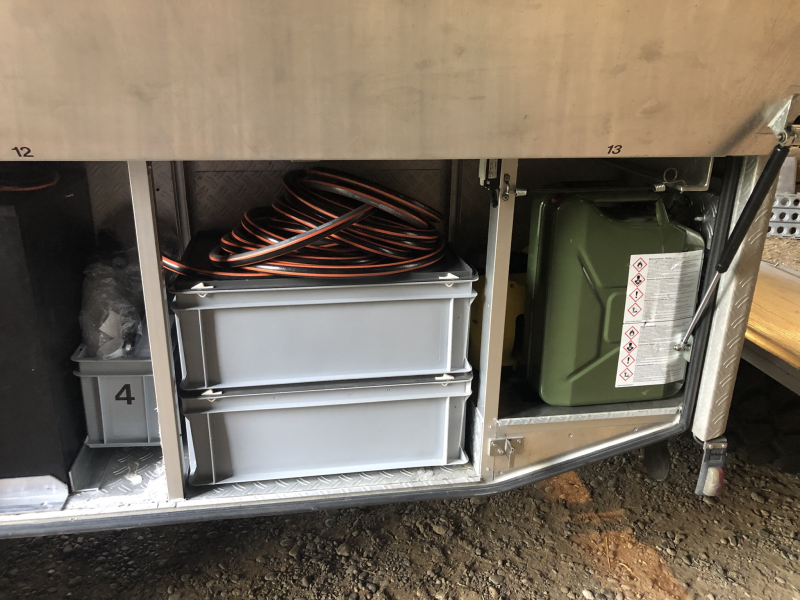

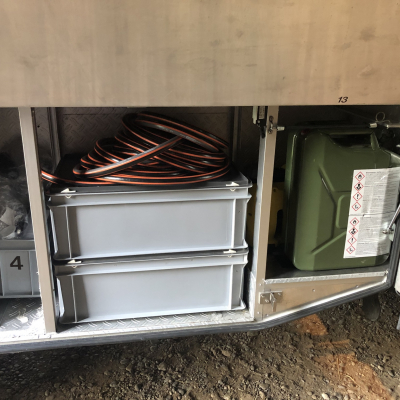

| Stauboxen | 4 x original von der Feuerwehr übernommen |

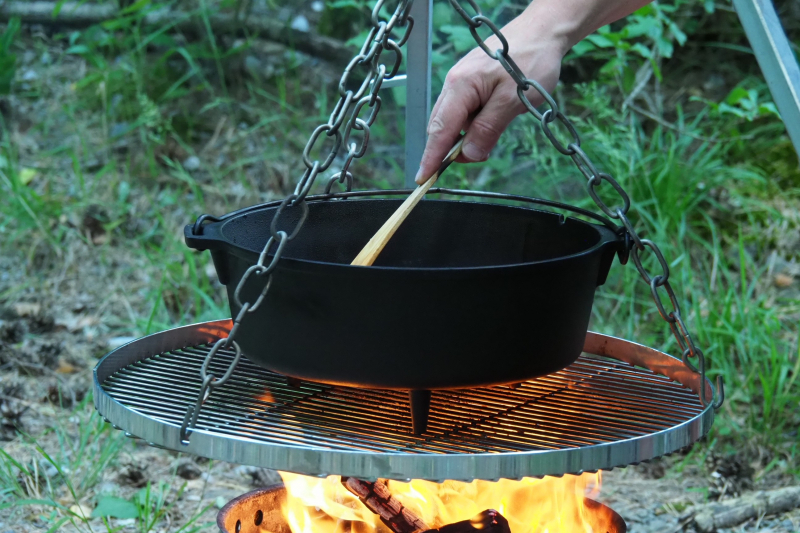

| Außenkochstelle | Petromax Atago mit Dreibein |

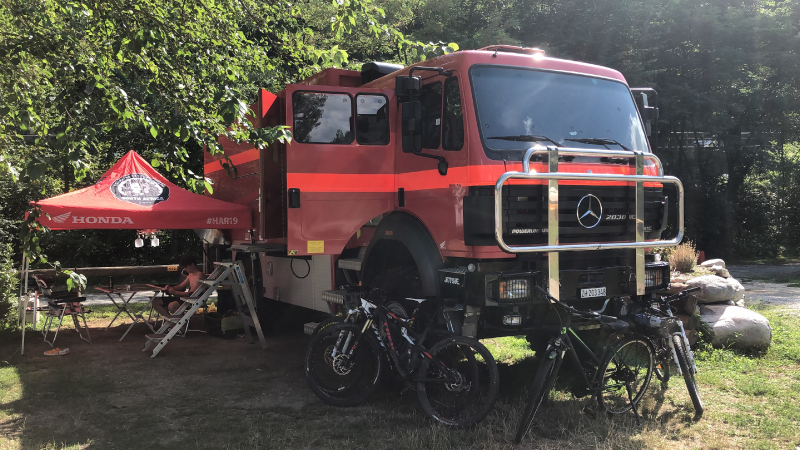

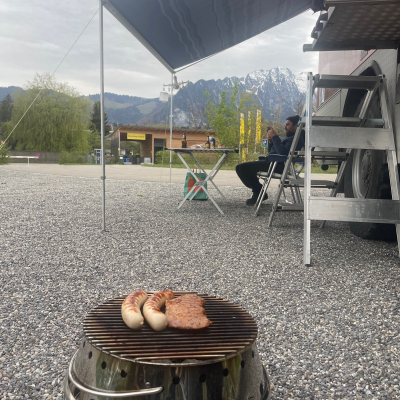

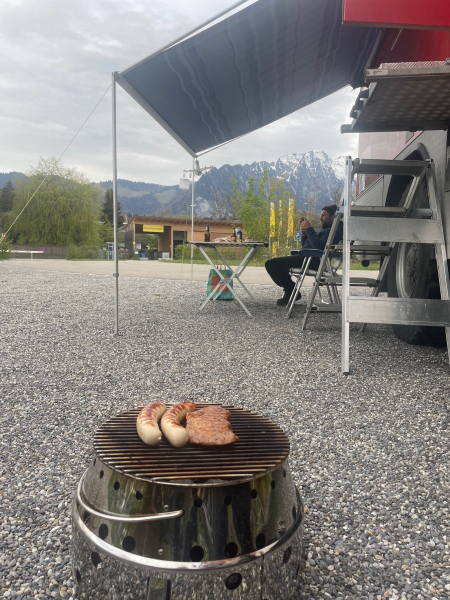

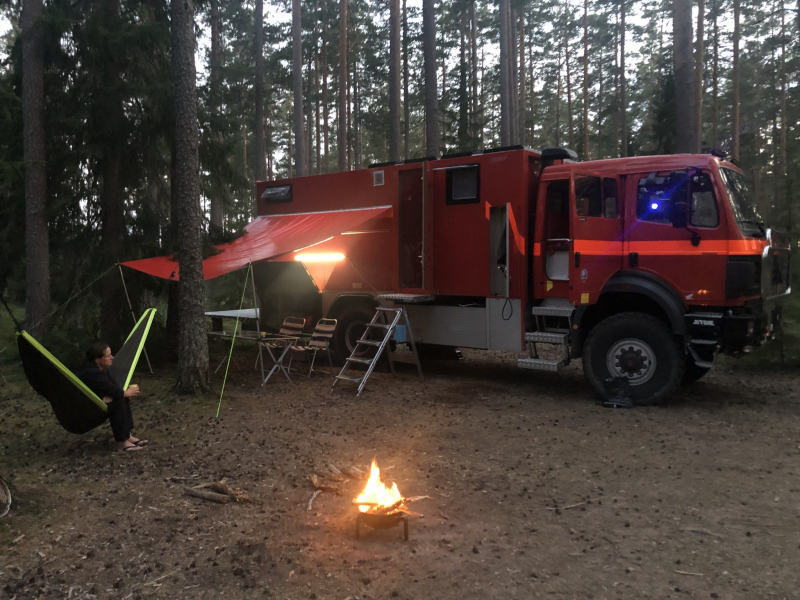

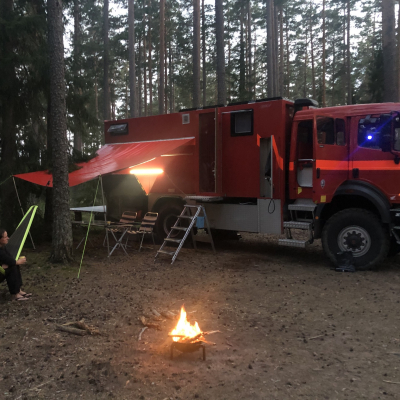

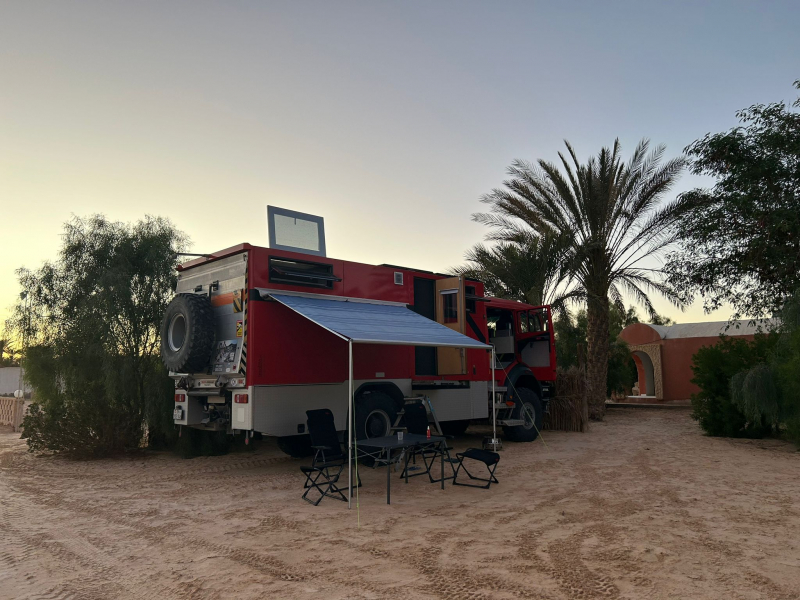

| Markise | Kederschiene mit massgefertigter LKW-Plane |
| Sonstiges | |

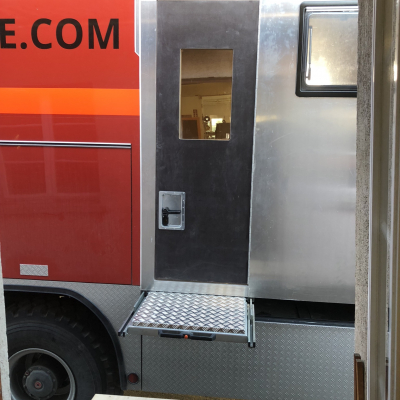

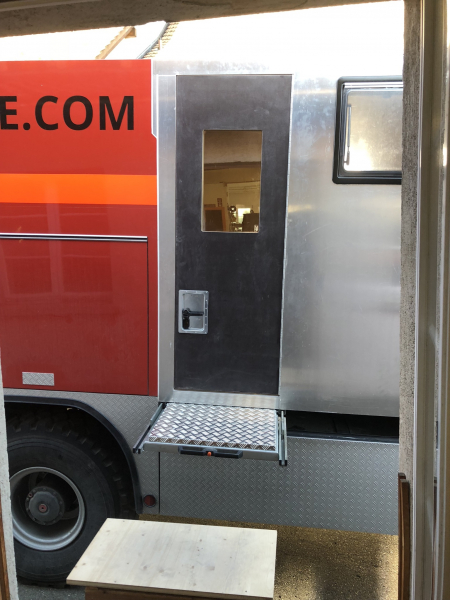

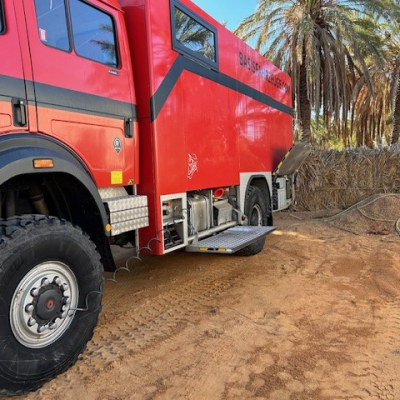

| LED Aussenbeleuchtung, Aussendusche in Staufach hinter Doka (Wasserziege), Einstiegstreppe (Little-Jumbo) | |
