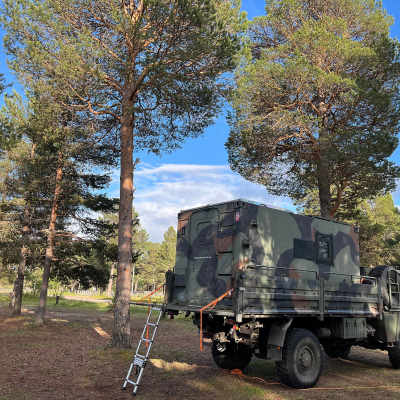

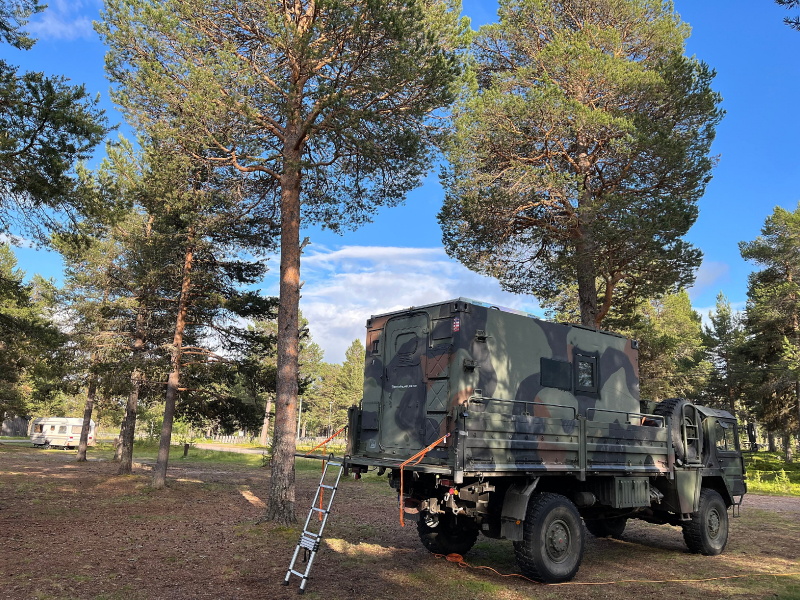

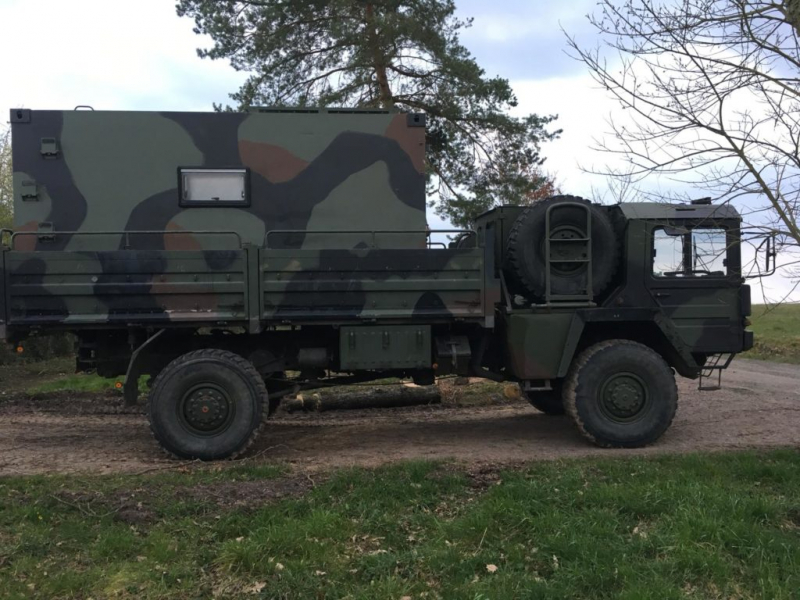

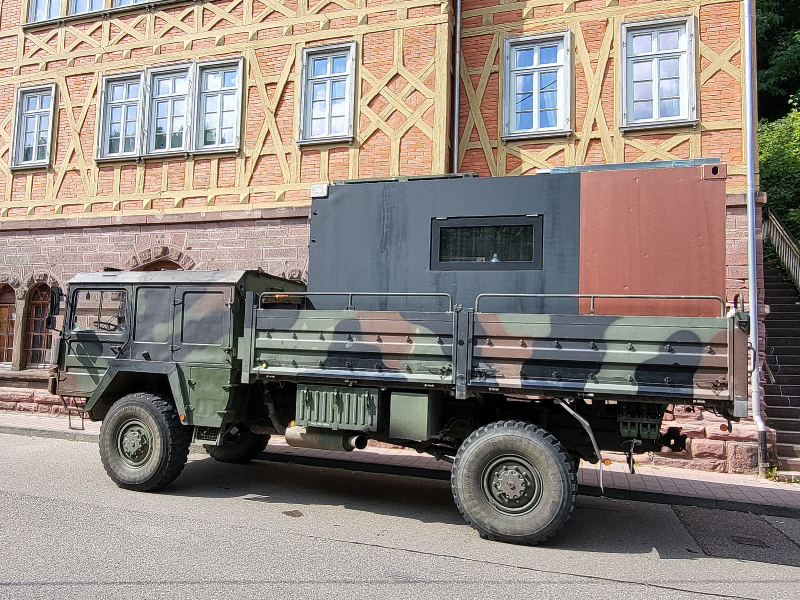

Geplant ist der Aufbau eines geländegängigen Familienwohnmobils für 2 Erwachsene und 2 Kinder. Aktuell erfolgt der Umbau des Shelters, dass er in Zukunft von 4 statt nur von 2 Personen genutzt werden kann. Daher ist dies hier work in progress. Ich versuchen den Baufortschritt auch in unregelmäßigen Abständen auch auf meinem Blog zu dokumentieren.

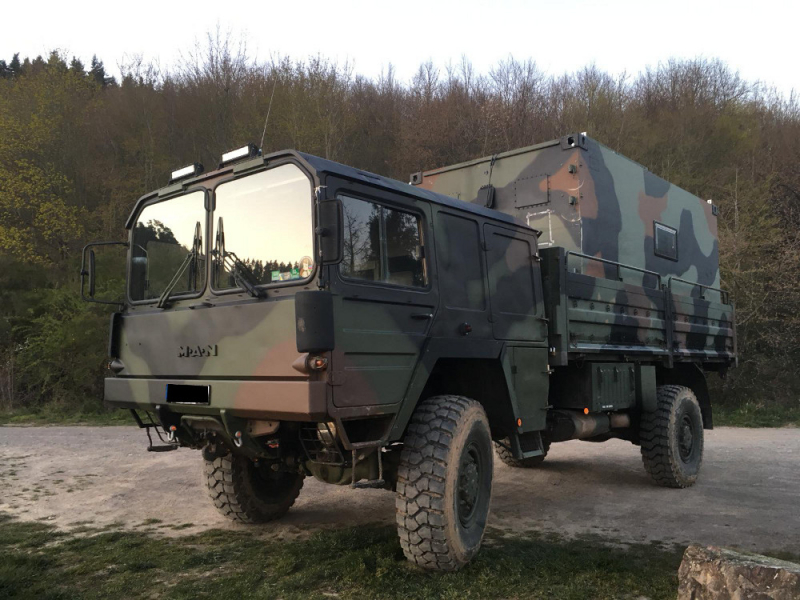

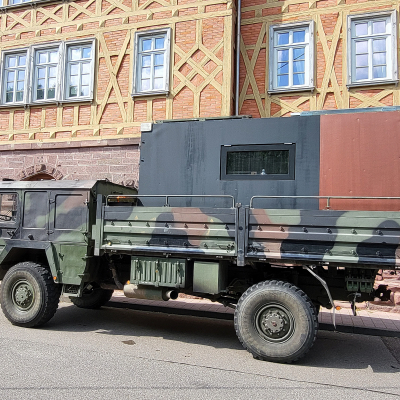

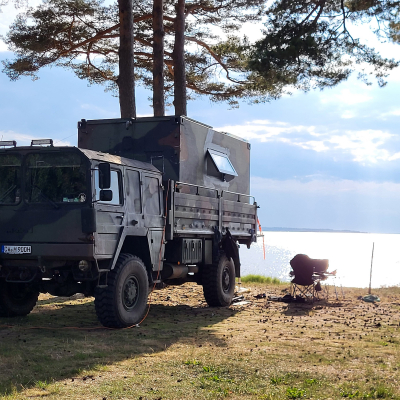

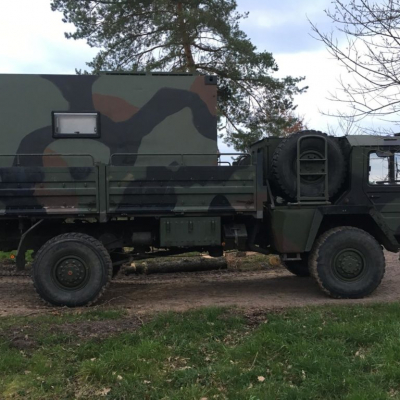

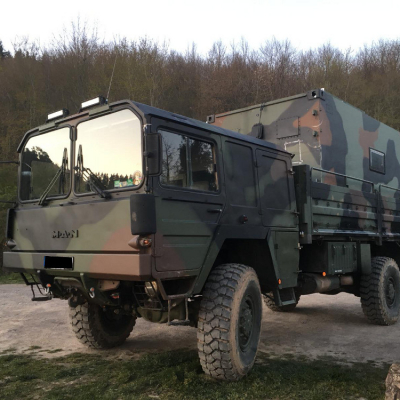

| Fahrzeughersteller und Typ | MAN Kat1 4x4 MIL 5 GL W |
|---|---|
| Name des Halters | Florian |
| Webseite | http://brikettwerfer.de |
| Baujahr | 1978 |
| Fahrzeug steht zum Verkauf? | Nein |
| Motortyp | Deutz F8L413 F - Luftgekühlter V8-Diesel-Direkteinspritzer |
|---|---|
| Hubraum | 12675 cm³ |
| Zylinderzahl | 8 |
| Motorleistung in PS | 256 |
| Drehmoment | 785 Nm |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 4.500 mm |
| Anzahl der zugelassenen Sitze | 4 |
| Reifengröße | 14R20 |
| Tankkapazität | 270l |
| Dieselfilter | Nein |
| Allrad zuschaltbar oder permanent | permanent |
| Differenzialsperren | Hinten, Mitte |
| Aufbauhersteller | Zeppelin FM2 Shelter |
|---|---|
| Material der Kabine | Alu - Dämmplatte - Alu |
| Art und Stärke der Dämmung | 6cm Shelter + zusätzlich 13 - 25mm Armaflex |
| Anzahl der Schlafplätze | 4. 1 Stockbett, 1 Doppelbett zum Ausziehen |
| Fenster | 2 |
| Zwischenrahmen | Shelter als Last auf dem original Pritsche |

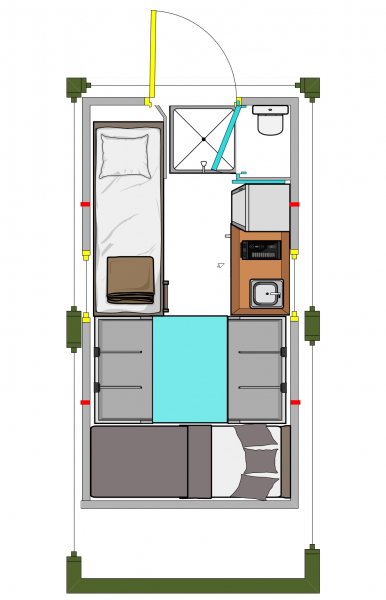

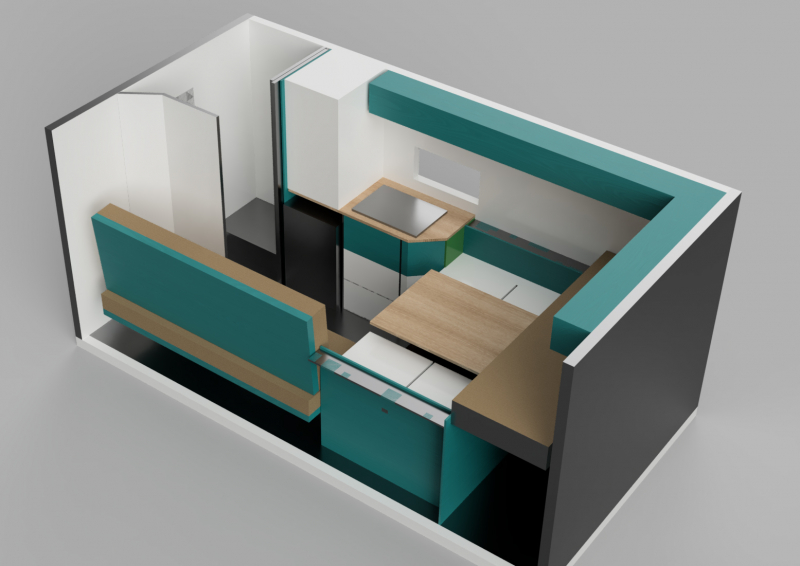

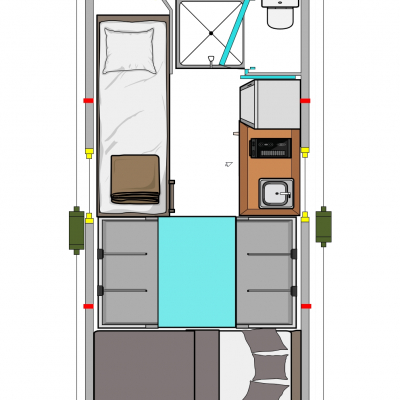

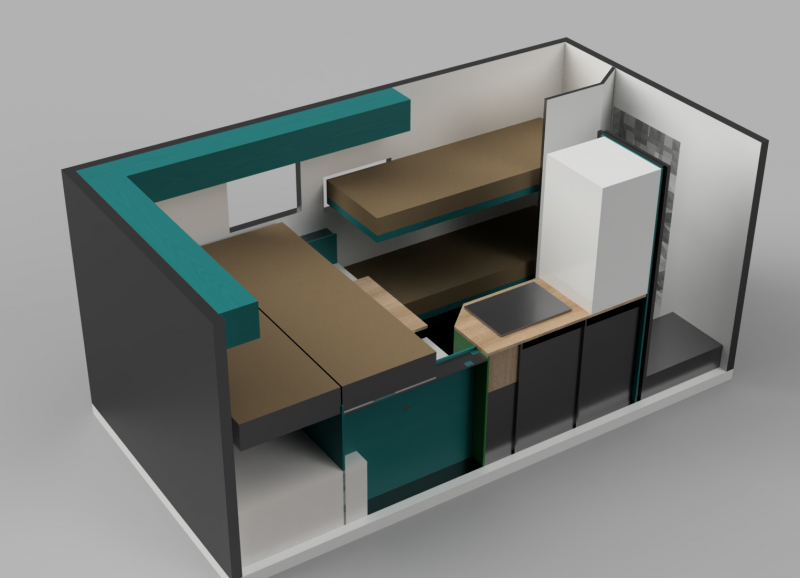

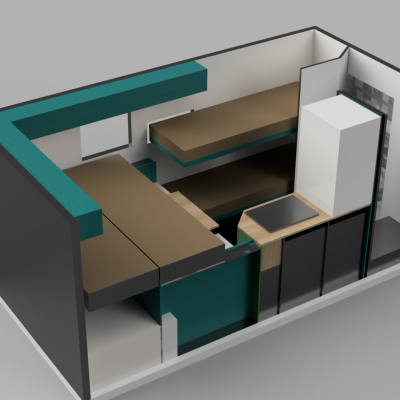

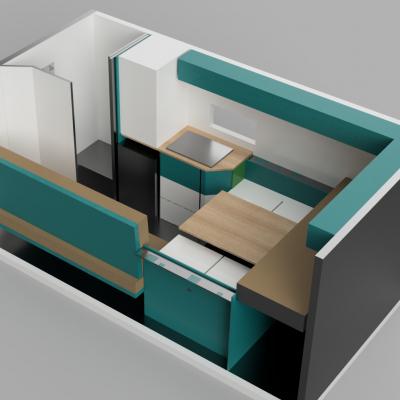

| Erläuterung Grundriss | |
|---|---|

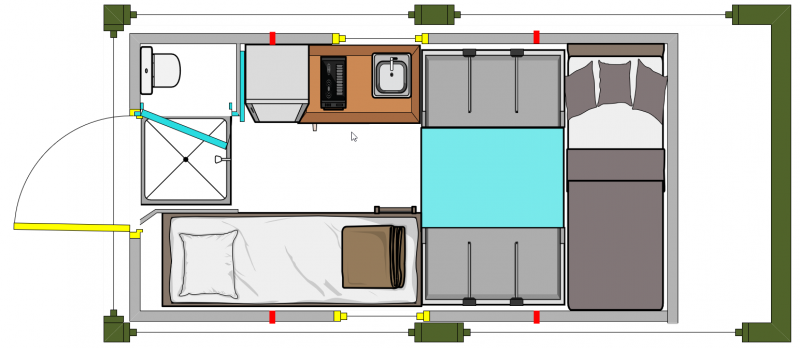

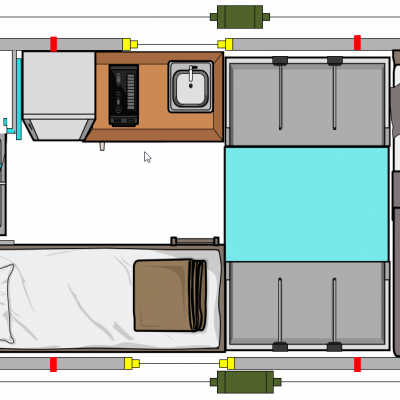

| Hauptbett 2x70x200cm wird über den Sitzplatz ausgezogen. Die anderen beiden Betten als 70x200cm Stockbett. Dusche als Schmutzschleuse im Durchgang. |
| Material des Möbelbaus | Aluprofile Nut8 30x30 + Leichtbau Holzplatten |
|---|

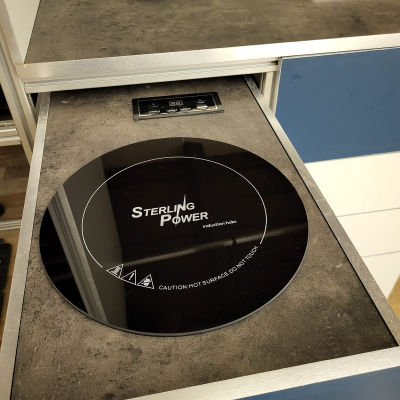

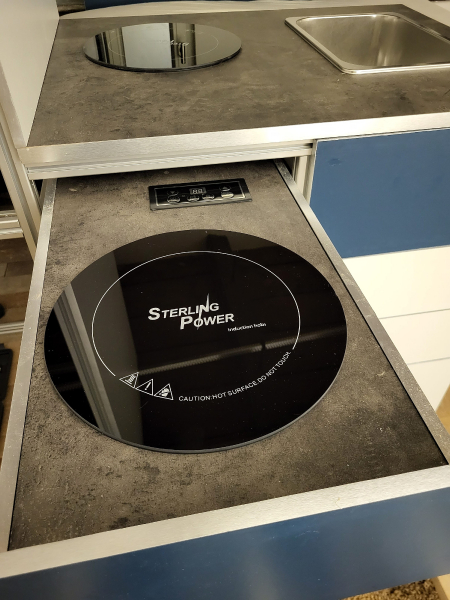

| Kocher | Induktion 2 x STERLING POWER 1500W |
|---|---|
| Gasinstallation | keine |
| Hersteller und Typ des Kühlschrank | Dometic Coolmatic CRX110 |
|---|
| Stromspannung im Chassis | 24V |
|---|---|
| Stromspannung im Aufbau | 12,24V + 230V |
| 110V / 230V im Aufbau? | Ja |
| Wechselrichter | 2 x Victron Multiplus 24/3000/70-16 |
| Sontiges | |
|

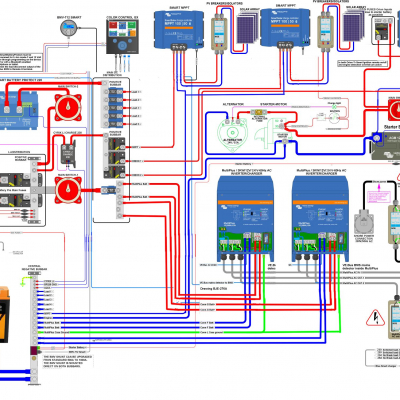

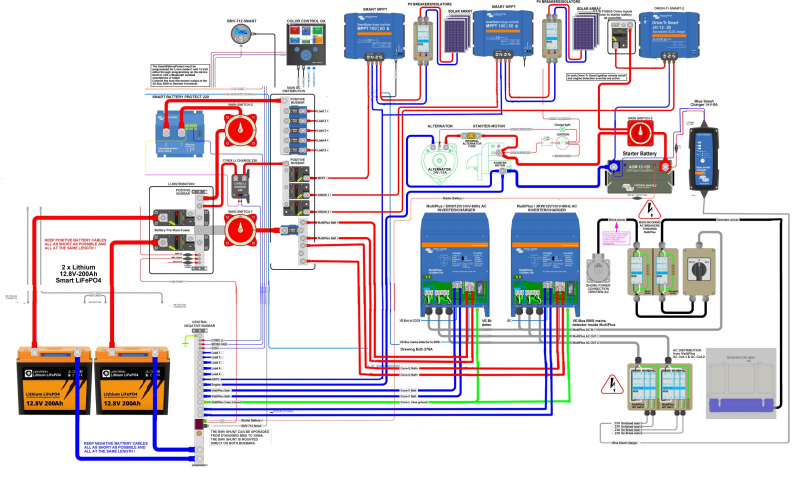

Tigerexped Zentralelektrik TEXU400 Keine Haftung für das Stromkonzept. Benutzung auf eigene Gefahr. | |
| Batteriekapazität im Aufbau | 2x200Ah 24V |
|---|---|
| Batterietyp | LiFePo |
| Batterieladegerät für Aufbaubatterien | Victron Multiplus 24/3000 |
| Batterieüberwachung | Daly BMS und PeKaWay System |
| Sonstiges | |
| Batterien selbst aufgebaut aus 16 CALB Zellen 200Ah | |

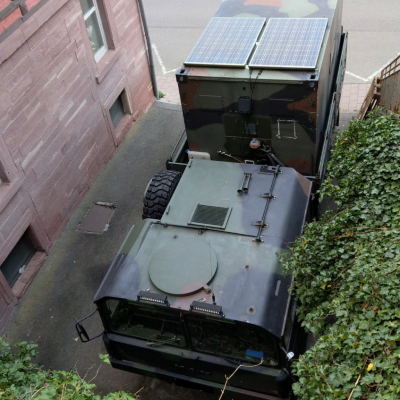

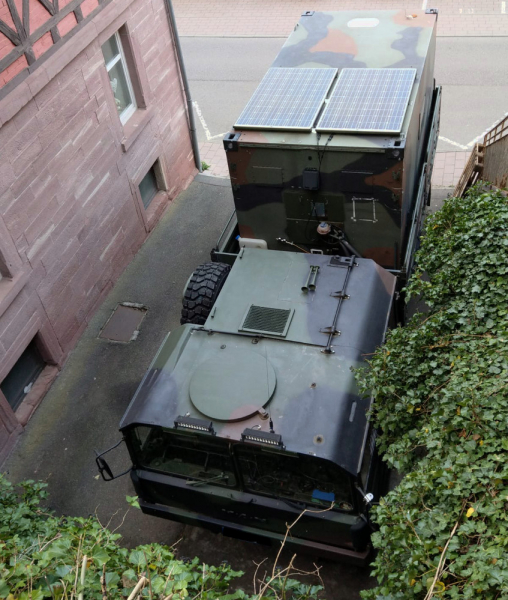

| Solarkapazität | 2x240W Solarworld + 2x335W AE Solar AE335HM6-60 |
|---|---|
| Solarregler | Victron Smart Solar MPPT 100/30 + 100/20 |
| Brennstoffzelle | Nein |
| Generator | FME XG-SF 5600D Dieselgenerator 5,5kW |
| Hersteller und Typ der Heizung | Webasto Thermotop C Wasserheizung für Aufbau und Fahrerhaus mit einer Heizung |
|---|---|
| Warmwasseraufbereitung | Webasto Thermotop C |
| Sonstiges | |
| Zusätzlich Diesel Luftheizung aus China | |
| Erläuterung Gasanlage | |
|---|---|
| nicht verbaut |
| Wasserfiltersystem | WM Aquatec UV-C Klärer, Aktivkohle, Nanofilter, Grobfilter |
|---|---|
| Volumen der Frischwassertanks | 2 x 200l |
| Hersteller und Art der Toilette | Cuddy |
|---|
