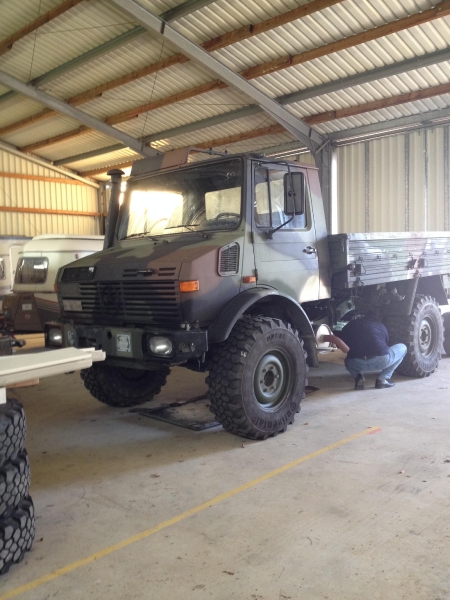

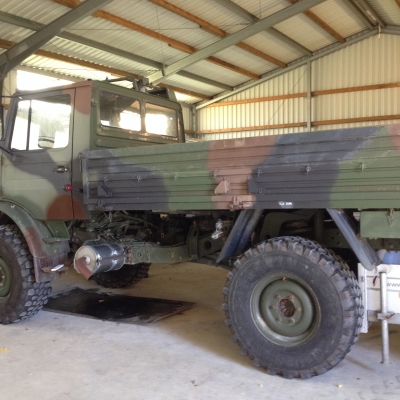

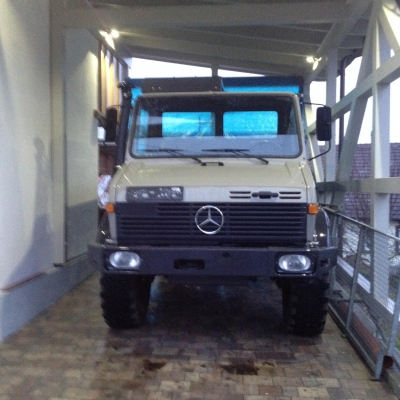

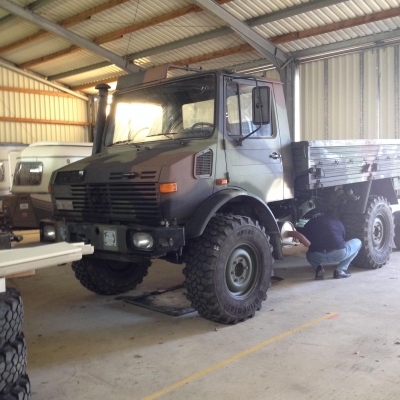

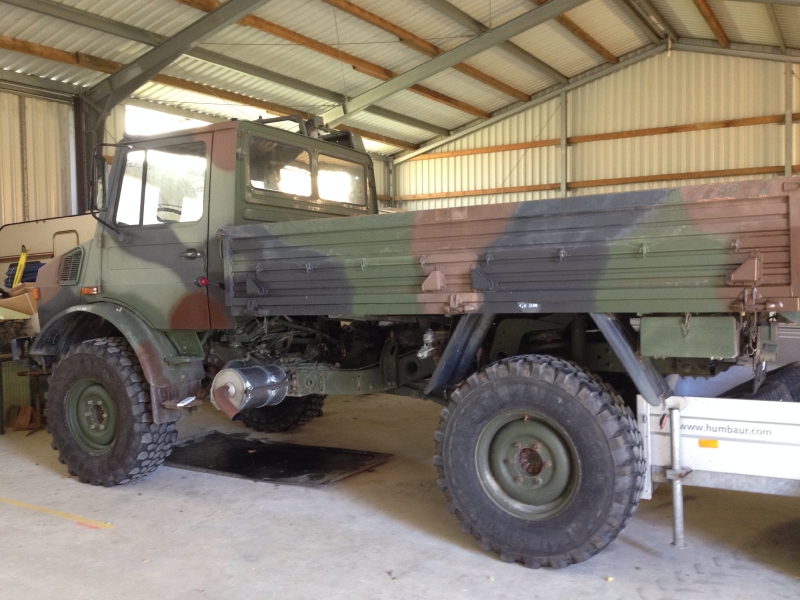

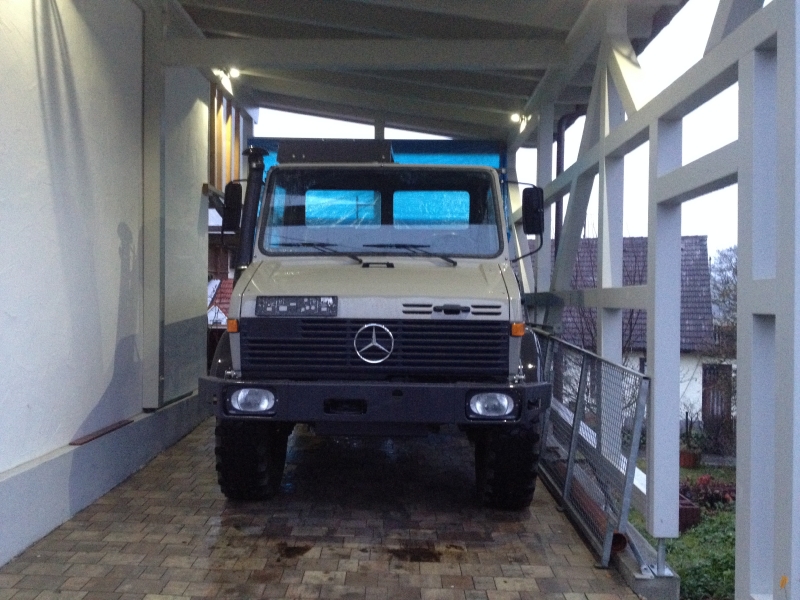

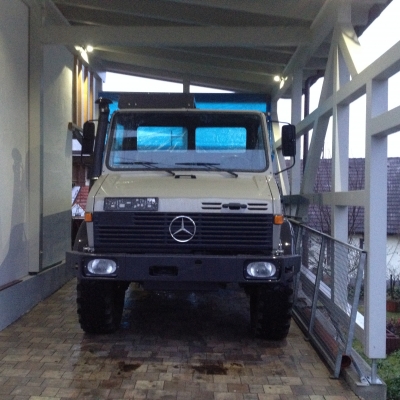

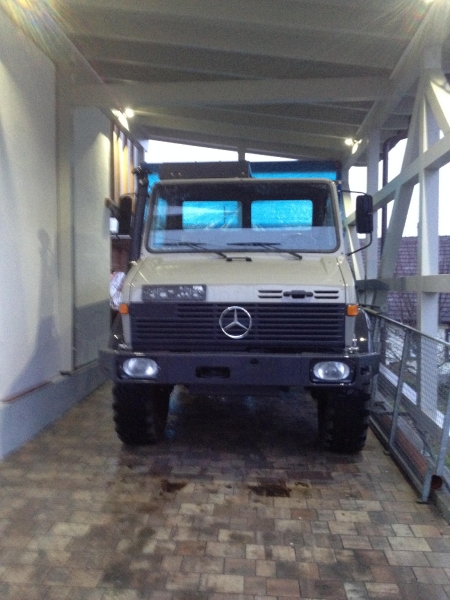

Umbau eines U1300L Turbo zum Wohnmobil, mit einer GFK-Wohnkabine, auf Hilfsrahmen von Atlas 4x4, die Leerkabine entstand 3/17 in Zusammenarbeit mit Batari-Fahrzeugbau (www.batari-fahrzeugbau.de). Beim Ausbau bin ich seit 6/17 dabei, nachdem vorher noch die Kabine lackiert wurde und Staukästen untergebaut, sowie Tür Fenster und Durchstieg eingebaut wurden. Der Ausbau ist so konzipiert, so dass er für eine 4 köpfige Familie praktikabel ist, bzw wenn man zu zweit reist, müssen keine Betten gebaut werden, da im Heck ein Stockbett eingebaut ist. Wir haben Wert darauf gelegt, dass die Fahrzeuglänge 6m nicht überschreitet, da wir häufig mit Fähren unterwegs sind und diese meistens über 6m teurer sind.
| Fahrzeughersteller und Typ | Mercedes Benz, Unimog 435 (U1300L) |
|---|---|
| Name des Halters | Marc Tobias Konold |
| Baujahr | 06/1987 |
| Fahrzeug steht zum Verkauf? | Nein |
| Motortyp | OM366A |
|---|---|
| Hubraum | 5955 |
| Zylinderzahl | 6 |
| Motorleistung in PS | 215 |
| Drehmoment | ca.650 NM |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 3,25 |
| Anzahl der zugelassenen Sitze | 5 |
| Reifengröße | 365/80R20 |
| Felgen | Stahl Südrad 11x20 |
| Reifenart | Conti MPT 81 |
| Tankkapazität | 160 |
| Dieselfilter | Nein |
| Allrad zuschaltbar oder permanent | zuschaltbar |
| Differenzialsperren | zuschaltbar vorne und hinten |
| Aufbauhersteller | Batari Fahrzeugbau und ich / Ausbau ich selbst |
|---|---|
| Kabinenmaße (Innen) | 3620x2200x2050mm |
| Kabinenmaße Abmessungen (außen) | 3670x2180x2300mm |
| Material der Kabine | 43mm GFK Sandwich mit innen 1,5mm GFK, Außen 1,1mmGFK und 3mm PE-Wabe |
| Art und Stärke der Dämmung | 35mm |
| Anzahl der Schlafplätze | 4 |
| Fenster | 4 |
| Zwischenrahmen | 2x3Punktlagerung von Atlas4x4 nur 127kg leicht....:-))) |
| Erläuterung Grundriss | |
|---|---|
|
Aufgabenstellung war es den Mog so zu gestalten, dass 4 Personen mit fahren und schlafen können. Aus diesem Grund haben wir uns für einen Grundriss mit 2 Stockbetten im Heck entschieden und einer Sitzgruppe die zum Bett umgebaut werden kann. Am Eingang gelangt man durch die Dusche in den Wohnraum damit auch hier der Platz optimal ausgenutzt ist. Zwischen Nasszelle und Stockbetten findet auf der rechten Seite die Küche ihren Platz. Auf der linken Seite befindet sich vorne die Sitzgruppe die zum Bett umgebaut werden kann und hinter der Sitzgruppe befindet sich der Kleiderschrank. Unter dem Kleiderschrank und den Stockbetten im Heck befindet sich noch ein L-Förmiger Kofferraum für die sperrigeren Sachen. |
| Material des Möbelbaus | 15mm Pappelsperrholz mit CPL Beschichtung im Erle Dekor. |
|---|---|
| Sonstiges | |
| Die Möbelkanten wurden mit Echtholzumleimer aus Ahorn gemacht um zu dem relativ dunklen Erlendekor einen hellen Kontrast zu schaffen. | |
| Kocher | Gas 3 flammig |
|---|---|
| Gasinstallation | 6kg Tankgasflasche mit Fernbetankung, 30mBar Regler |
| Sonstiges | |
| Backofen Dometic Moonlight Three, mit 3 flammigem Kochfeld. | |
| Hersteller und Typ des Kühlschrank | Kissmann KB 130 ENI |
|---|---|
| Sonstiges | |
| Kann mit 12V oder 24V betrieben werden. Verbraucht nur 14Wh bei 32°C. | |
| Stromspannung im Chassis | 24V |
|---|---|
| Stromspannung im Aufbau | 12V,24V und 230V |
| Ladewandler 24-12V | nein |
| 110V / 230V im Aufbau? | Ja |
| Wechselrichter | 1500W Wechselrichter 24V>230V echter Sinus mit Netzvorrangschaltung. |
| Sontiges | |
| Die 12V werden mit einem Victron Orion 24/12V Spannungswandler mit 20A erzeugt. | |
| Batteriekapazität im Aufbau | 24V/160AH |
|---|---|
| Batterietyp | Blei AGM von QBatteries |
| Batterieladegerät für Aufbaubatterien | Votronic PB2416 |
| Batterieüberwachung | Votronic Paneel |
| Solarkapazität | 230W |
|---|---|
| Solarregler | Votronic MPP 480 |
| Brennstoffzelle | Nein |
| Generator | nein |
| Hersteller und Typ der Heizung | Warmwasserheizung mit Diesel über eine Webasto Thermo Pro 50 Eco und Alde-Heizkörpern. Zusätzlich lässt sie die Wohnkabine während der Fahrt über einen Wärmetauscher mit der Motorabwärme heizen. |
|---|---|
| Warmwasseraufbereitung | Isotemp Boiler 20L mit 230V Heizstab und per Wärmetauscher über Kühlwasser und eine Wbasto Thermo Pro 50 Dieselstandheizung |
| Fahrerhausheizung | Orginal vorhandene Heizung |
| Sonstiges | |
| Wohnkabine kann während der Fahrt über einen Wärmetauscher und der Pumpe der Standheizung über die Heizkörper beheizt werden. | |
| Erläuterung Gasanlage | |
|---|---|
| Nur 6kg Tank-Gasflsche fest verbaut mit Fernbetankung für den Herd und Grill. |
| Wasserführung | In 16mm Aluverbundrohr und gepressten Anschlüssen. |
|---|---|
| Wasserfiltersystem | In Planung |
| Volumen der Frischwassertanks | 170L |
| Volumen der Abwassertanks | ca. 95-100L |
| Sonstiges | |
| Druckwasseranlage mit Lilie by Shurflo 4 Kammermembranpumpe (13l/min) mit 24V und 2L Osculati VA Druckspeicher. | |
| Hersteller und Art der Toilette | Thedfort C402-X |
|---|---|
| Kapazität Fäkalientank | 19,3L |
| Sonstiges | |
| Nicht über die Frischwasseranlage angeschlossen sonder Spülung über den integrierten 15L Spülwassertank. | |
| Heckträger | Für bis zur 4 Fahrräder (eigenbau) |
|---|---|
| Dachgepäckträger | Nein |
| Stauboxen | Eigenbau |
| Außenkochstelle | Derzeit über einen Kartuschenkocher |
| Markise | Nein sondern ein Tarp das in eine Kederschiene eingezogen wird. |
