Anja und Uwe's Thor

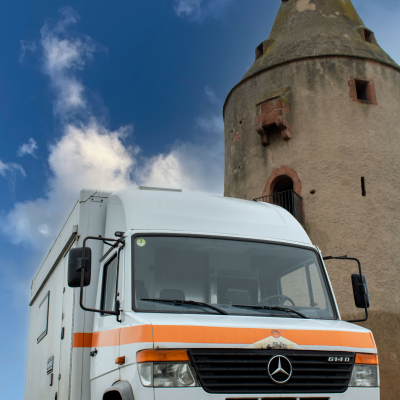

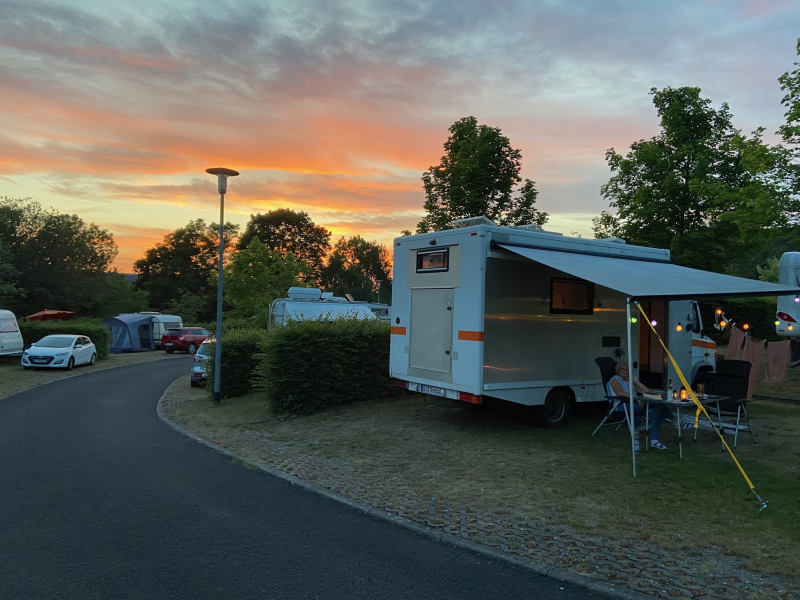

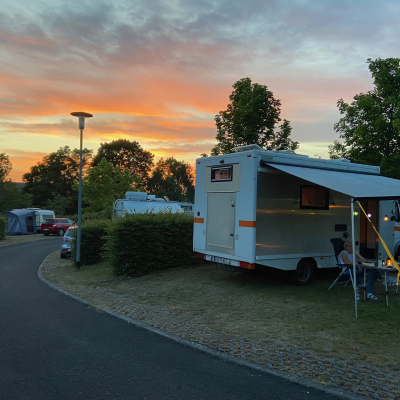

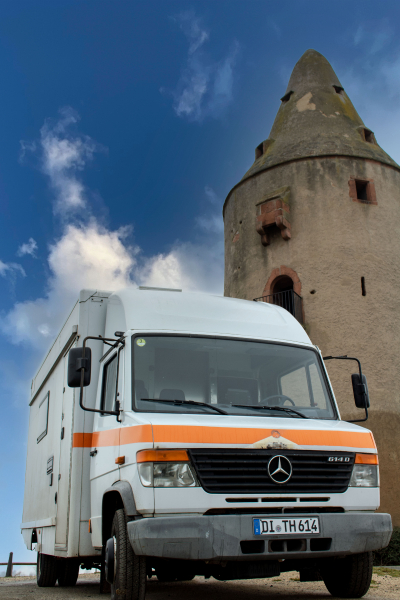

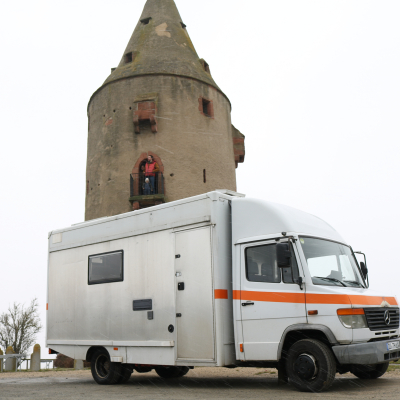

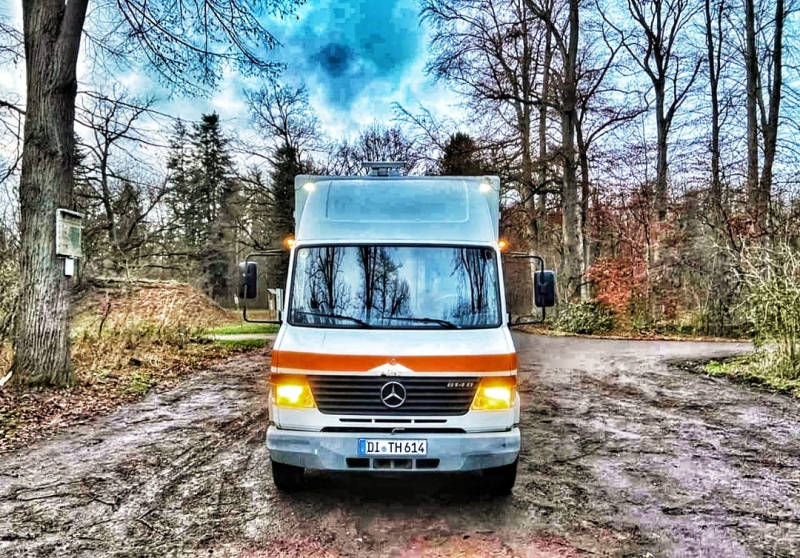

Im August 2021 wahr es soweit. Wir hielten es nicht mehr nur mit dem Gedanken an einen Selbstausbau aus. Also zogen wir los und fanden einen MB 614D Vario mit Flensburger Kofferaufbau. Der Vario hatte 2002 das Licht der Welt als UPS Fahrzeug erblickt und wurde 2 Jahre später zum Verkaufsfahrzeug einer Bäckerei umgebaut. 2014 ist er in private Hände verkauft worden. Hier wurde er zu einem Womo umgebaut und erstmals auch so zugelassen. Danach wurde er wieder verkauft und von unserem Vorbesitzer entkernt und sollte ein Womo mit Transportmöglichkeit für Motocross Motorräder werden. Dieses Projekt wurde aber aufgegeben und der Vario war frei für uns. Nun konnte das Abenteuer beginnen. Da wir aber alles nach unseren Wünschen und Vorstellungen realisieren wollten, wurde Thor, wie wir unseren Vario tauften, nochmals entkernt. Der gesamte Ausbau war im Mai 2022 das erste mal "Reisebereit". Nun ging es zur "Probe" mal durch den Spessart über Land nach Meiningen auf einen Campingplatz für ein verlängertes Wochenende. Hatte alles super funktioniert und wir waren nun richtig vom Campervirus befallen. Auf der ersten Tour hatten wir so einiges festgestellt was man noch ändern könnte oder sogar musste. Wichtig war, dass wir uns gleich für ein echtes LKW bzw. Womo Navi entschieden haben. Wenn wir nach Schilder und Karte gefahren wären, hatten wir evtl. einige Durchfahrten unter Brücken nicht geschafft. Wir empfehlen die Software Sygic Truck fürs Handy oder Tablet. Weitere Berichte werden hier nach und nach ergänzt. Schaut Euch nun erstmal ein paar Fotos an. Herzliche Grüße Anja und Uwe

Allgemeine Angaben

Fahrzeughersteller und Typ	Mercedes Benz Vario 614D mit Flensburger Kofferaufbau
Name des Halters	Uwe Thorandt
Baujahr	2002
Fahrzeug steht zum Verkauf?	Nein

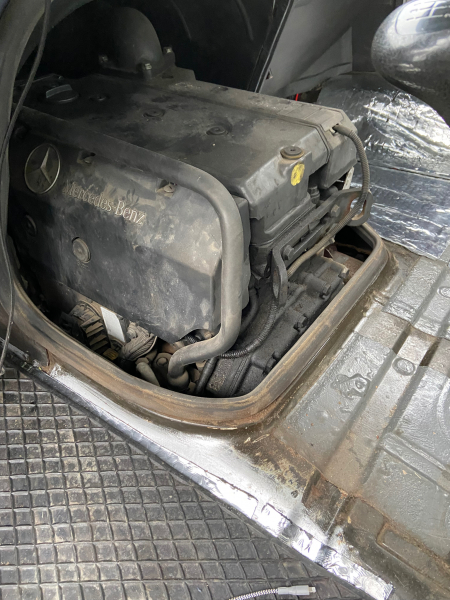

Motor

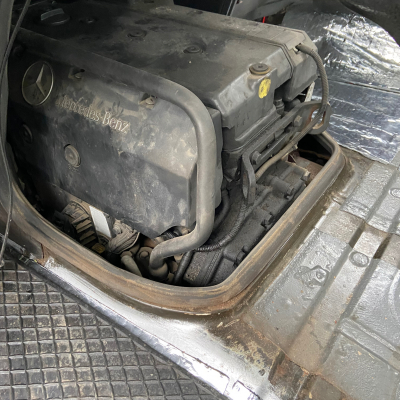

Motortyp	OM 904 LA
Hubraum	4249 ccm
Zylinderzahl	4
Motorleistung in PS	136
Drehmoment	520

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8)	4x2
Radstand	4250 mm
Anzahl der zugelassenen Sitze	3
Reifengröße	215/75
Felgen	Stahl
Reifenart	Allwetter
Tankkapazität	75Liter
Dieselfilter	Ja
Allrad zuschaltbar oder permanent	nein
Differenzialsperren	nein

Aufbau

Sonstiges
Aufbauhersteller	Flensburger
Kabinenmaße (Innen)	2200 x 2200 x 4200mm H x B x L
Kabinenmaße Abmessungen (außen)	2400 x 2400 x 4400mm H x B x L
Material der Kabine	AL Fachwerk mit AL und GFK Aussenhaut
Art und Stärke der Dämmung	50mm Armaflex
Anzahl der Schlafplätze	2 im Heck
Fenster	3 Seitenfenster / 3 Dachfenster
Zwischenrahmen	original von Flensburger

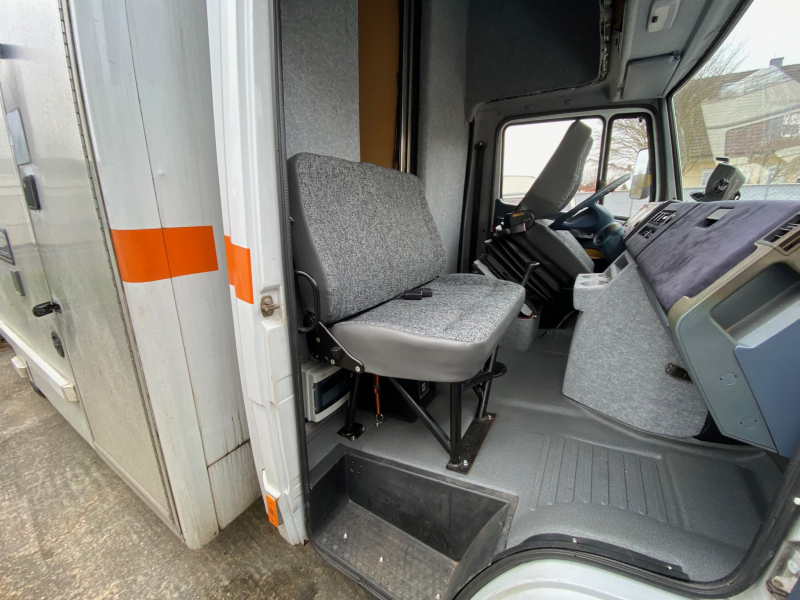

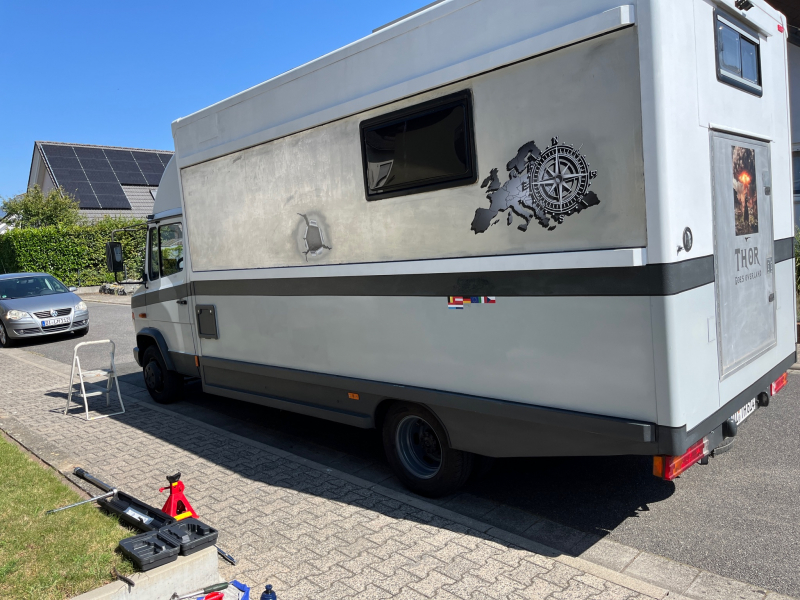

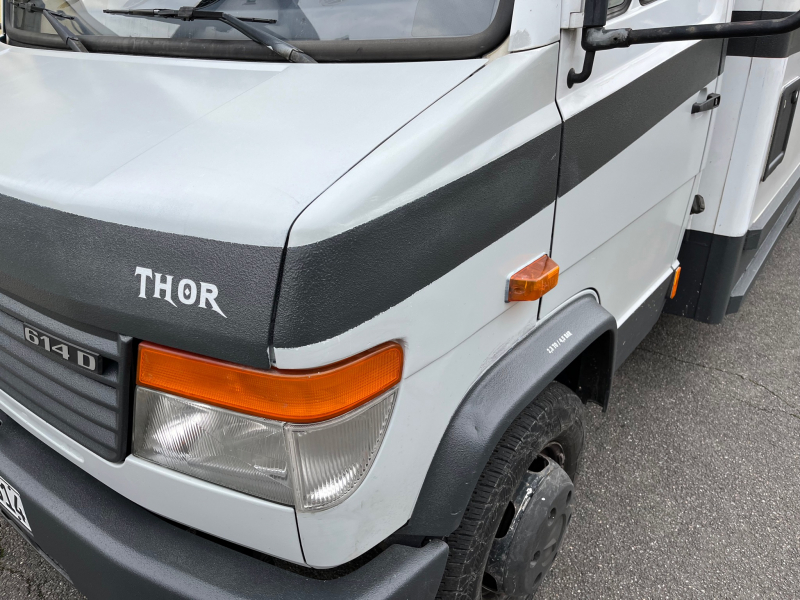

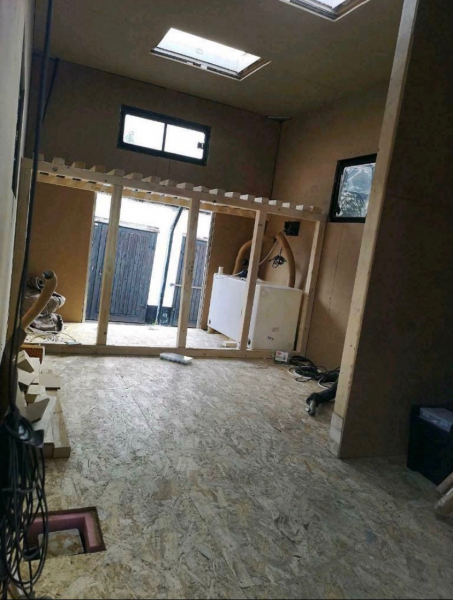

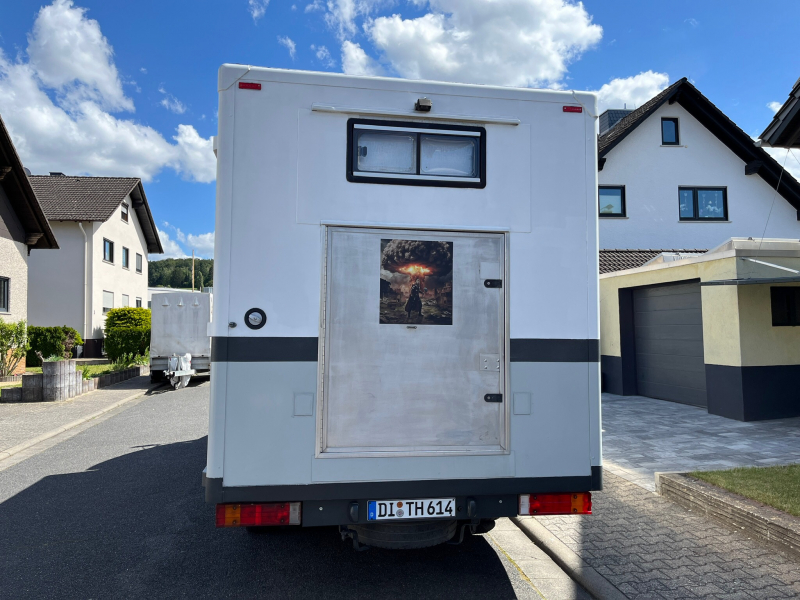

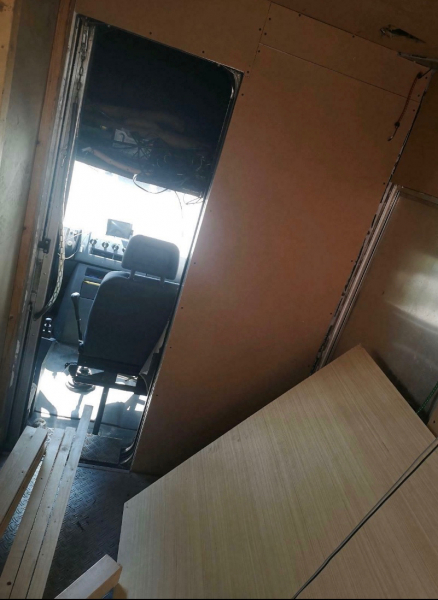

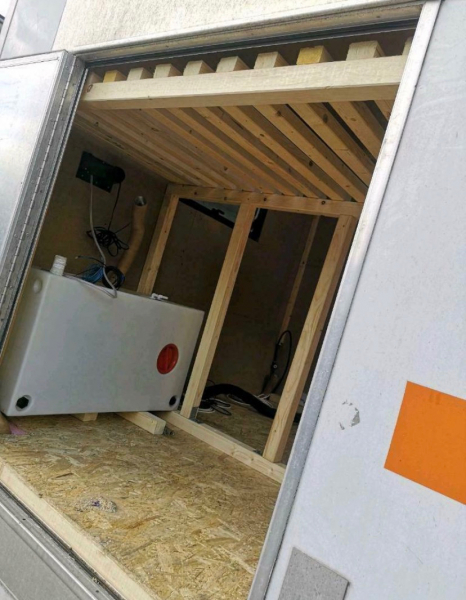

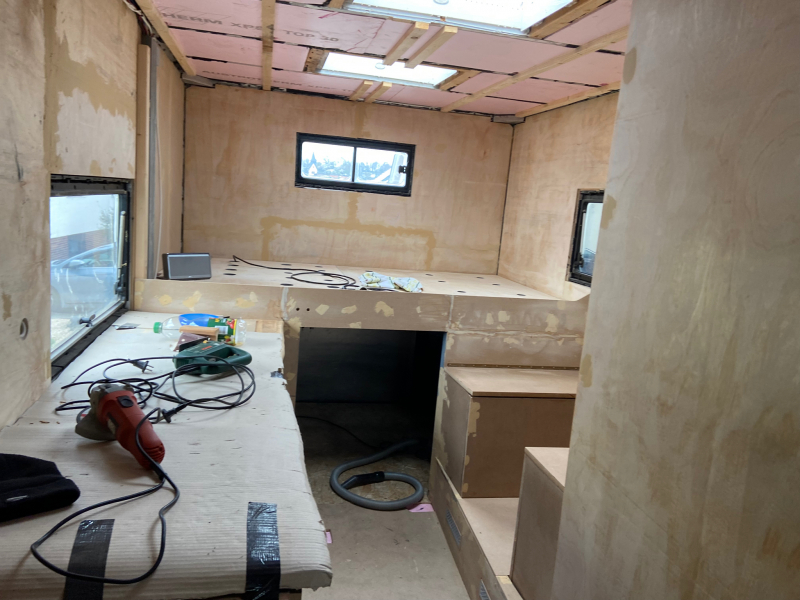

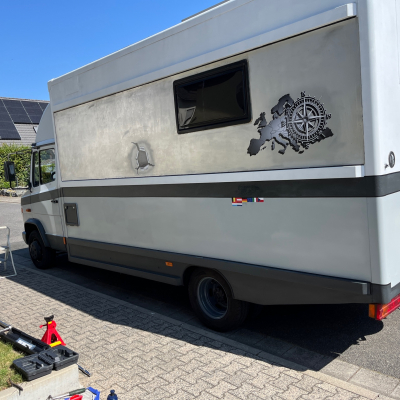

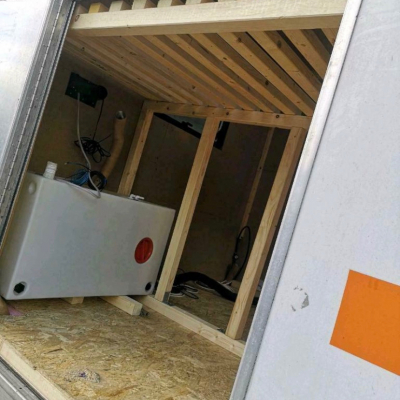

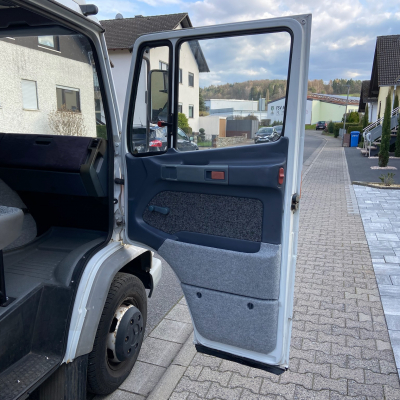

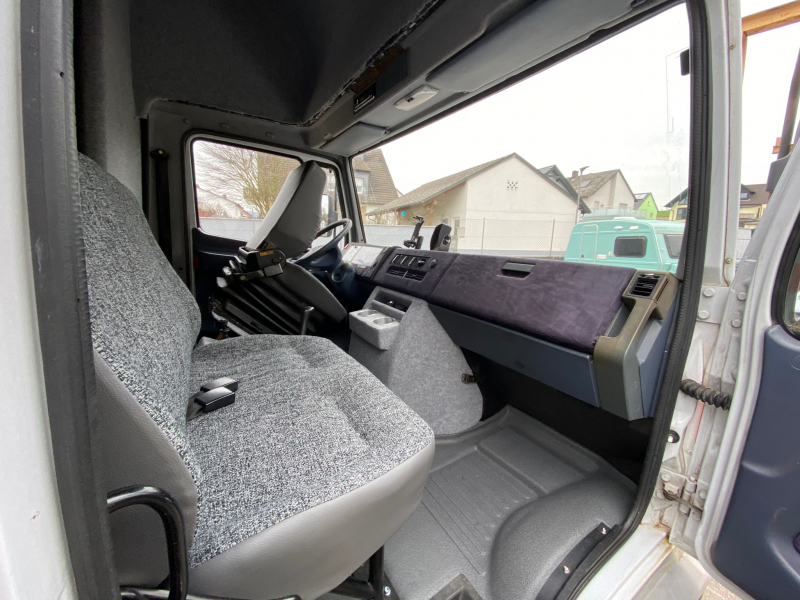

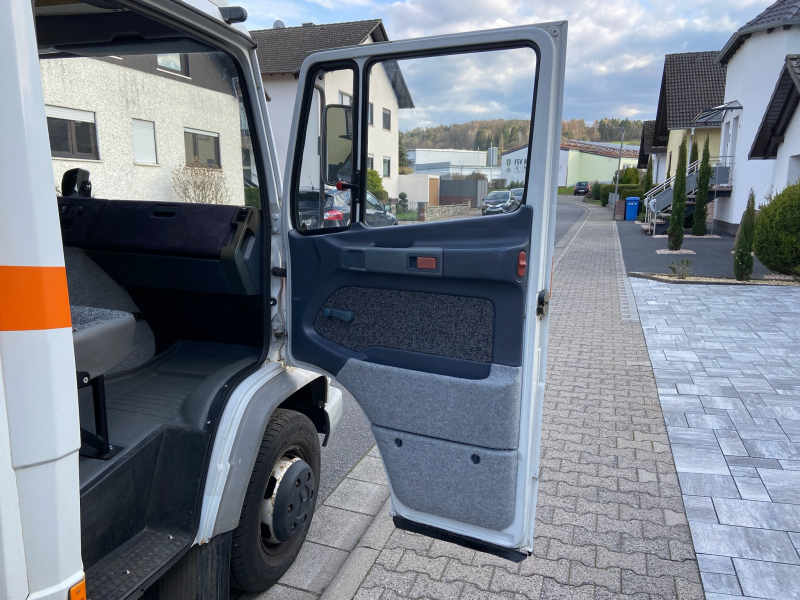

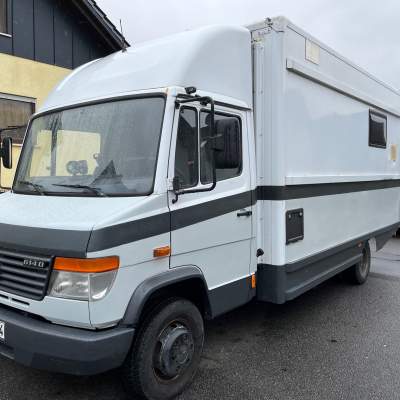

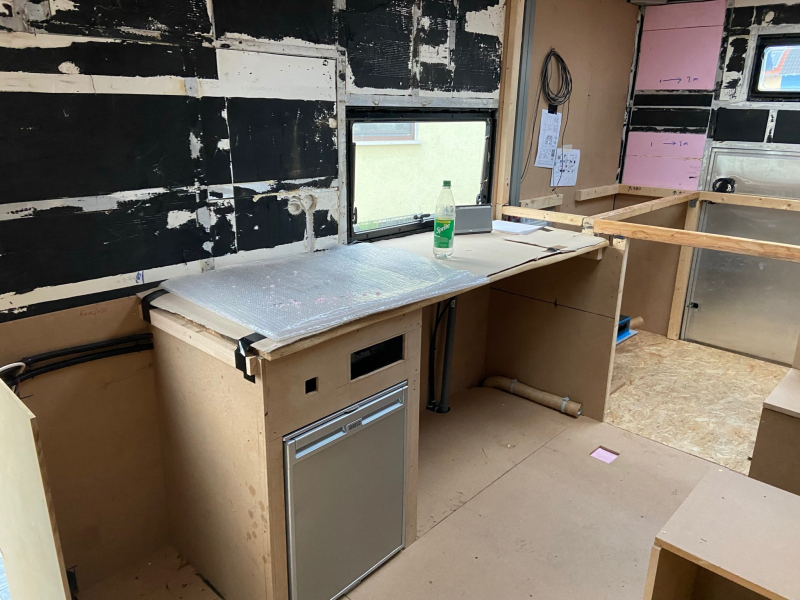

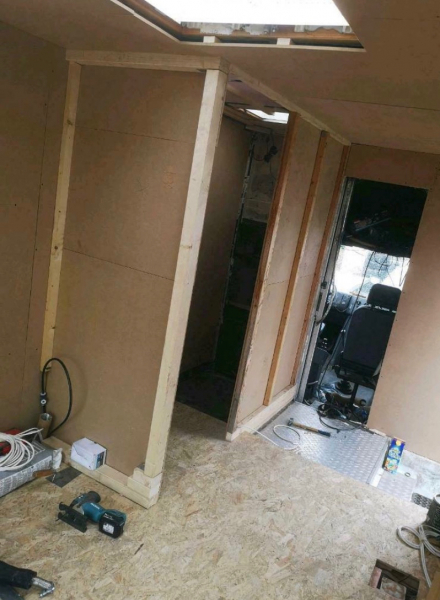

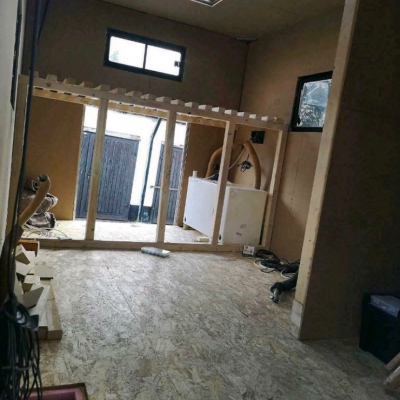

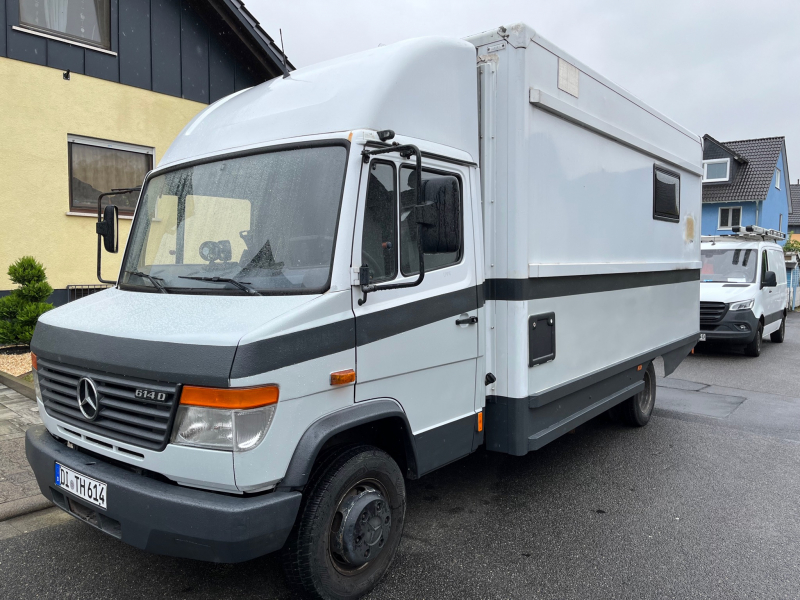

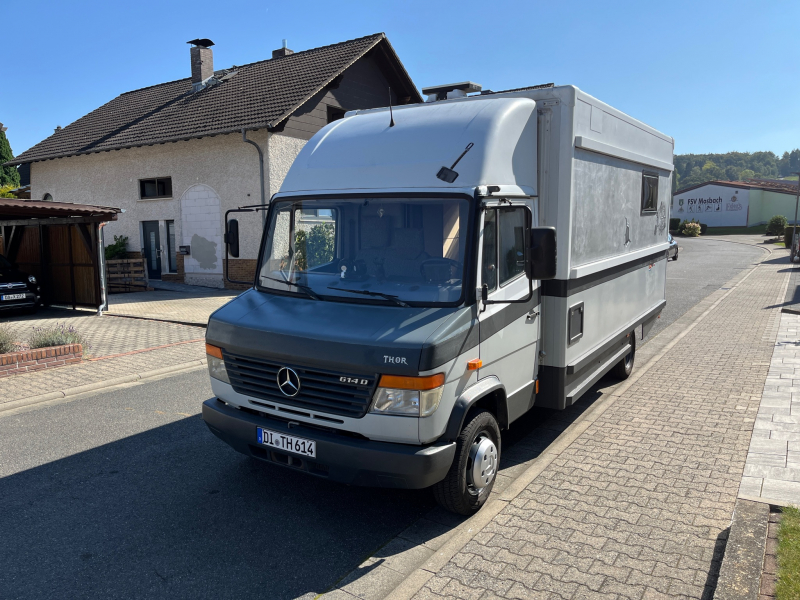

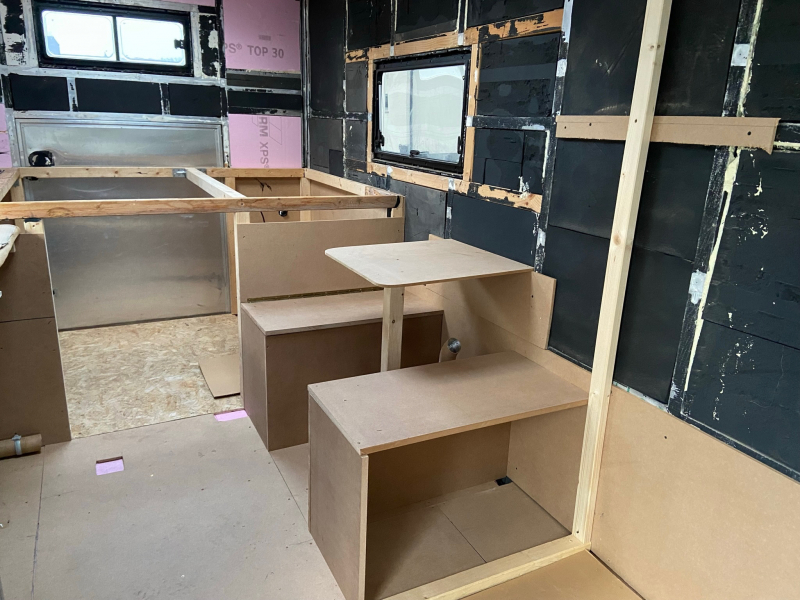

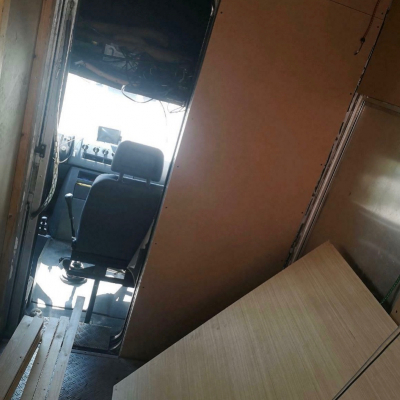

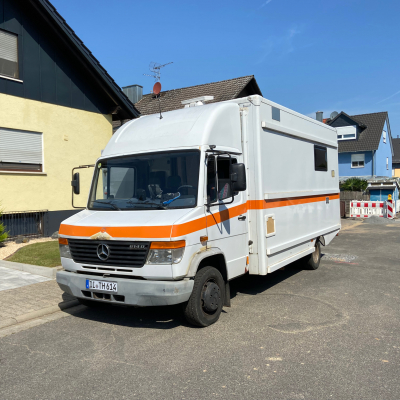

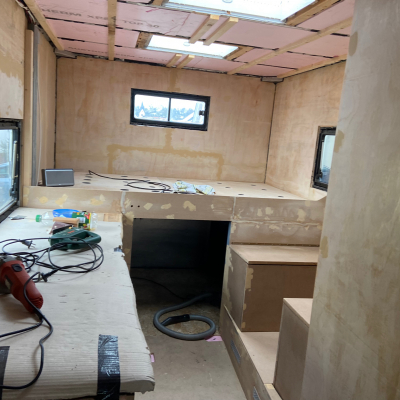

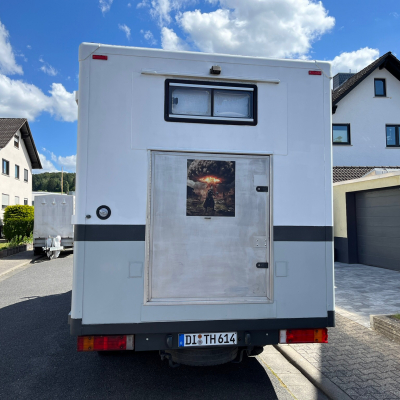

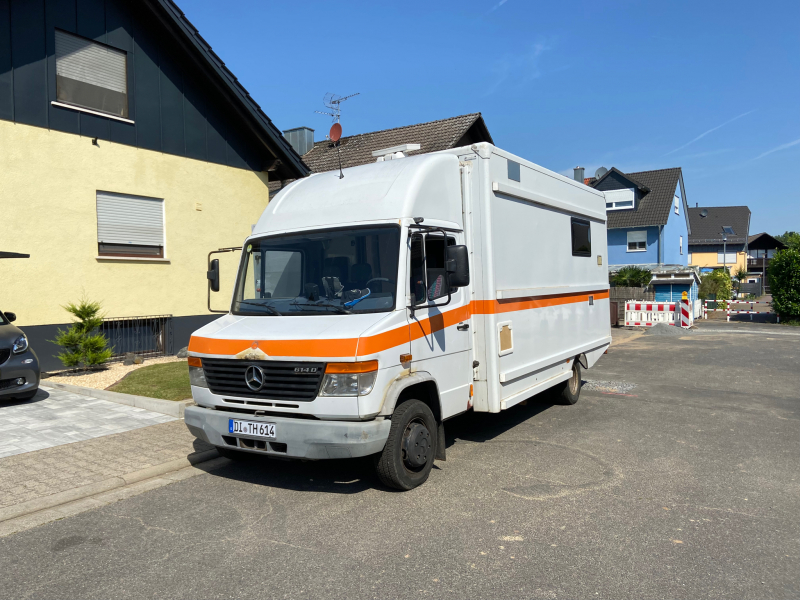

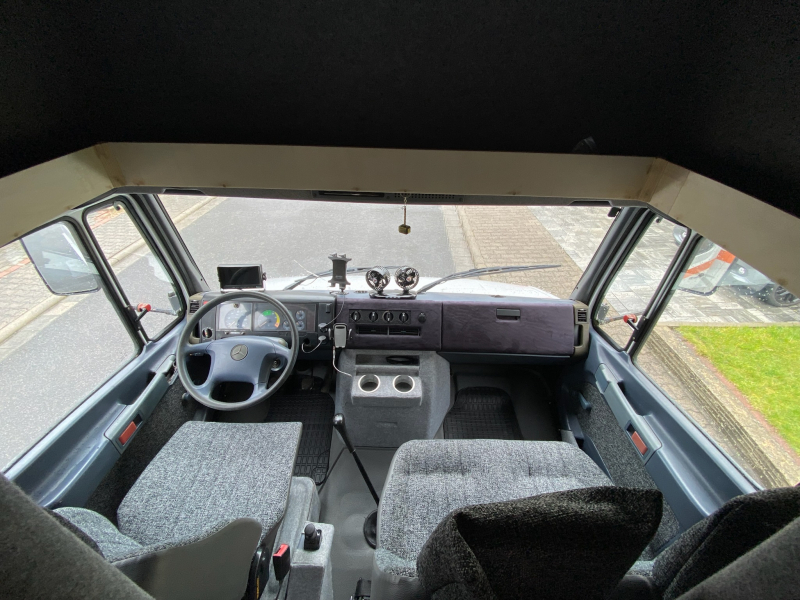

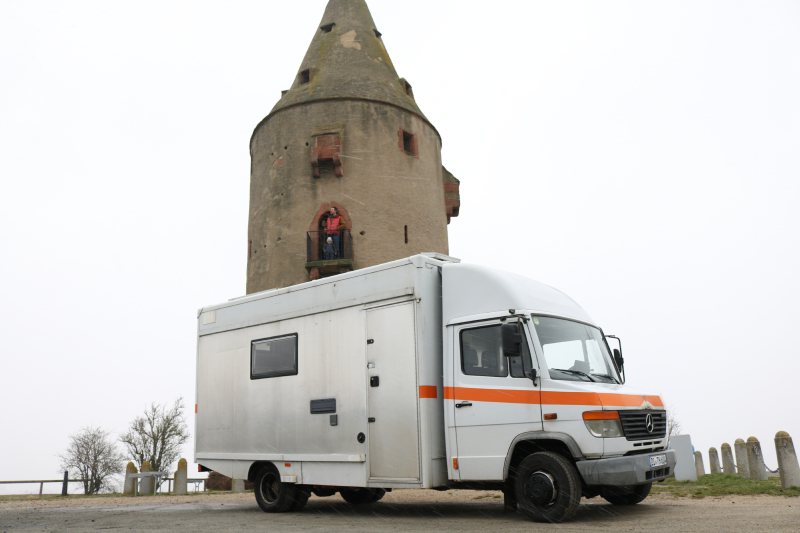

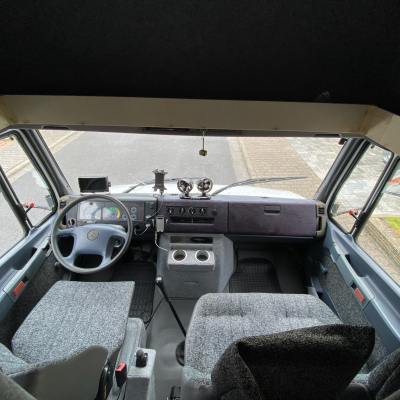

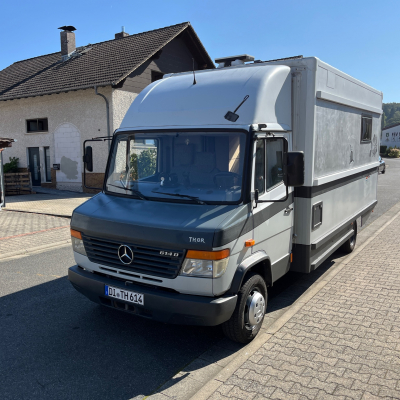

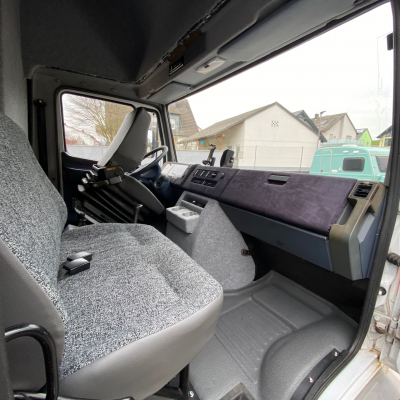

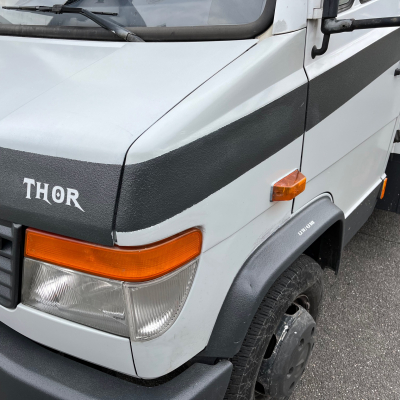

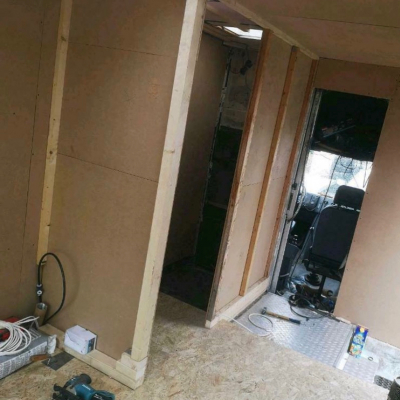

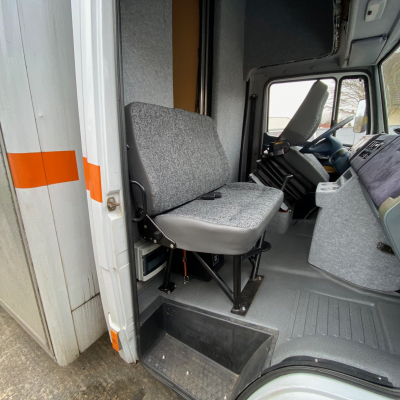

Die Bilder zeigen wie wir den Vario übernommen haben. Der Ausbau war begonnen, also hier und da was angefangen aber nichts richtig gut. So wurde wieder alles entkernt, (ausser der Isolierung) und neu begonnen. Mittlerweile ist der Ausbau recht weit fortgeschritten. Die Fahrerkabine ist fertigt mit neuen Sitzen, Innen neu gedämmt, Türen gedämmt, neuer Fussboden und neue Ablagen. Stand Sommer 2023 wurde unser Thor unten rum mit dunkelgrauem Raptorlack gespritzt. Bis zur hälfte ist er darüber in Lichtgrau mit einem auf Acryl basierenden Containerlack gespritzt. Die obere hälfte folgt im Frühjahr 2024, da wir labge über die Farbe diskutiert haben. Nun steht es fest, es wird Elfenbein. Den Wohnraum seht ihr natürlich weiter unten.

Grundriss

Erläuterung Grundriss

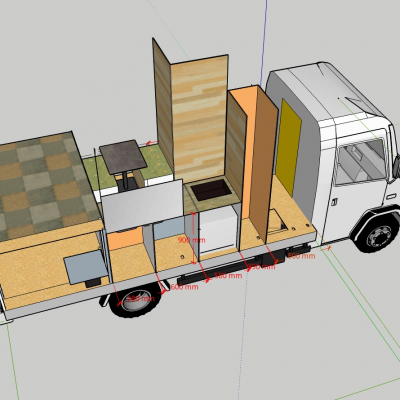

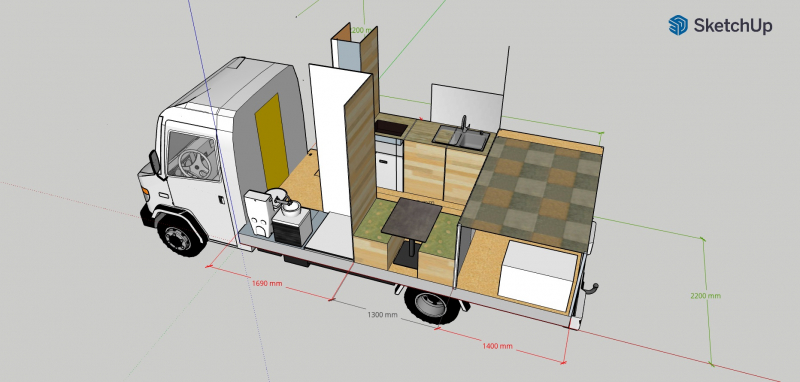

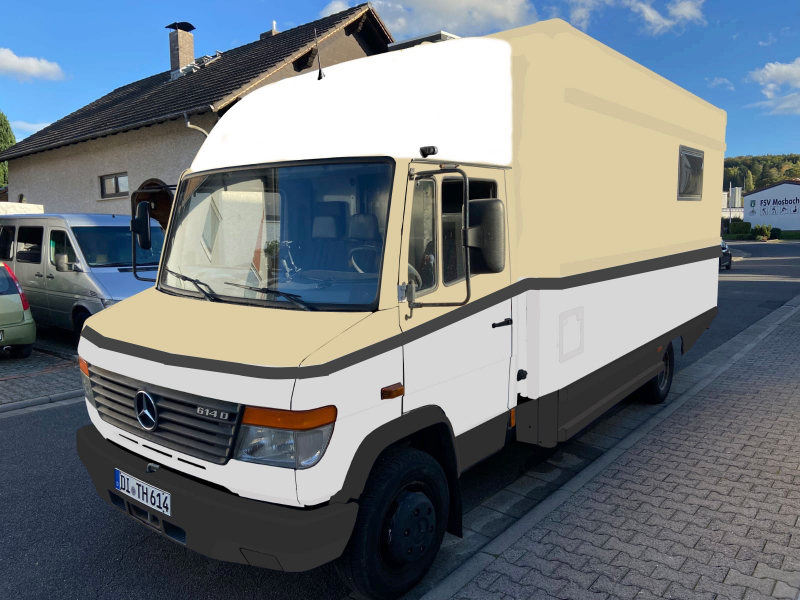

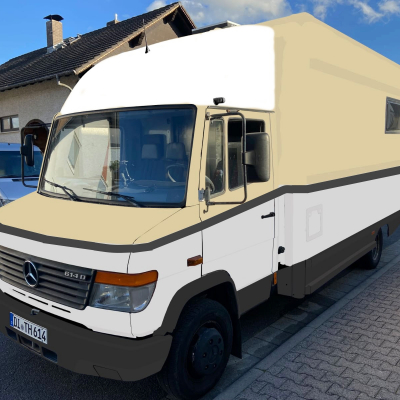

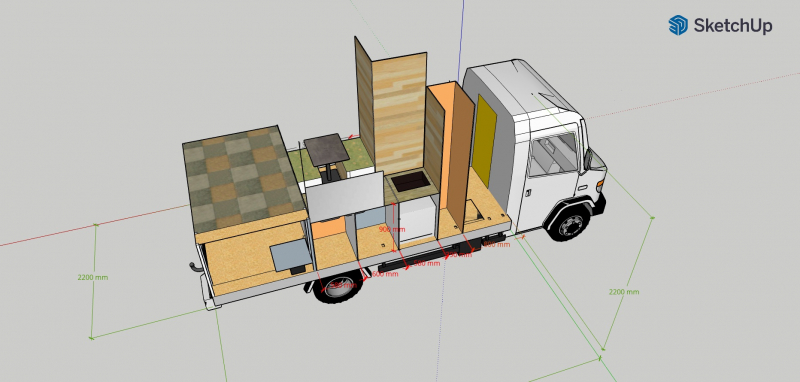

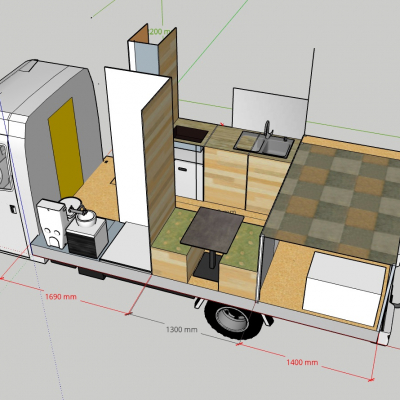

So wurde erstmal der Grundriss mit SketchUp geplant. Es ist auch fast so geworden. Das Aussenbild ist wie er mal lackiert werden soll.

Möbelbau

Sonstiges

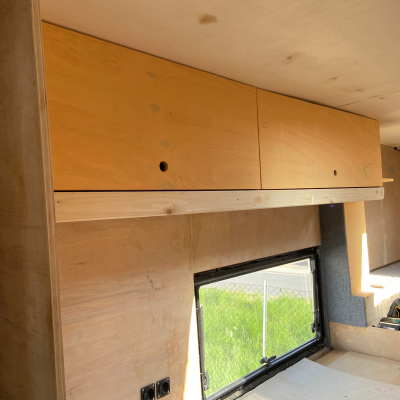

Material des Möbelbaus	12mm Pappelsperrholz / 16mm Birke

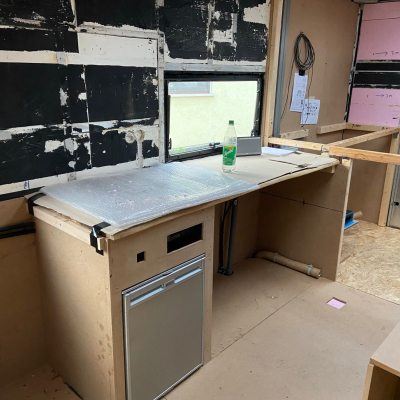

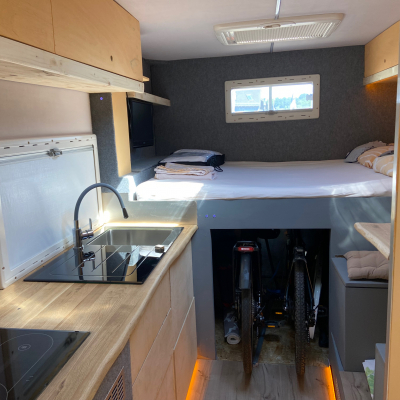

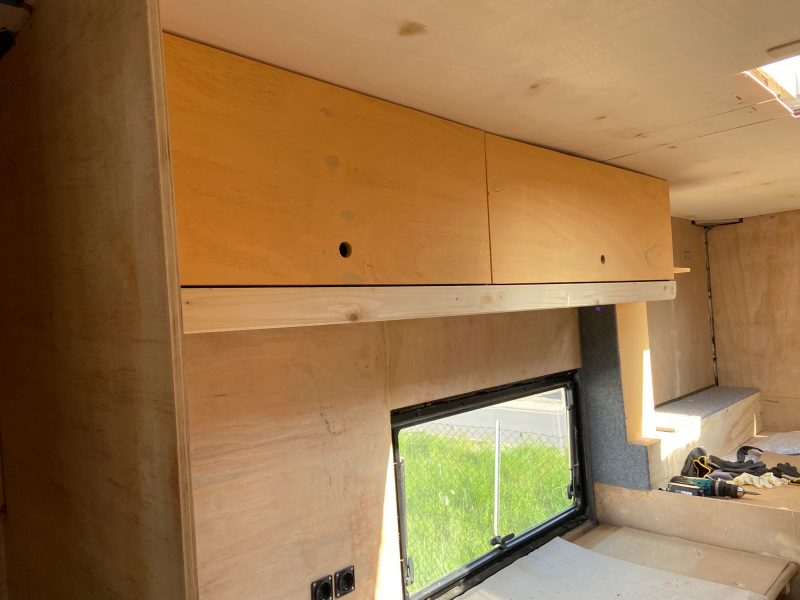

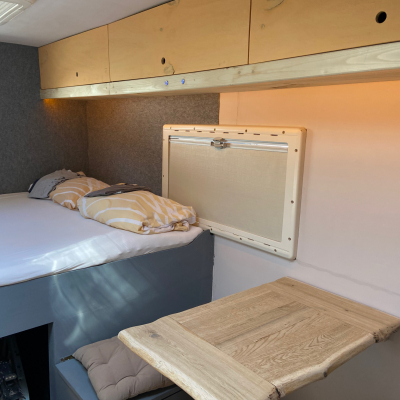

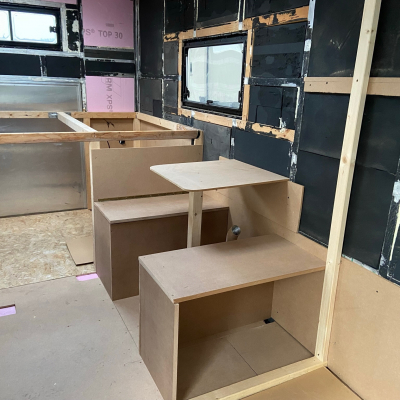

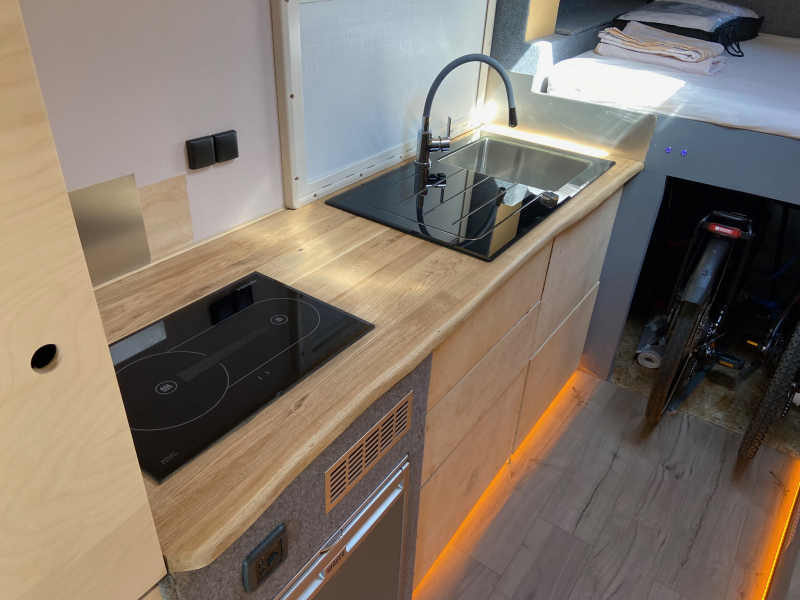

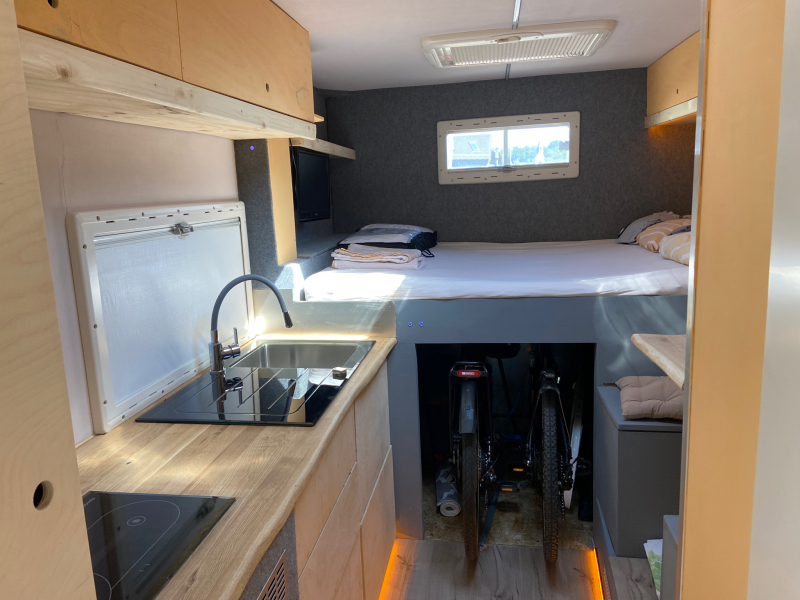

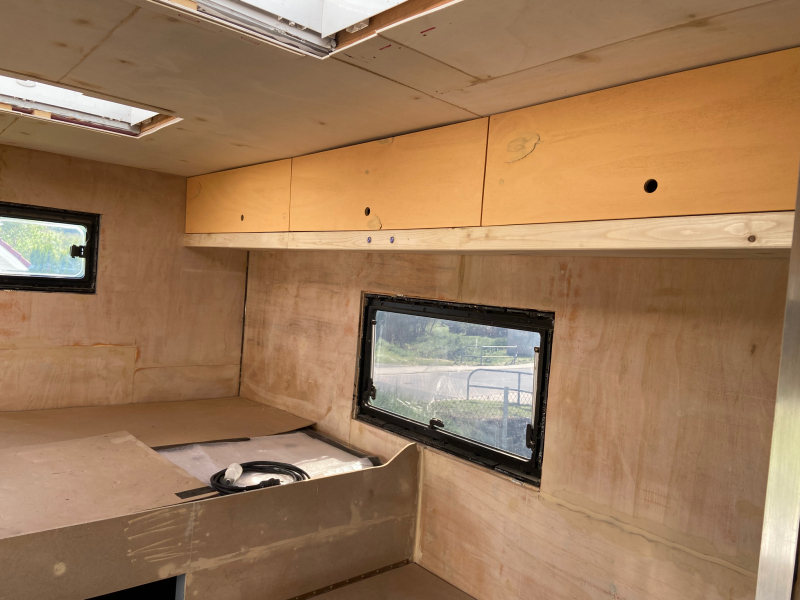

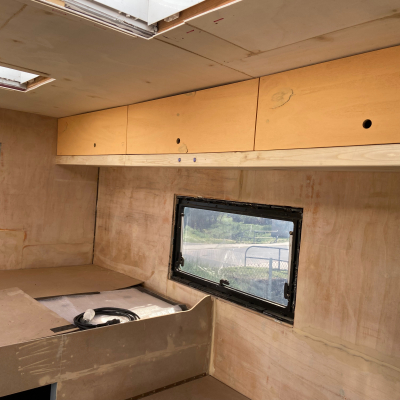

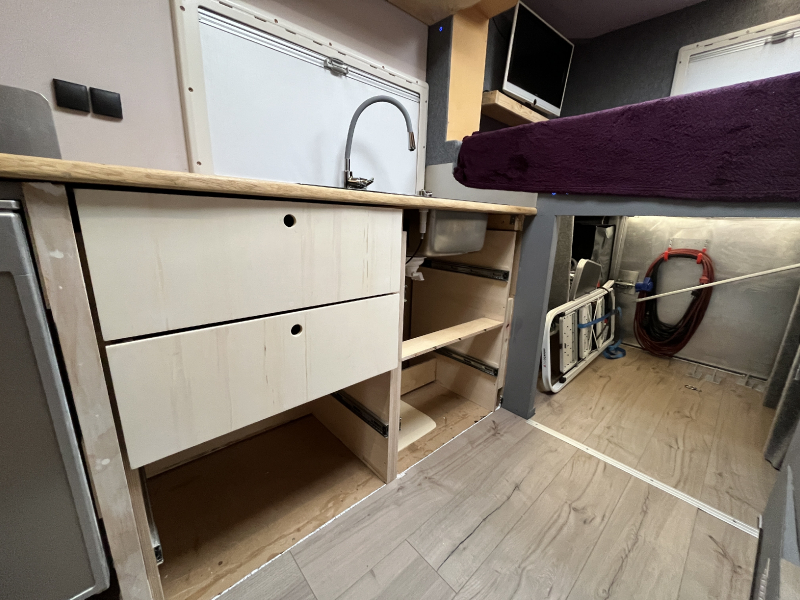

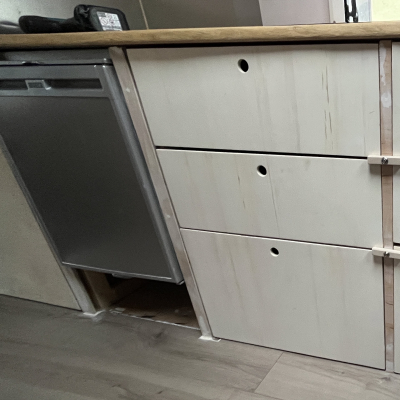

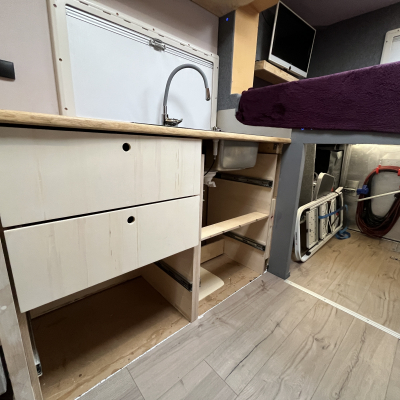

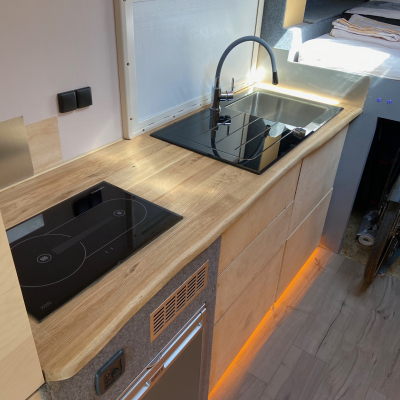

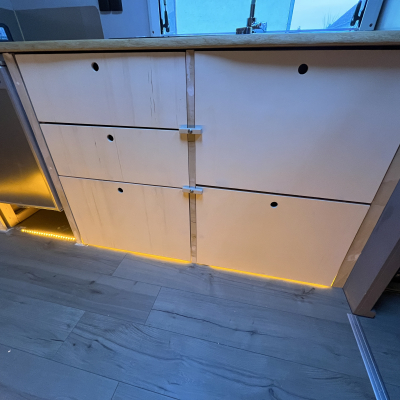

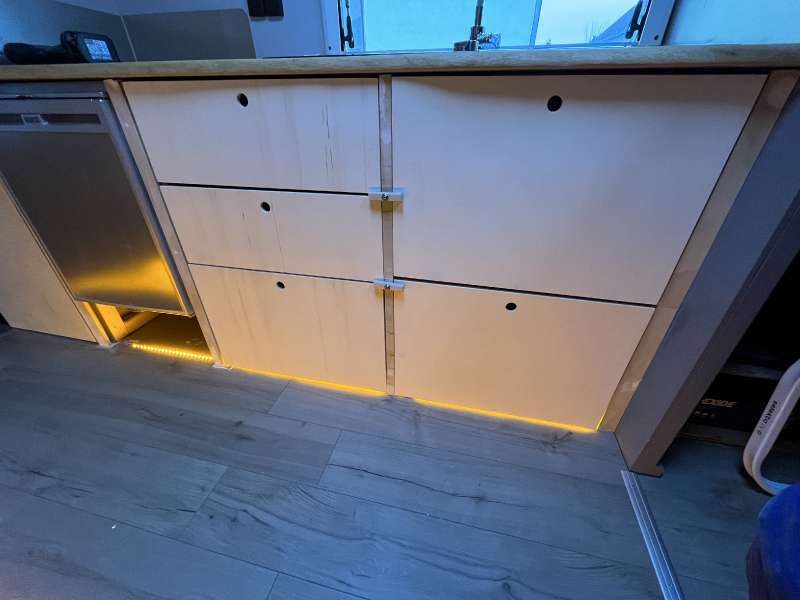

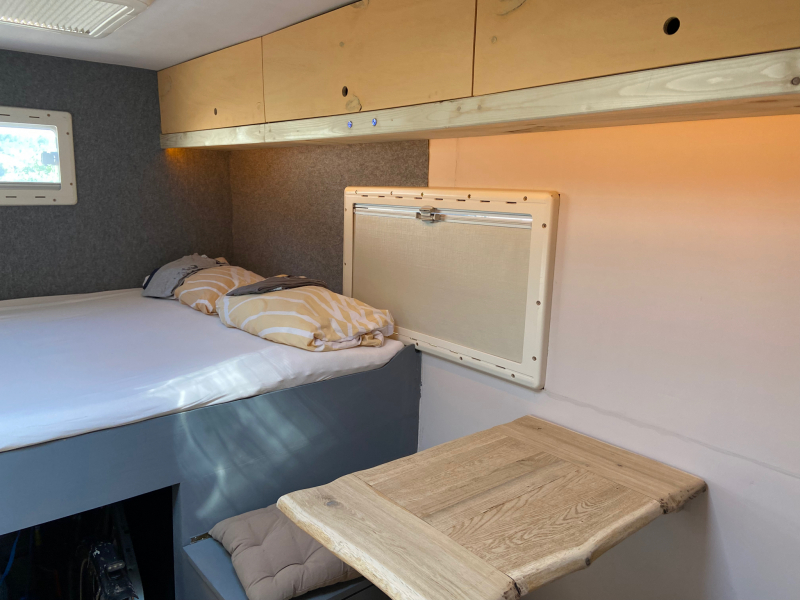

Küchenzeile mit Eichenholzplatte / Schränke aus Multiplex Birke / Wand und Deckenverkleidung aus Pappelsperholz. Mittlerweile wurde der Kühlschrank höher gesetzt und darunter noch eine Schublade implementiert. Ebenso wurden die Schubladen mit Möbelschienen aus dem Hause HA-CO.eu verbessert. Die letzten Bilder zeigen den Ausbaustand im Dezember 2023

Kocher

Sonstiges

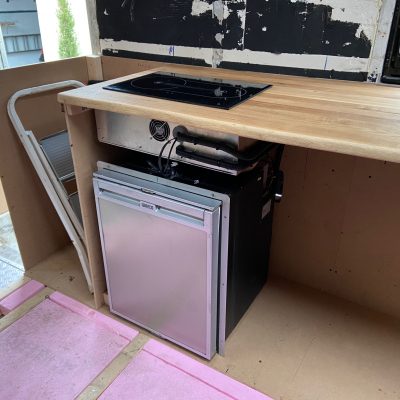

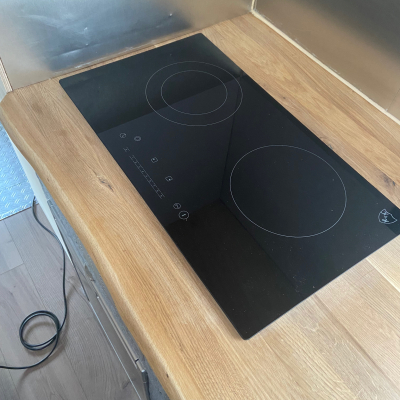

Kocher	Cerankochfeld 220V
Gasinstallation	ohne

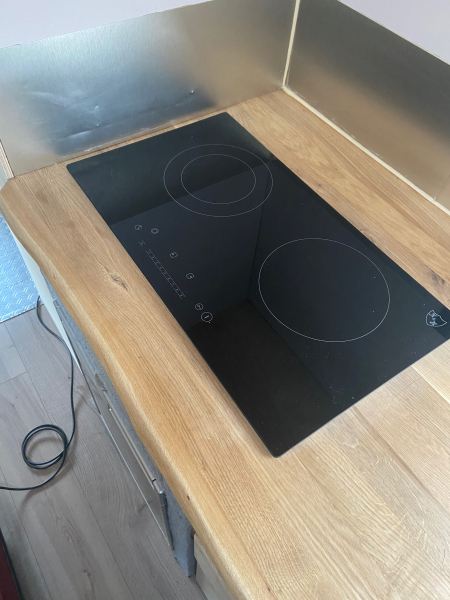

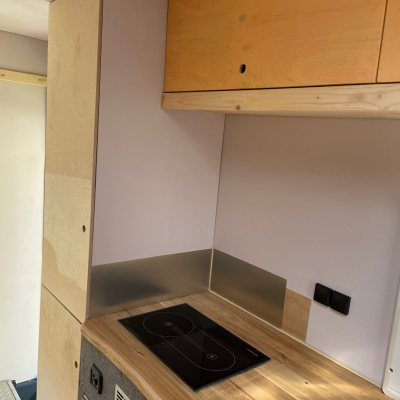

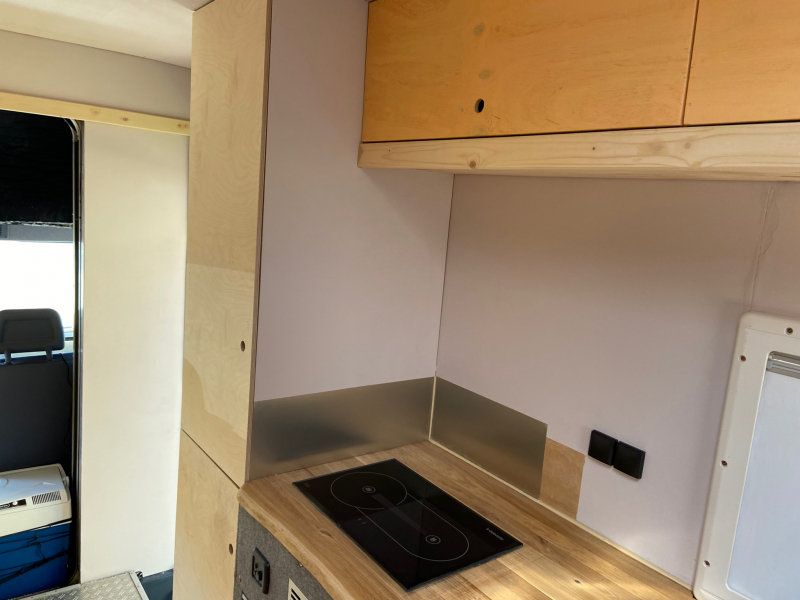

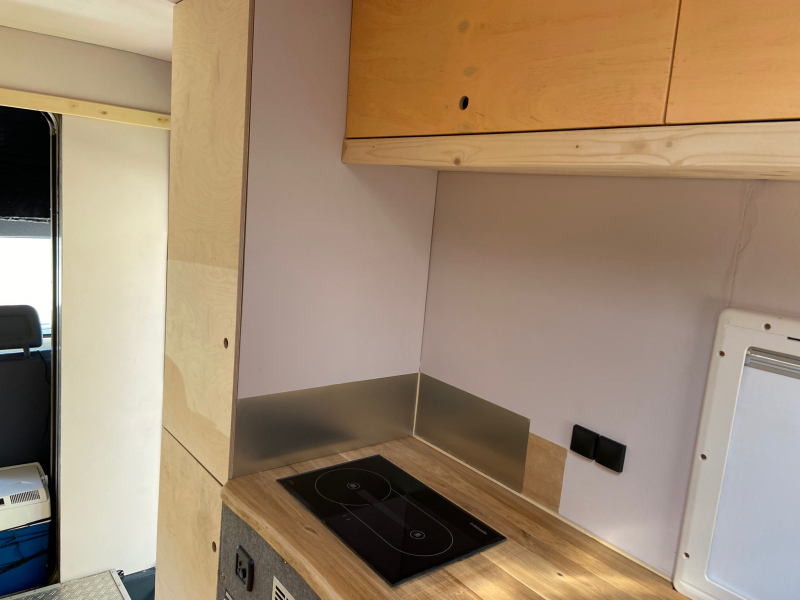

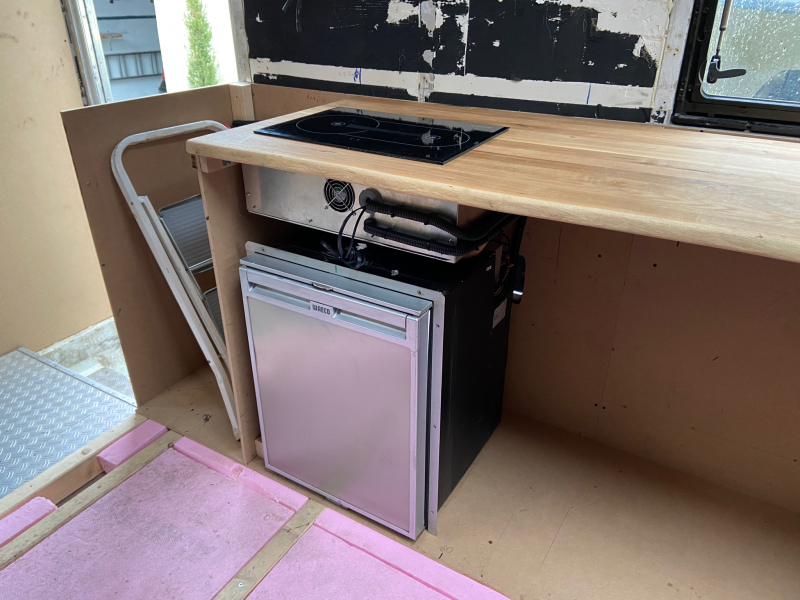

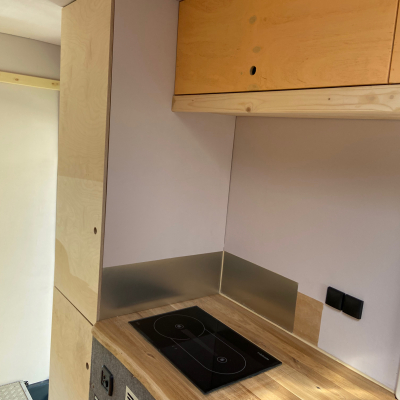

der bis April 2023 eingebaute Webasto Dieselkocher x100 mit Ceranfeld, wurde mittlerweile gegen ein 230V Ceran Kochfeld getauscht. Der Dieselkocher hat einfach nicht zufriedenstellend funktioniert.

Kühlschrank, Kühlbox

Sonstiges
Hersteller und Typ des Kühlschrank	Waeco Kompressor Kühlschrank CRX 50 12 V

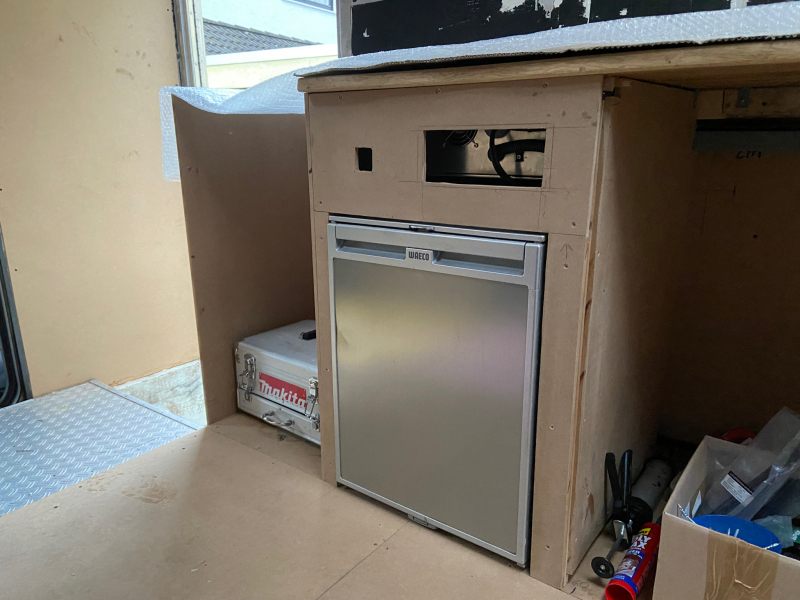

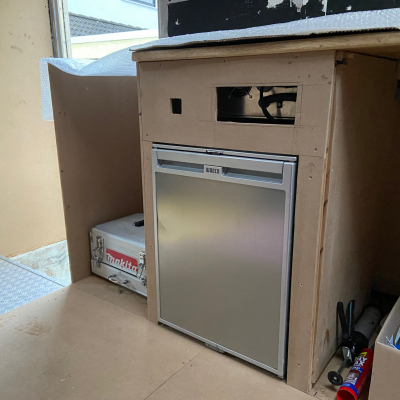

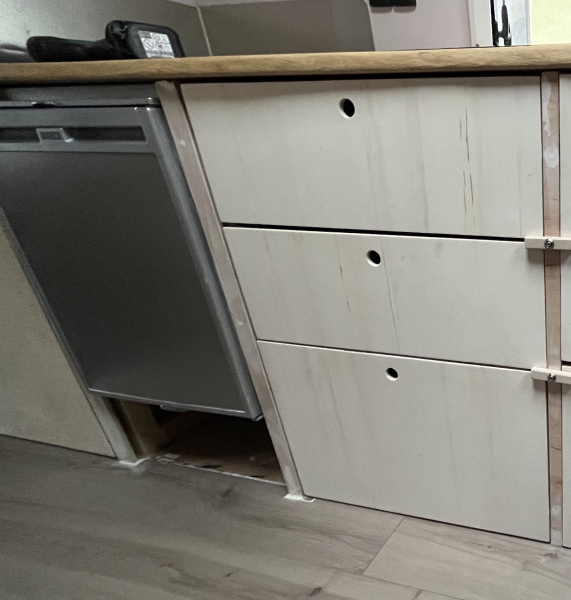

Mobile Kühlbox 12V / 230V Aktuell wurde der Kühlschrank höher gesetzt.

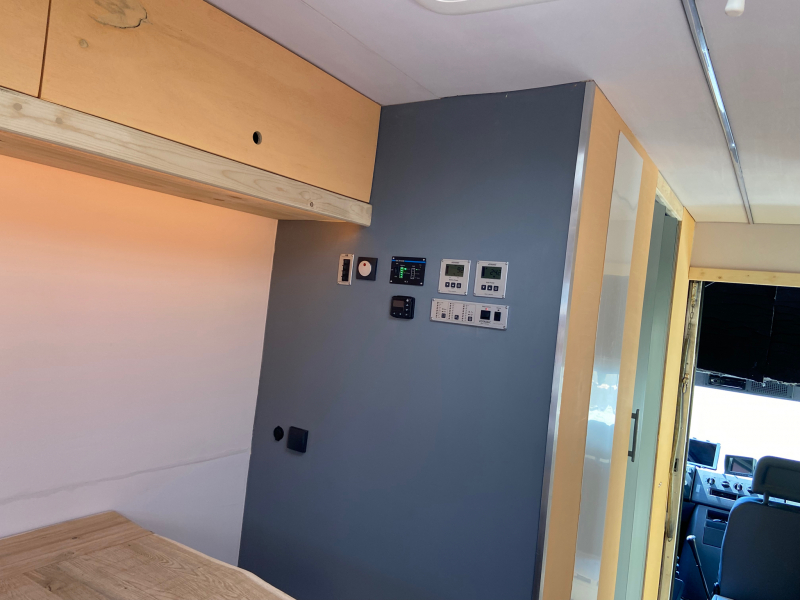

Stromkonzept

Sontiges
Stromspannung im Chassis	24V
Stromspannung im Aufbau	12V

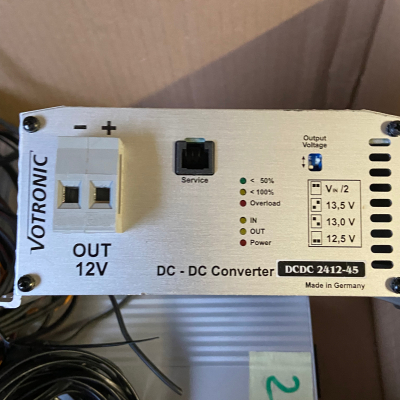

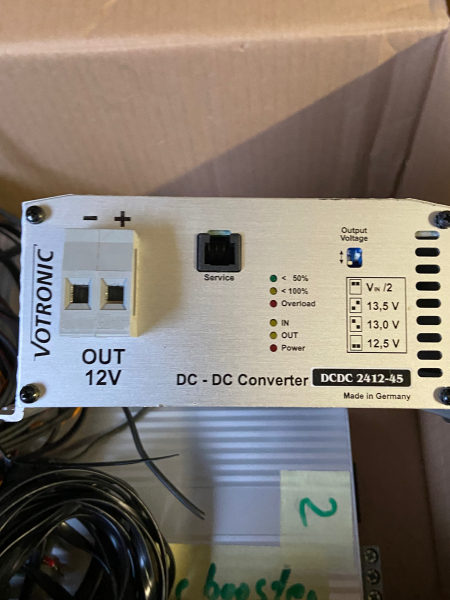

Ladewandler 24-12V	Votronic
110V / 230V im Aufbau?	Ja

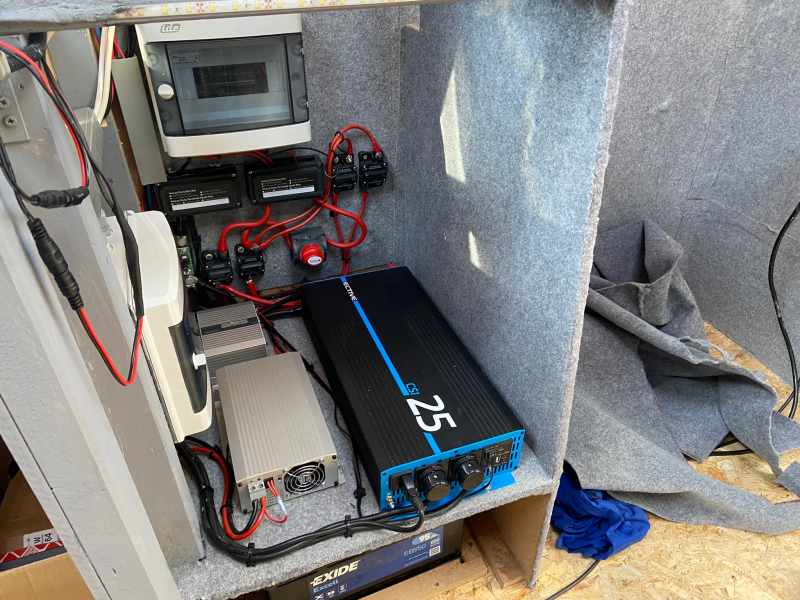

Wechselrichter	Ective 2500

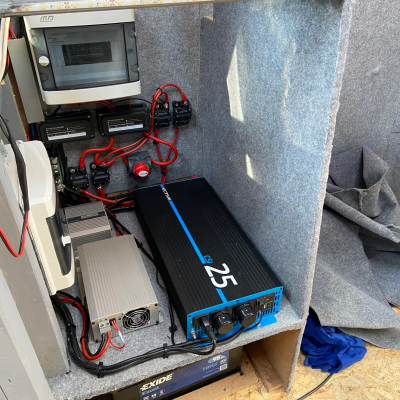

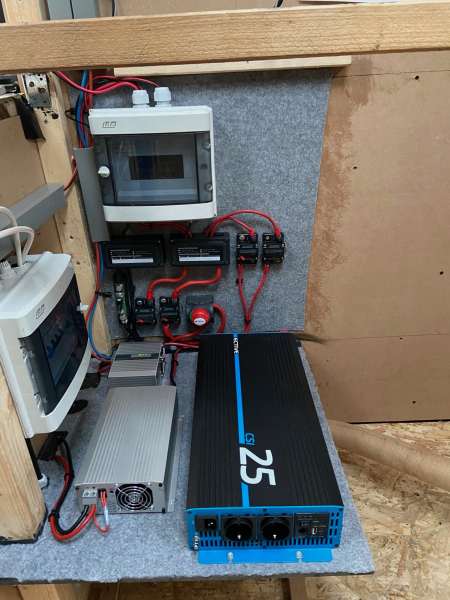

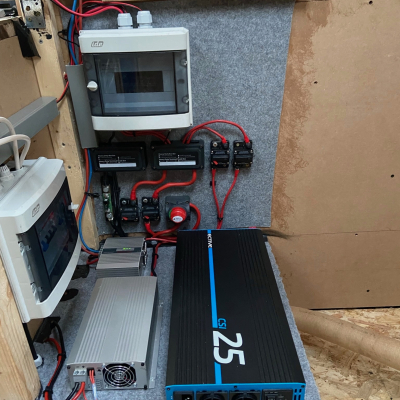

Die Batterien werden permanent über Solar geladen. Die Aufbauspannungen von 12 V und 230V werden über einen Trennschalter getrennt.

Batteriekapazität im Aufbau

Sonstiges
Batteriekapazität im Aufbau	290Ah
Batterietyp	AGM
Batterieladegerät für Aufbaubatterien	Solar Votronic 420MPP / Votronic Ladebooster / Ective Wechselrichter

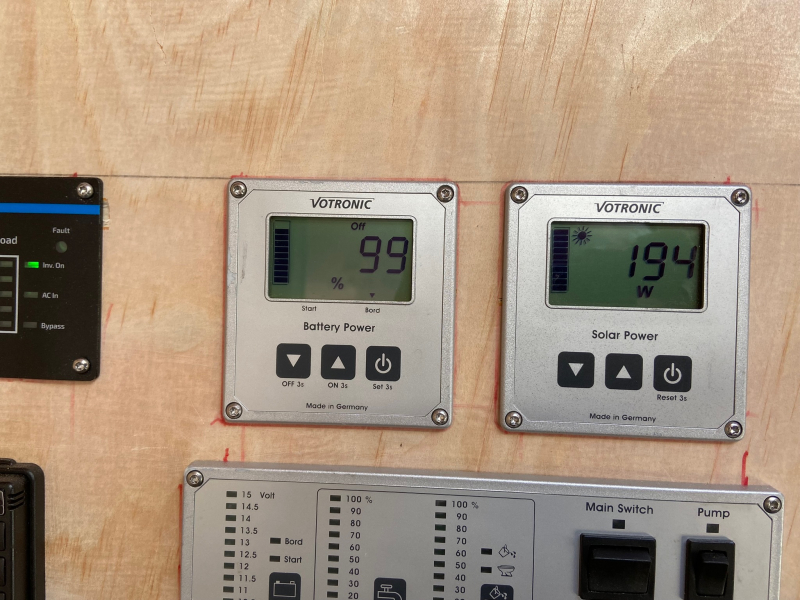

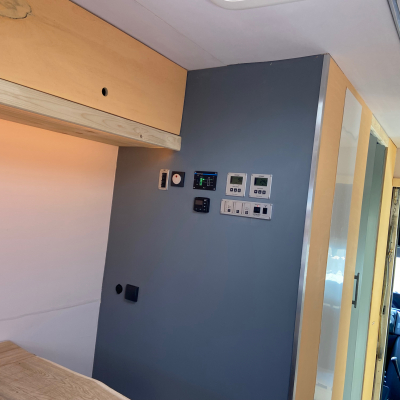

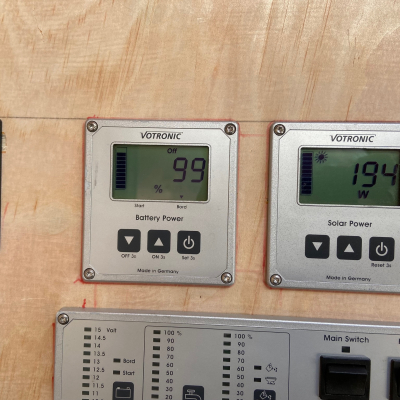

Batterieüberwachung	Votronic Smart Shunt mit LCD Panel

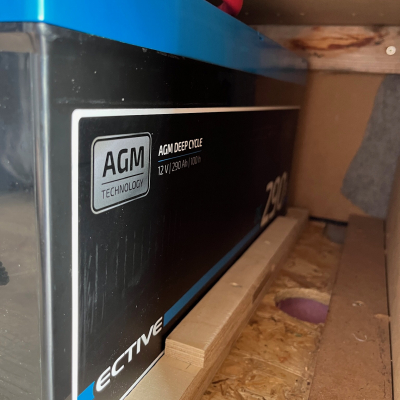

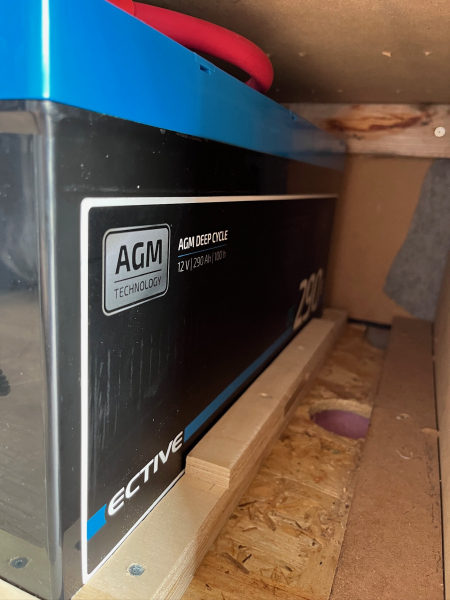

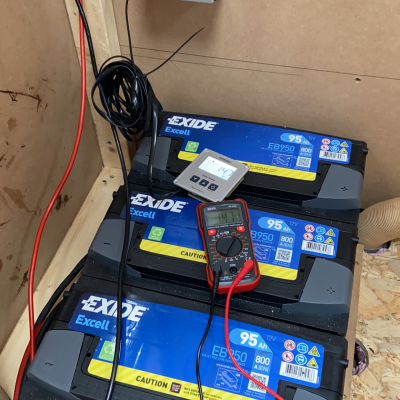

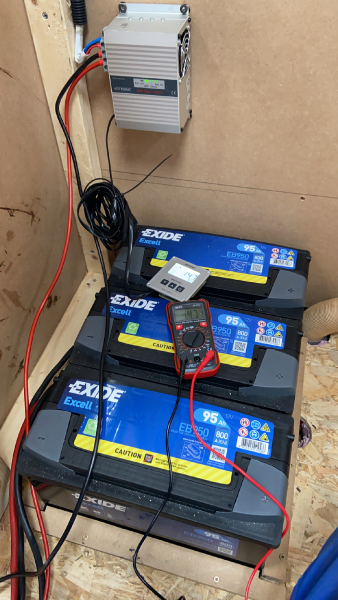

Nach zwei Jahren mit Nass Batterien wurd nub auf eine AGM von Ective umgerüstet. Diese läuft super. Wenn man nicht auf das Gewicht achten muss, eine echte Alternative zu Lithium.

Stromgewinnung

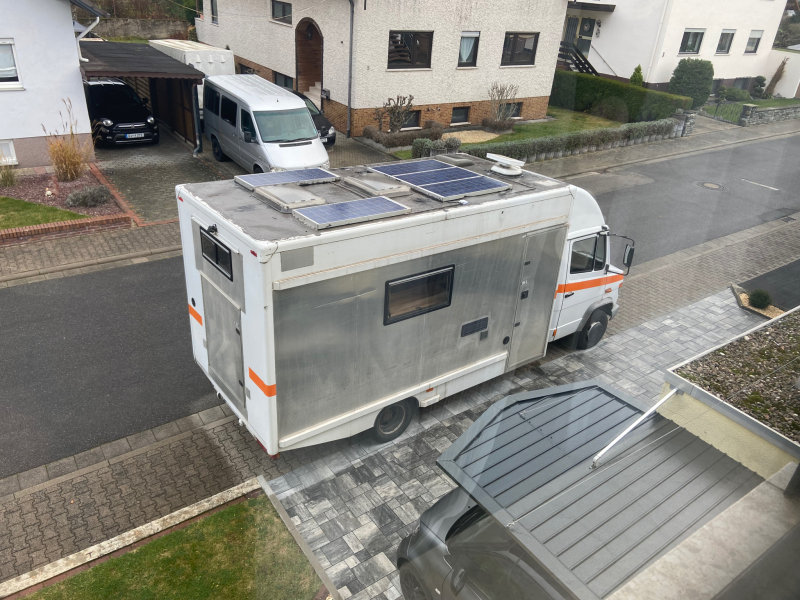

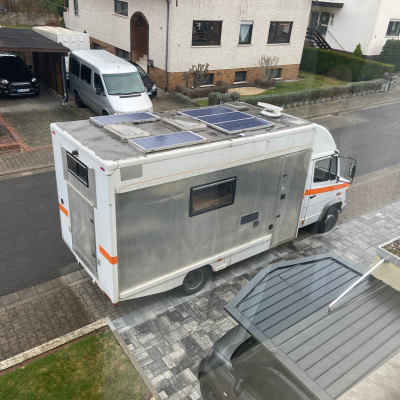

Solarkapazität	600 Watt (5 Module)
Solarregler	Votronic
Brennstoffzelle	Nein

Heizung

Sonstiges

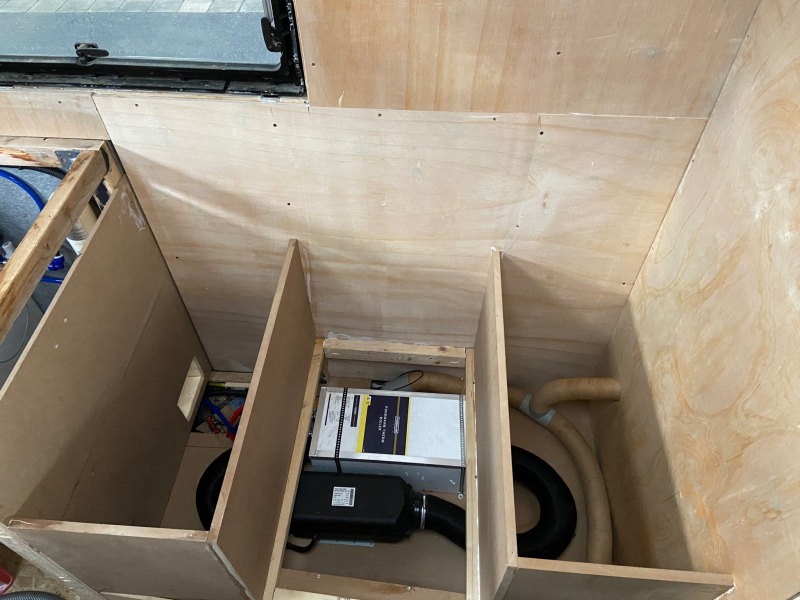

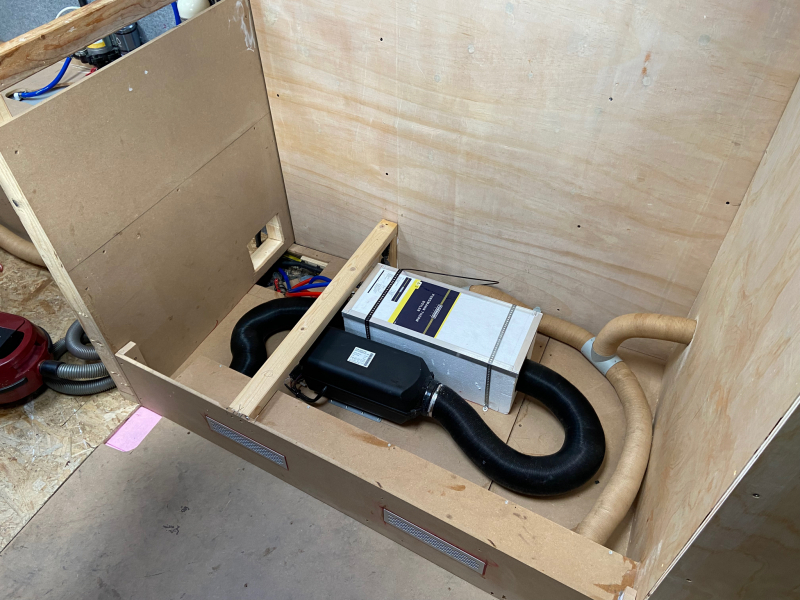

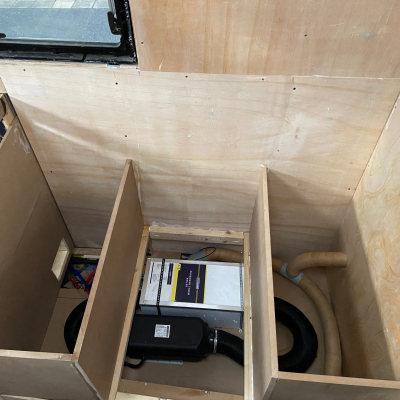

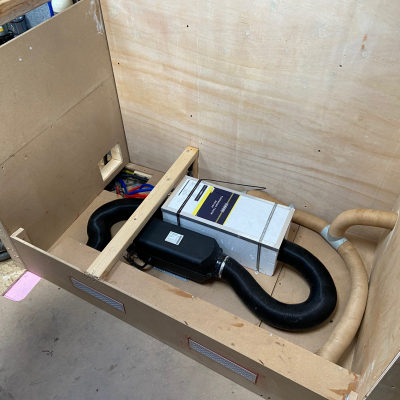

Hersteller und Typ der Heizung	Planar 4D
Warmwasseraufbereitung	Pundmann Boiler 9 Liter
Fahrerhausheizung	Standard MB Vario

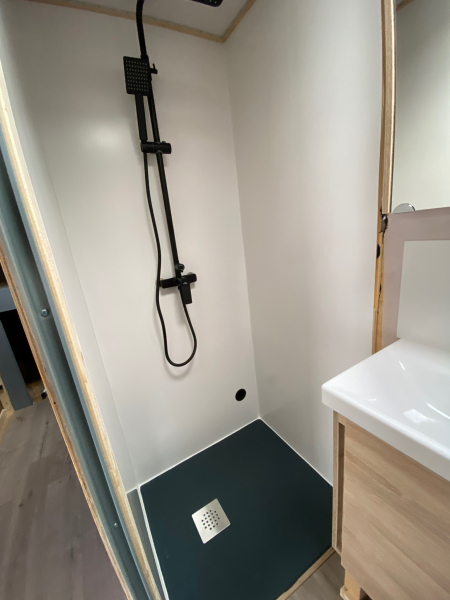

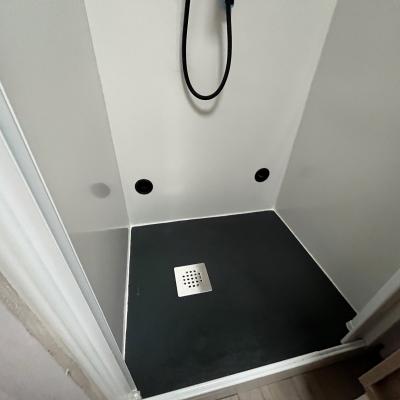

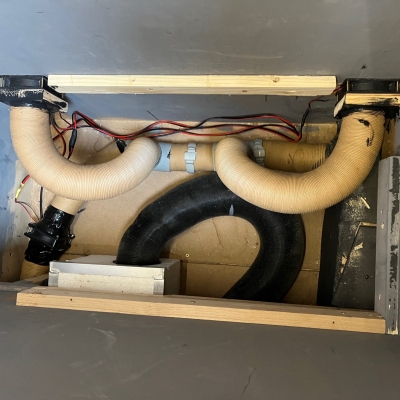

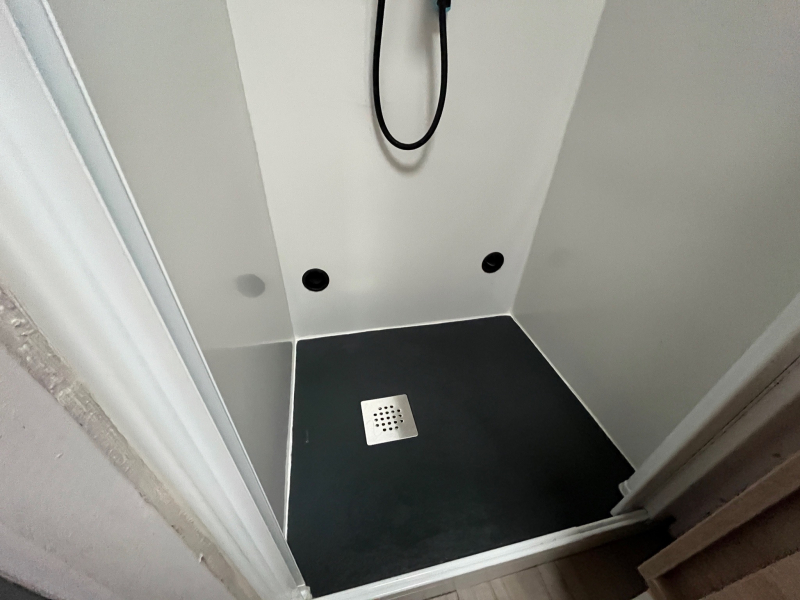

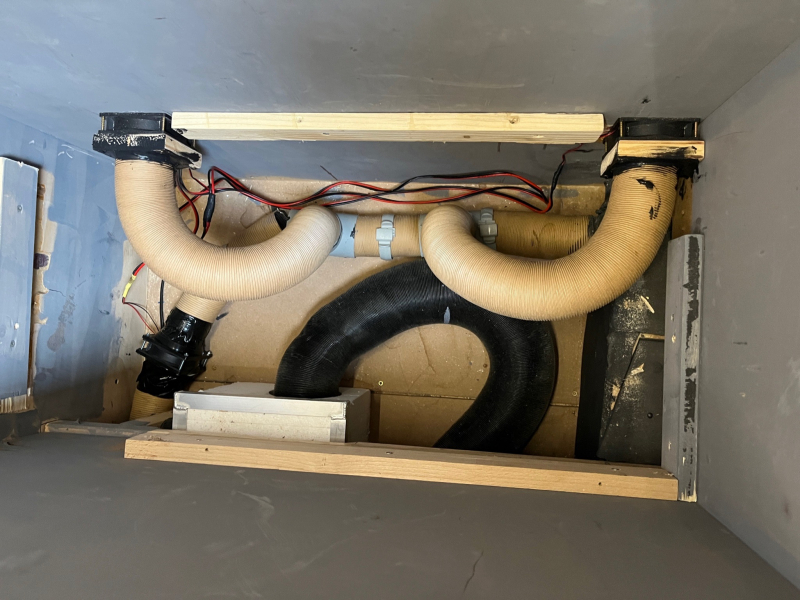

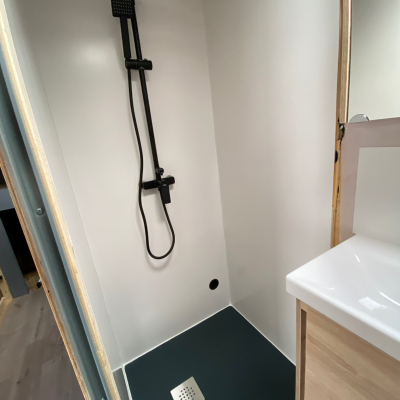

Die Luftführung erfolgt über einen selbstgebauten Kanal, Endlich wird es auch über zwei Rohleitungen mit Lüfter in der Dusche kuschelig warm.

Gasanlage

Erläuterung Gasanlage
Gasfreies Womo

Wassersystem

Sonstiges
Wasserführung	REICH Uni Quick 12mm
Wasserfiltersystem	WM Aquatec / Alb
Volumen der Frischwassertanks	180L
Volumen der Abwassertanks	70L

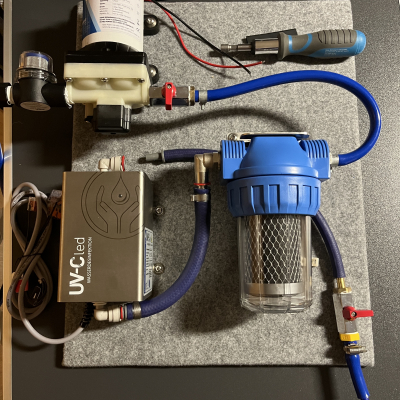

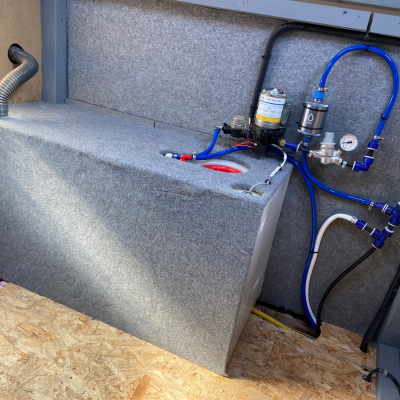

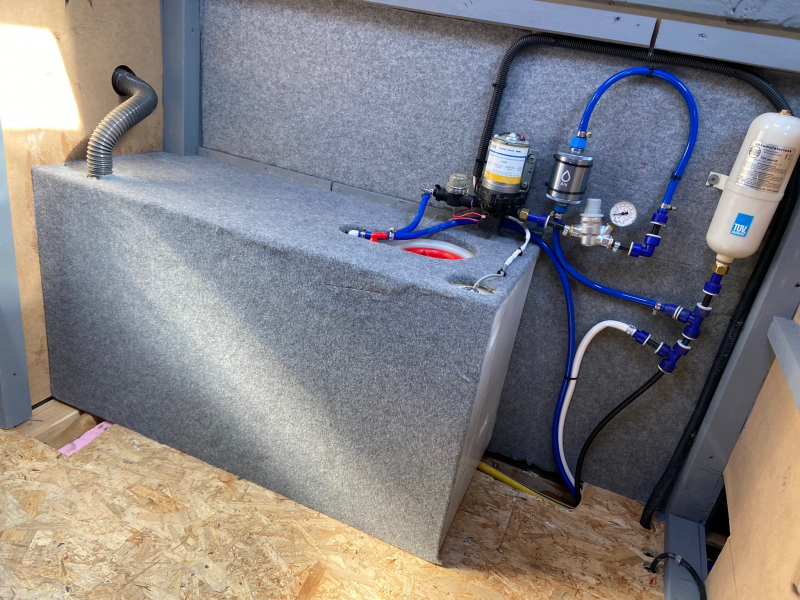

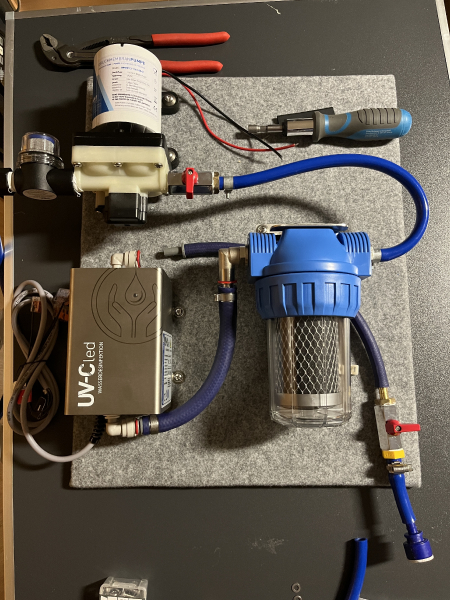

Im Winter 23/24 wird die Filteranlage komplett getauscht. Zur Verwendung kommt eine Filteranlage mit Aktivkohlefilter, UV Filter und Druckpumpe von WM Aquatec. Der Alb Filter wird in Zukunft als Füllfilter genutzt. System alt: LiliePumpe mit 1,2 bar und 7 L/min. System neu: WM Aquatec Pumpe, 2,1 bar und 11L/min. Aktivkohlefilter und UV Filter

Toilette

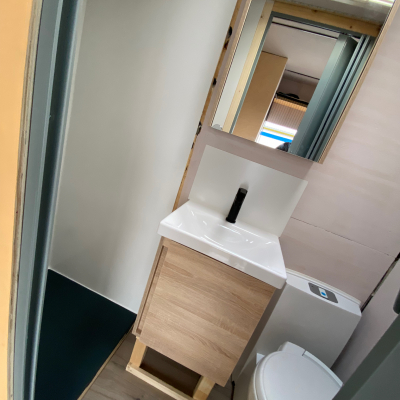

Hersteller und Art der Toilette	Thetford C263 Volkeramik
Kapazität Fäkalientank	Kassette

Anbauten

Heckträger	ohne
Dachgepäckträger	ohne

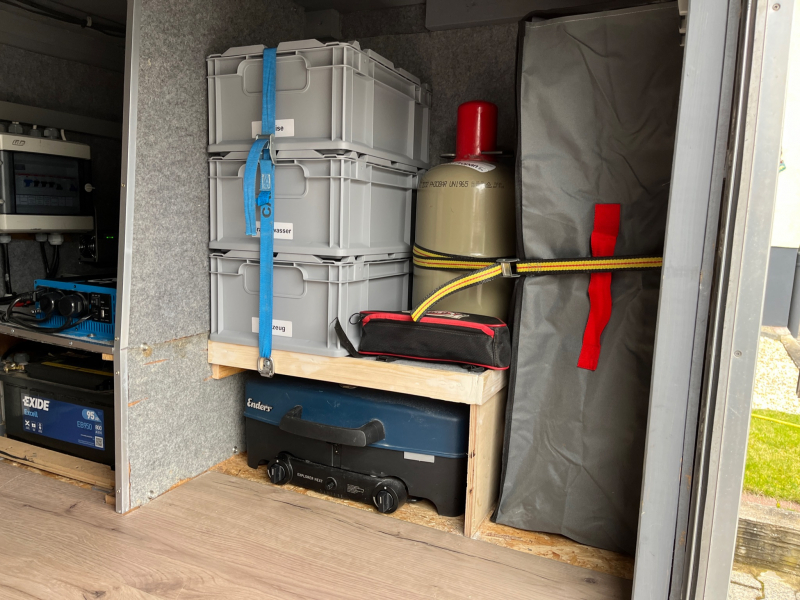

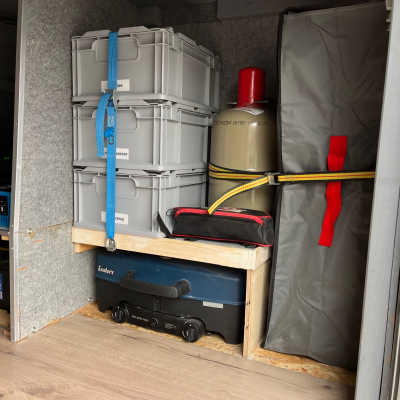

Stauboxen	Kunststoffkisten aus Baumarkt
Außenkochstelle	Enders Grill / Kochstelle
Markise	Fiamma 45 S Breite 4,5m mit Seitenwänden und Front
