Sehr lange schon mit Womo`s unterwegs, dabei habe ich 2008 bei der Firma Intercamp den Ulli kennen gelernt der gerade am ausbauen war. Nach wiederholter Aufforderung durch Ihn stelle ich jetzt endlich mein Fahrzeug ein. Damals noch mit VW T4 mit Bi-Mobil Absetzkabine als Leerkabine mit großem Alkoven, selbst ausgebaut mit dem waren wir zu Fünft mit 2 Hunden unterwegs. Auf der Suche nach einem passenden Fahrgestell bin ich dann beim Steyr und somit bei einem neuen Konzept hängen geblieben. 2011 habe ich mich für den Steyr 12 M 18 mit Shelter entschieden. Nach 2 Jahren Bauzeit ging die erste Reise 2013 zum OTA-Treffen und weiter nach Albanien.

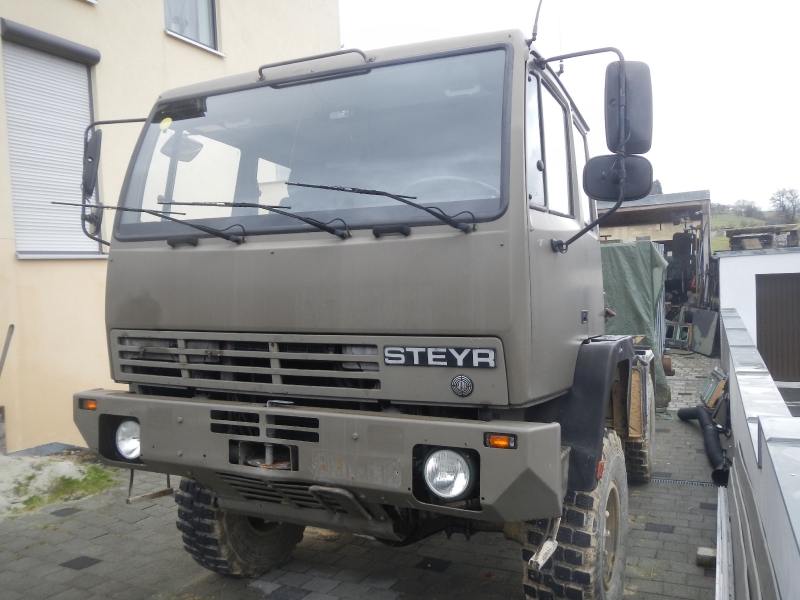

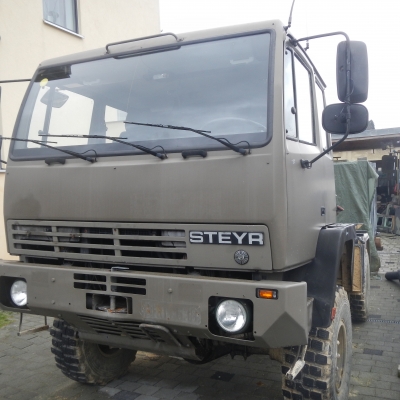

| Fahrzeughersteller und Typ | Steyr 12 M 18 |
|---|---|
| Name des Halters | Norbert Kohler |
| Baujahr | 9/1987 |
| Fahrzeug steht zum Verkauf? | Nein |
| Motortyp | Steyr |
|---|---|
| Hubraum | 6,6 l |
| Zylinderzahl | 6 |
| Motorleistung in PS | 180 mit LLK ca. 220 |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 3,5 m |
| Anzahl der zugelassenen Sitze | 4 |
| Reifengröße | 365/80 R 20 |
| Felgen | original |
| Reifenart | runderneuert mit Baustellenprovil |
| Tankkapazität | 400l und 180l |
| Dieselfilter | Ja |
| Sonstiges | |
| Separ beheizt | |
| Allrad zuschaltbar oder permanent | permanent |
| Differenzialsperren | 3x |
| Aufbauhersteller | Shelter Fm 2 (Funkkoffer der BW) |
|---|---|
| Kabinenmaße (Innen) | 4100x2040x1960 |
| Kabinenmaße Abmessungen (außen) | ca. 4260x2120x2120 |
| Material der Kabine | Alu Rahmenkonstruktion |
| Art und Stärke der Dämmung | 60 mm Styrodur |
| Anzahl der Schlafplätze | 4 |
| Fenster | 3x Seitz S7, 4x Seitz S4 |
| Zwischenrahmen | Eigenbau |
| Sonstiges | |

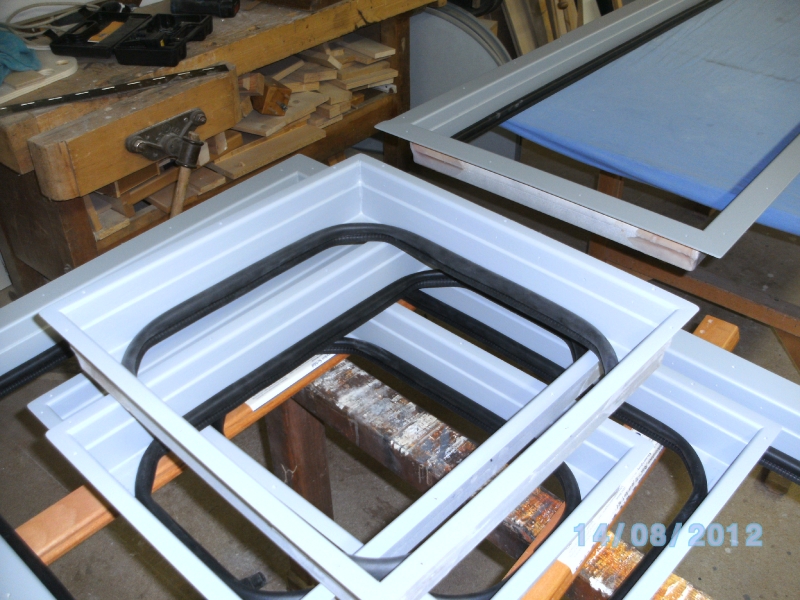

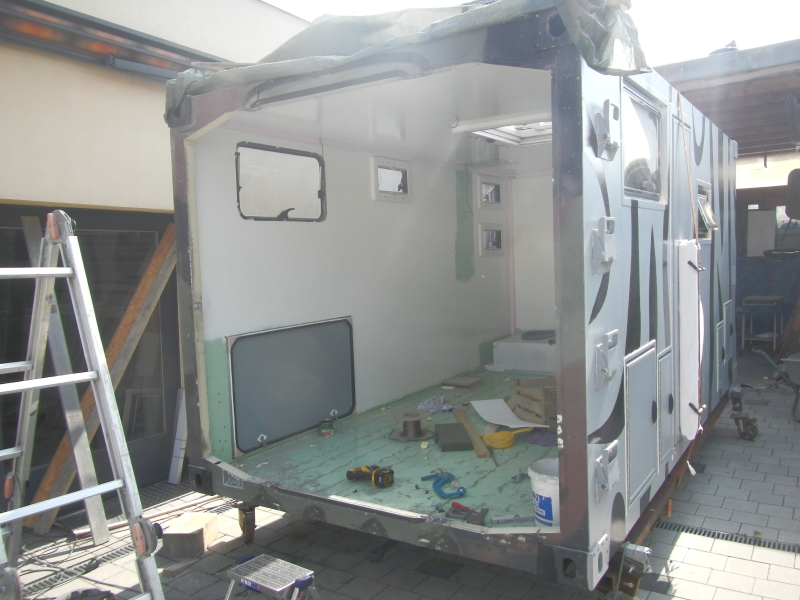

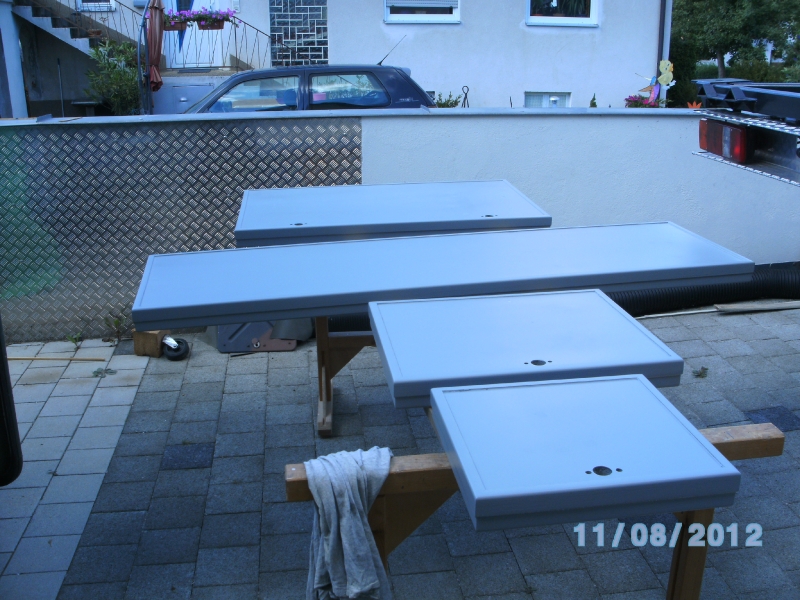

| Shelter komplett entkernt und die Rückwand entfernt. Klappen und Türe selbst gebaut. | |
| Erläuterung Grundriss | |
|---|---|
|

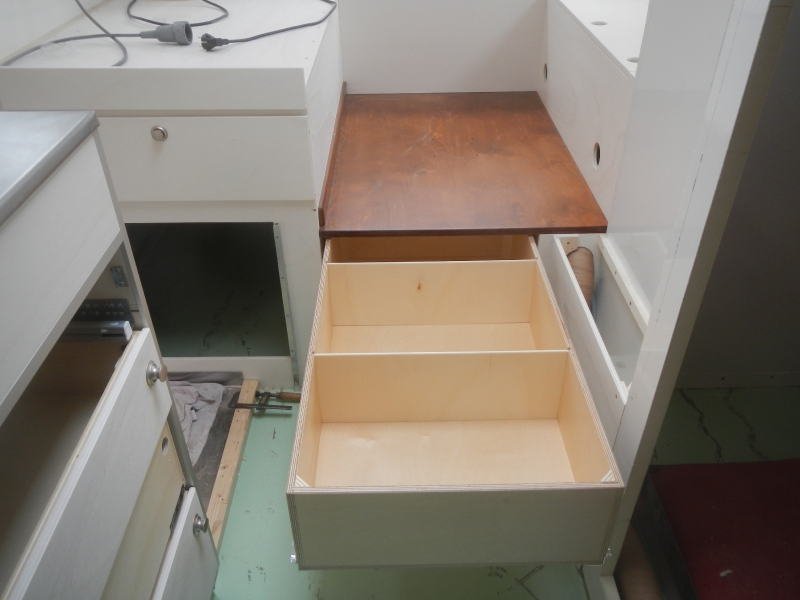

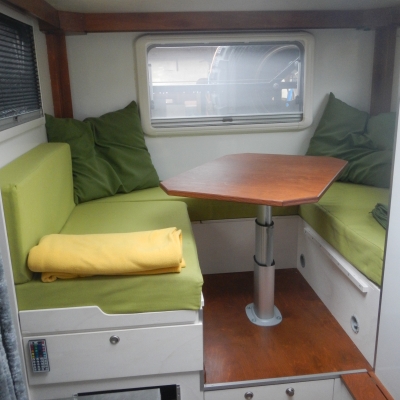

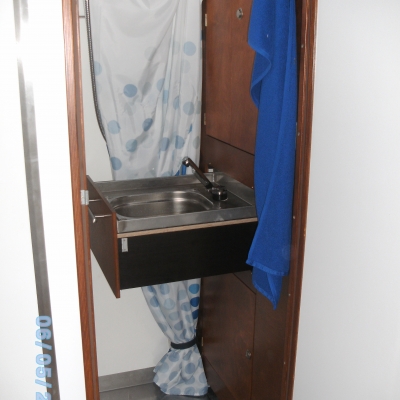

Ich habe den Ausbau des Shelters auf einem normalen Zeichenbrett in DIN A 3 gezeichnet. Kurze Beschreibung des Ausbaues. Ganz vorne unter dem Bodest die Wassertanks 2X150l Trink- u. Brauchwasser, 2 Systeme davor die Batterien. Auf dem Podest kleine 2 er Sitzgruppe mit Tisch um bau bar zur Liegefläche 190x75 cm darüber ein Klappbett 200x75 cm. Beide Betten haben eine Liegehöhe ca. 65 cm. Links dann ein Unterschrank, darunter die Dieselstandheizung darüber der Kühlschrank. Anschließend das Bad 140x80/65. Duschbereich ca. 80x80, Toilettenbereich Breite 65 cm. Dann kommt die große Hecksitzgruppe 140x200 auch als Bett auch auf einem Podest so hoch das zum Sitzen noch ca. 100cm bleiben. Darunter Stauraum von links und rechts durch Stauklappen zugänglich. Rechte Seite nach der 2 er Sitzgruppe ein Kleiderschrank bis runter dann ein Küchenblock ca. 85cm breit und ca. 55 cm tief. Dann der Türbereich ca. 60 cm. Dann wieder Hecksitzgruppe. Es gibt ja noch viele Details aber die kann ich hier nicht alle schreiben, denn dann würde ich Tagelang sitzen.:( Wir waren 2013 zu viert 3 Erwachsene und meine kleine Tochter 7 Jahre und hatten genug Platz. Es gibt ja viele Möglichkeiten auszubauen aber für mich war wichtig das ich später wenn wir nur noch zu zweit fahren nicht mehr umbauen müssen. Entweder können wir dann vorne schlafen und hinten sitzen oder umgekehrt |
| Material des Möbelbaus | überwiegend Pappelsperrholz |
|---|---|
| Sonstiges | |
| Oberfläche nur mit Edelwachs kalkweiß behandelt. | |
| Kocher | 2 flammig |
|---|---|
| Gasinstallation | 2x 5 kg Flaschen |
| Hersteller und Typ des Kühlschrank | Kompressor Kühlschrank Isotherm ca. 95 l |
|---|
| Stromspannung im Chassis | 24 V |
|---|---|
| Stromspannung im Aufbau | 12 V |
| 110V / 230V im Aufbau? | Ja |
| Wechselrichter | ca. 1oo0 Watt |
| Batteriekapazität im Aufbau | 2x 140 Ah |
|---|---|
| Batterietyp | Geelbatterieen |
| Batterieladegerät für Aufbaubatterien | Truma |
| Batterieüberwachung | Von Truma |
| Solarkapazität | 2x 140 Watt |
|---|---|
| Brennstoffzelle | Nein |
| Generator | Güde 1000 Watt |
| Hersteller und Typ der Heizung | Webasto Dual Top Dieselheiung mit Boiler u. Gasnotheizung Truma 2400 |
|---|---|
| Warmwasseraufbereitung | Webasto Dual Top |
| Fahrerhausheizung | original |
| Erläuterung Gasanlage | |
|---|---|
| 2x 5 kg Flaschen |
| Wasserführung | Gewebeschläuche |
|---|---|
| Wasserfiltersystem | geplant |
| Volumen der Frischwassertanks | 150 l Brauchwasser, 150l Trinkwasser |
| Volumen der Abwassertanks | 45 l |
| Sonstiges | |
| getrenntes System mit 2 Surfloh pumpen | |

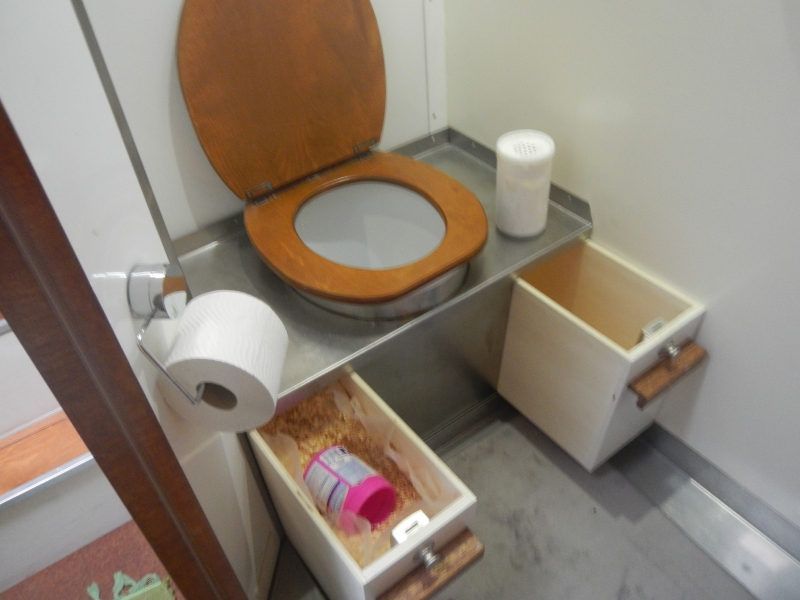

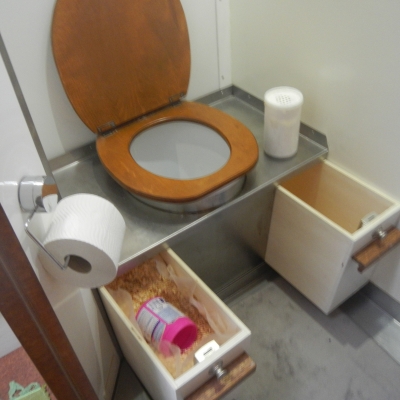

| Hersteller und Art der Toilette | Eigenbau Trockentoilette mit Holzspänen und Kalk |
|---|

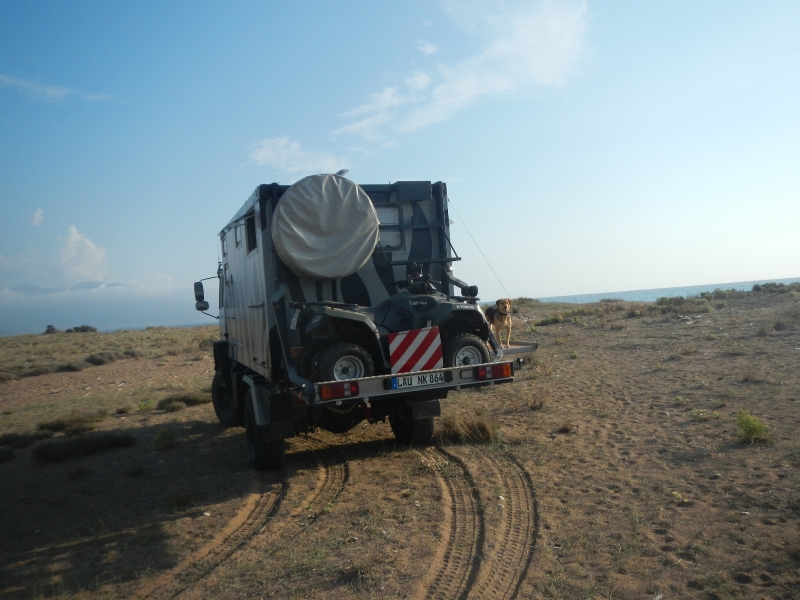

| Heckträger | Eigenbauheckträger für ein Quad und Reserverad |
|---|---|
| Dachgepäckträger | Eigenbau |
| Stauboxen | Eigenbau |
| Außenkochstelle | nein |

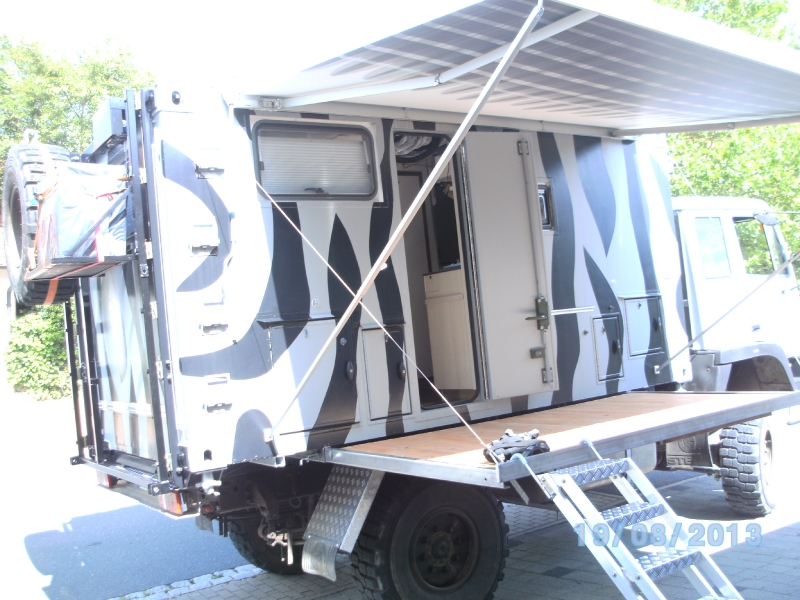

| Markise | Thule Omnistor ca. 3,4 x 2,5m |
| Sonstiges | |
| Veranda zum aus ziehen ca. 2,6x1.6m, aus V2A mit Bankirei belegt | |
