Dora, MB 1017 AF (#2588)

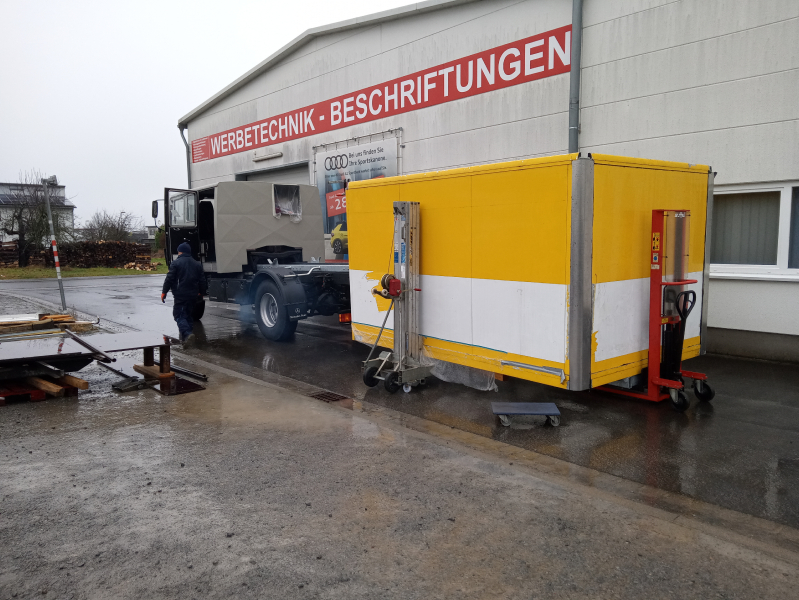

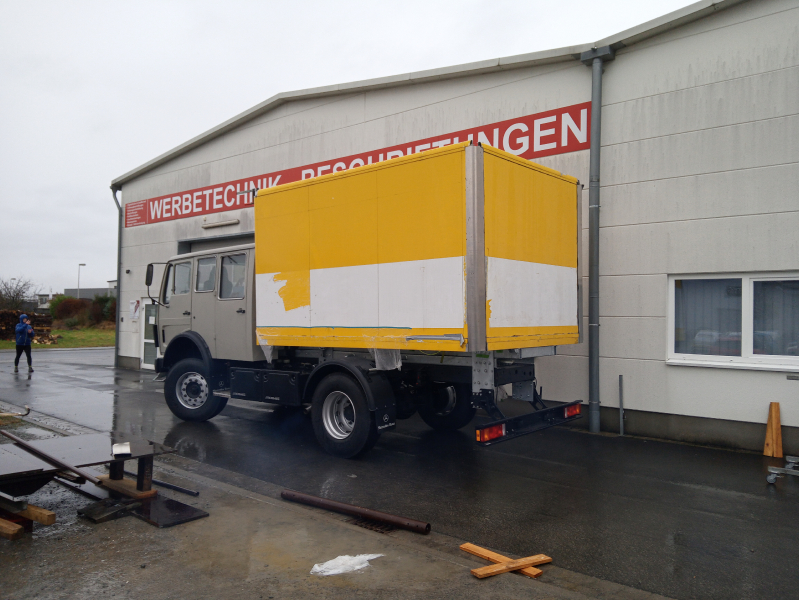

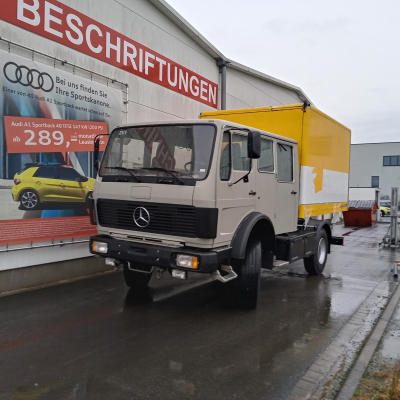

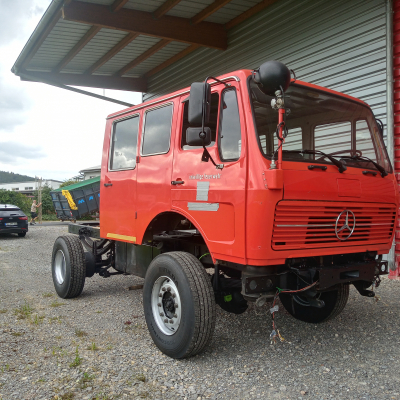

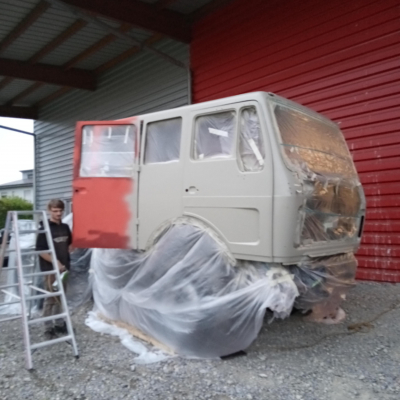

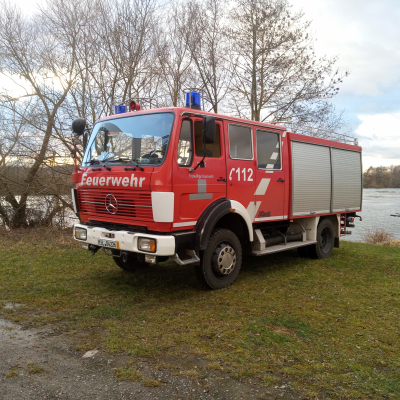

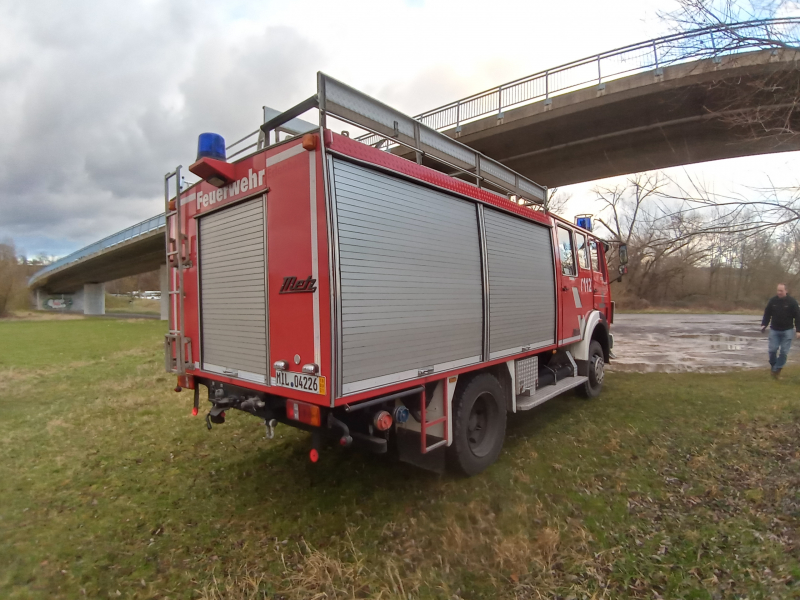

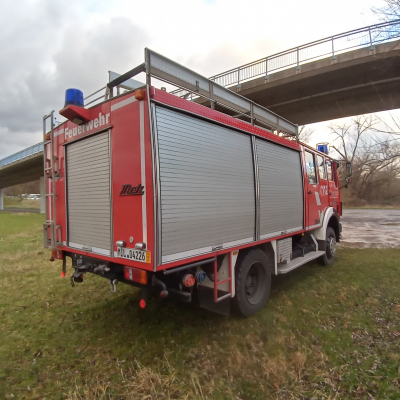

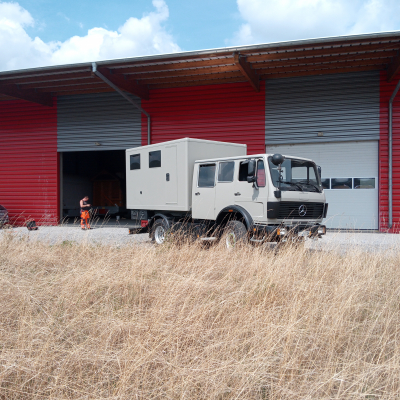

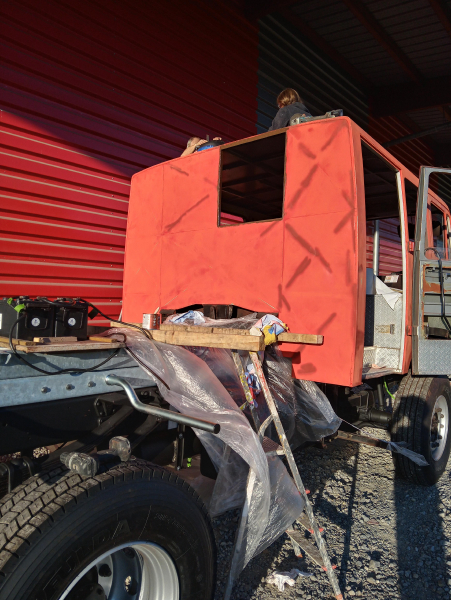

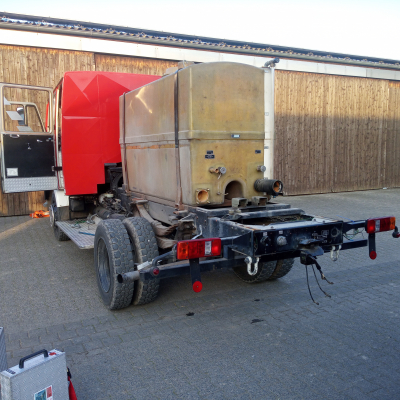

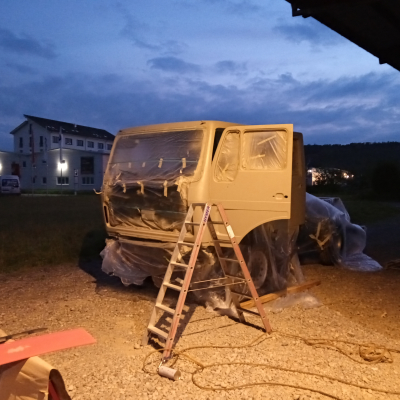

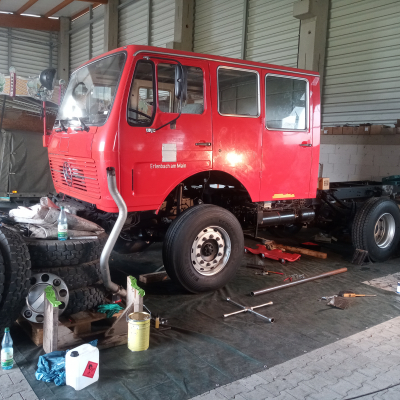

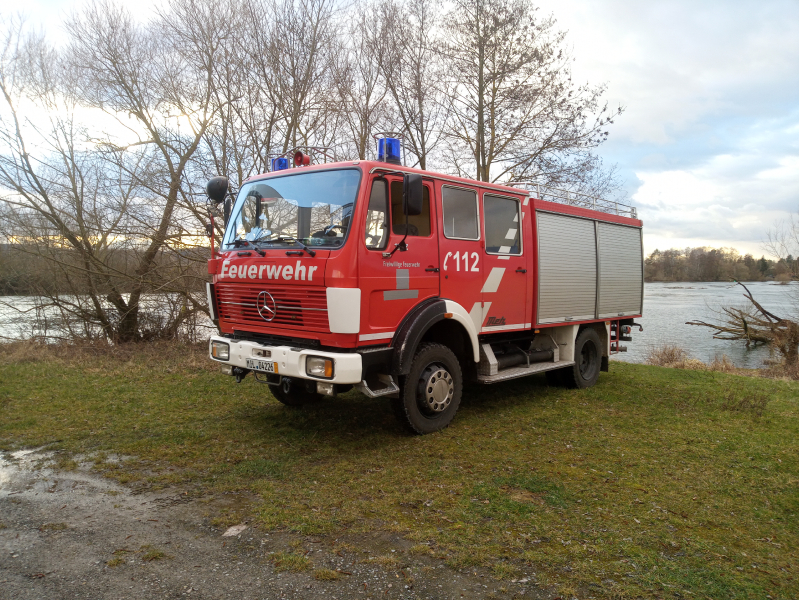

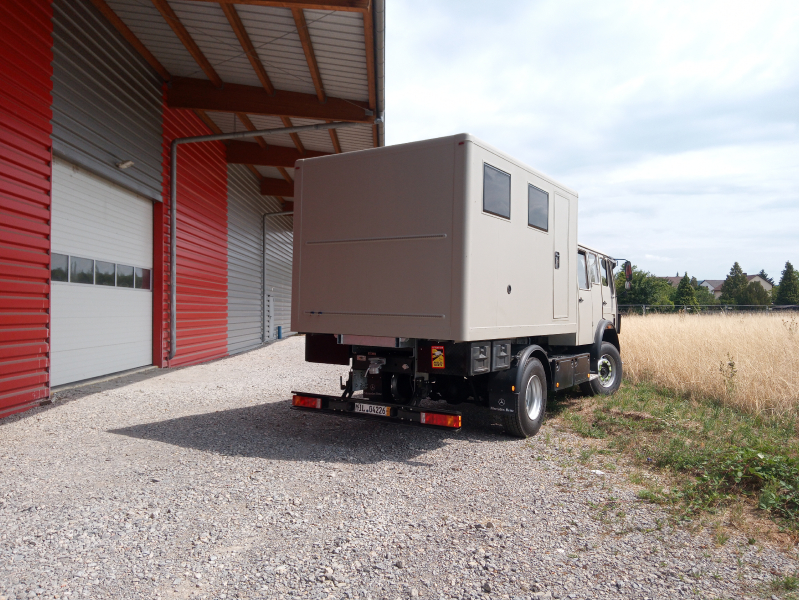

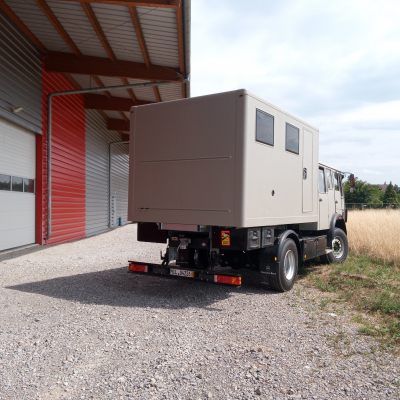

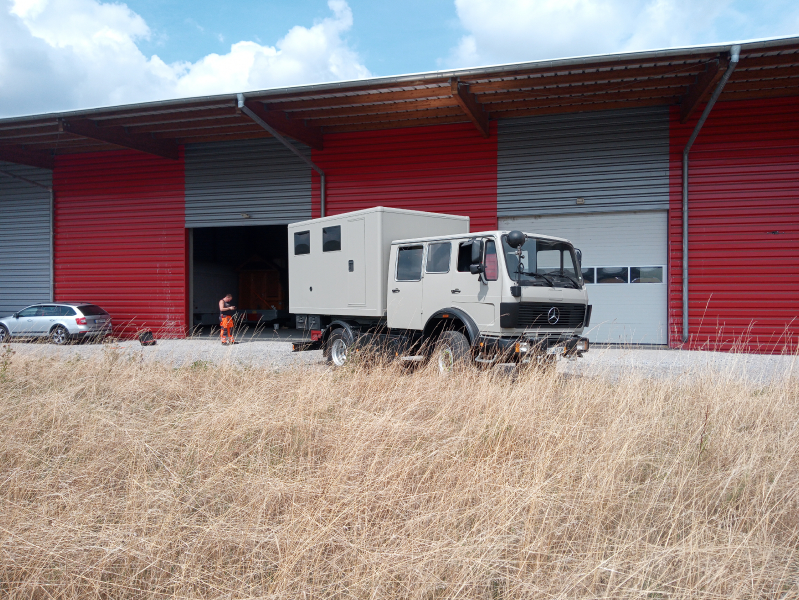

Aus einem ehemaligen TLF 16/25 entstand in knapp über zwei Jahren Bauzeit mein Reisefahrzeug. Zu Beginn wurde das Fahrgestell komplett überholt, sämmtliche Verschleißteile ausgetauscht und neu lackiert. Im Anschluss wurde ein herkömmlicher Lkw-Kofferaufbau verkürzt und mit Hilfe eines Zwischenrahmens auf dem Fahrgestell befestigt. Am Ende folgte der Innenausbau. Der komplette Umbau entstand in Eigenleistung, des weiteren wurden viele Gebrauchtteile (Unterfahrschutz, Staukästen,...) verwendet.

Allgemeine Angaben

Fahrzeughersteller und Typ	Mercedes-Benz 1017 AF, Metz Feuerwehrgerätefabrik Karlsruhe
Name des Halters	Jan Schwarzkopf
Land der Zulassung	Deutschland
Baujahr	1979
Fahrzeug steht zum Verkauf?	Nein

Motor

Sonstiges
Motortyp	OM 352 A
Hubraum	5675 cm3
Zylinderzahl	6
Motorleistung in PS	168
Drehmoment	461 N.m
Motor mit Turbolader

Fahrgestell

Sonstiges
Radformel (4x2, 4x4, 6x6, 8x8)	4x4
Radstand	3600mm
Anzahl der zugelassenen Sitze	Es sind zwei Sitzplätze eingetragen. Hierbei wurden der Fahrer- und der Beifahrersitz getauscht.

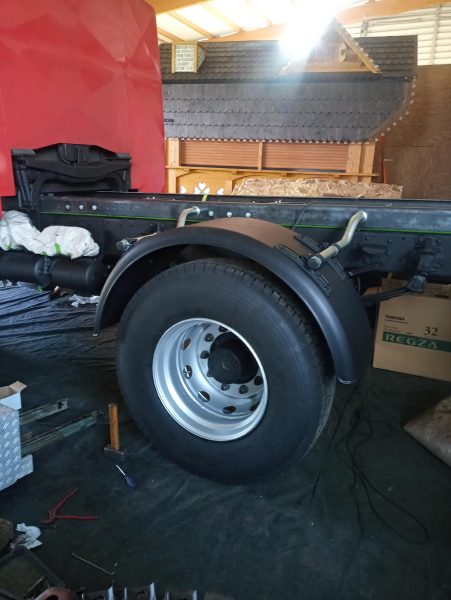

Reifengröße	Das Fahrzeug ist auf 315/80R22.5 umbereift

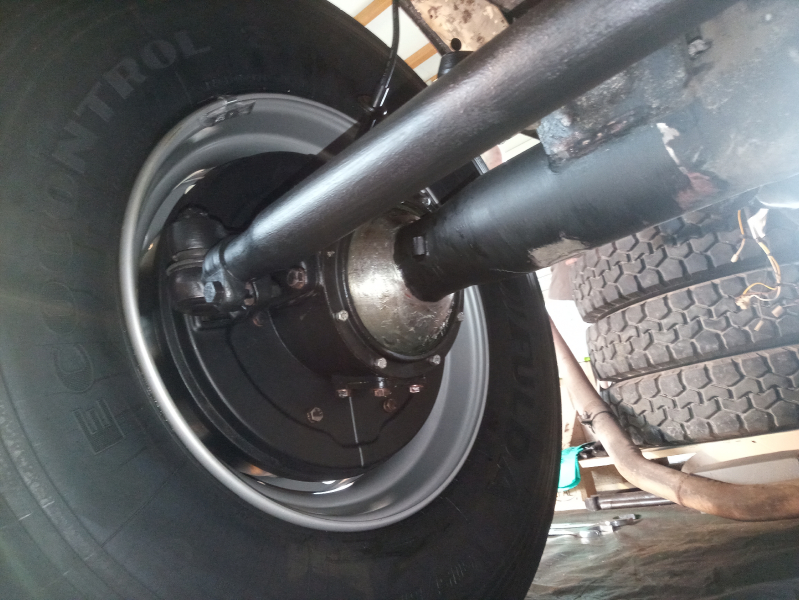

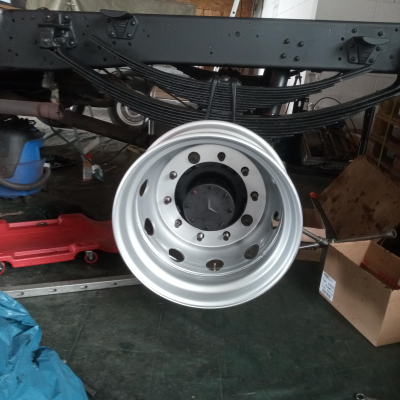

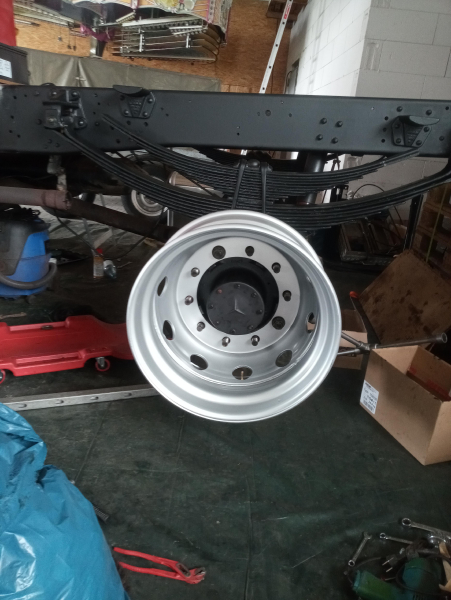

Felgen	Ursprünglich hatte das Fahrzeug Felgen in der Größe 6x22.5, im Zuge der Umbereifung werden 9.00x22.5 montiert (Einpresstiefe vorne 86mm, Einpresstiefe hinten 160mm)
Reifenart	Da das Fahrzeug am Anfang nur in Europa und Nordafrika bewegt wird reicht eine Straßenbereifung aus. In der Reifengröße 315/80R22.5 sind allerdings genug Reifen mit einem Geländeprofil/Baustellenprofil verfügbar, sodass ein späterer Wechsel Problemlos möglich ist
Tankkapazität	Es ist (noch) der orginale Fahrgestelltank mit 120 Liter Inhalt verbaut
Dieselfilter	Ja

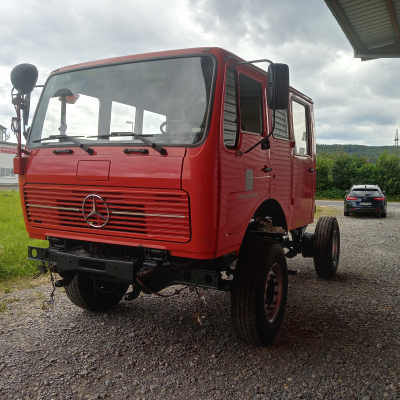

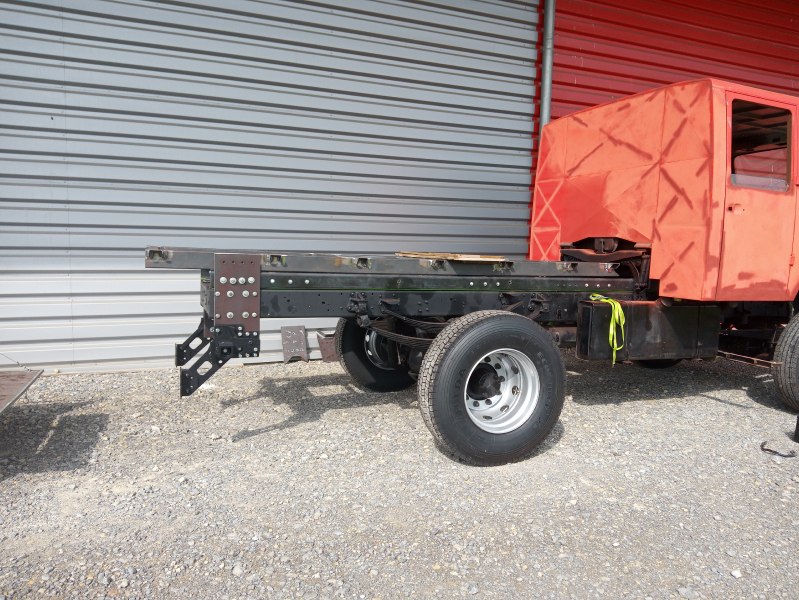

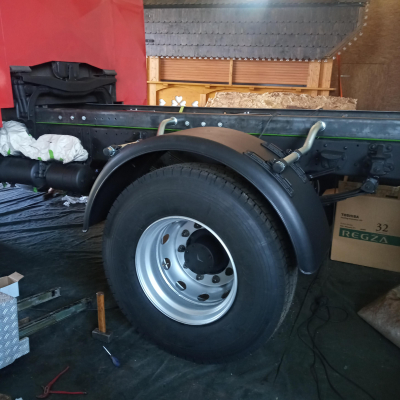

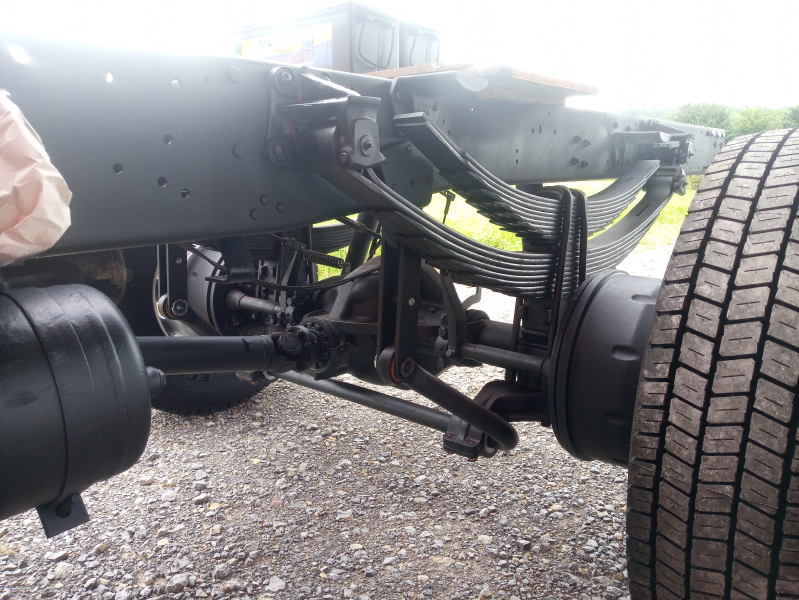

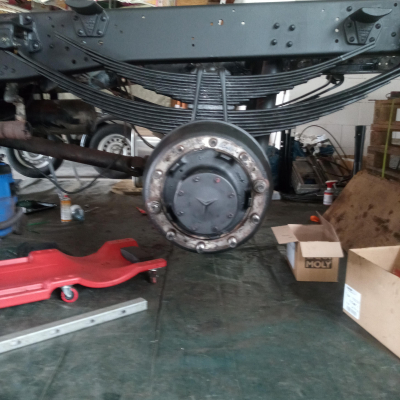

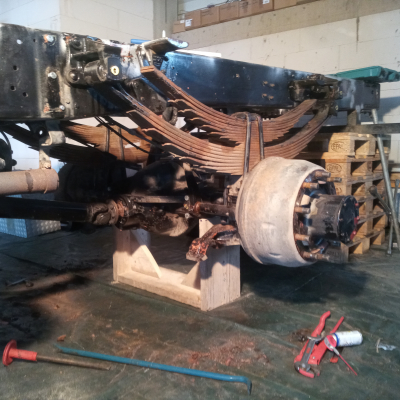

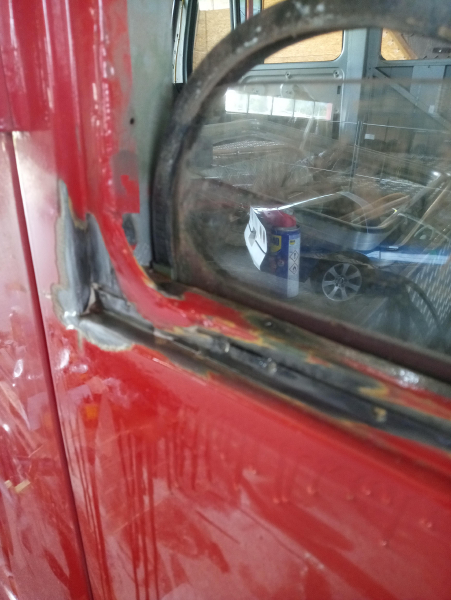

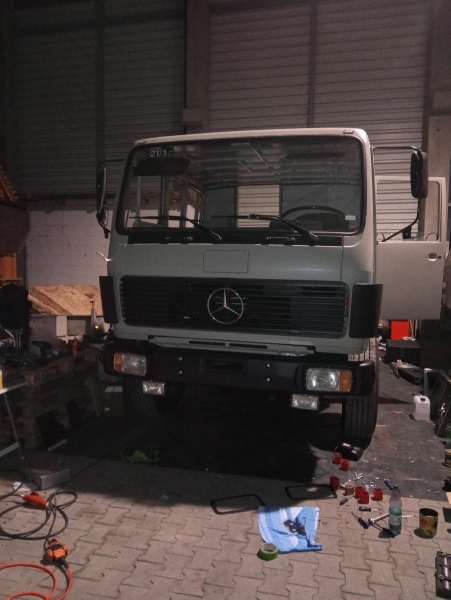

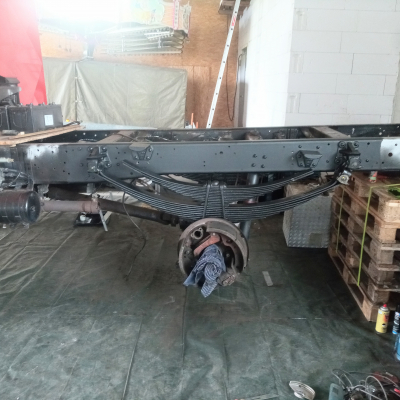

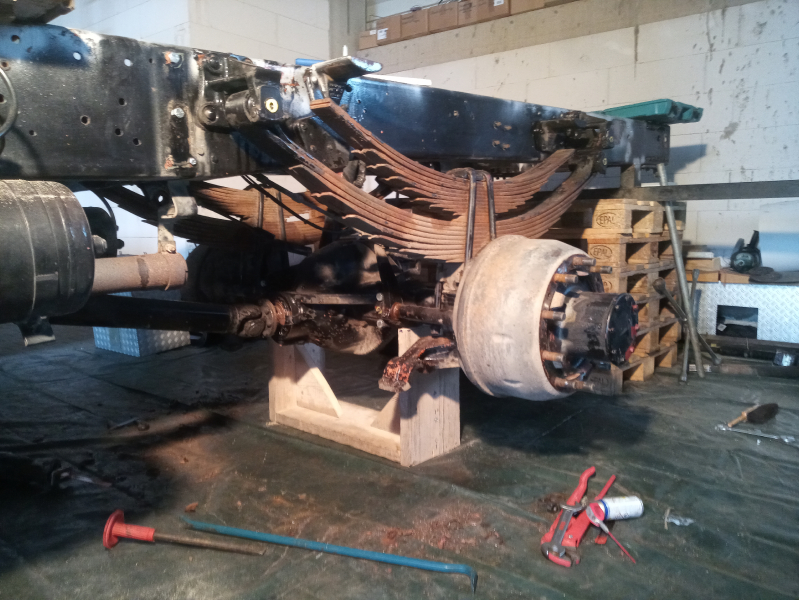

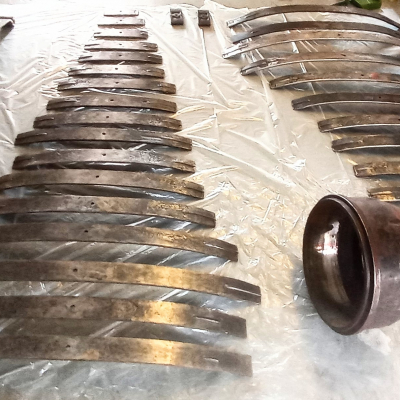

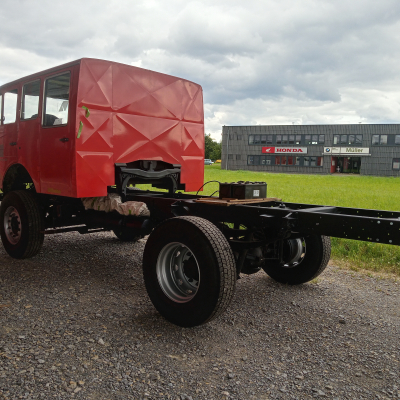

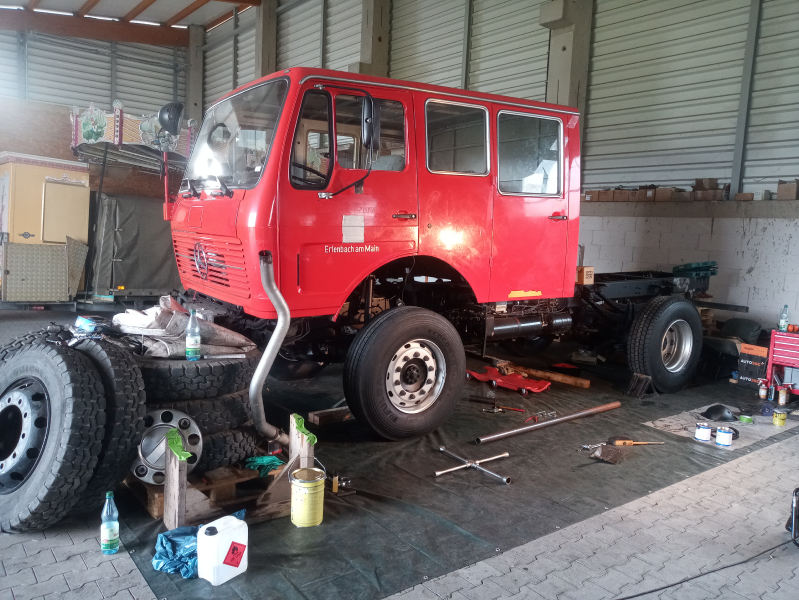

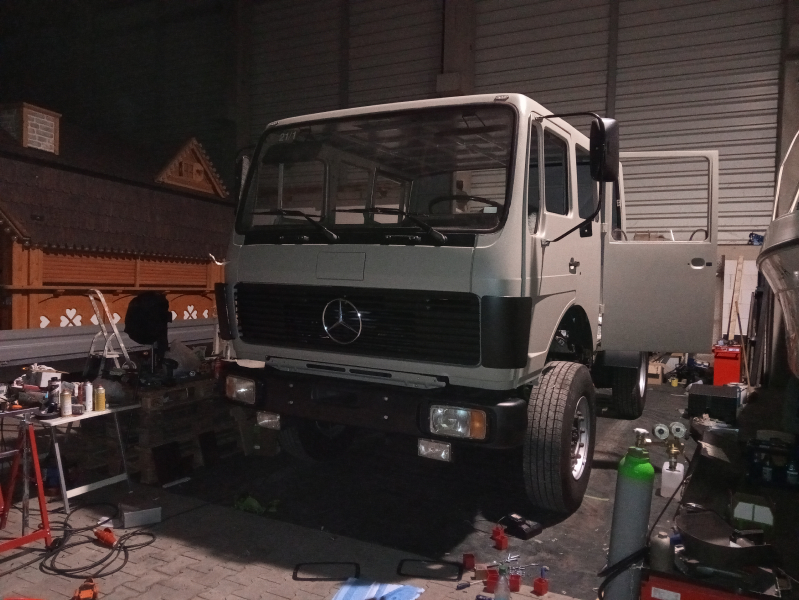

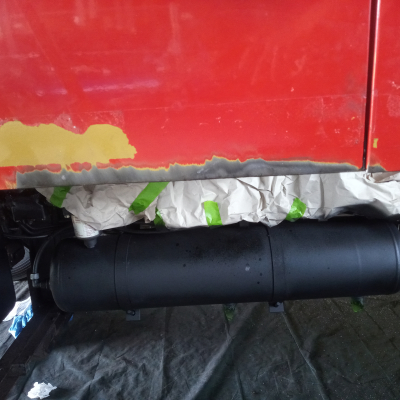

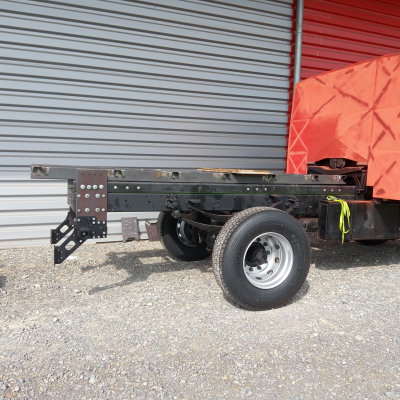

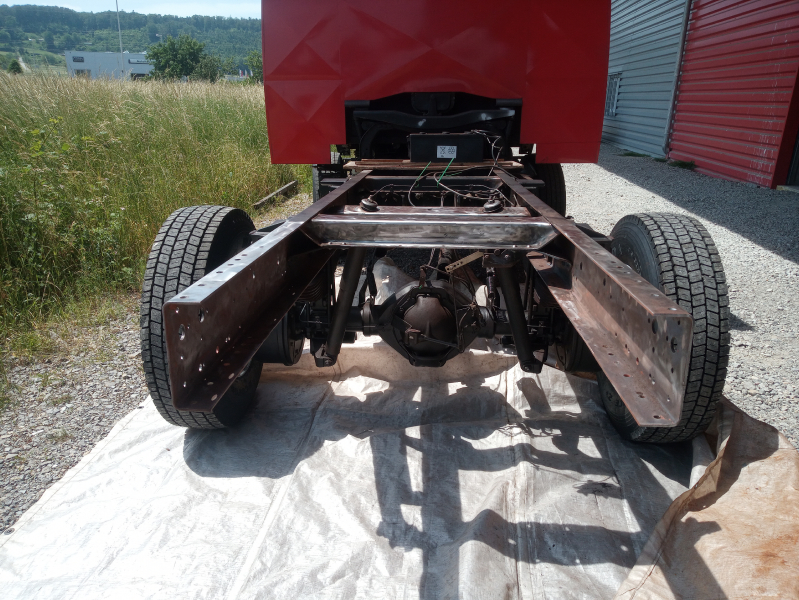

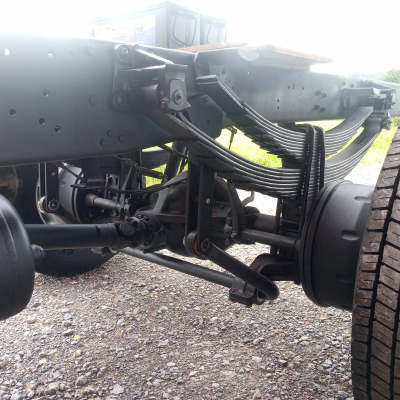

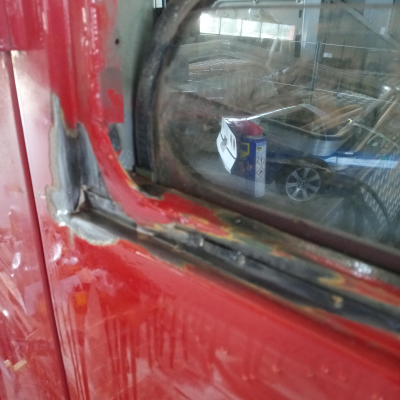

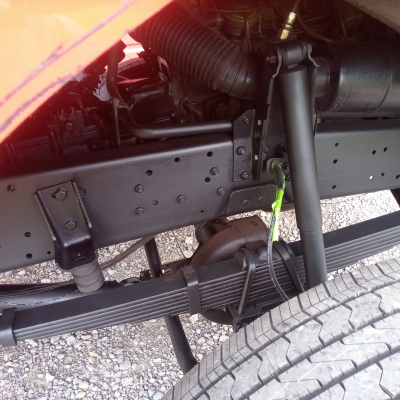

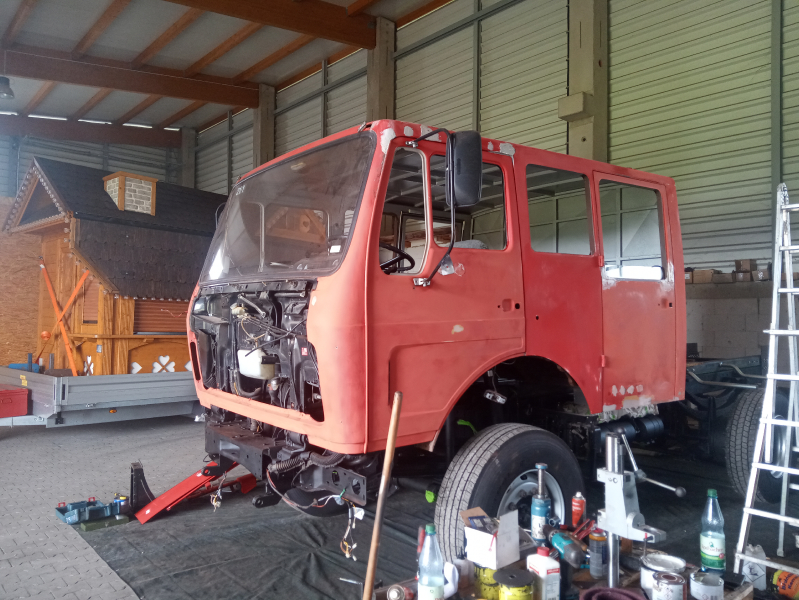

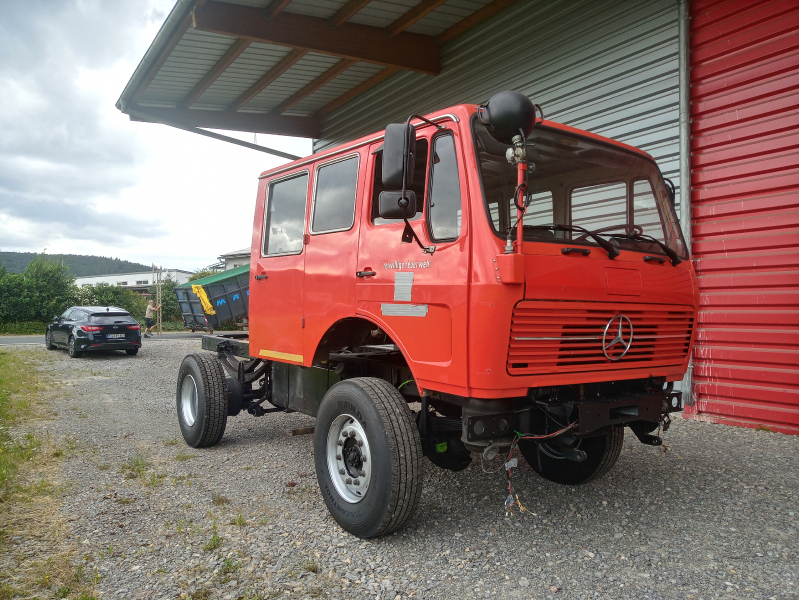

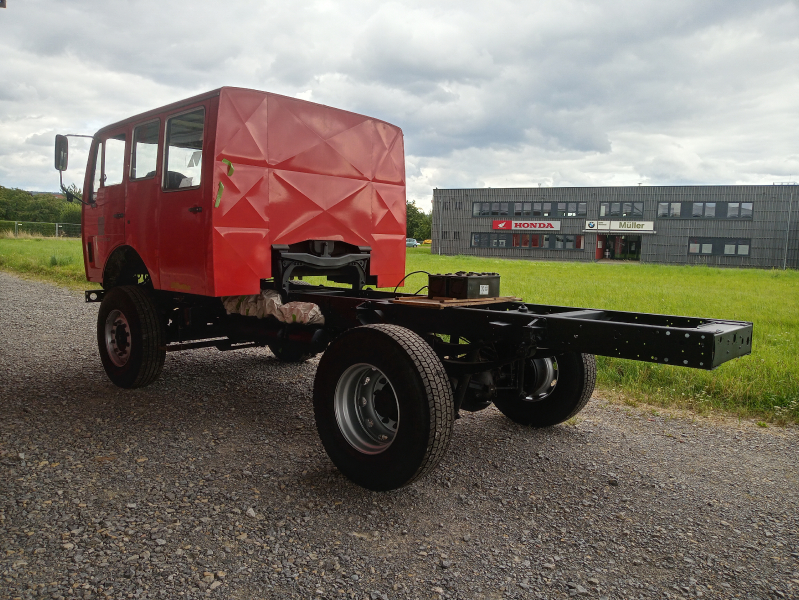

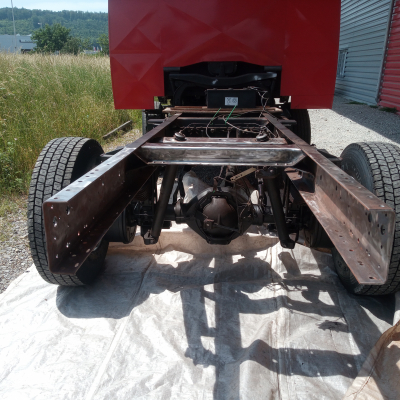

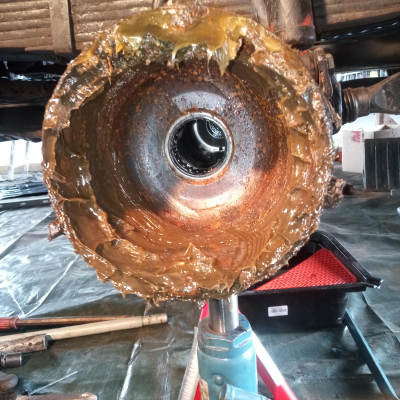

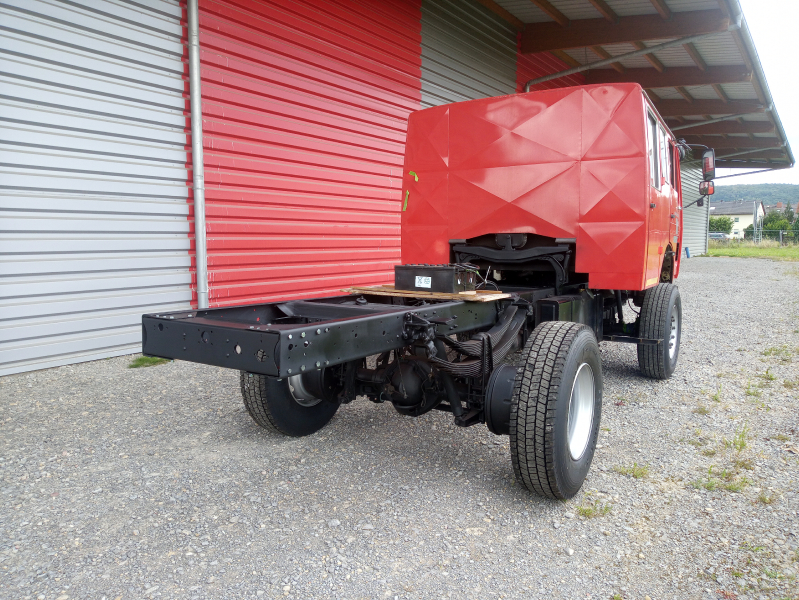

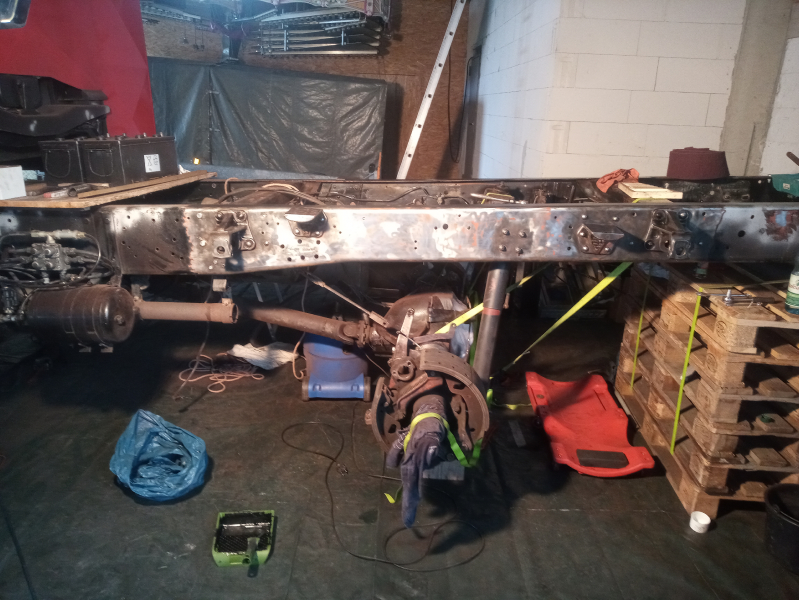

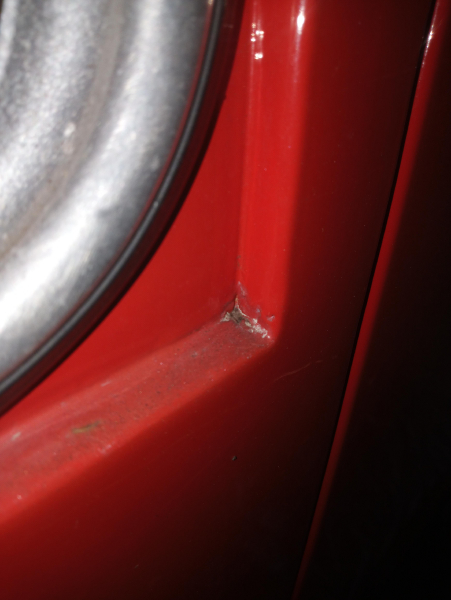

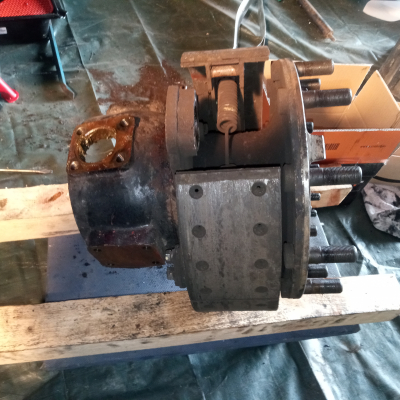

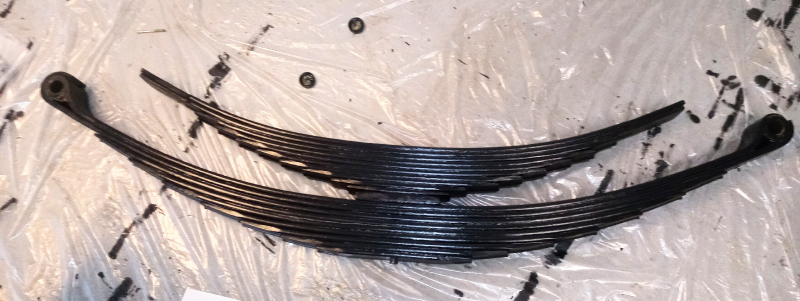

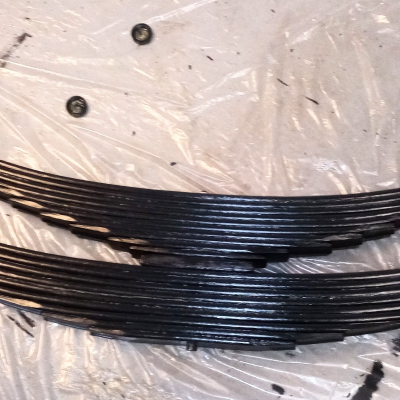

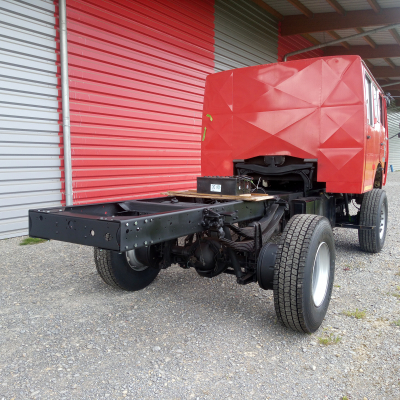

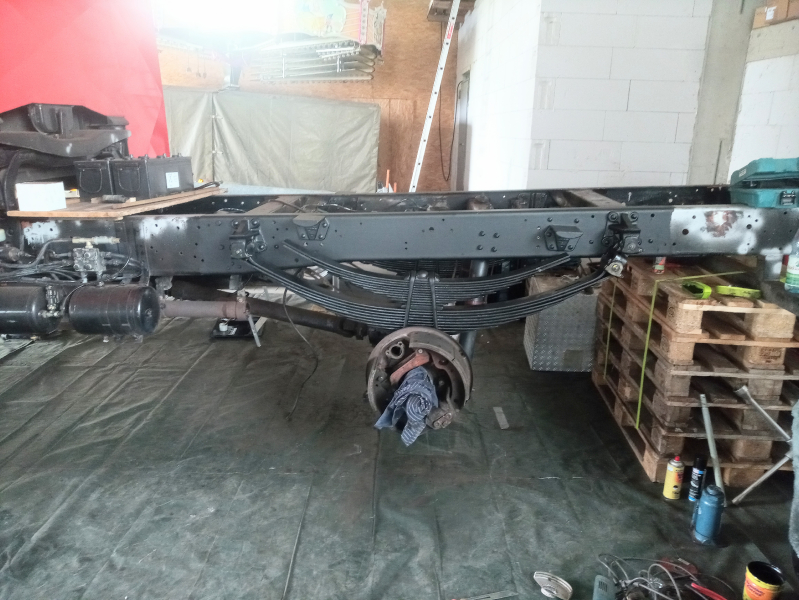

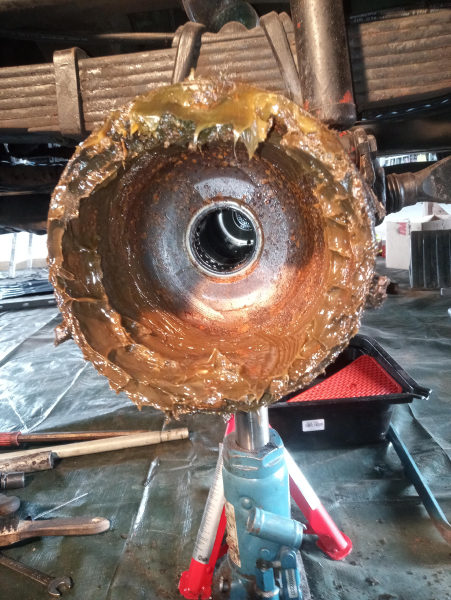

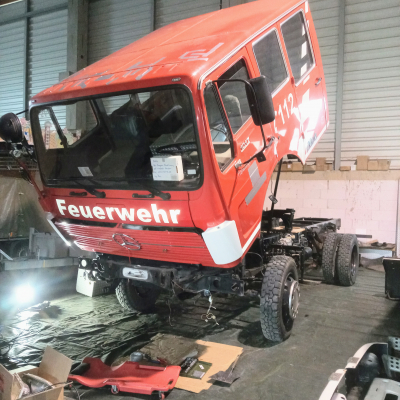

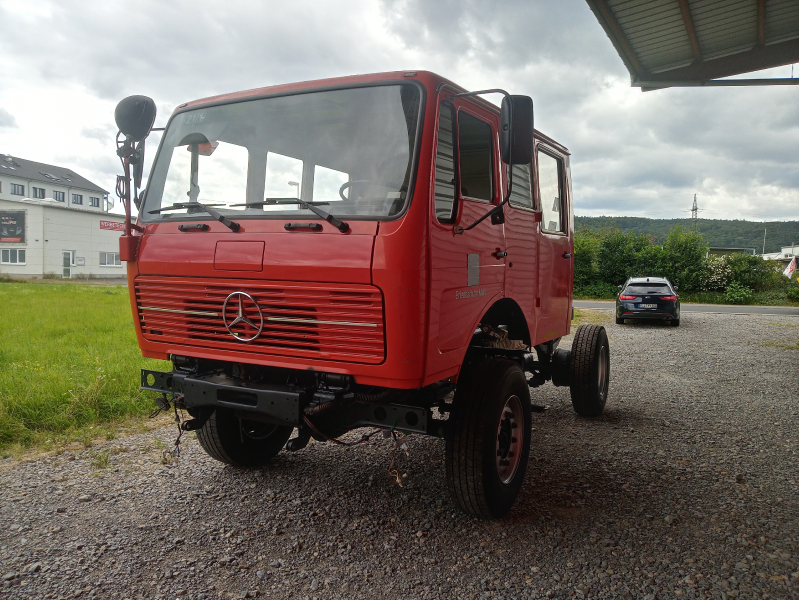

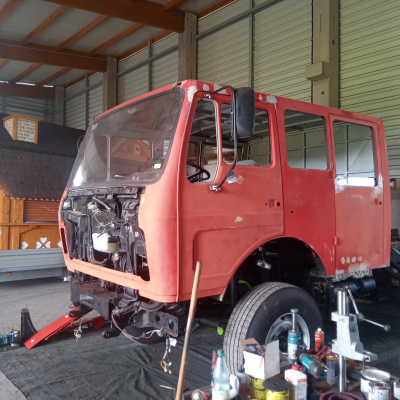

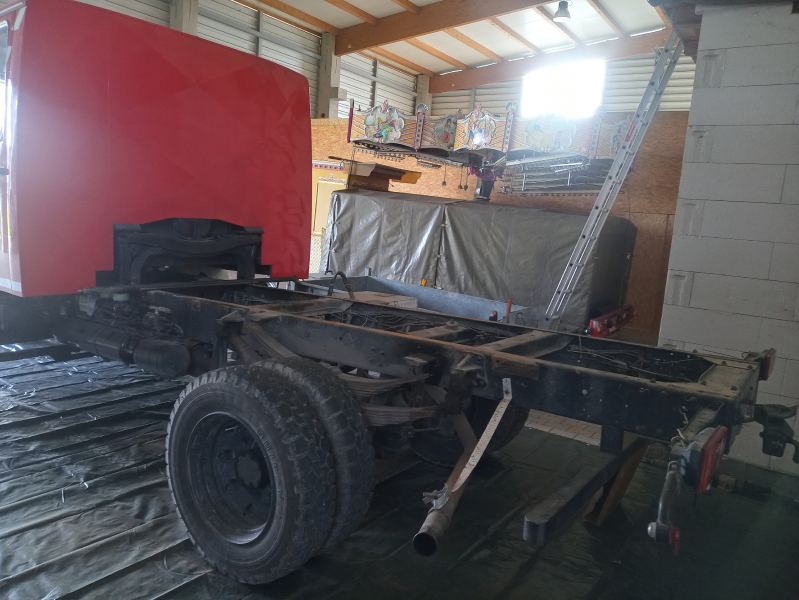

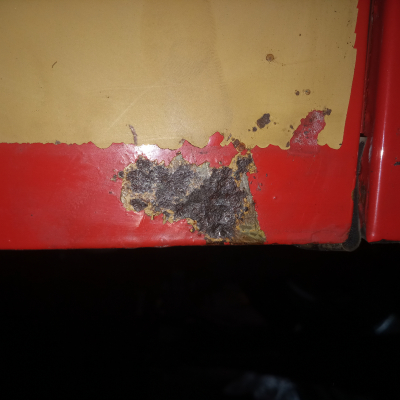

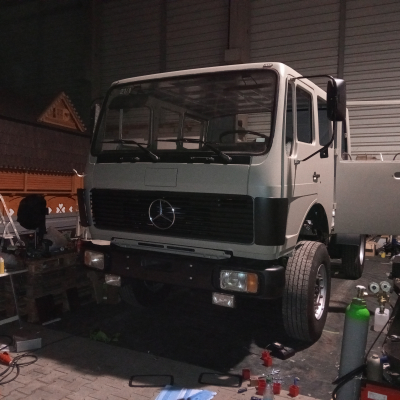

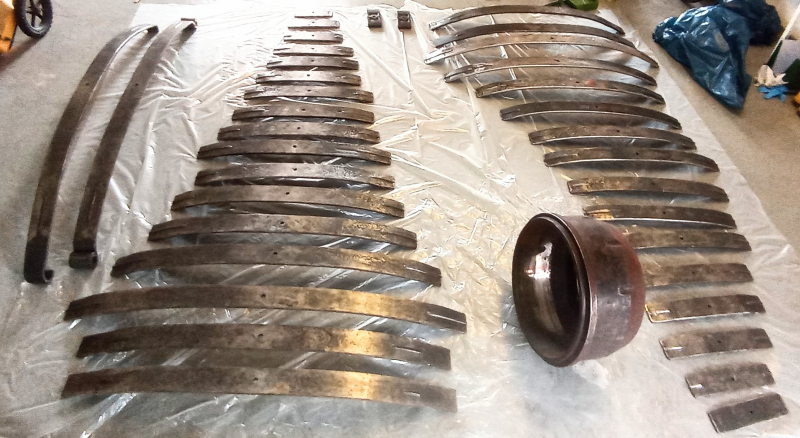

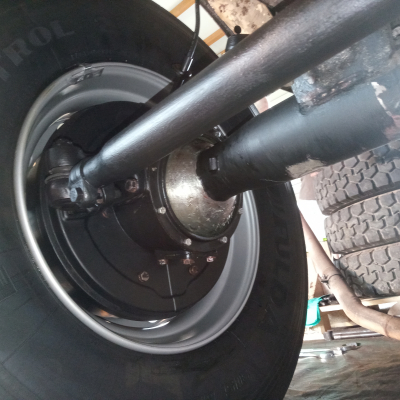

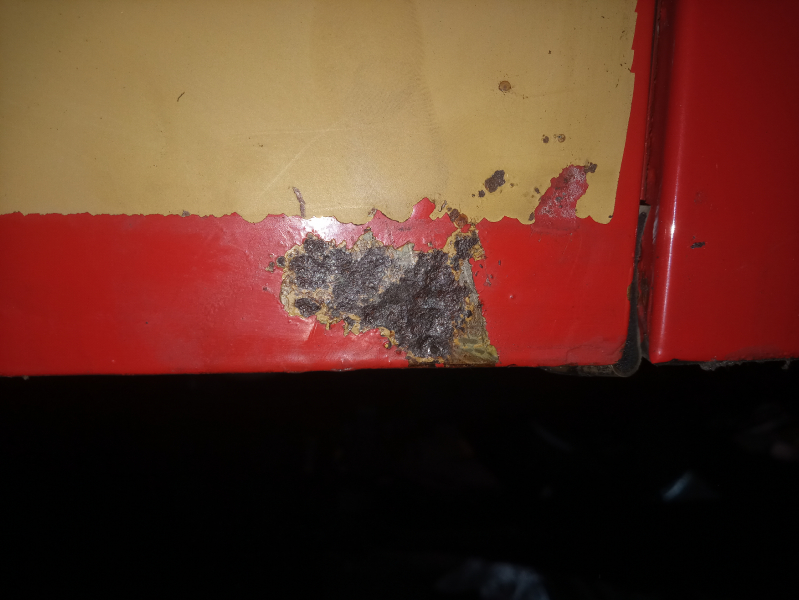

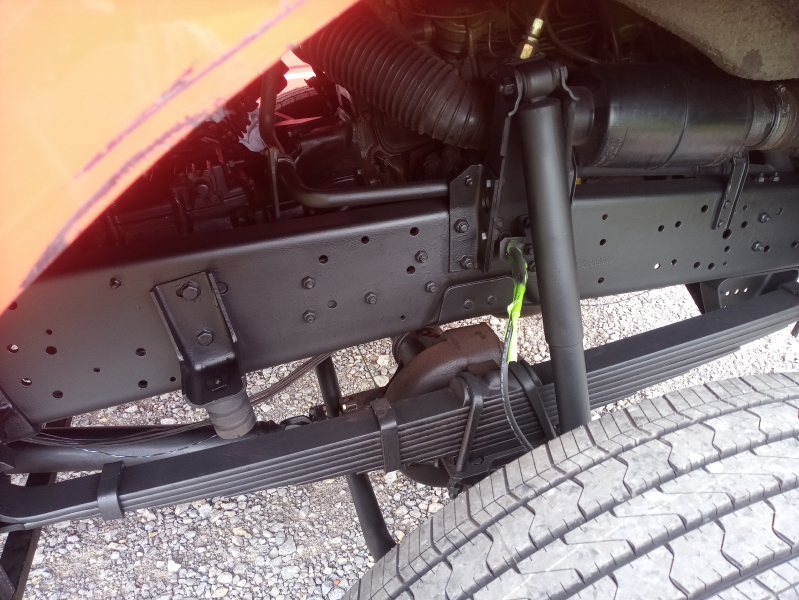

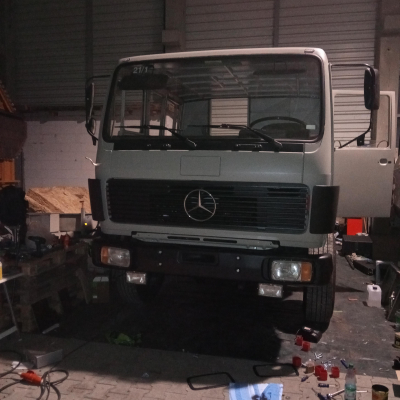

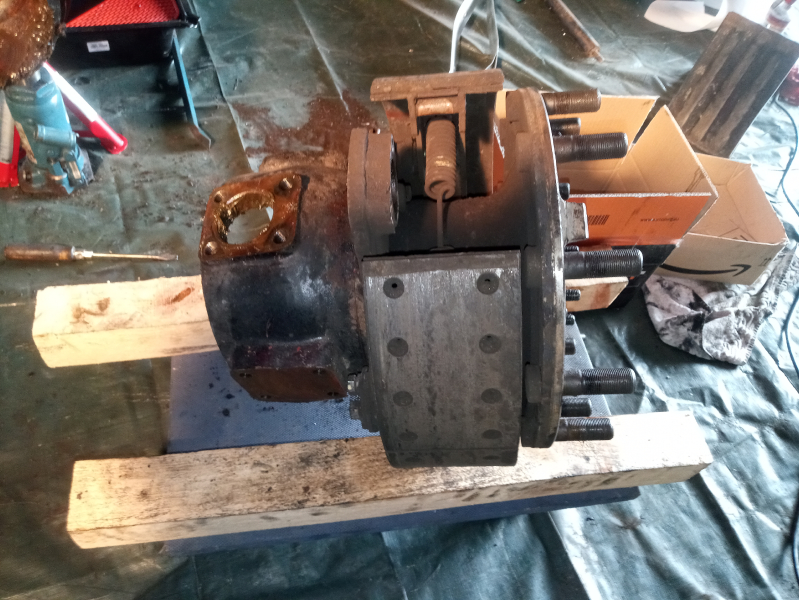

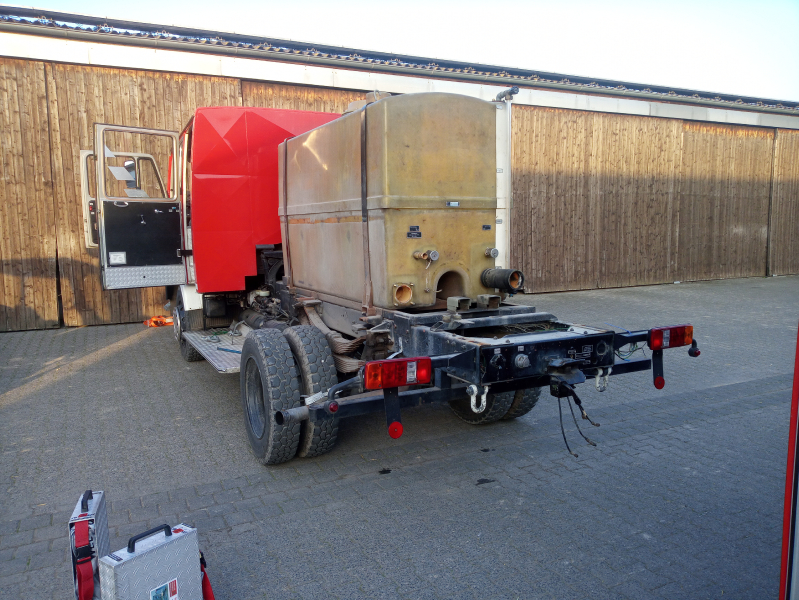

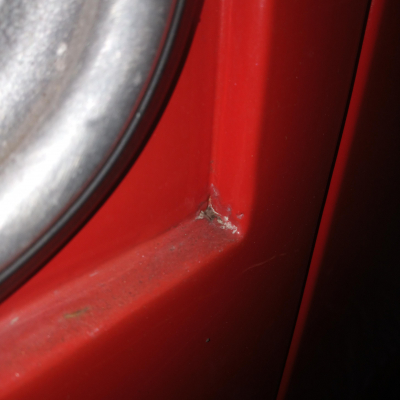

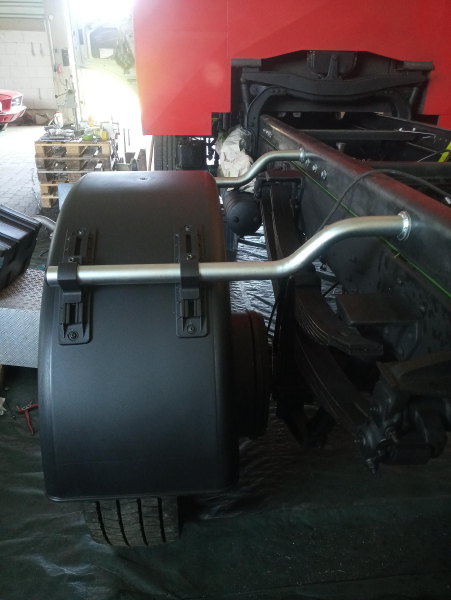

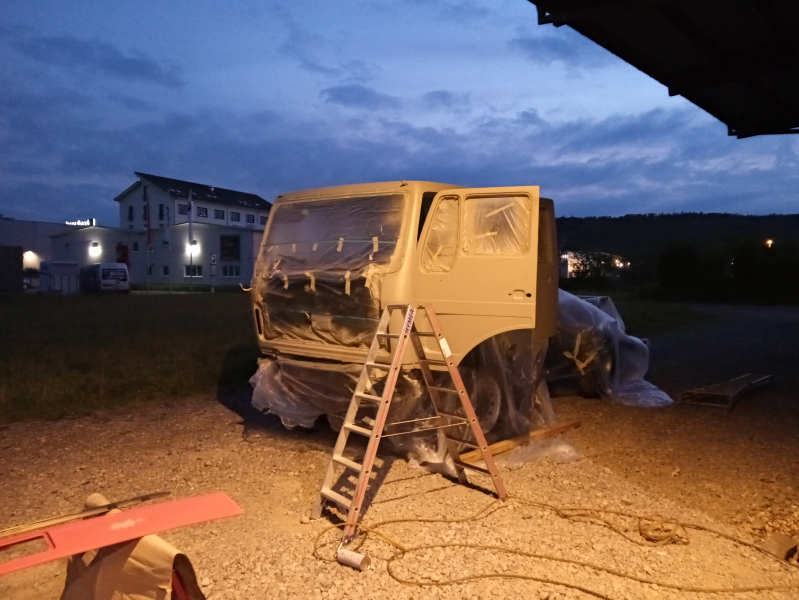

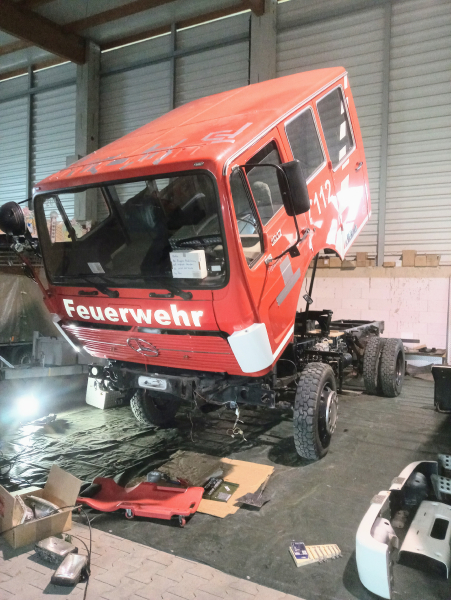

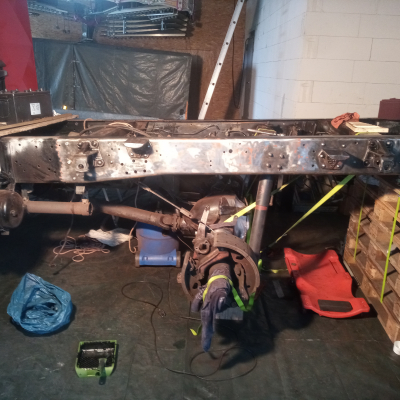

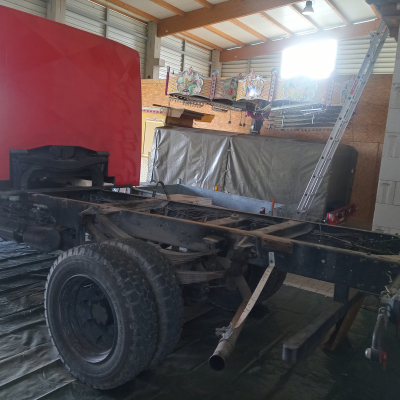

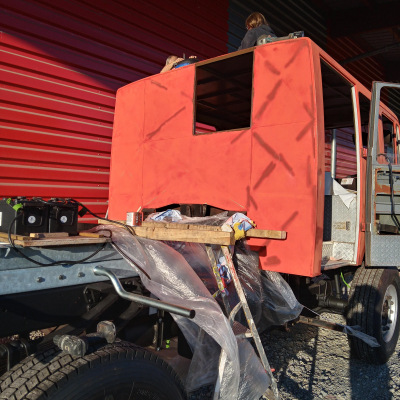

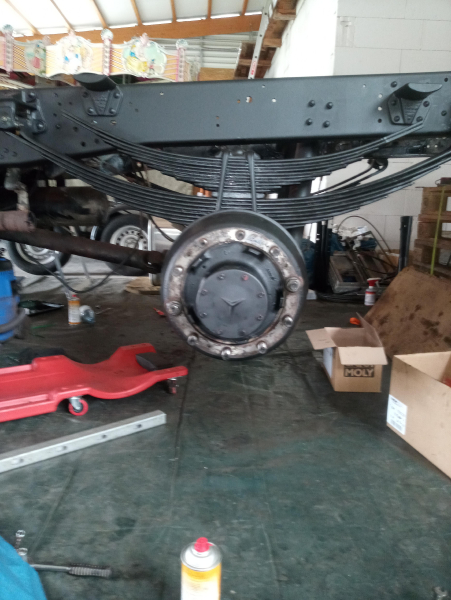

Das Fahrgestell ist bis auf Motor und Getriebe sowohl technisch wie auch optisch komplett überholt worden. Es wurden alle Verschleißteile erneuert.
Allrad zuschaltbar oder permanent	Der Allradantrieb ist zuschaltbar.
Differenzialsperren	Mitteldifferential- und Hinterachsdifferentialsperre

Aufbau

Sonstiges
Aufbauhersteller	Alu-Team Fahrzeugtechnik GmbH/Karrosseriefabrik Bieberach/Eigenumbau
Kabinenmaße (Innen)	Die Innenmaße liegen bei 3630 x 2360 mm
Kabinenmaße Abmessungen (außen)	Die Außenmaße liegen bei 3670 x 2500 mm. Hierbei wurde die maximal mögliche Kabinenlänge mit Überhang (60% des Radstandes) ausgenutzt.

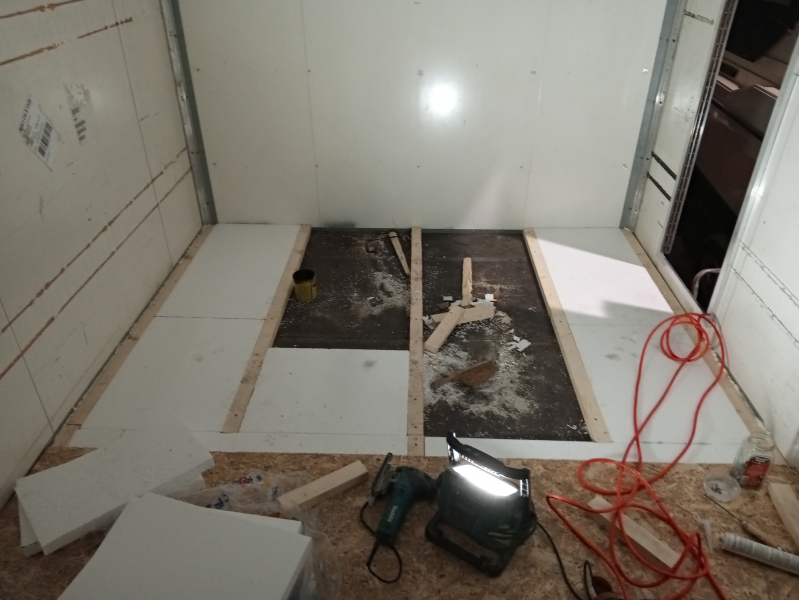

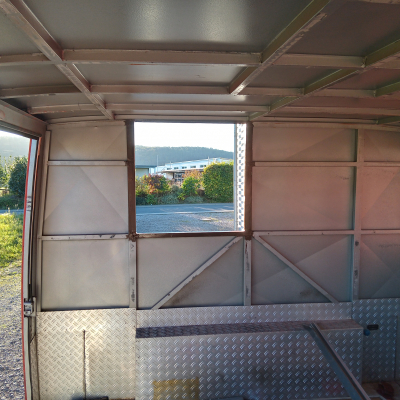

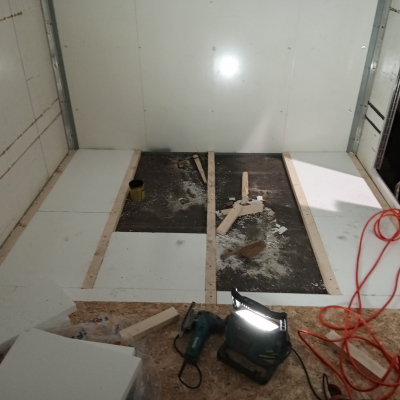

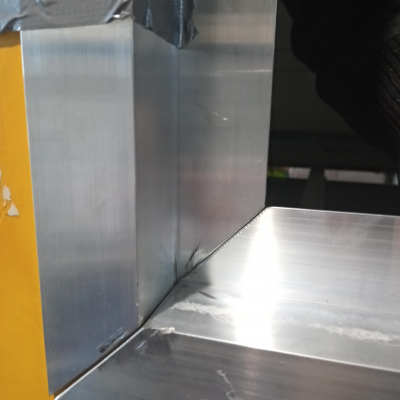

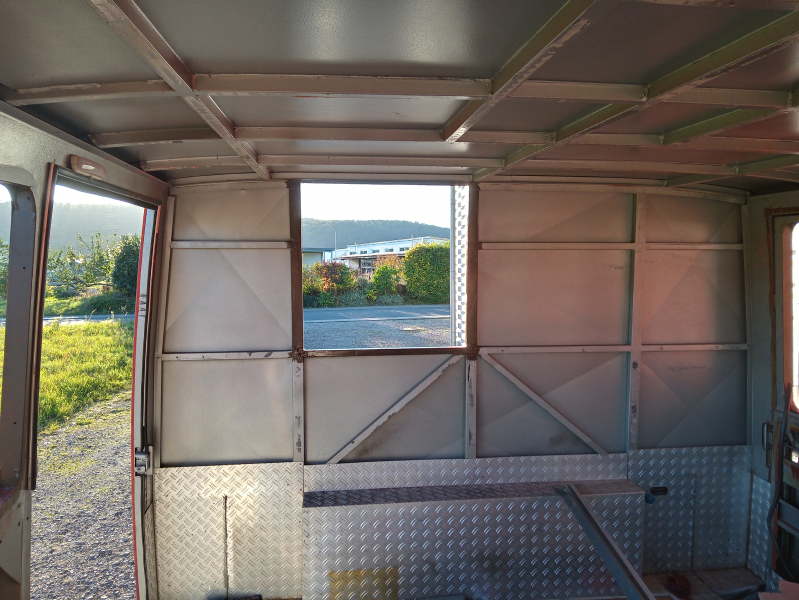

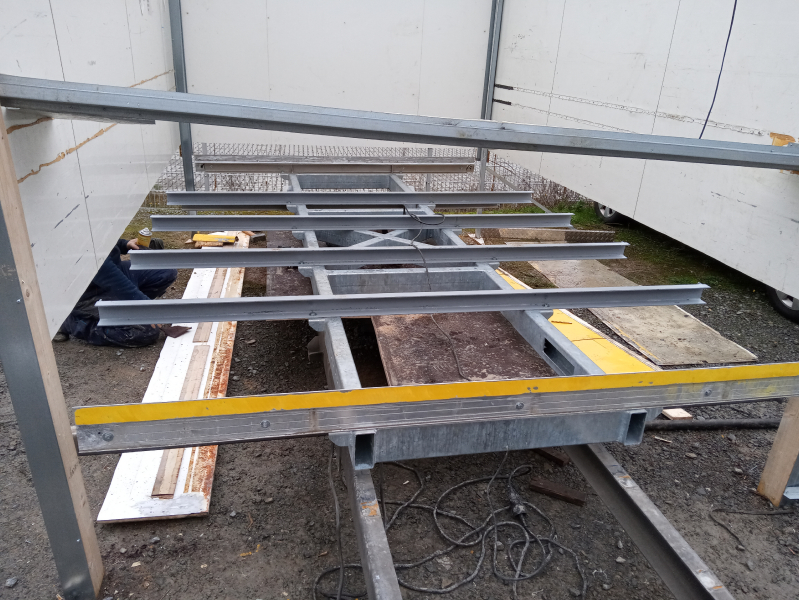

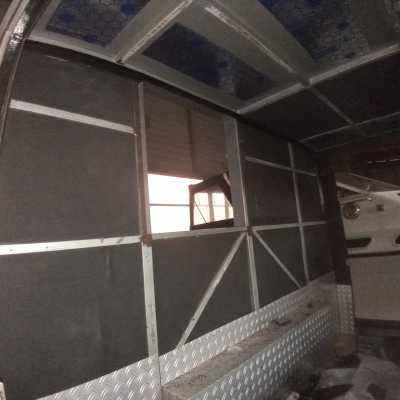

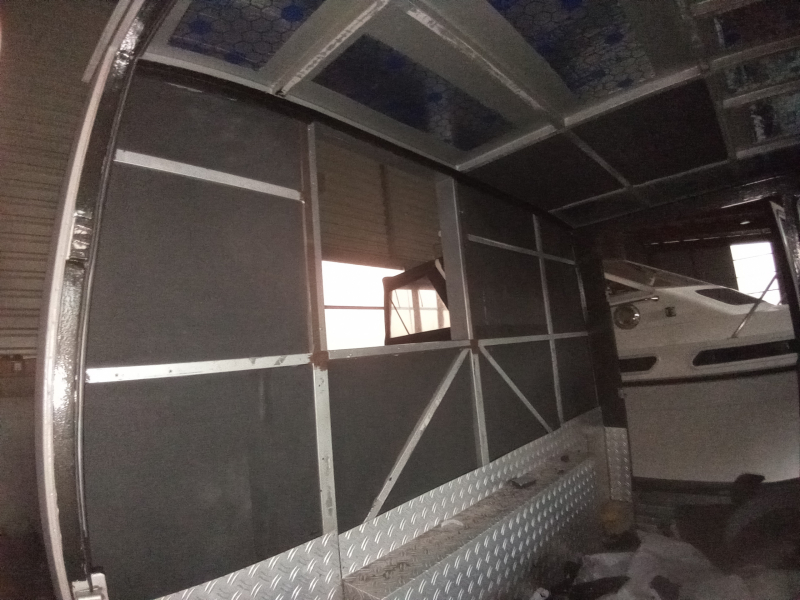

Material der Kabine	Der Kofferaufbau besteht aus einer Bodengruppe aus verzinktem Stahl, einen Boden aus Siebdruckplatten und Wänden aus Alu-Sandwich. Das Dach besteht aus Aluprofilen und verklebten Alublechen.

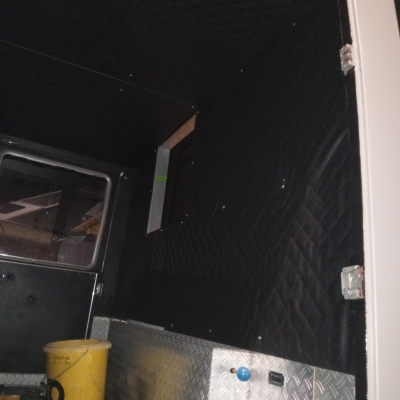

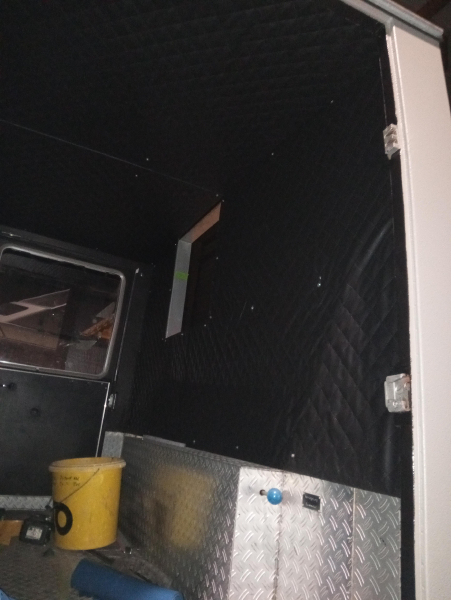

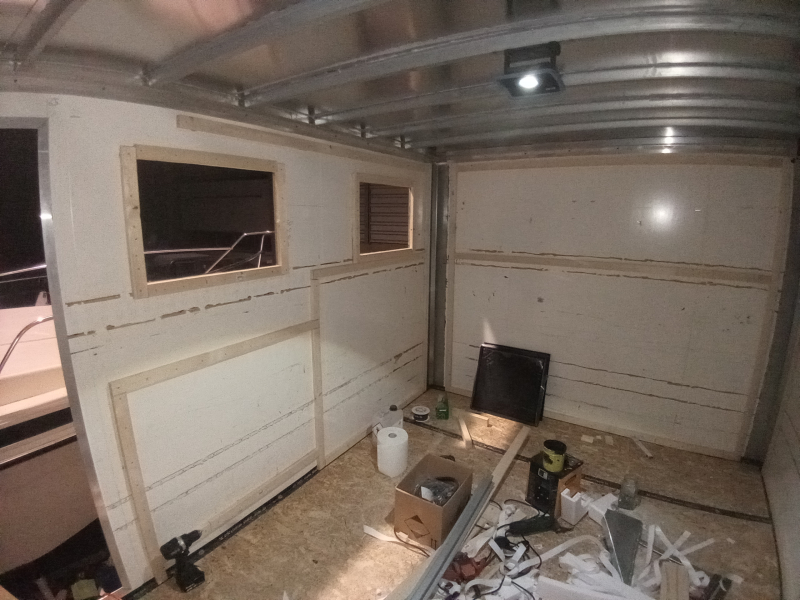

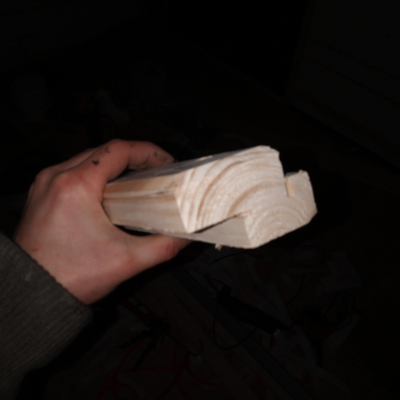

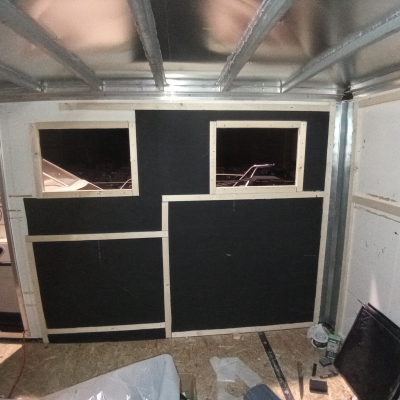

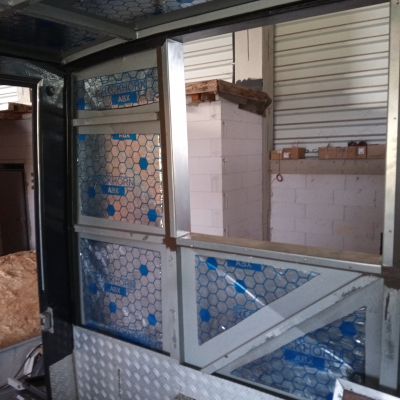

Art und Stärke der Dämmung	Die Dämmung besteht aus 19mm
Anzahl der Schlafplätze	Es sollen insgesammt vier Schlafplätze entstehen, zwei im Aufbau und zwei in der Doppelkabine.

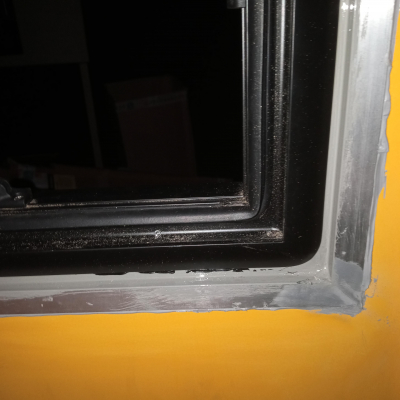

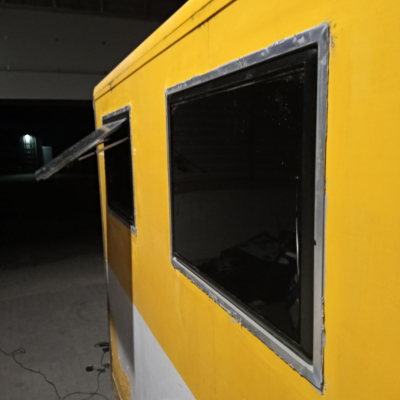

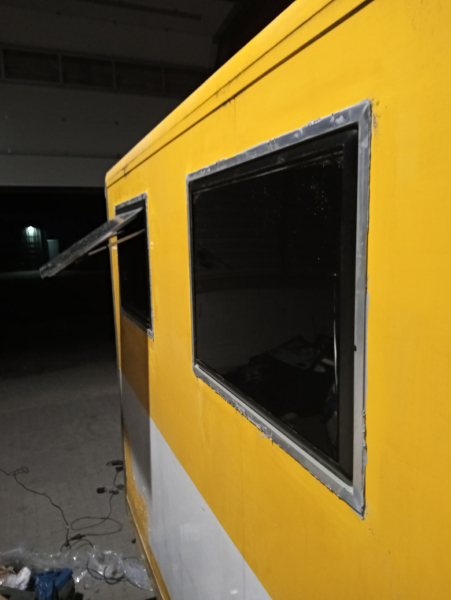

Fenster	Die Fenster mit Innenrollo und Insektenschutzgitter stammen von Belluna, es sind einfache Kunststofffenster. Ebenso ist das Dachfenster ein gewöhnliches Wohnmobilfenster.

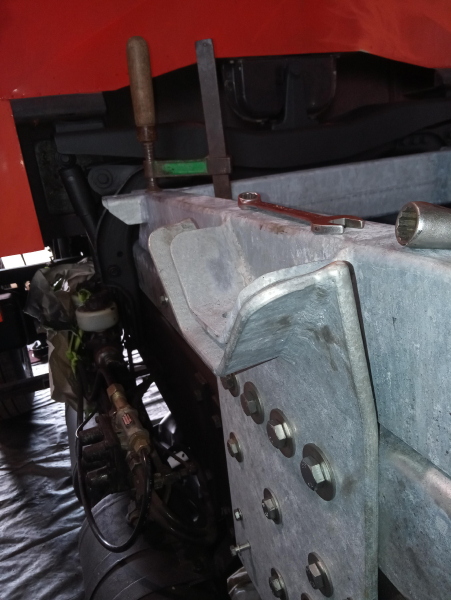

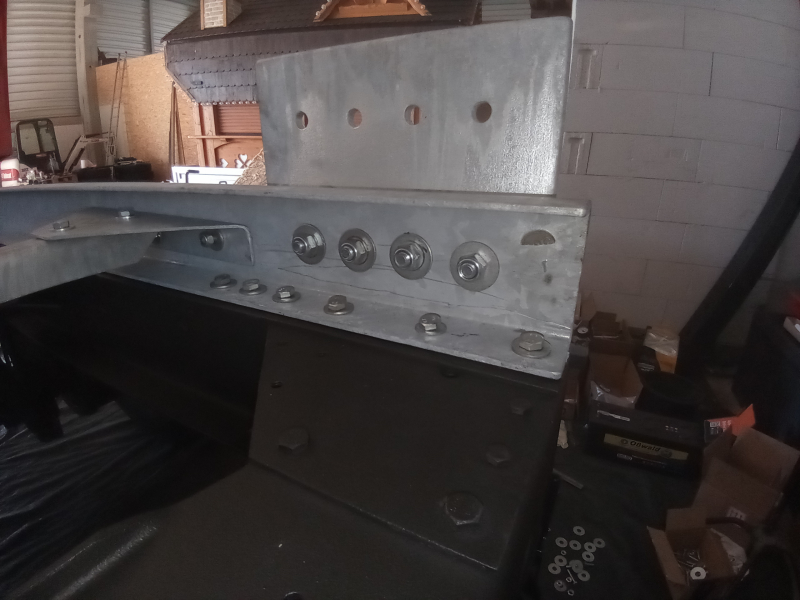

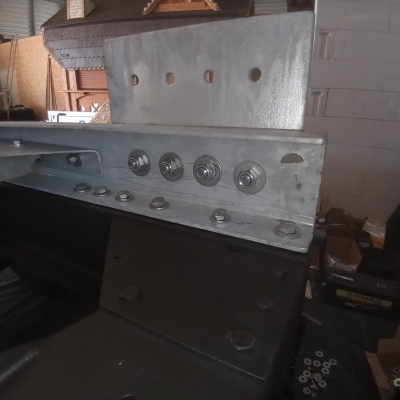

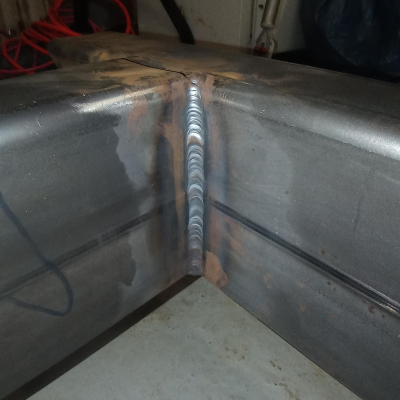

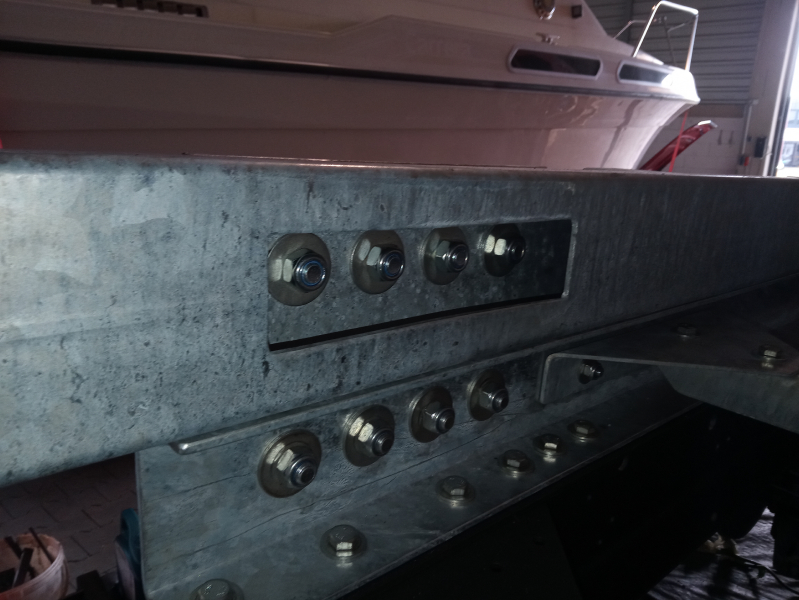

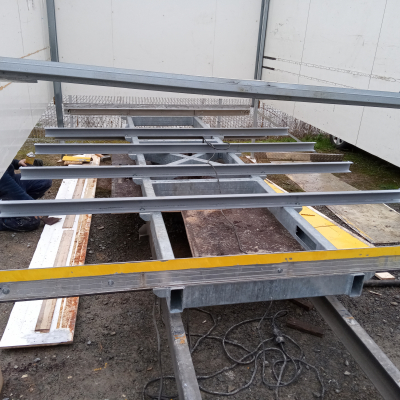

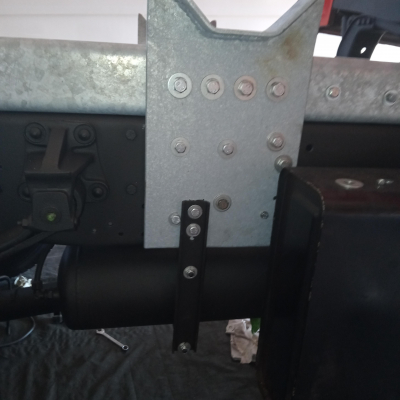

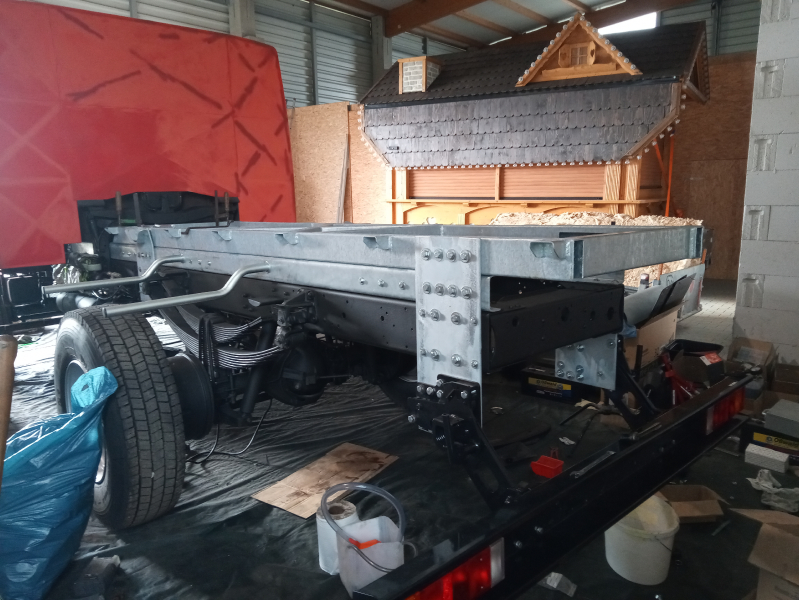

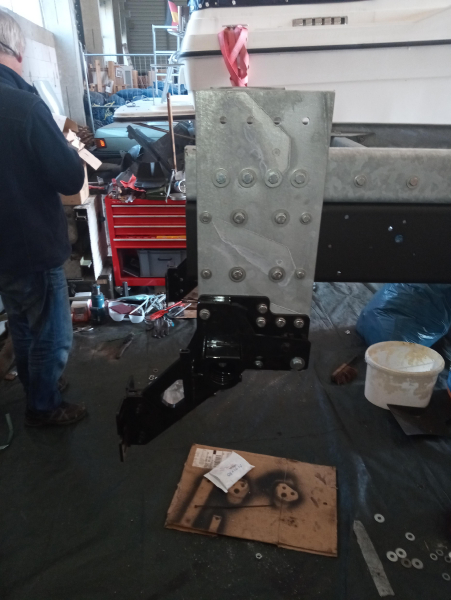

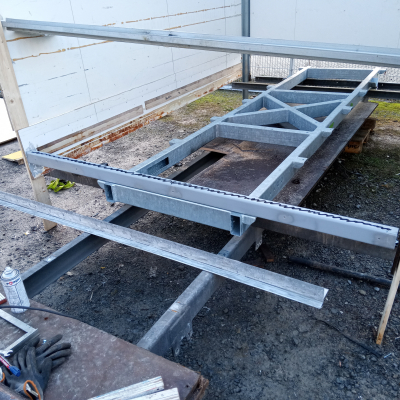

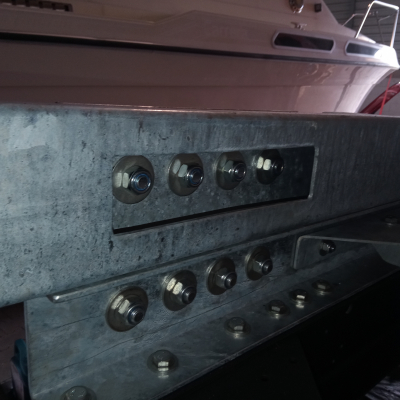

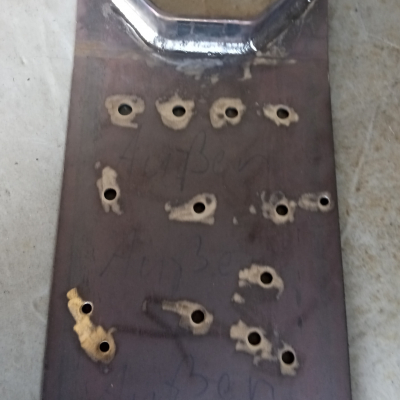

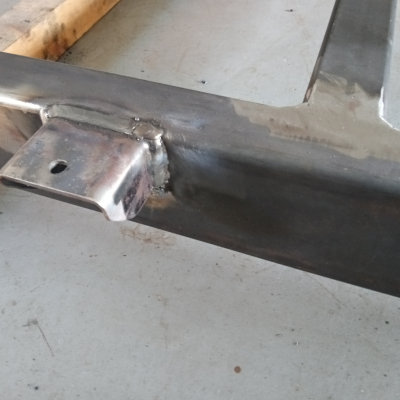

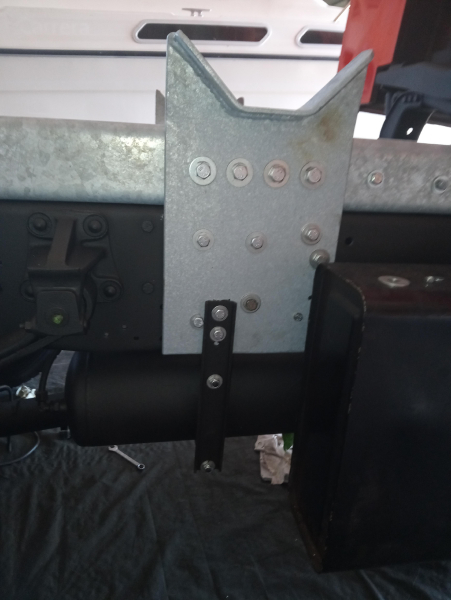

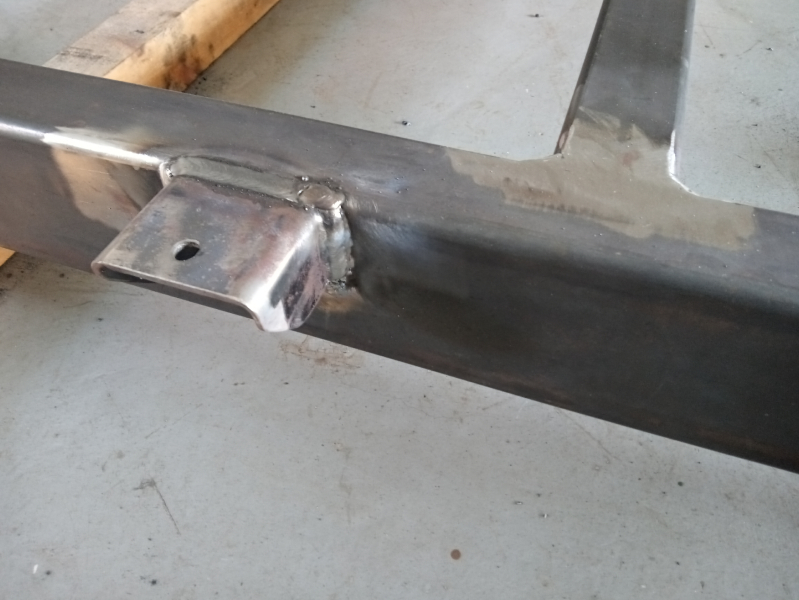

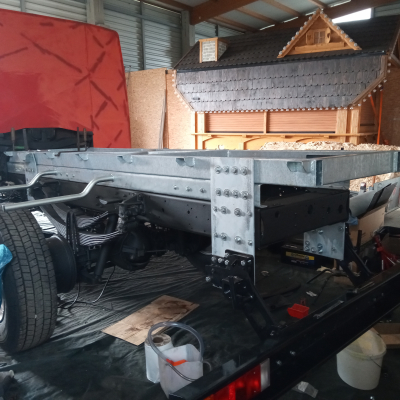

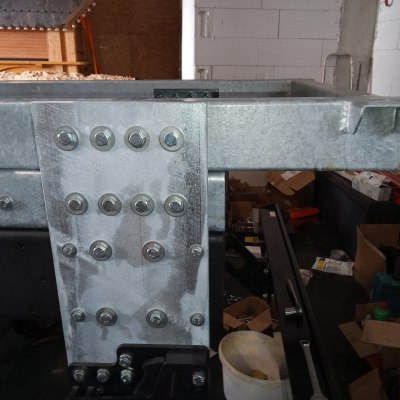

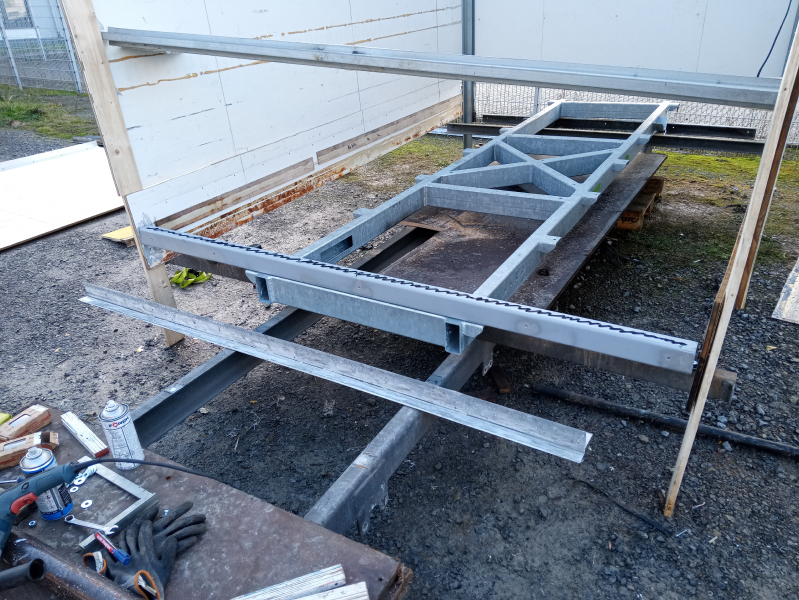

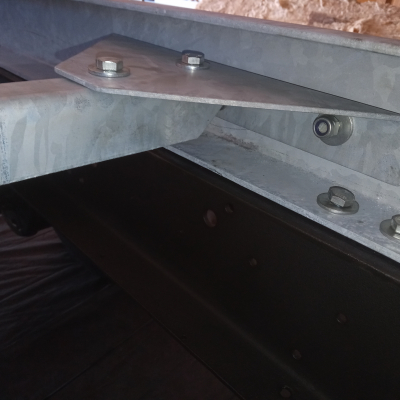

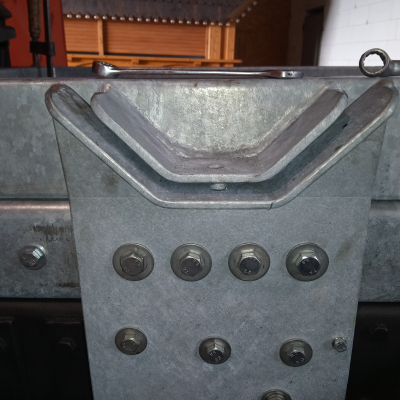

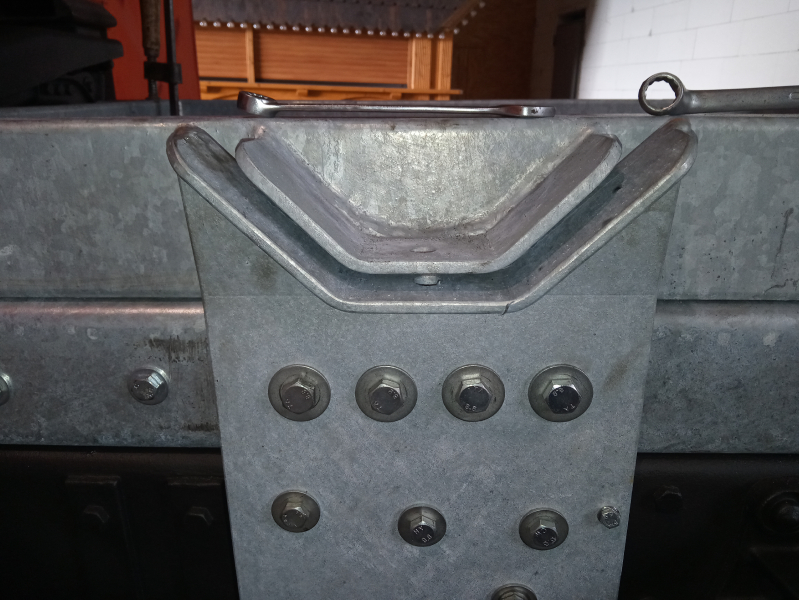

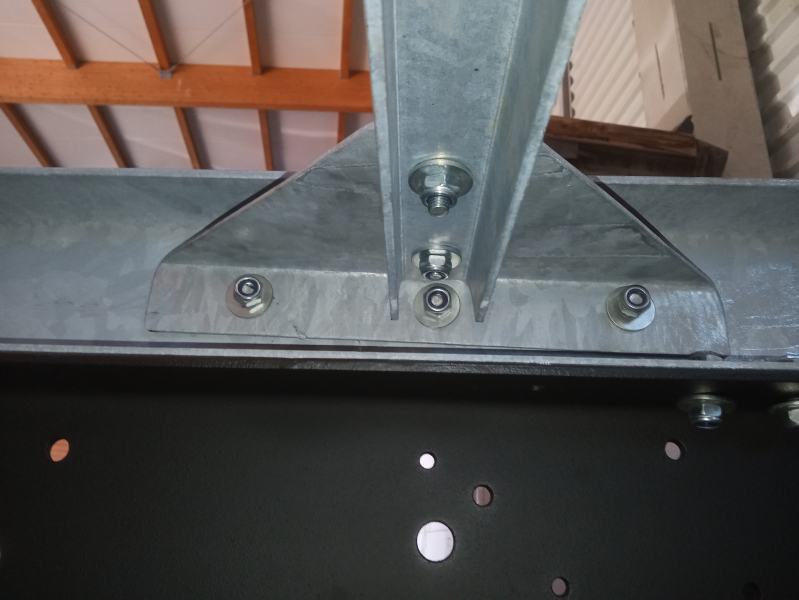

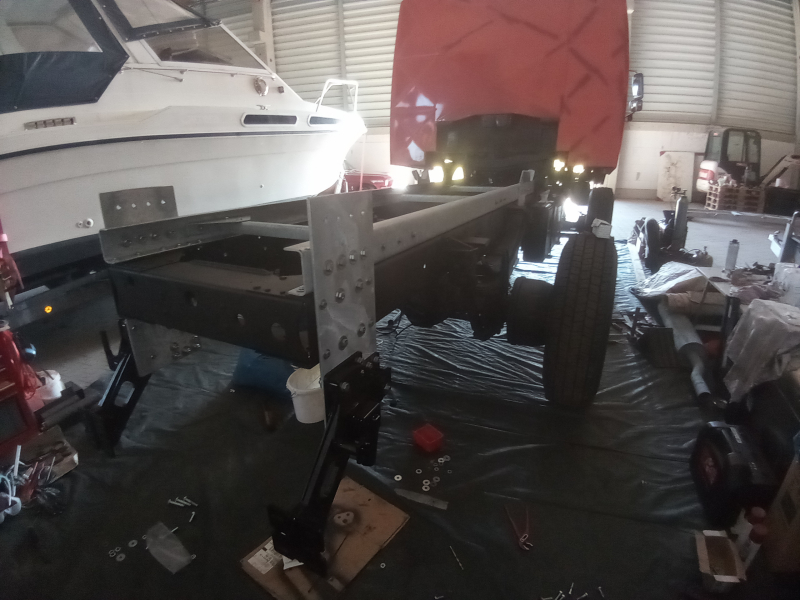

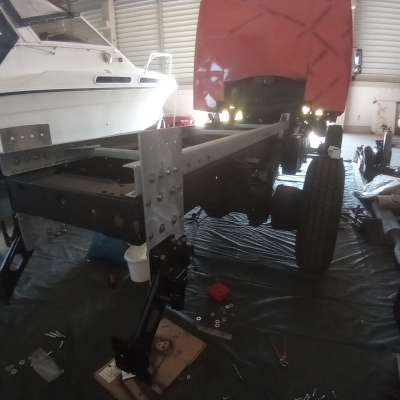

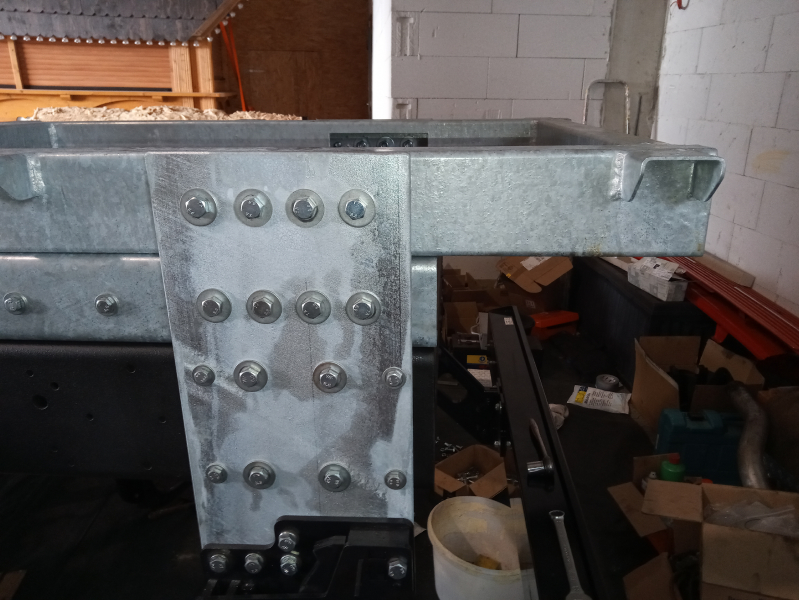

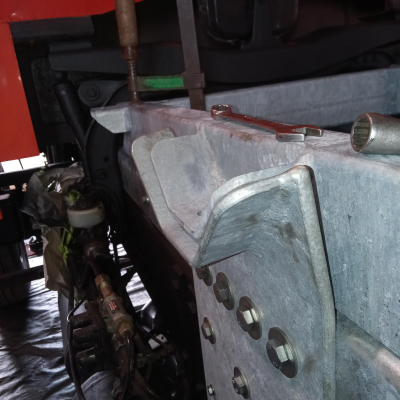

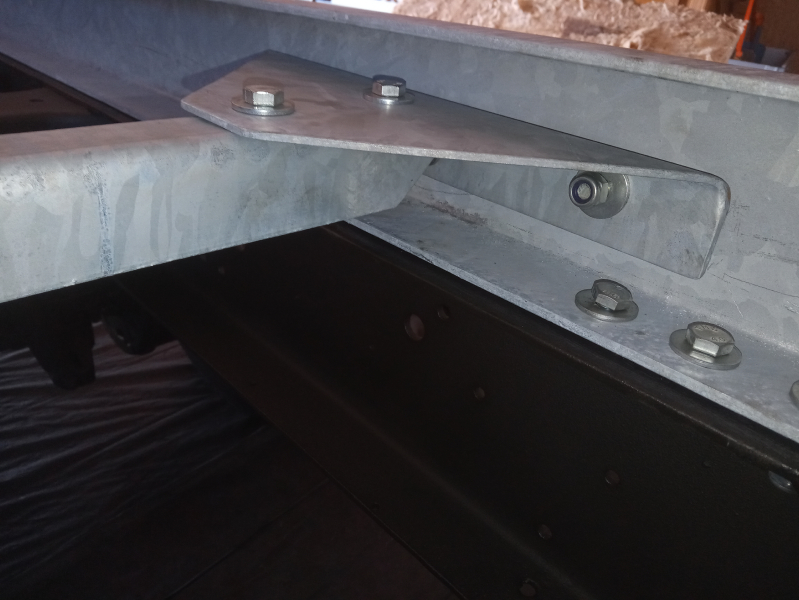

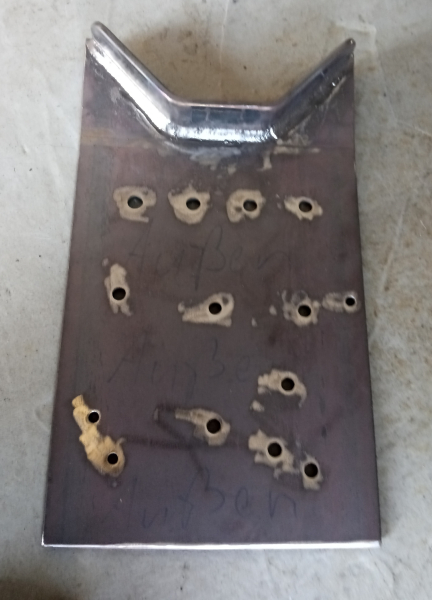

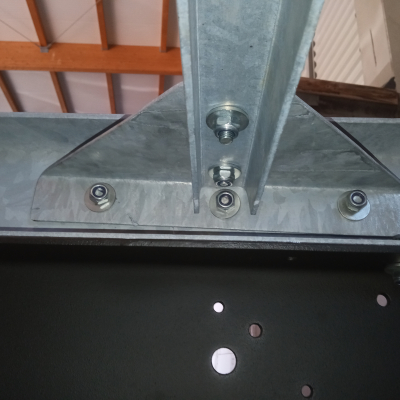

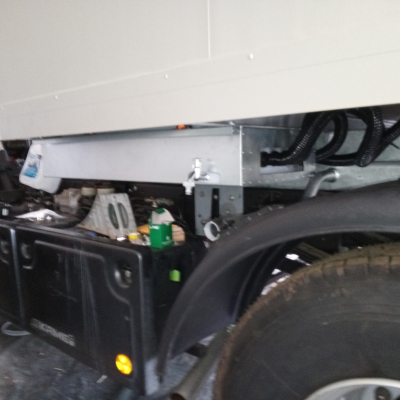

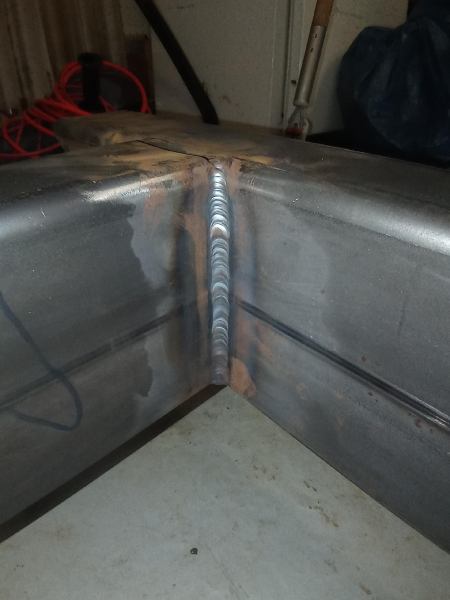

Zwischenrahmen	Es sind zwei Hilfsrahmen verbaut: ein unterer, verwindungsweicher, welcher bis über die hintere Aufhängung der Federung der Vorderachse und unter die Doppelkabine reicht. Der zweite Teil ist ein gewöhnlicher, federgelagerter und verwindungssteifer Hilfsrahmen, welcher auf den U-Profilen aufliegt und die Kabine trägt.

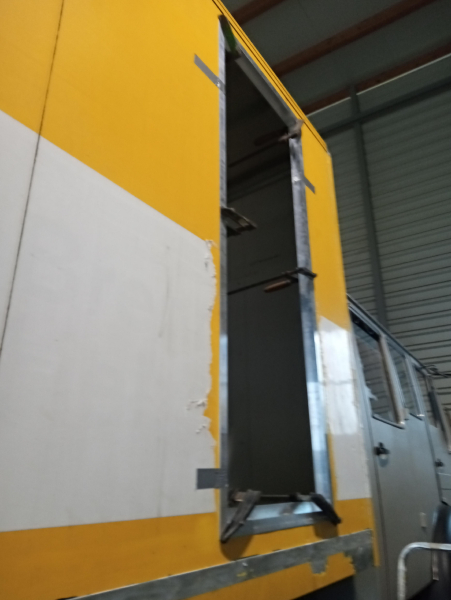

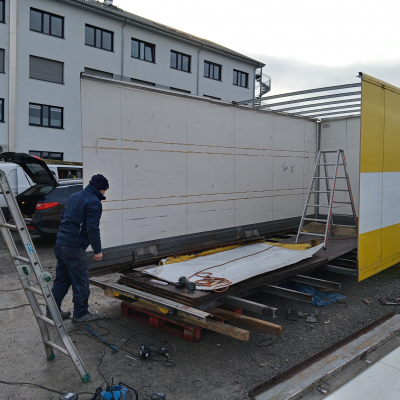

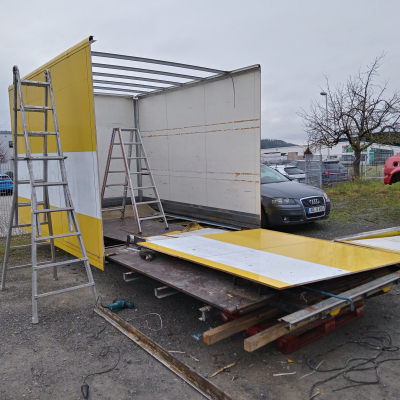

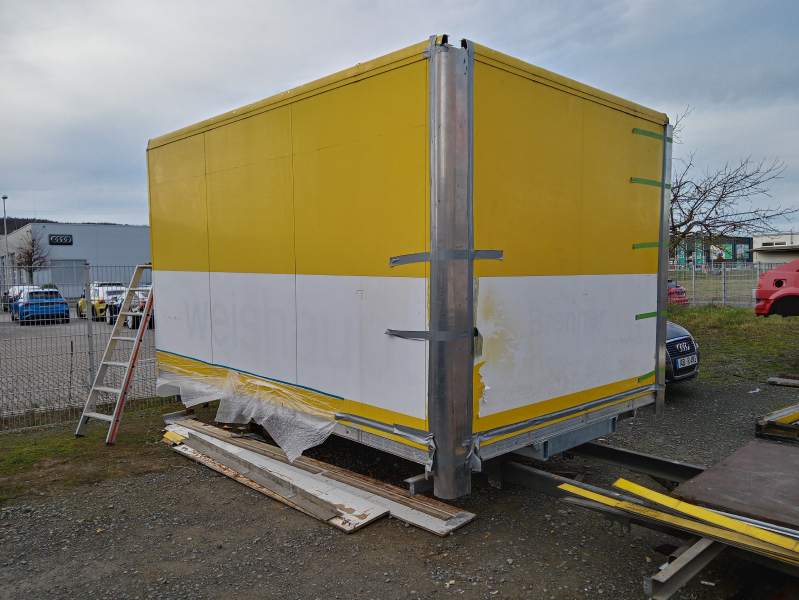

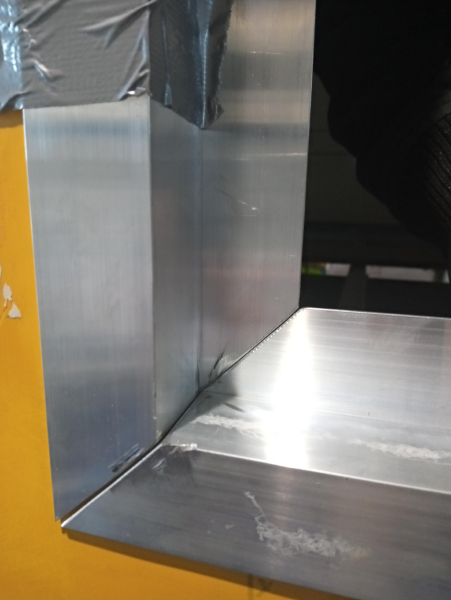

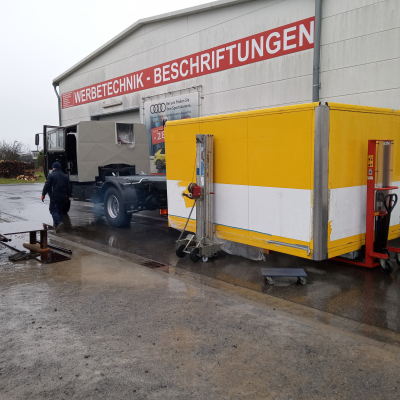

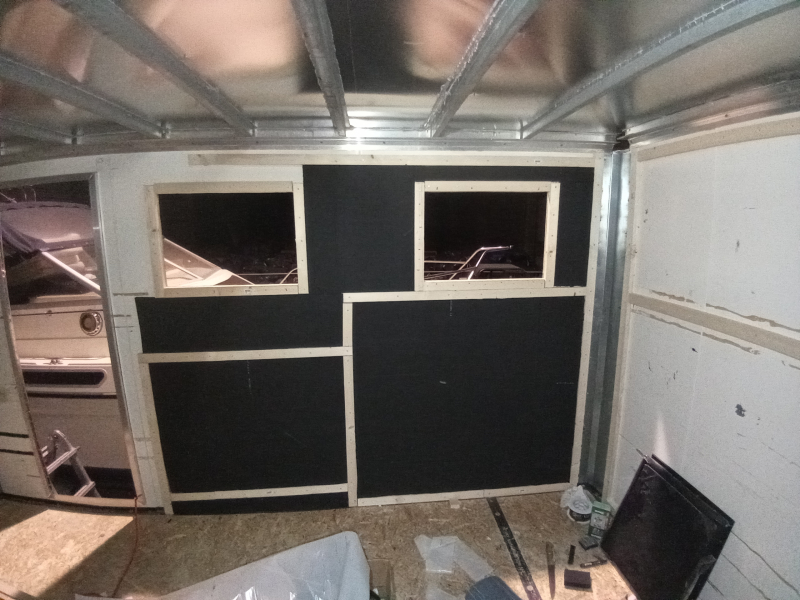

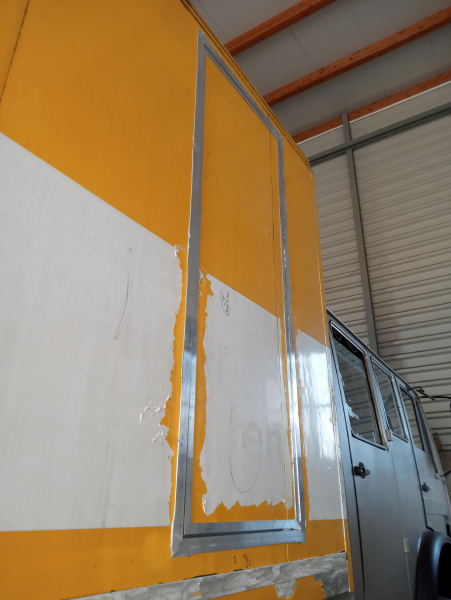

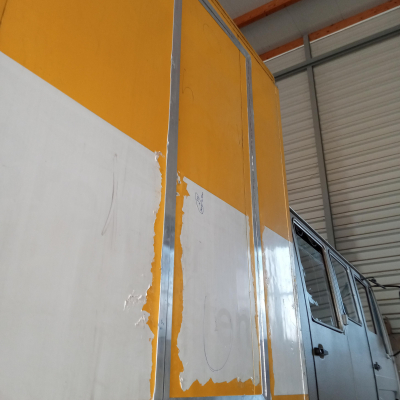

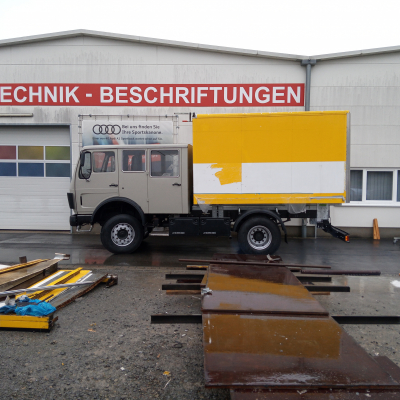

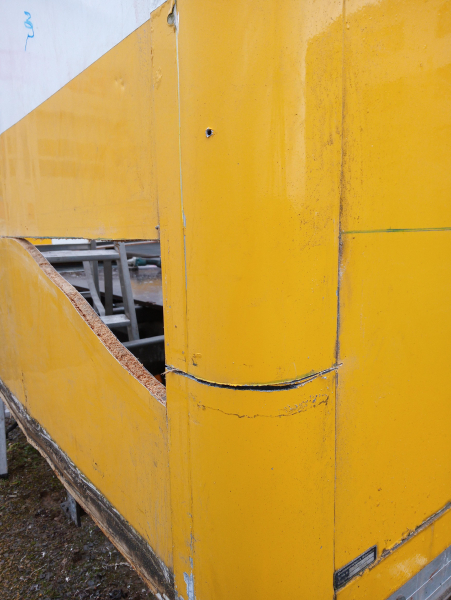

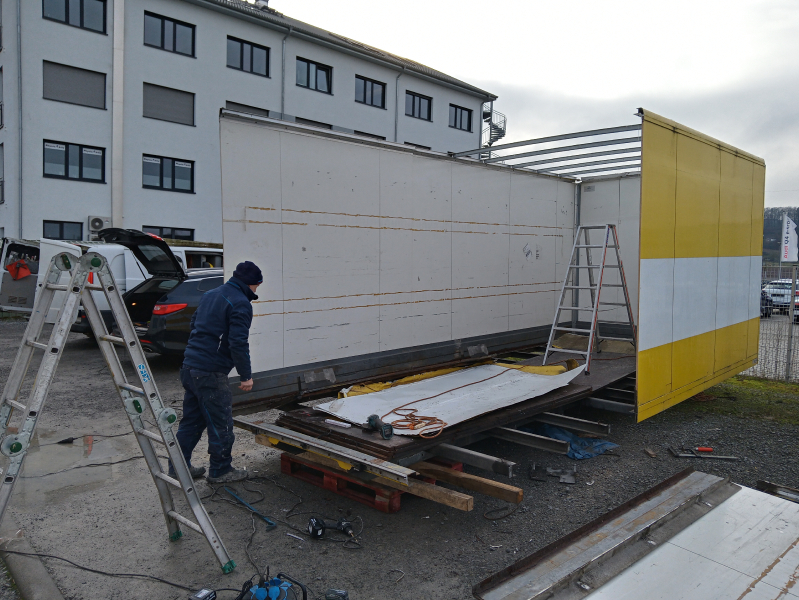

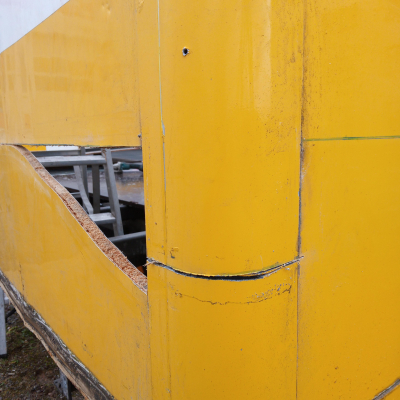

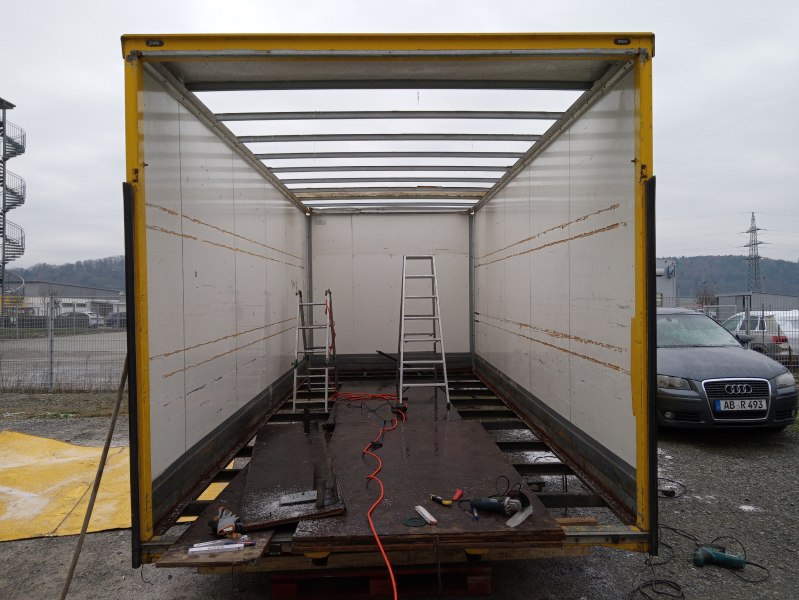

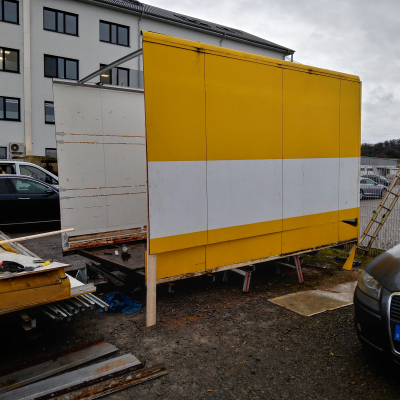

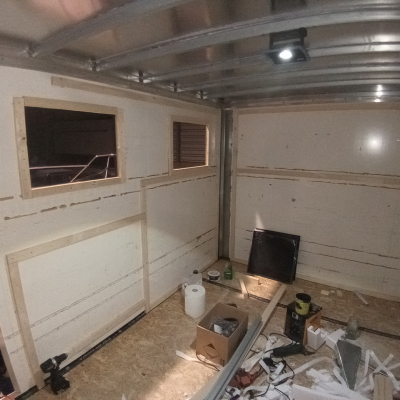

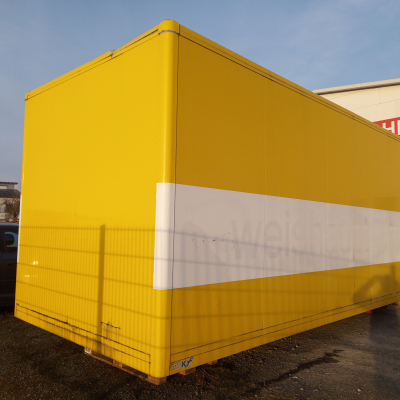

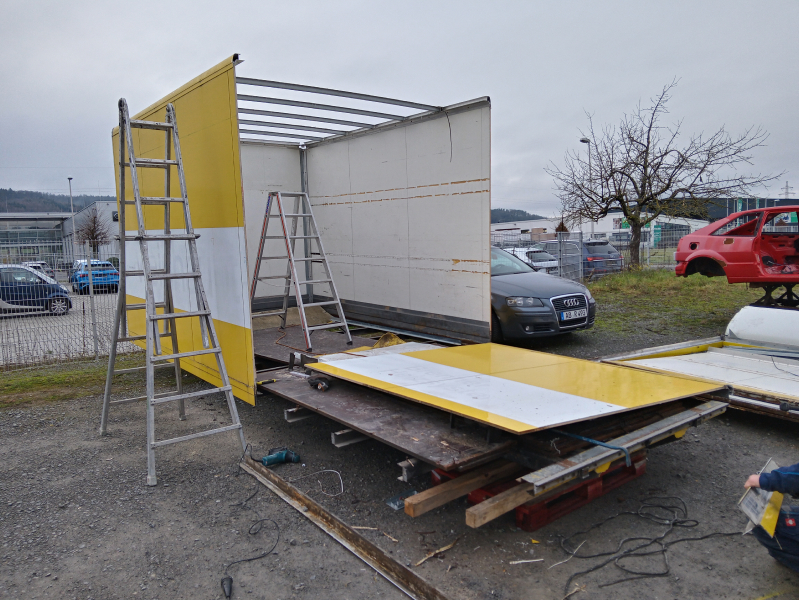

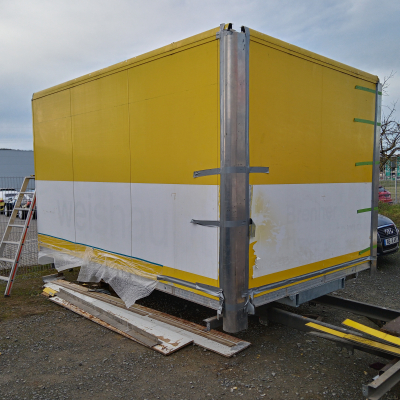

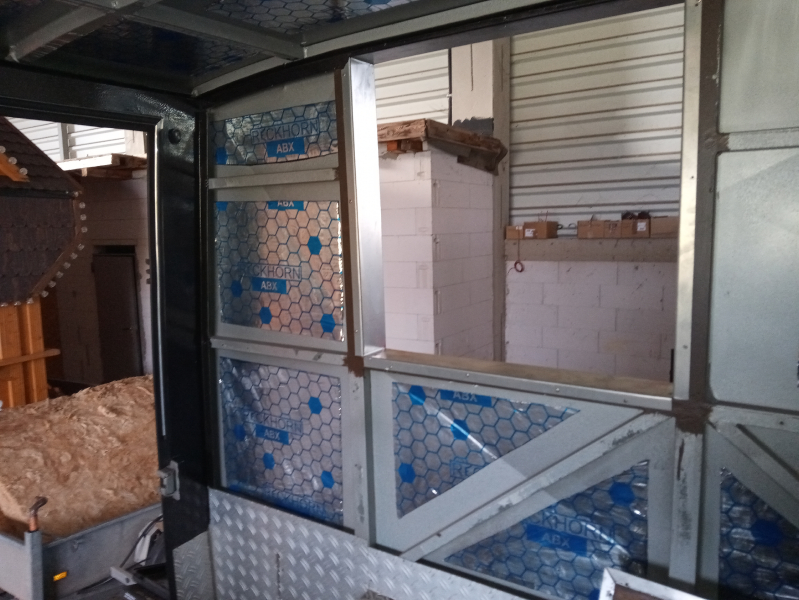

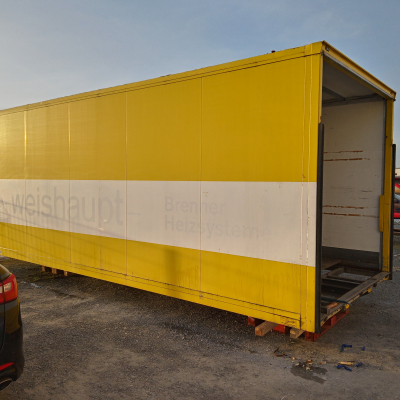

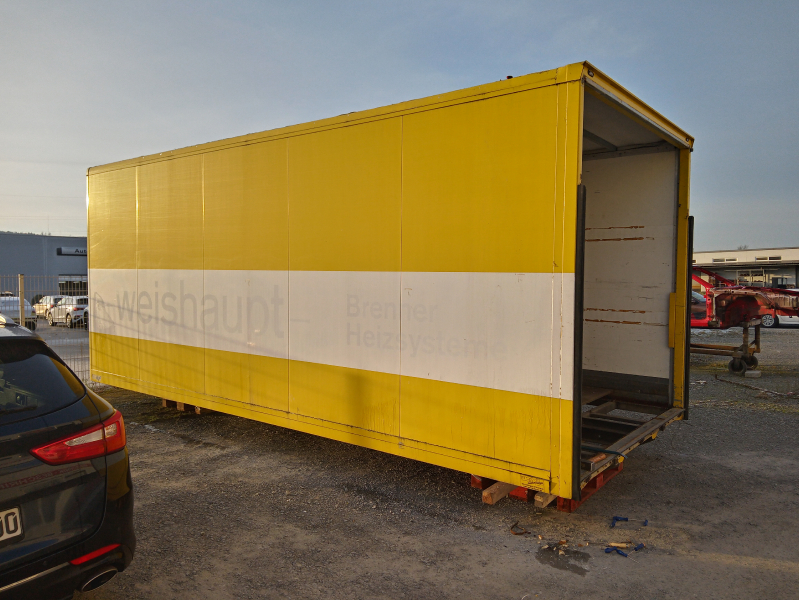

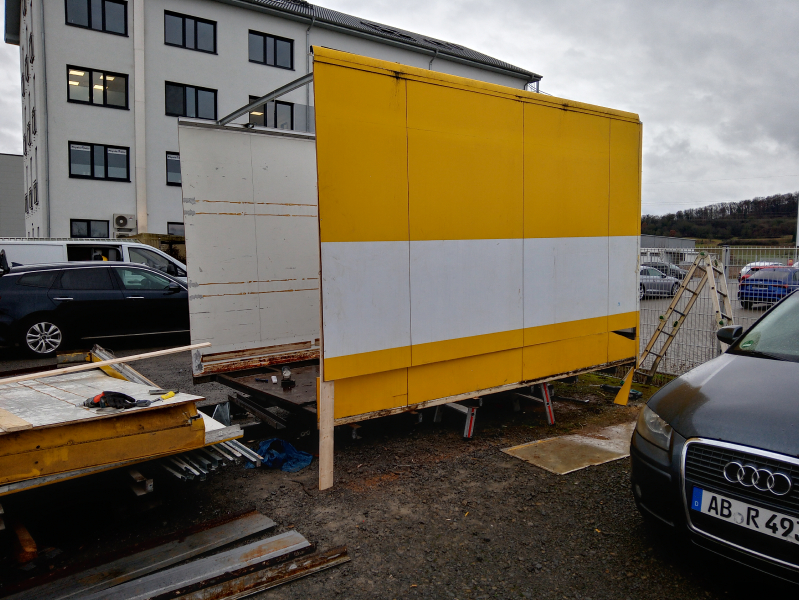

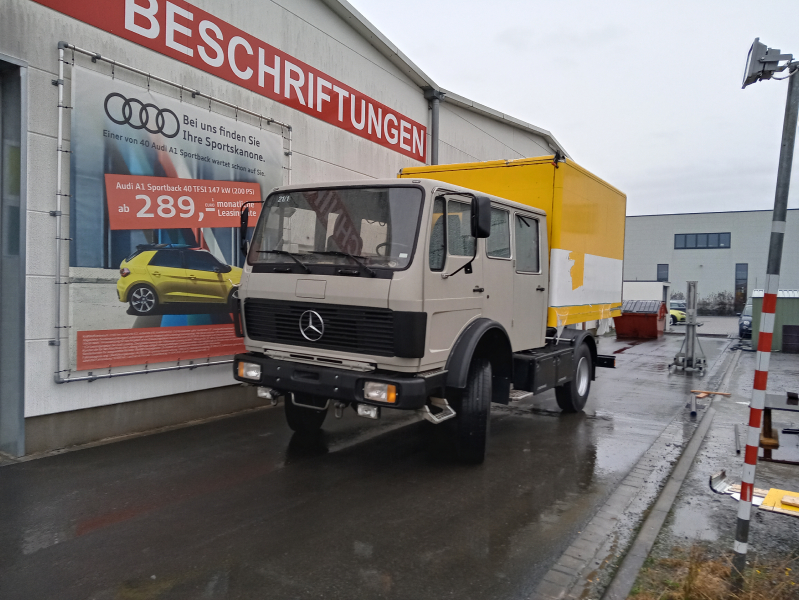

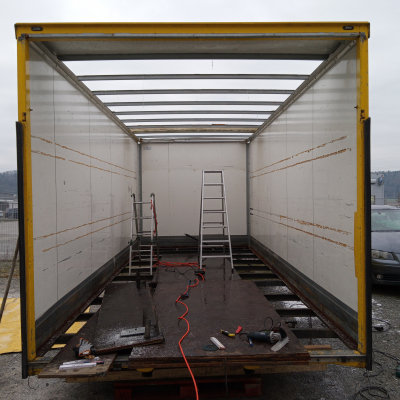

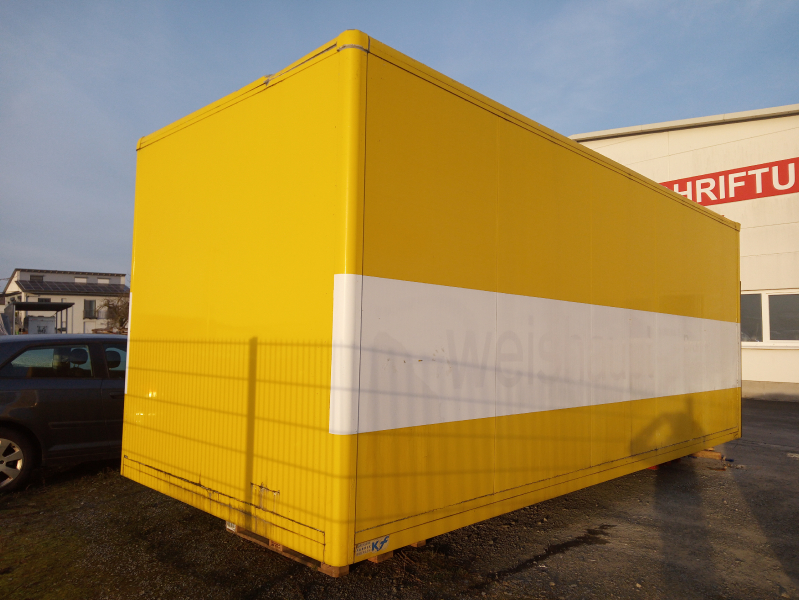

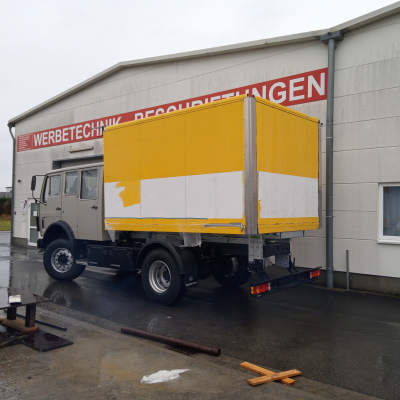

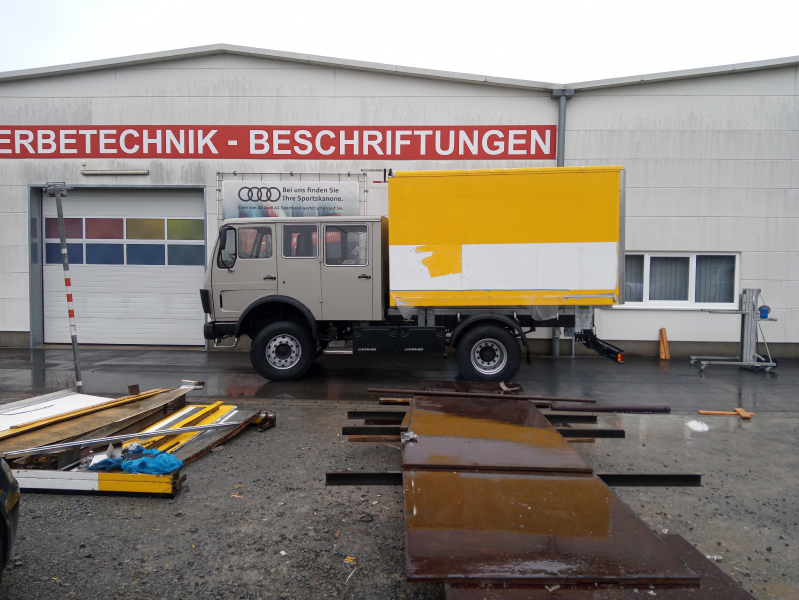

Die Kabine entsteht aus einem gewöhnlichen LKW-Aufbau. Hierzu wird der gebraucht erworbene Kofferaufbau auf eine Länge von 3670mm gekürzt. Das Dach wird ebenso nach unten versetzt, sodass in der Kabine eine Innenhöhe von 2 Metern entsteht. Durch diese Umbaumaßnahmen entsteht eine kostengünstige Kabine, welche die größtmöglichsten Ausmaße für das Fahrgestell besitzt.

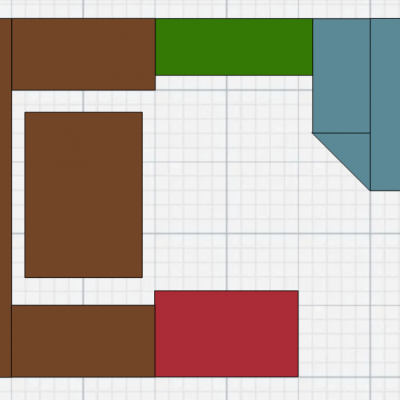

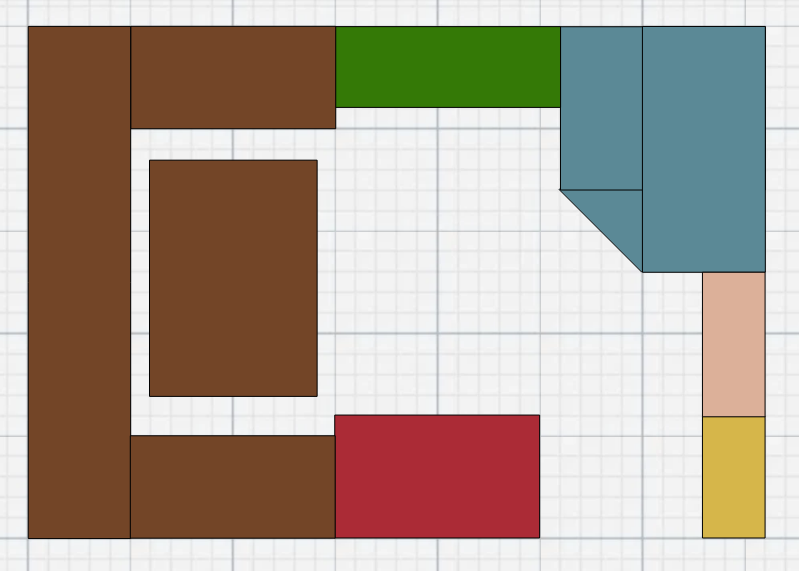

Grundriss

Erläuterung Grundriss

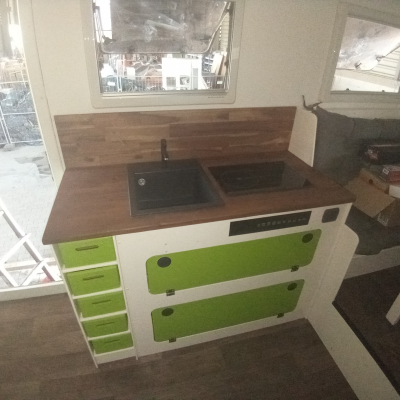

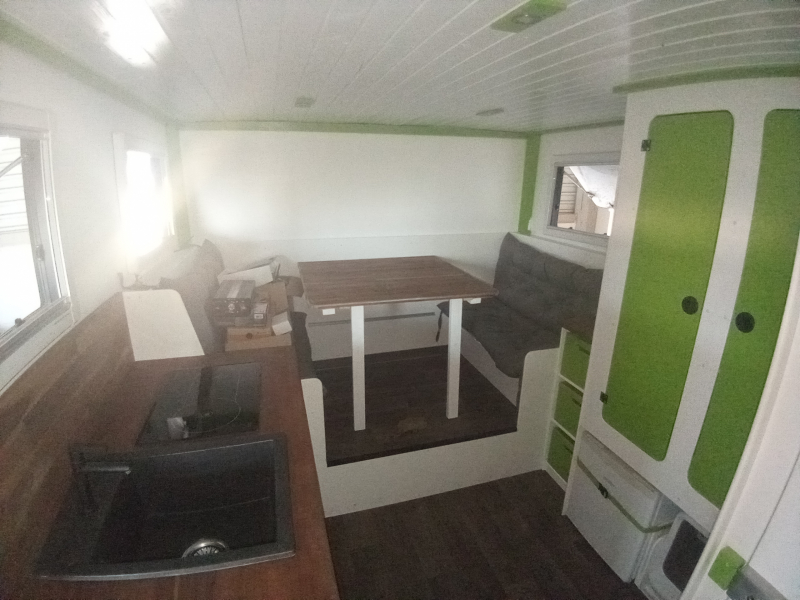

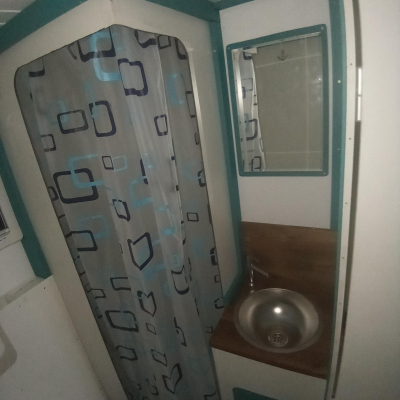

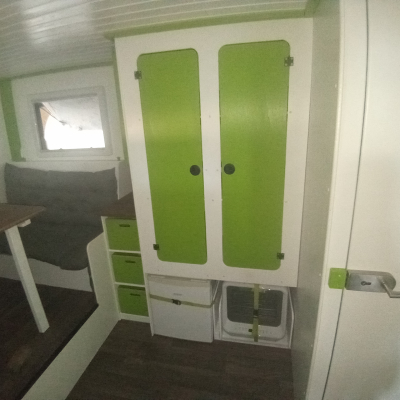

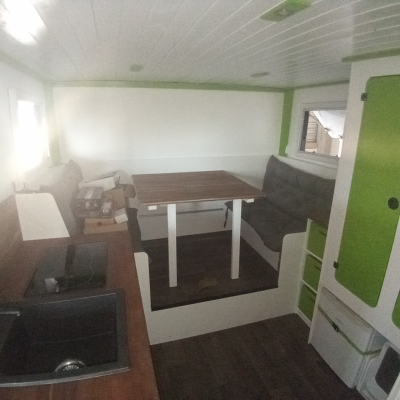

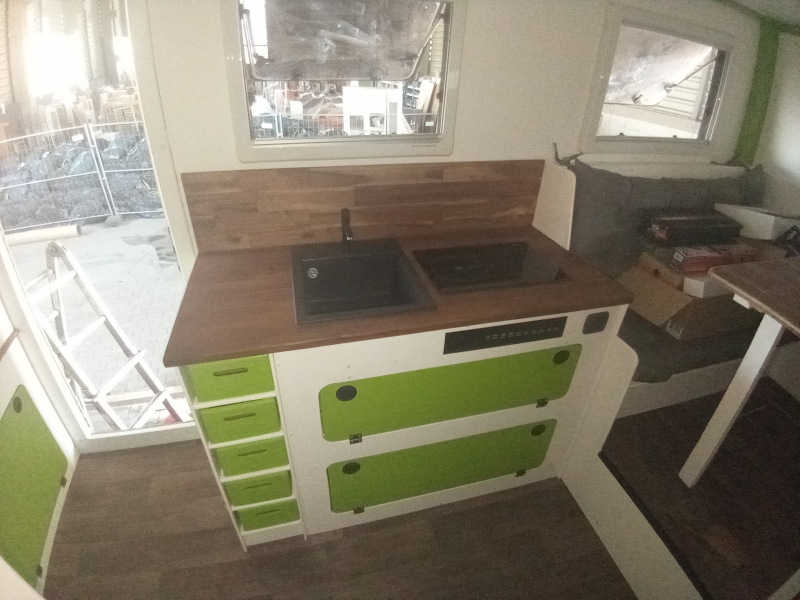

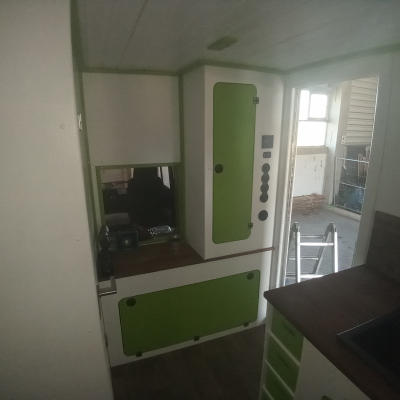

Im Heck befindet sich die Sitzgruppe auf einem kleinen Podest. An die Sitzgruppe schließen sich nach vorne an: -rechte Seite: Küchenzeile -linke Seite: Schrank mit Kühlschrank und Spühlmaschine. Vorne auf der Beifahrerseite ist der Einstieg in den Koffer, an der Stirnseite rechts vor der Tür ein kleiner Schrank und der Durchstieg in das Fahrerhaus. Vorne links befindet sich das Badezimmer.

Möbelbau

Sonstiges
Material des Möbelbaus	Die Möbel bestehen aus 10mm Pappelsperrholz, 20 bzw. 36mm Akazien-Leimholz (z.b. für die Arbeitsplatte, die Wände des Badezimmers und der Boden der Sitzgruppe bestehen aus 15mm Tischlerplatte (Buche).

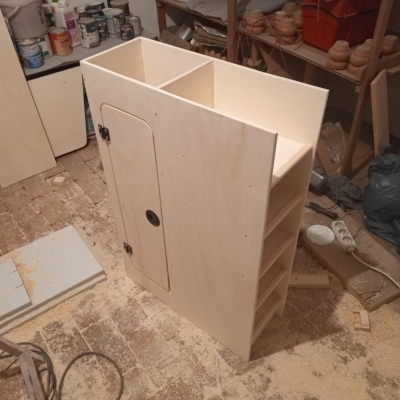

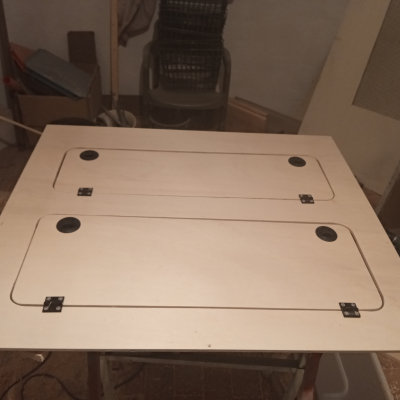

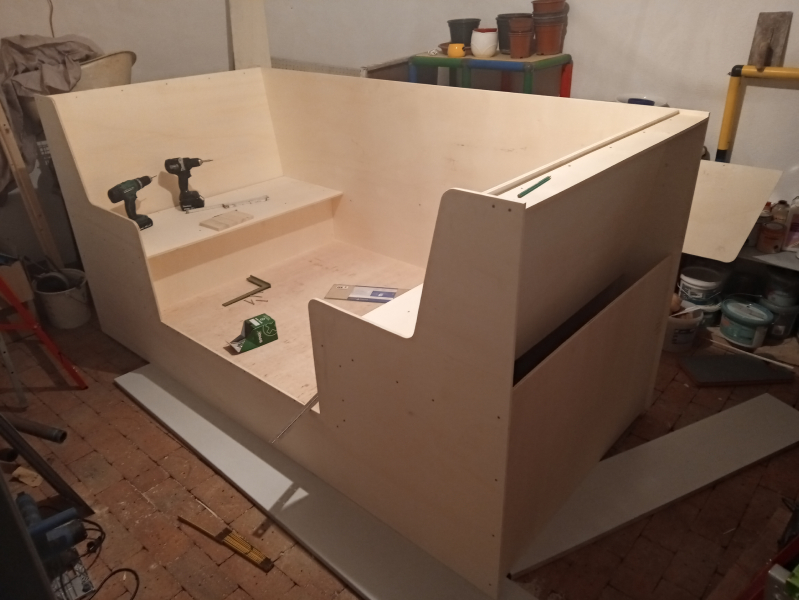

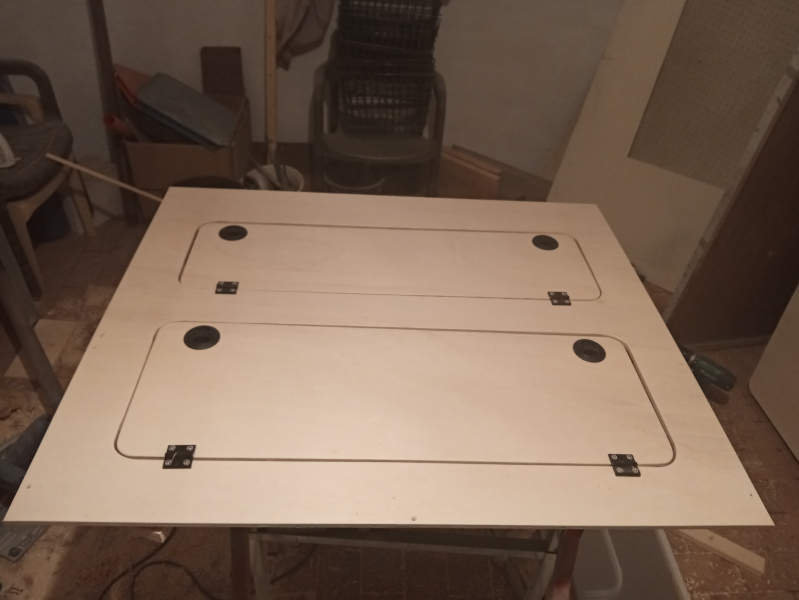

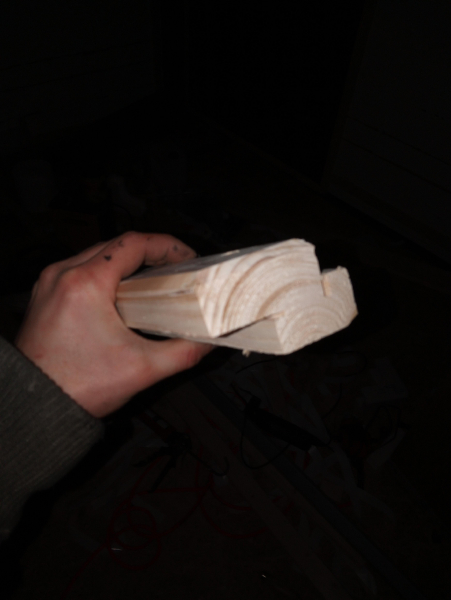

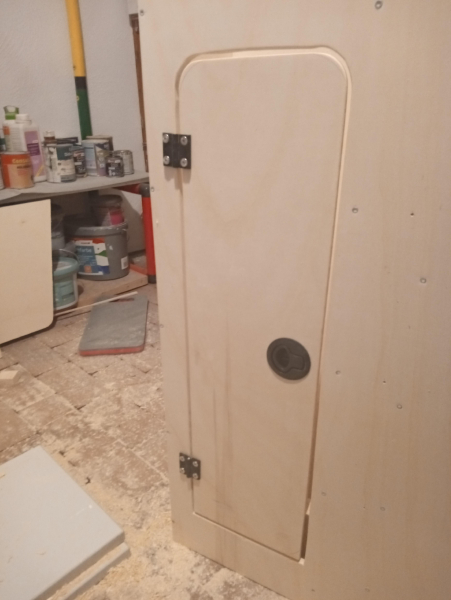

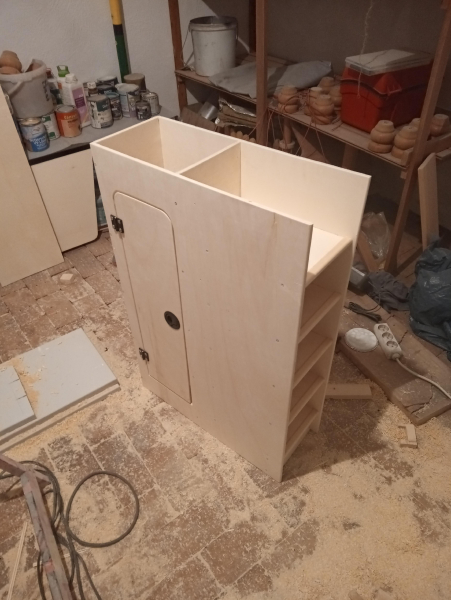

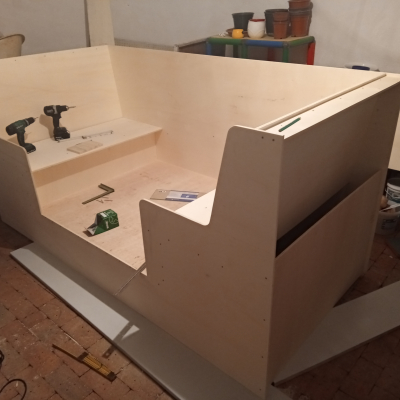

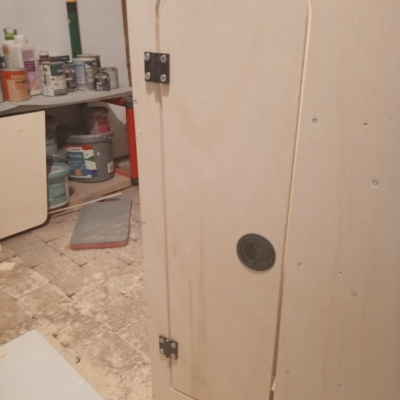

Die Möbel bestehen aus 10mm Pappelsperrholz. Zur Verstärkung wurden im Inneren der Sitzgruppe, der Küchenzeile und der Schränke Fichte-Kanthölzer als eine Art "Tragendes Gerüst" eingebaut. Die Möbel wurden weiß gestrichen. Um etwas mehr Farbe ins Spiel zu bringen wurden im Wohnbereich alle Klappen/Türen/Schubladen sowie Zierleisten in Kotzgrün gestrichen. Im Badezimmer wurden diese Teile in Blau ausgeführt. Die Möbel wurden alle mit einer Hinterlüftung zur Außenwand konstruiert.

Kocher

Sonstiges
Kocher	Es ist ein Webasto-Dieselkochfeld verbaut.
Gasinstallation	Eine Gasinstalation ist nicht vorhanden
Durch die Verwendung eines Dieselkochfeldes und einer Dieselstandheizung konnte auf eine Gasinstallation verzichtet werden.

Kühlschrank, Kühlbox

Sonstiges
Hersteller und Typ des Kühlschrank	Exquisite KB45-1

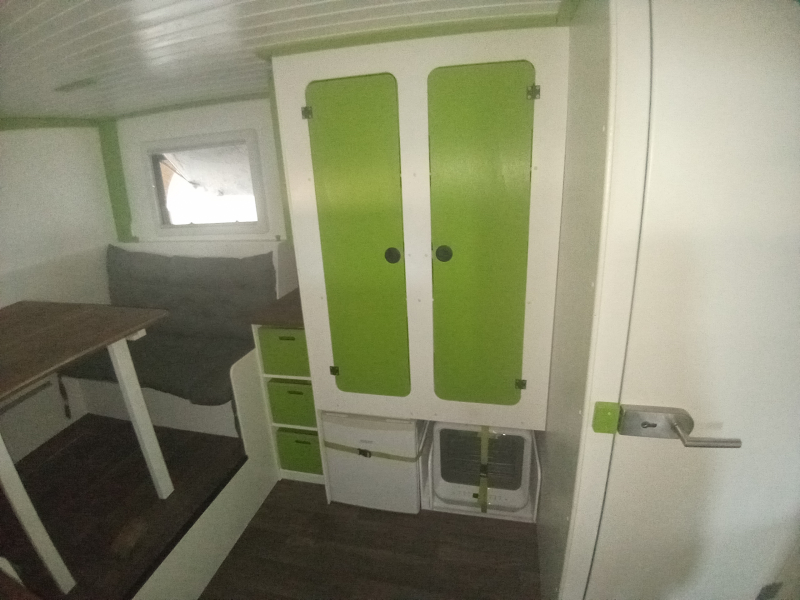

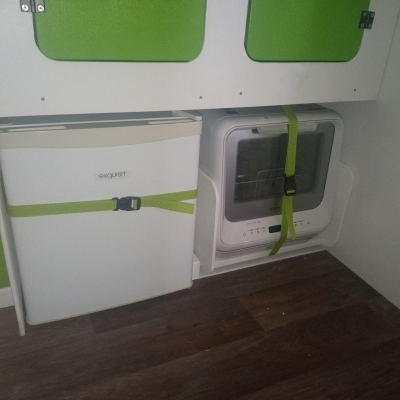

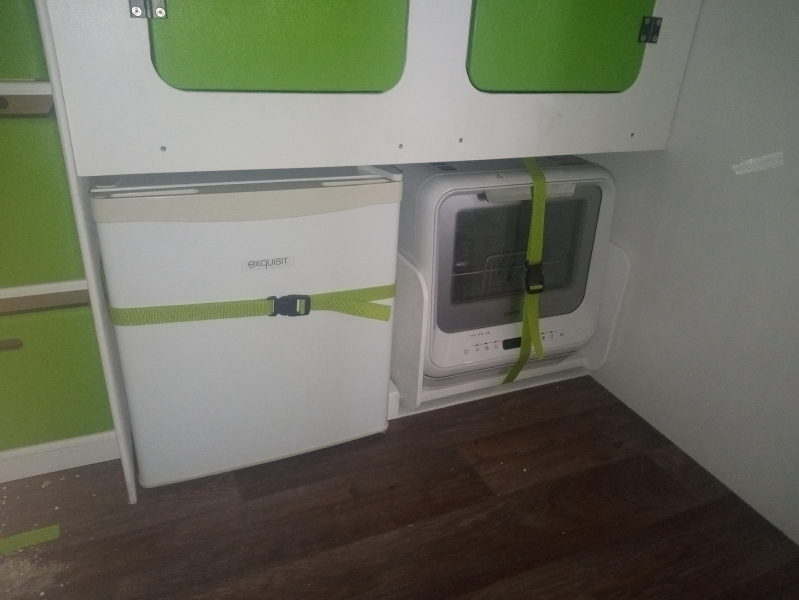

Bei dem Mini-Kühlschrank handelt es sich um ein gewöhnliches Haushaltsgerät, welches über einen Wechselrichter mit 230V versorgt wird. Auf dem Foto ist neben dem Kühlschrank der Geschirspühler zu sehen.

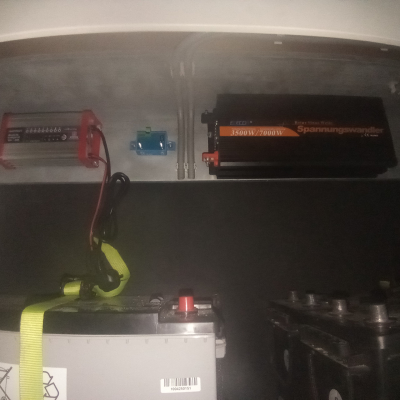

Stromkonzept

Sontiges
Stromspannung im Chassis	Die Elektroinstallation im Fahrgestell ist auf 24V ausgelegt.
Stromspannung im Aufbau	Im Aufbau ist die komplette Elektroinstallation auf 12V, bzw. 230V ausgelegt.
Ladewandler 24-12V	Ja, für das Laden der Aufbaubatterie während der Fahrt wurde ein Ladewandler verbaut.
110V / 230V im Aufbau?	Ja

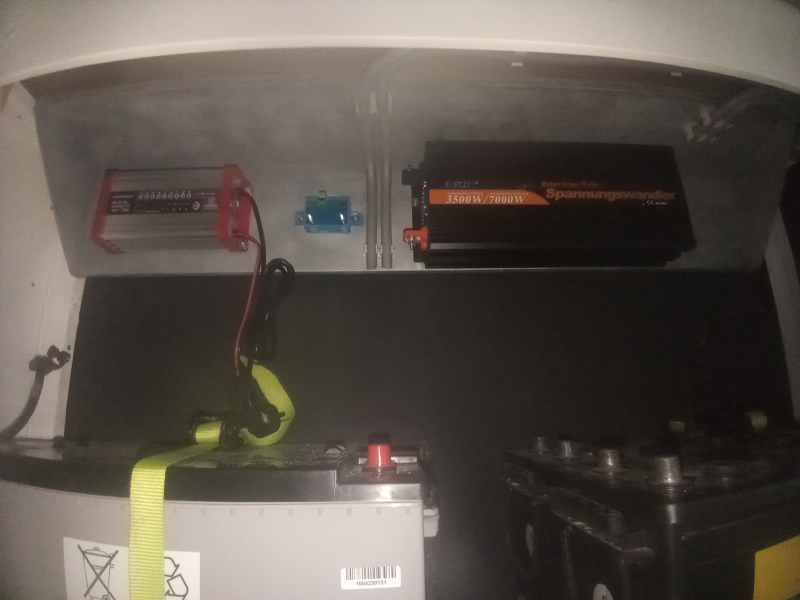

Wechselrichter	Es ist ein Wechselrichter mit 3500W Dauerleistung, bzw. 7000W Spitzenleistung verbaut (Edecoa Spannungswandler, reiner Sinus)
Aufbau- und Fahrgestellelektrik sind bis auf den Ladewandler komplett getrennt, einzug die Aufbaubatterie wird über die Lichtmaschine geladen.

Batteriekapazität im Aufbau

Sonstiges
Batteriekapazität im Aufbau	Die Aufbaubatterie hat eine Kapazität von 280 AH.
Batterietyp	Es ist eine AGM-Batterie verbaut (EXAKT-AGM-Batterie 280AH 12V C100)
Batterieladegerät für Aufbaubatterien	Es ist ein Batterieladegerät mit einer Leistung von 20A verbaut. Dieses wird über eine Außensteckdose mit 230V versorgt und lädt die Aufbaubatterie (Dino Kraftpaket 20A 12V Batterieladegerät)
Batterieüberwachung	Es ist ein Batteriewächter (von Victron) sowie eine Ladezustandsanzeige (DC 12V 24V Led Voltmeter) zur Batterieüberwachung verbaut.
Die Batteriekapazität kann noch erweitert werden, im Schrank, in welchem die Batterien gelagert sind, ist noch ausreichend Platzreserve vorhanden.

Stromgewinnung

Sonstiges
Solarkapazität	Es ist keine Solaranlage vorhanden. Allerdings ist der Kofferaufbau für einen nachträglichen Anbau vorgerüstet.
Brennstoffzelle	Nein
Generator	Es wird bei Bedarf ein Stromerzeuger mitgeführt.
Zur Zeit wird die Aufbaubatterie nur über die Lichtmaschine oder über die Außensteckdose aufgeladen.

Heizung

Sonstiges
Hersteller und Typ der Heizung	Dieselstandheizung
Warmwasseraufbereitung	Geplant ist: Ein Boiler, welcher sich sowohl mit Hilfe von Strom sowie mit Hilfe der Standheizung des Aufbaus erwärmen lässt.
Fahrerhausheizung	Im Fahrerhaus befindet sich die Orginal-Mercedes-Heizung, welche beim Test die unisolierte Kabine komplett aufheizte. Zusätzlich wird, aufgrund der zwei Schlafplätze im Fahrerhaus, eine weitere, kleine Standheizung verbaut.
Geplant ist: Eine Dieselstandheizung für den Aufbau sowie eine für das Fahrerhaus. Durch die zwei Standheizungen ist auch bei einem Ausfall eine zweite Heizquelle vorhanden.

Gasanlage

Erläuterung Gasanlage
Es wird keine Gasanlage verbaut.

Wassersystem

Sonstiges

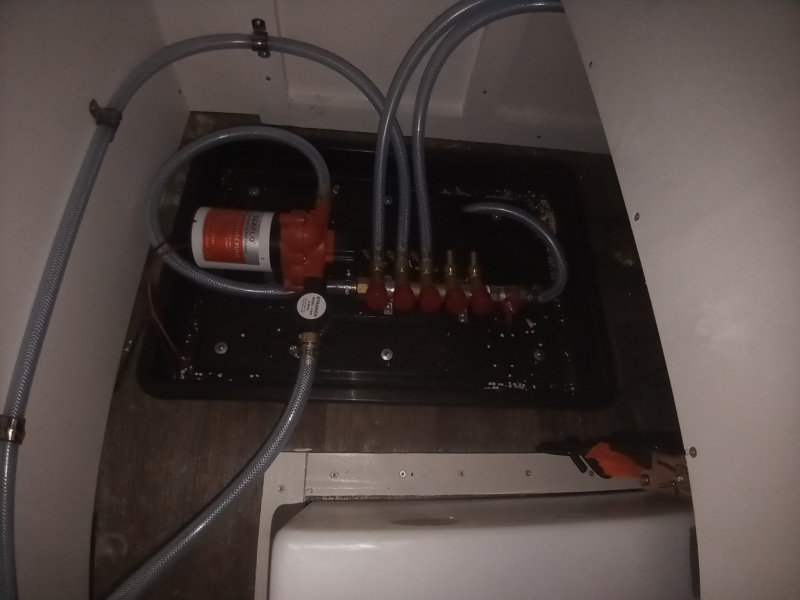

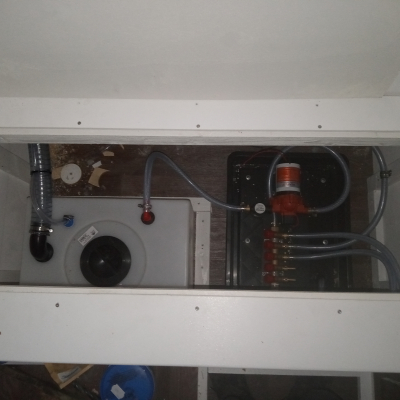

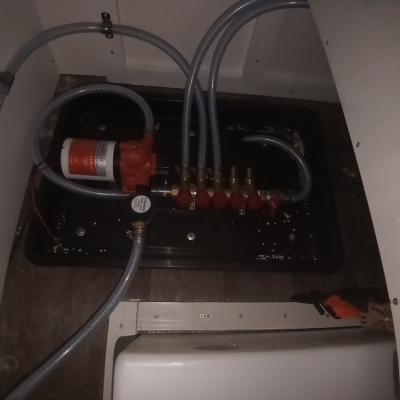

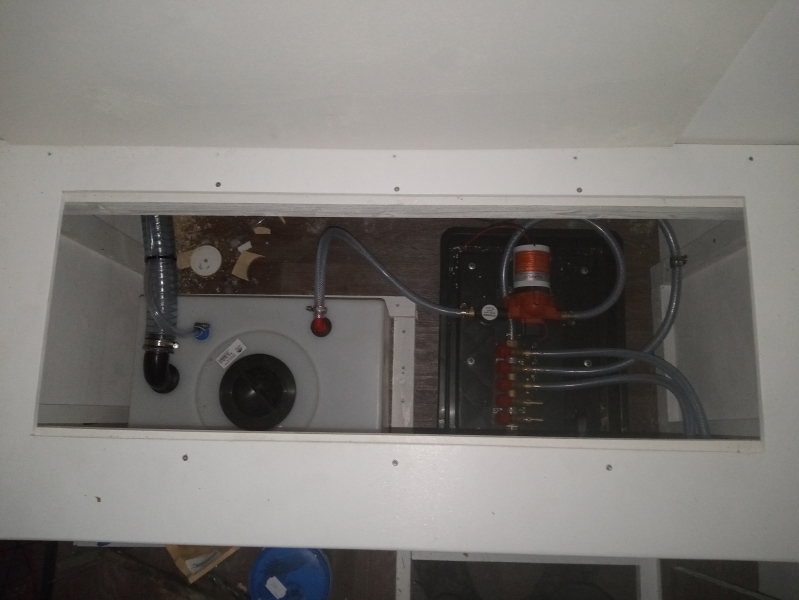

Wasserführung	Das Wasser wird über einen außenliegenden Tankfüllstutzen in den Wassertank geleitet. Von dort aus wird das Wasser mit einer Seaflow-Druckpumpe angesaugt und in eine Verteilerleiste weitergefördert. Diese Verteilerleiste sitzt zusammen mit der Druckwasserpumpe in einer Wanne, sodass bei Leckagen kein Wasserschaden entsteht. Von der Verteilerleiste aus wird das Wasser über durchgehende Schläuche bis zu den Verbrauchern transportiert. Alle Schläuche wurden mit einem Gefälle in Richtung der Verteilerleiste angebracht. Hierdurch kann das komplette System ohne Hilfe entwässert werden.
Wasserfiltersystem	Es wird vorerst kein Wasserfilterszstem verbaut, es ist aber schon ein Ort vorhanden an welchem solch ein System später Nachgerüstet werden kann.

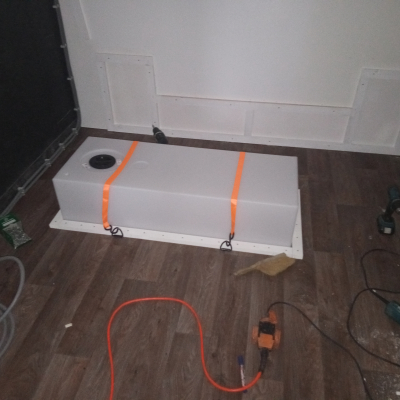

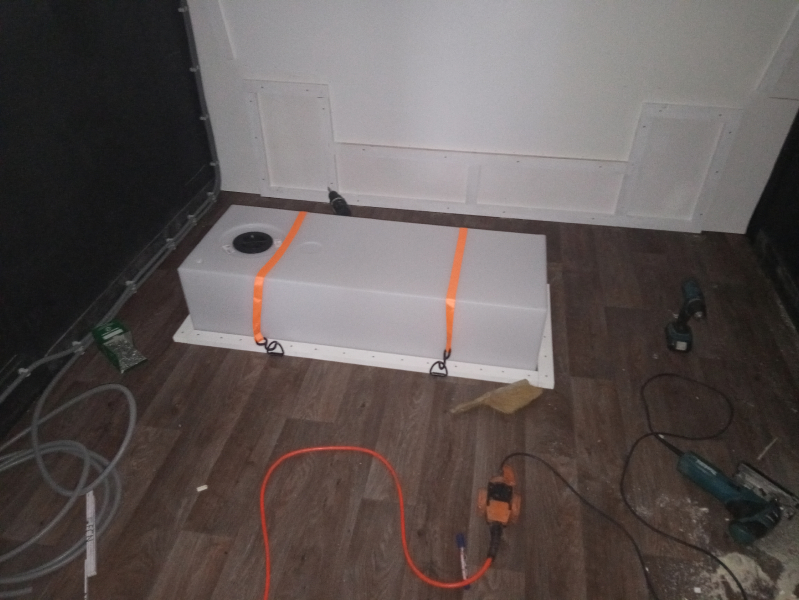

Volumen der Frischwassertanks	Der Frischwassertank hat ein Volumen von 150 Liter und sitzt under der Sitzgruppe im Heck. Dort währe noch Platz für ein zweiten 150 Liter Frischwassertank.
Volumen der Abwassertanks	Der Abwassertank hat ein Volumen von 150 Liter
Der Abwassertank sitzt unter der Wohnbox, sodass das Abwasser durch die Schwerkraft abfließen kann.

Toilette

Sonstiges

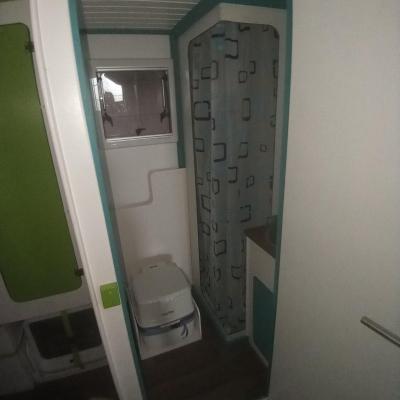

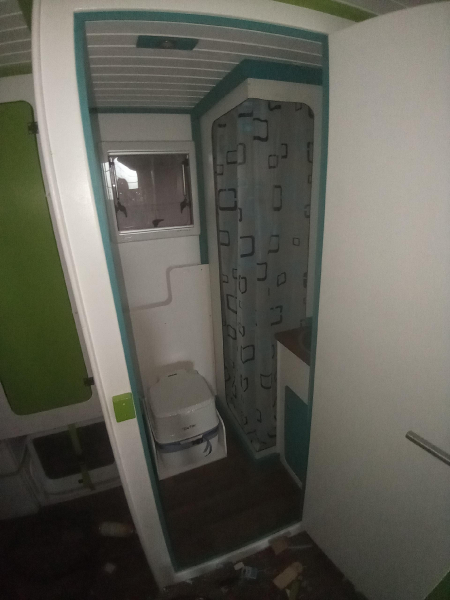

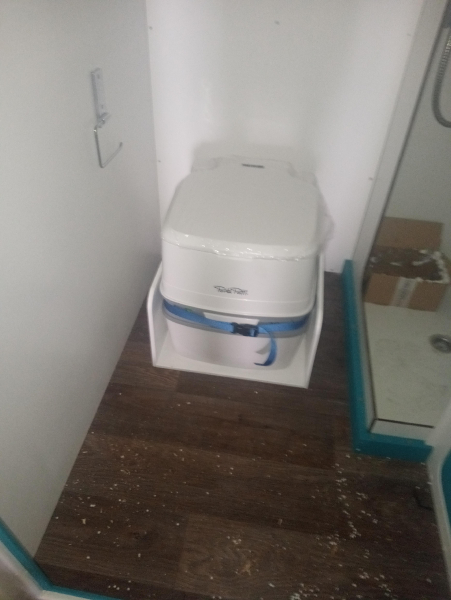

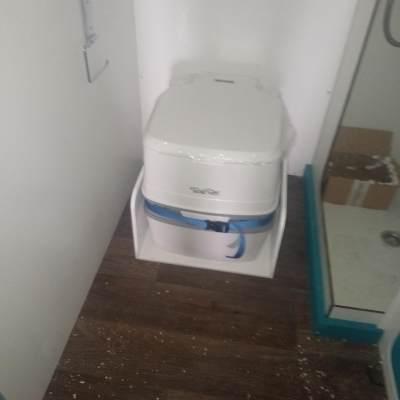

Hersteller und Art der Toilette	Porta-Potti
Kapazität Fäkalientank	21 Liter
Für die Anfangszeit (die ersten ein- bis zwei Jahre) wird das Fahrzeug nur in Europa bewegt. Hierfür reicht eine einfache Campingtoilette aus, diese kann für spätere Reisen aber noch getauscht werden.

Anbauten

Sonstiges
Heckträger	Durch die Doppelkabine ist die mögliche, maximale Länge des Aufbaus schon auf ca 390cm beschränkt, hierbei ist der maximal mögliche Überhang (60% des Radstandes) schon erreicht. Bei der Abwägung viel die Wahl gegen einen fest montierten Heckträger zugunsten des größeren Aufbaus.
Dachgepäckträger	Ein Dachgepäckträger auf der Doppelkabine soll den Höhenunterschied zwischen dem Fahrerhaus und dem Aufbau etwas kaschieren. Der Dachgepäckträger wird alletdings erst in einem zwteiten Arbeitsschritt nach der eigentlichen Fertigstellung des Fahrzeuges erstellt

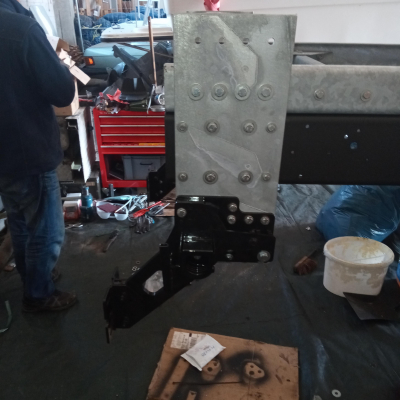

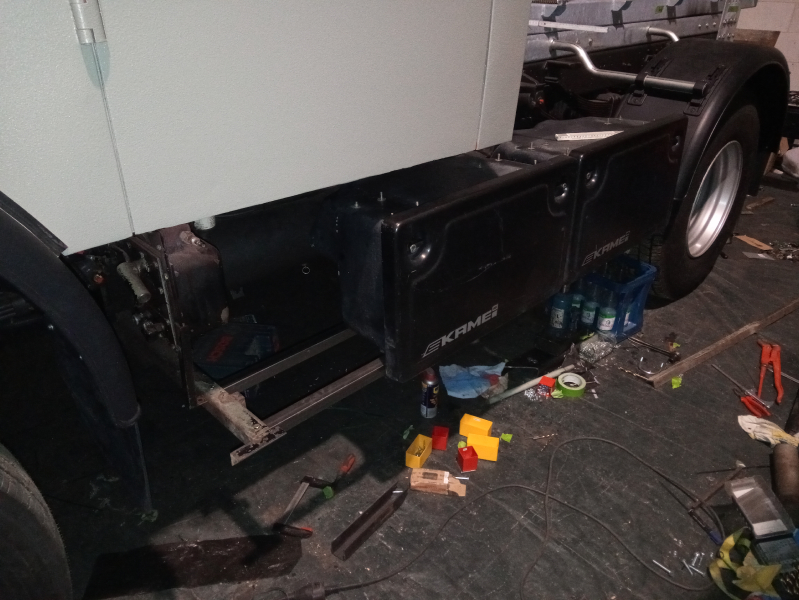

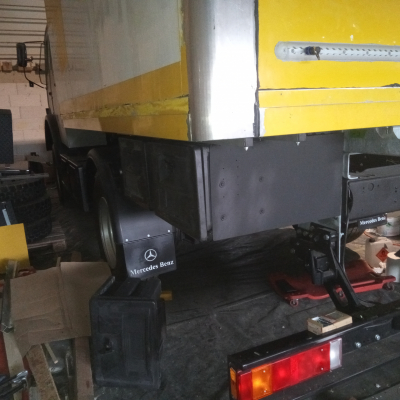

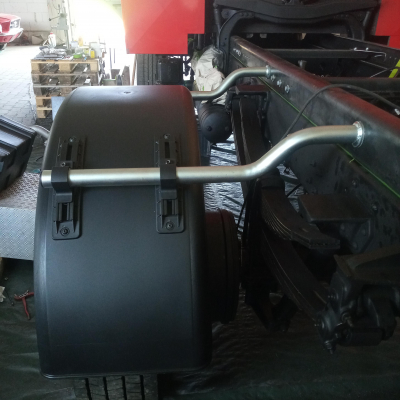

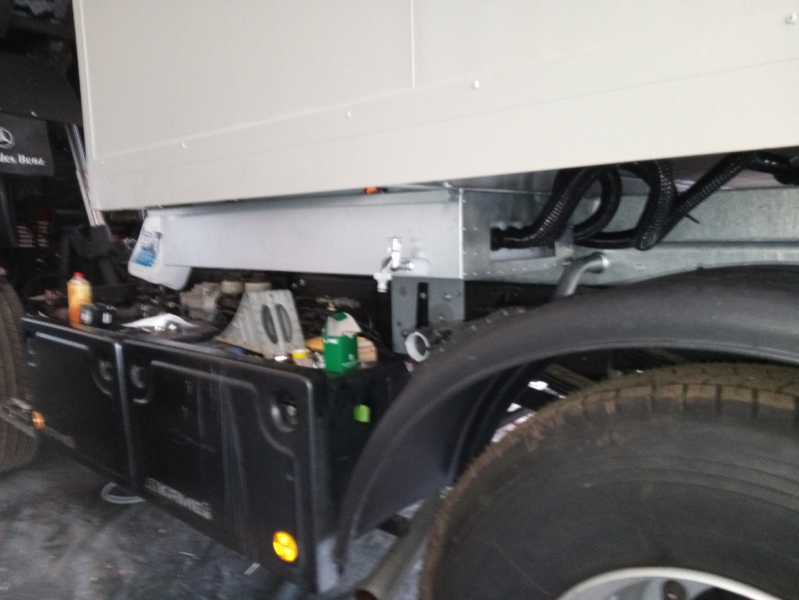

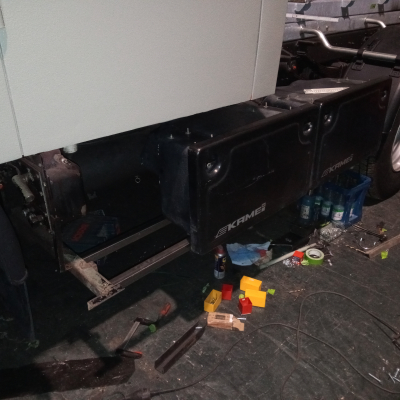

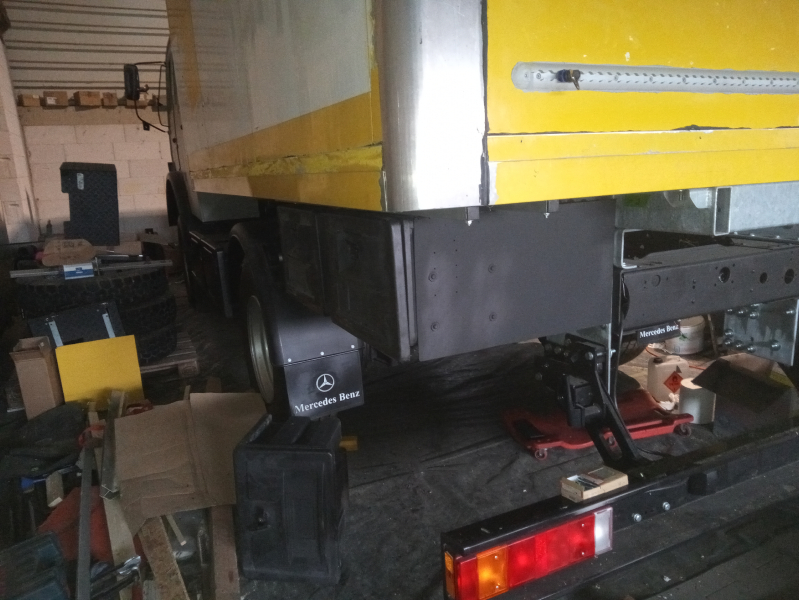

Stauboxen	Zwischen den Achsen sind pro Seite je zwei große Staukästen montiert. Im Bereich hinter der Hinterachse sind je seite zwei kleinere Staukästen montiert. Die Stauboxen sind (aus Gewichtsgründen und vor allem aus Finanziellen Gründen) aus Kunststoff.
Außenkochstelle	In einem Staukasten wird ein Platz für eine Außenküche vorgesehen. Ob diese Außenküche in einem späteren Arbeitsschritt wirklich erstellt wird ist allerdings noch nicht entschieden.
Markise	Eine Markise ist nicht geplant, durch die Breite des Kofferaufbaus ist eine seitliche Montage nicht möglich, eine Montage auf dem Dach in 3,6m Höhe ist auch nur begrenzt Sinnvoll.
Am Heck wurden Airline-Schienen angebracht (z.b. zum Anbringen eines Sonnensegels)
