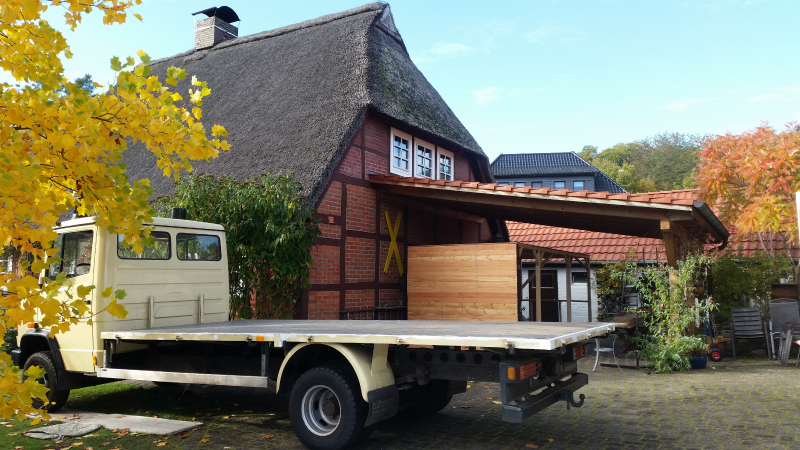

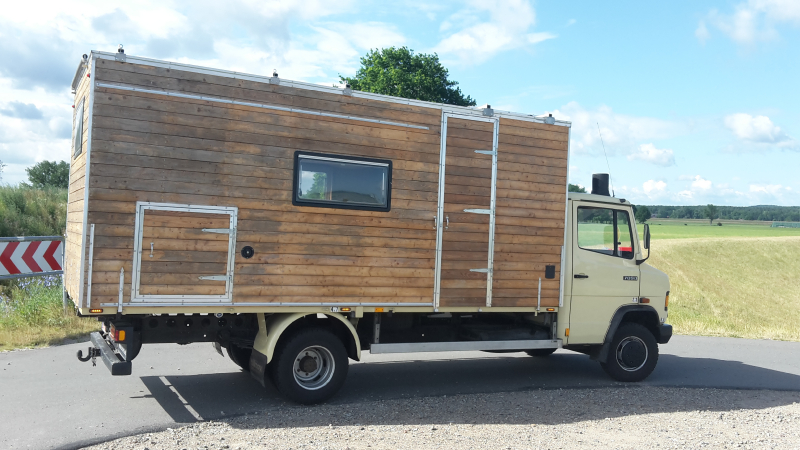

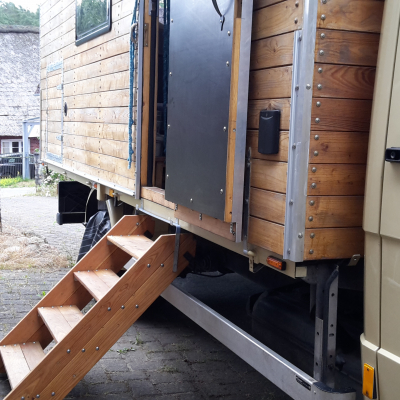

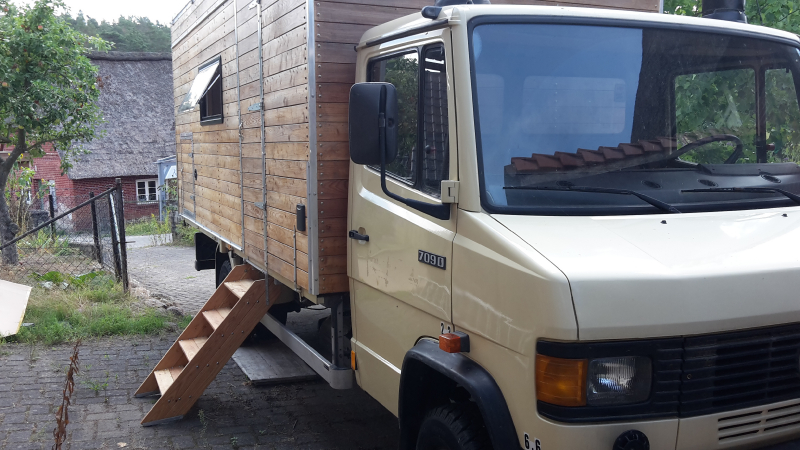

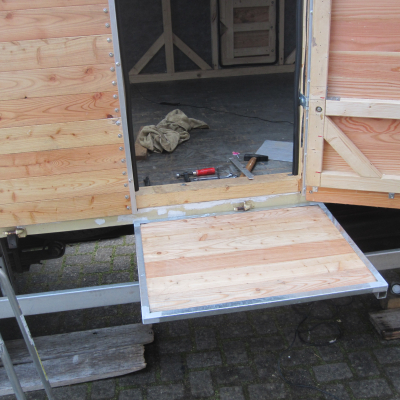

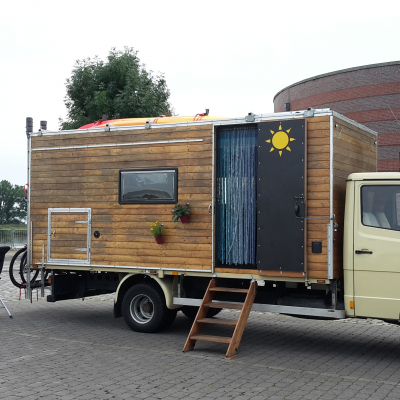

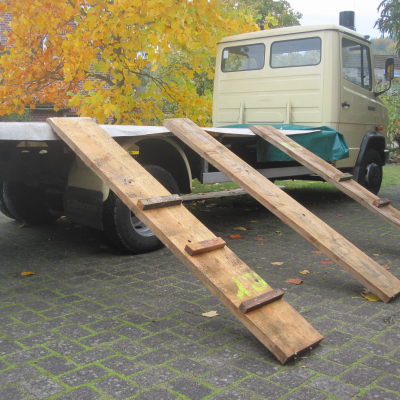

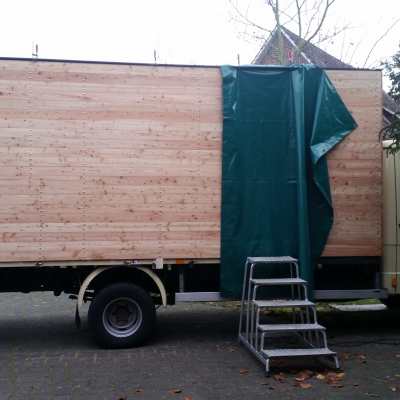

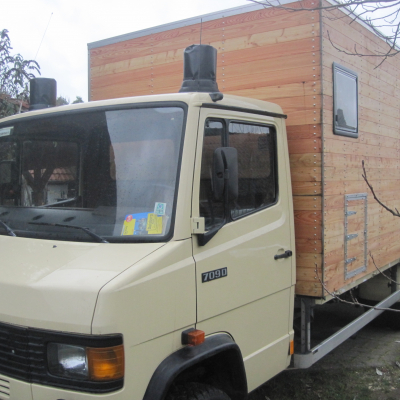

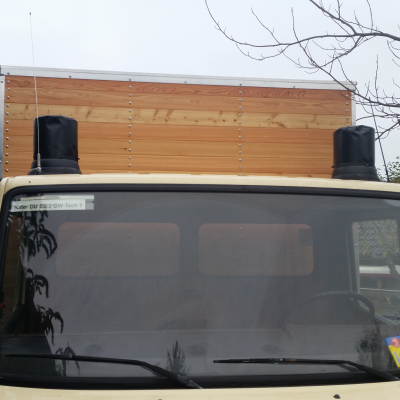

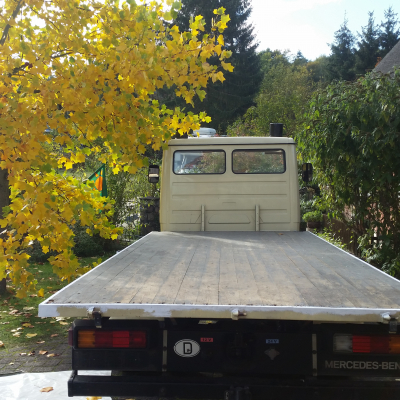

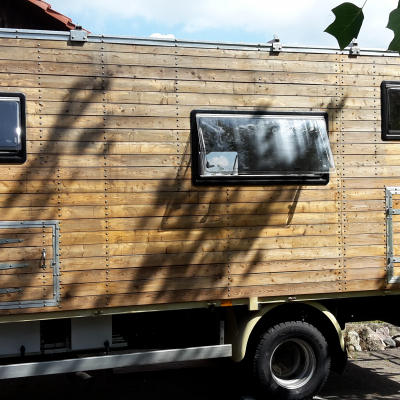

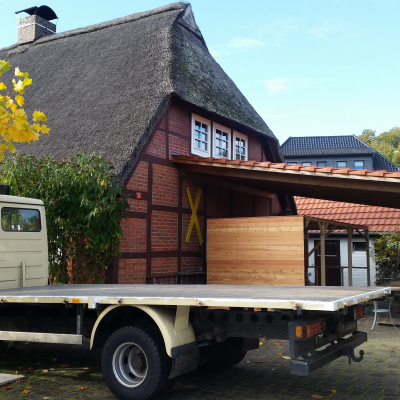

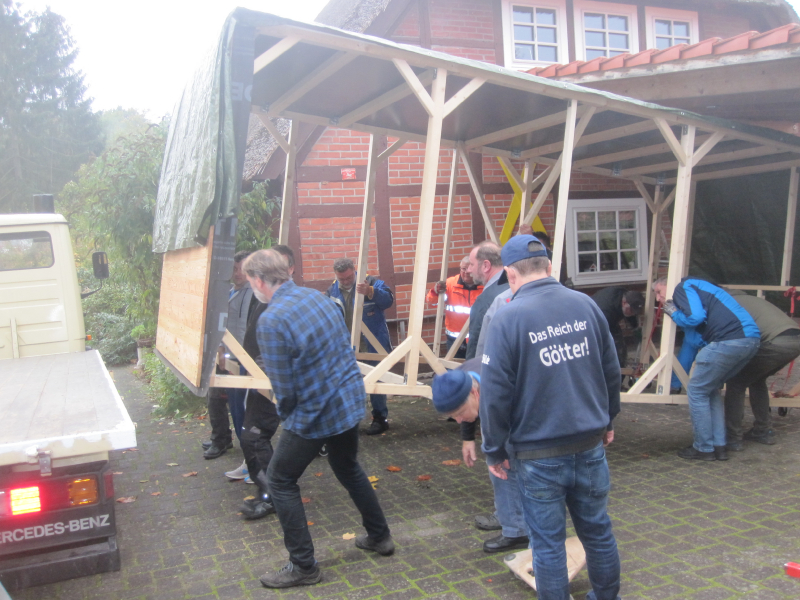

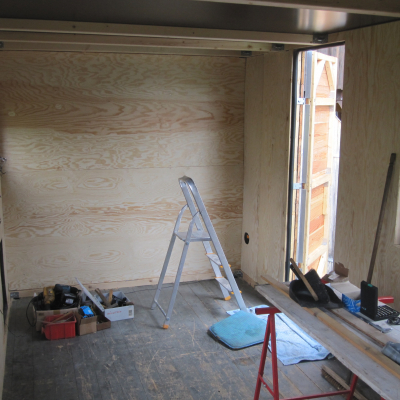

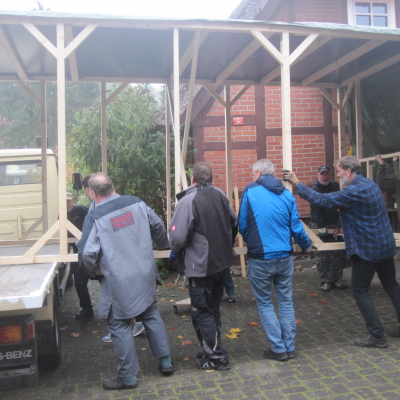

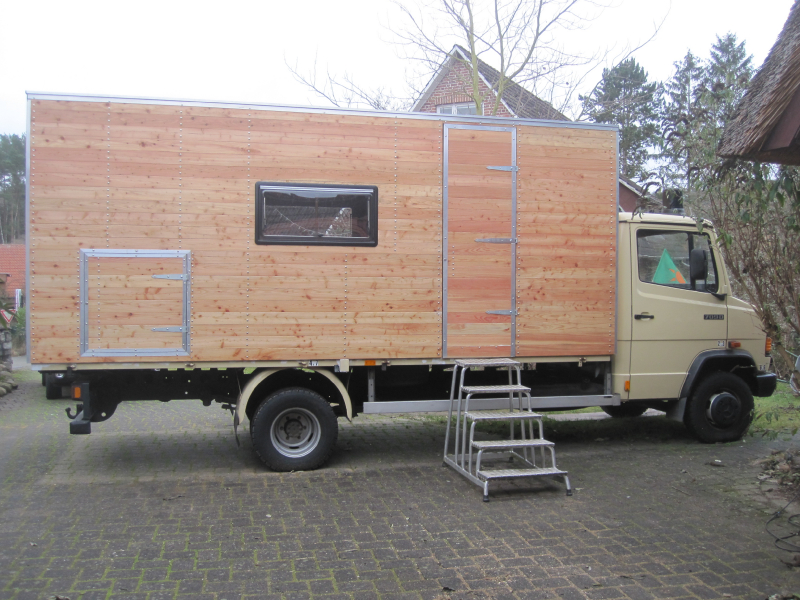

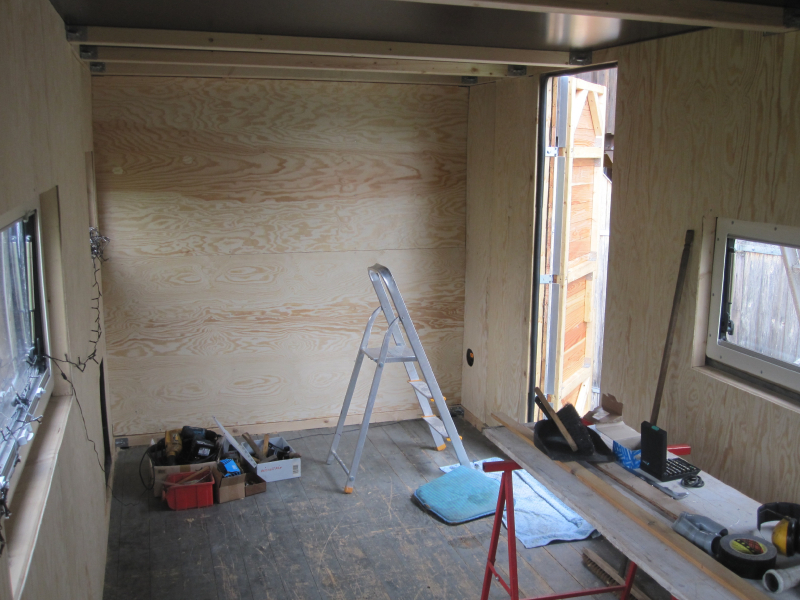

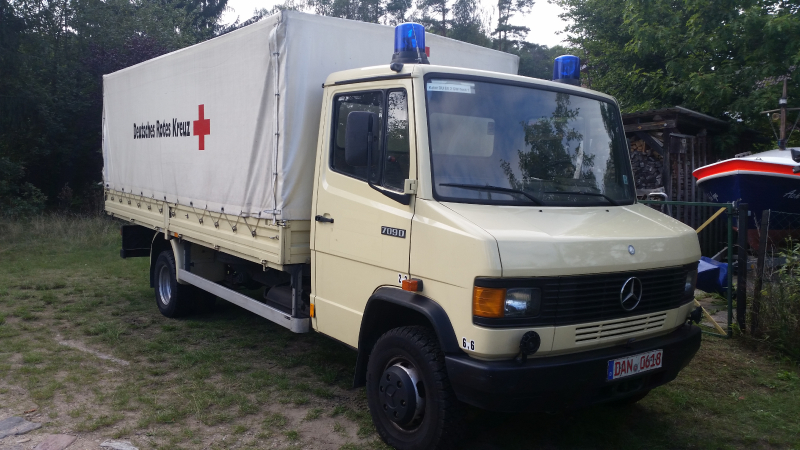

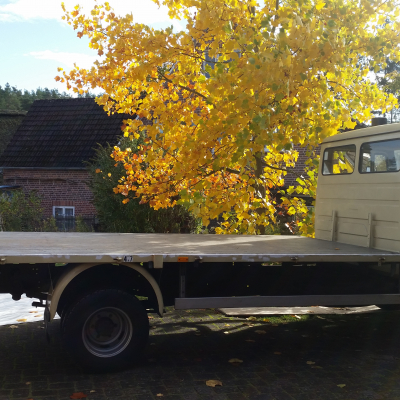

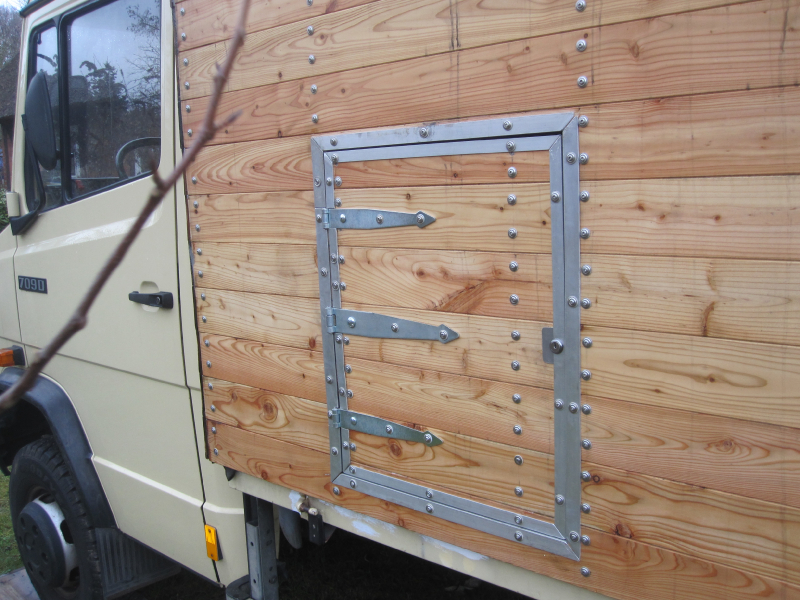

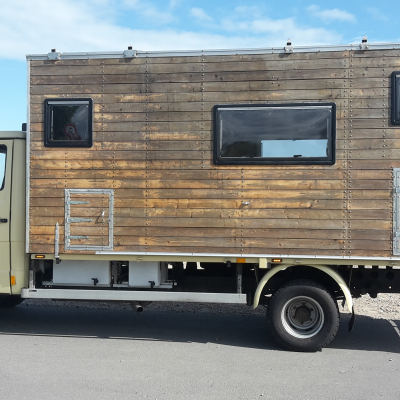

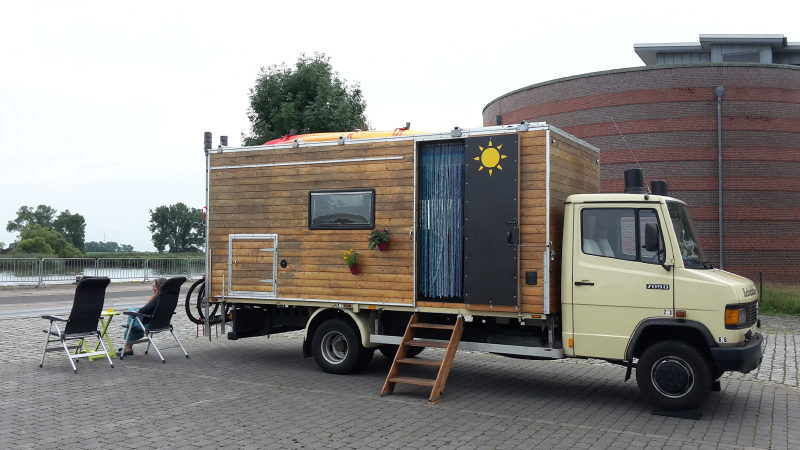

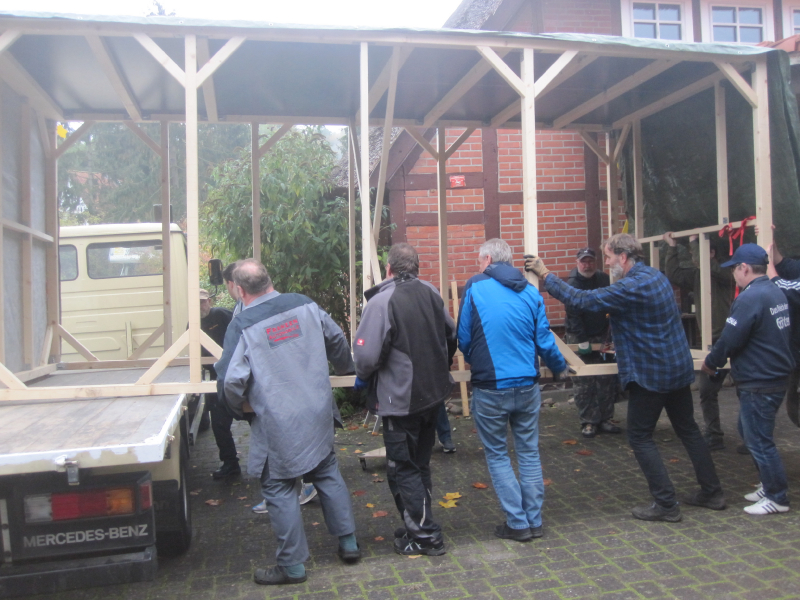

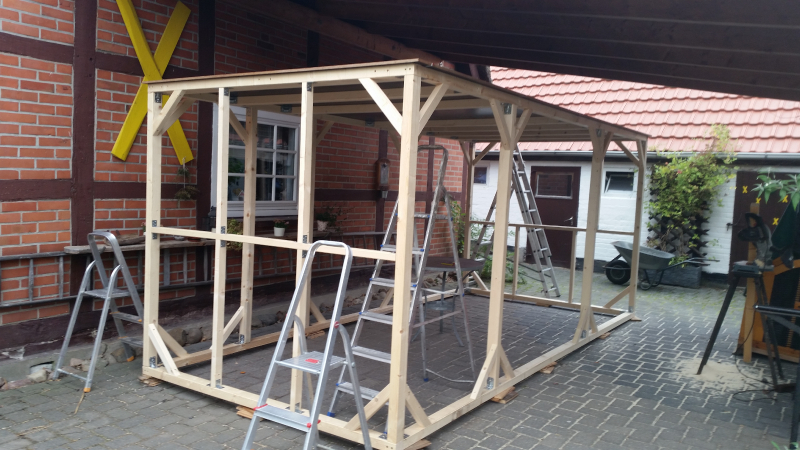

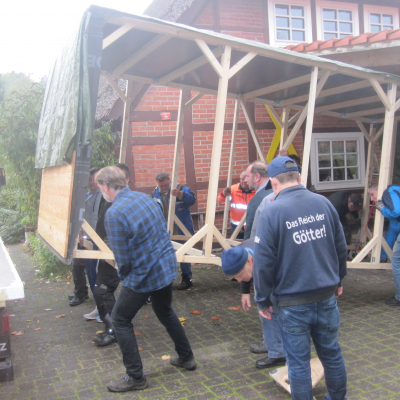

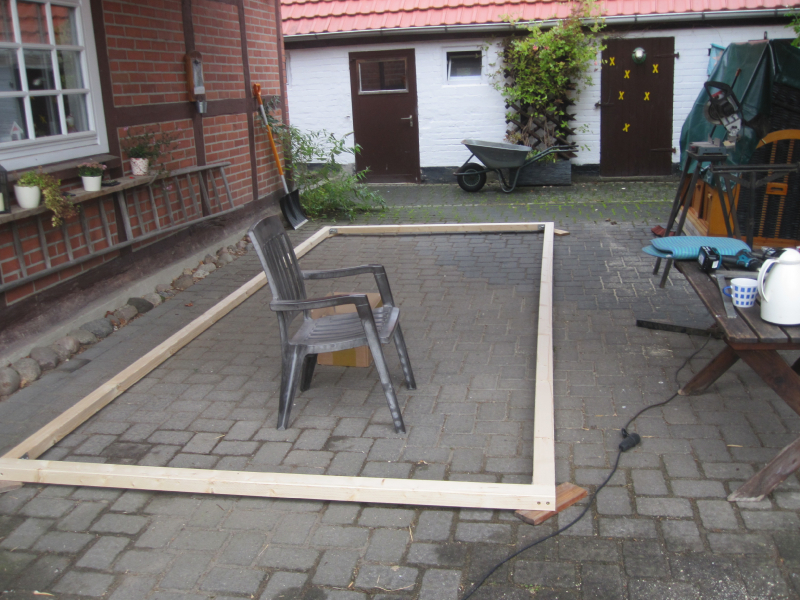

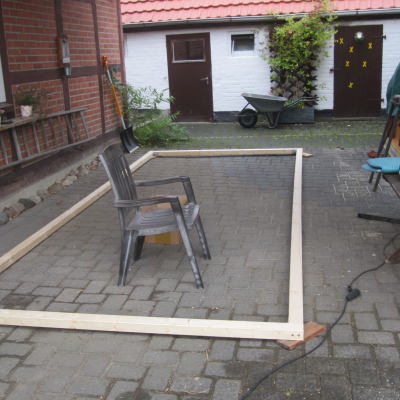

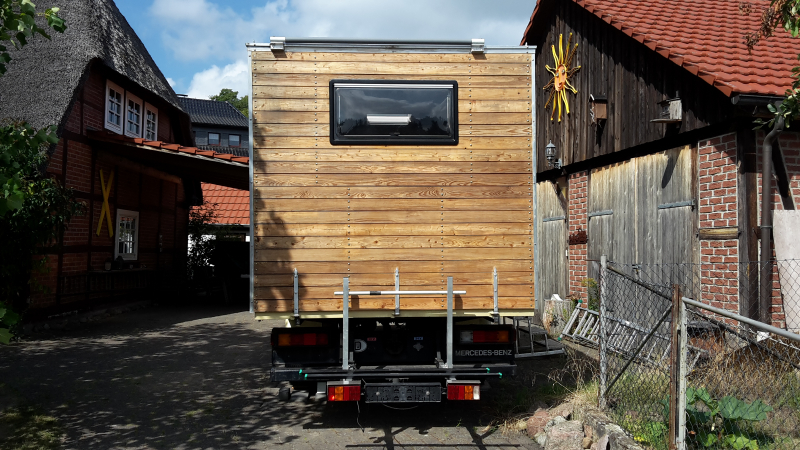

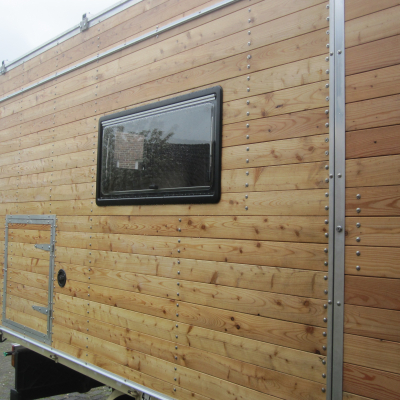

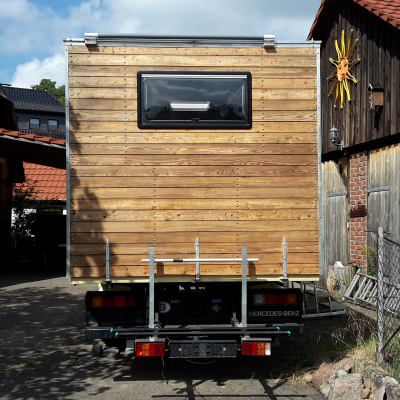

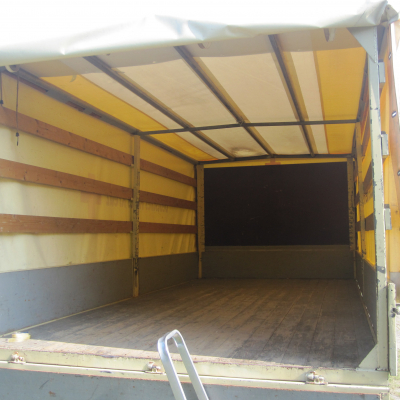

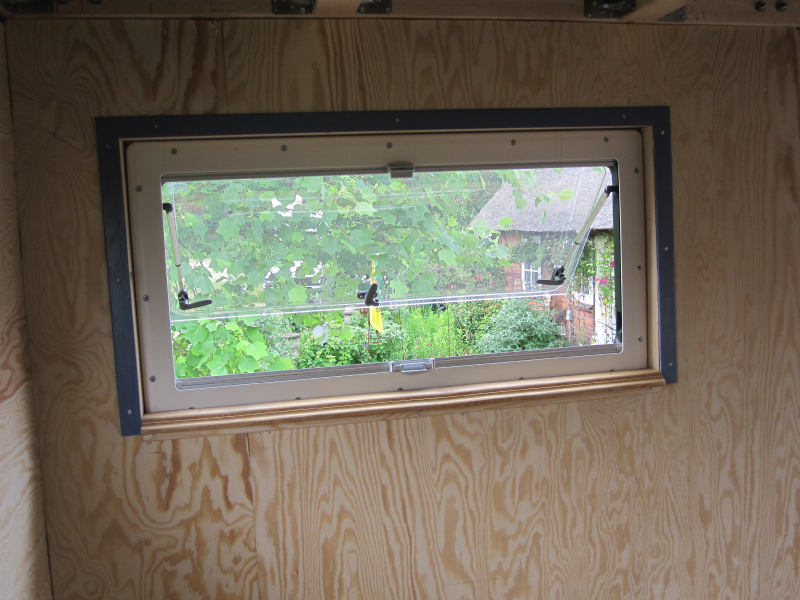

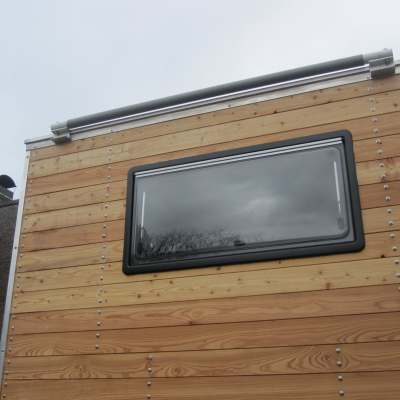

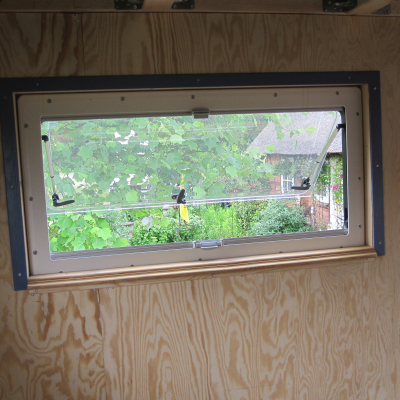

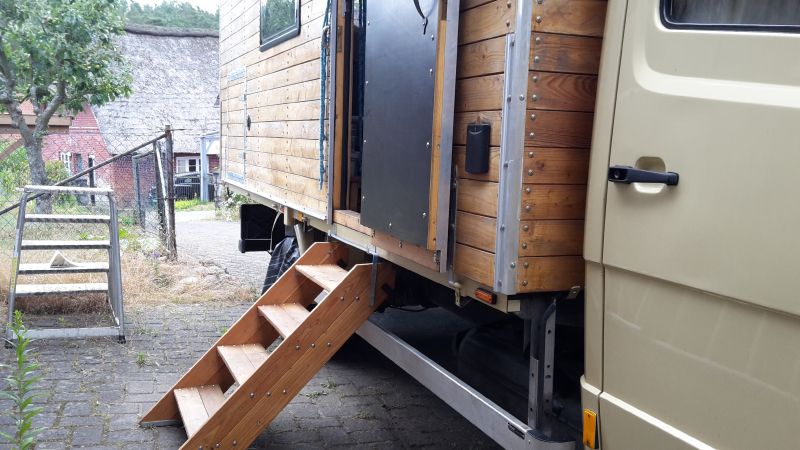

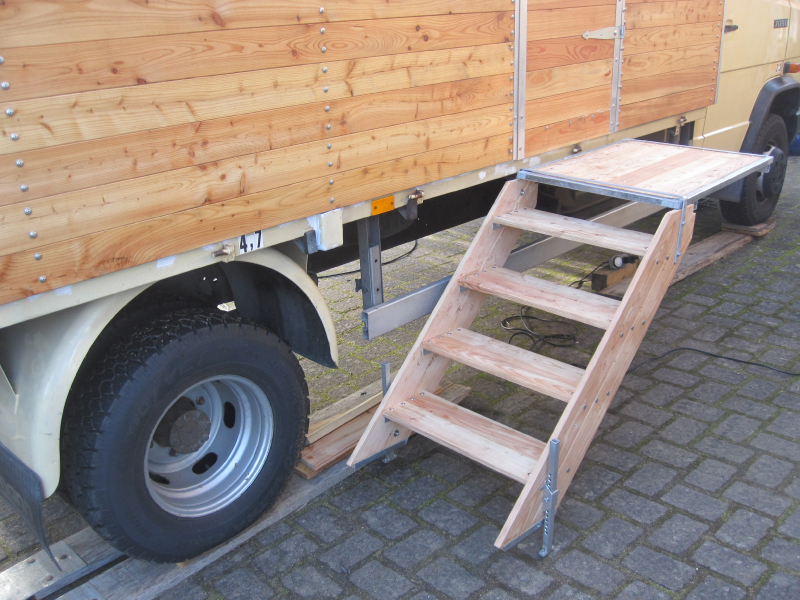

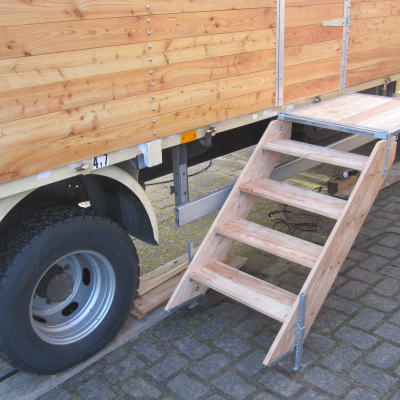

Bau eines Holzkoffers für unser Schneckchen, Holzständerbauweise mit Aussenverschalung Lärche mit Nut und Feder. Es war beim Kauf im September 2020 ein Spriegelaufbau montiert .Vor unserm Kauf war es ein Einsatzfahrzeug des Deutschen roten Kreuz.Den Spriegelaufbau habe ich abgebaut und mit der Planung eines Holzkoffers begonnen. Der Holzkoffer ist mit Garagen hinten rechts und links versehen sowie eine Aussenklappe für unsere Trenntoilette. Die Fenster Dometic S4 sind eingebaut. Die Isolierung besteht aus 60 mm Holzwolle. Nun ist Schneckchen fertig hat Tüv und AU bekommen .Sie läuft jetzt als Wohnmobil .Abgelastet auf 5,5 Tonnen .Leergewicht 4400 KG. Unser erster Urlaub mit Schneckchen führte in die Niederlande-2300 KM ohne Probleme ,Mercedes 709 D ist einfach spitze. Für alle die so etwas planen kann ich nur empfehlen den Tüv so früh wie möglich mit ins Boot zu holen .

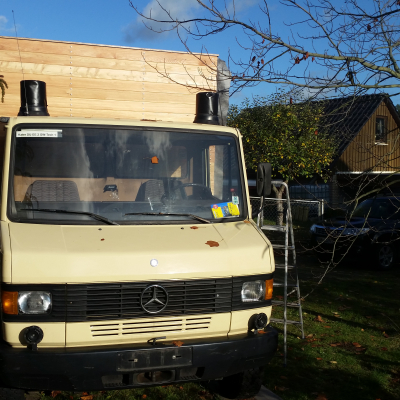

| Fahrzeughersteller und Typ | Mercedes Daimler -Benz 709 D |
|---|---|
| Name des Halters | Claudia und Lothar Scharf |
| Baujahr | 1987 |
| Fahrzeug steht zum Verkauf? | Nein |

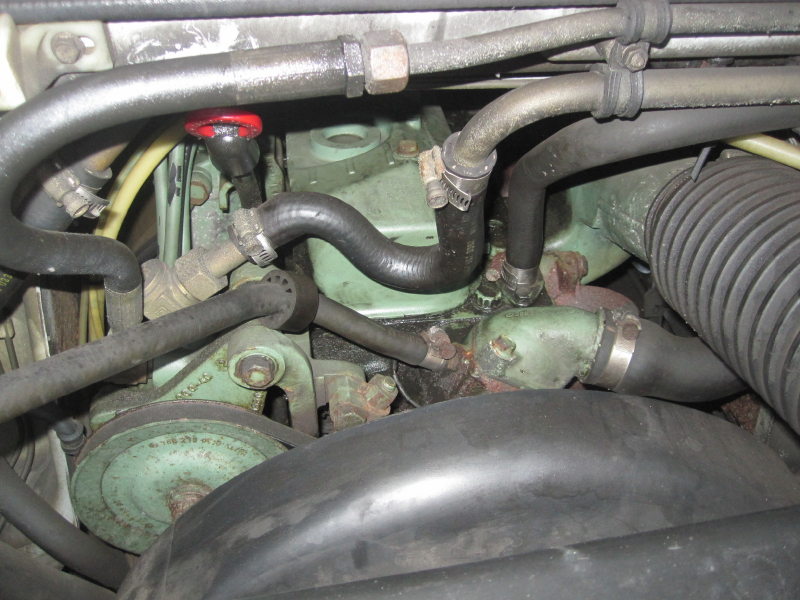

| Motortyp | 709 D O364 |
|---|---|
| Hubraum | 3944 |
| Zylinderzahl | 4 |
| Motorleistung in PS | 90 |
| Drehmoment | 2800 |
| Sonstiges | |
| Schneckchen bezieht sich auf die 90 PS. | |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x2 |
|---|---|
| Anzahl der zugelassenen Sitze | 2 |
| Reifengröße | 225/75 R16 c/N |
| Reifenart | Goodjear |
| Tankkapazität | 55 |
| Dieselfilter | Nein |
| Sonstiges | |

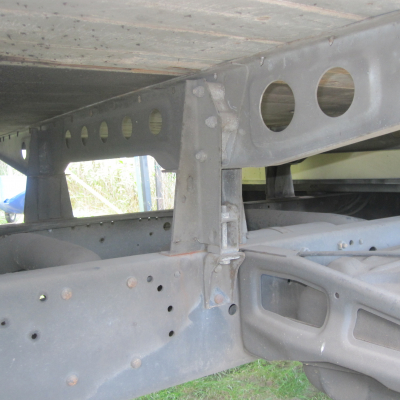

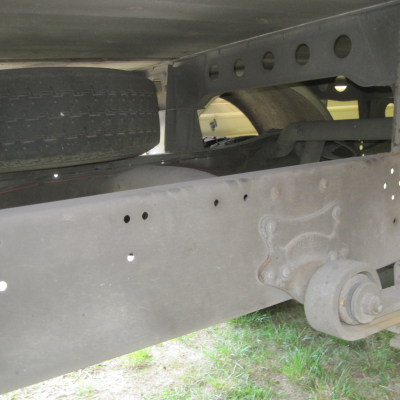

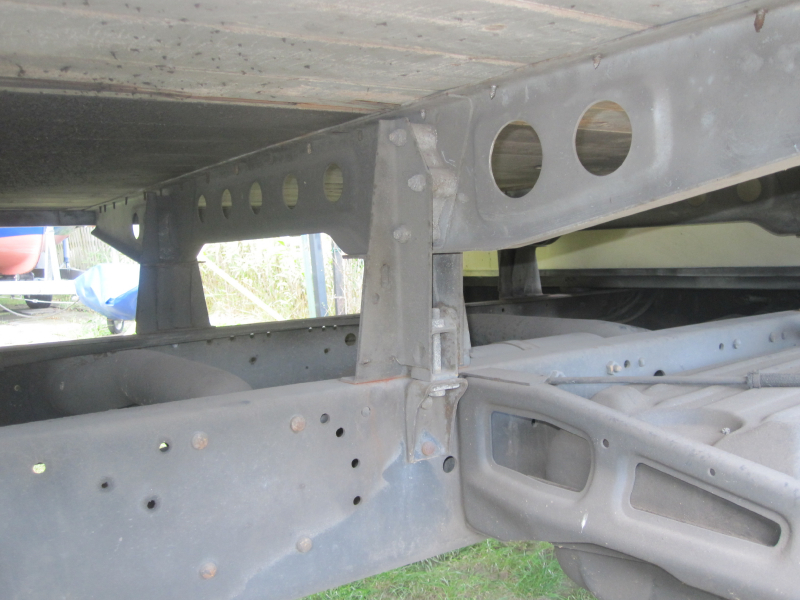

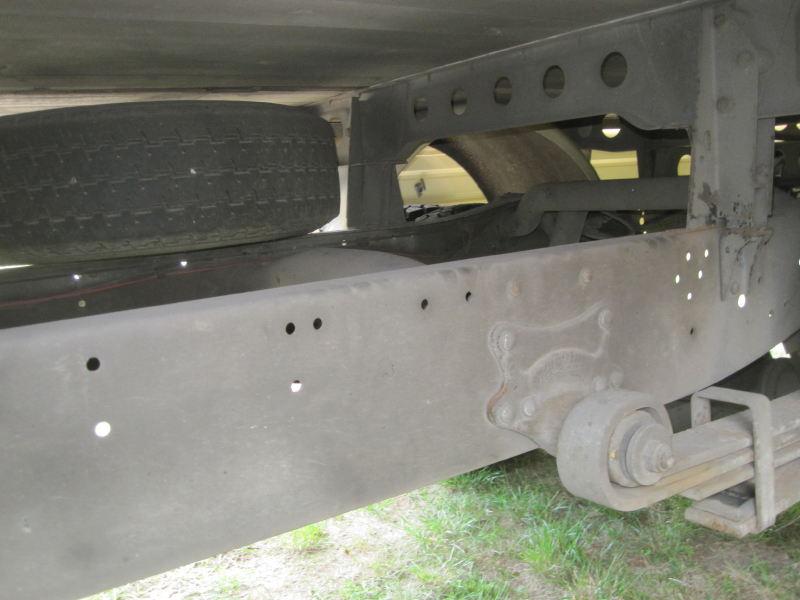

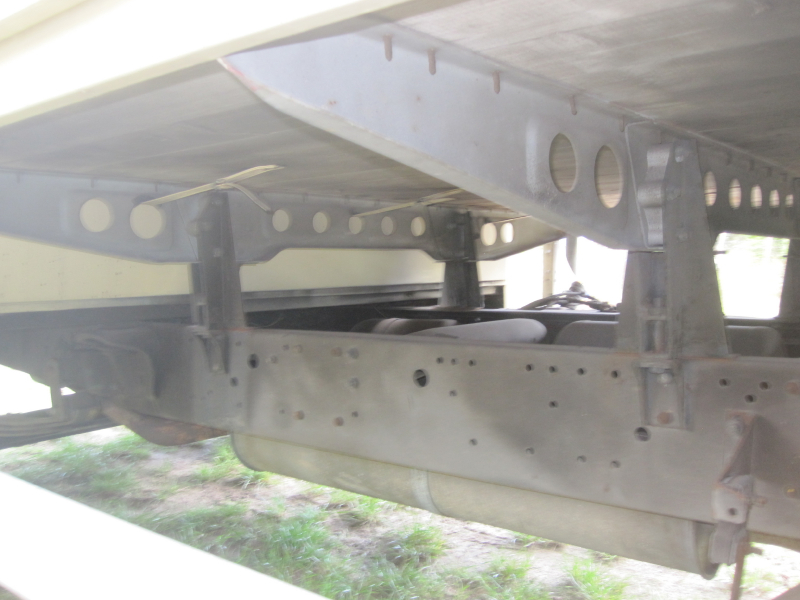

| Das Fahrgestell bleibt vorerst Original Bis auf den Kofferbau | |
| Aufbauhersteller | Selbstbau Holzkoffer |
|---|---|
| Kabinenmaße (Innen) | 5000 x2050 |
| Kabinenmaße Abmessungen (außen) | 5150 2250 |

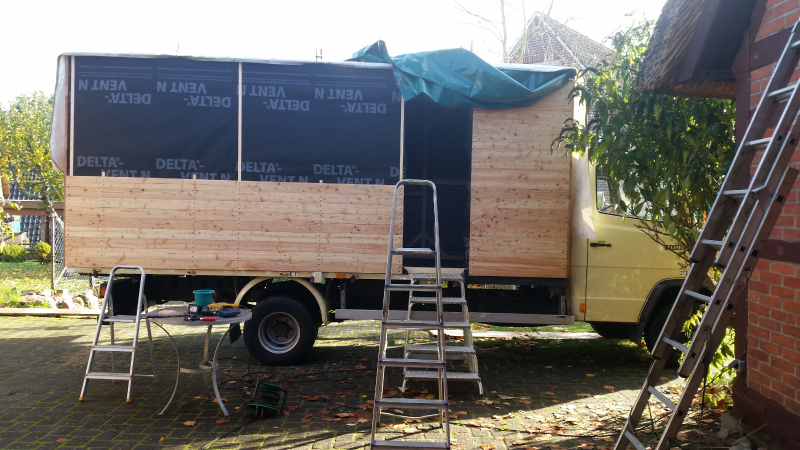

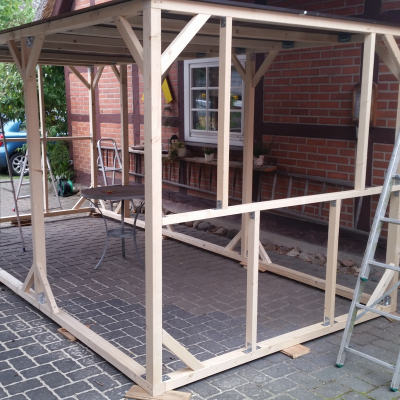

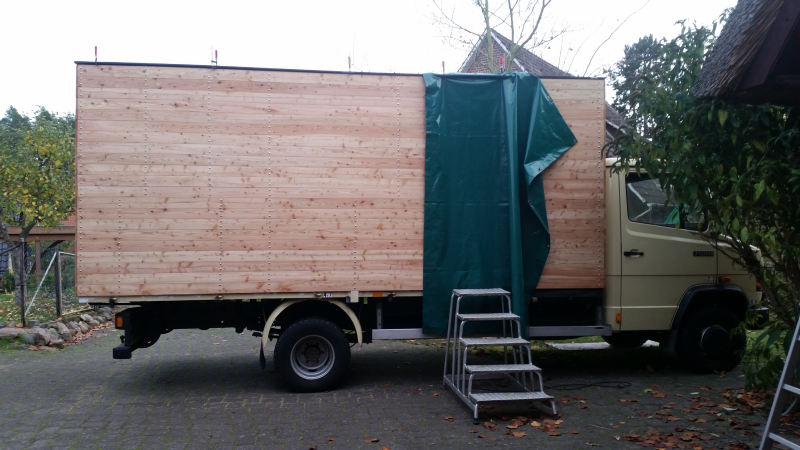

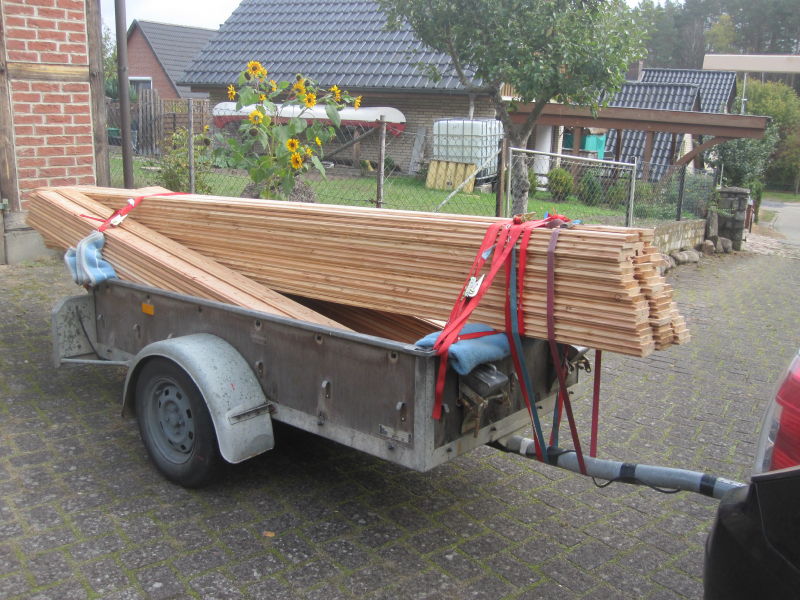

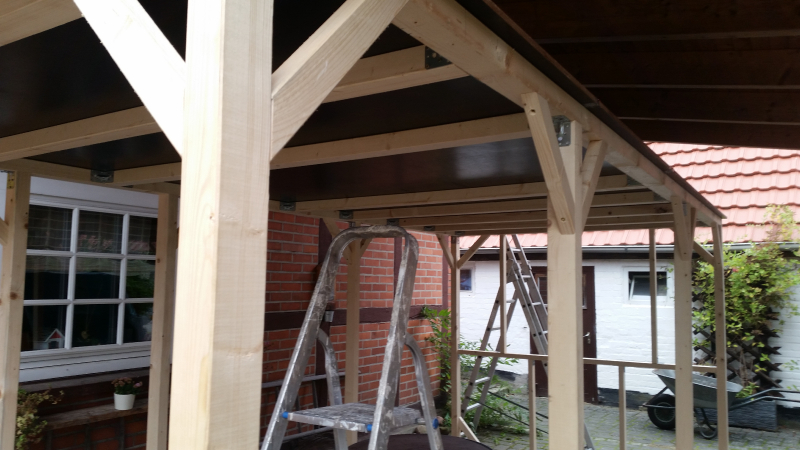

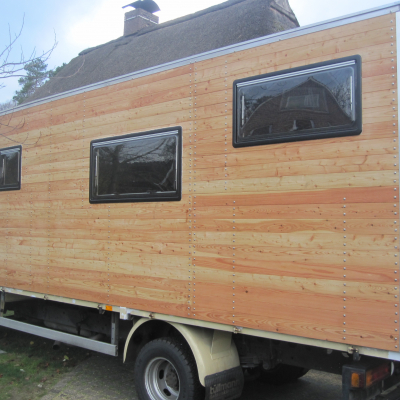

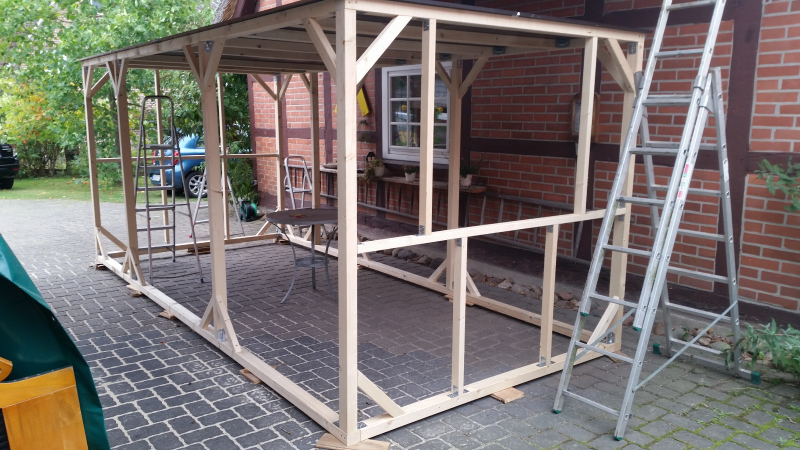

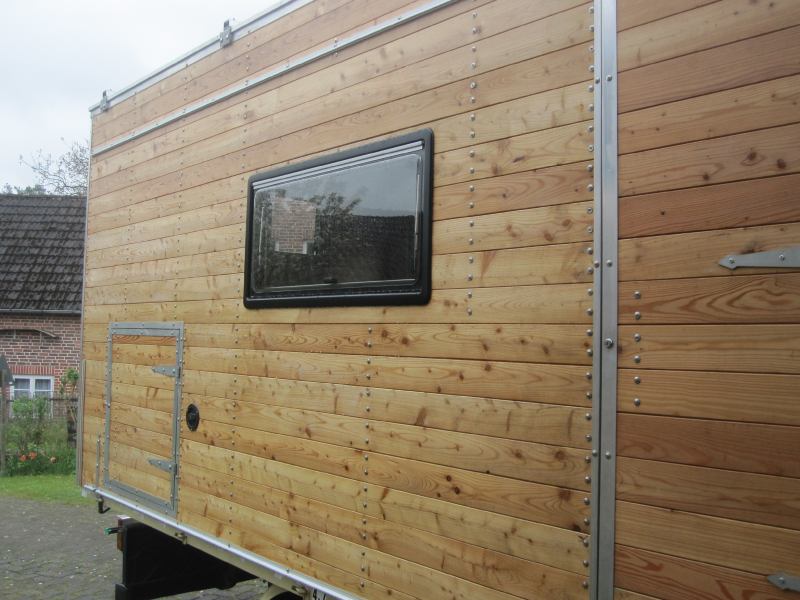

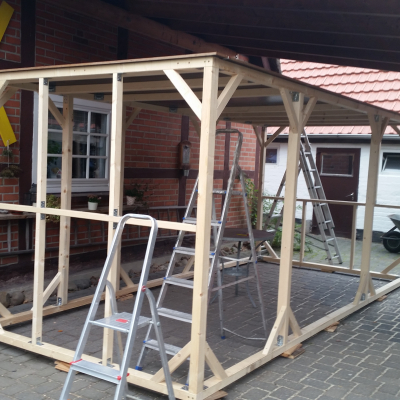

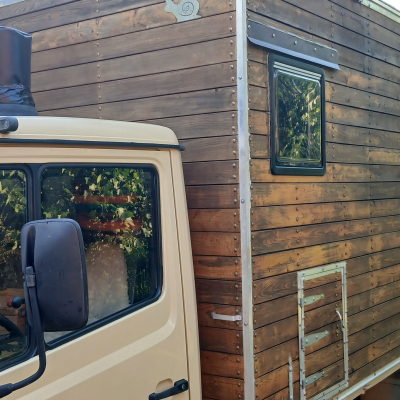

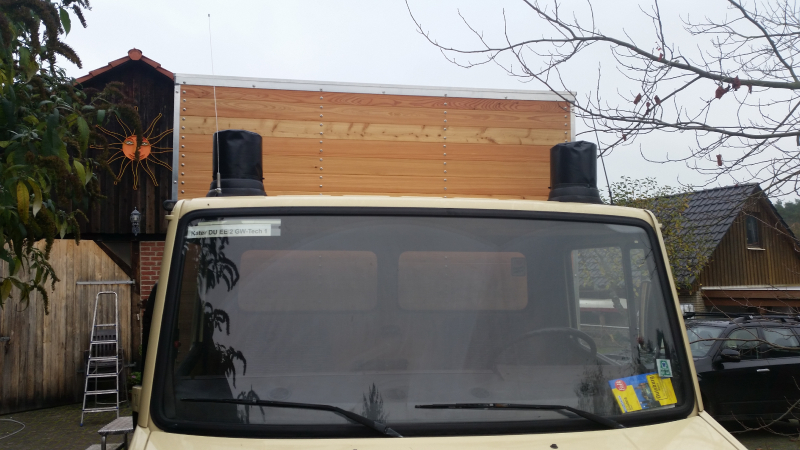

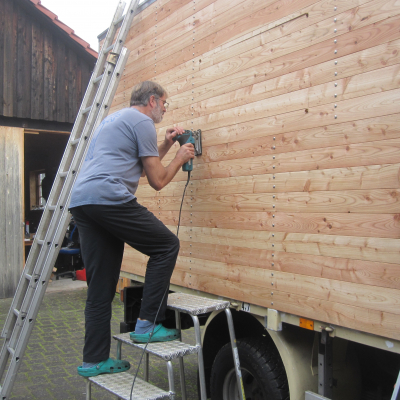

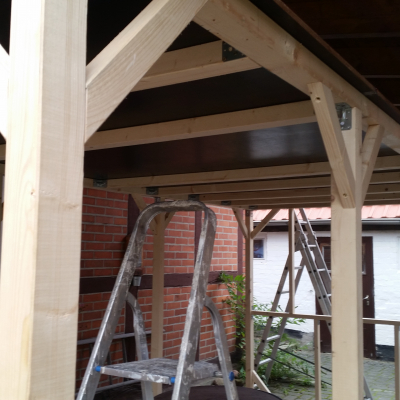

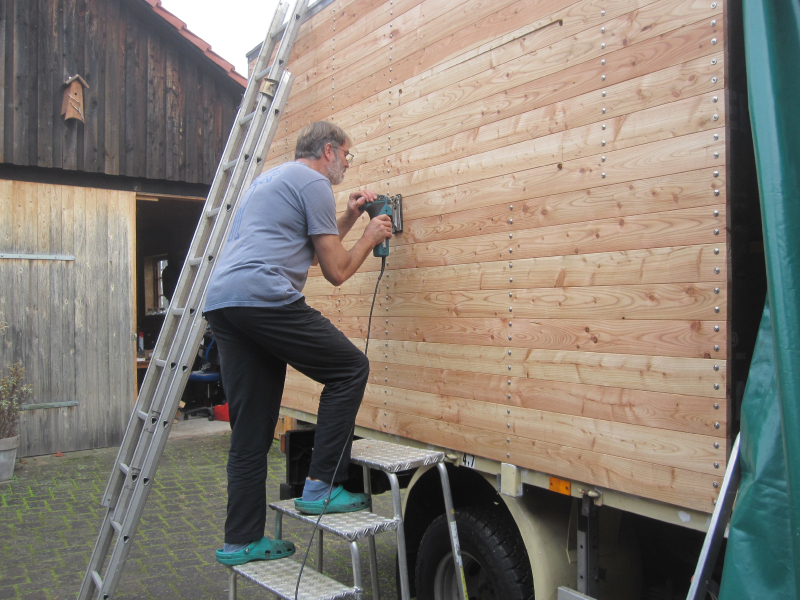

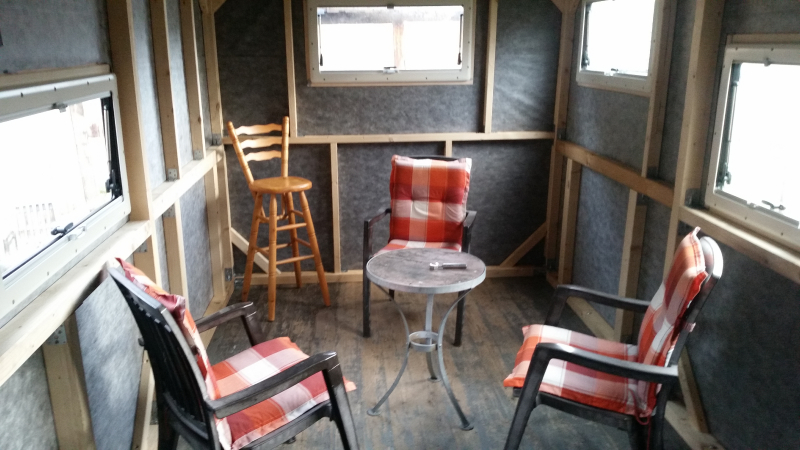

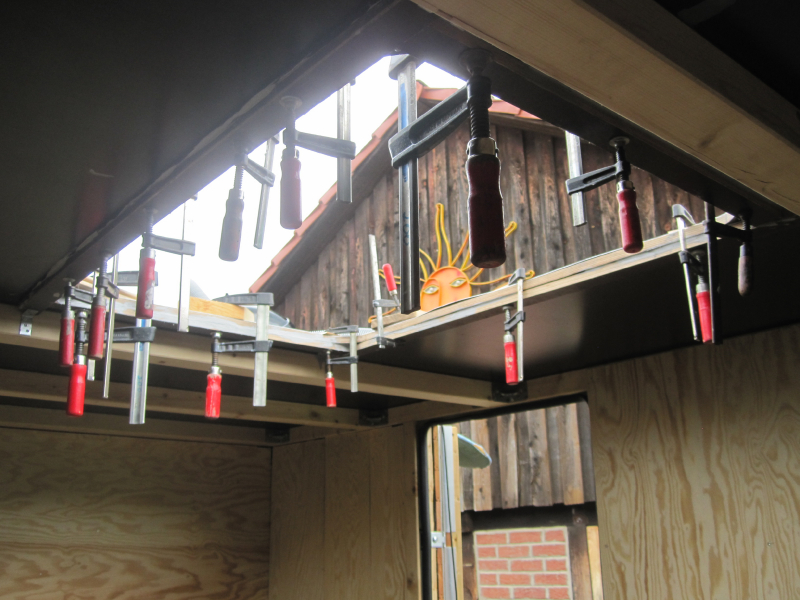

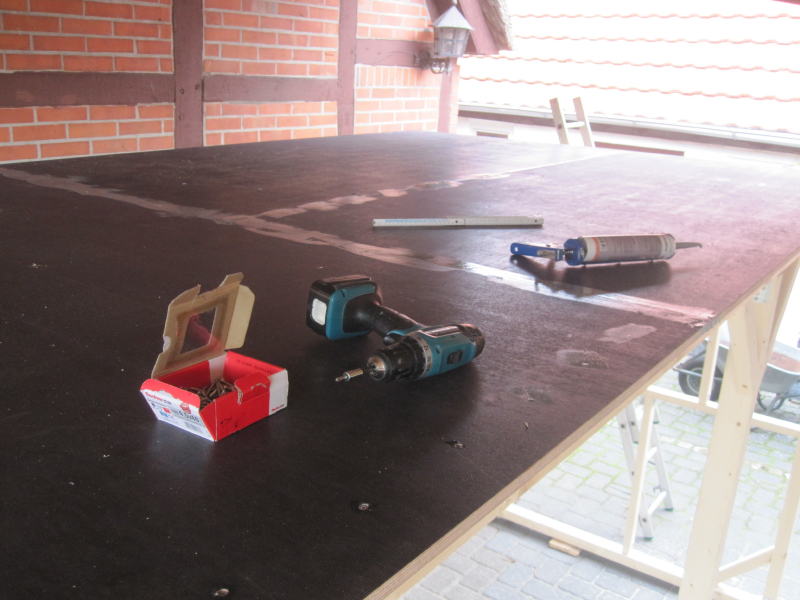

| Material der Kabine | Holz ,Ständer 8 x6 und 6x4 Konstruktionsholz,Aussen Lärche 21mm mit Nut und Feder, Dach Siebdruckplatte 15 mm Oberabdeckung Aluminiumblech |

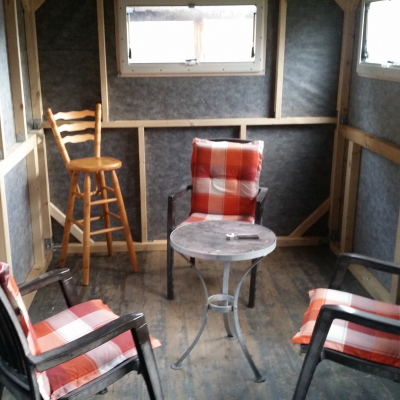

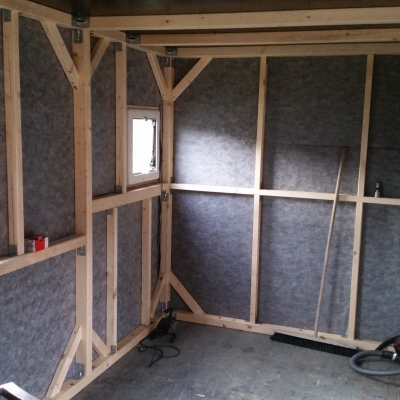

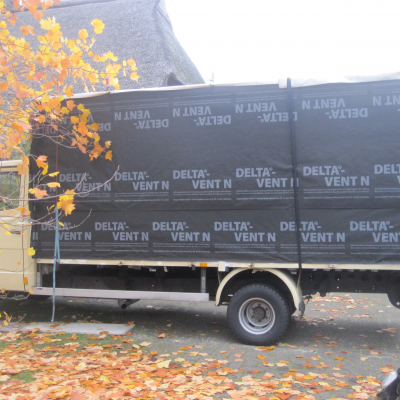

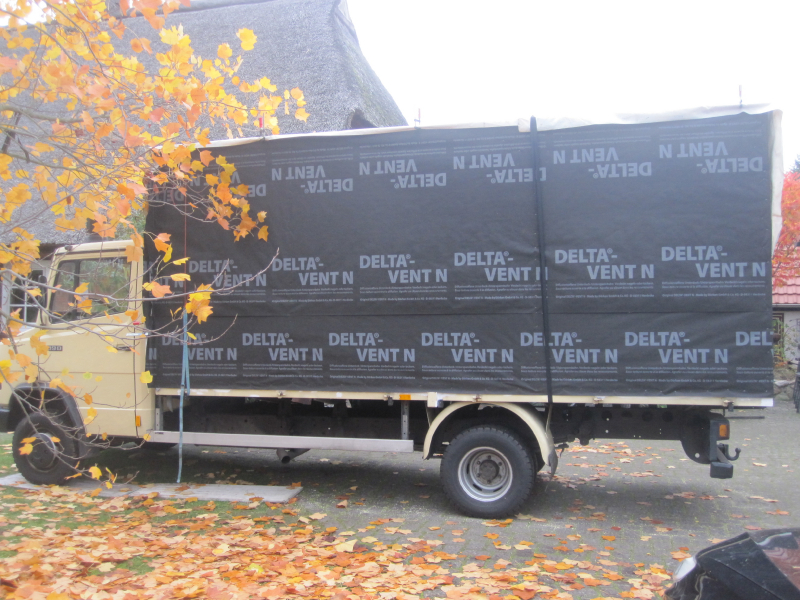

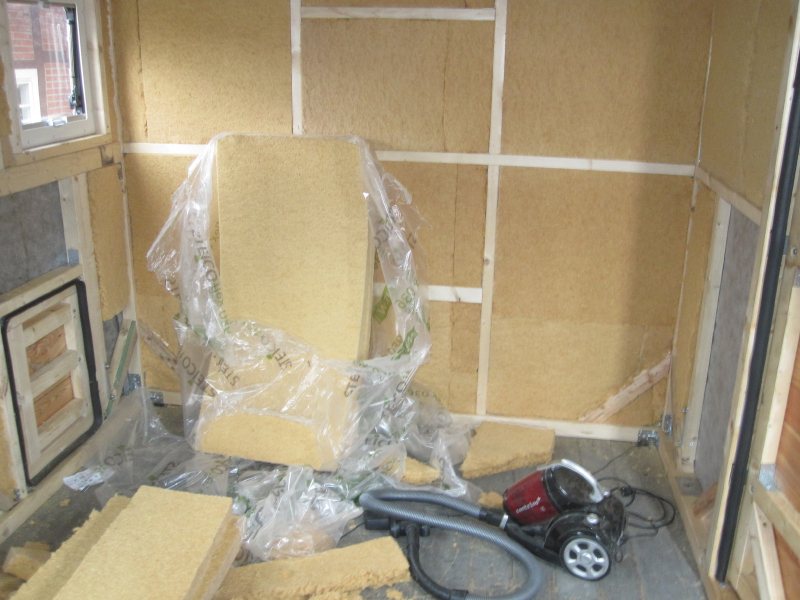

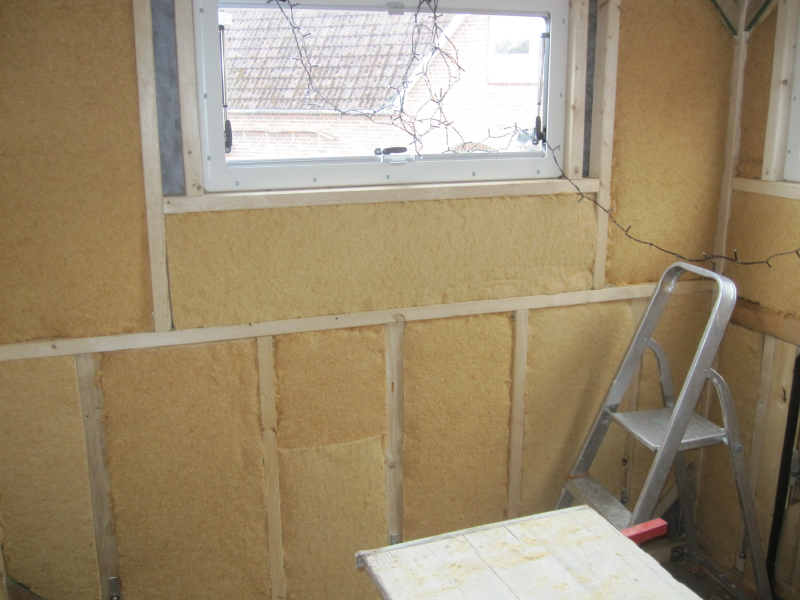

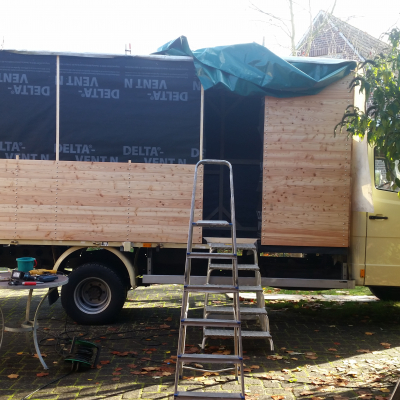

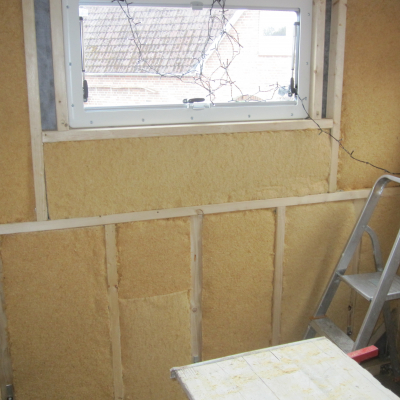

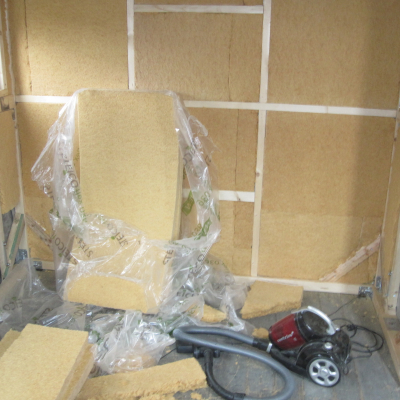

| Art und Stärke der Dämmung | Holzwolle 60 mm Wände und Decke ,Deltafolie mit 6mm Luftschicht zum Lärchenholz |
| Anzahl der Schlafplätze | 2 |

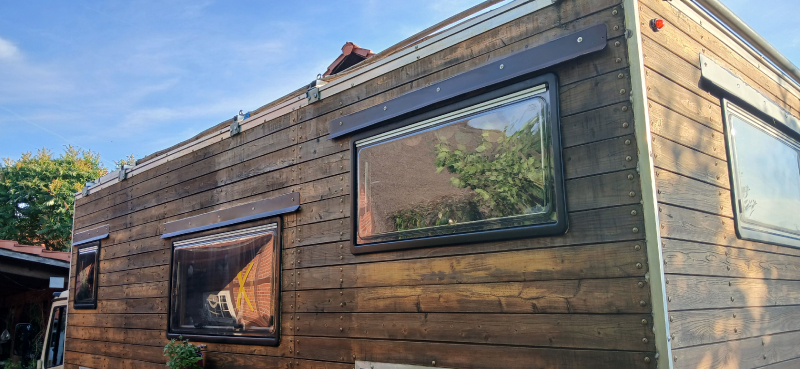

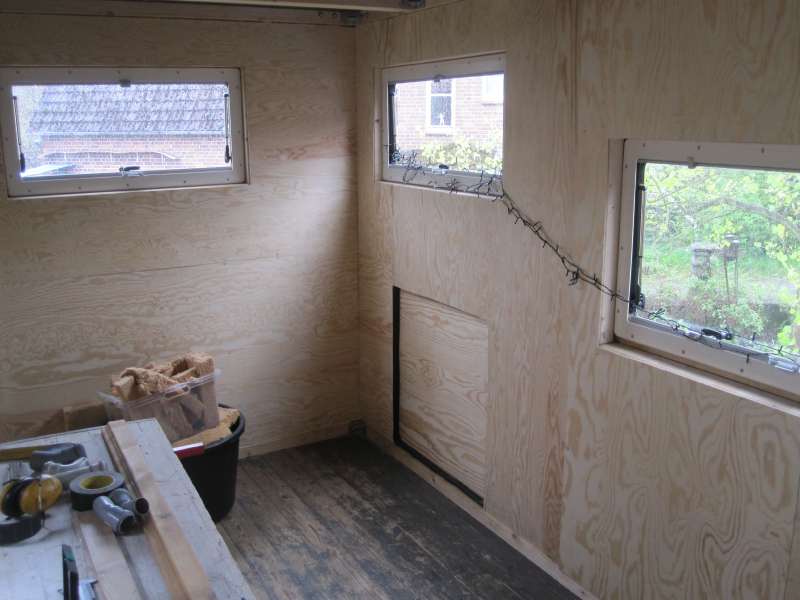

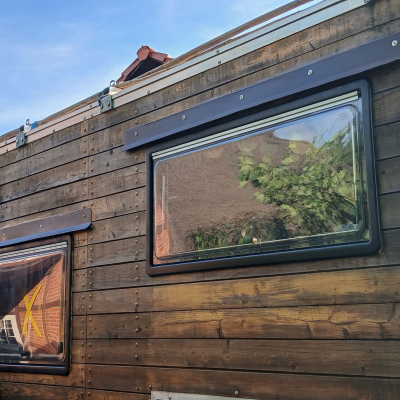

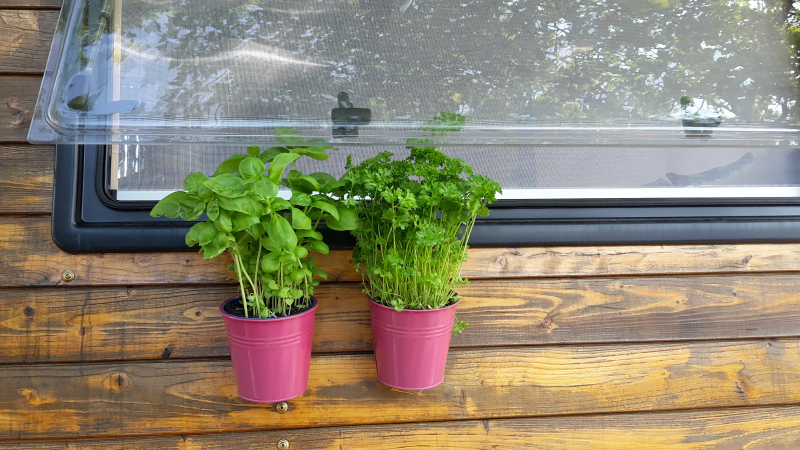

| Fenster | 5 plus 1 Heki |
| Sonstiges | |

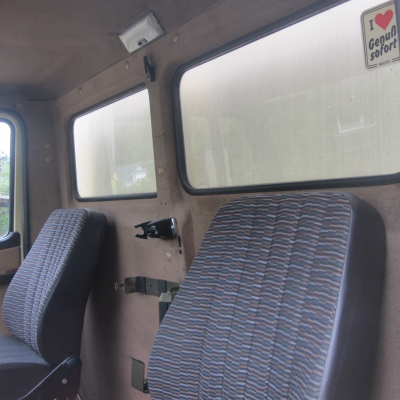

| Wir haben uns für keinen Durchgang zur Fahrerkabine entschieden . Dachträger und Solarplatten sind geplant. Solar ist verbaut 3 Platten je 110 Watt,Dachträger für Boot Kayak | |
| Erläuterung Grundriss | |
|---|---|
|

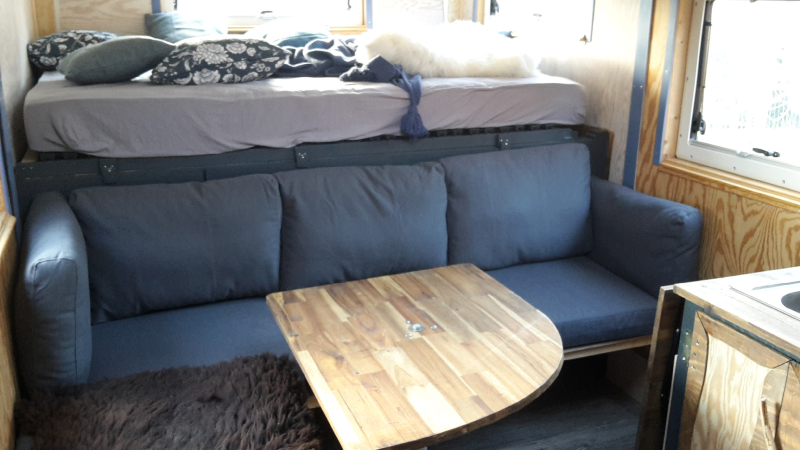

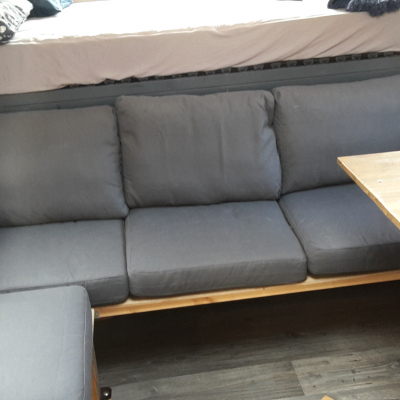

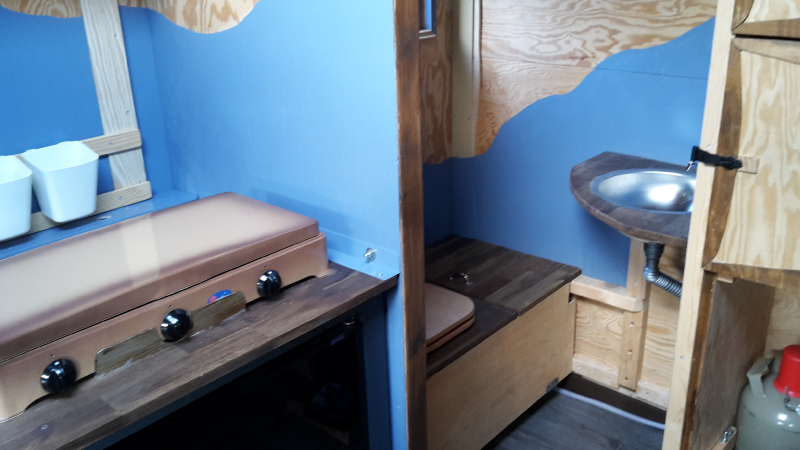

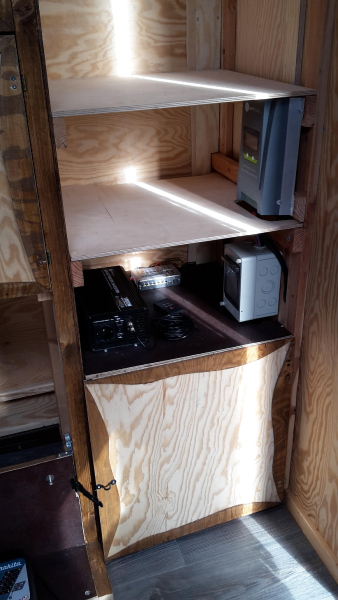

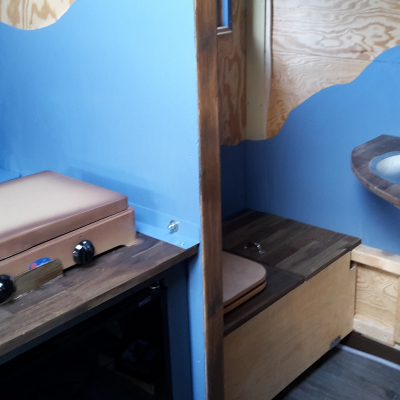

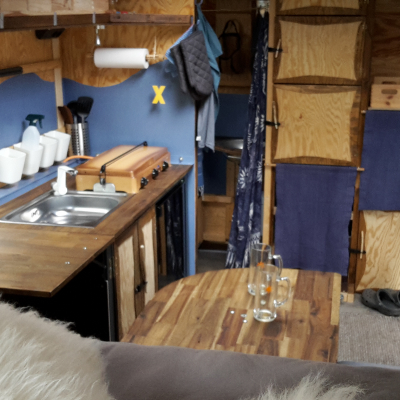

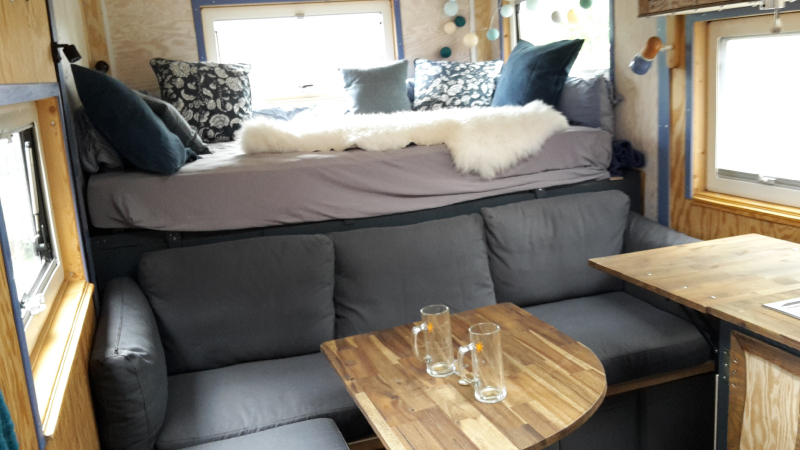

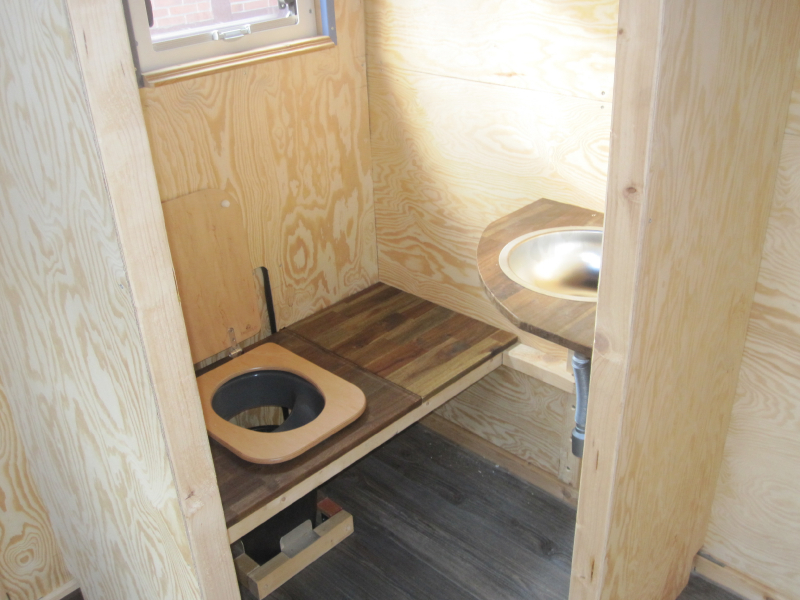

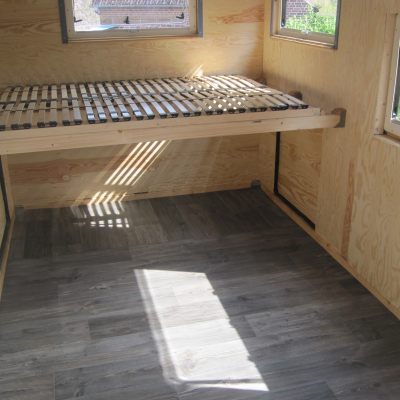

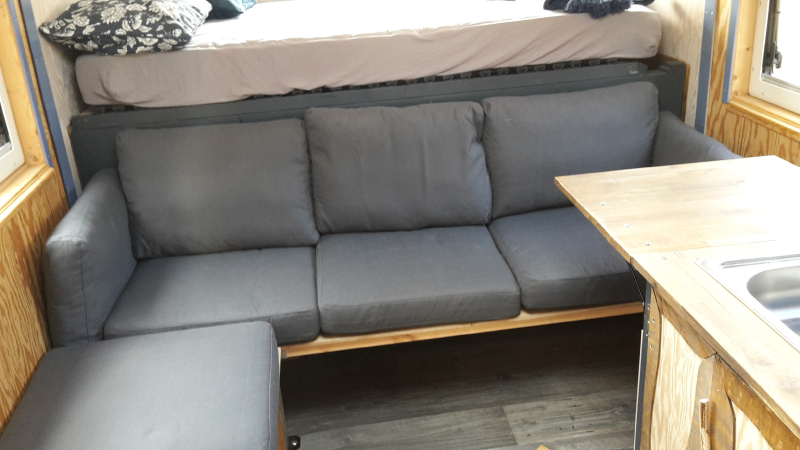

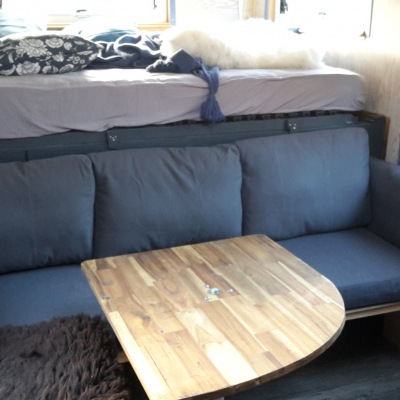

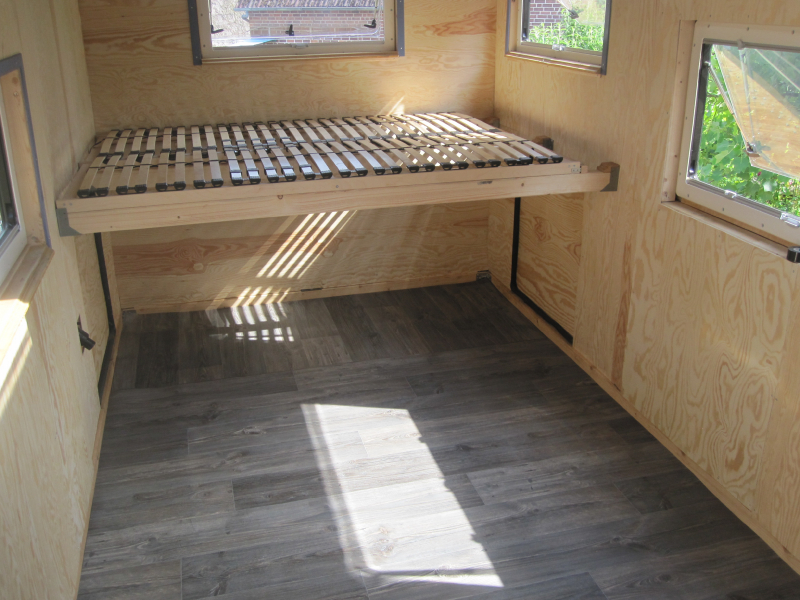

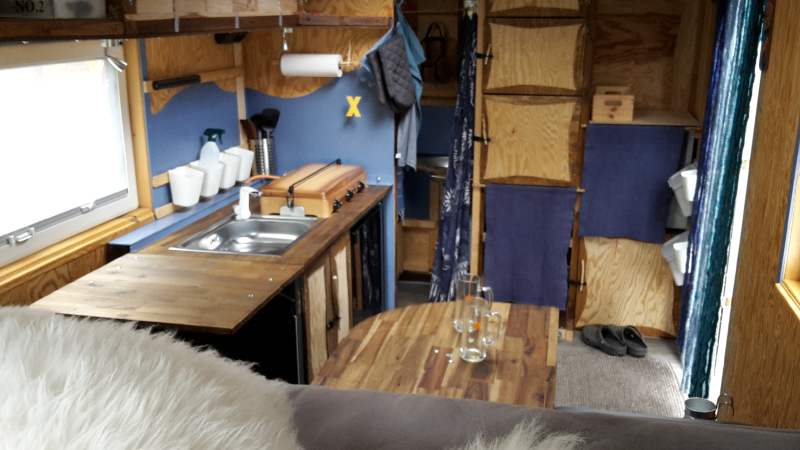

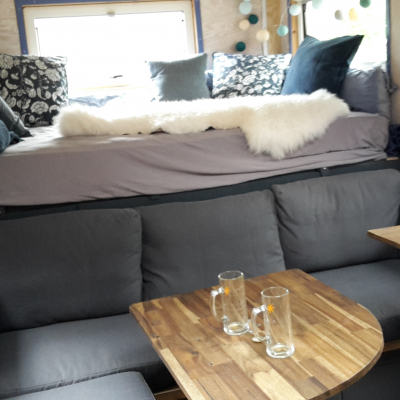

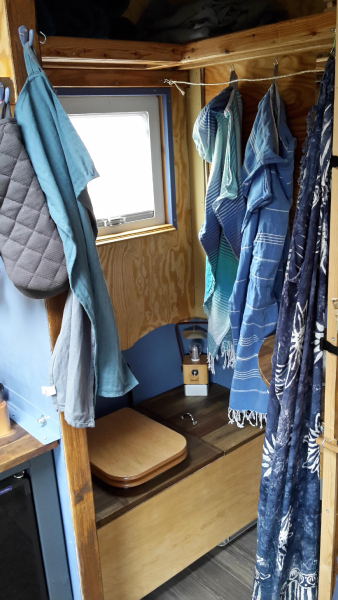

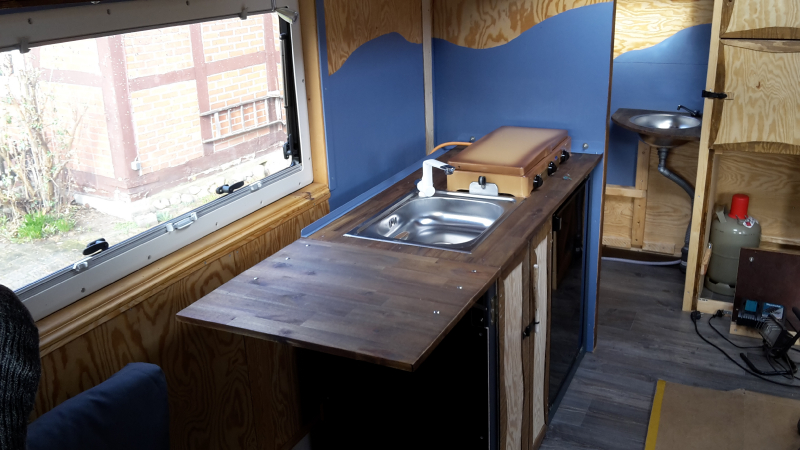

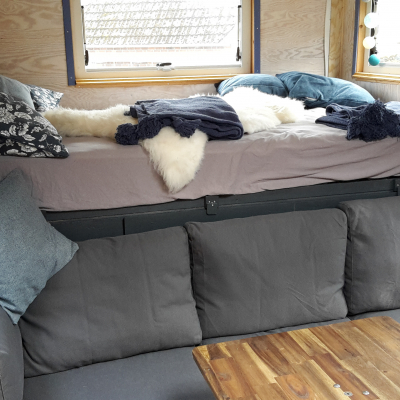

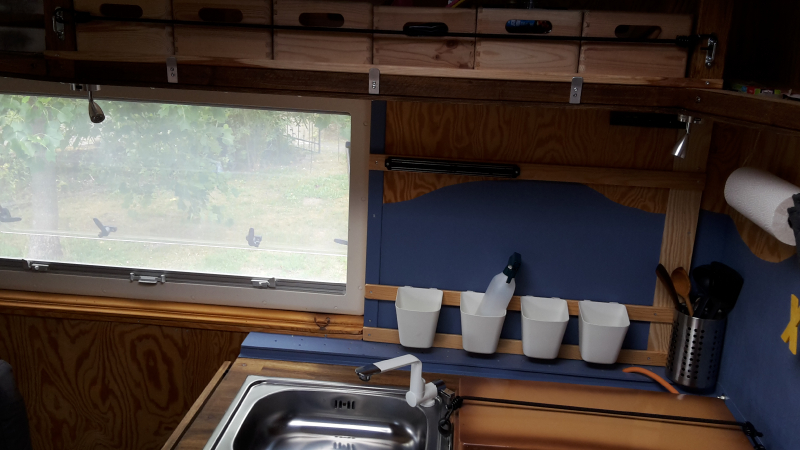

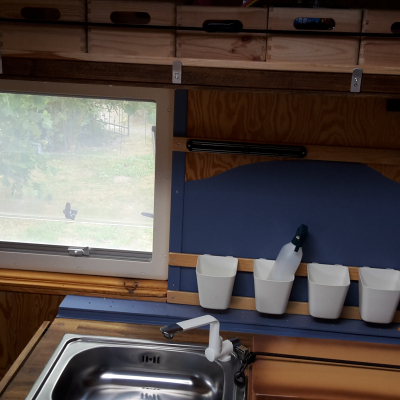

Im Hinteren Teil Hochbett 1,4 x2,0 Meter .So hoch das wir im Bett beim Lesen sitzen können .Vorn Fahrerseite Bad . Im Mittelbereich Sitzbank und Küche. Links vom Eingang planen wir einen Holzofen ca. 2 KW. Rechts Elektrobereich. |

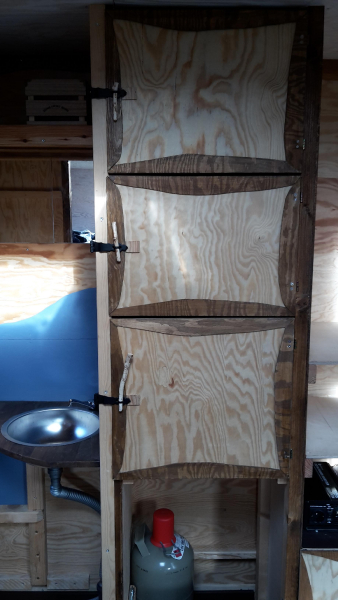

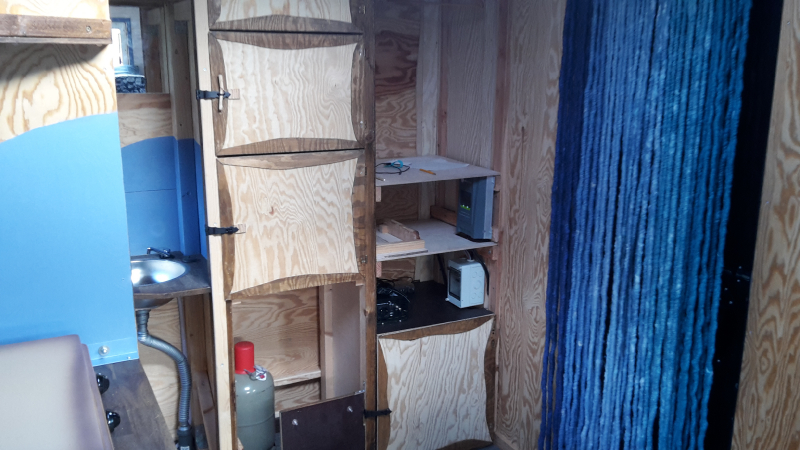

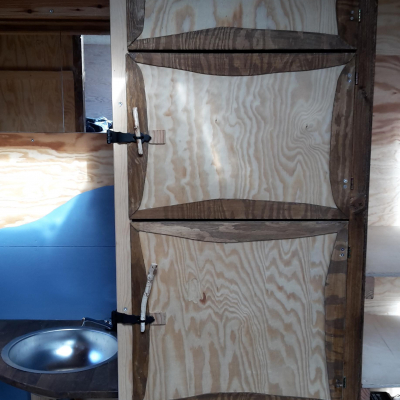

| Material des Möbelbaus | Holz Mehrschichtplatten Eigenbau |
|---|

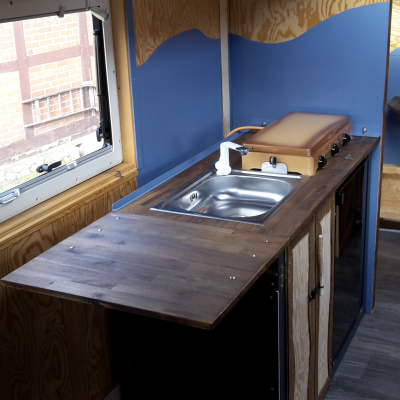

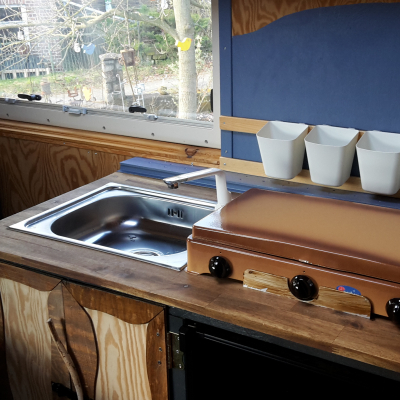

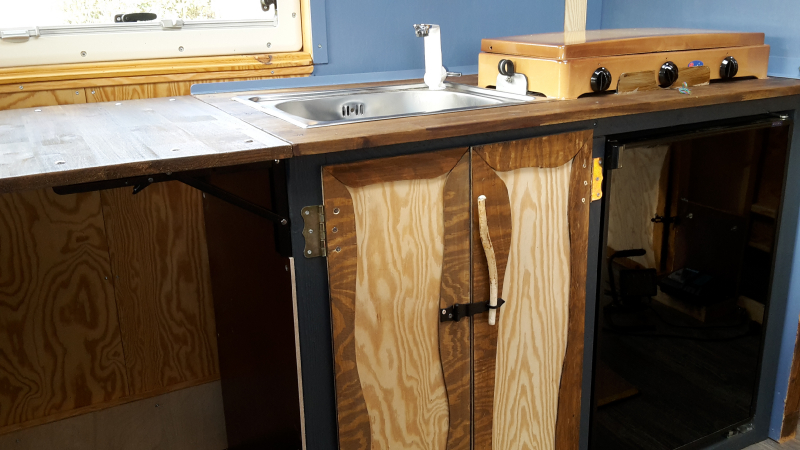

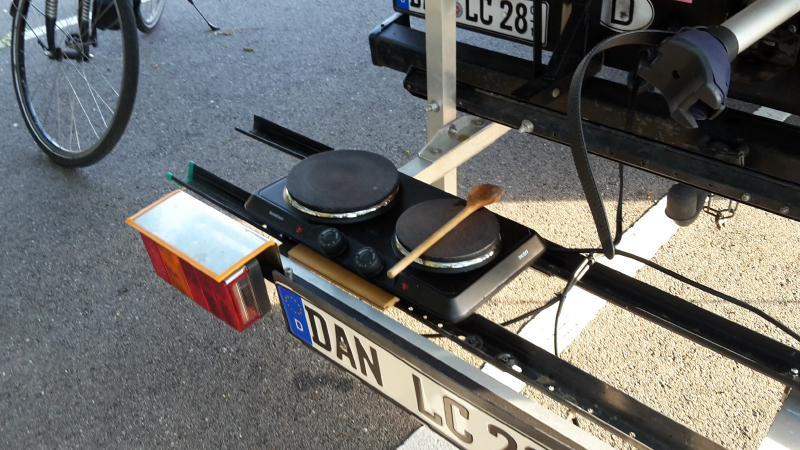

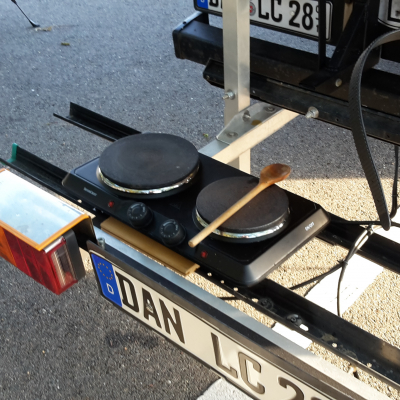

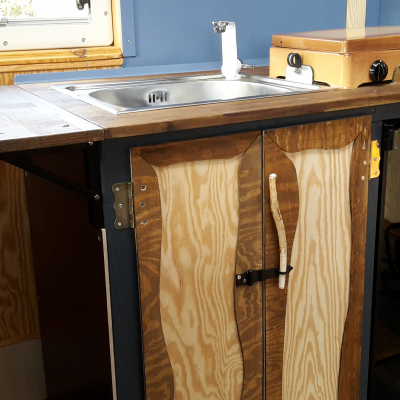

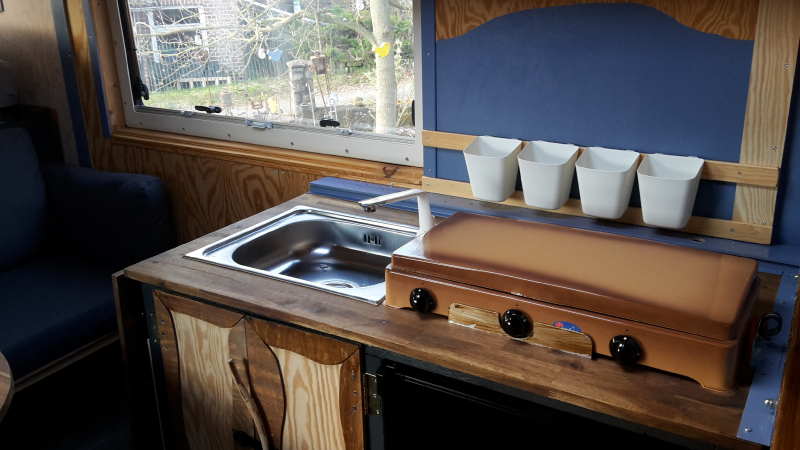

| Kocher | Herd 3 Flammen Elektro 2 Platten mit Aussensteckdose sowie im Innenbereich |
|---|---|
| Gasinstallation | 11 Kilo und 5Kilo Flasche |
| Hersteller und Typ des Kühlschrank | Engel |
|---|---|
| Sonstiges | |
| 80 Liter Kompressorkühlschrank Engel mit Eisfach | |

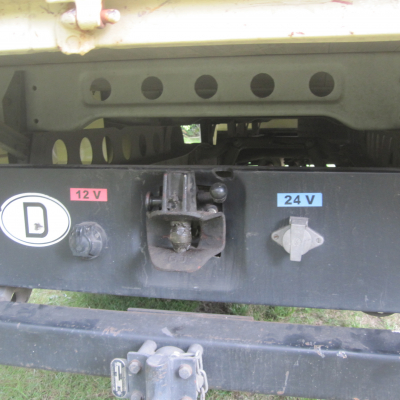

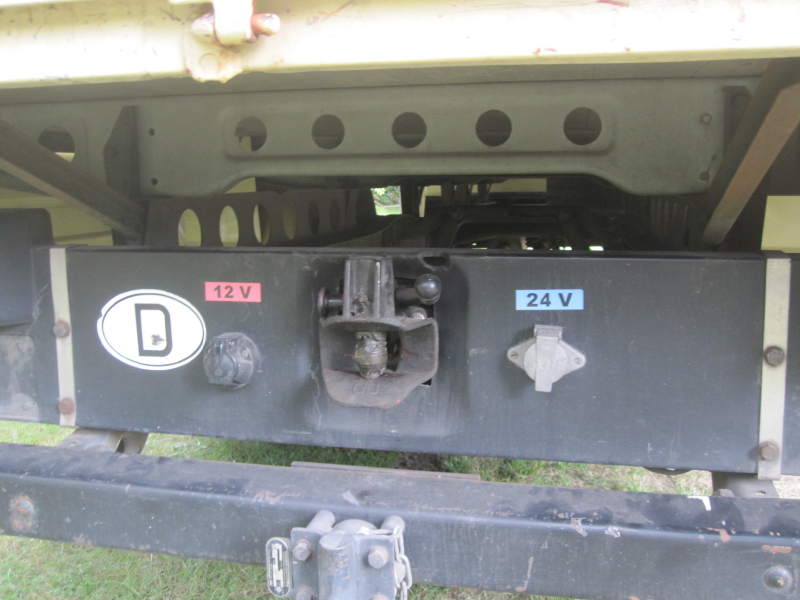

| Stromspannung im Chassis | 24 Volt 2x 75 AH |
|---|---|
| Stromspannung im Aufbau | 12 Volt 2mal 120 AH |

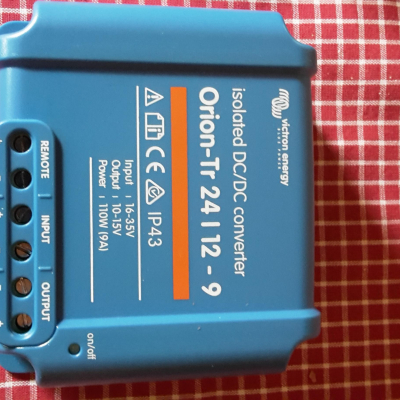

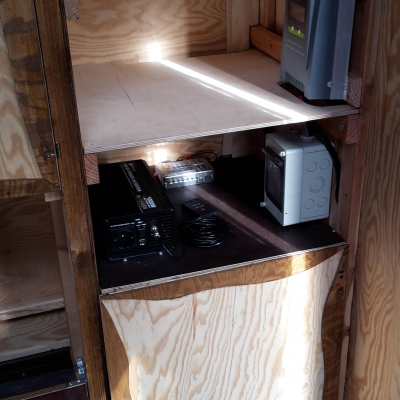

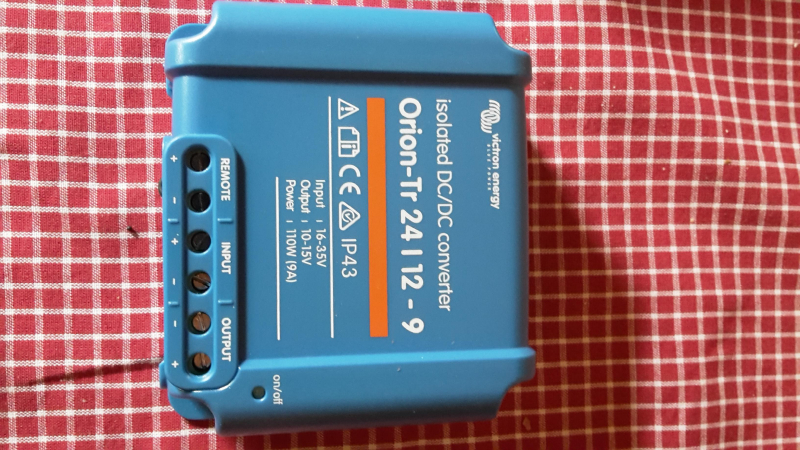

| Ladewandler 24-12V | Victron Orion TR 24 /12 110 W |
| 110V / 230V im Aufbau? | Ja |

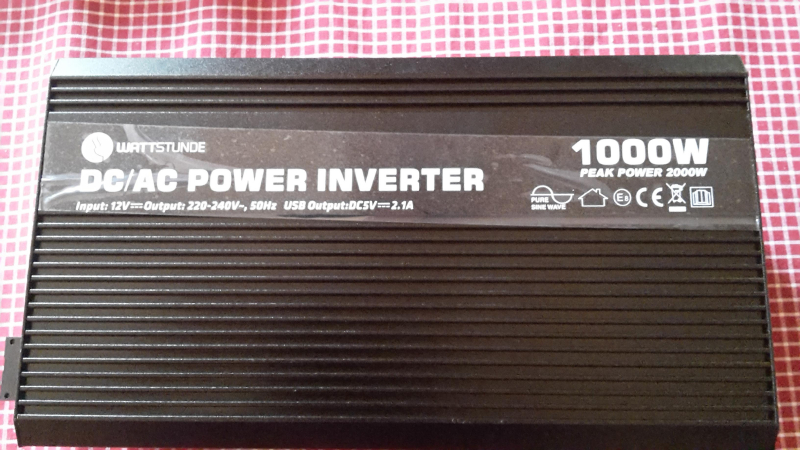

| Wechselrichter | 2000 reine Sinuswelle 12 volt auf 230 V |
| Sontiges | |
| in Planung | |
| Batteriekapazität im Aufbau | .240 Ampere 2 Batterien je 120 AH |
|---|---|
| Batterietyp | AGM |

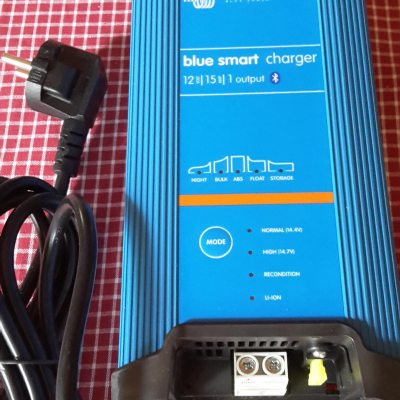

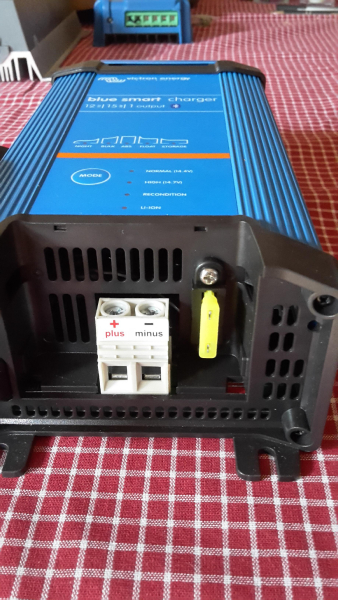

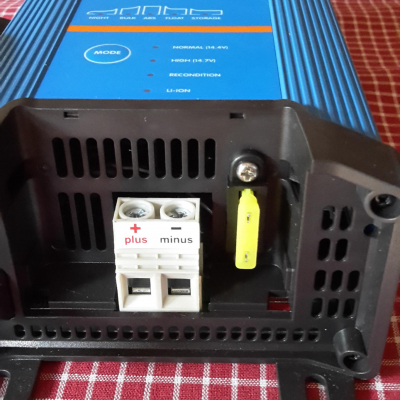

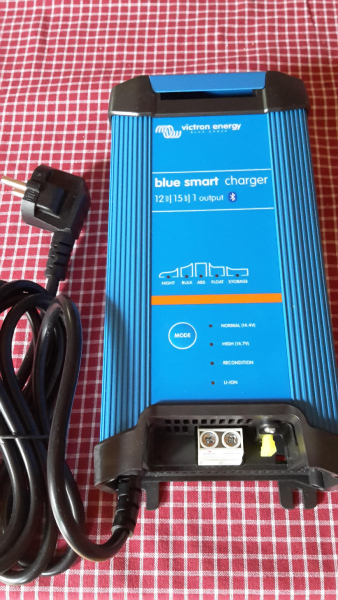

| Batterieladegerät für Aufbaubatterien | Victron Blue Smart ip22 |

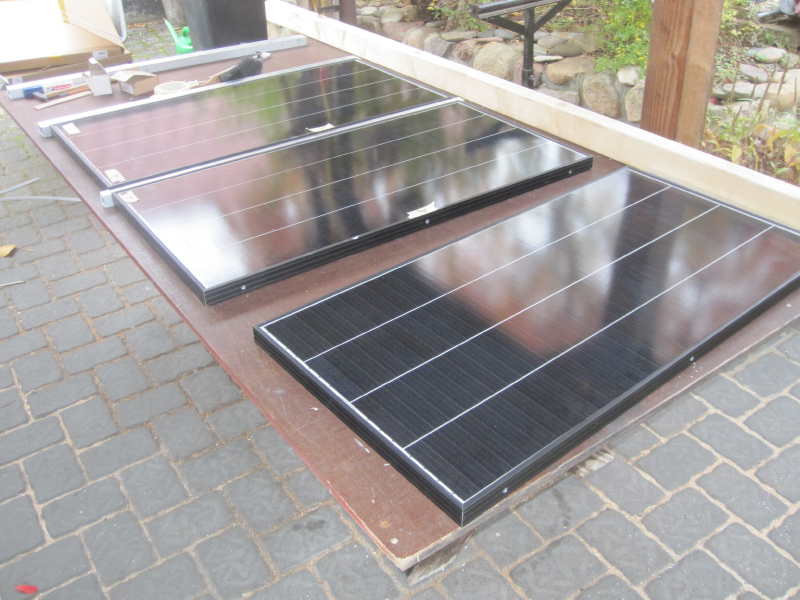

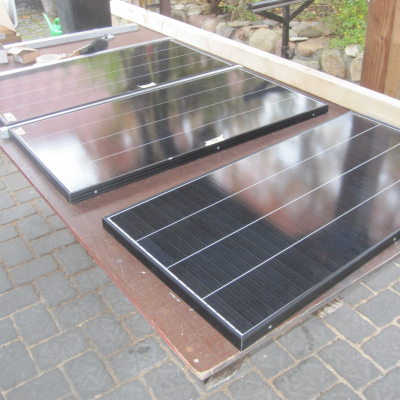

| Solarkapazität | 330 Watt 3 Solarpaneele, Black Line HochleistungsSolarmodul |
|---|---|

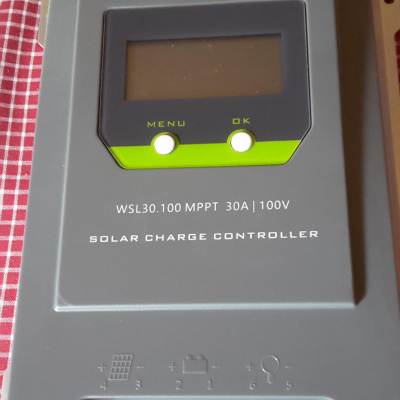

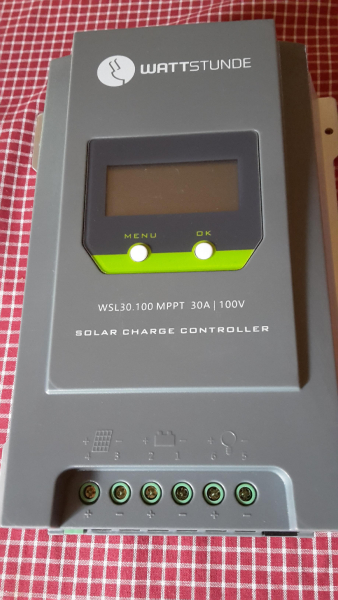

| Solarregler | MPPT 30 Am 90 V |
| Brennstoffzelle | Nein |

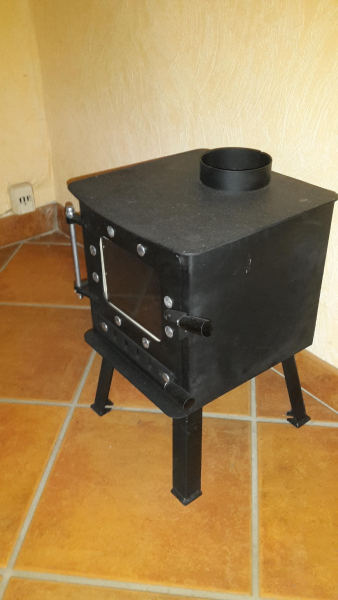

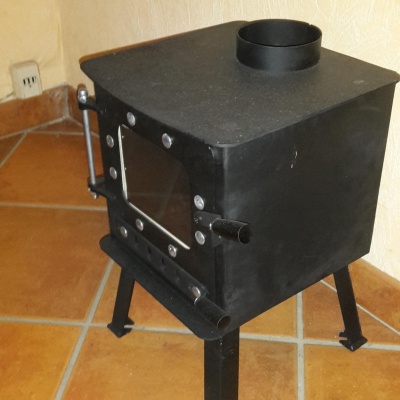

| Hersteller und Typ der Heizung | in Planung Holzofen 2 KW Einbau im Winter 2023 |
|---|
| Wasserführung | Tauchpumpe 10 mm Schlauch ,Ablassventile |
|---|---|
| Volumen der Frischwassertanks | 80 Liter |
| Volumen der Abwassertanks | 80 Liter |

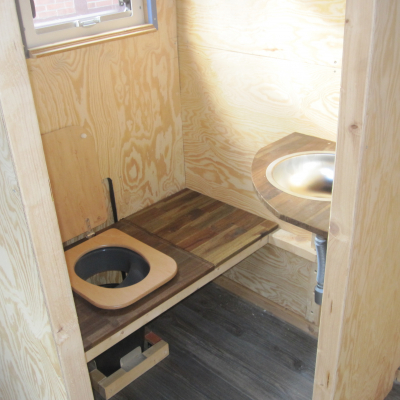

| Hersteller und Art der Toilette | TTT geplant |
|---|---|
| Kapazität Fäkalientank | 47 Liter |
| Sonstiges | |
| Aussentank | |

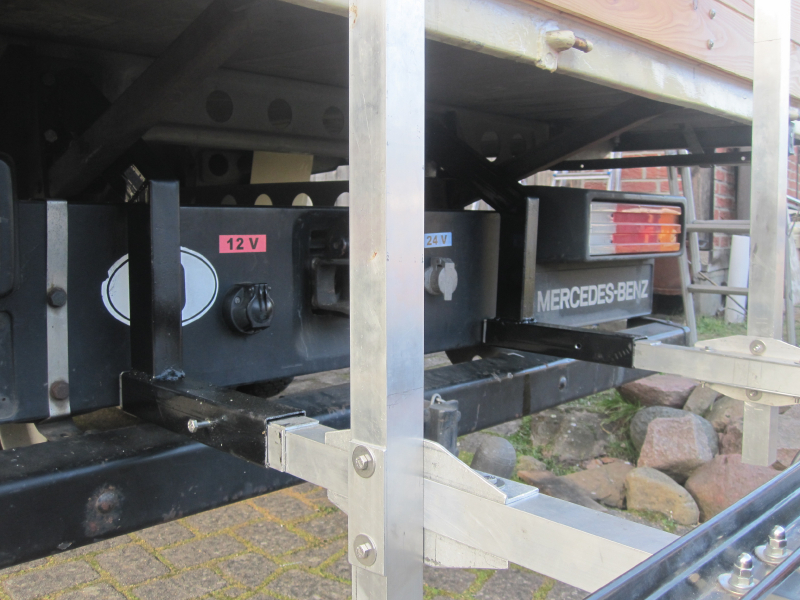

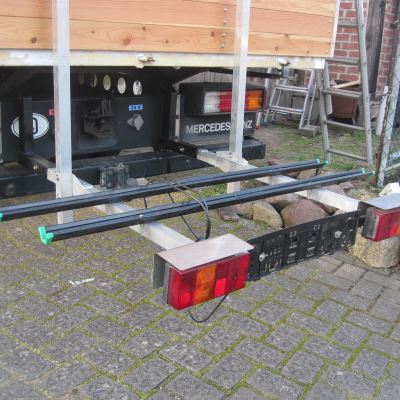

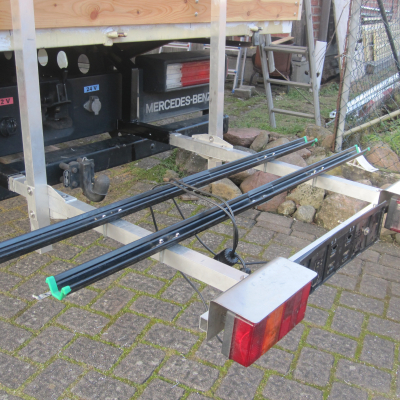

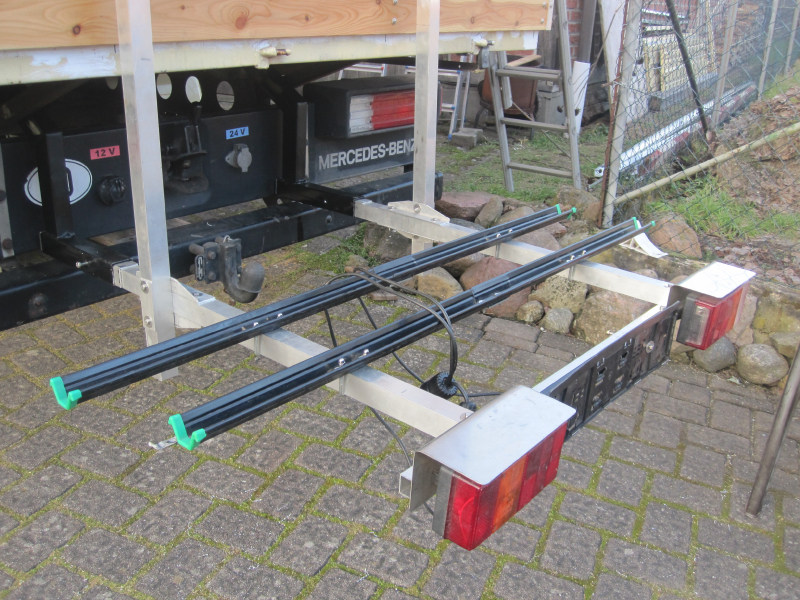

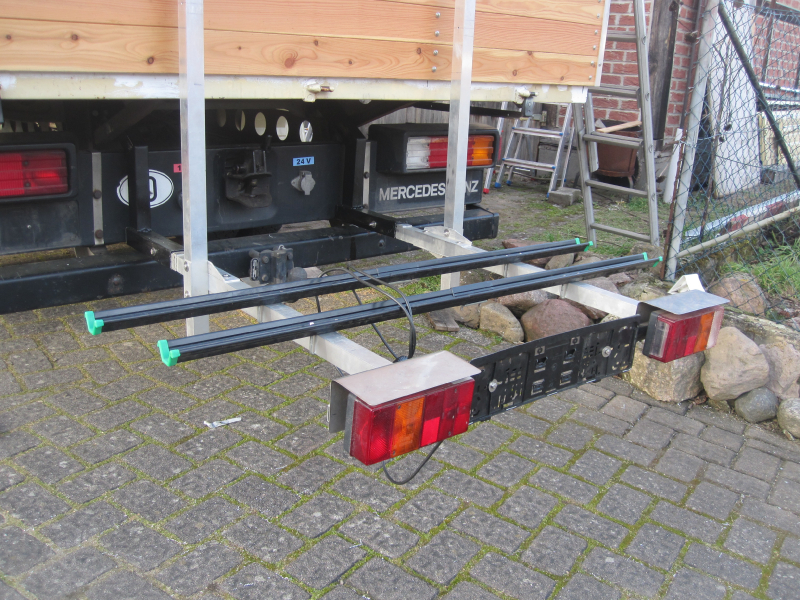

| Heckträger | für Fahrräder |
|---|---|
| Dachgepäckträger | für Kayak mit Rolle 3 Aluminiumrohre 50 mal 30 Rechteckrohr mit seitliche Aufnahme |

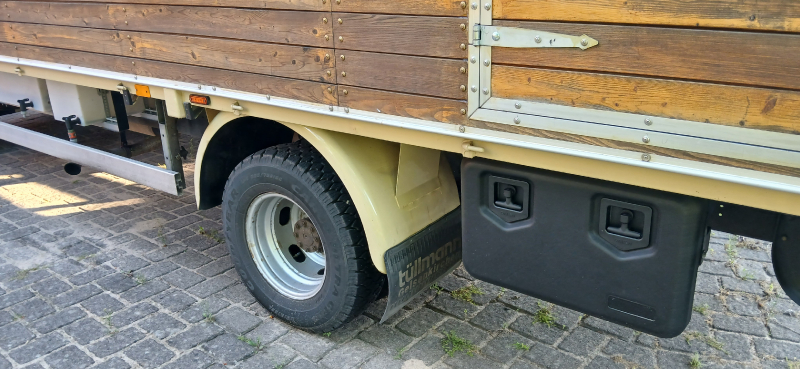

| Stauboxen | für Holz, Werkzeug und Gurte |

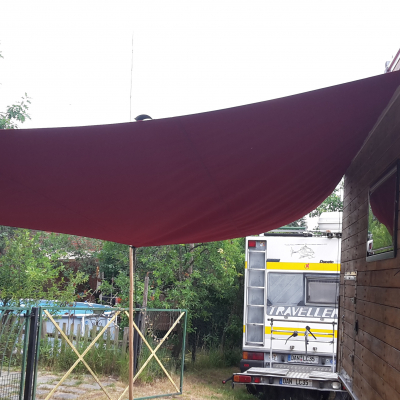

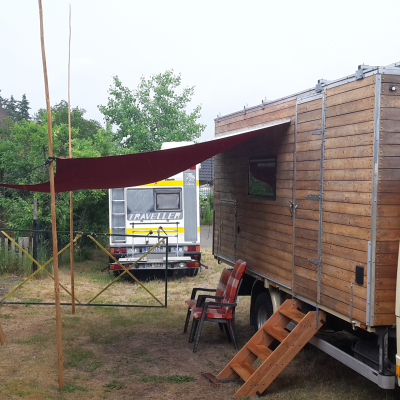

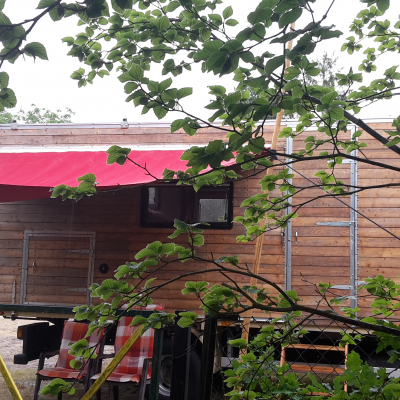

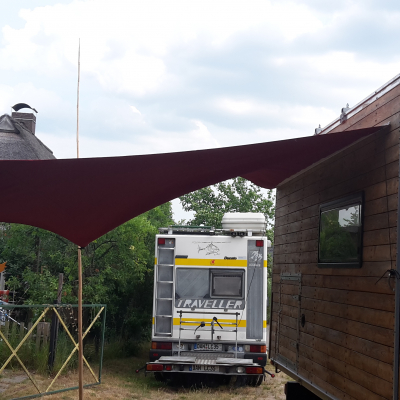

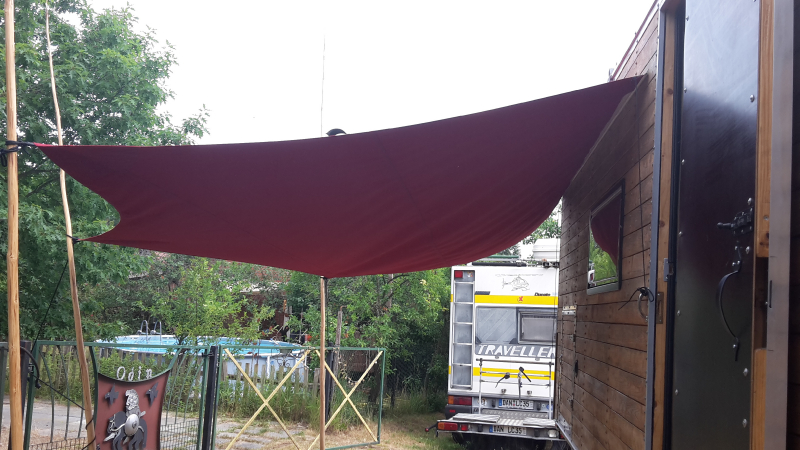

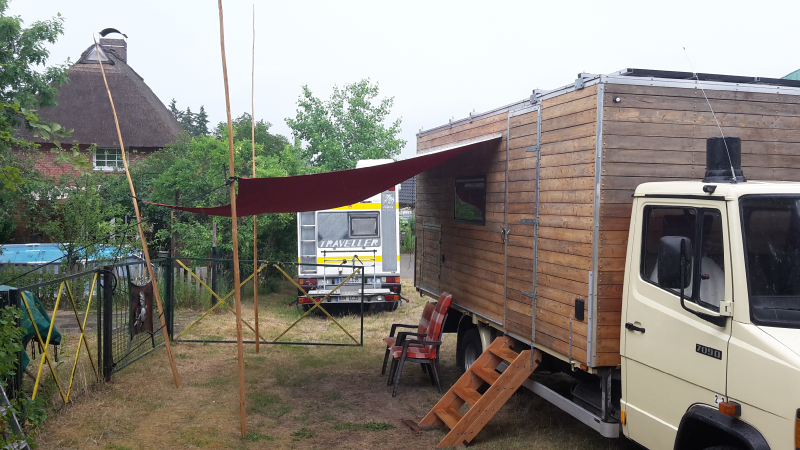

| Markise | Sonnensegel |
| Sonstiges | |

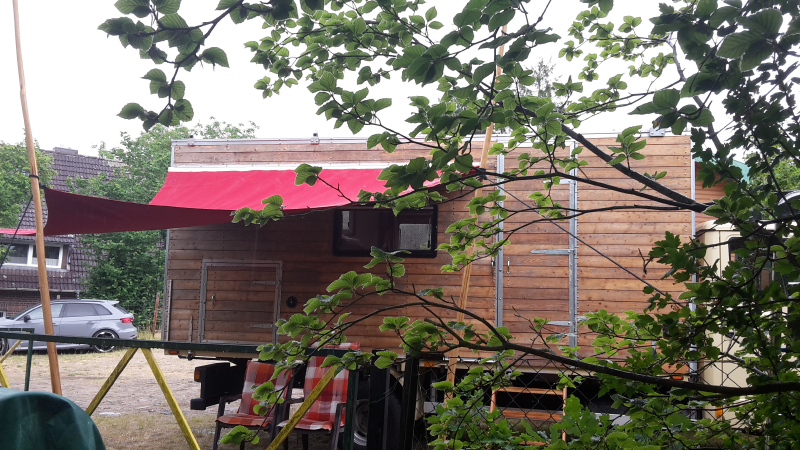

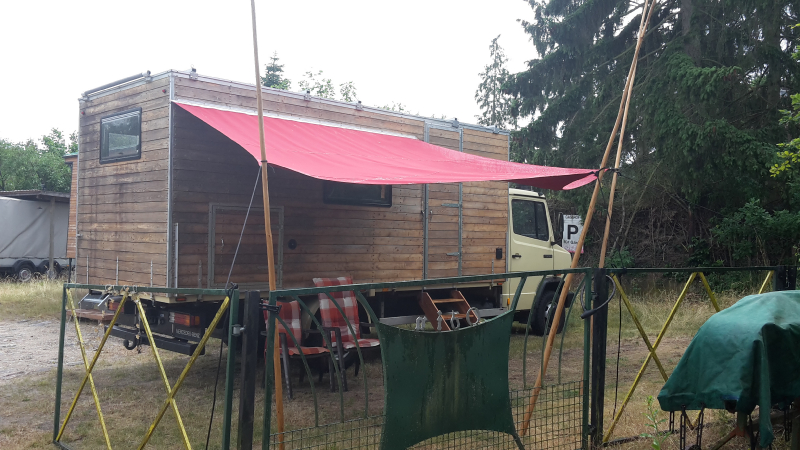

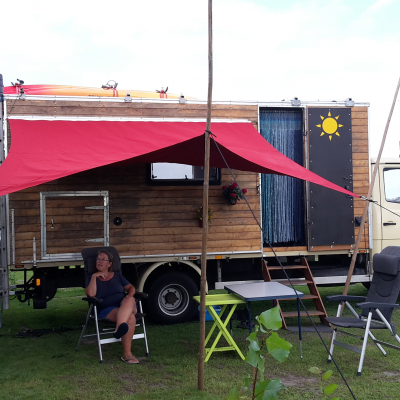

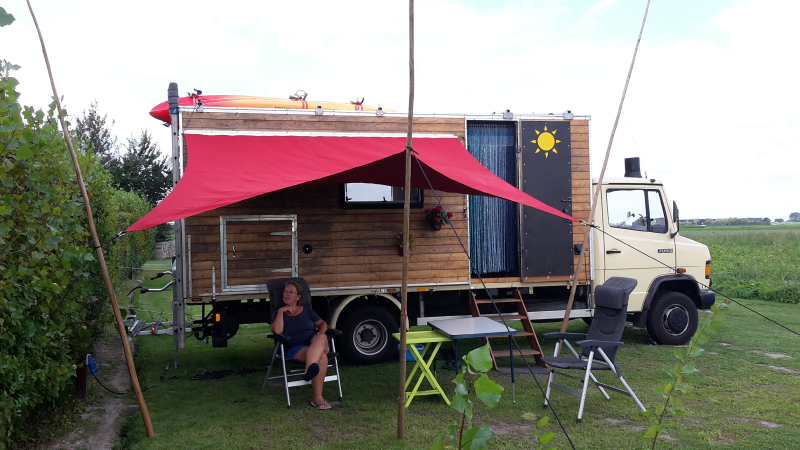

| Kederleisten für Sonnensegel und unteren Windschutz ,Sonnensegel in knalligen Rot mit rustikalen Holzstangen | |
