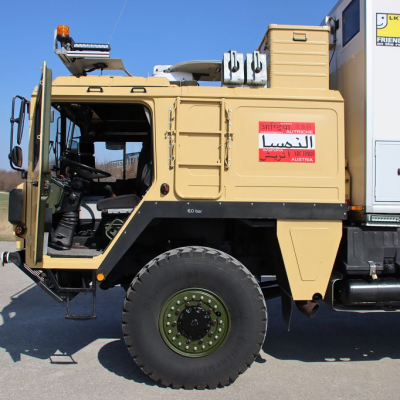

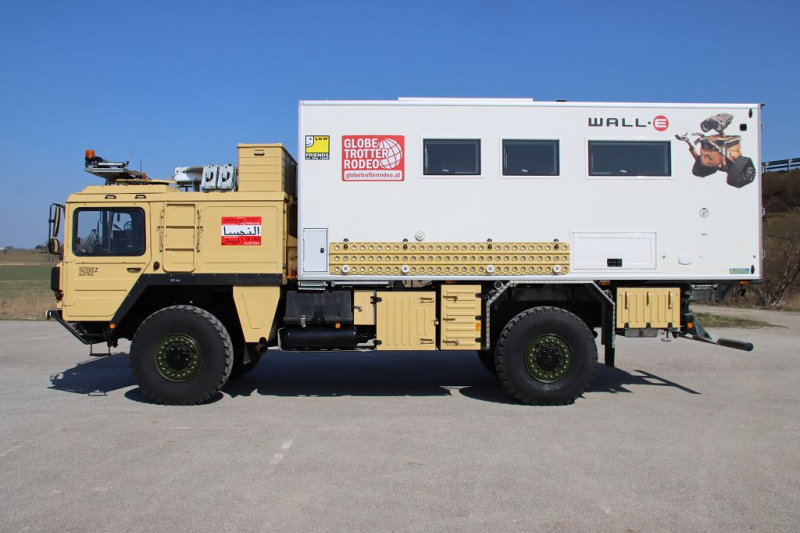

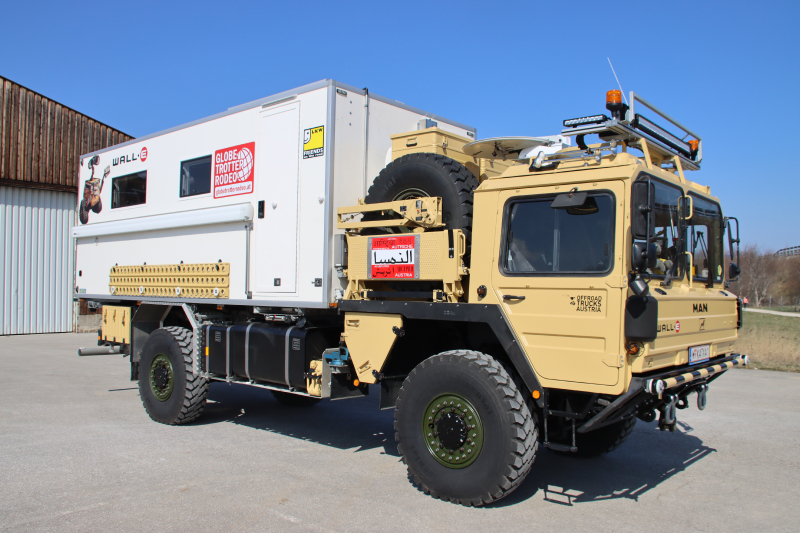

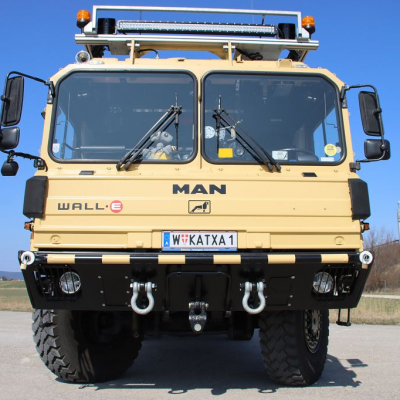

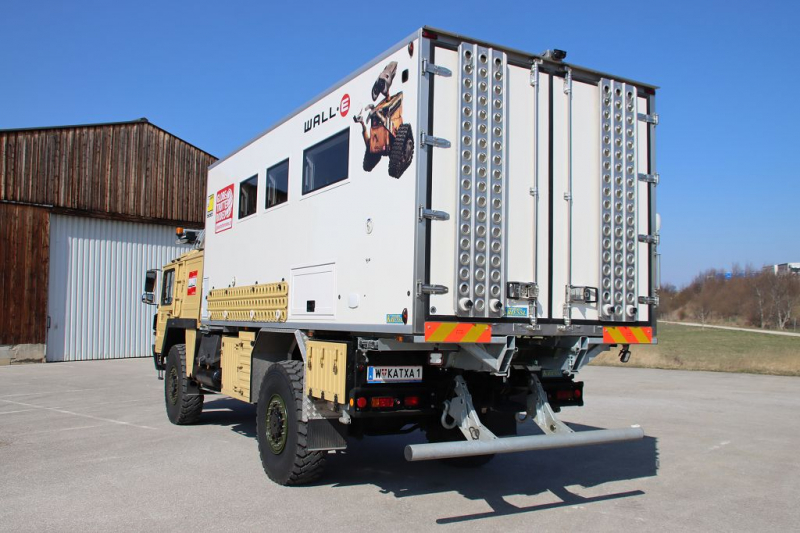

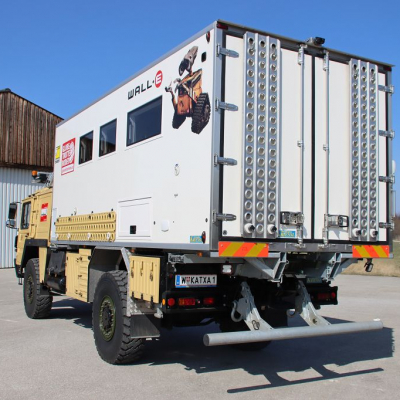

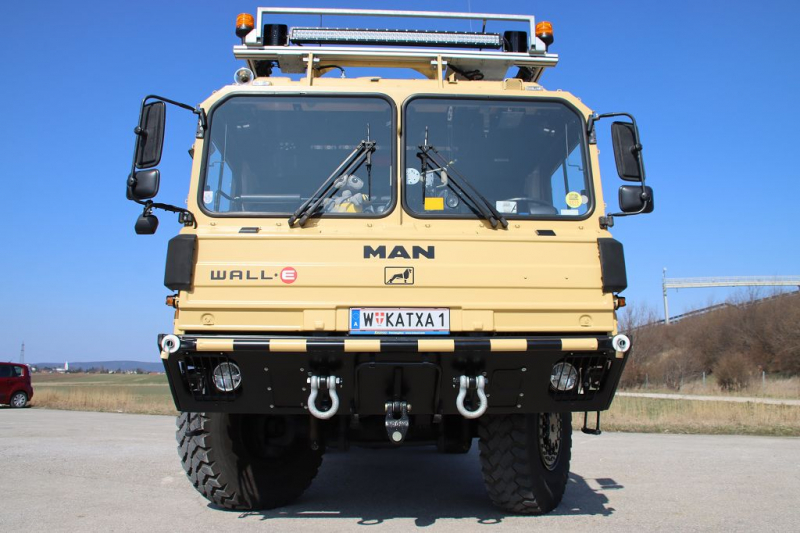

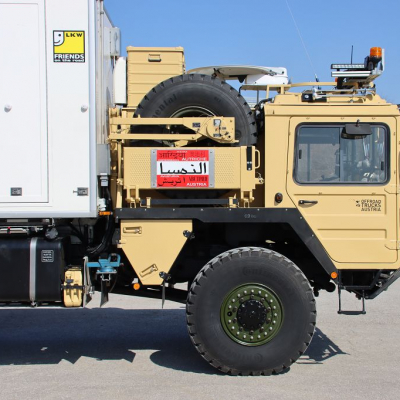

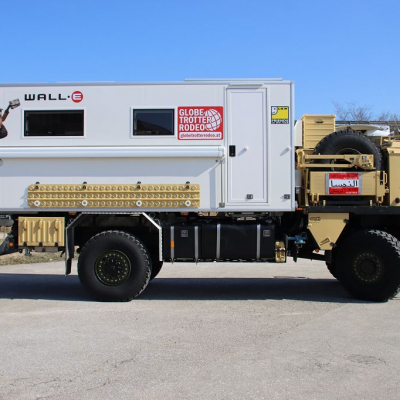

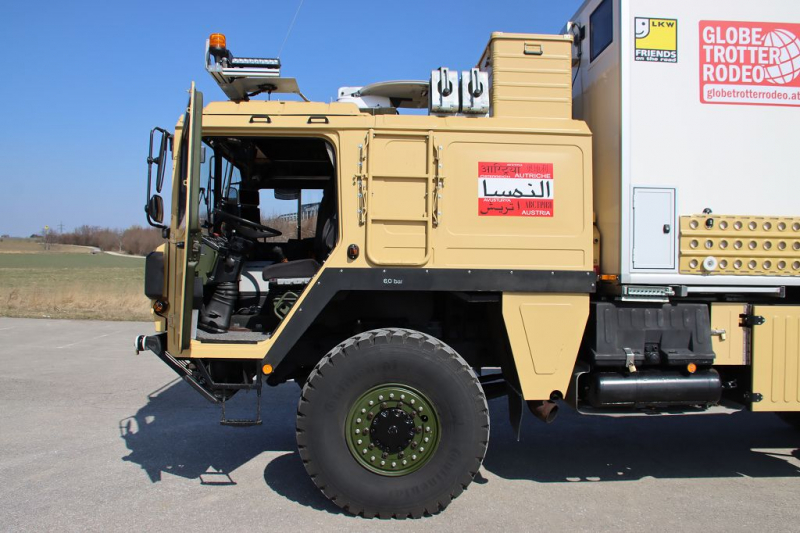

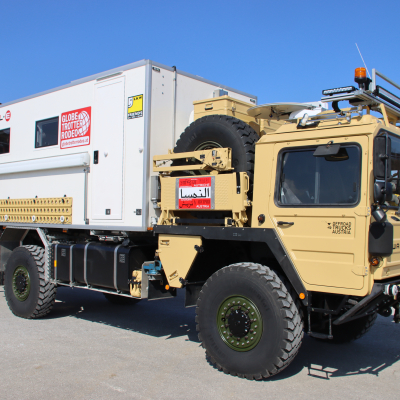

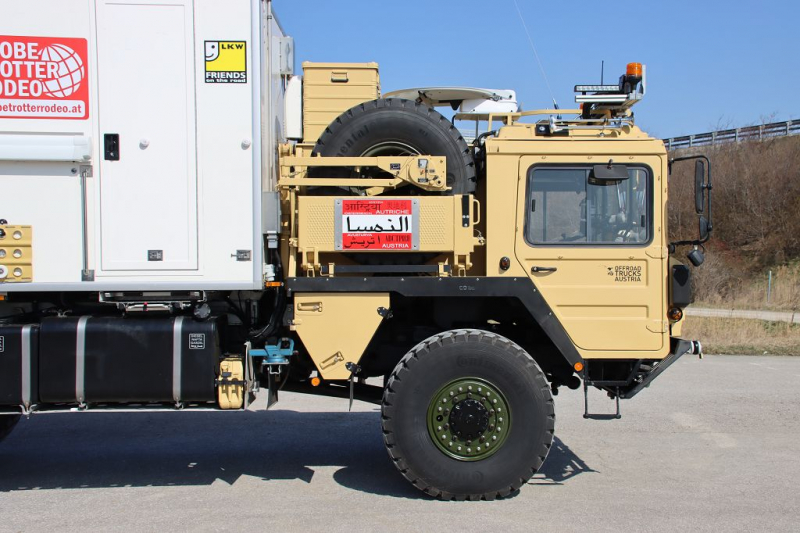

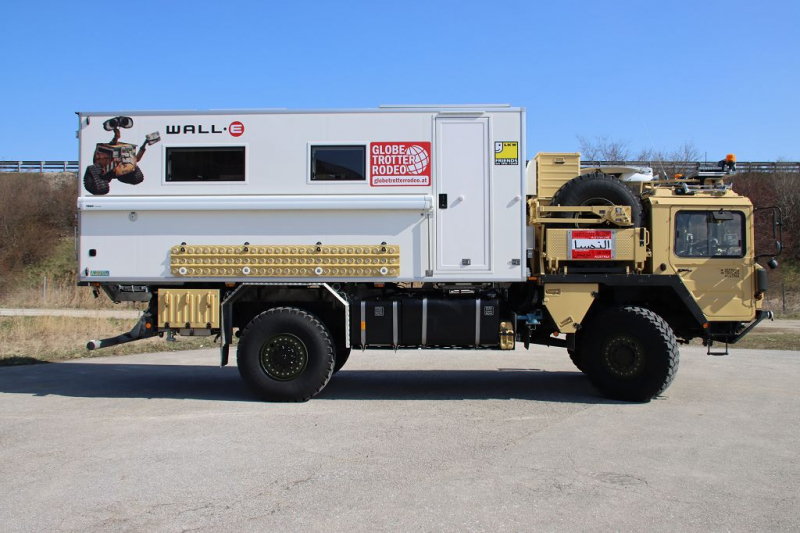

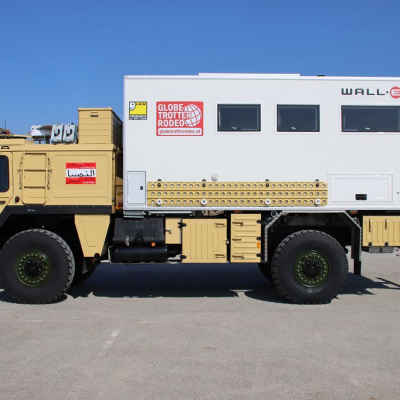

Allradreisemobil auf Basis MAN KAT1 A1 hört auf den Spitznamen "WALL.E" ursprünglich von der Deutschen Bundeswehr (Stabsfahrzeug aus einer Patriot Raketenbatterie), Nachfolger unseres MB911er Kurzhaubers. WOMO Historie: MB407 DüDo, MB608 Perl Reisebus, MB508 DüDo Alkoven, MB911 Kurzhauber, 2x ÖAF Husar. Basisüberlegungen zum Um- und Ausbau: So robust und autark wie möglich, so einfach und simpel wie möglich. Weniger ist mehr, was nicht verbaut ist kann nicht ausfallen. Redundante Systeme, haben ist besser als brauchen, selbst gemacht = selbst repariert. Fehlerquellen vermeiden, Lösungen so "mechanisch" wie möglich, keine vernetzten Systeme. Winterfest & Altersgerecht!
| Fahrzeughersteller und Typ | MAN KAT1 A1 5t mil gl |
|---|---|
| Name des Halters | Gregor & Maria Göbel |
| Land der Zulassung | Österreich |
| Baujahr | 1989 (Umbau 2016 bis 2020) |
| Fahrzeug steht zum Verkauf? | Nein |

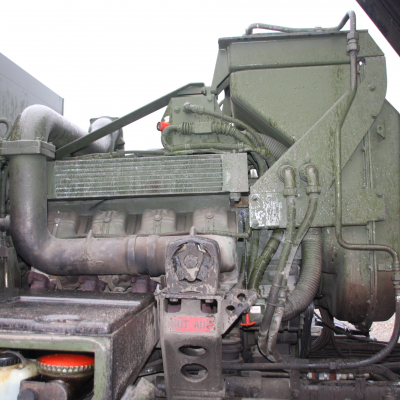

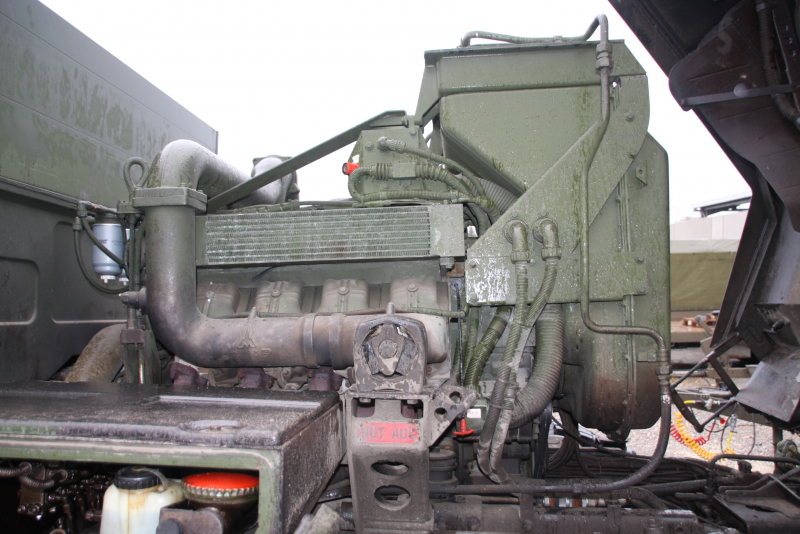

| Motortyp | DEUTZ KHD-F8L513C |
|---|---|
| Hubraum | 13.383ccm |
| Zylinderzahl | V8 |
| Motorleistung in PS | 256 bei 2.500 U/min. |
| Drehmoment | 890 Nm bei 1.400 U/min. (ca. 2.200 Nm über Wandler) |
| Sonstiges | |
| Luftgekühlter V8 Direkteinspritzer Saugmotor, | |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 4,5 Meter |
| Anzahl der zugelassenen Sitze | 3 |
| Reifengröße | 14.00 R 20 Einzelbereifung |
| Felgen | Alufelgen FUCHS vom BW Spähpanzer Luchs |
| Reifenart | Continental HCS schlauchlos |
| Tankkapazität | 600 Liter (400 + 200) mit Aluminium Unterfahrschutz / SEPAR SWK-2000 Dieselfilter |
| Dieselfilter | Ja |
| Sonstiges | |
|
ZF 8 Gang Doppel H-Schaltung mit Crawlwer Gang, Untersetzung im Verteilergetriebe, Außenplanetenachsen, Stabilisatoren an Vorder- und Hinterachse, Diesel-Vorheizung, Flammstartvorrichtung, Servolenkung, Achsentlüftungen hochgelegt, Luftfilterüberwachung, Wattiefe 1,2 Meter, V max, ca. 115 km/h. Länge 8,73m x Breite 2,54m x Höhe 3,78m, Gewicht vollgeladen und betankt ca. 15to. | |
| Allrad zuschaltbar oder permanent | permanent |
| Differenzialsperren | 3x (längs, hinten quer, vorne quer) |

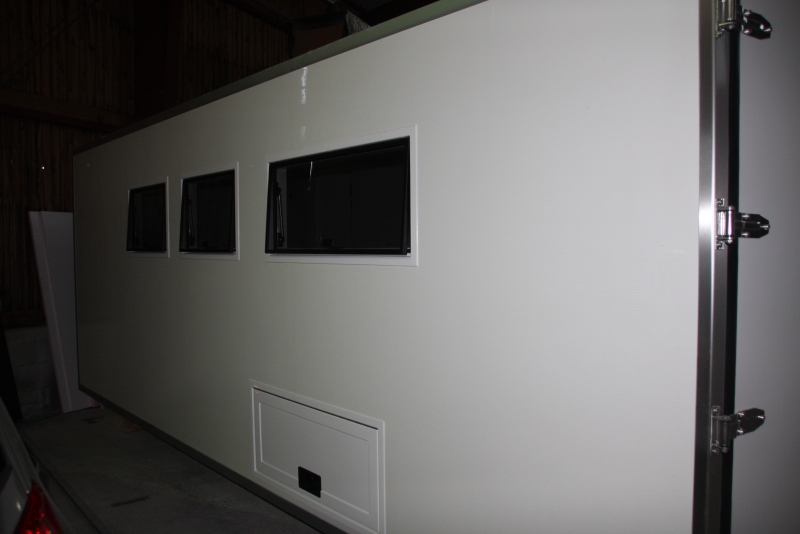

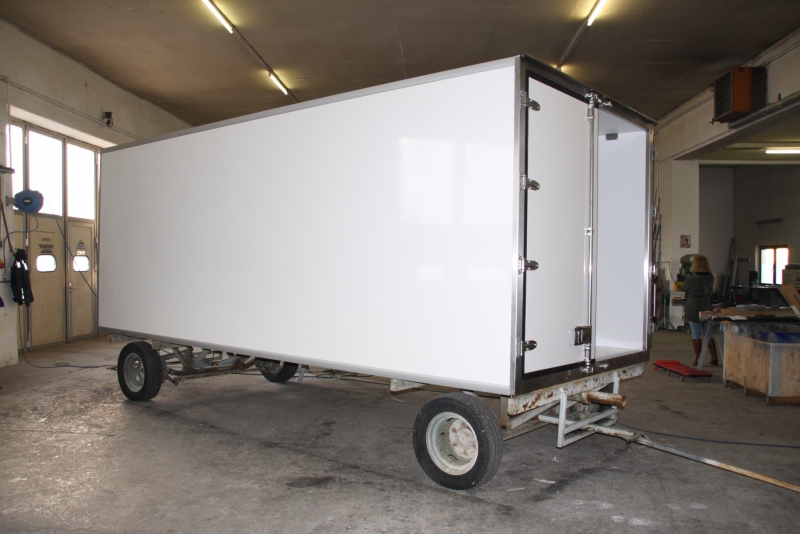

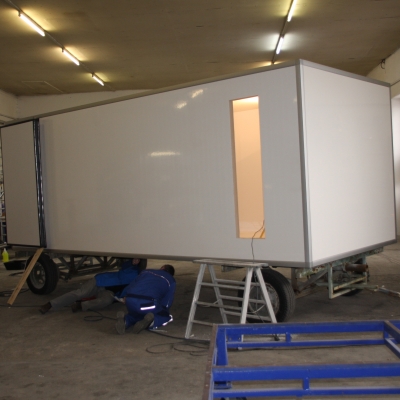

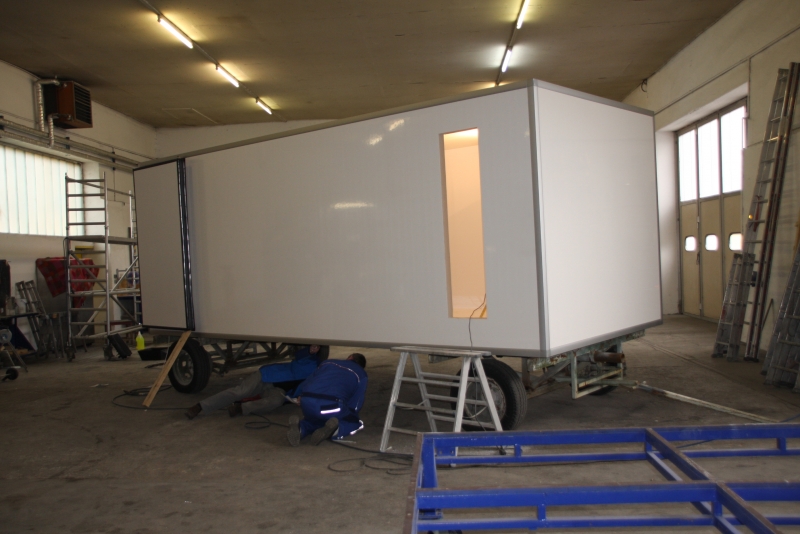

| Aufbauhersteller | Fa. WEINMANN Österreich / ZANELLI Italien |
|---|---|
| Kabinenmaße (Innen) | Länge 554 cm x Breite 224 cm x Höhe 199 cm |

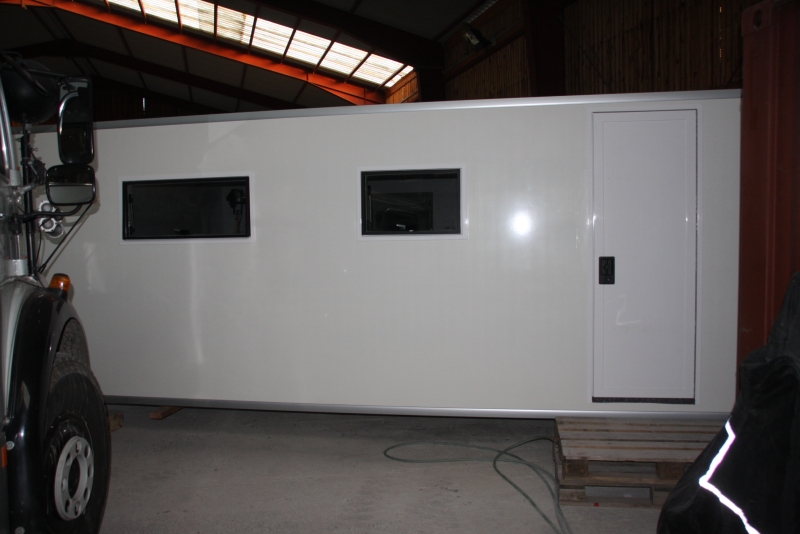

| Kabinenmaße Abmessungen (außen) | Länge 570 cm x Breite 240 cm x Höhe 217 cm |

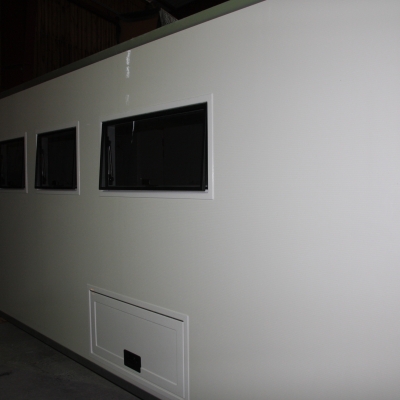

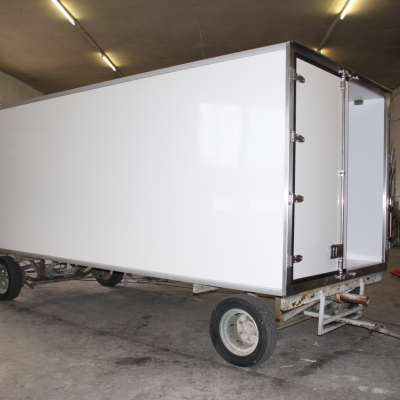

| Material der Kabine | GFK-PU Schaum |
| Art und Stärke der Dämmung | Decke + Wände 80 mm / Boden 100 mm |

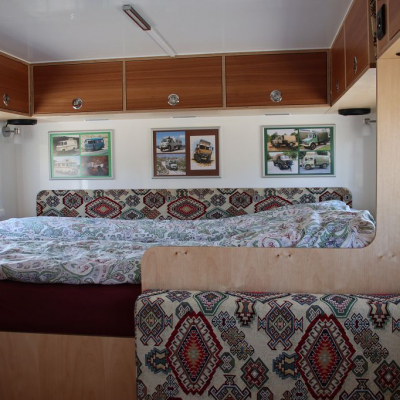

| Anzahl der Schlafplätze | 2 + 1 (150 x 200 Querbett + 100 x 190 Umbau Sitzgruppe) |

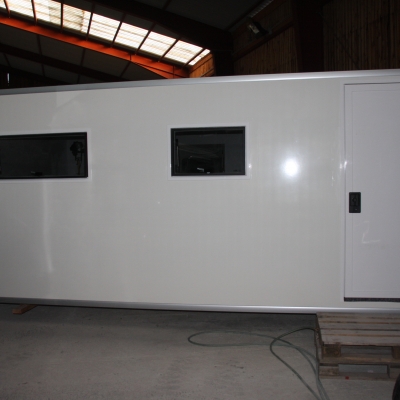

| Fenster | 6 Stück Echtglasfenster + 2 Stück Echtglasdachluken von OUTBOUND + Türe dreipunktver. OUTBOUND |
| Zwischenrahmen | Stahlrahmen verzinkt mit Federlagerung |

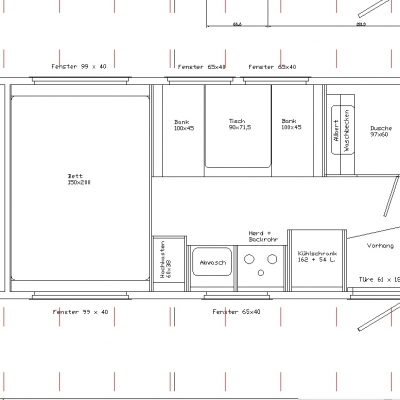

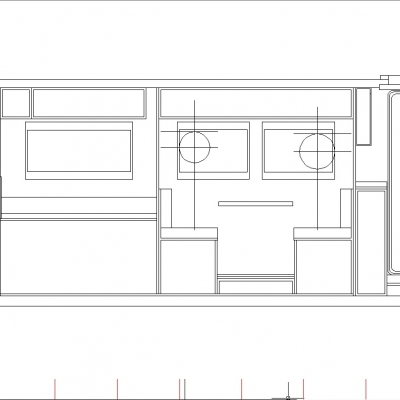

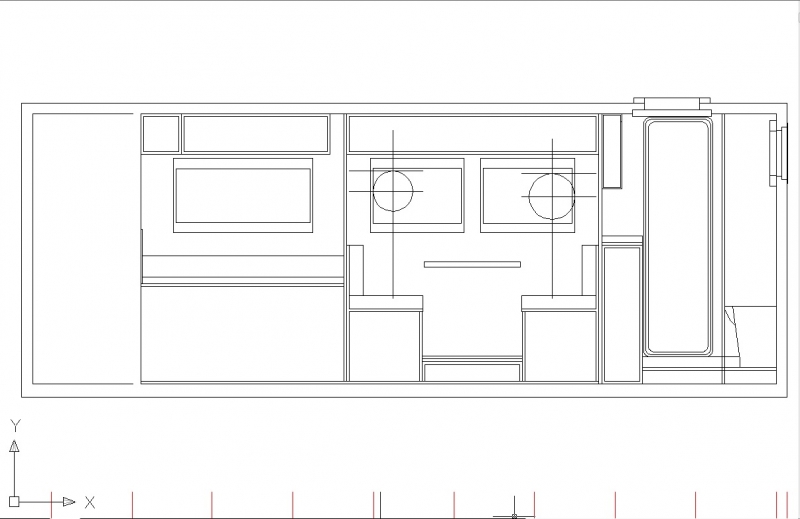

| Erläuterung Grundriss | |
|---|---|

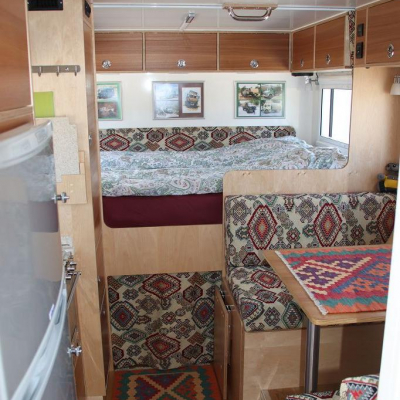

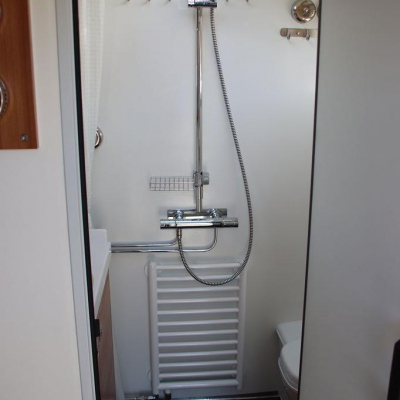

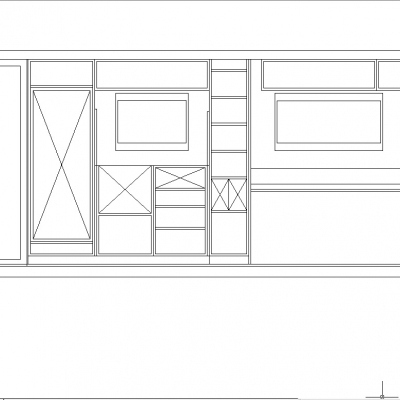

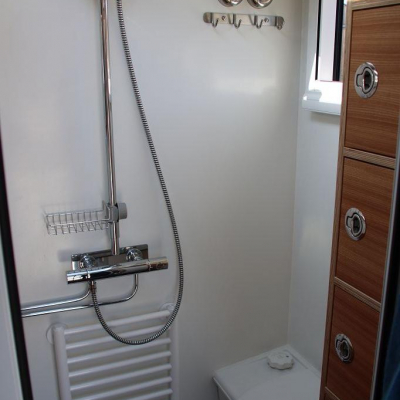

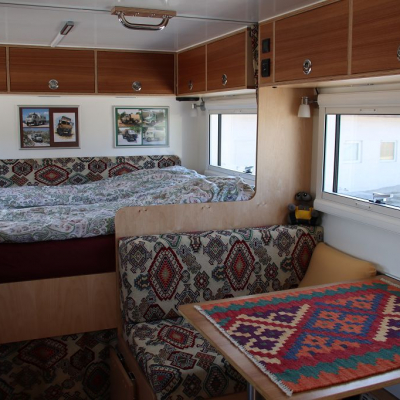

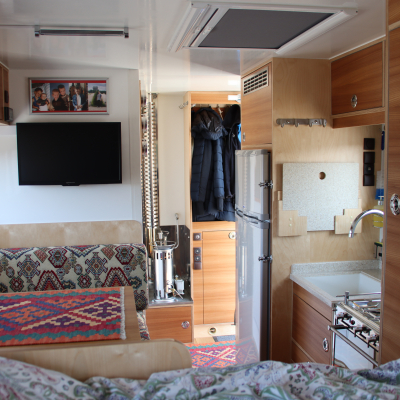

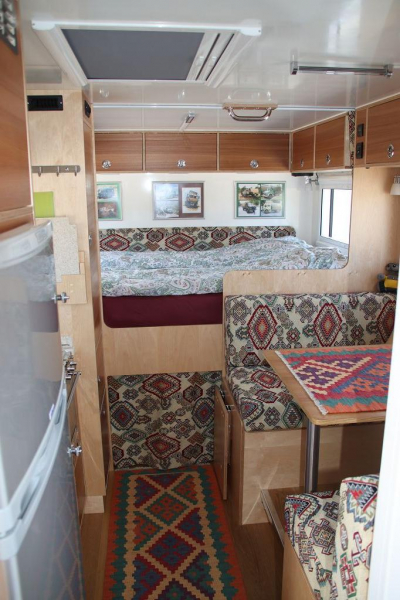

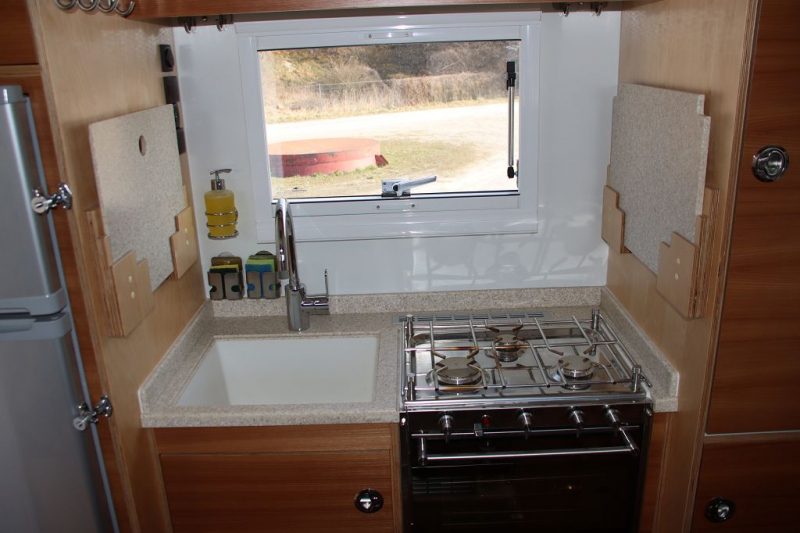

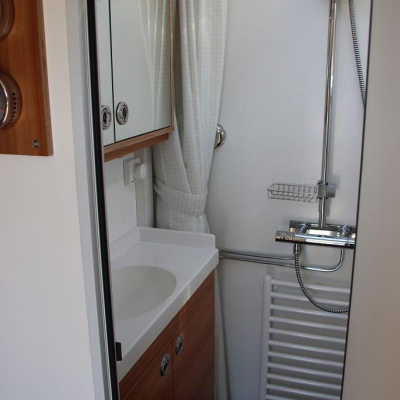

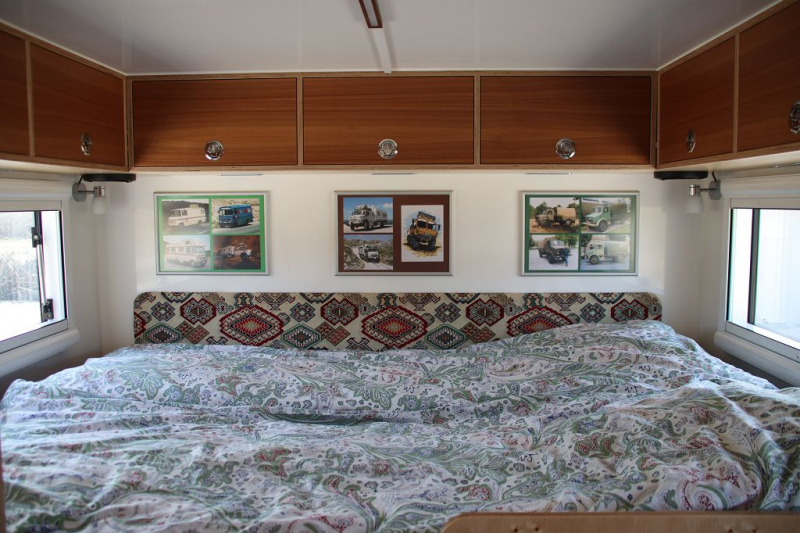

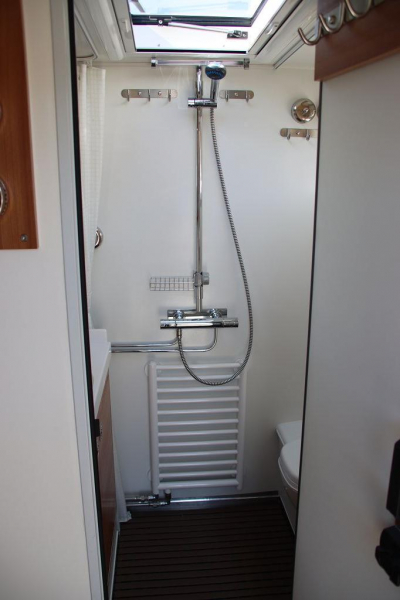

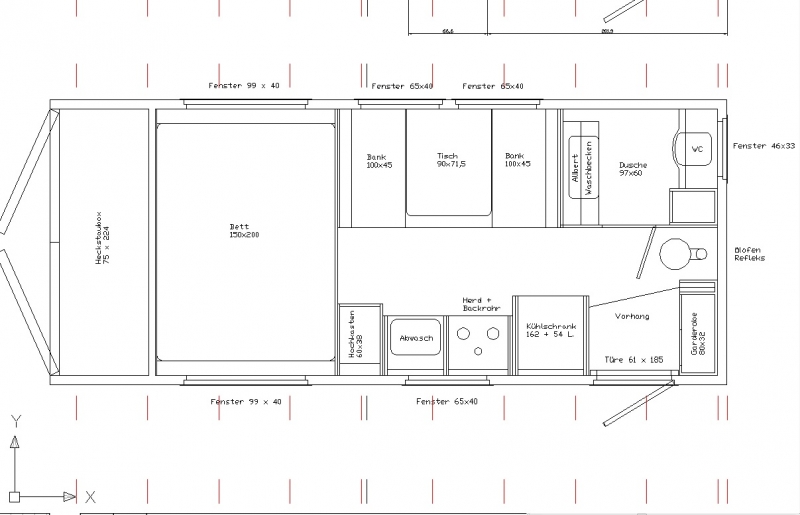

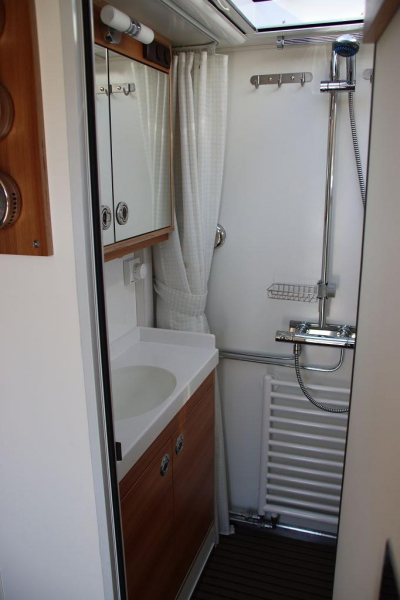

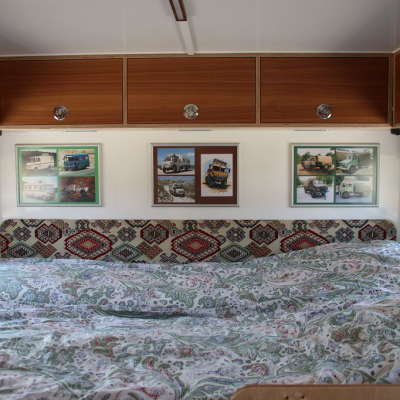

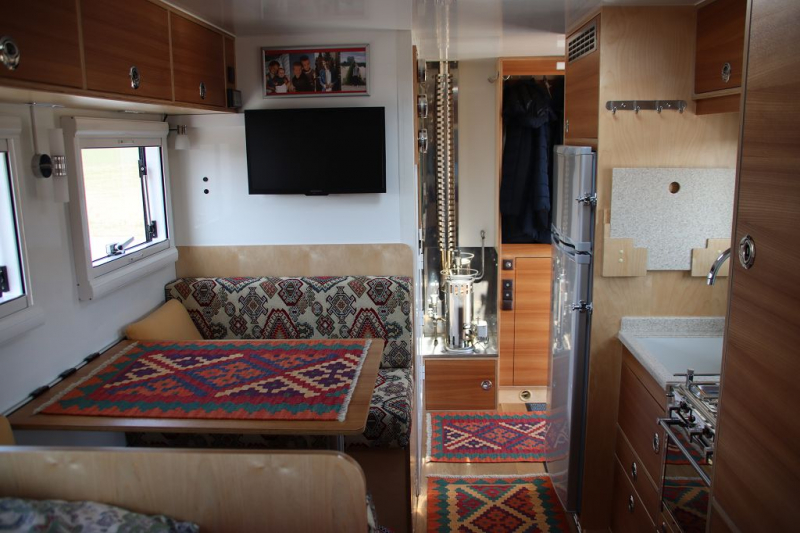

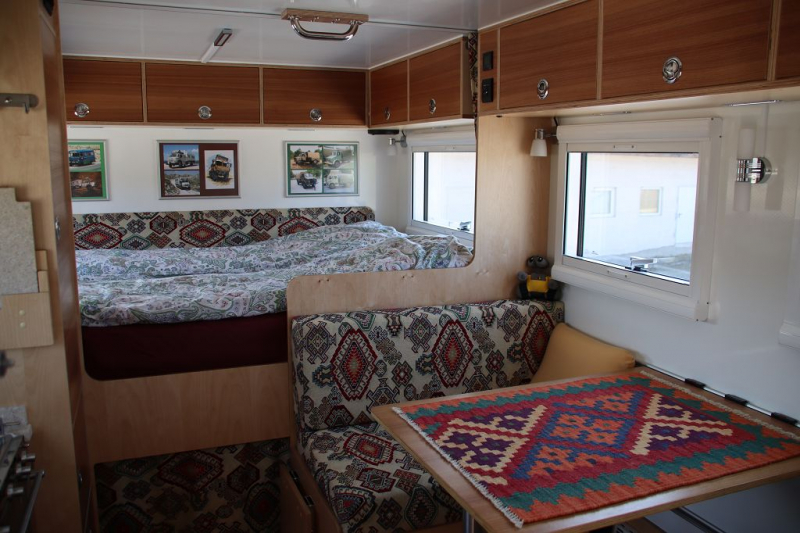

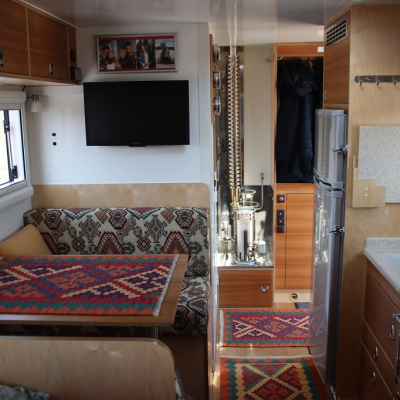

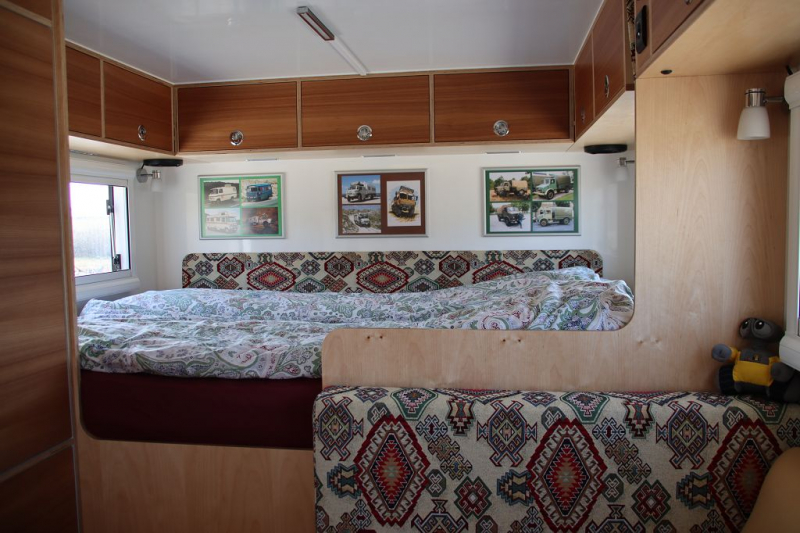

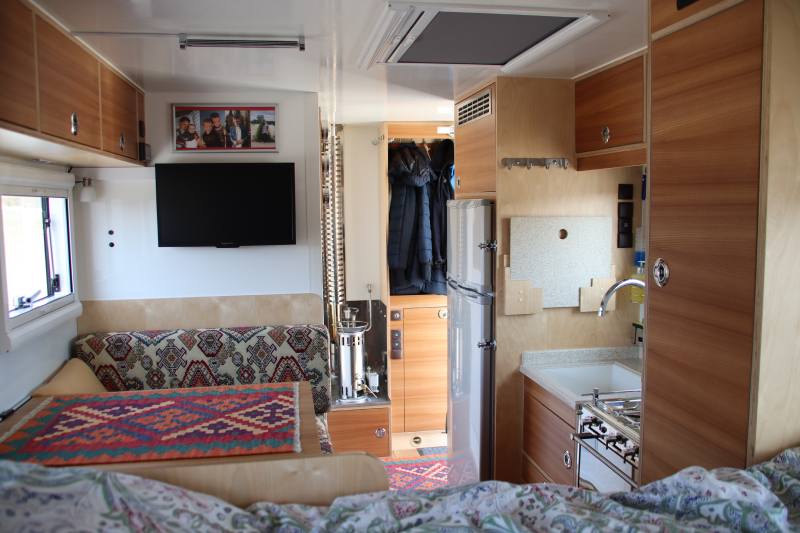

| Links vorne Bad mit WC, Waschbecken und Dusche, links Mitte Sitzgruppe mit Tisch für vier Personen, rechts vorne Garderobe, Eingangstüre dann Küchenzeile mit Kühlschrank, Abwasch, Herd, Speiseschrank, hinten quer Querbett auf Podest, kein Durchgang ins Fahrerhaus. |
| Material des Möbelbaus | Birkensperrholz furniert in Birke, Ulme (Rüster), Resopal weiß |
|---|---|
| Sonstiges | |
|

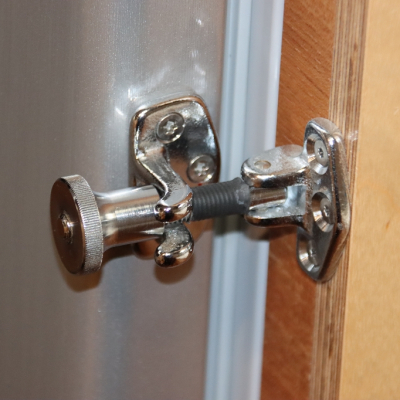

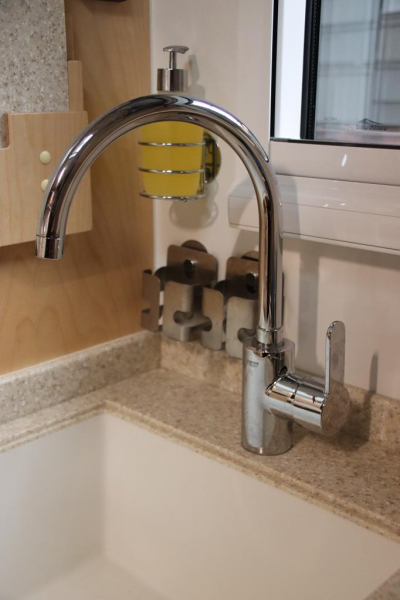

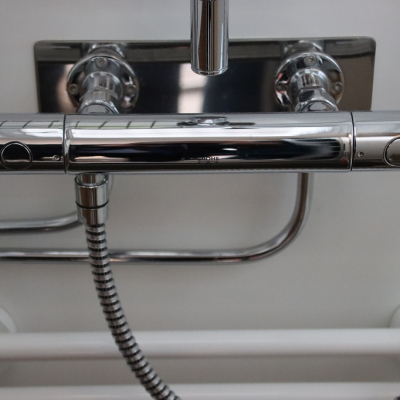

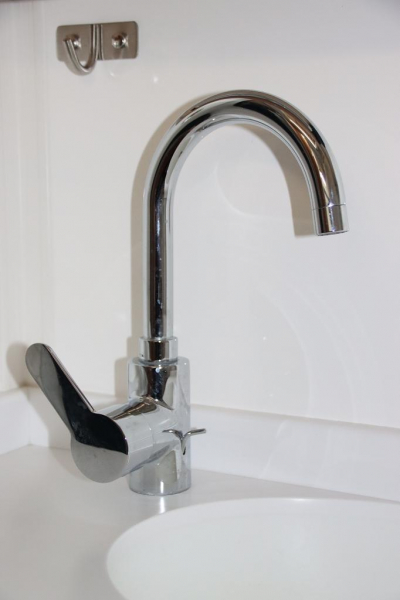

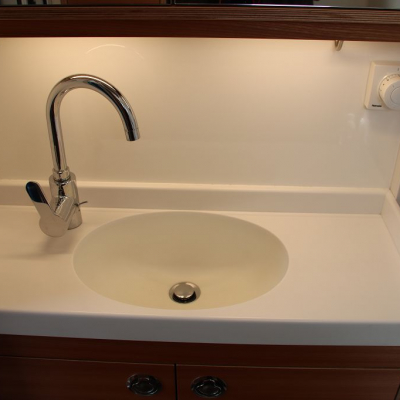

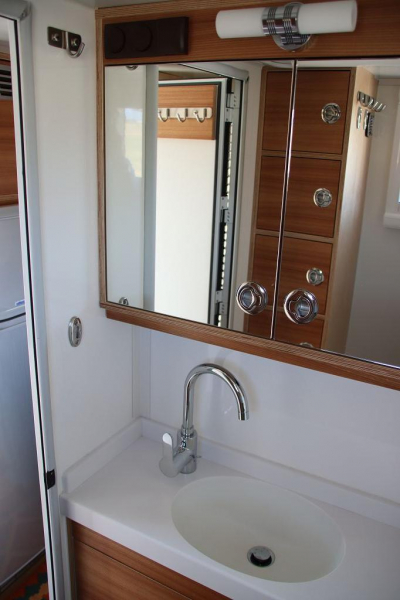

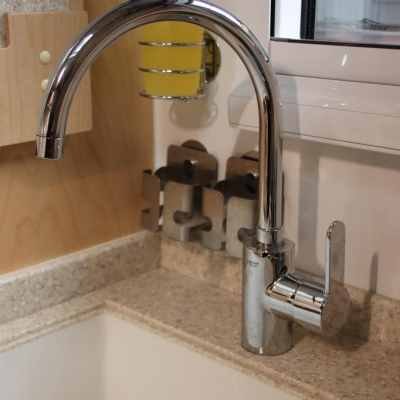

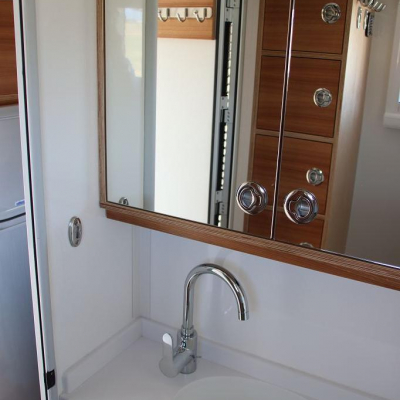

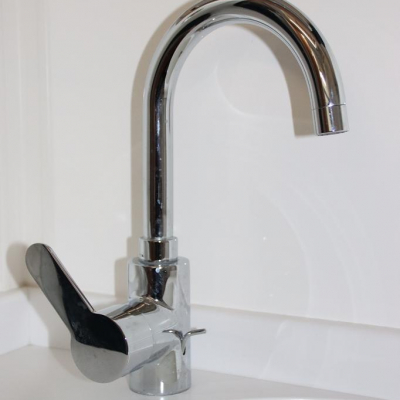

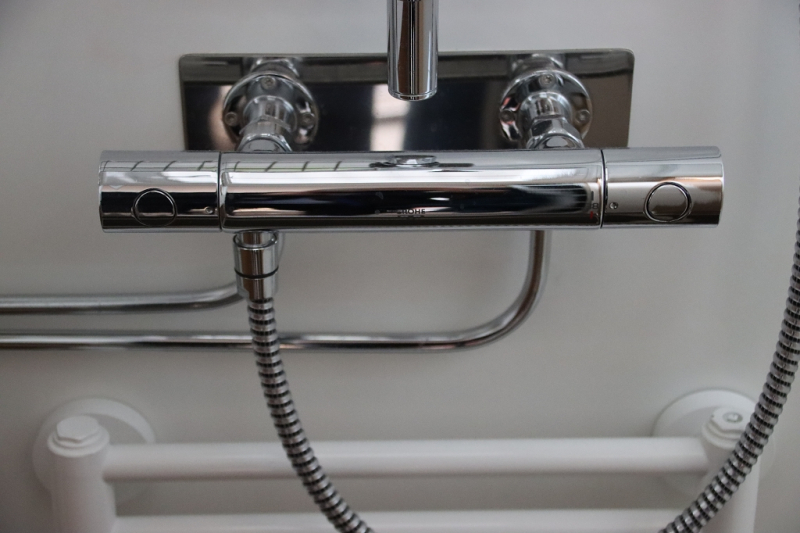

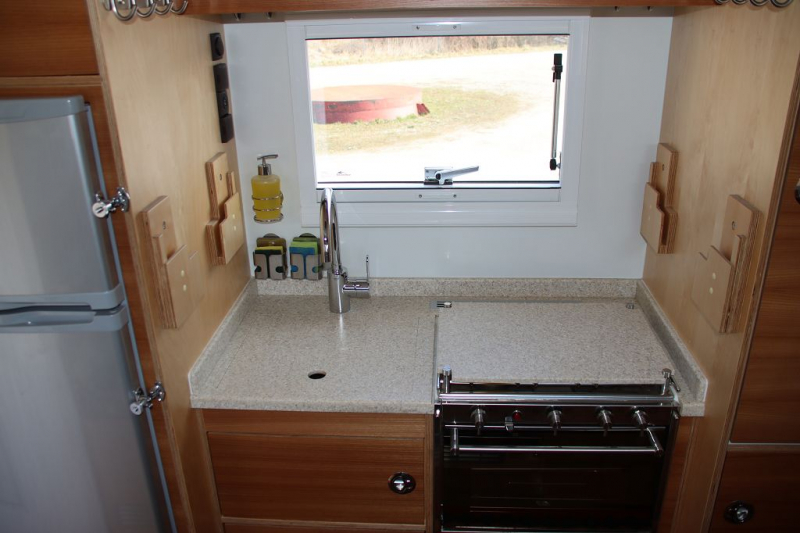

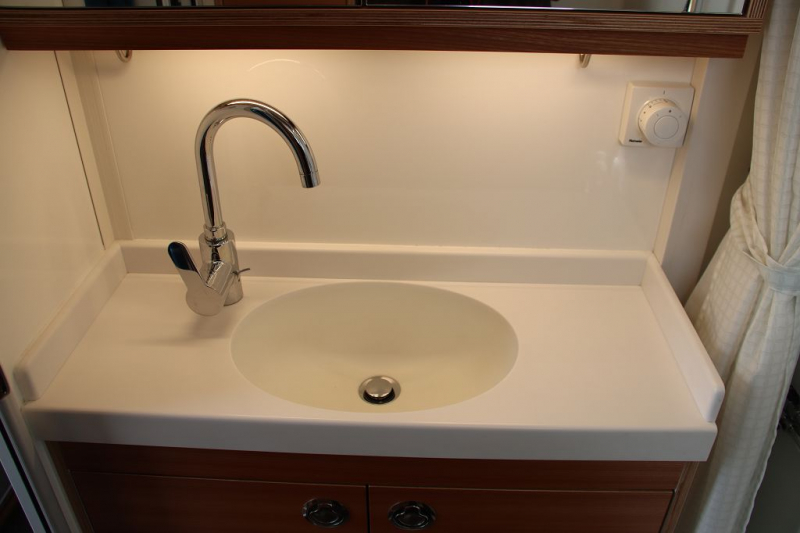

Küchenarbeitsplatte CORIAN „Sahara“ / Badezimmerwaschtisch CORIAN „Glacier White“ Southco M1 Edelstahl Schnappverschlüsse 2 Stück Kaltschaummatratzen FLEXIMA Caravan Comfort mit 2 Stück 5 Zohnen Lattenrost Prebit LED Innenleuchten Grohe Haushaltsarmaturen | |

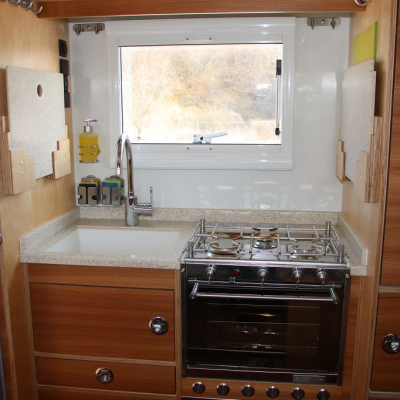

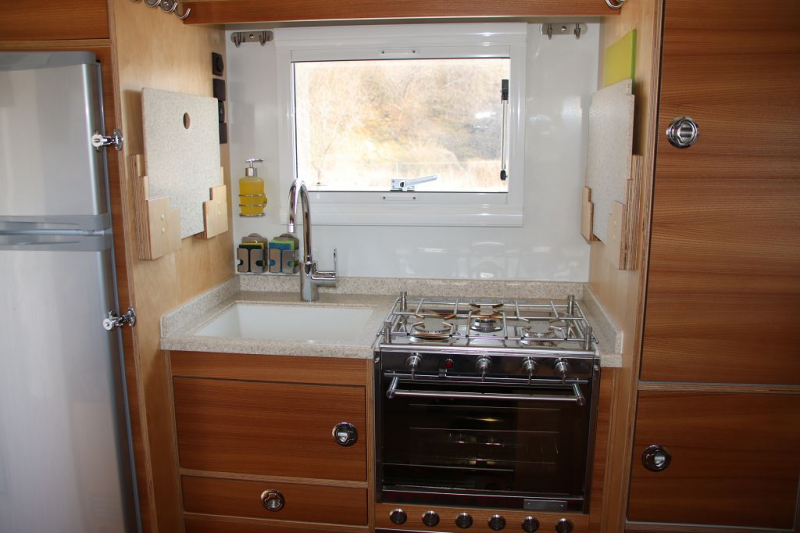

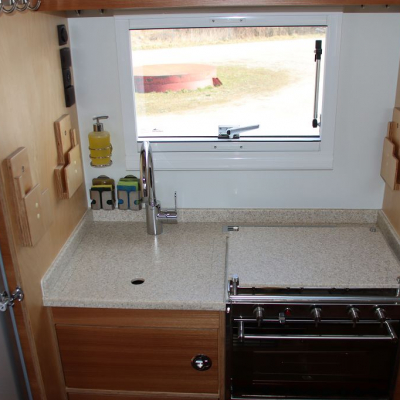

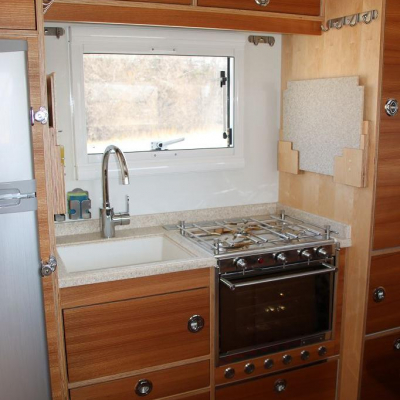

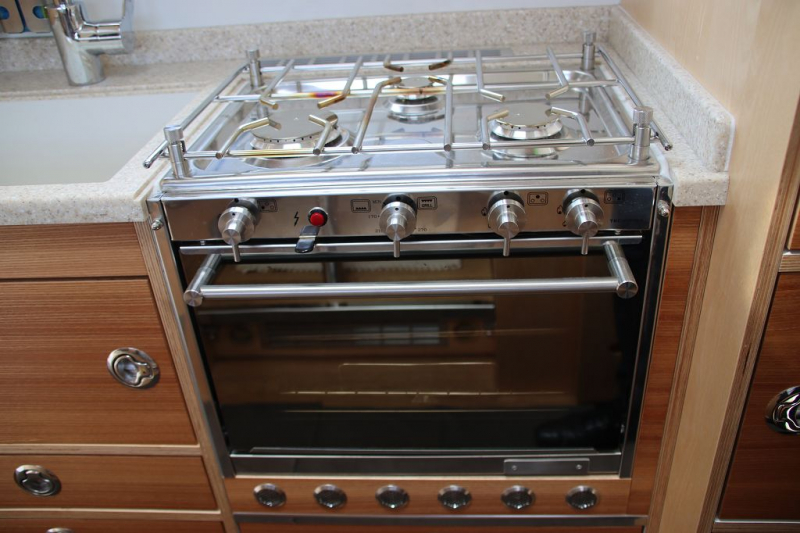

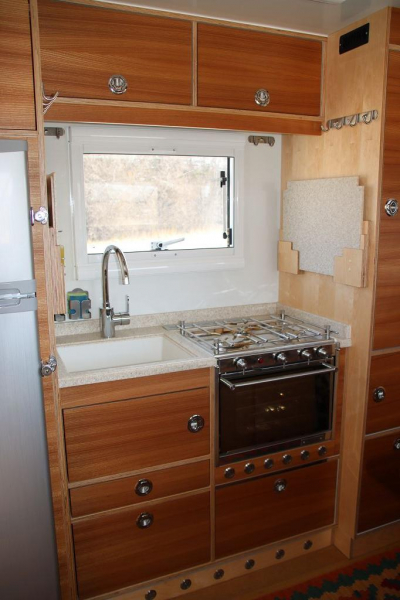

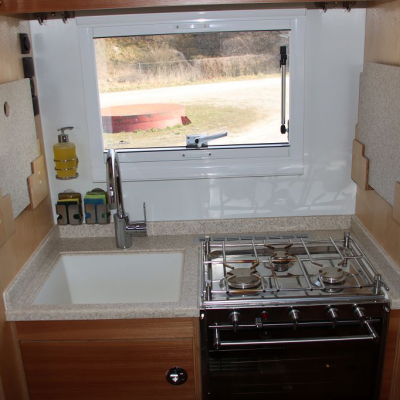

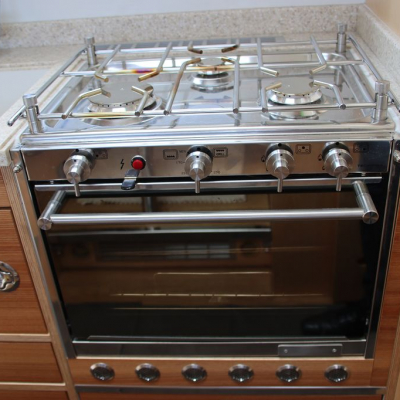

| Kocher | Kombigerät 3 Flammen Gasherd mit Backrohr TECHIMPEX TOP-3 aus dem Bootsbereich. |
|---|---|
| Gasinstallation | Stahlrohr mit Beschichtung / CU-Rohr mit Kunststoffbeschichtung / Manuell- und Fernabsperrhähnen |
| Sonstiges | |
| Espresso Kapselmaschine DELONGHI Pixie EN 125.S 230V | |

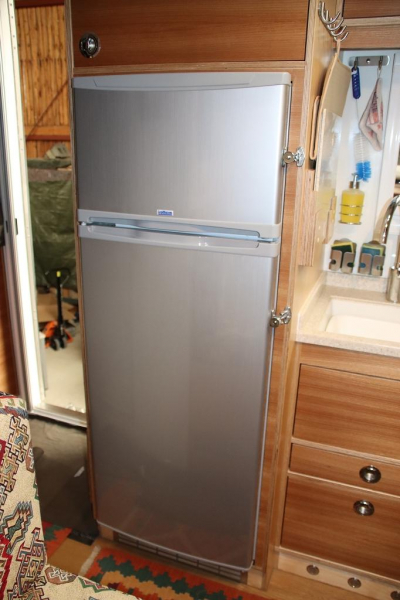

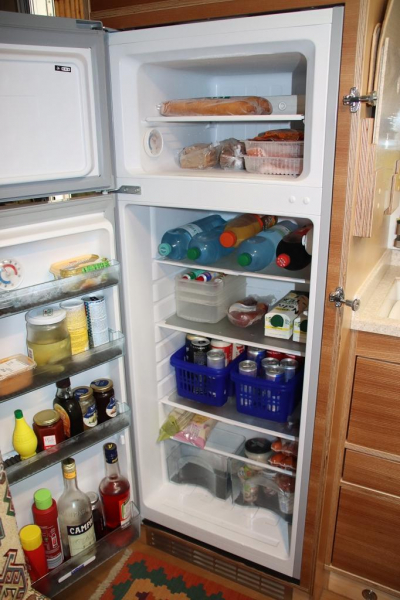

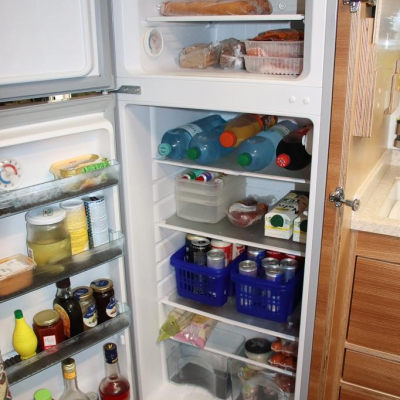

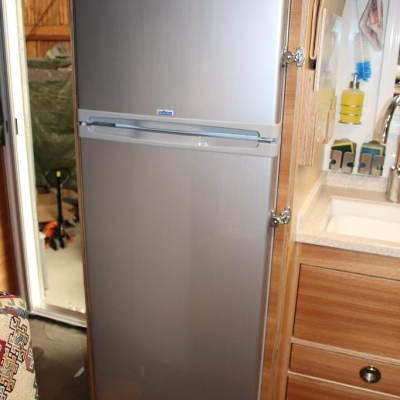

| Hersteller und Typ des Kühlschrank | ISOTHERM CR219 Kompressorkühlschrank mit 180 Liter Kühlbereich + 40 Liter Gefrierfach |
|---|---|
| Sonstiges | |
|

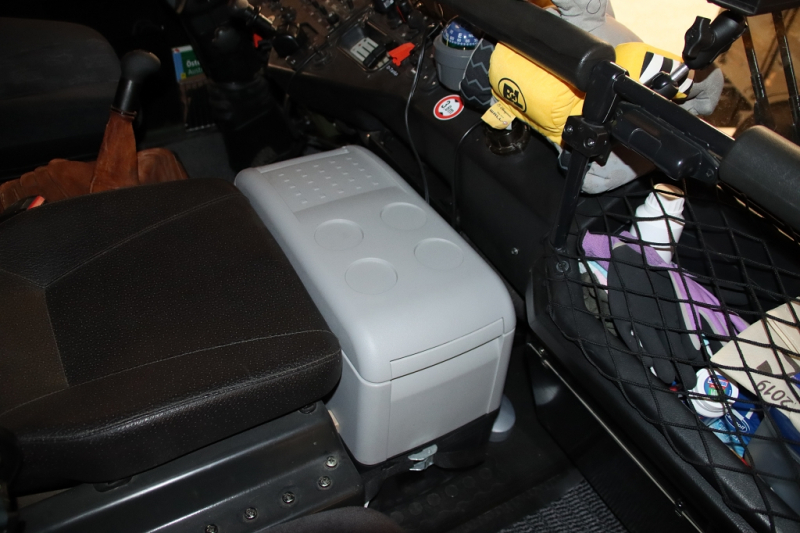

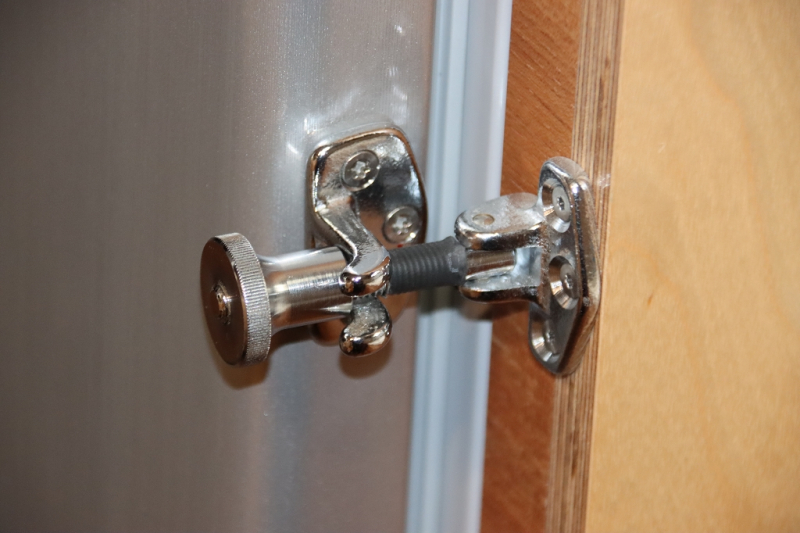

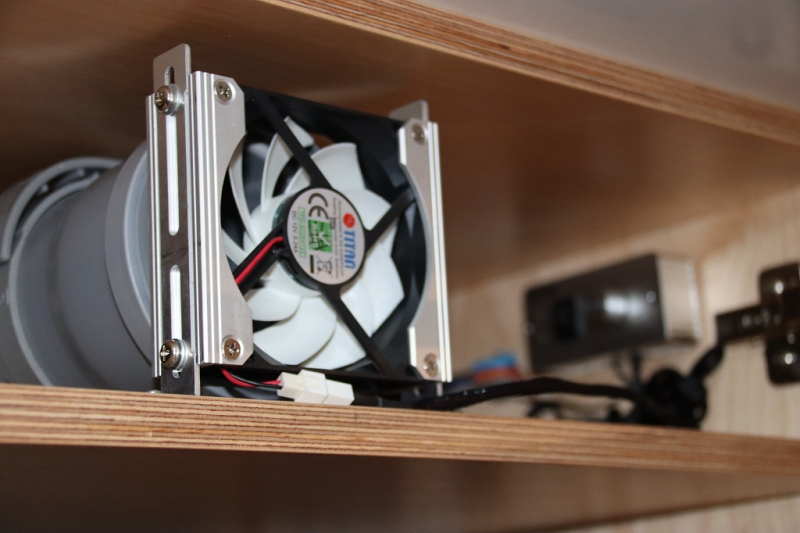

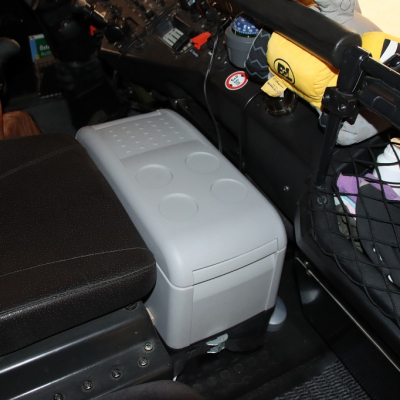

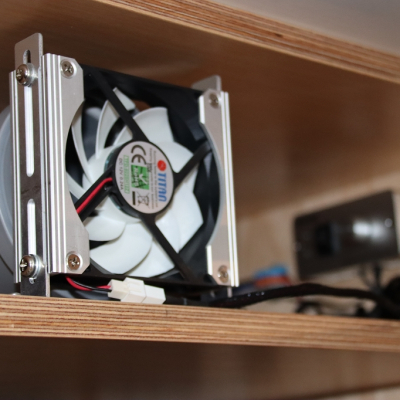

Isoterm Kühlschrank seitlich mit Vorlukenbeschlägen gesichert Temperaturgesteuerter Zusatzventilator mit tiefergelegter Ansaugung Kühlbox DOMETIC CF26 12/24V im Fahrerhaus | |
| Stromspannung im Chassis | 24V |
|---|---|
| Stromspannung im Aufbau | 12V |

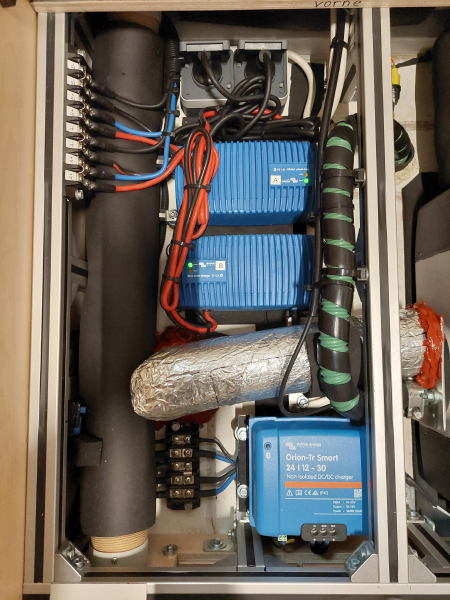

| Ladewandler 24-12V | VICTRON Orion – Tr Smart DC-DC 24V/12V - 30A Ladebooster |
| 110V / 230V im Aufbau? | Ja |

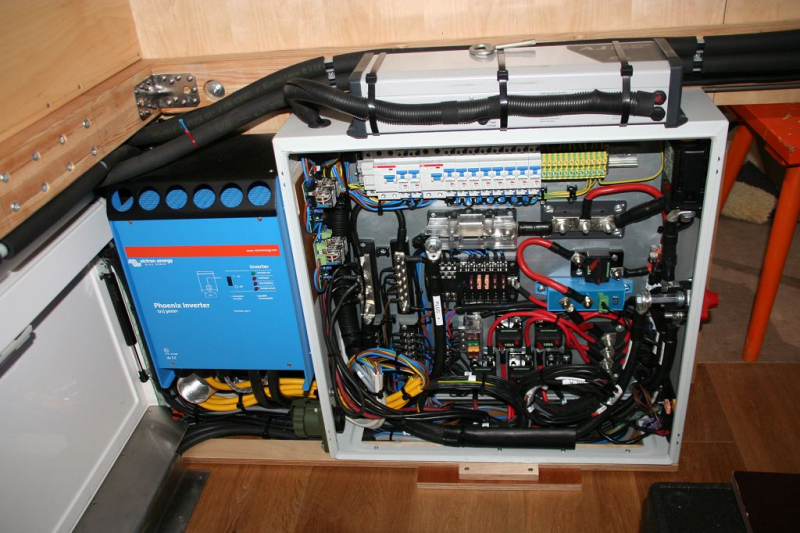

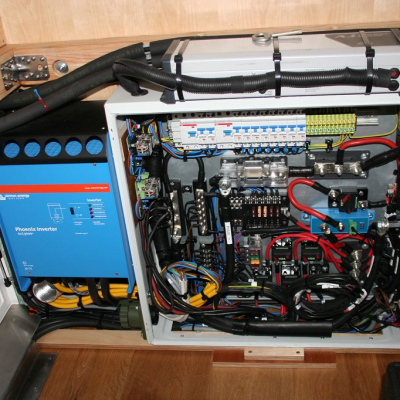

| Wechselrichter | 1x VICTRON Phoenix mit 3.000W / 1x Studer AJ1000 mit 1.000W |
| Sontiges | |
|

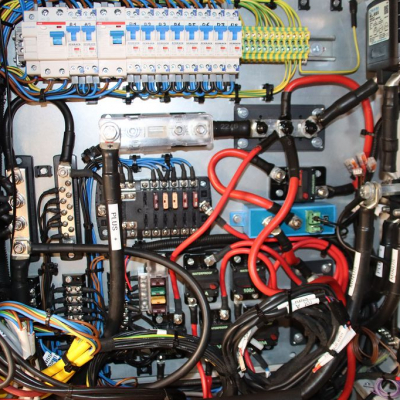

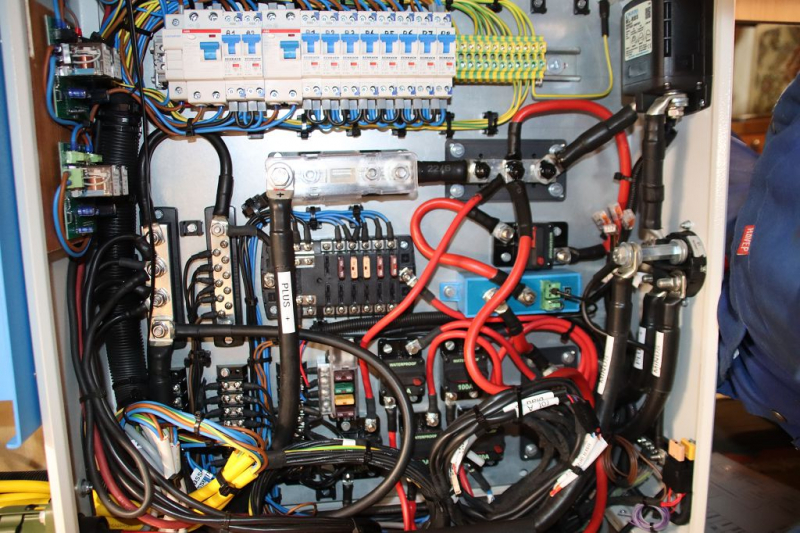

VICTRON Ladetemperatursensor Bluetooth für AGM Batterien VICTRON Batterie Protect BP-100 / 100A BLUE SEA Zweikreis (+/-) Batterietrennschalter manuell BLUE SEA HD Fern-Batterieschalter (+) | |

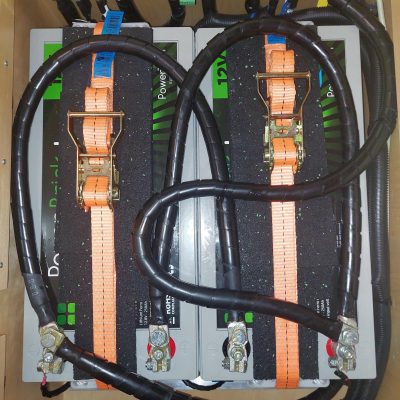

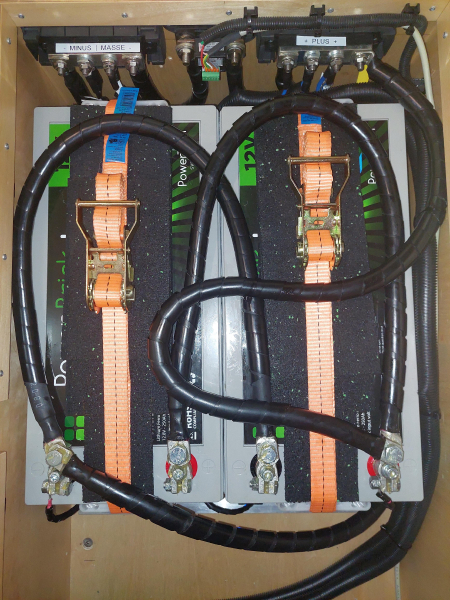

| Batteriekapazität im Aufbau | 500Ah (2x 250Ah Power Brick Pro+ 12V LiFePO4 |
|---|---|
| Batterietyp | LiFePO4 |

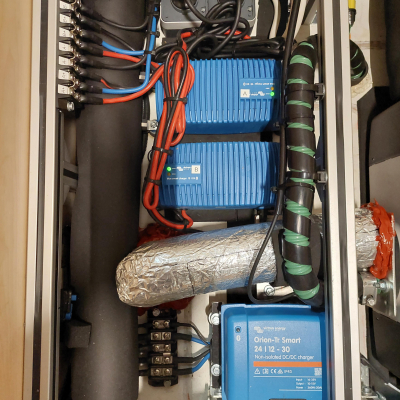

| Batterieladegerät für Aufbaubatterien | 2x VICTRON 230V-12V je 25Amp / ICTRON Orion – Tr Smart DC-DC 24V/12V - 20A |

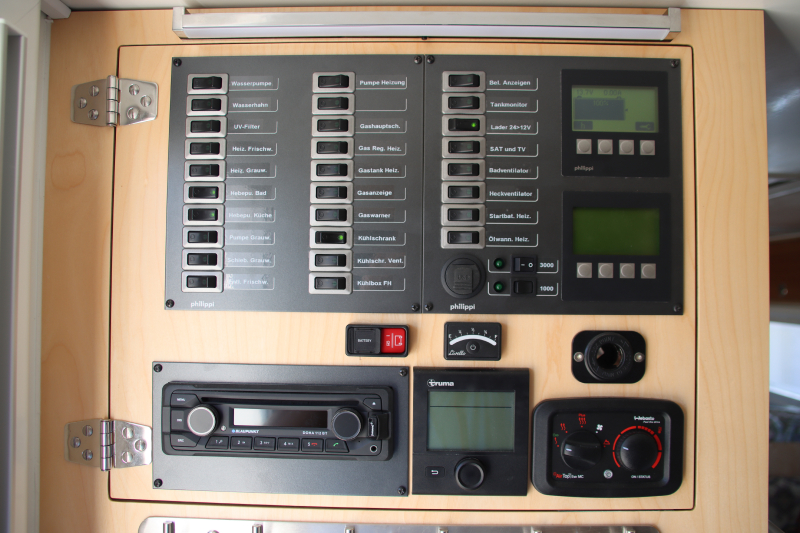

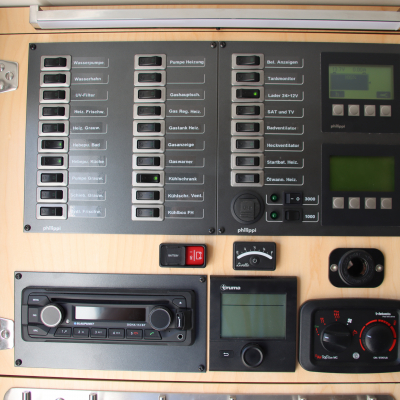

| Batterieüberwachung | PHILIPPI (Batteriemonitor BMC1+ Tankmonitor TCM V4) |
| Sonstiges | |
|
VICTRON Erhaltungsladegerät Blue Smart IP67 230V-24V / 12Amp im Fahrgestell 2 Stück je 180Ah Starterbatterien mit Batterievorheizung (12V von Aufbau) | |

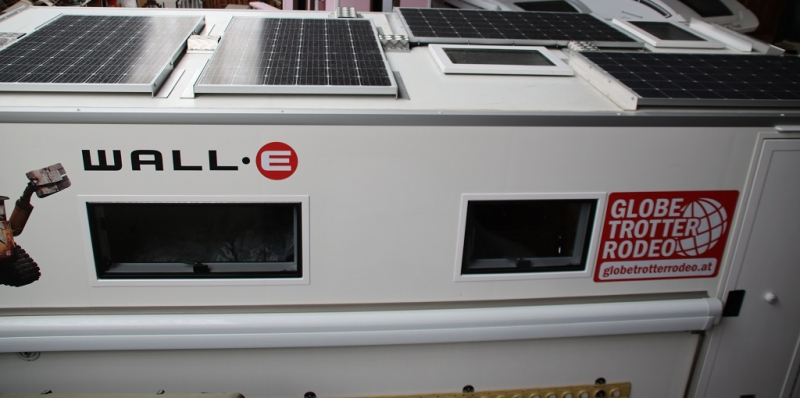

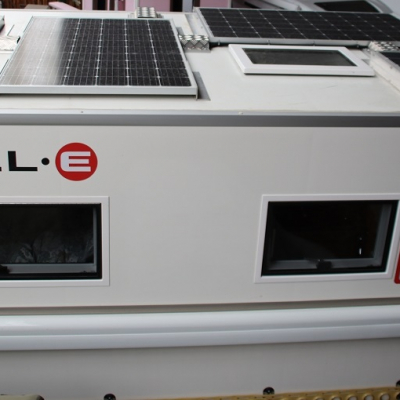

| Solarkapazität | 1,2 kW (4 x 300W) monokristallin |
|---|---|

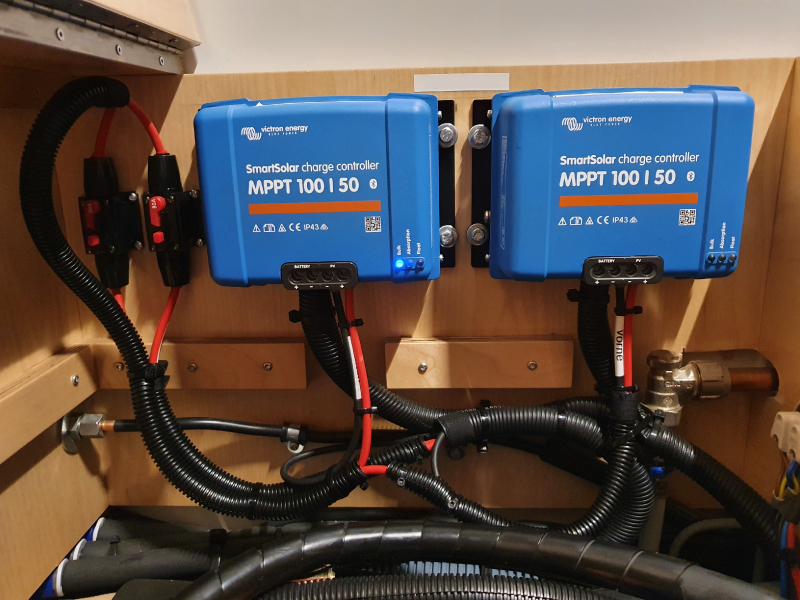

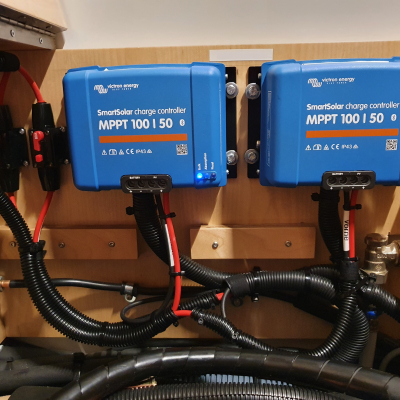

| Solarregler | 2x Solarregler VICTRON MPPT 100/50MPPT |
| Brennstoffzelle | Nein |
| Generator | HONDA EU 22i (+ Fernbetankungsanschluss) |

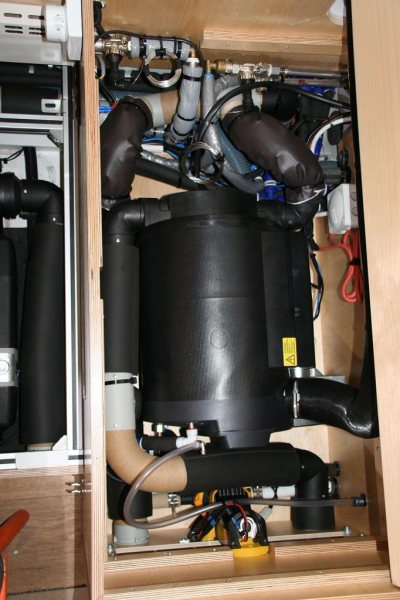

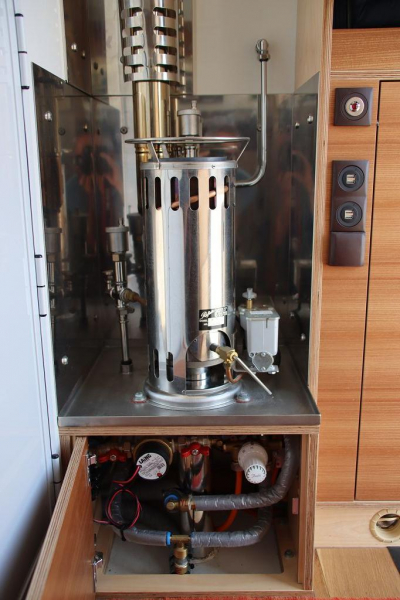

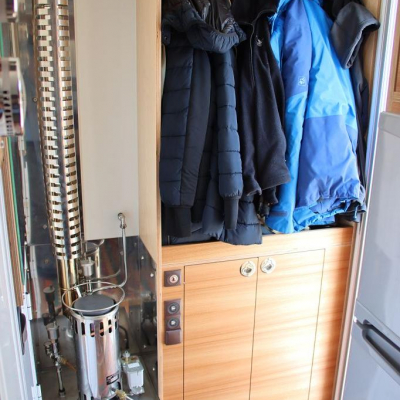

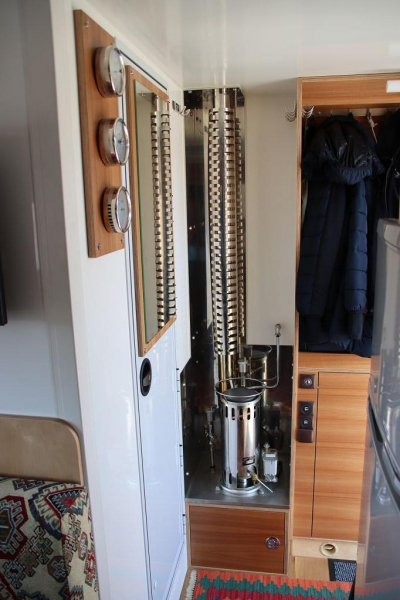

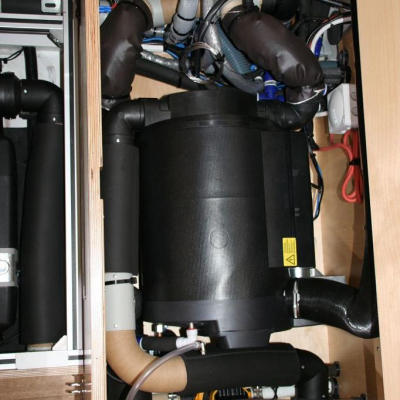

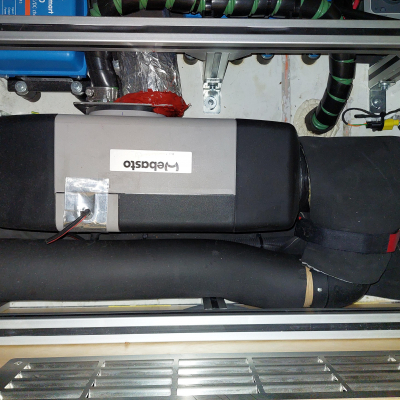

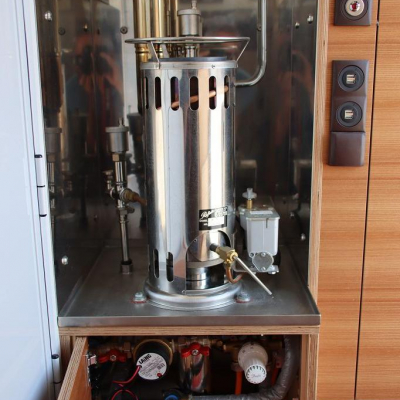

| Hersteller und Typ der Heizung | REFLEKS Ölofen 66MSK mit Warmwasserspirale + TRUMA Combi 4 E Gas / Elektro + WEBASTO AirTop Evo40 |
|---|---|
| Warmwasseraufbereitung | TRUMA Combi 4 E (Gas und elektrisch) |
| Fahrerhausheizung | AUTOTERM D9/24V Standheizung mit 8kW |
| Sonstiges | |
|

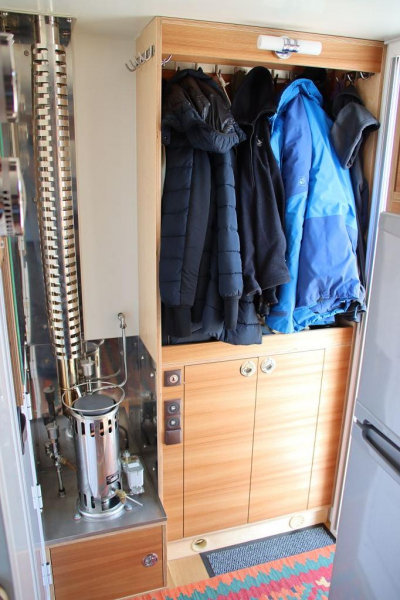

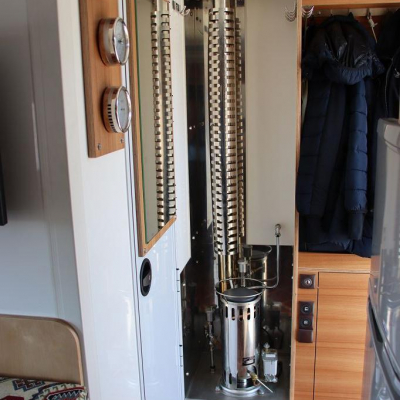

REFLEKS Ölofen 66MSK ist verbunden mit Fußbodenheizung und Radiatoren im Bad, Wohnzimmer, Schlafzimmer und Heckgarage. TRUMA Saphir Compact Klimaanlage 230V / 1.800W Kühlleistung WAECO Klimaanlage Coolair SP 950C & SP 950I im Fahrerhaus | |
| Erläuterung Gasanlage | |
|---|---|
|
Gastank 105 Liter + Möglichkeit für zwei 11 Kg Gasflaschen in Staubox (beheizt) Gasfernanzeige, Gasregler- und Gastankheizung, Gasfilter, Gasfernhauptschalter. |

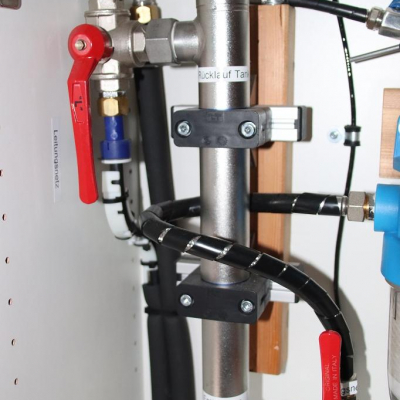

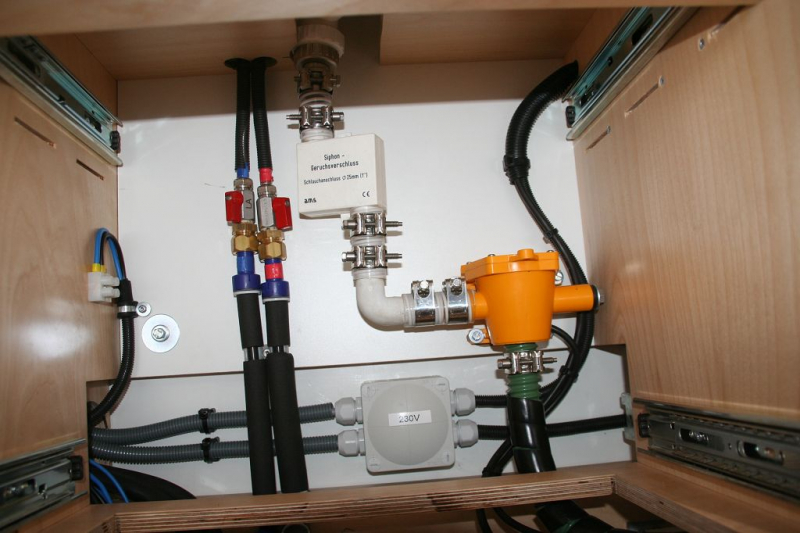

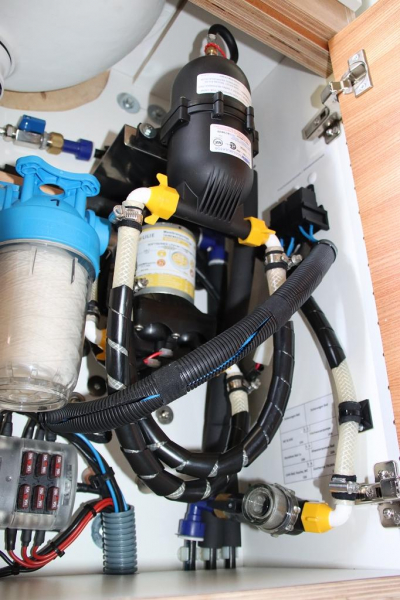

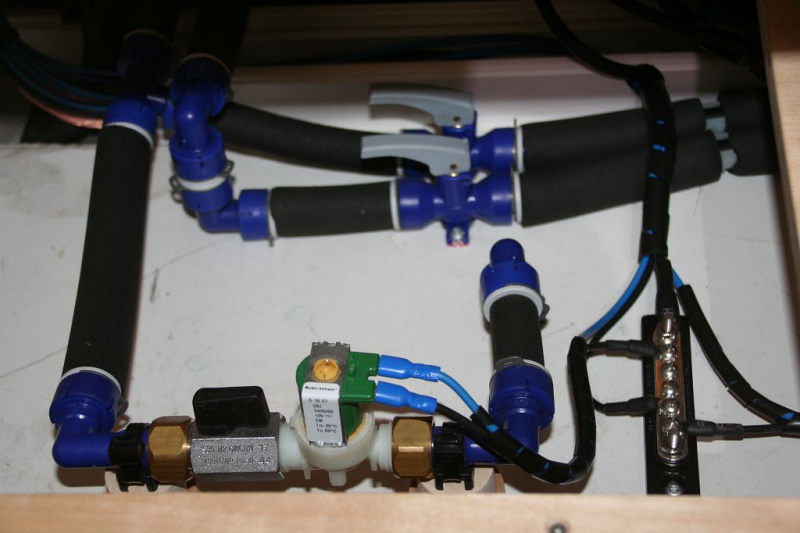

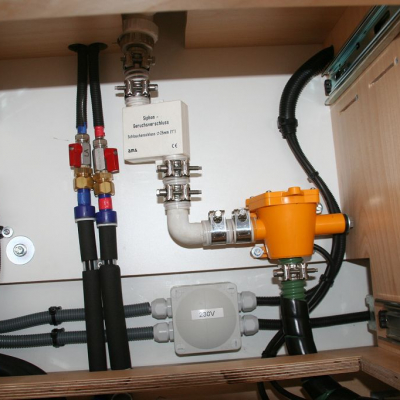

| Wasserführung | Stecksystem REICH UniQuick / LILIE Druckwasserpumpe Soft LP4144 + Shurflo Accumulator 182-202 |
|---|---|

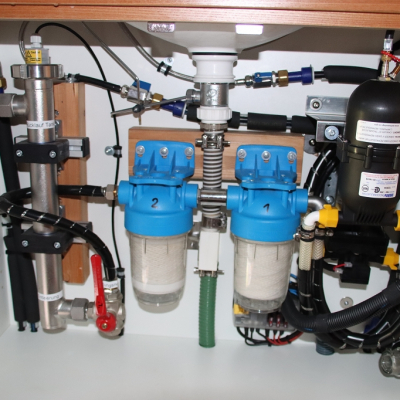

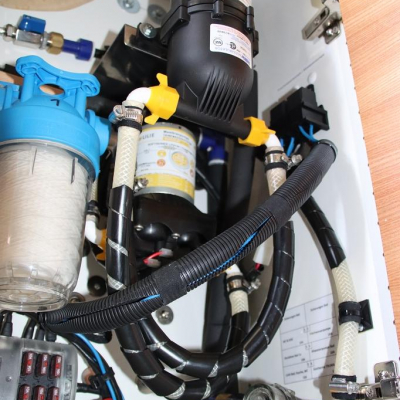

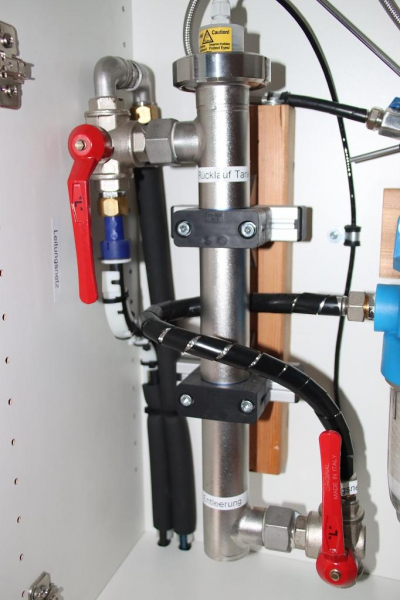

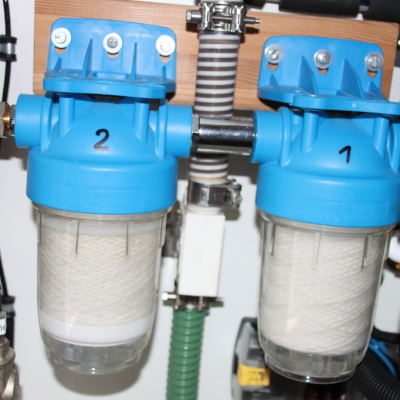

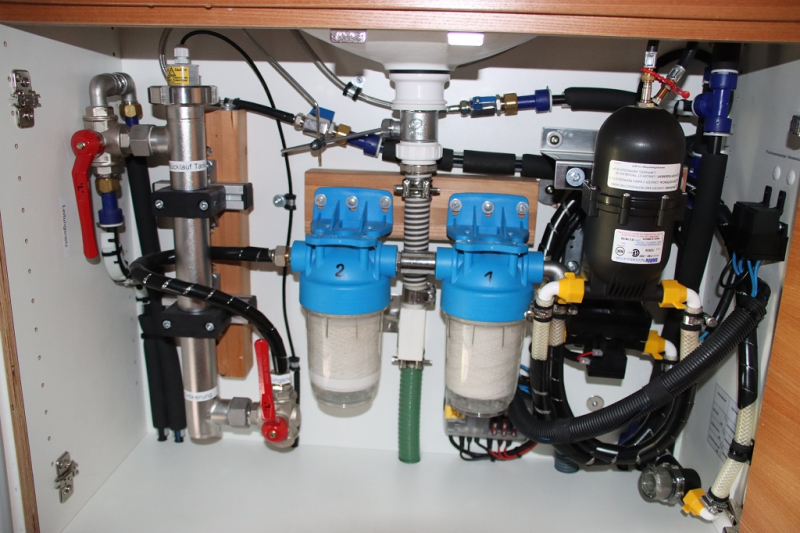

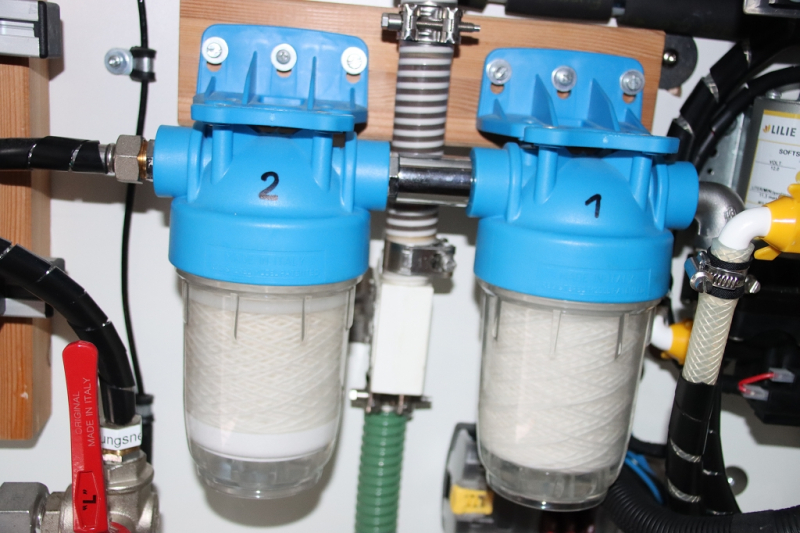

| Wasserfiltersystem | SHURFLO Vorfilter + 2x ATLAS Filter (Faser + Aktivkohle) + PURION UV Filter12V |
| Volumen der Frischwassertanks | 700 Liter, Edelstahl V4A frostsicher innen, doppelt geschweißt, keine Öffnungen unten, Schwallbleche, 4x Putzluken oben |
| Volumen der Abwassertanks | 80 Liter, Kunststoff frostsicher innen + 85 Liter, Kunststoff außen beheizt, beide mit Fernentleerung (Wohnkabine + Fahrerhaus) |
| Sonstiges | |
|

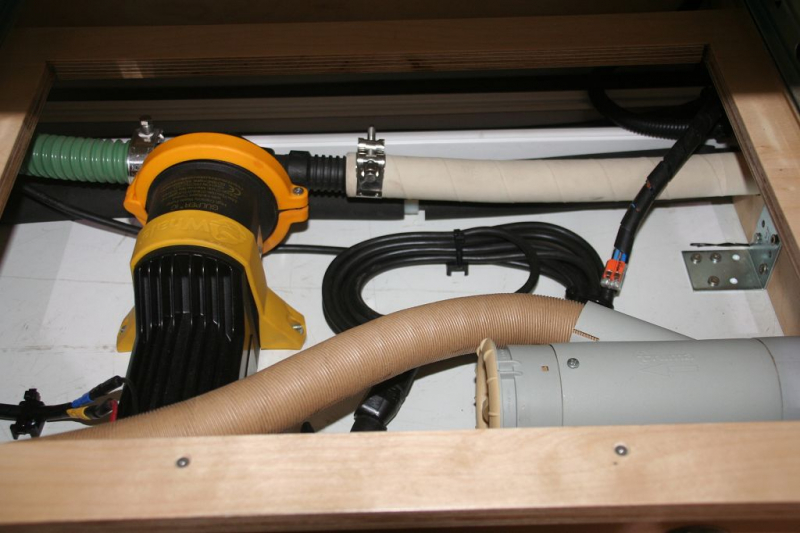

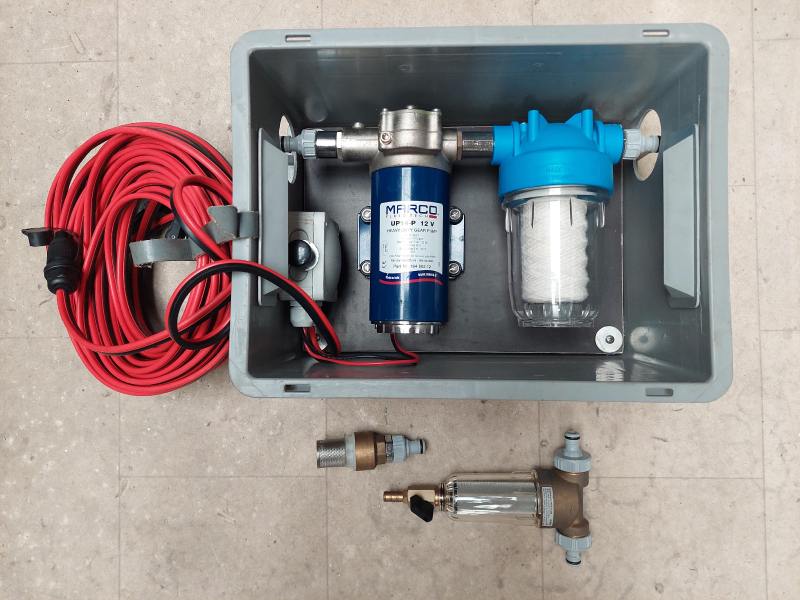

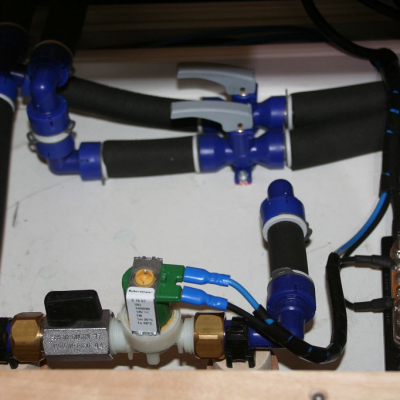

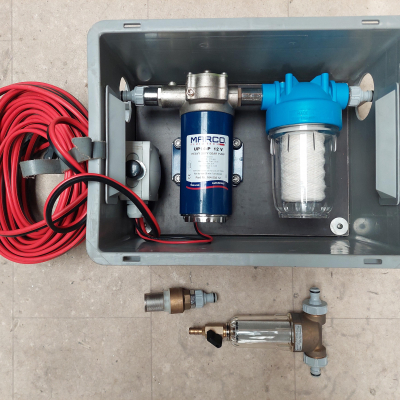

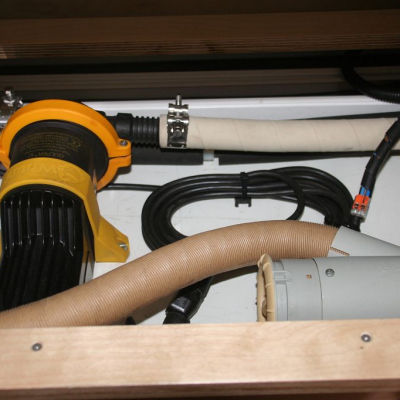

WHALE Grauwasserpumpsystem GULPER 320 1x Küchenbereich, 1x Badezimmerbereich, 1x Entleerung Grauwasser innen, 1x Entleerung Frischwassertank, kein Innentank hat Gewinde oder Öffnungen unten, Außendusche warm / kalt Außenwasserhahn Kaltwasser (innen über Elektroventil absperrbar) Externe Wasserpumpe MARCO UP14-P 12V mit 1x Atlasfiler und Vorfilter. | |

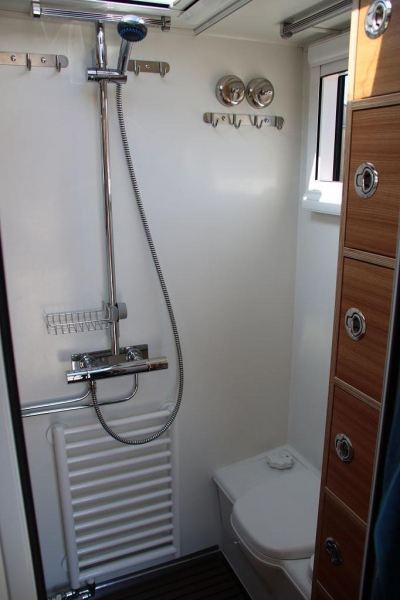

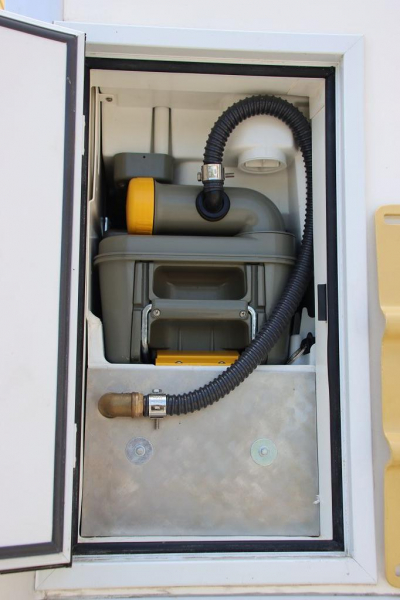

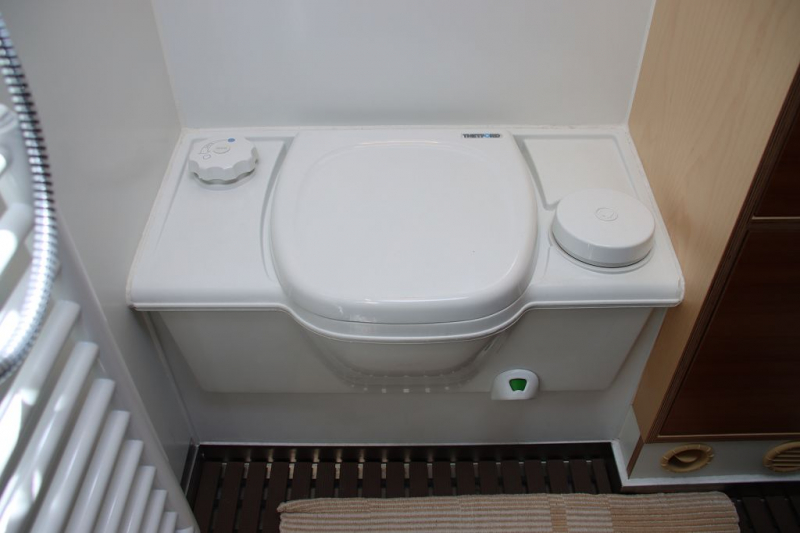

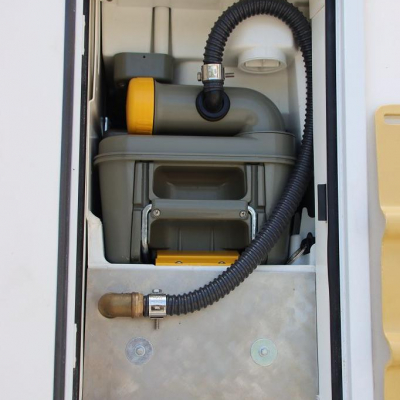

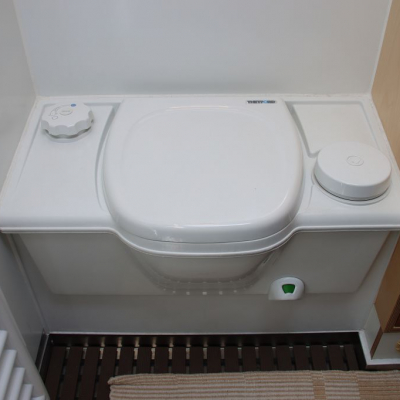

| Hersteller und Art der Toilette | THETFORD Casettentoilette C4 mit SOG II Absaugung |
|---|---|
| Kapazität Fäkalientank | 3x THETFORD Kasetten je 19 Liter |

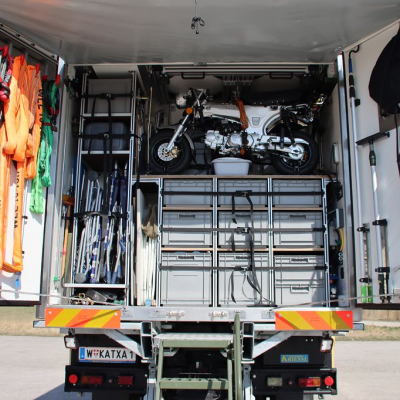

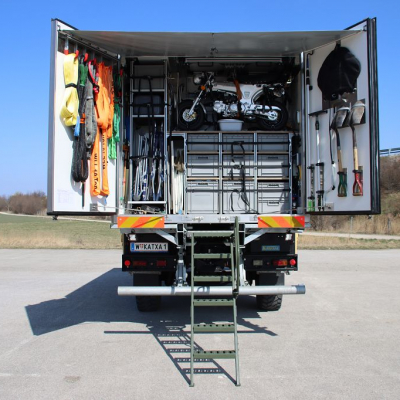

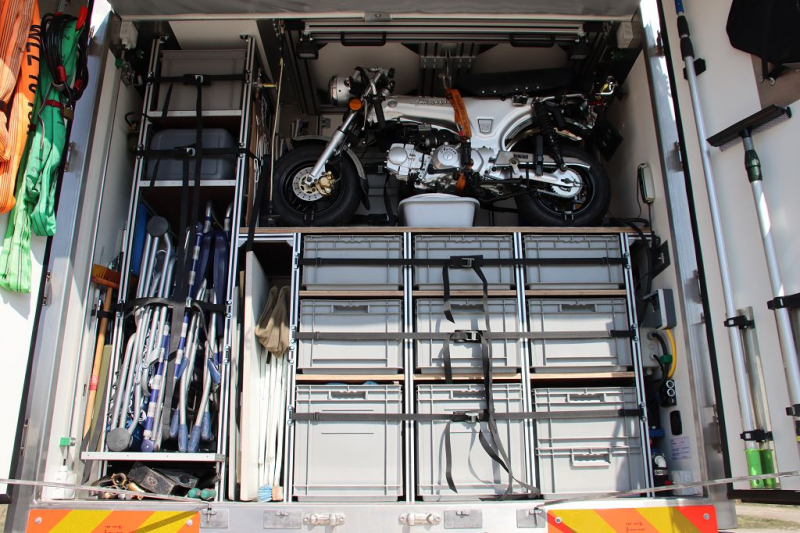

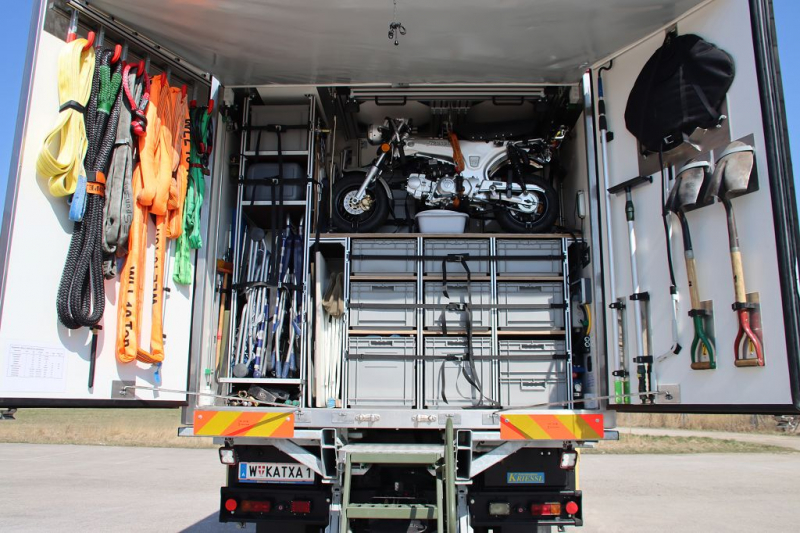

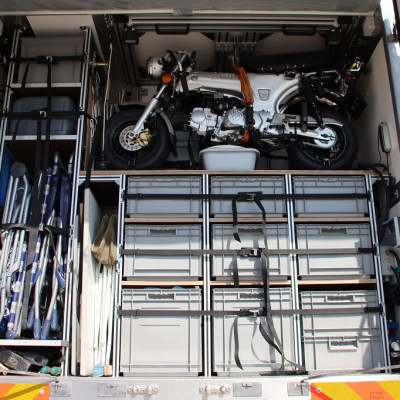

| Heckträger | Heckstaubox mit 3.120 Liter Volumen, Deckenkran innen für SKYTAM Skymax 125 |
|---|---|
| Dachgepäckträger | 2x Zargesboxen am Fahrerhausdach mit 495 Liter Volumen |
| Stauboxen | 4x Stahlstauboxen BW 1.142 Liter Volumen |

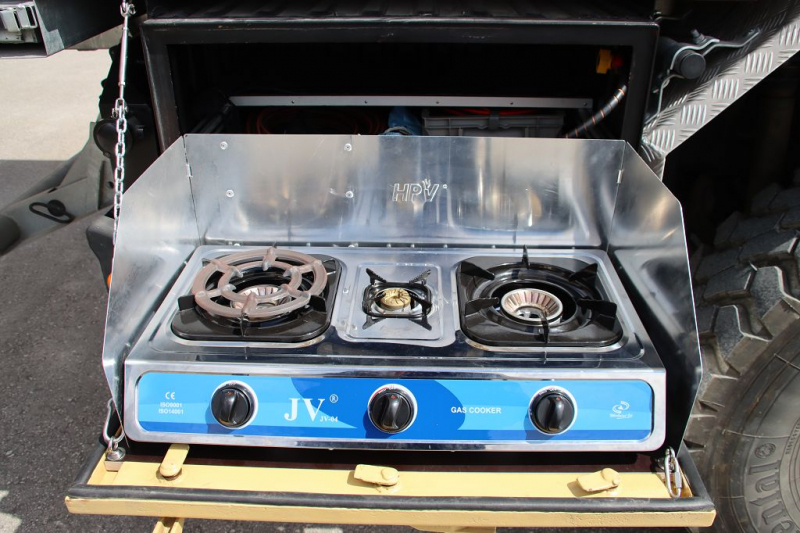

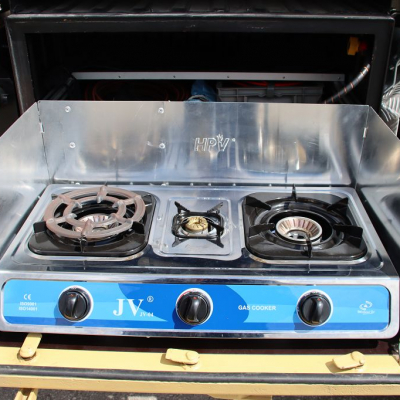

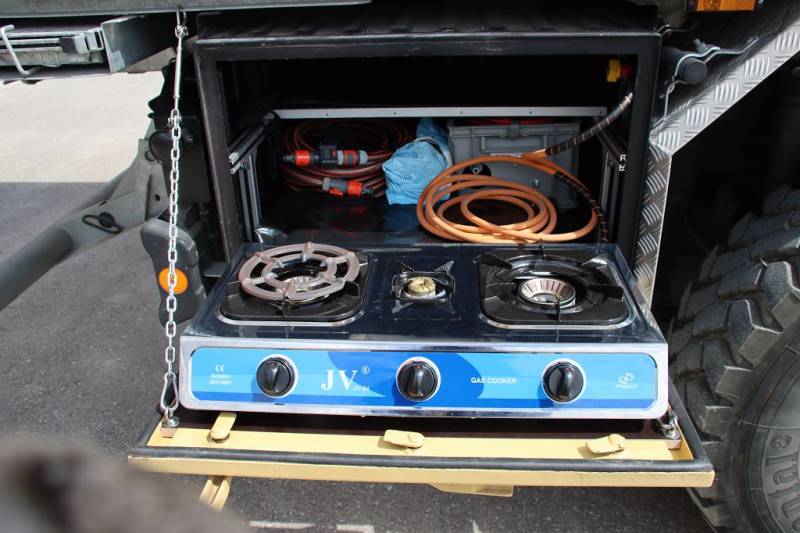

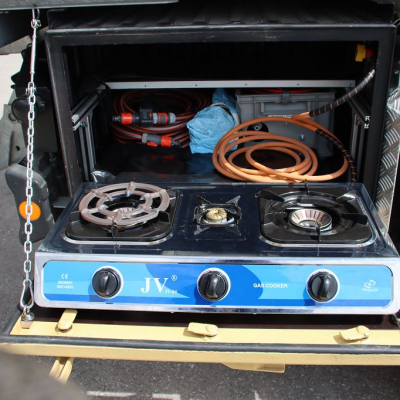

| Außenkochstelle | CAGO JV 04 Gaskocher 3-flammig aus Edelstahl 8 kW mit Windschutz |
| Markise | 1x THULE OMNISTOR 8000 mit 4,5 Meter |
| Sonstiges | |
|

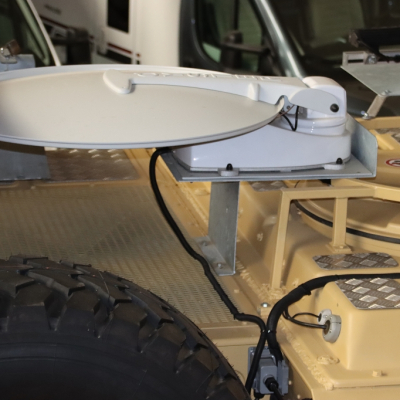

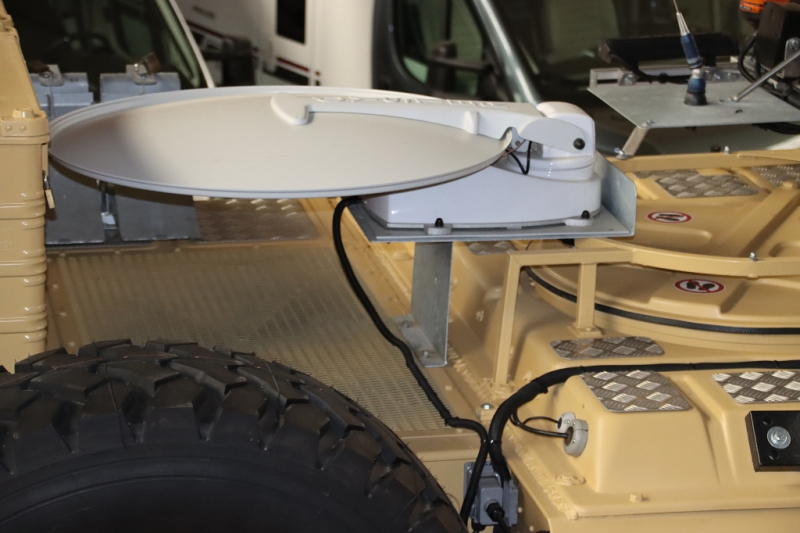

Motorrad SKYTEAM Skymax 125 Digital SAT Anlage TEN HAAFT Oyster Vision 85cm Single Skew | |
