Josias und Annagreth Jenny`s Traumfänger ( Dreamcatcher) (#1621)

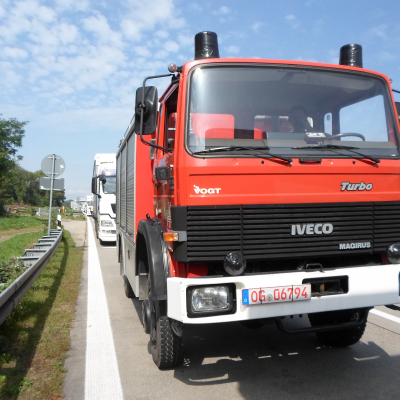

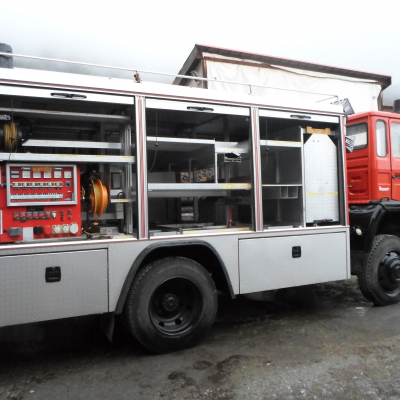

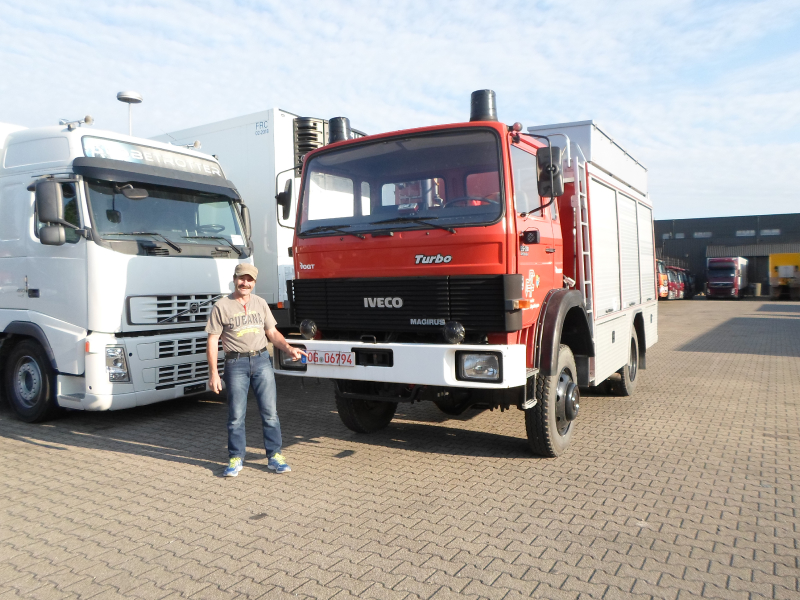

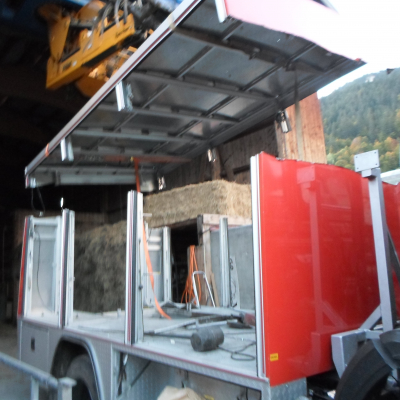

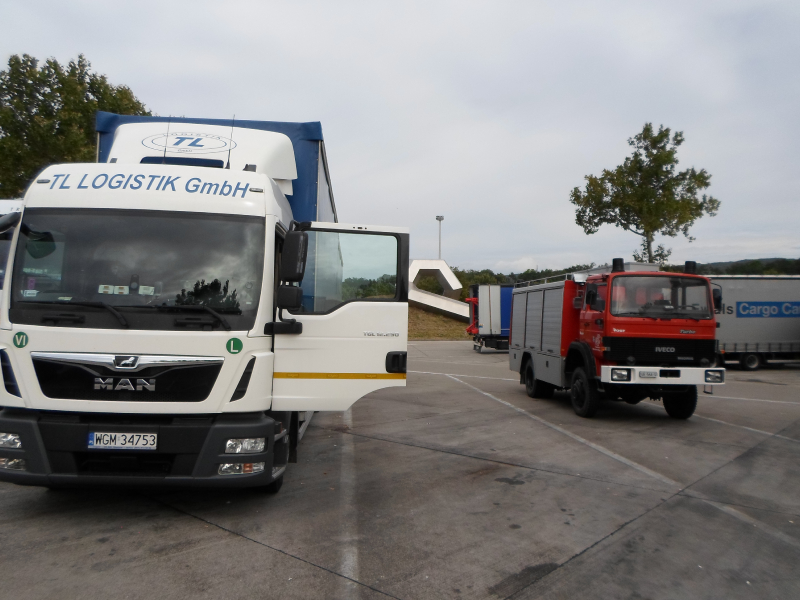

Seit August 2019 sind Wir "stolze" Besitzer eines IVECO-Magirus Feuerwehrrüstfahrzeug. In den nächsten zwei bis drei Jahren soll es zu einem WoMo ausgebaut werden. Noch bewirtschaften wir einen Bergbauernbetrieb mit einem Regionalprodukte Laden. Dieser heisst "Bärg-Pur = Berg-Bauer oder auch Produkte Pur vom Berg. Das ganze Projekt soll unter dem Slogan "Bärg-Pur on Tour" stehen. Spätestens ende 2023 soll die Jungfernfahrt stattfinden. Unser LKW hat den Namen Dreamcatcher erhalten, weil das ein Lebenstraum von uns ist.Nach einem Jahr Unterbruch(März 22-März 23) infolge zweier Rückenopperationen geht es nun wieder weiter mit dem Ausbau.

Allgemeine Angaben

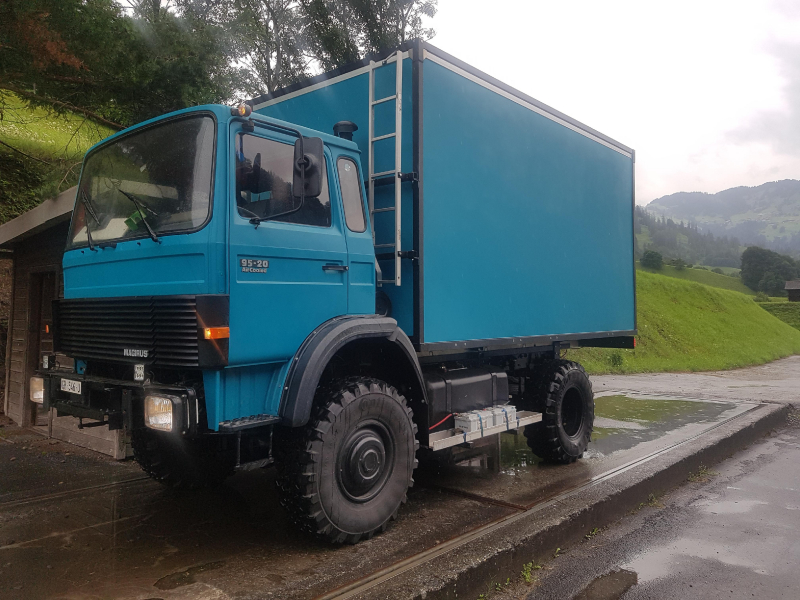

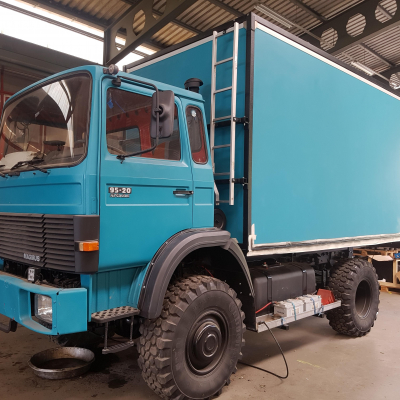

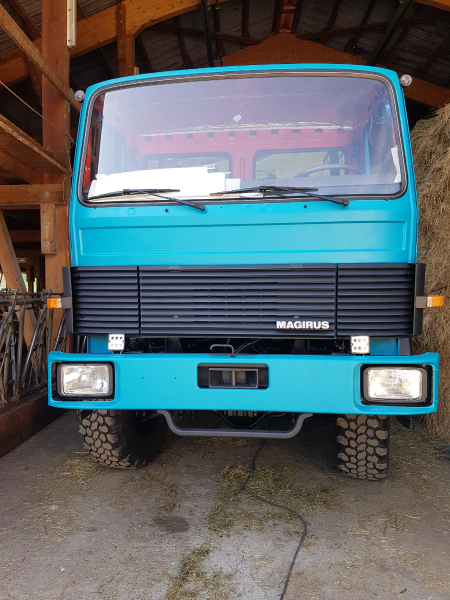

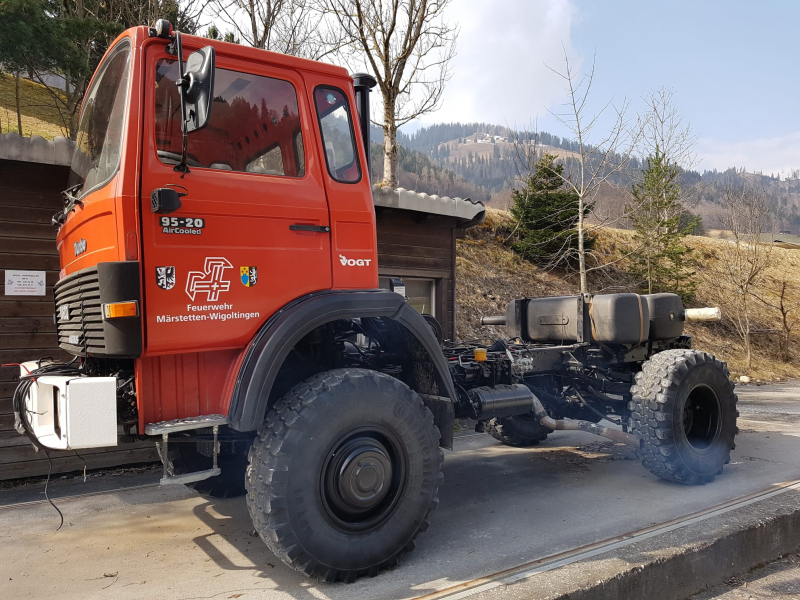

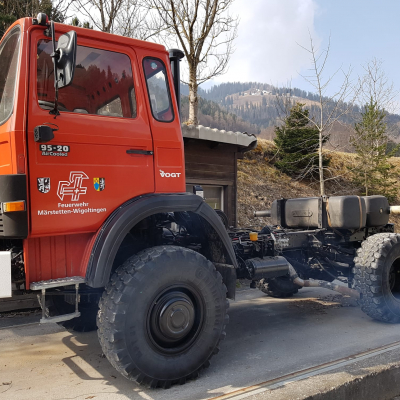

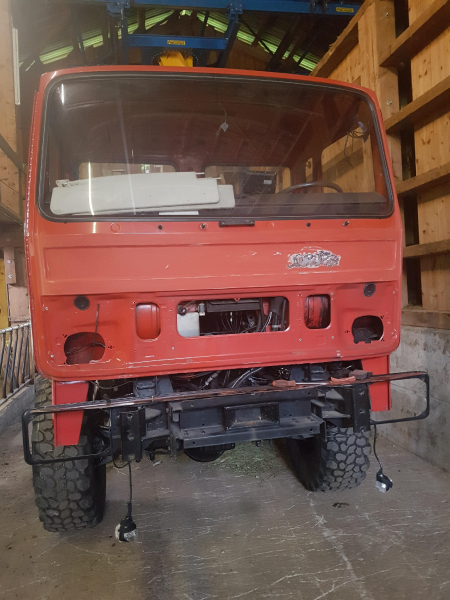

Fahrzeughersteller und Typ	IVECO-Magirus 95-20
Name des Halters	Josias und Annagreth Jenny
Land der Zulassung	Schweiz
Baujahr	1990
Fahrzeug steht zum Verkauf?	Nein

Motor

Sonstiges
Motortyp	Deutz Luftgekühlt
Hubraum	6125
Zylinderzahl	6
Motorleistung in PS	192
Drehmoment	620 bei 1650 u/min

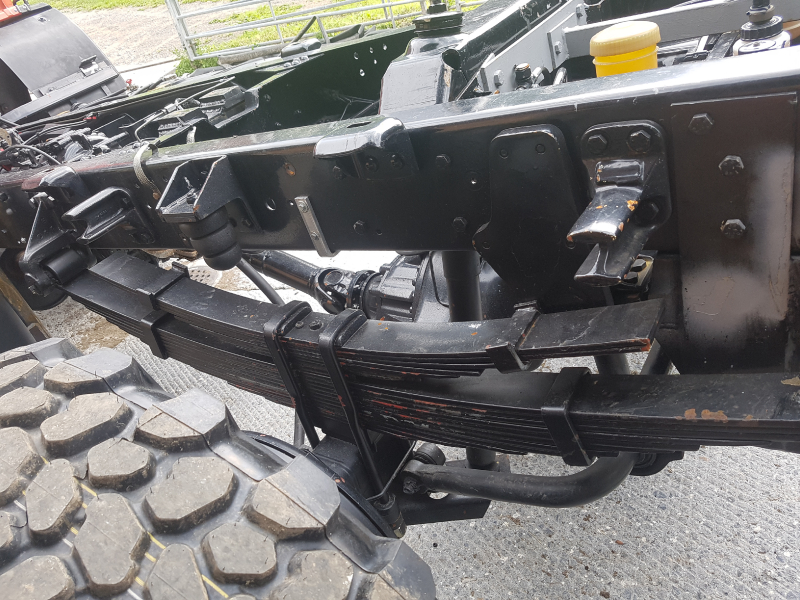

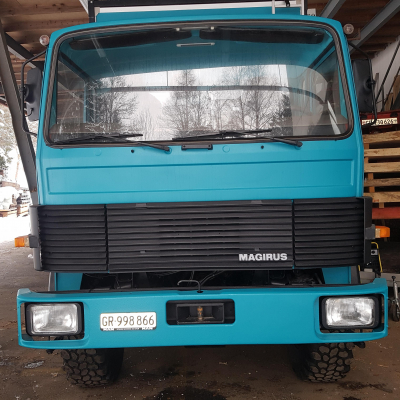

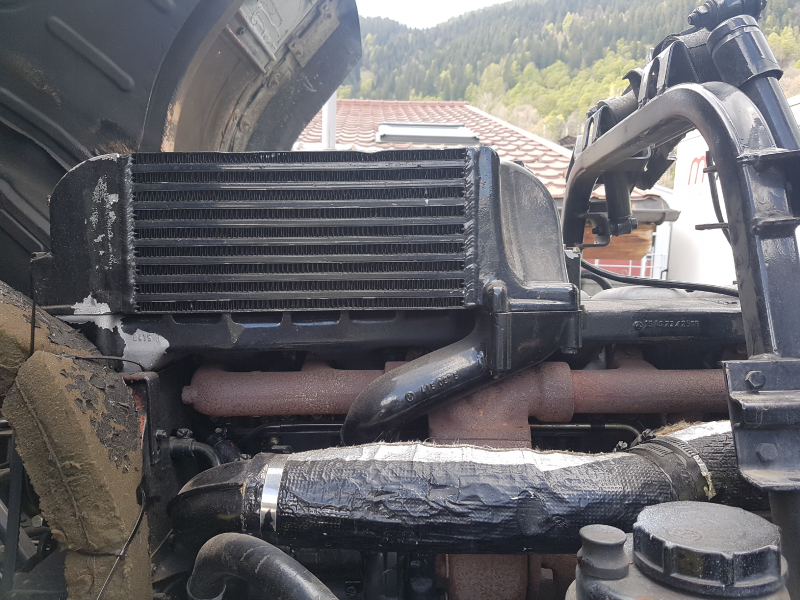

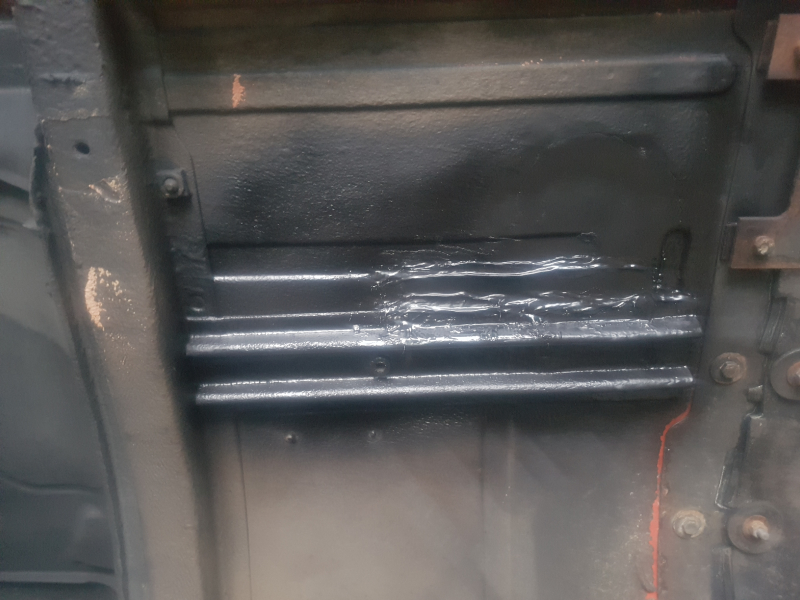

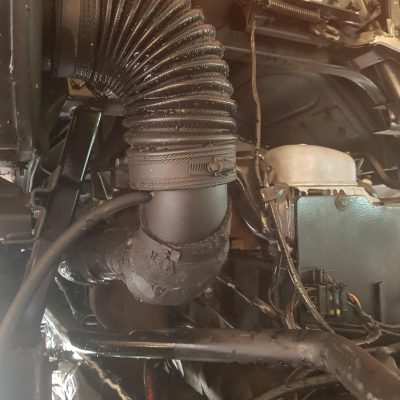

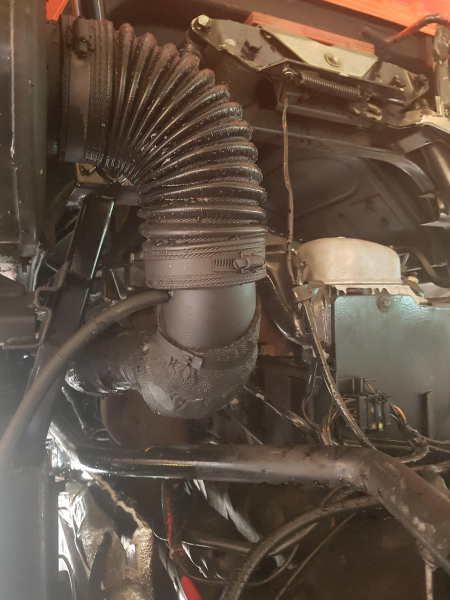

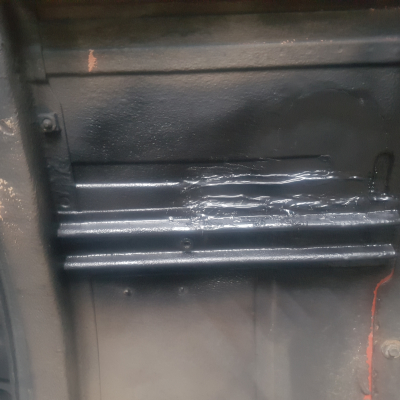

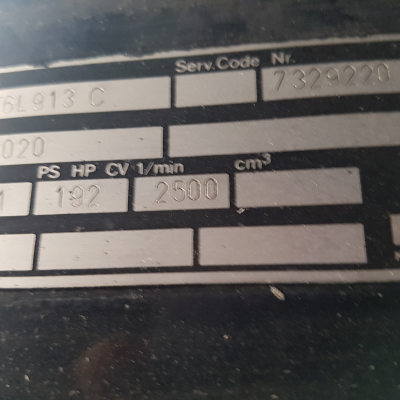

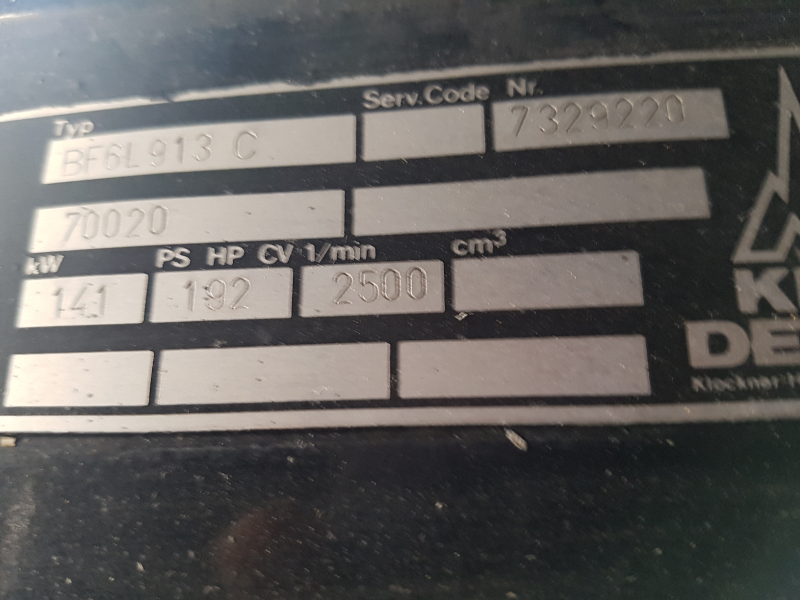

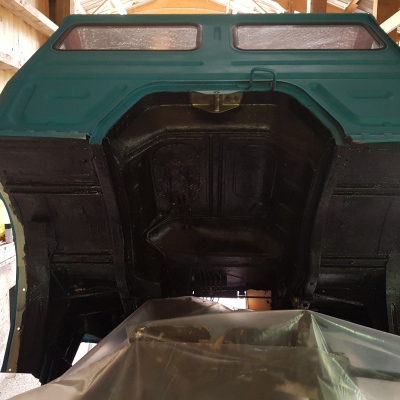

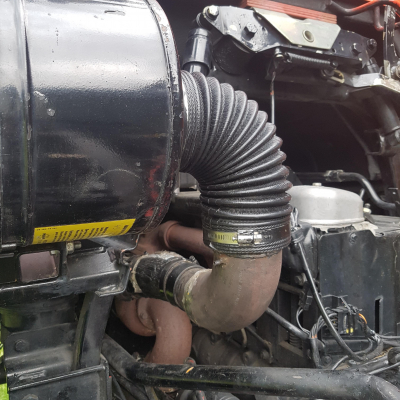

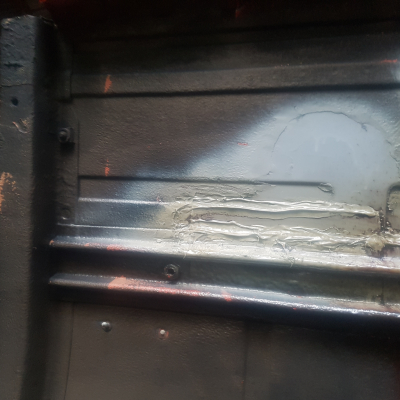

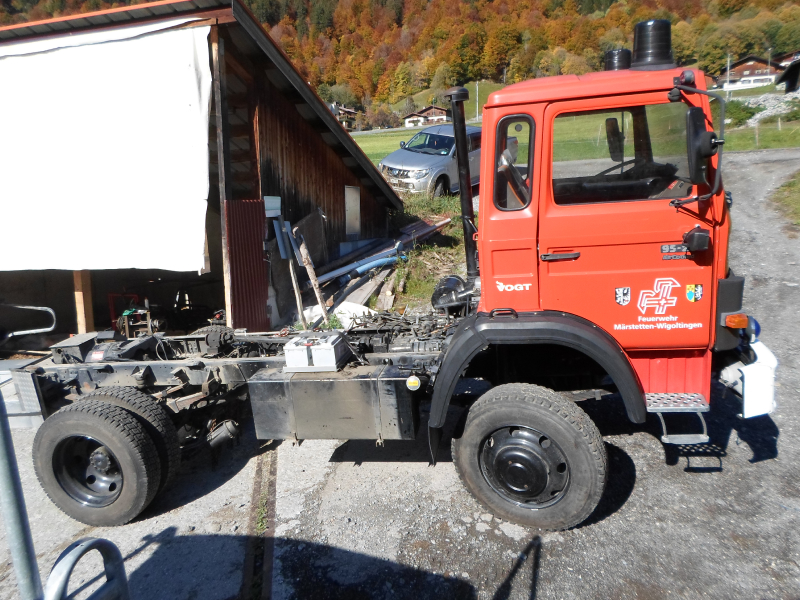

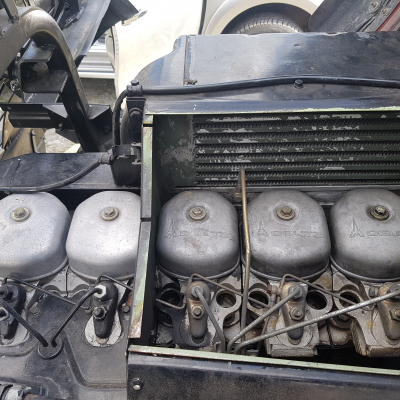

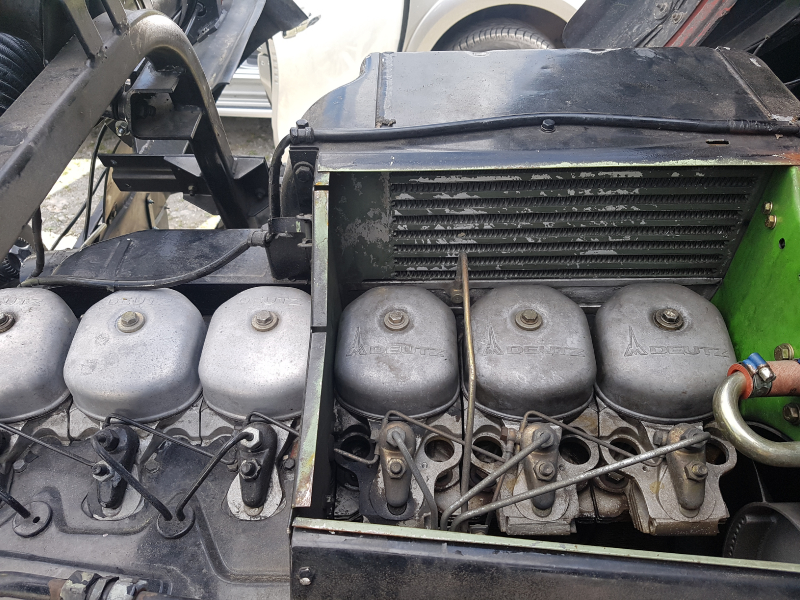

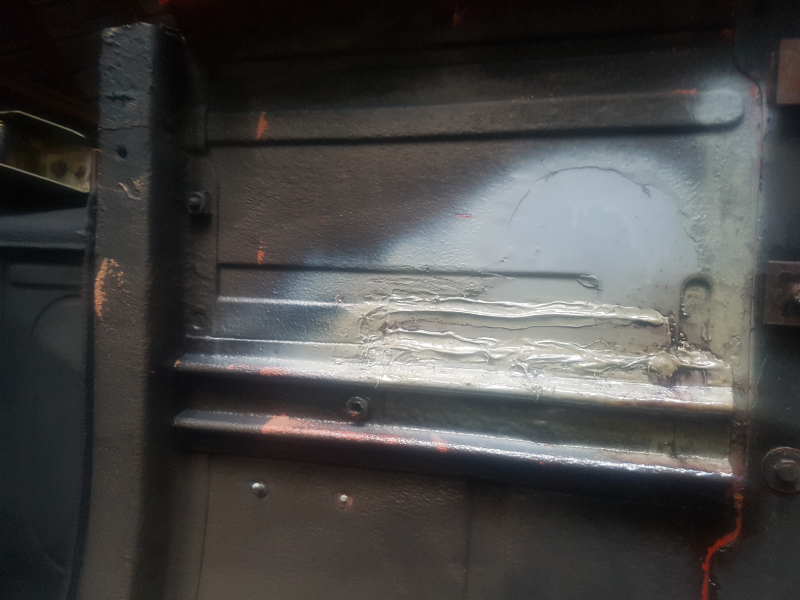

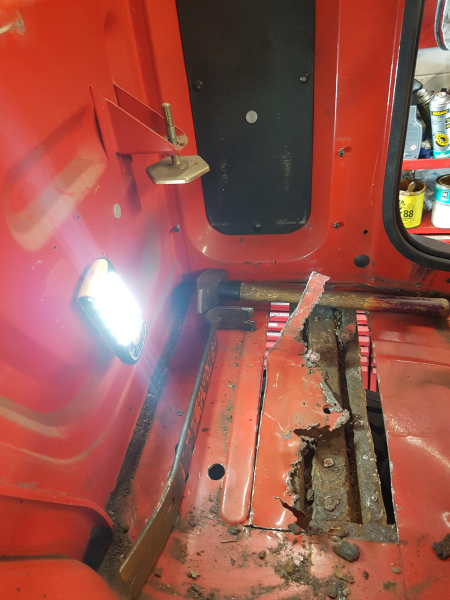

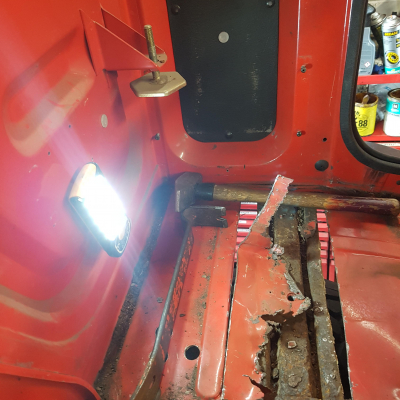

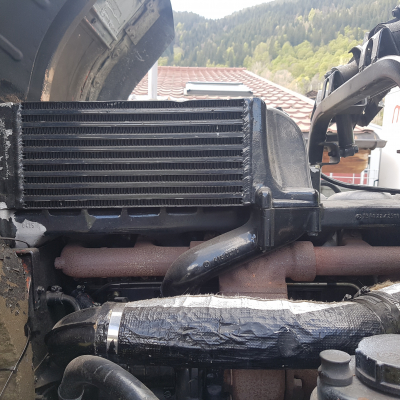

Die Grundbasis dieses Fahrzeuges ist der IVECO-Magirus 80-16. Dieses Fahrzeug wurde speziell für die Feuerwehr auf 9.4 T aufgelastet. Dien Hinterachse erhielt ein zusätzliches Blattfeder-Packet. Motorenleistung von 160 auf 192 PS erhöht (Ladeluftkühler. erhöhter Einspritzdruck). Motorentyp: BF6L 913C .Der LKW hat jetzt 22`000 Km. ( Also gerade mal eingefahren.) Absolut kein Rost. In der Zwischenzeit wurde unter den Sitzen doch noch etwas Rost gefunden. Währe ja zu schön gewesen.So wie er da steht MFK tauglich.Da es sich ja um einen Luftgekühlten Motor handelt, und dieser zur Temparaturmessung des Motorenöls nur eine einfache Glimmlampe ( ungenaue Angabe) hat , wird diese durch einen hochwertigen Temparaturfühler mit LED Anzeige ersetzt.

Fahrgestell

Sonstiges
Radformel (4x2, 4x4, 6x6, 8x8)	4x4 mit Geländeuntersetzung
Radstand	3,20 m

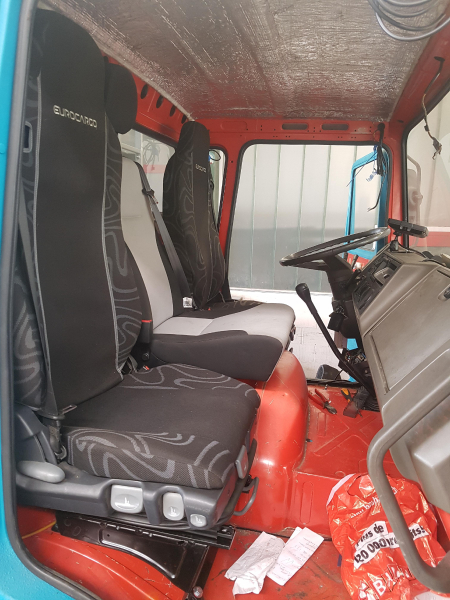

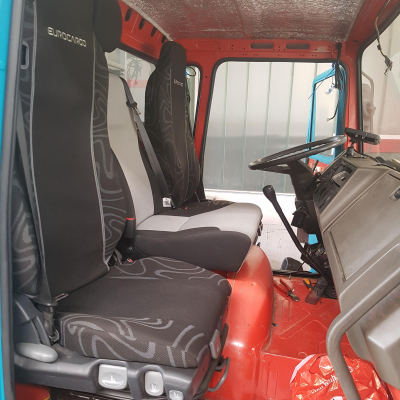

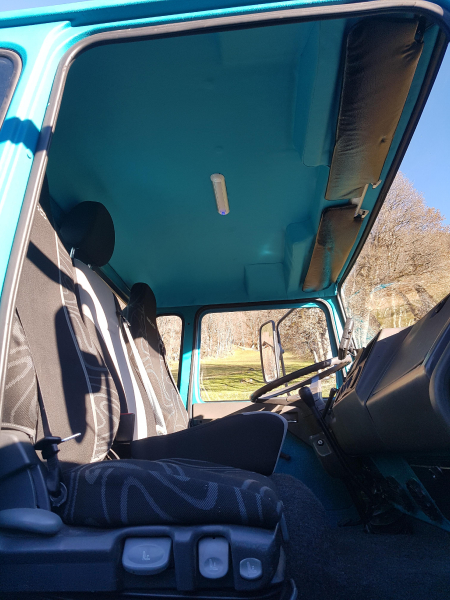

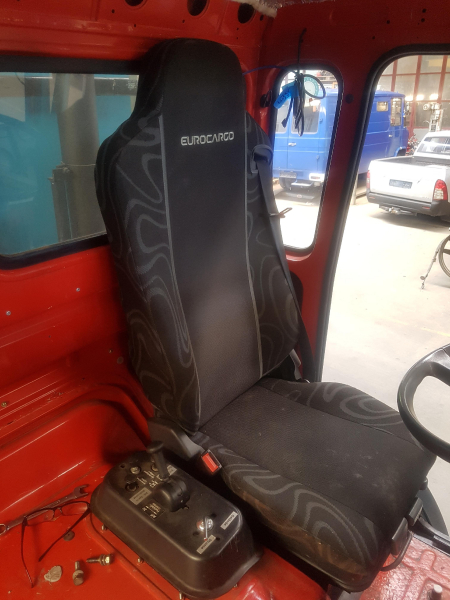

Anzahl der zugelassenen Sitze	3 es sind 5 geworden

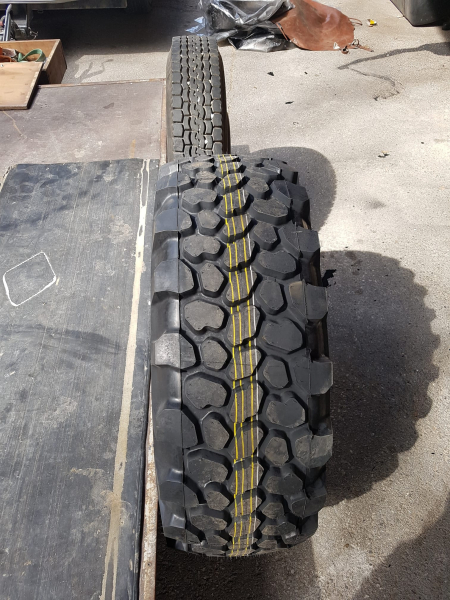

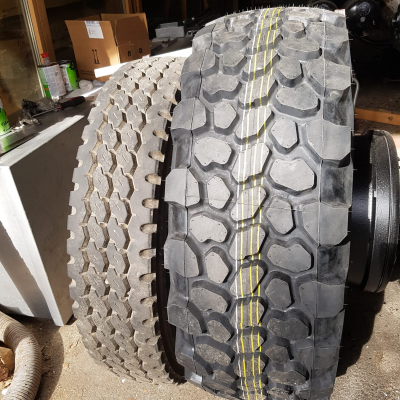

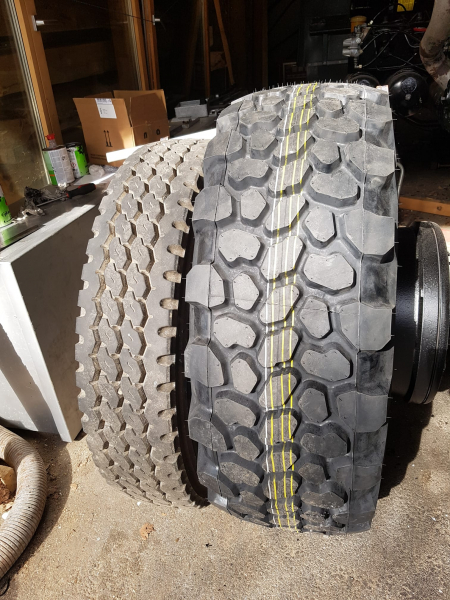

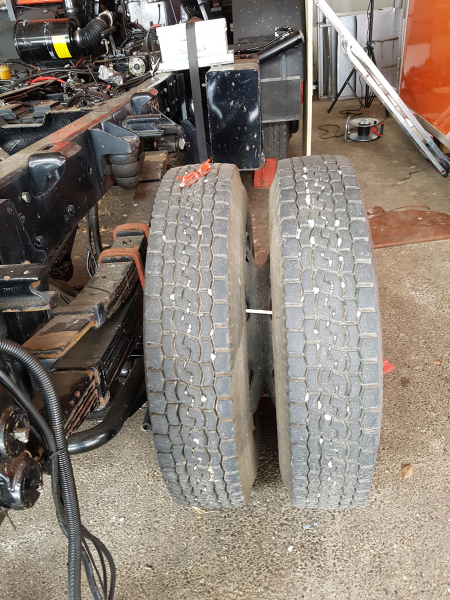

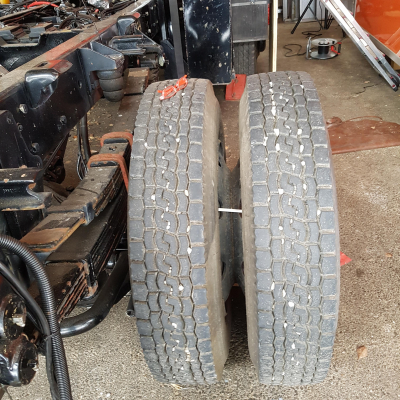

Reifengröße	Noch 9R22.5( hinten Zwillingsbereifung) es gibt14.5 R 20 MPT oder 365/80 R 20. Ich nehme jetzt definitiv Mitas MPT 20 365 / 80 R 20. Für unsere erste Tour durch Europa sollten die passen. Weltweit aber eher schwierig zu bekommen. Werde dann das Fahrzeug ev. auf eine andere Dimmension umbereifen. Diese Bereifung ist aber als bewilligt eingetragen und sollte daher keine Probleme bereiten. In der Landwirtschaft setze ich schon lange auf die Marke Mitas. Ich bin der Meinung, dass hier Preis/Leistung stimmt. Hoffe dass es beim LKW dann auch so ist.Leider hatte die Firma Mitas Tschechien einen grossen Lieferengpass und die Reifen sind momentan nicht erhältlich. Nun gabs halt Continental. Sicher auch ein sehr guter Reifen, aber etwas teurer.

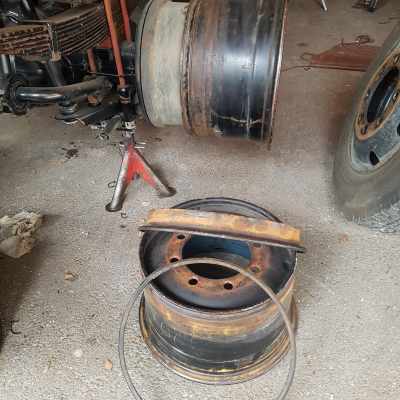

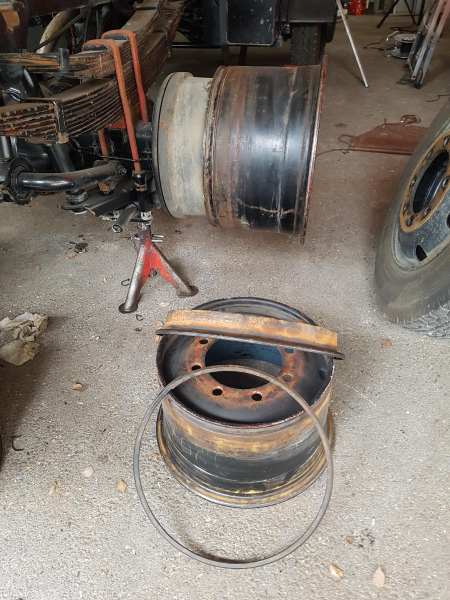

Felgen	11 x 20 SDC ET 120

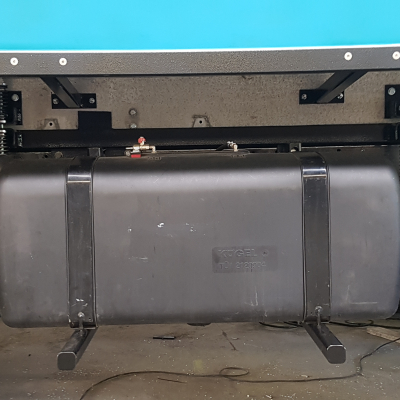

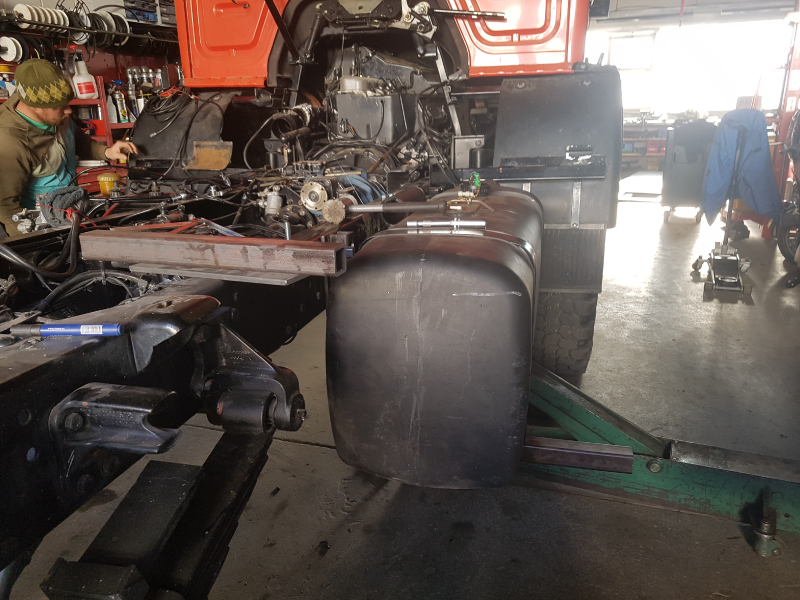

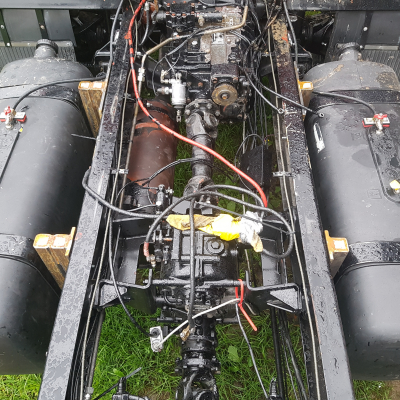

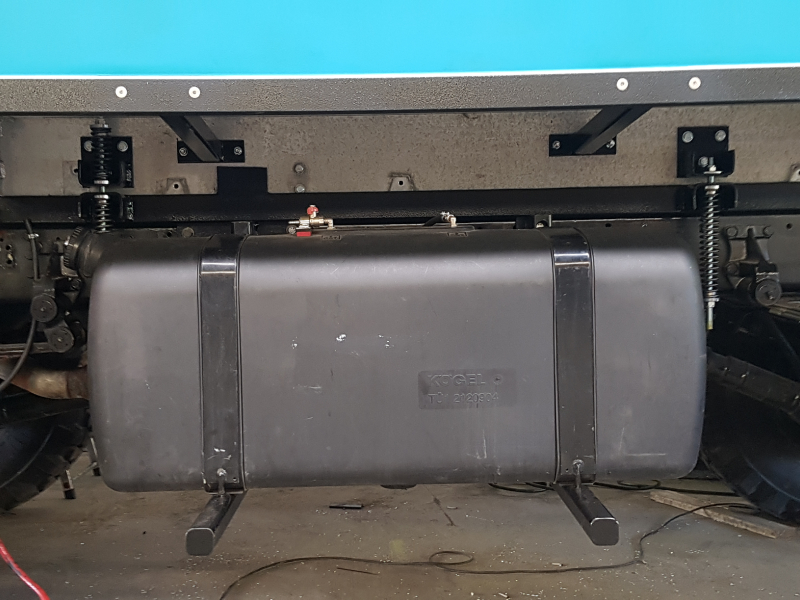

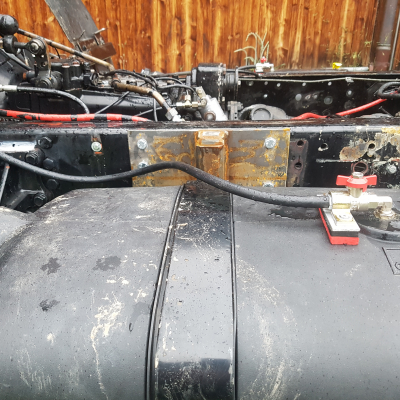

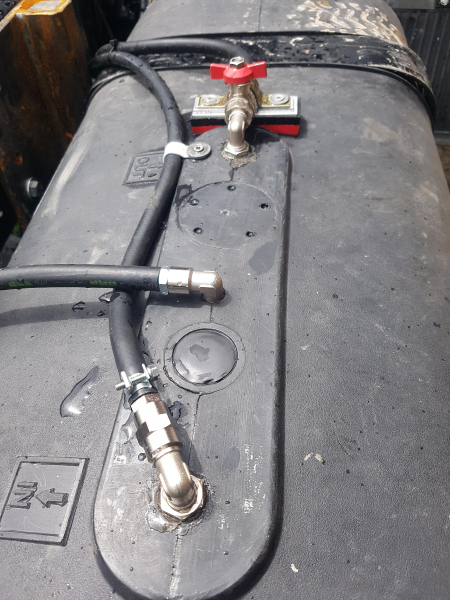

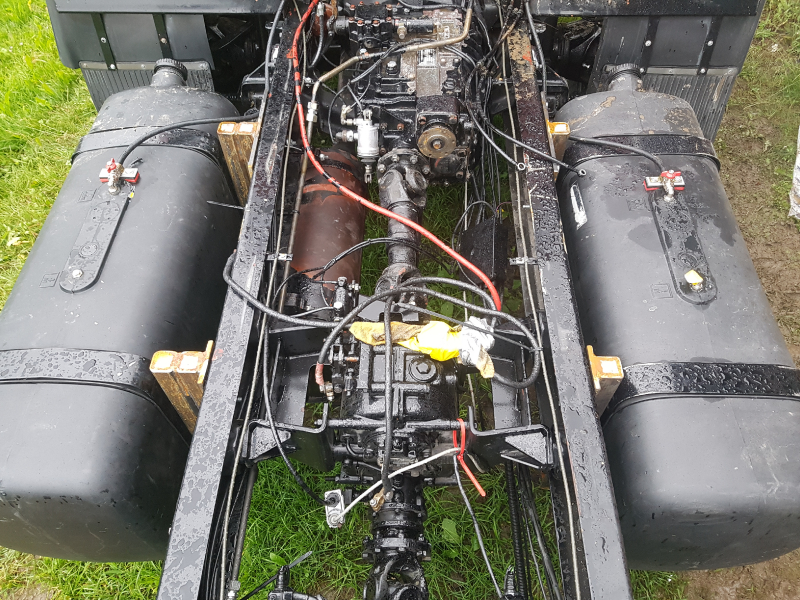

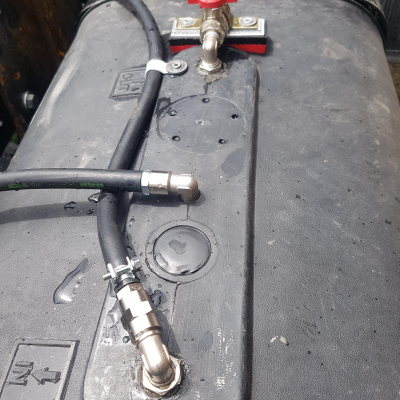

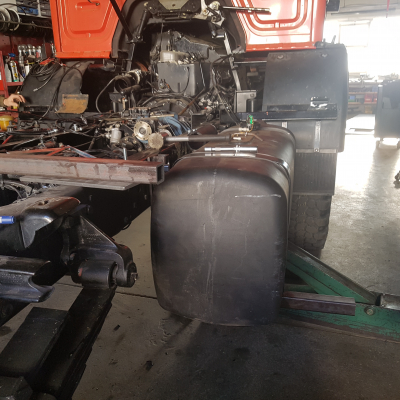

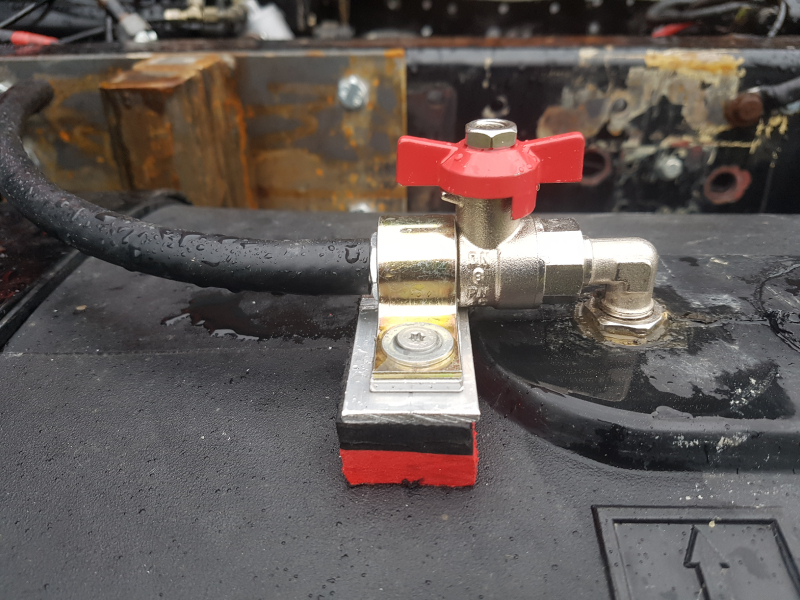

Tankkapazität	480 ltr. (2 x 240 ltr.). Es kann bei bedarf der alte 120 ltr. Tank montiert und angeschlossen werden,dann total 600 ltr.
Dieselfilter	Ja

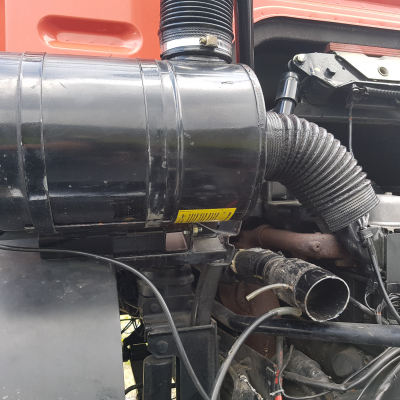

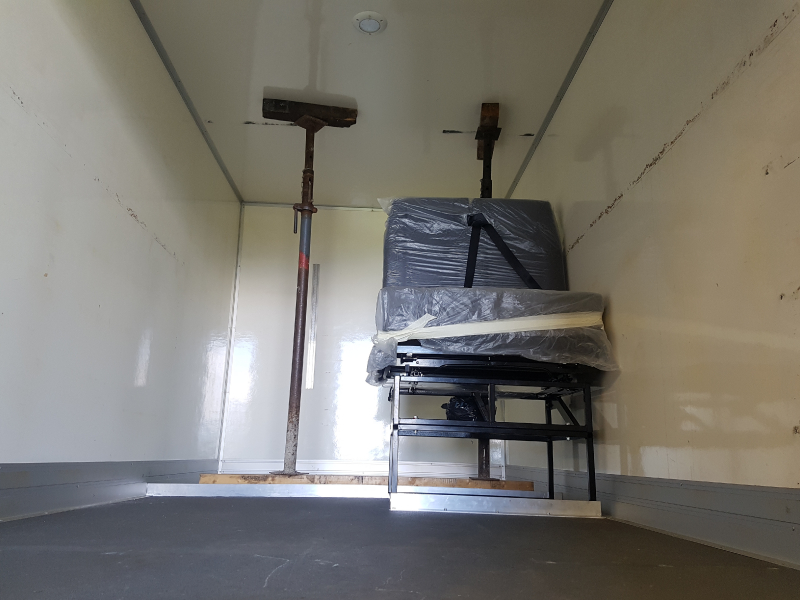

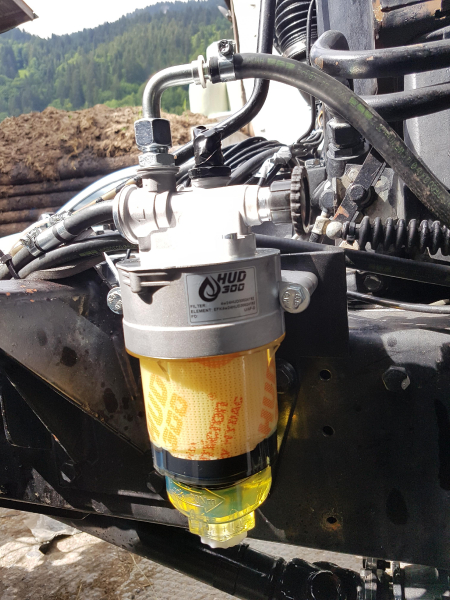

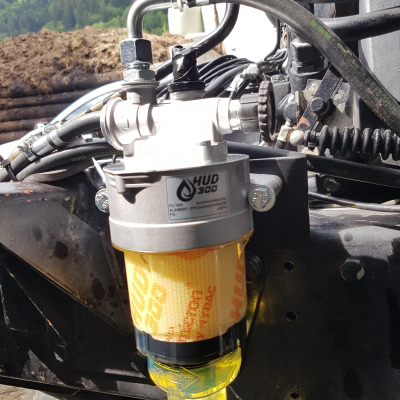

Die zwei Sitze mit Sicherheitsgurten im Koffer werden wohl die grösste Herausforderung ergeben. Habe dieses Problem mit dem Technischen Dienst unserem Motorfahrzeugkontrollamt besprochen und eine Lösung gefunden die passt. HUD 300 Dieselfilter
Allrad zuschaltbar oder permanent	permanent
Differenzialsperren	zuschaltbar längs und hinten

Aufbau

Sonstiges

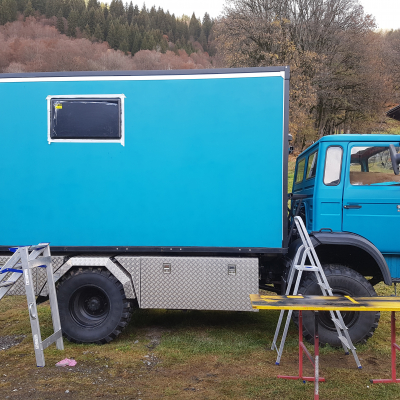

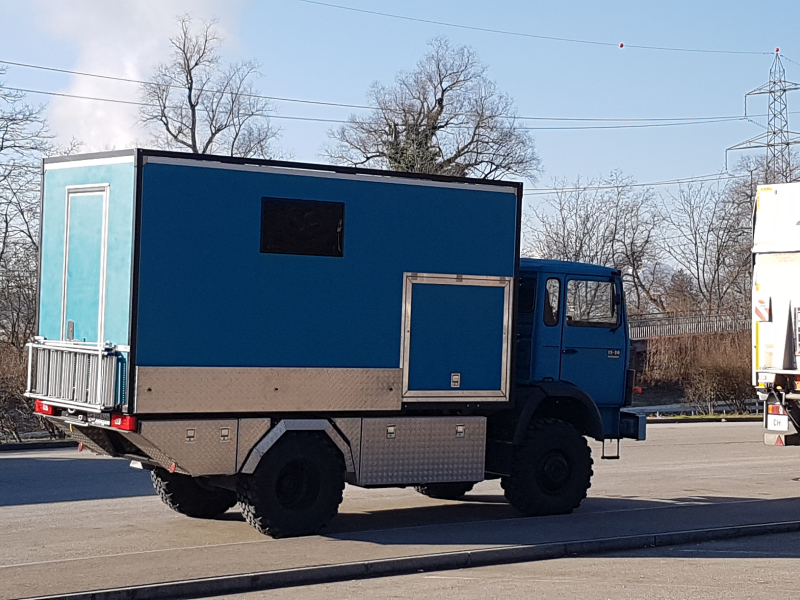

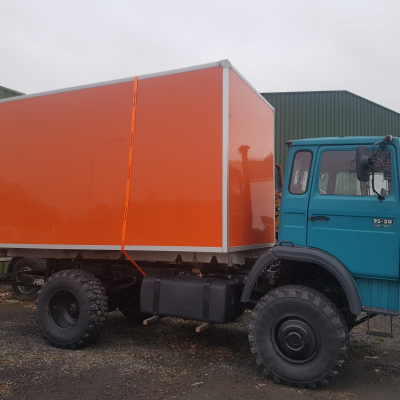

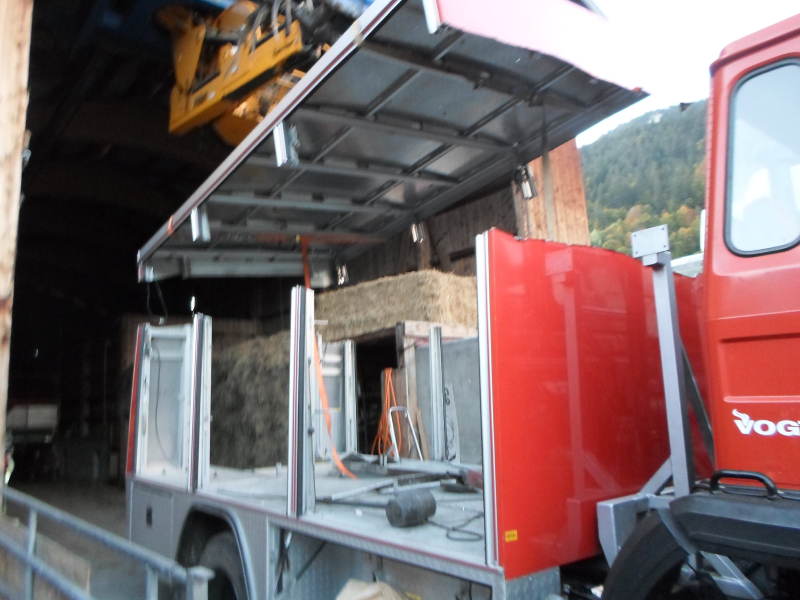

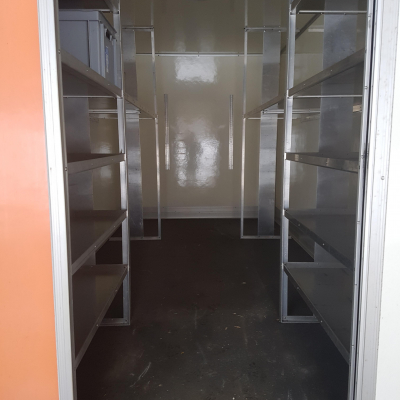

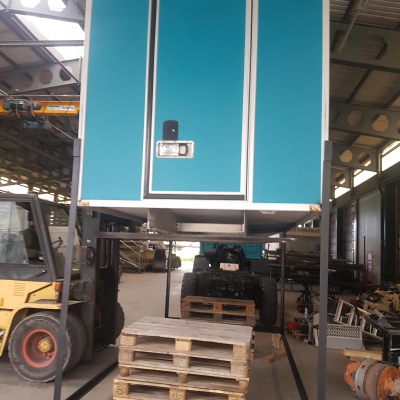

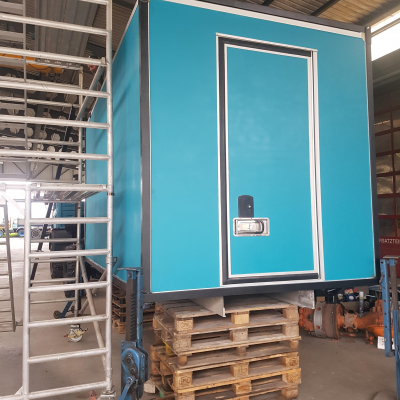

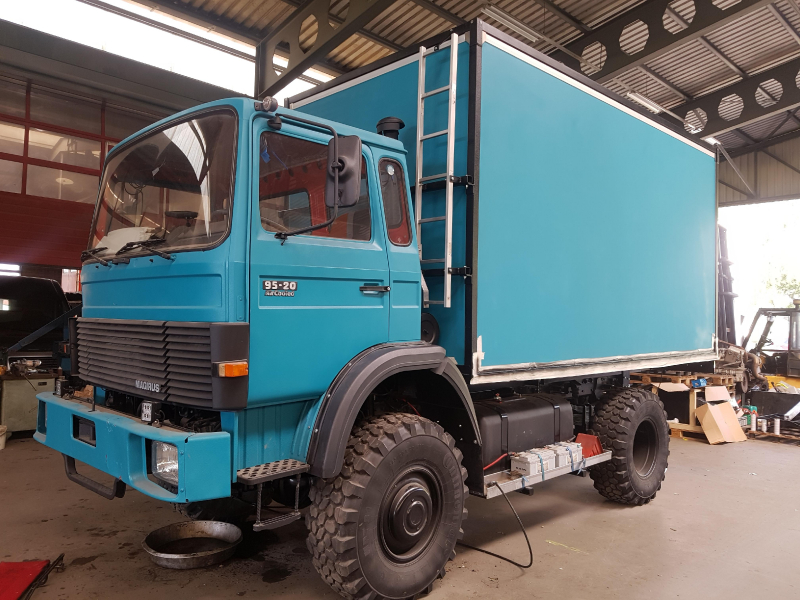

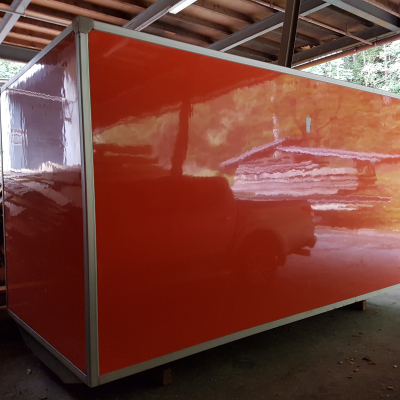

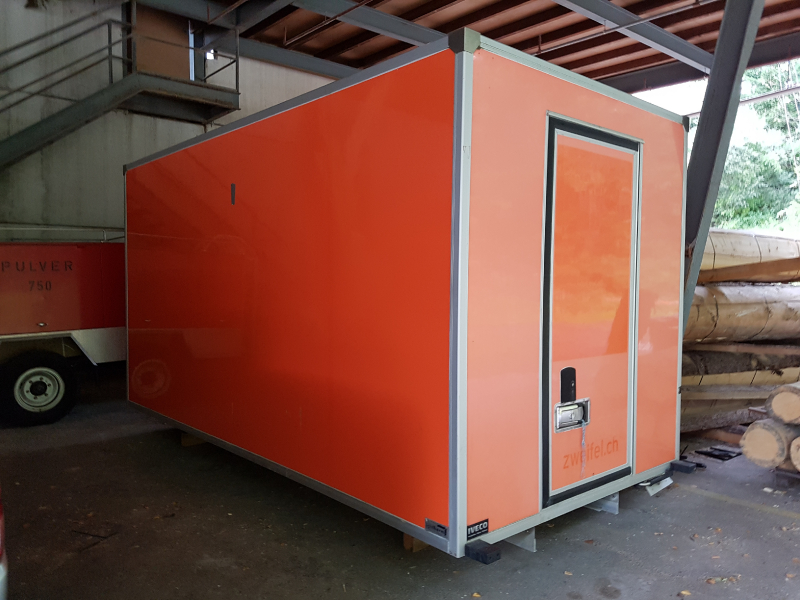

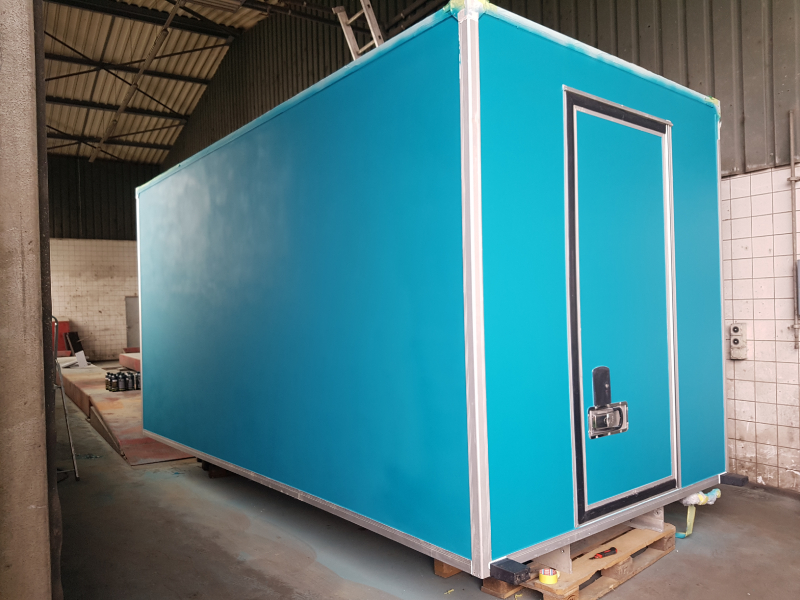

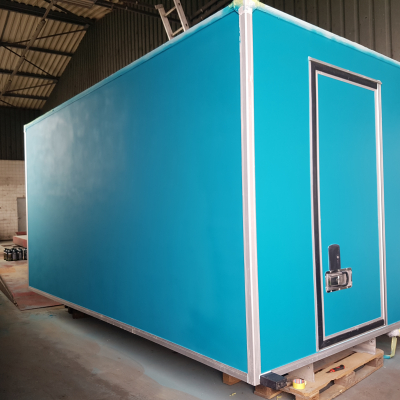

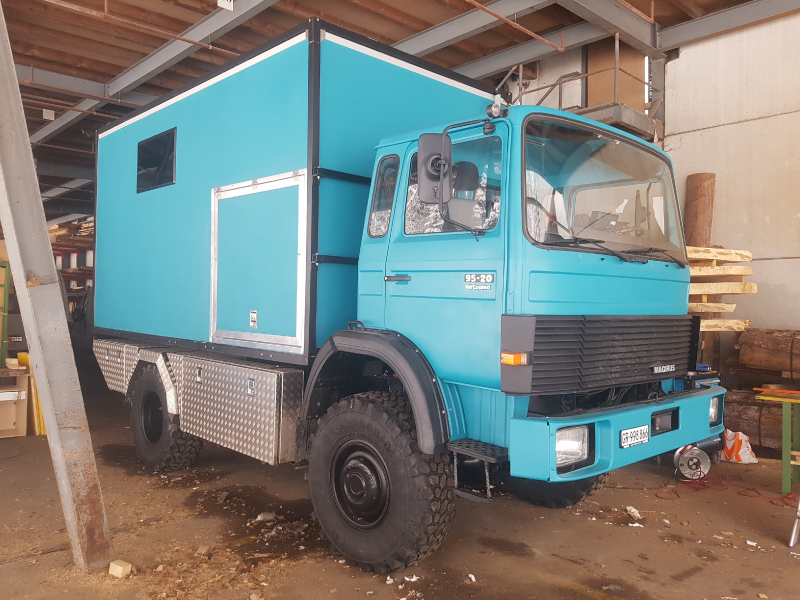

Aufbauhersteller	Ligtherm Koffer von Krapf
Kabinenmaße (Innen)	L :4.37 m B: 2.12 m H: 2.19
Kabinenmaße Abmessungen (außen)	L: 4.42 m B: 2.19 m H: 2.27 m

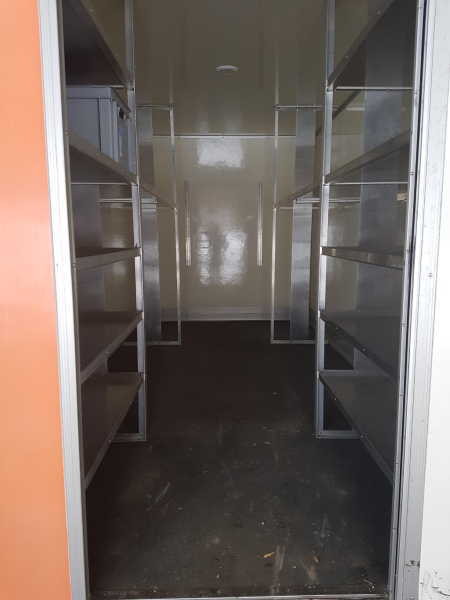

Material der Kabine	GFK Paneelen. Wände 30 mm, Boden 50 mm isoliert, mit Palettenrolli befahrbar.
Anzahl der Schlafplätze	2 a 1900 x 700 + 2 Notschlafstellen

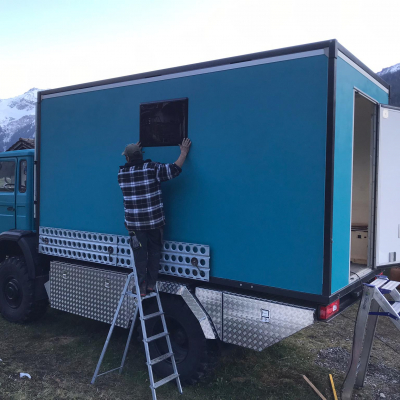

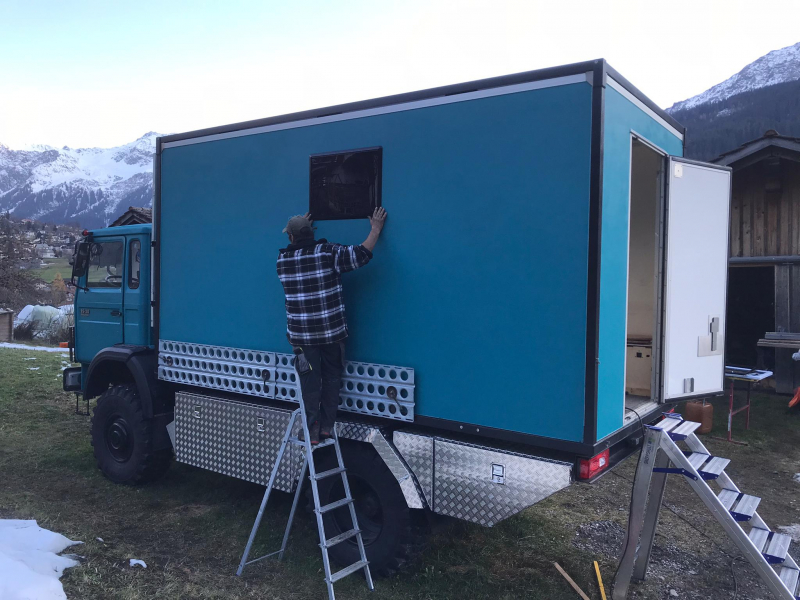

Fenster	Habe mich bei den Fenstern anderst entschieden. Die Bekannten Spitzenanbieter sind mir einfach zu teuer. Habe nun Bellunafenster gekauft 1x 900x500 beim Sitzplatz, 1x 700x500 für Küche, 1x600x400 beim Bett und 500x350 im WC/Dusche..

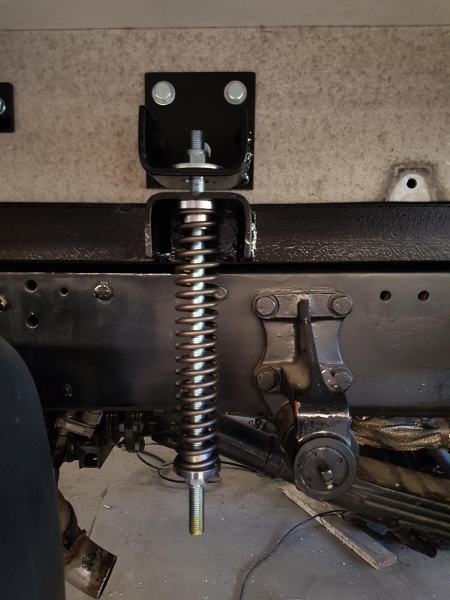

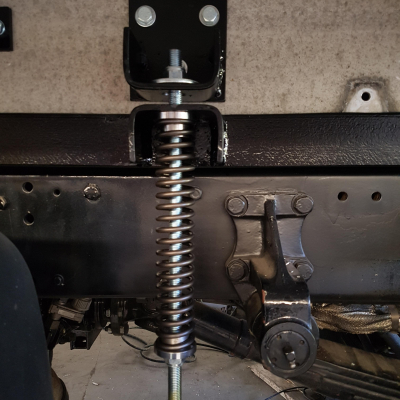

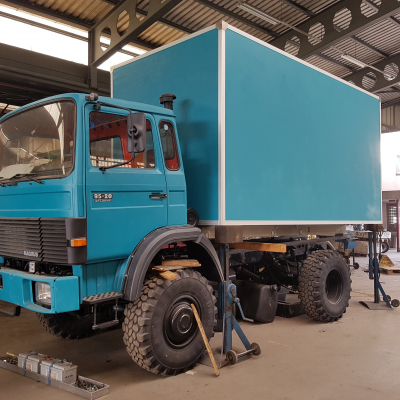

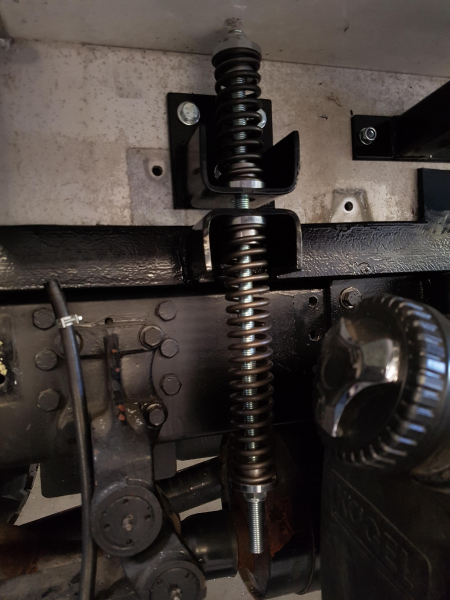

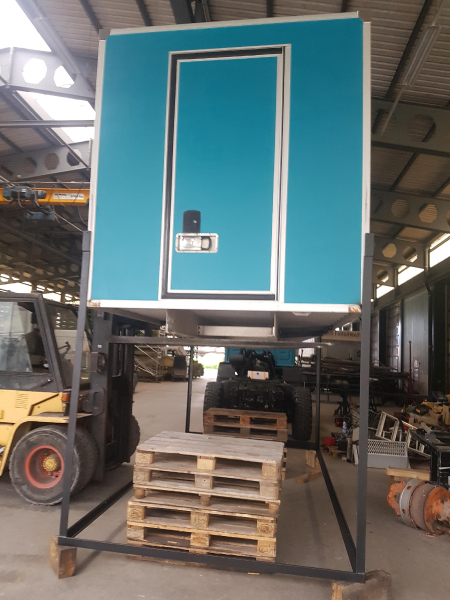

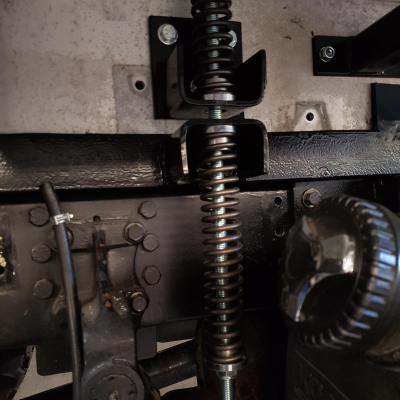

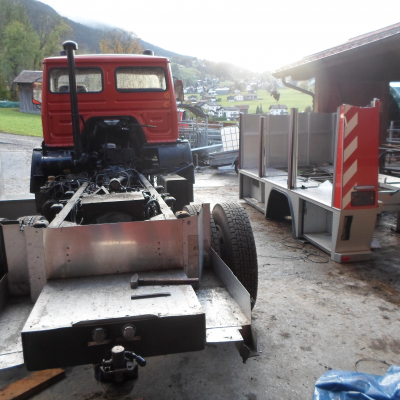

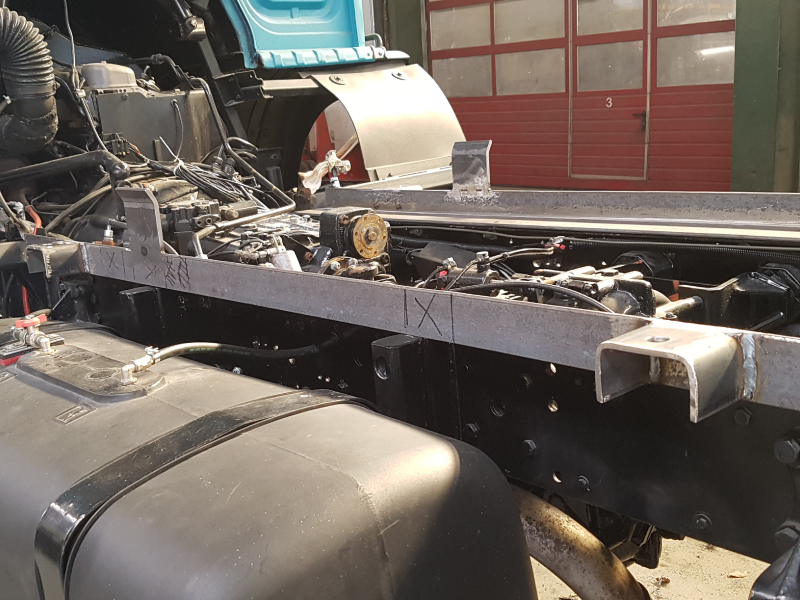

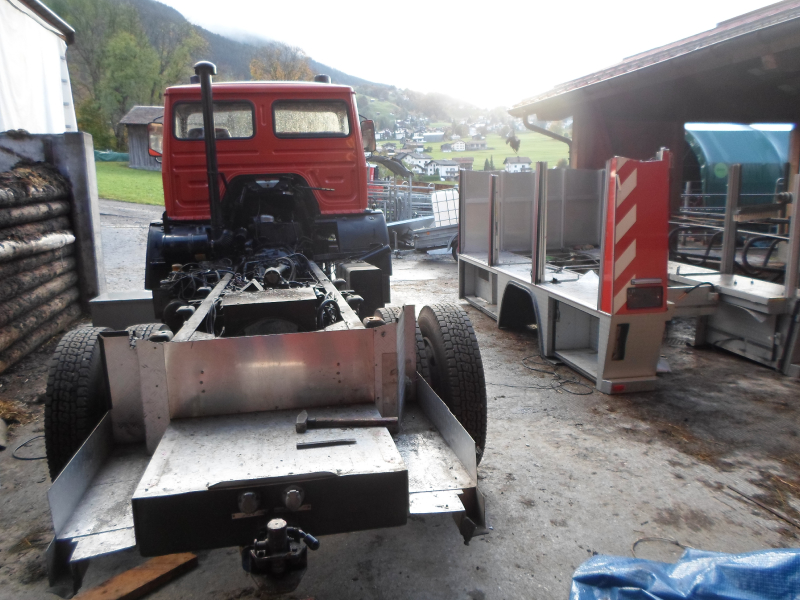

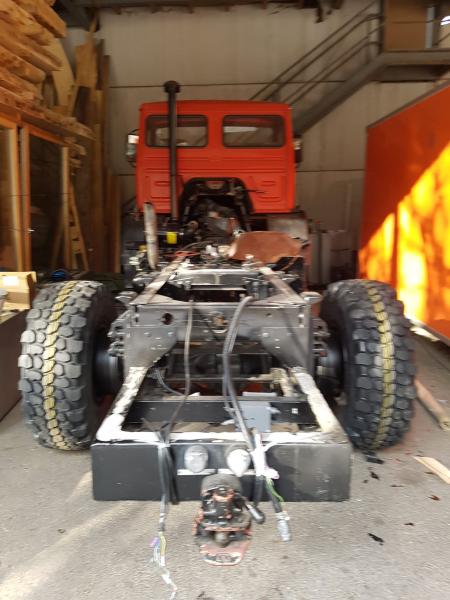

Zwischenrahmen	Federgelagerter Zwischenrahmen. Wurde in Marbach bei der Firma Kobelt Nutzfahrzeug AG gemacht.

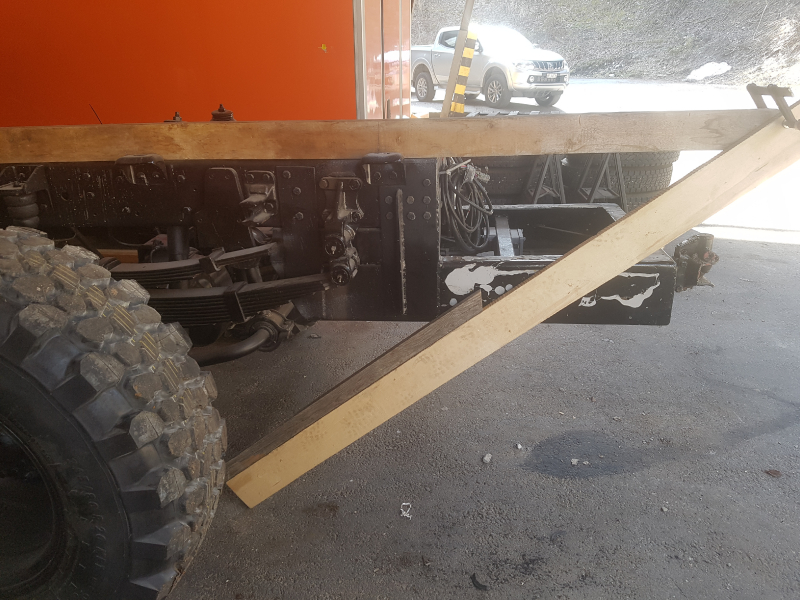

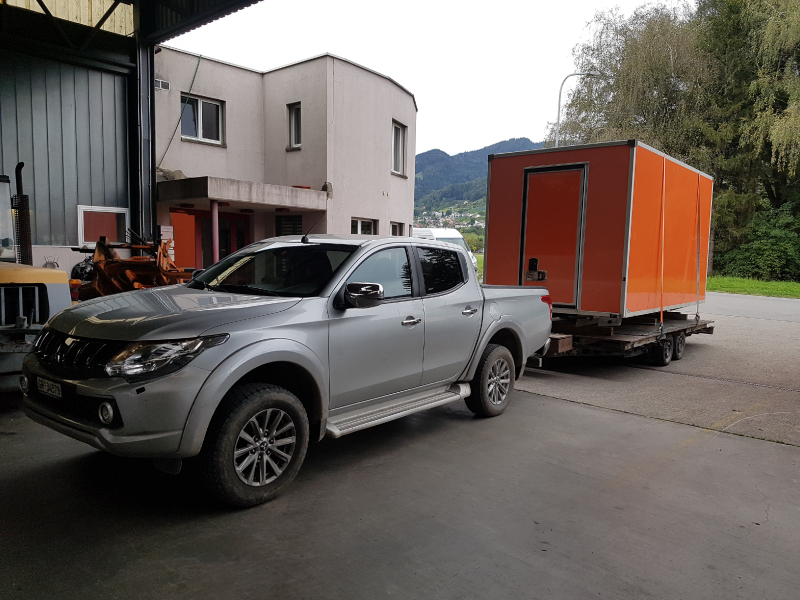

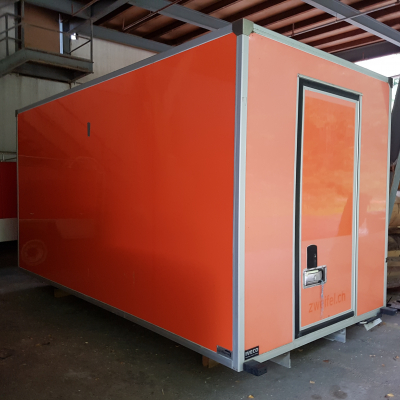

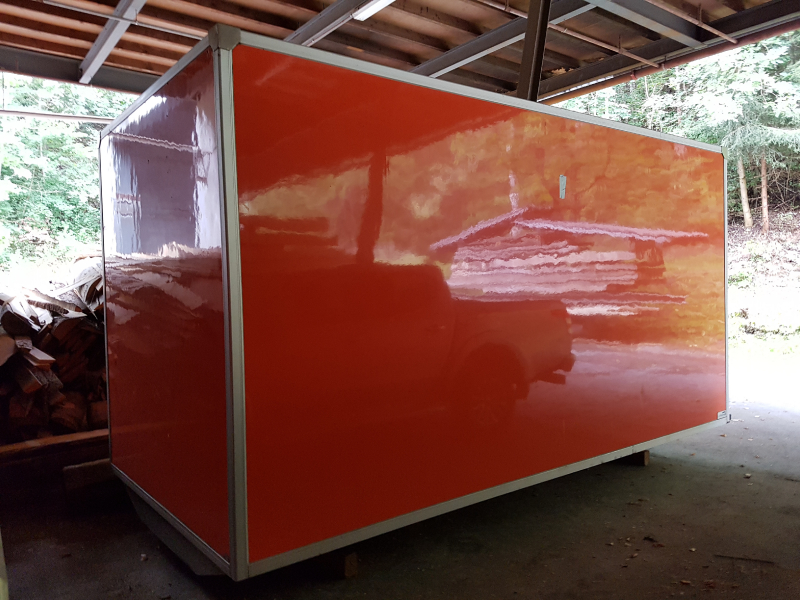

Mit diesem Koffer wurden vorher Zweifel - Chips durch die Schweiz gefahren. Den Koffer werde ich noch verstärken, um ihn Off-Road tauglicher zu machen. ( Stahlbänder,etc.). Der Böschungswinkel wird 36° sein.(Kompromiss). But not bad.

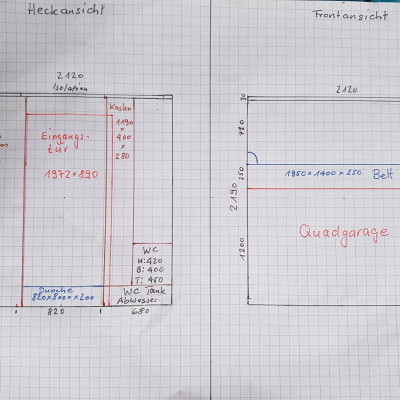

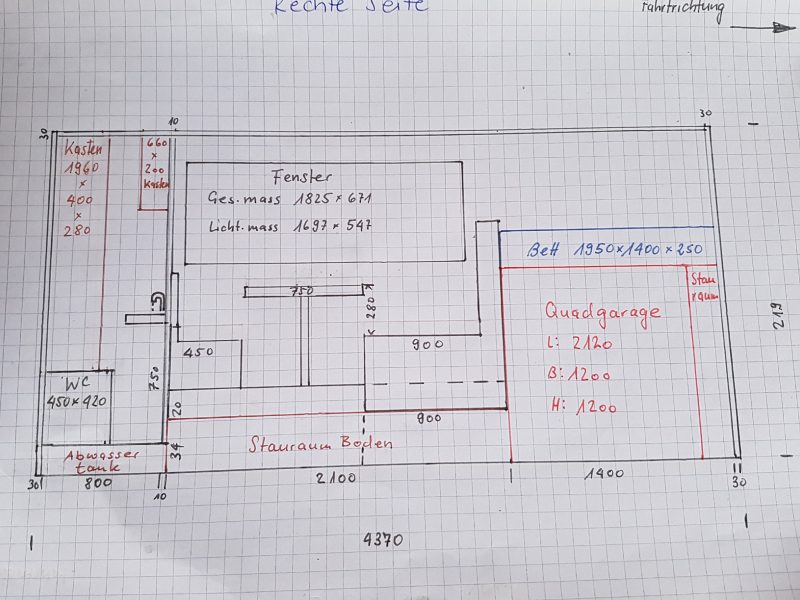

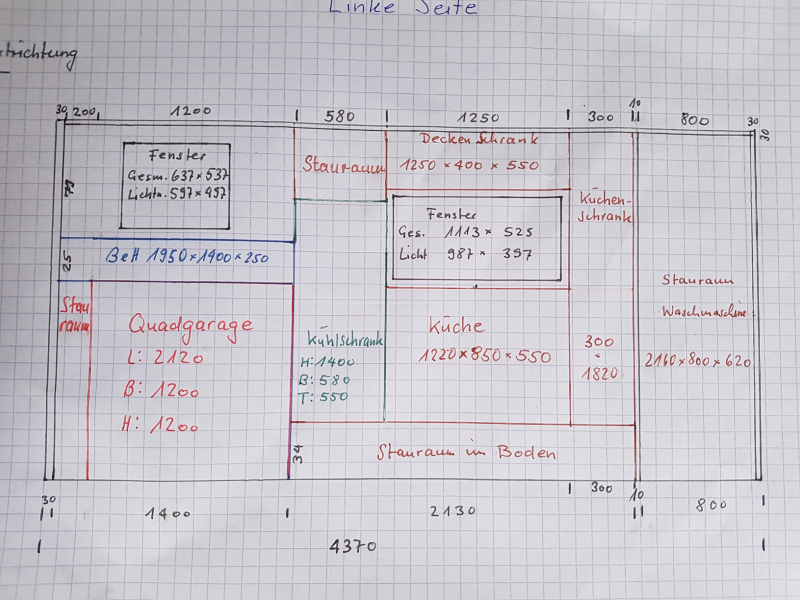

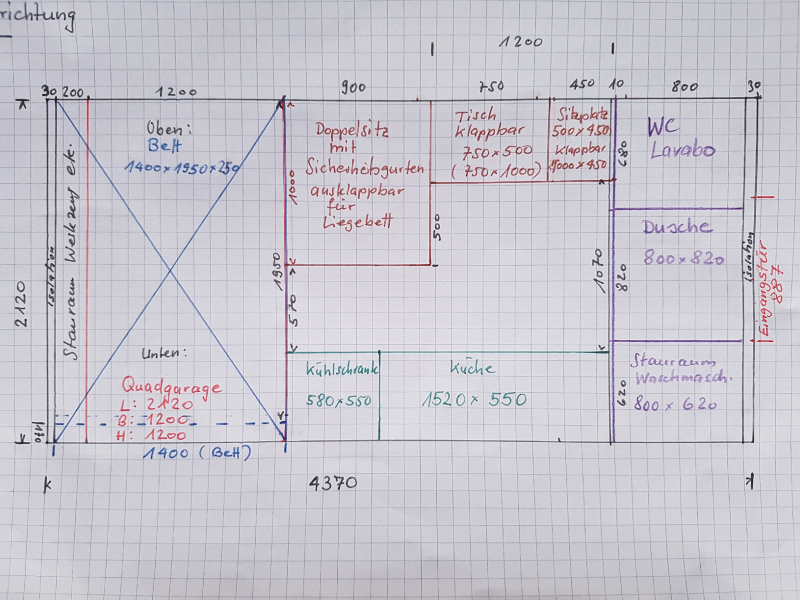

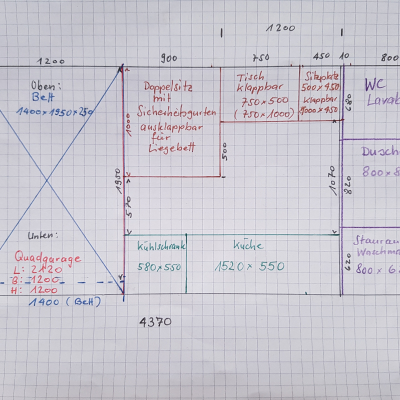

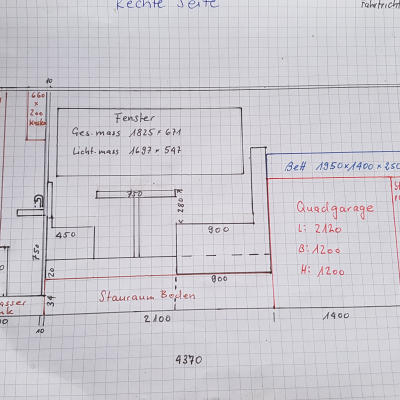

Grundriss

Erläuterung Grundriss

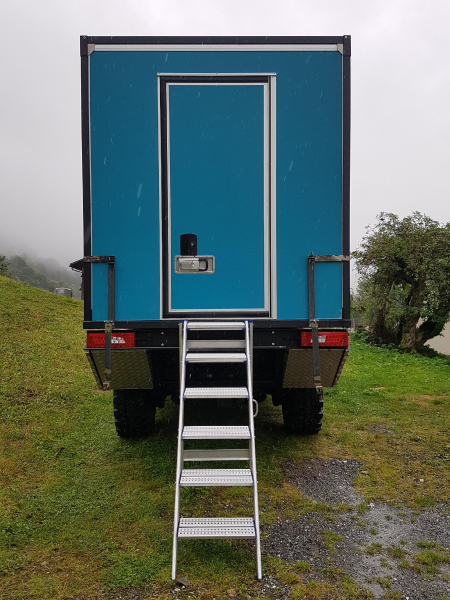

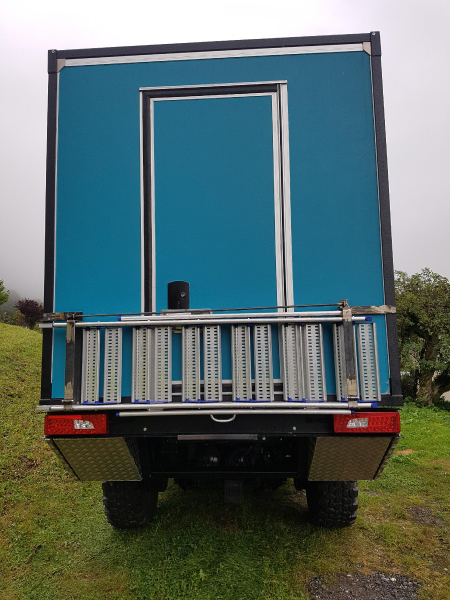

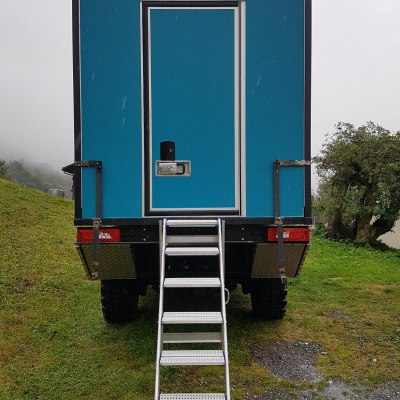

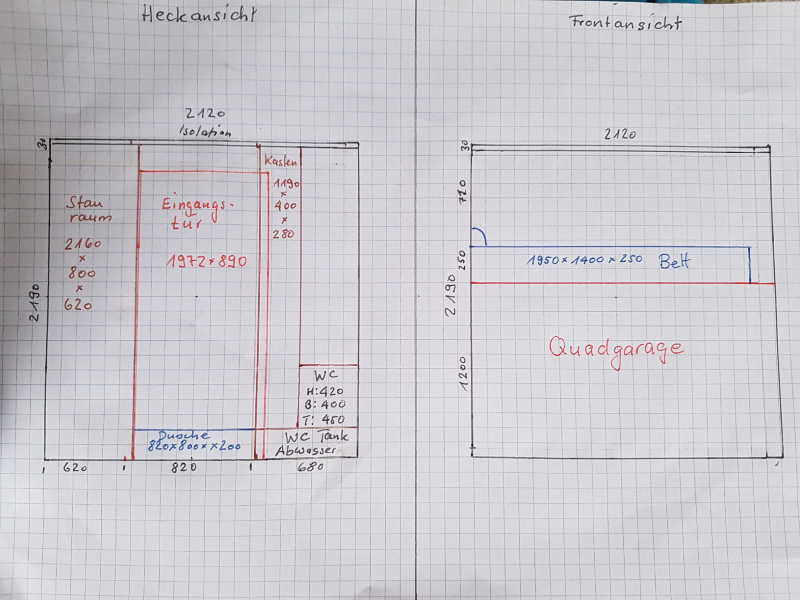

Einstieg hinten, da so vorhanden. Kein Durchstieg zum Fahrerhaus, da im vorderen Teil ein Quad mitgenommen werden soll. Oberhalb kommt die Schlafstelle. Hinten im Eingangsbereich wird die Dusche kommen. Rechts Das WC links Stauraum.Anschliessend links die Küche und rechts der Sitz und Essbereich. ausgestattet mit zwei Sitzen und Sicherheitsgurten. Es wird ein doppelten Boden geben um Stauraum zu bekommen und die Technik sowie Wassertanks zu verbauen.So bringe ich den Schwerpunkt nach unten.

Möbelbau

Sonstiges
Material des Möbelbaus	Zum grössten Teil Easy-Case System.(Aufbauconcept C3) Mit Rako -Boxen von UTZ versehen.
Einzelne Möbelstücke werden auch selber hergestellt und bestehende Gestelle sollen weiter genutzt werden.

Kocher

Kocher	Techimpex 2 Flammen Gasherd mit Backofen
Gasinstallation	2 Gasflaschen da mit Gas nur Gekocht wird

Kühlschrank, Kühlbox

Sonstiges
Hersteller und Typ des Kühlschrank	Kompressorkühlschrank CRE-50 ( 45 l) von Dometic + Engels Gefrierbox MT 45 G (40 l)
Kühlbox von Lidl für die Fahrkabine

Stromkonzept

Stromspannung im Chassis	24 V
Stromspannung im Aufbau	24 V/ 12 V ? bin mir noch nicht ganz sicher auf was ich gehen soll. Beides hat seine Vor und Nachteile. Tendiere aber eher auf 24 V. Wir haben uns in der Zwischenzeit für 24 V im Aufbau entschieden.
Ladewandler 24-12V	Wenn es dann einen braucht, ja
110V / 230V im Aufbau?	Ja

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau	Wird noch berechnet
Batterietyp	Bin noch nicht sicher was ich einbauen werde

Stromgewinnung

Solarkapazität	Noch nicht berechnet denke so um 800 - 1000 W
Brennstoffzelle	Nein

Heizung

Sonstiges
Hersteller und Typ der Heizung	Es wird eine Autotherm Dieselheizung eingebaut werden
Warmwasseraufbereitung	Kombiniert mit der Dieselheizung 6 litter Boiler von Elgena
Fahrerhausheizung	Die, die vorhanden ist,den in den kalten Monaten werden wir uns im Süden aufhalten
Ich bin auf 1600 m.ü M aufgewachsen. Manchmal gab es bis zu 3 Meter Schnee, und oft hatten wir Lawinengefahr. Das brauche ich nicht mehr. Darum möchten wir die Winter im Süden verbringen.

Gasanlage

Erläuterung Gasanlage
Nur zwei Gasflaschen, da mit Gas nur gekocht werden soll. Eine für die Innenkochstelle und eine für die Aussenkochstelle. Keine langen Gasleitungen. Gasflaschen sollten in unmitelbahrer nähe der Kochstelle verbaut werden.Kann noch nicht sagen ob ich 2x 11 Litter Flaschen oder 1x 11 und 1x 5 l.Flasche einbauen werde. wird sich aus Platzgründen ergeben.

Wassersystem

Wasserführung	Uni-Quick System
Wasserfiltersystem	Mobiles Filtersystem mit Doppelfilter ( Keramik,Aktivkohle) von Naturewatter und Vorfilter von Honeywell. Zusätzlich eine Kärcher Gartenpumpe BP4 um überal Wasser ansaugen zu können.

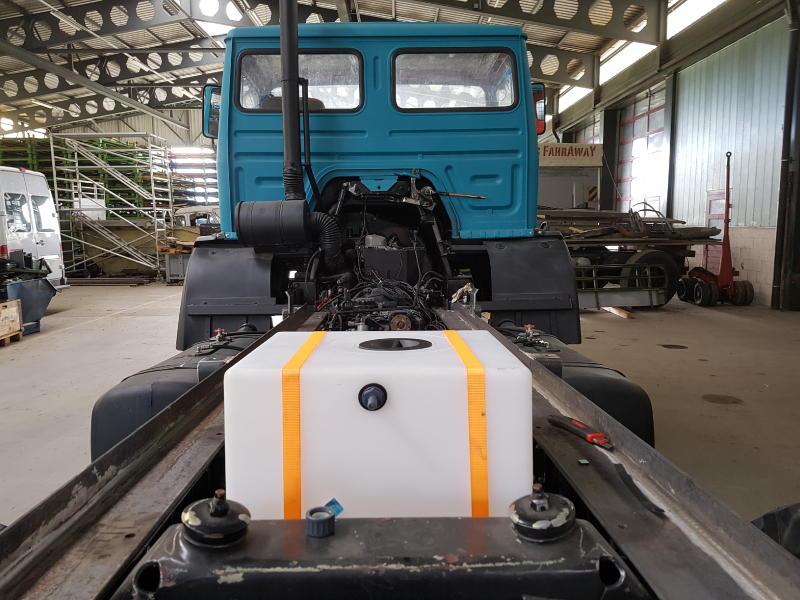

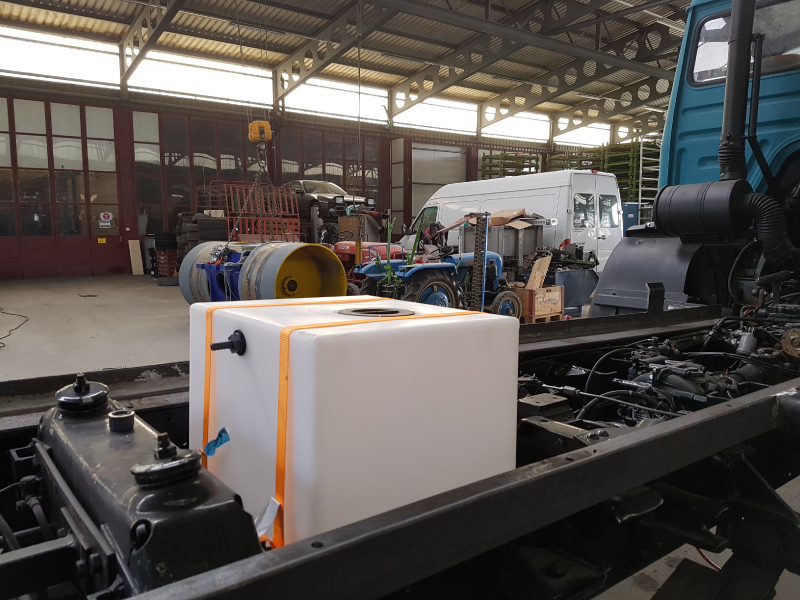

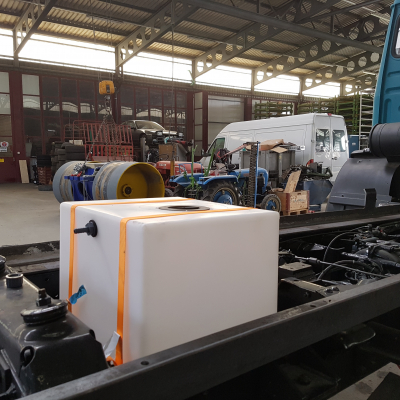

Volumen der Frischwassertanks	2 x 150 ltr T: 900 B: 750 H: 280 mit Schwallwänden von Tanksdirekt. Diese werden im Zwischenboden untergebracht.
Volumen der Abwassertanks	1x 65 l für Küche + 1x 64 l für Dusche und WC ( Urin)

Toilette

Hersteller und Art der Toilette	Kildwick Trenntoilette
Kapazität Fäkalientank	Urin wird zusammen mit dem Duschwasser in einen Tank ( 64 l) geleitet.

Anbauten

Sonstiges
Dachgepäckträger	Ja,aber nicht für grosse Lasten, da die Kabine ja noch gekippt werden sollte. Das ganze wird aber auf dem Chassis abgestützt und so montiert, dass die Kabine doch noch gekippt werden kann.

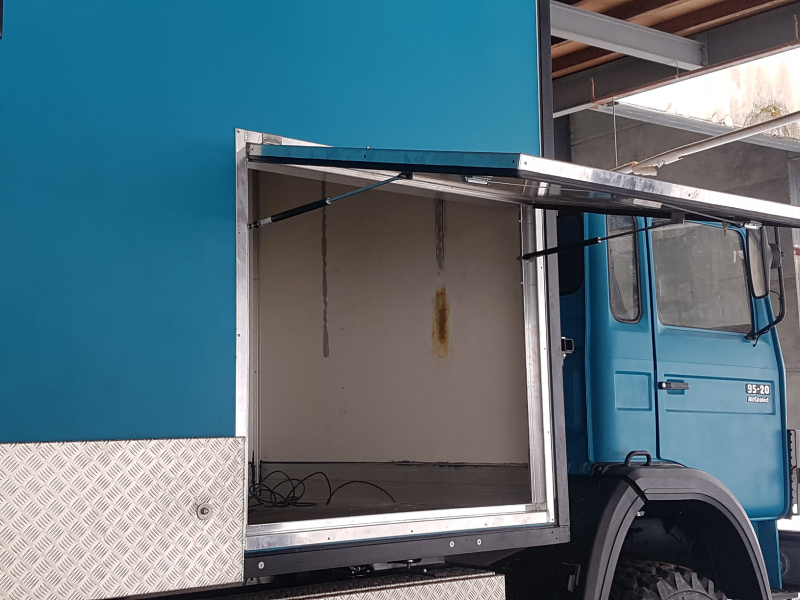

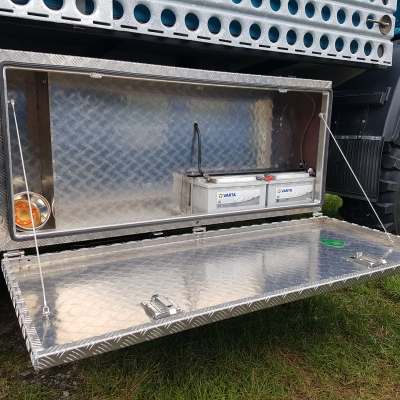

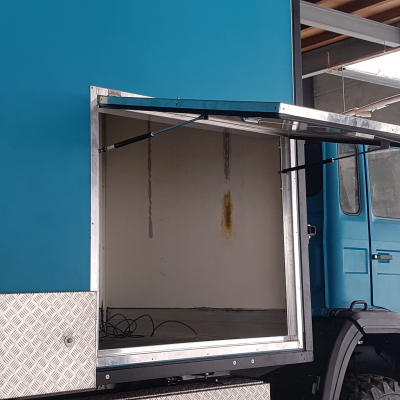

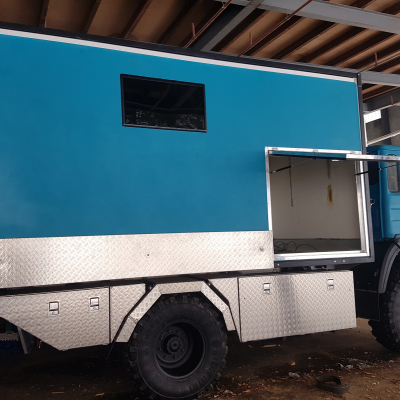

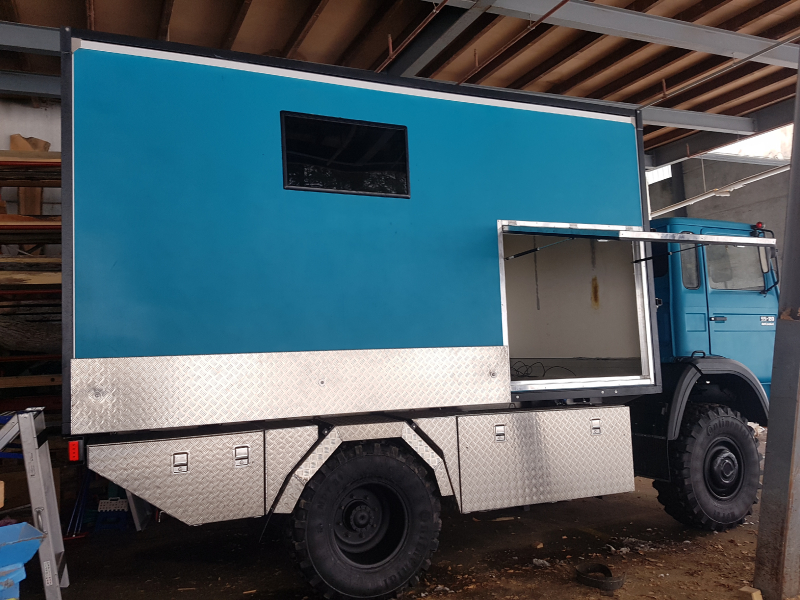

Stauboxen	Ja soviel wie geht. Wurden bei der Schlosserei Hobi & Co in Küblis hergestellt und montiert.
Außenkochstelle	Ja wir wollen ja das Outdoor Leben geniessen
Markise	Ja, oder ein Sonnensegel

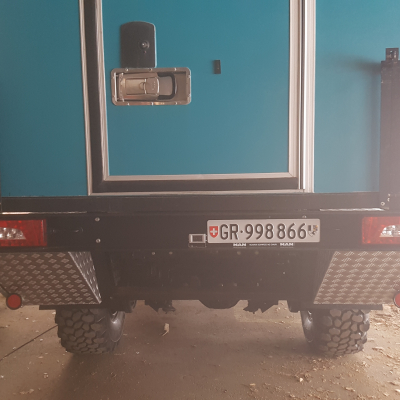

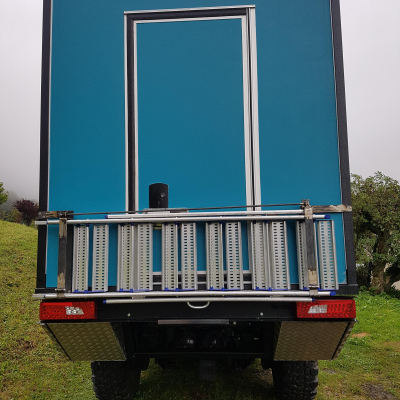

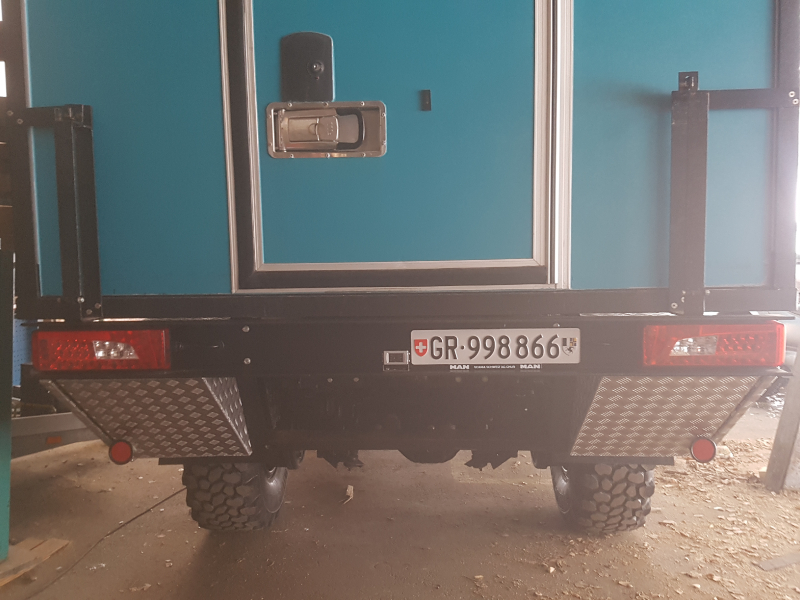

Hinten soll eine Hebebühne montiert werden. An dieser wird das Reserverad angemacht. Gleichzeitig soll sie als Plattform zum Sitzen und Essen verwendet werden und den Eingangsbereich einbruchsicherer machen. Zwischen dem Koffer und der Kabine werden die Velos "Parkiert". Das mit der Hebebühne haben wir uns abgeschminkt. es würde zuviel Böschungswinkel draufgehen. Das Reserverad hat momentan noch keinen Platz ergattert. Irgendwo und irgendwie bringe ich auch das noch platziert.
