TGM 13.250 (#2163)

Ich möchte in 2025 den Truck fertig gestellt haben und in 2026 nach Kanada und Alaska reisen, um die schönsten Gewässer zum Fliegenfischen zu erkunden.

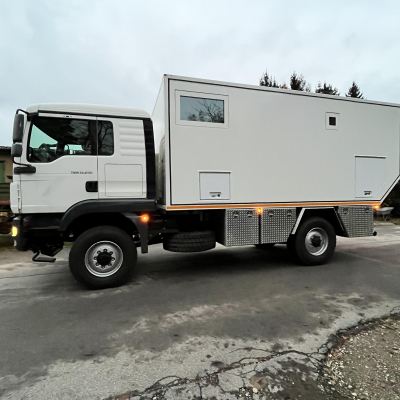

Allgemeine Angaben

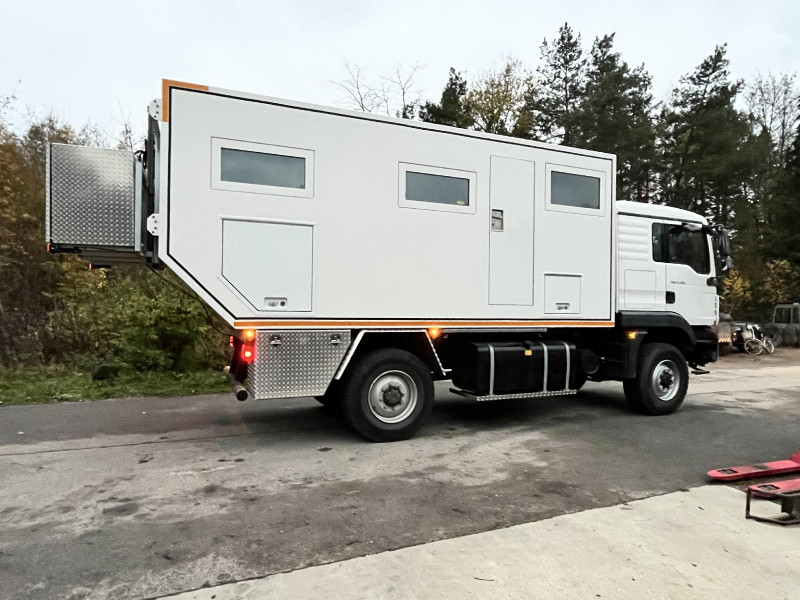

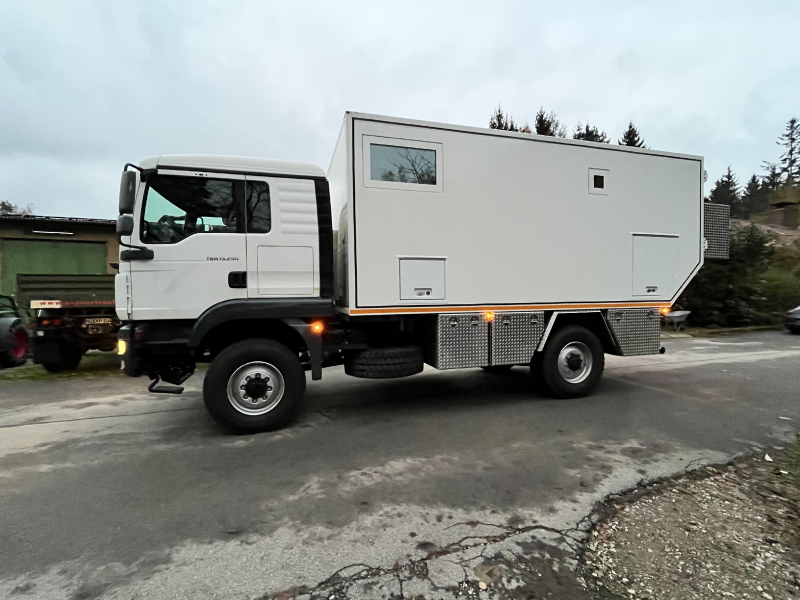

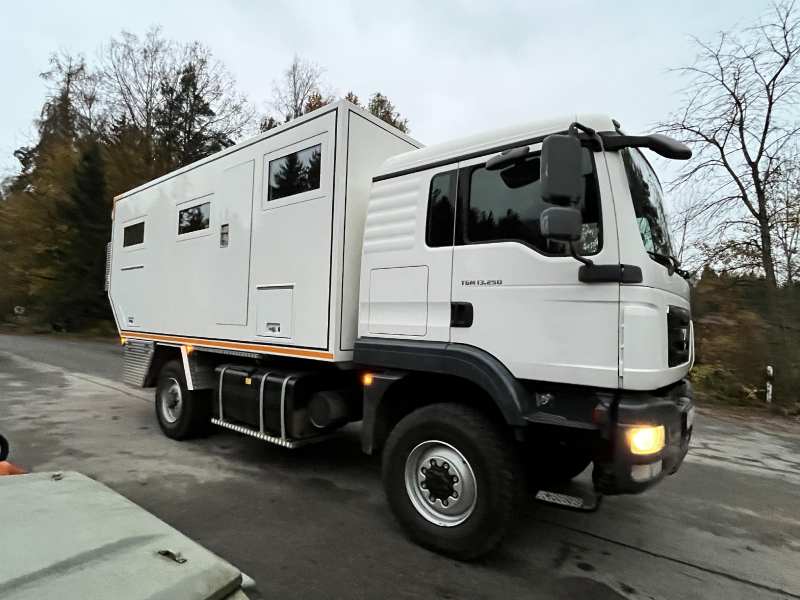

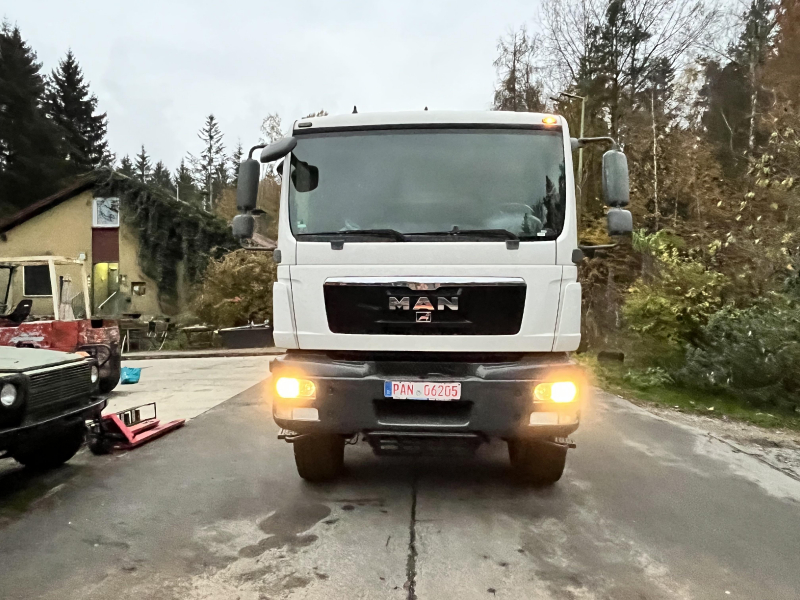

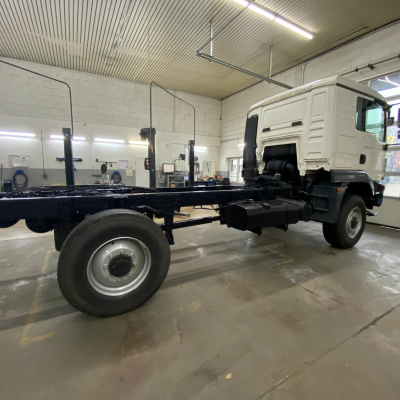

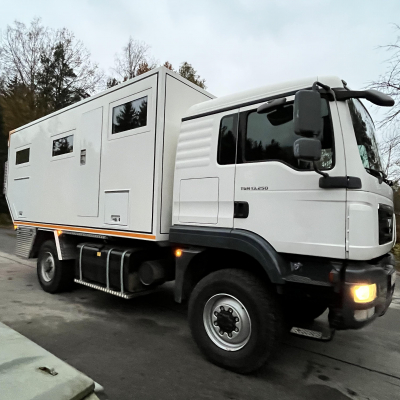

Fahrzeughersteller und Typ	MAN TGM 13.250 4x4 BL Pritschenwagen
Name des Halters	Dirk Luftmann
Webseite	www.airmanontour.de // ist noch nicht erstellt
Baujahr	12/2012
Fahrzeug steht zum Verkauf?	Nein

Motor

Motortyp	D0836LFL63
Hubraum	6.871 ccm
Zylinderzahl	6
Motorleistung in PS	250 PS /184 KW EURO 5
Drehmoment	1000 Nm C-R OBD2

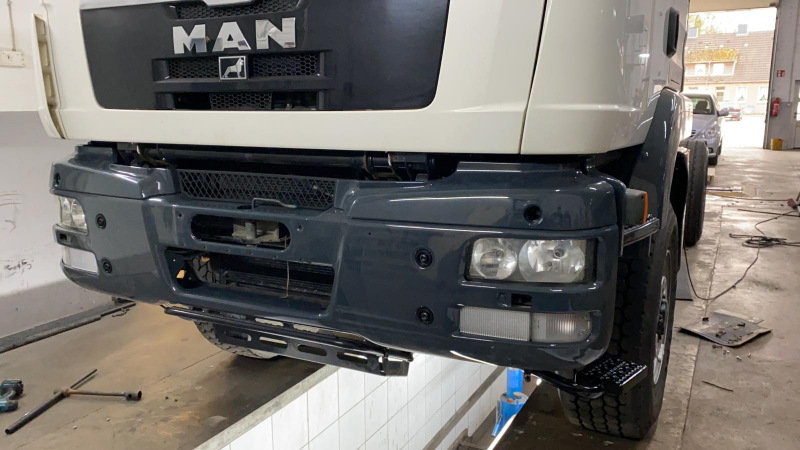

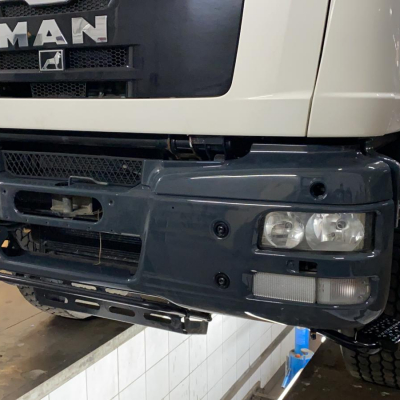

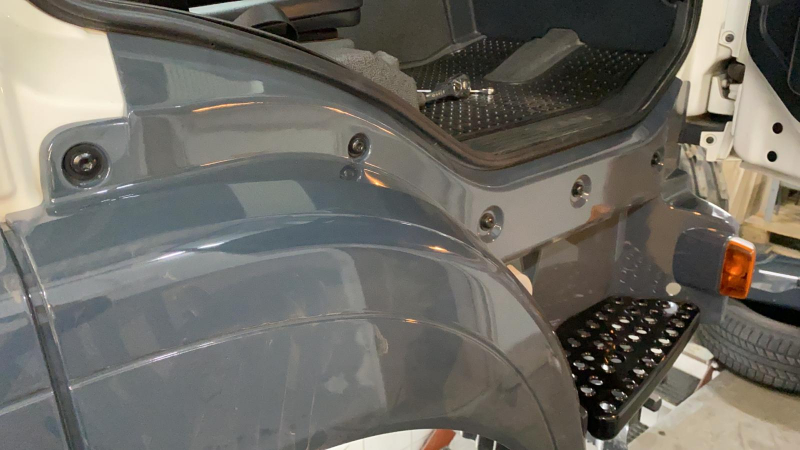

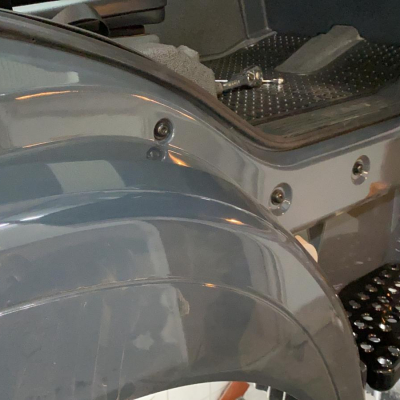

Fahrgestell

Sonstiges
Zulässiges Gesamtgewicht	14 t, wird nach Fertigstellung abgelastet
Radformel (4x2, 4x4, 6x6, 8x8)	4x4
Radstand	4250 mm
Anzahl der zugelassenen Sitze	2
Reifengröße	Hankook 385/65 R22.5 158L/160K
Felgen	normale 22,5 Zoll Felgen
Reifenart	Baustellenreifen /Offroad

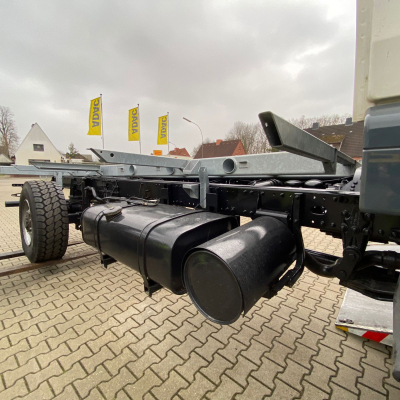

Tankkapazität	570 L
Dieselfilter	Ja

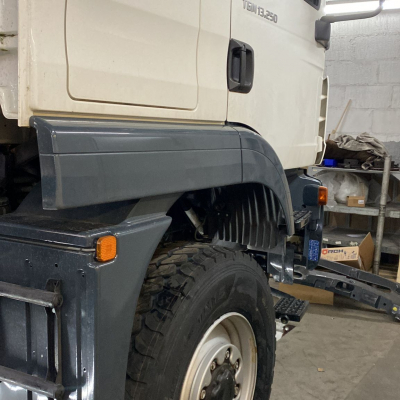

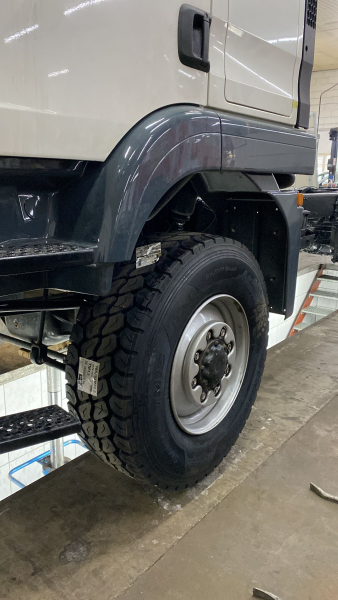

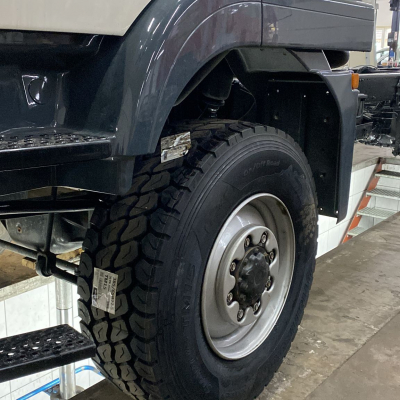

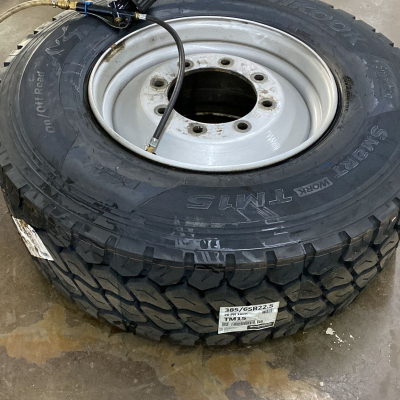

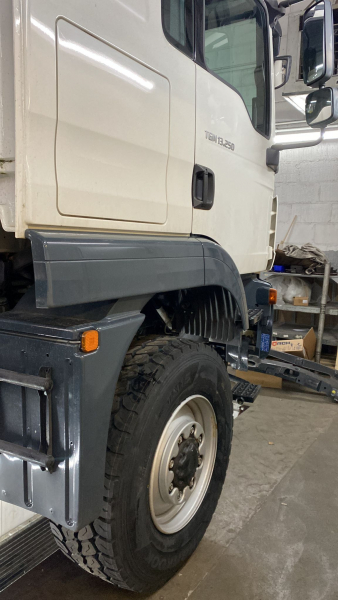

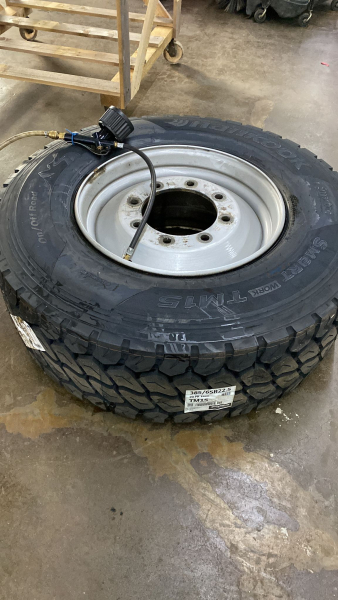

Ich habe mich dazu entschieden die Reifen Hankook 385/65 R22.5 158L/160K zu kaufen. Die Felgen waren ja schon vorhanden und einen Reifenwechsel mit Sprengringfelgen traue ich mir nicht zu. Außerdem nehme ich ja sowieso nur 1 kompletten Reservereifen mit, sodaß ich gar nicht in die Verlegenheit komme einen Mantel selber zu wechseln. Das gleich 2 Reifen den Geist aufgeben, halte ich bei meinem geplanten Einsatz (kein extrem Offroad) für recht kalkulierbar. Außerdem gibt es in Kanada und Alaska ja auch Werkstätten, welche ich in solch einem Fall kontaktieren werde. 31.03.2022 => Die neuen Reifen sind montiert.

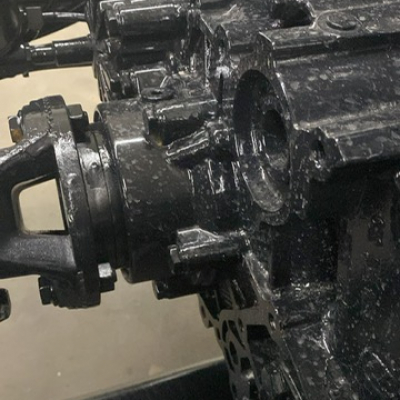

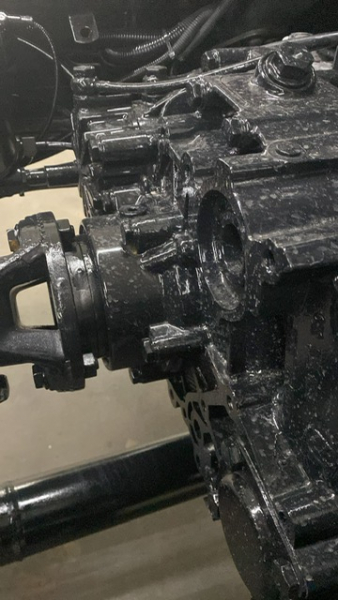

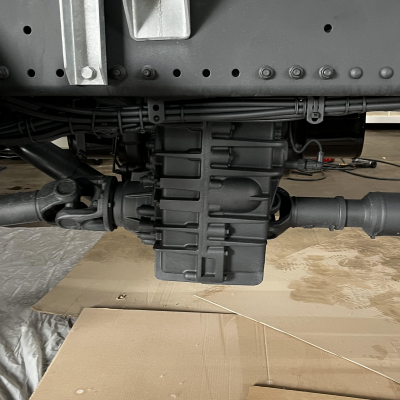

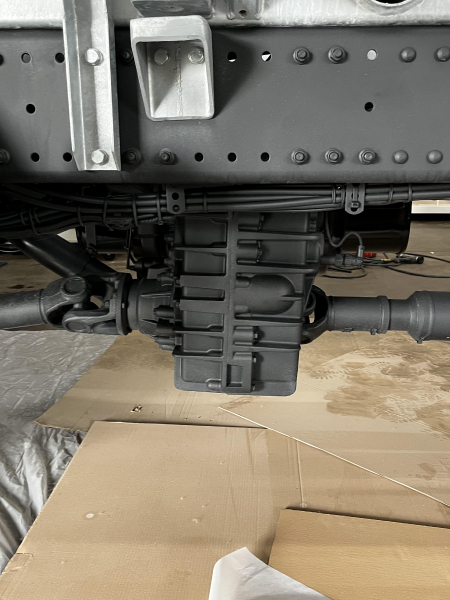

Allrad zuschaltbar oder permanent	zuschaltbar
Differenzialsperren	2

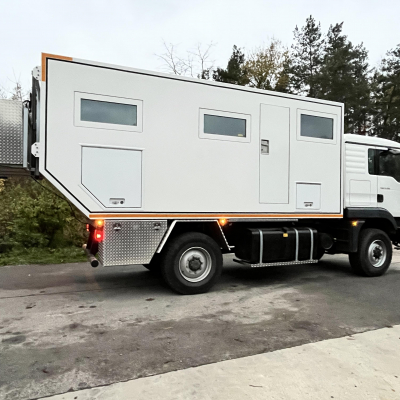

Aufbau

Sonstiges

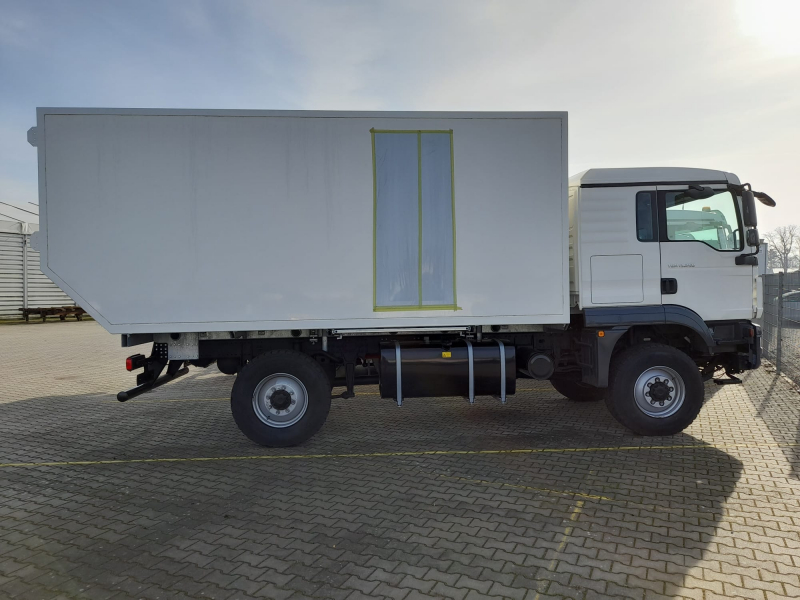

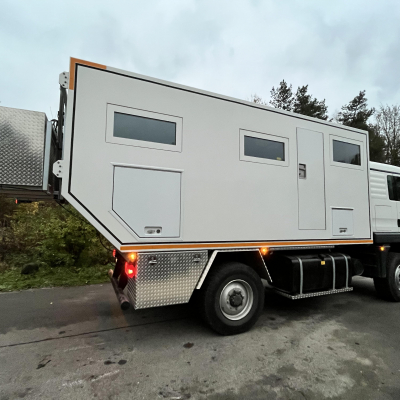

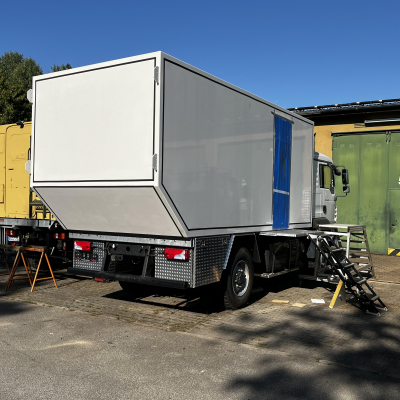

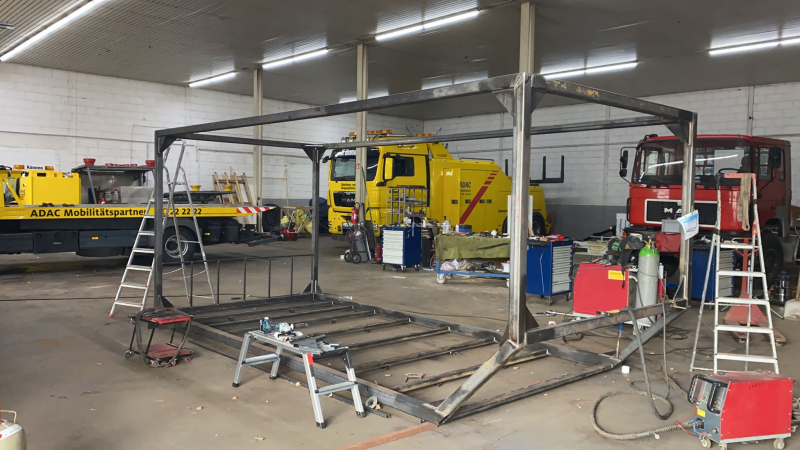

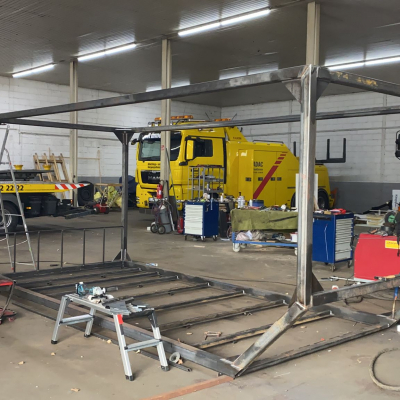

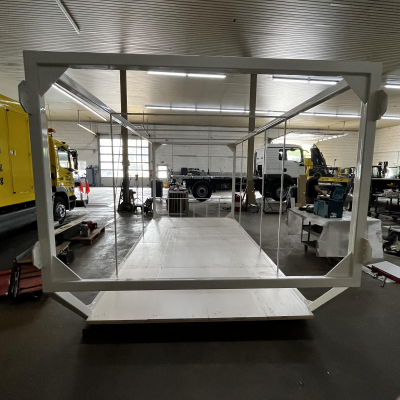

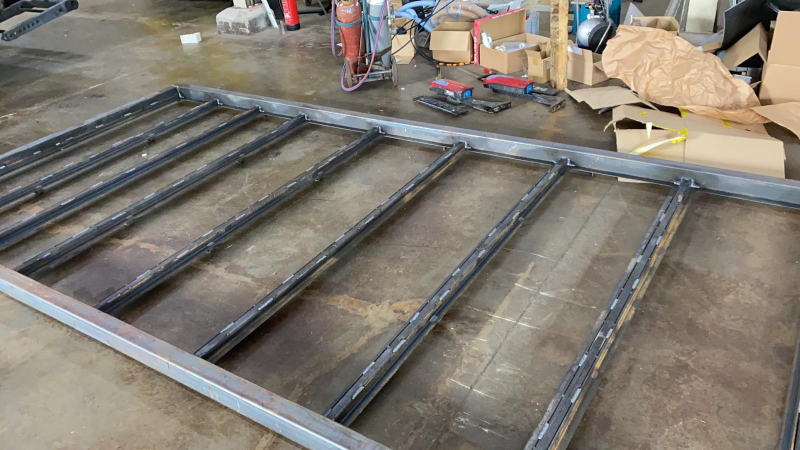

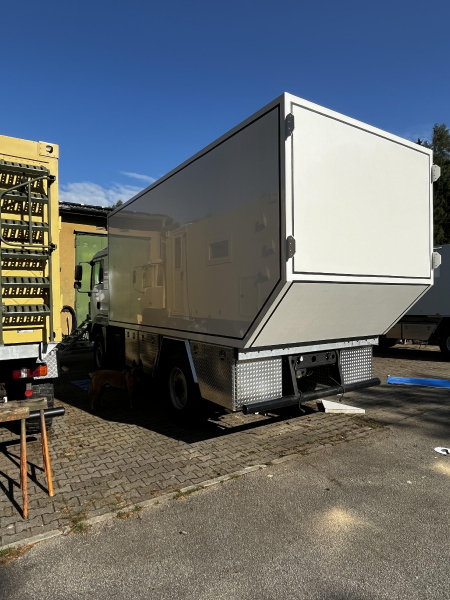

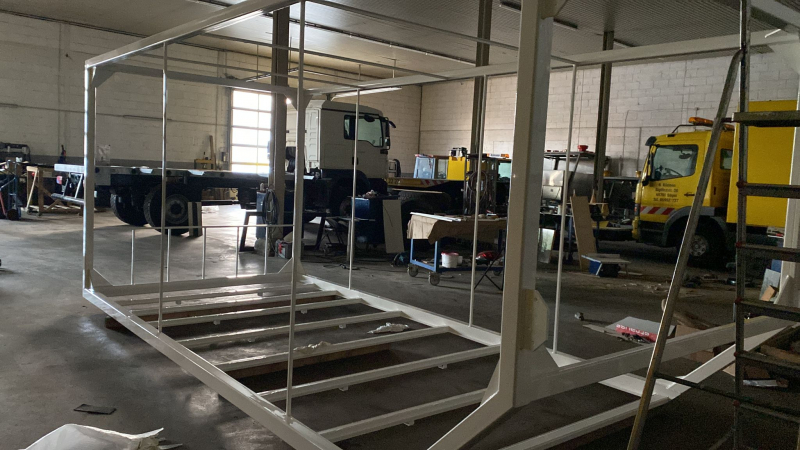

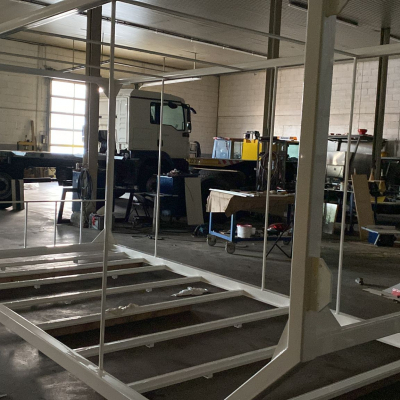

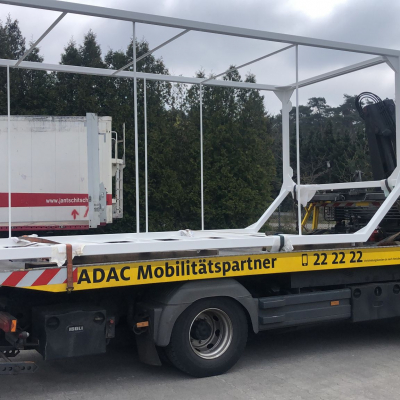

Aufbauhersteller	Aufbau ist individuell nach Eigen-Konzept bzgl. des Rahmens geplant und gefertigt.

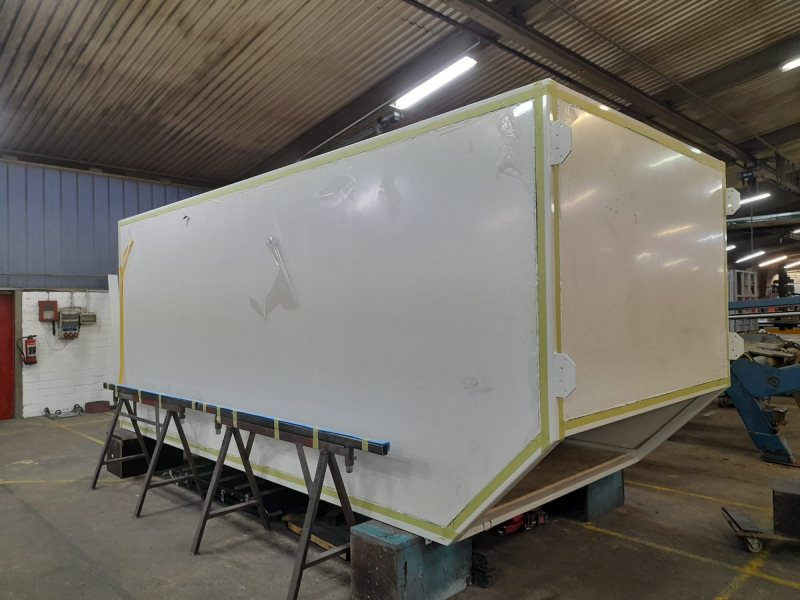

Kabinenmaße (Innen)	5440 L x 2290 B x 2170 H

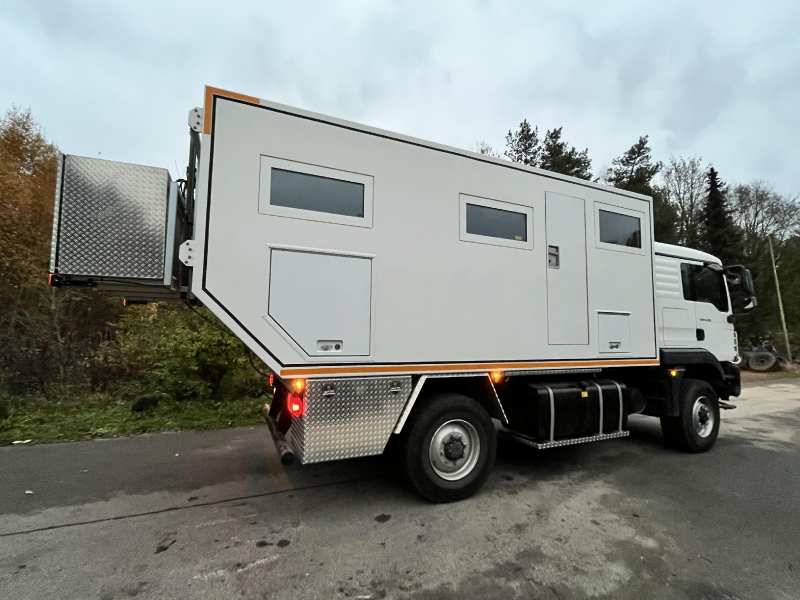

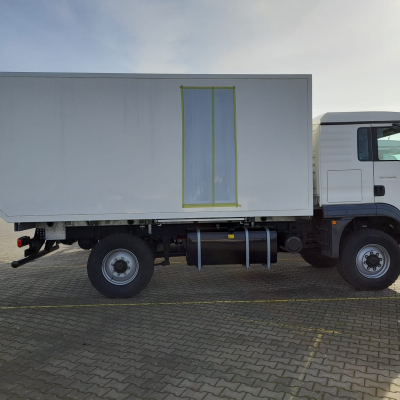

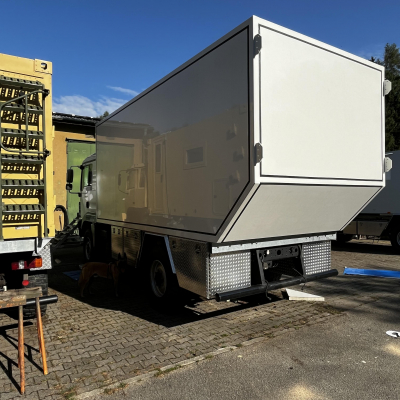

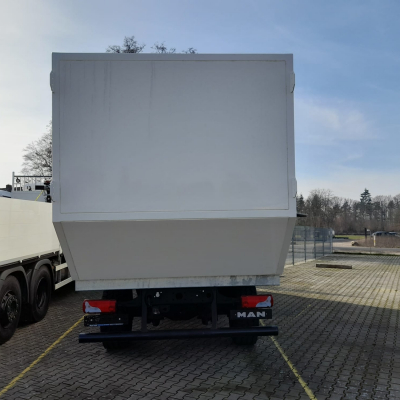

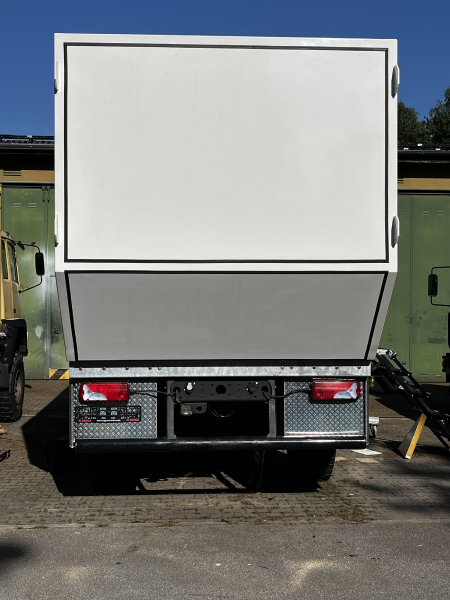

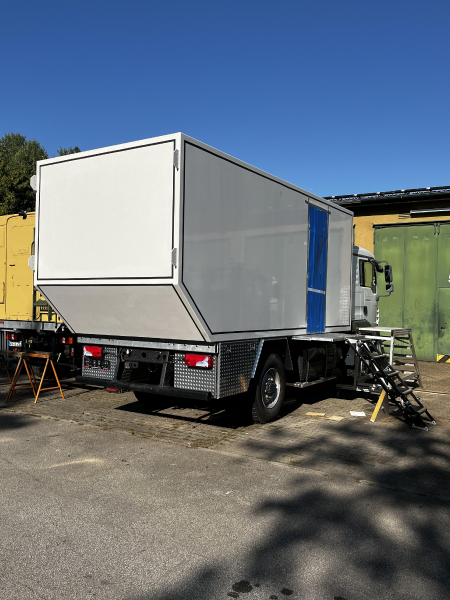

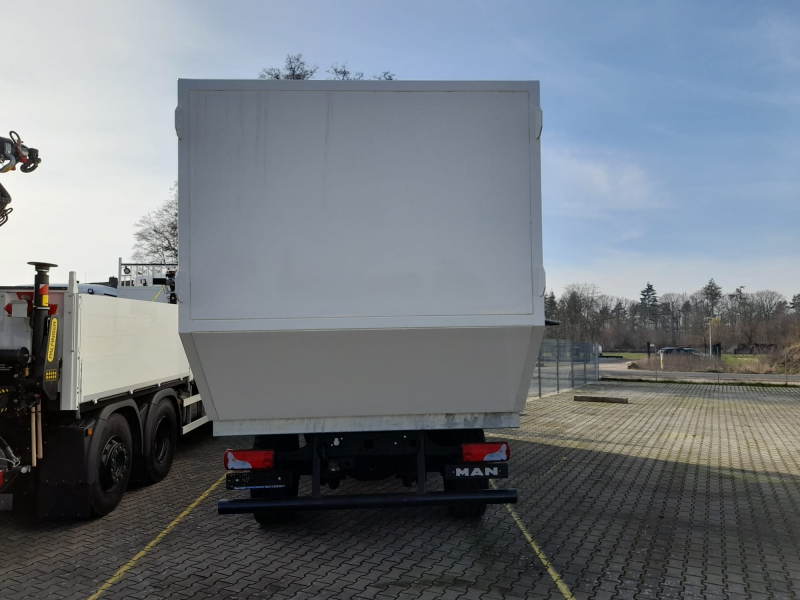

Kabinenmaße Abmessungen (außen)	5600 L x 2450 B x 2350 H

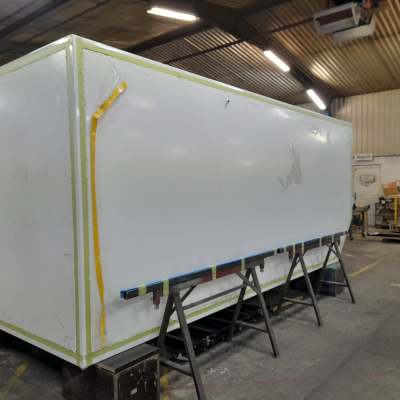

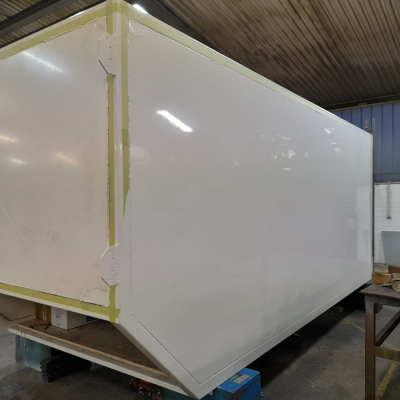

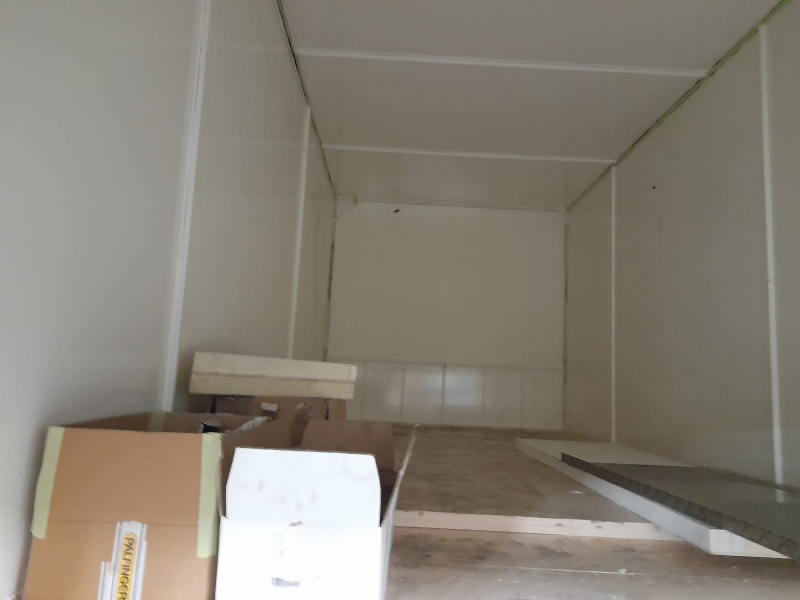

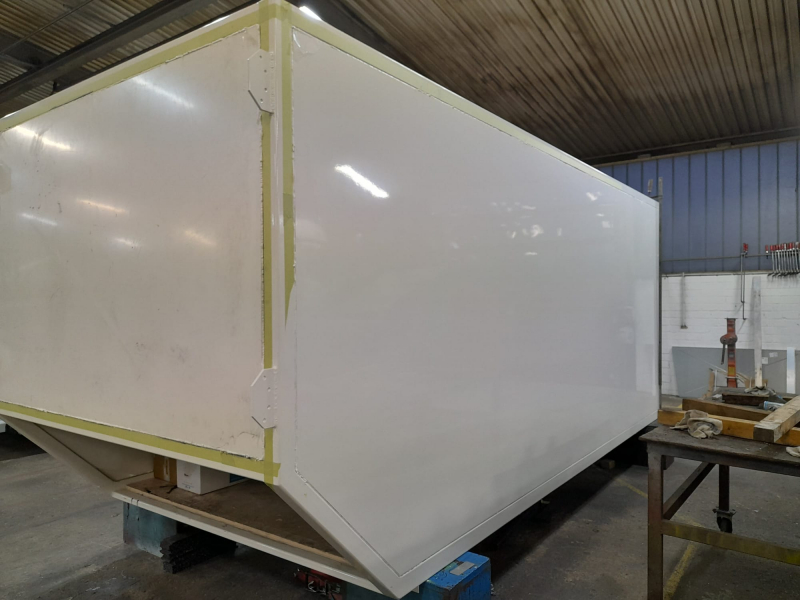

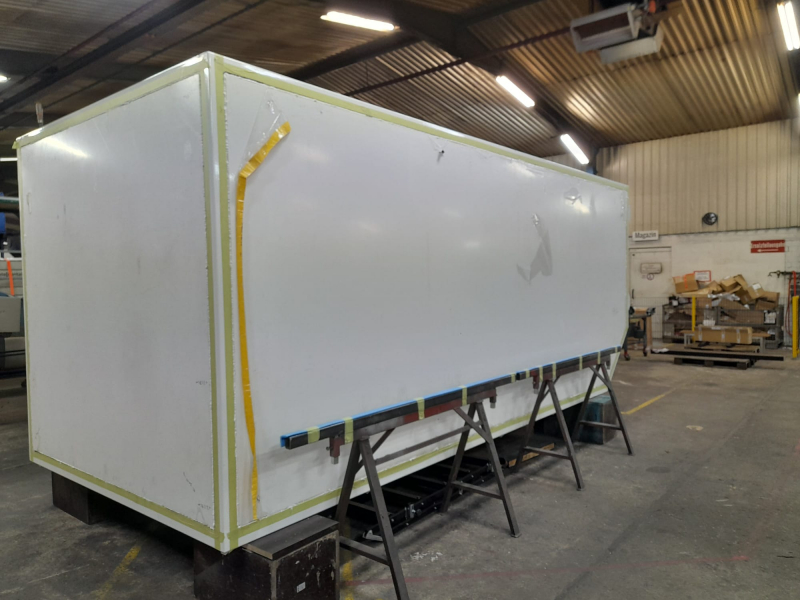

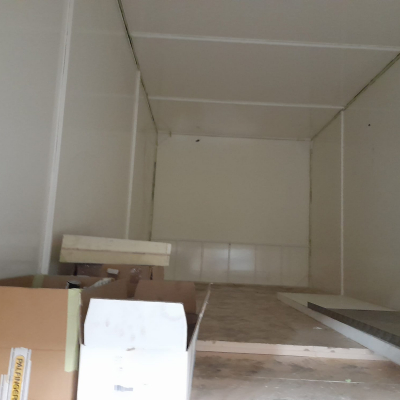

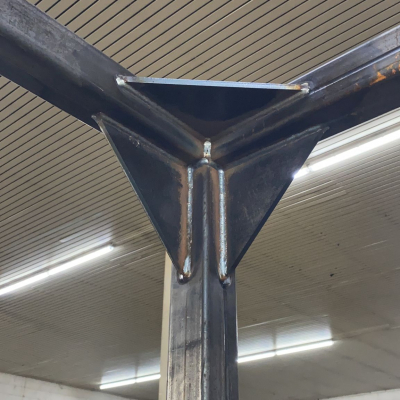

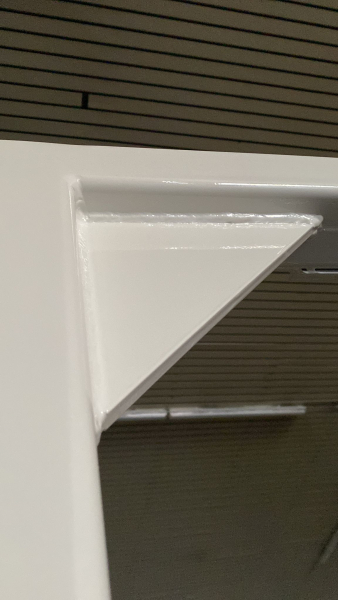

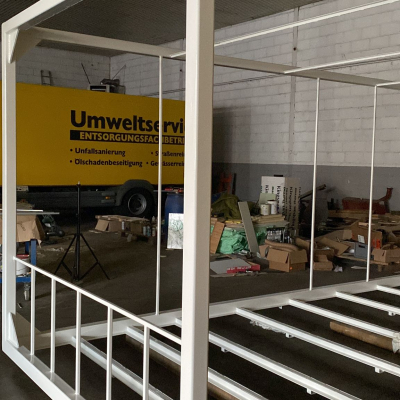

Material der Kabine	Stahlrahmen mit GFK-Sandwitchplatten

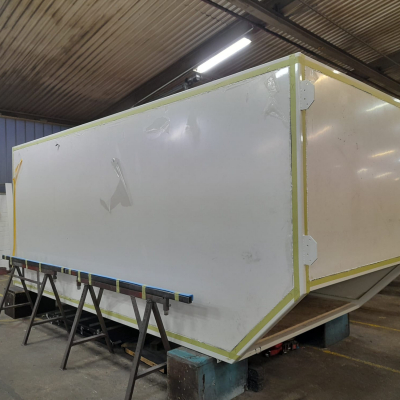

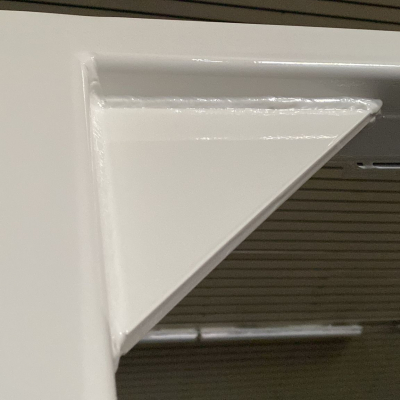

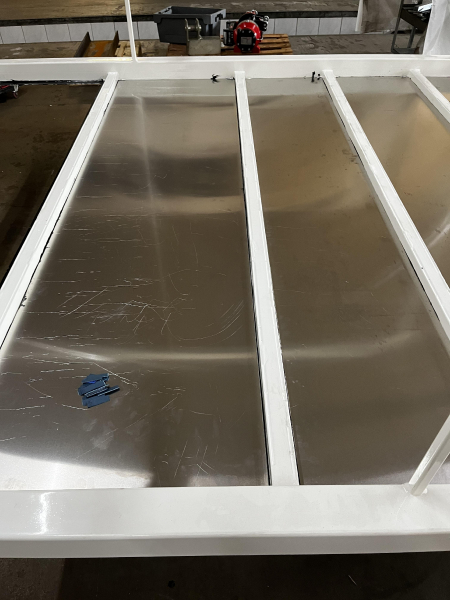

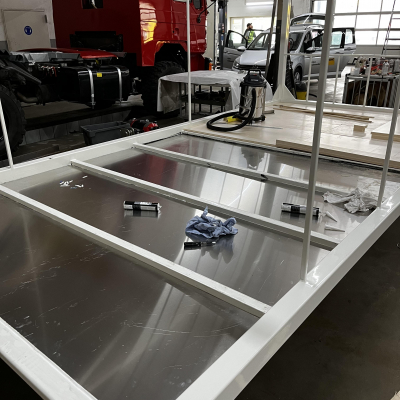

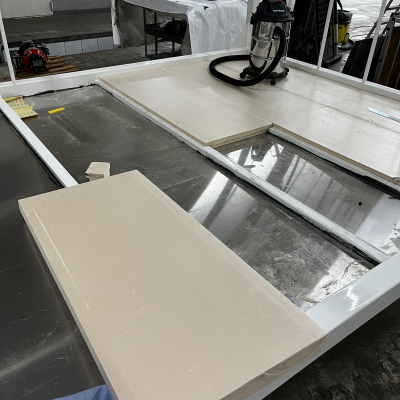

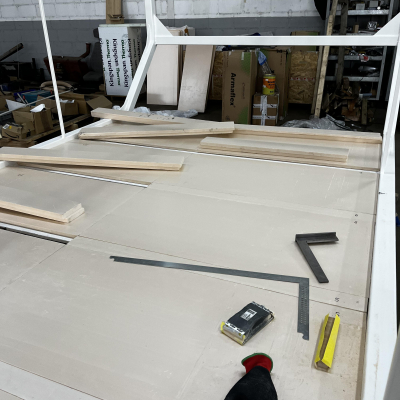

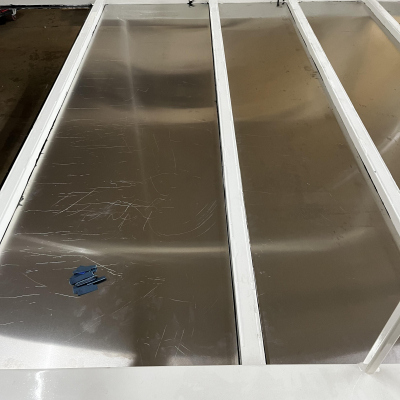

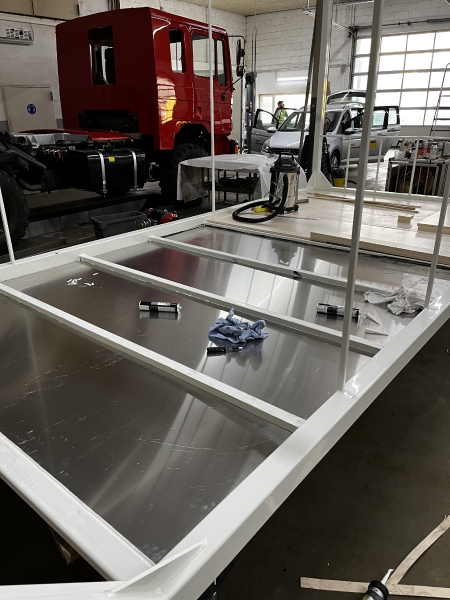

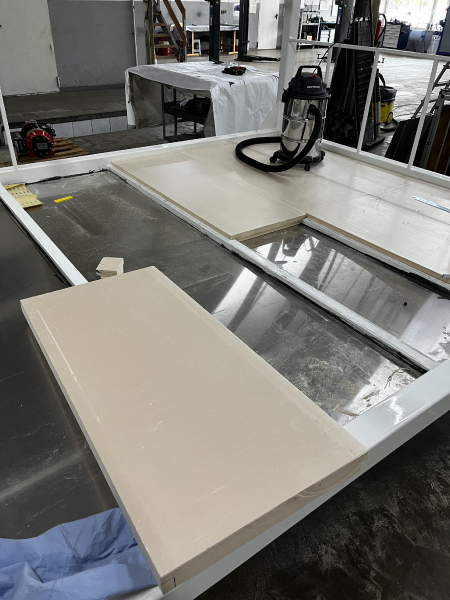

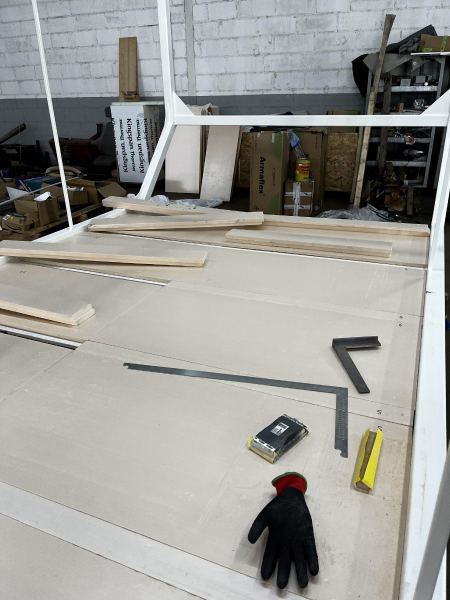

Art und Stärke der Dämmung	Boden unten 2mm Aluminium, dann 2 Lagen 50 mm XPS und oben eine Siebdruckplatte von 18mm, Wände u. Decke 60 mm
Anzahl der Schlafplätze	1 Notschlafplatz im Führerhaus (Pritsche 70cm breit), Bett im Aufbau 1400 mm x 2000 mm (für 2 Personen) im Heck und 2 Notschlafplätze durch Umbau Sitzgruppe.
Fenster	von Extrem Fenster Berlin, Tür von EW3, Klappen von Wirdbird

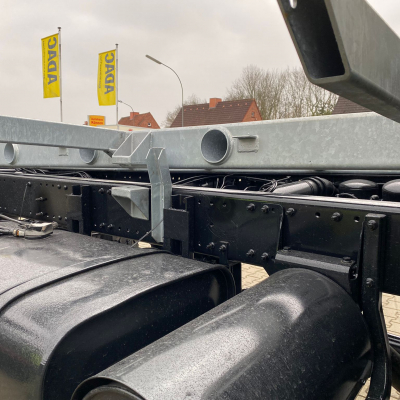

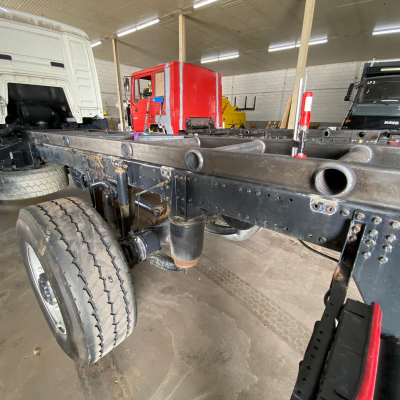

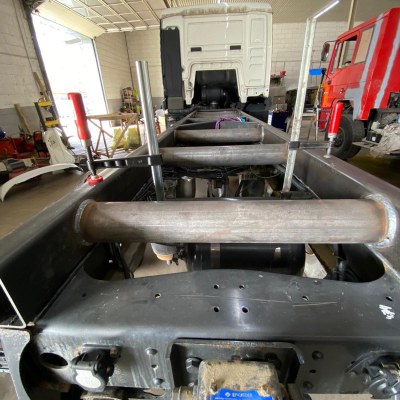

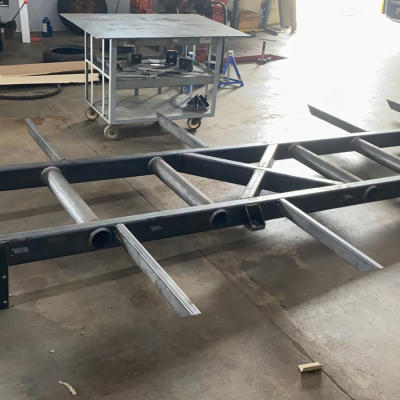

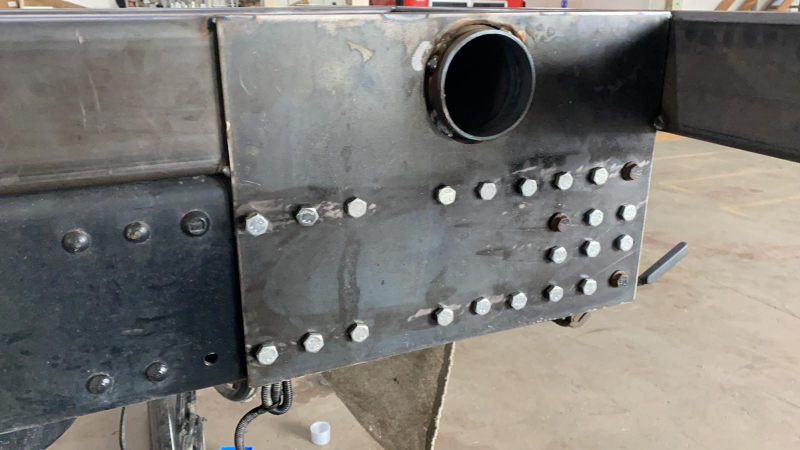

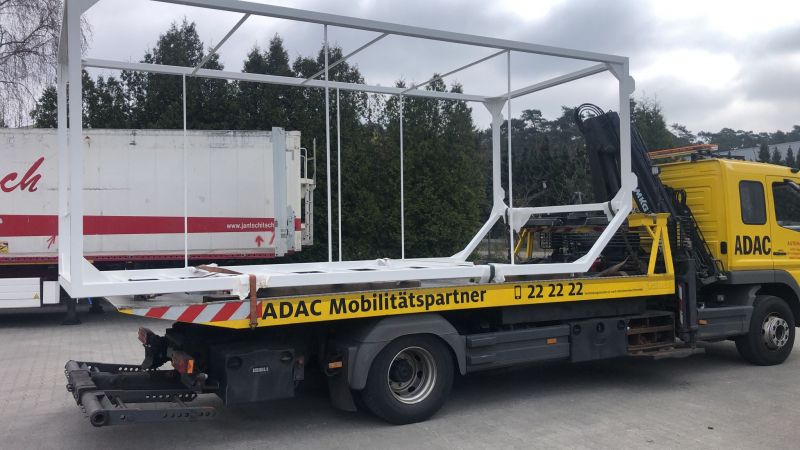

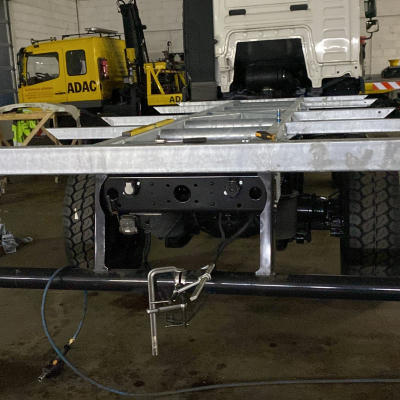

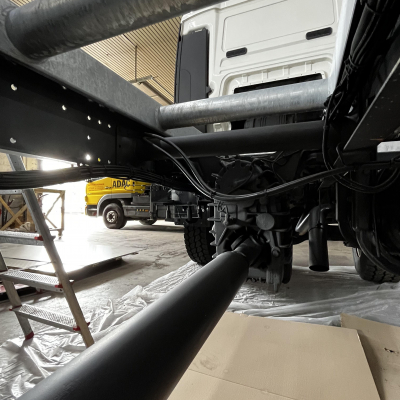

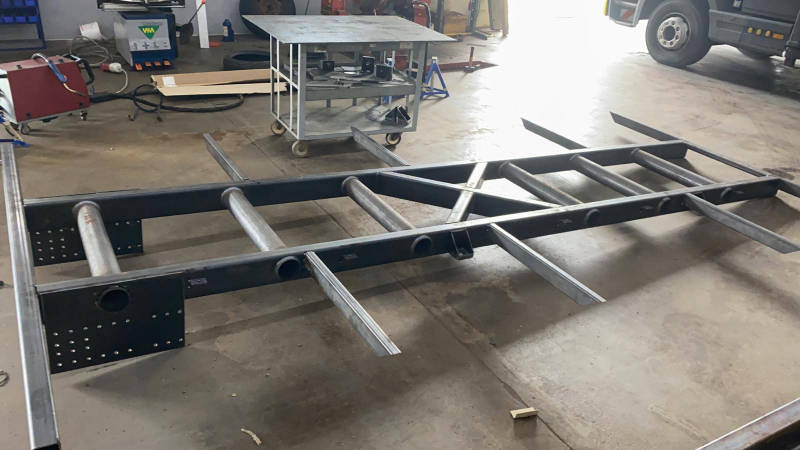

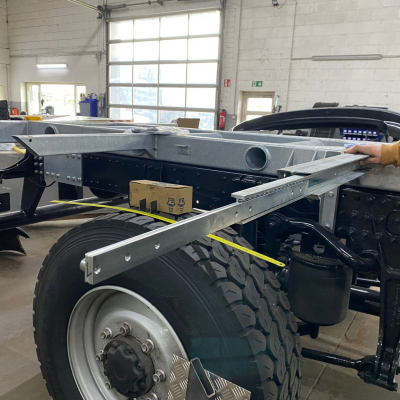

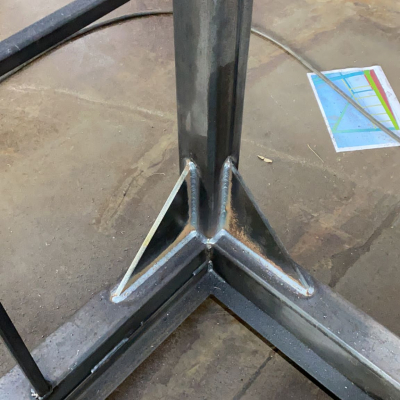

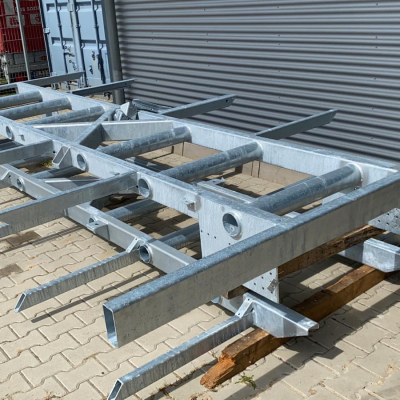

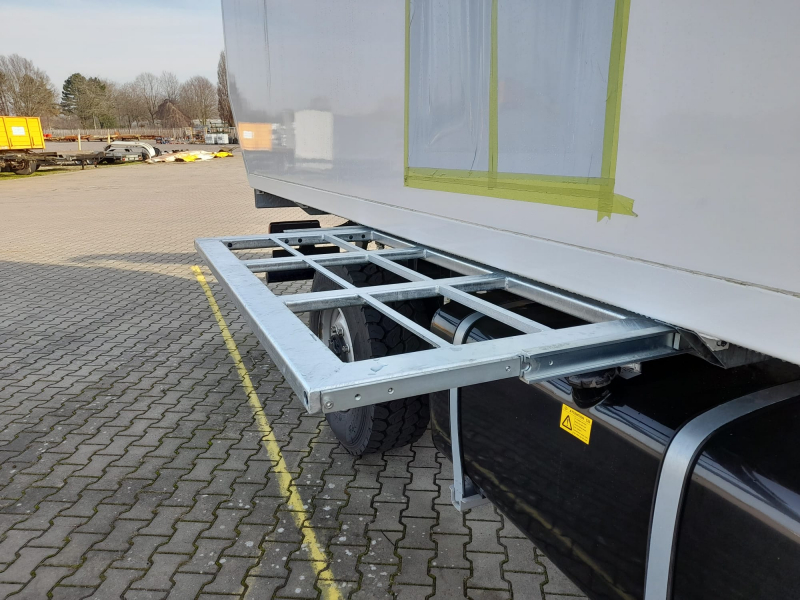

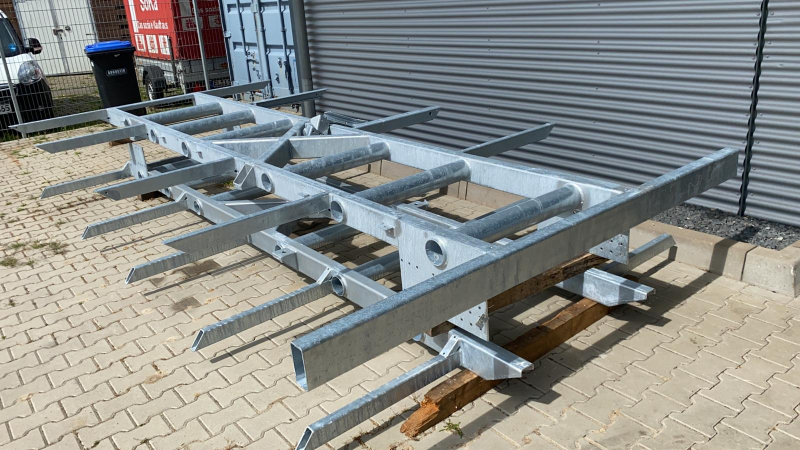

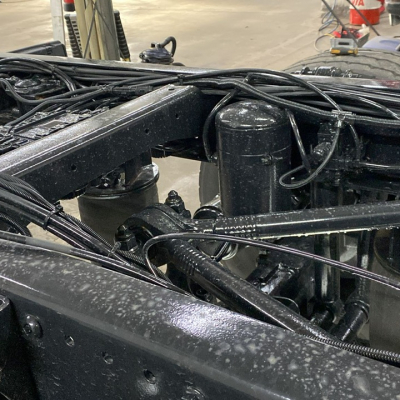

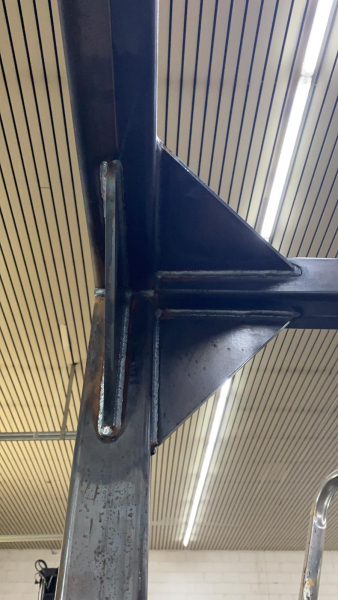

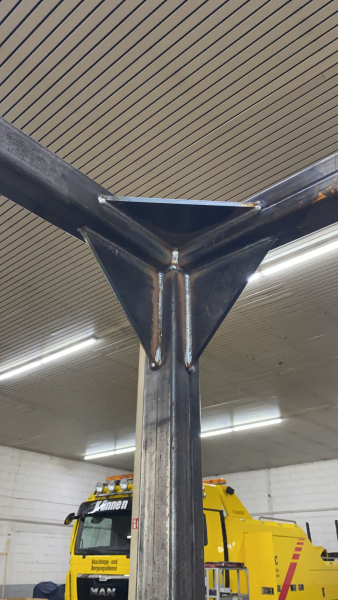

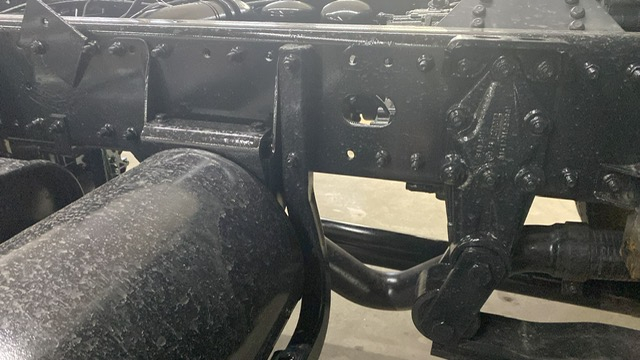

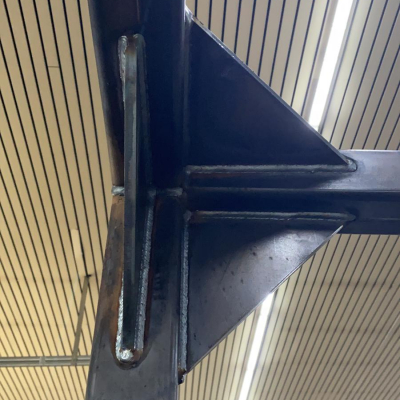

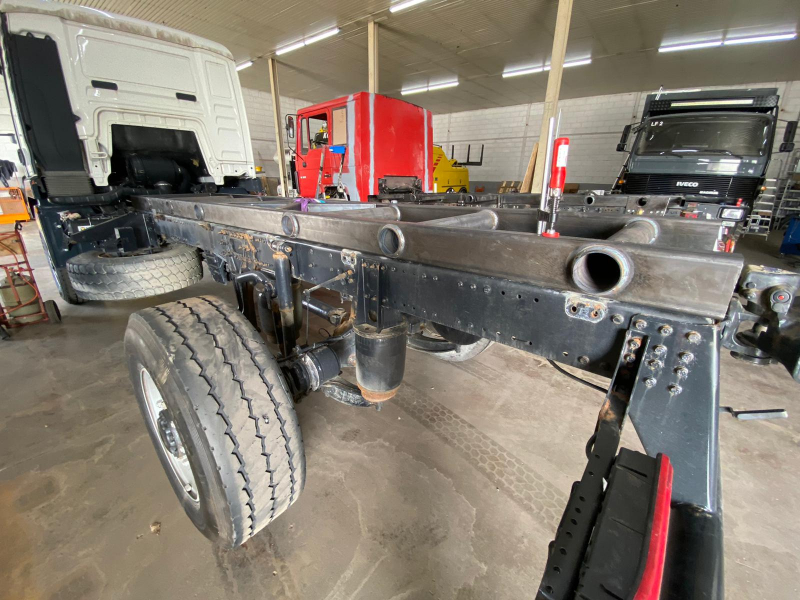

Zwischenrahmen	federgelagerter Rahmen

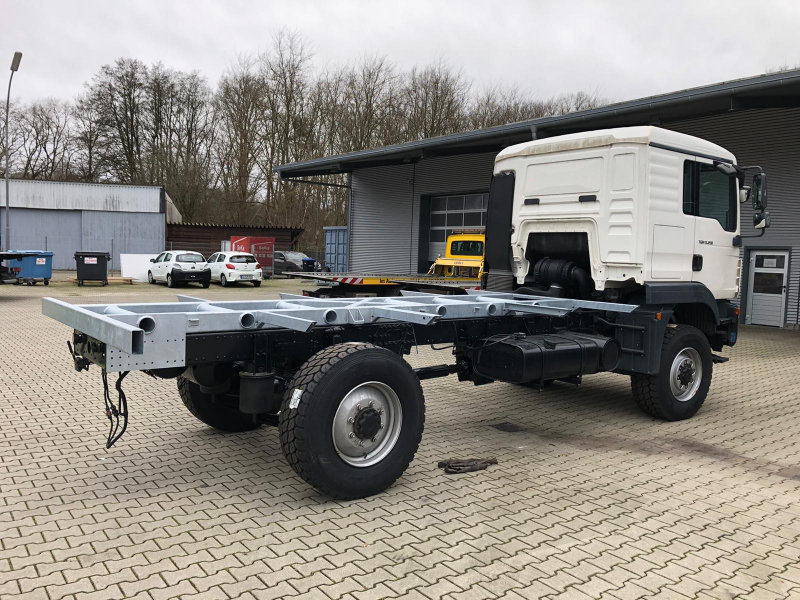

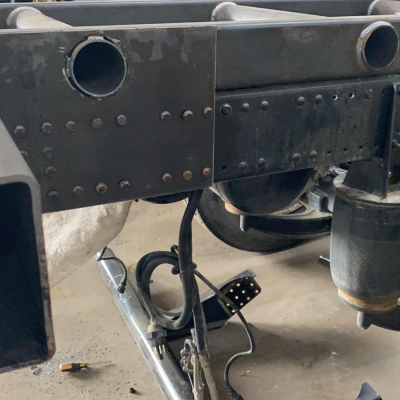

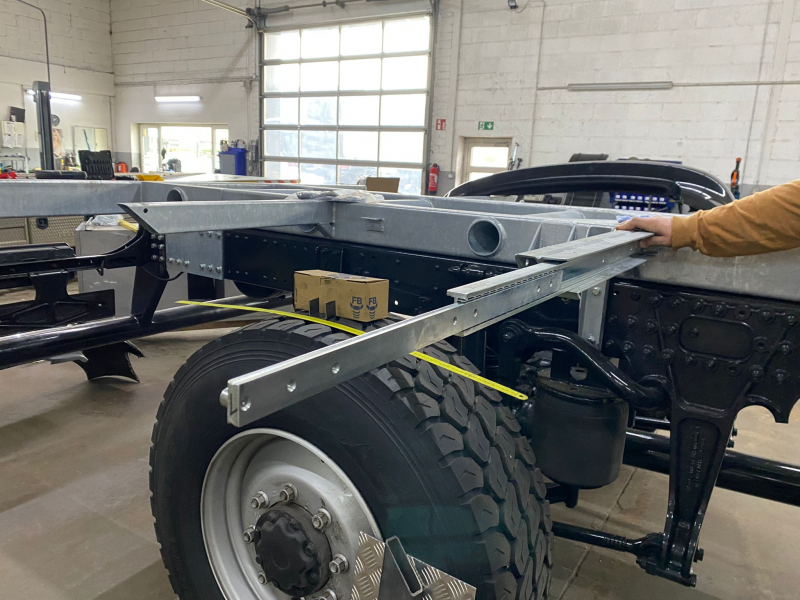

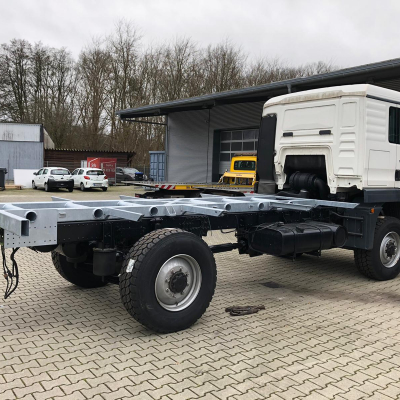

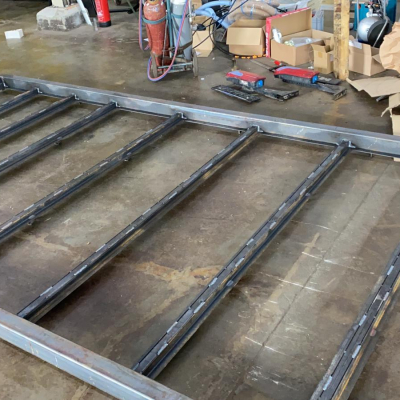

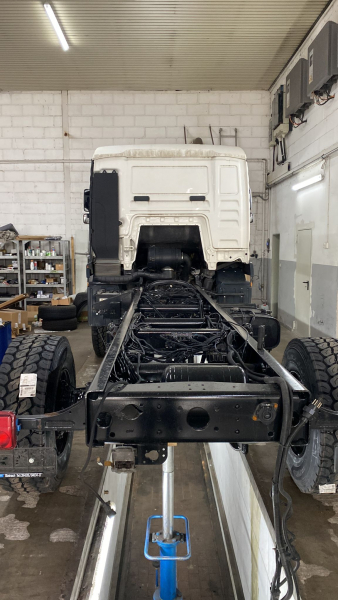

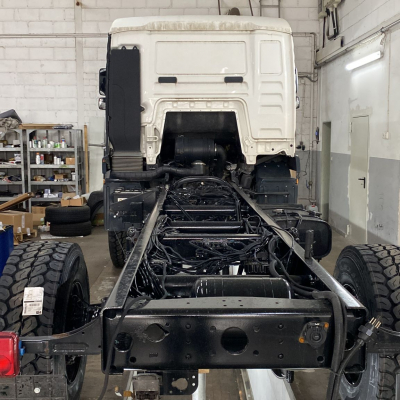

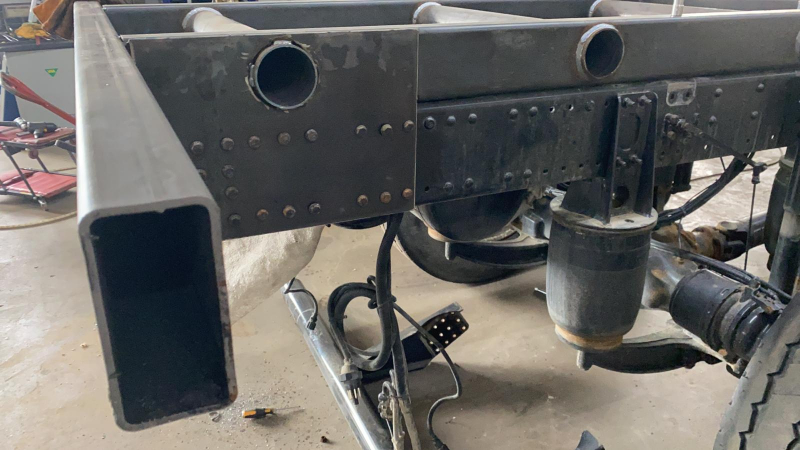

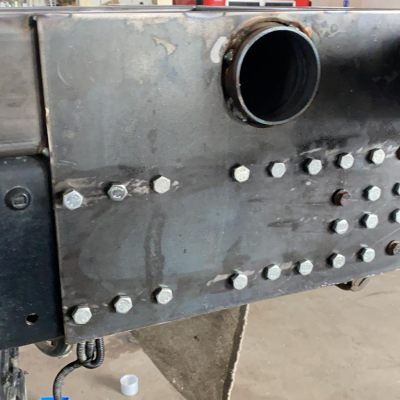

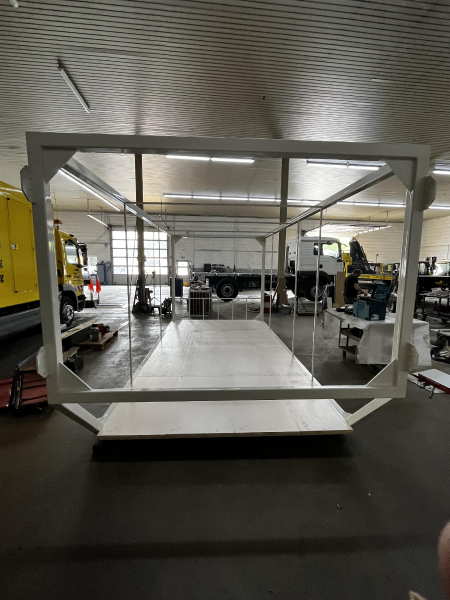

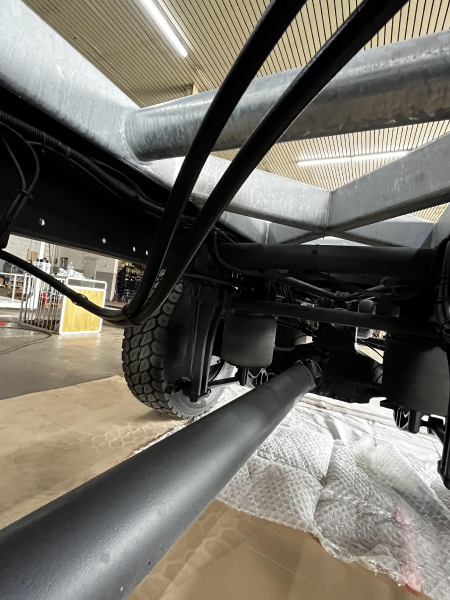

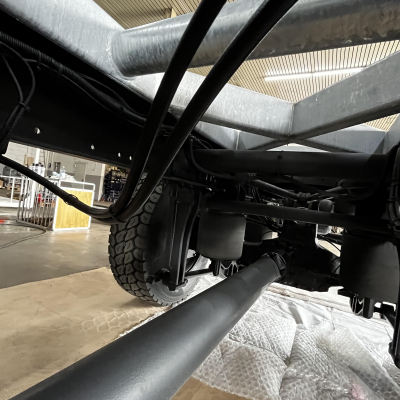

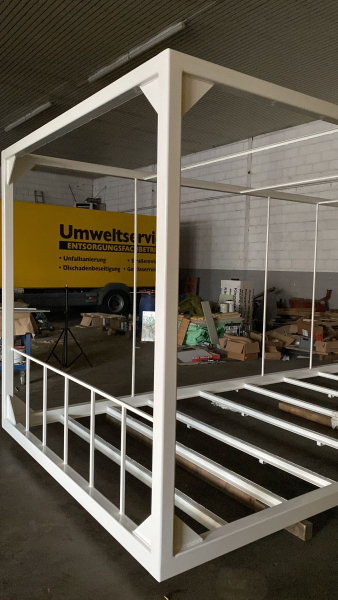

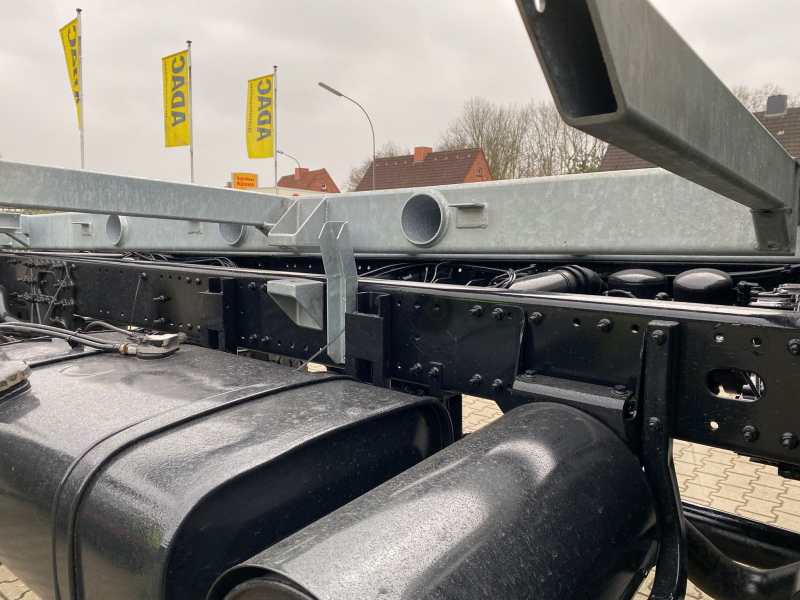

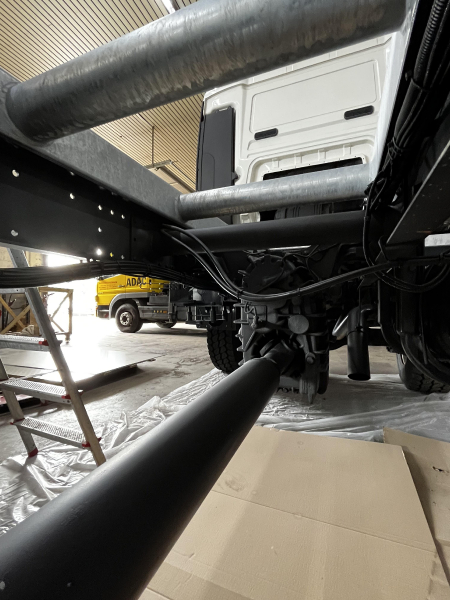

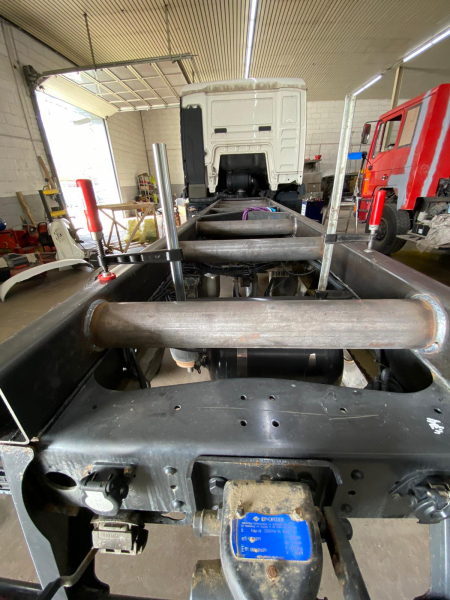

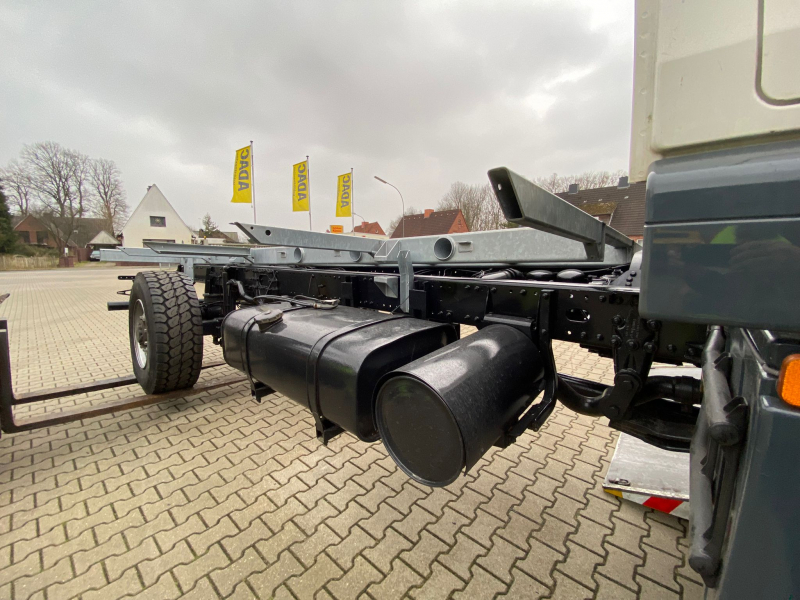

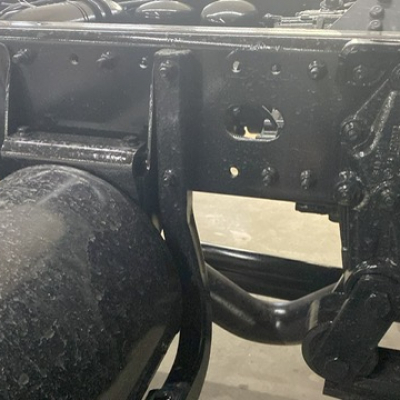

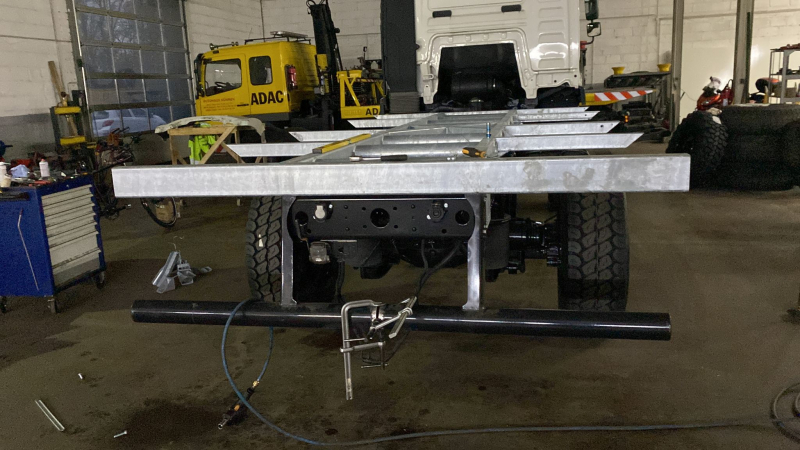

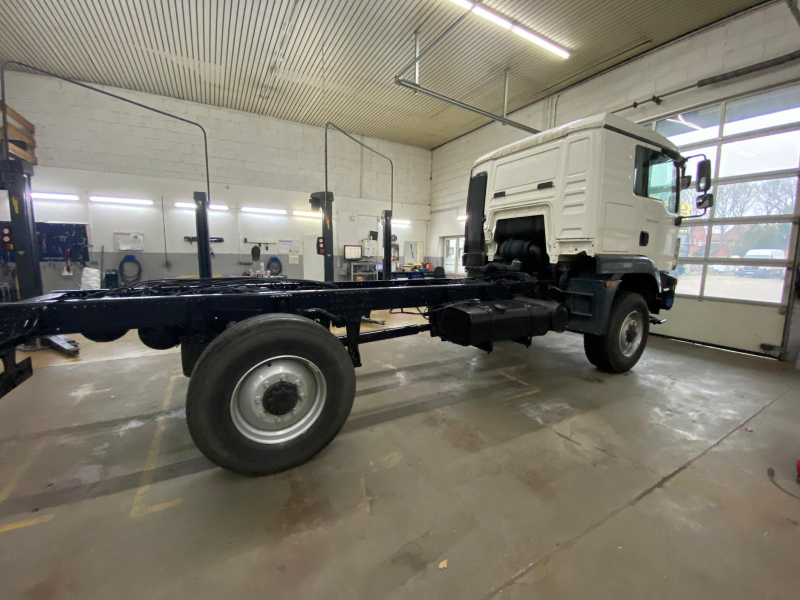

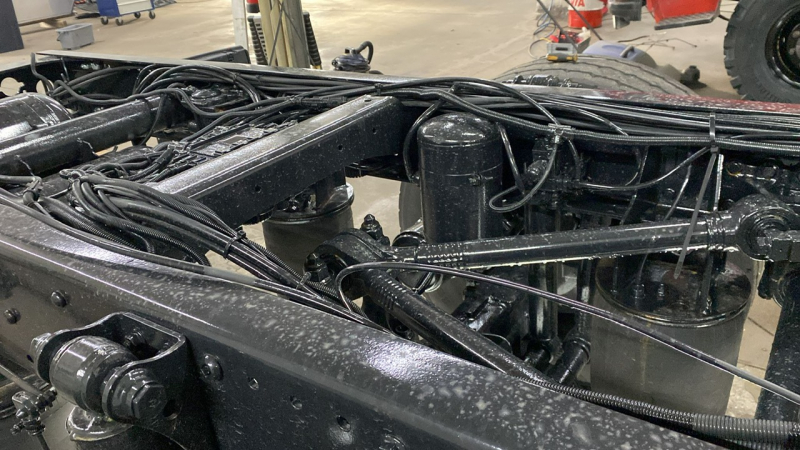

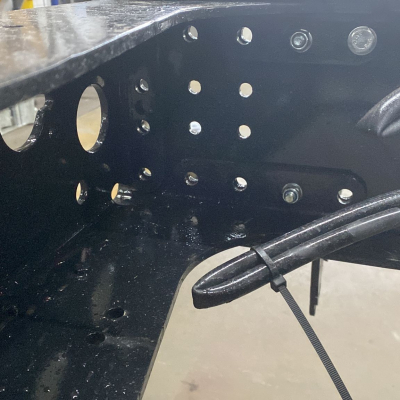

Stand am 09.05.2021: In den letzen 6 Monaten ist wegen Corona nicht so sehr viel passiert. Immerhin ist der Zwischenrahmen jetzt fast fertig. Der Containerrahmen wird auch in Meppen gefertigt, voraussichtlicher Start im Juli. Jetzt wird eine Halterung für den Gastank (80 - 100 L) im Hauptrahmen geplant. Erst danach geht der Zwischenrahmen zum Verzinken. Der Hauptrahmen wird außerdem gesandstrahlt und dann für die Ewigkeit lackiert (hoffentlich) und von uns vor der Hochzeit mit dem Aufbau mehrfach gewachst. Es wurden auch bereits die Bremsen überprüft, sämtliche Flüssigkeiten gewechselt und eine Inspektion durchgeführt. Die neue Bereifung (Hankook 385/65 R22.5 158L/160K) wird erst montiert, wenn der Zwischenrahmen verzinkt und sämtliche Schweizarbeiten ausgeführt wurden. Ich habe mich gegen größere Reifen und Felgen entschieden, da ich kein extremes Off Road fahren werde und 1 Ersatzreifen dabei habe. Da ich plane nach Kanada und Alaska, bzw. zur Probe nach Skandinavien und das Baltikum reisen werde, sind wahrscheinlich immer geeignete Werkstätten und Services vorhanden. Deshalb habe ich mich gegen Strengringfelgen entschieden, auch vor dem Hintergrund der sehr hohen Kosten. 22.07.2021- Der Zwischenrahmen ist fast fertig und geht in Kürze zum verzinken. Die Bodengruppe des Hauptrahmens für die Kabine ist ebenfalls fertig und auf den Zwischenrahmen angepasst. Der LKW geht dann noch einmal zum Sandstrahlen zum Spezialisten und wird im Anschluß versiegelt. Danach ist das Fahrzeug nahezu fabrikneu. Diese Ausgabe hätte ich mir gerne erspart, aber man möchte ja etwas werthaltiges und Beständiges haben, wenn man schon soooo viel Geld investiert. Ist danach hoffentlich für die Ewigkeit und hat mit Rost in der Zukunft nicht mehr viel zu tun (hopefully). 14.08.2021 => Meiner ist der obere Zwischenrahmen und der Aufbau macht auch Fortschritte. 03.10.2021 => Der Rahmen ist quasi fertig. Es fehlen noch die Dach- und seitlichen Traversen, um der Vibration vorzubeugen und der Dachpanele die richtige Unterstützung zu geben, damit das Dach belastbar u. begehbar ist. Danach geht der Rahmen zum Lackierer und die Sandwich-Panels werden im Anschluß eingeklebt und der Boden aufgebaut. Jetzt muß der Wassertank und die Fenster, Klappen und die Dachluke bestellt werden. Langsam geht es voran. 22.11.21 => Der Rahmen ist jetzt fertig und geht zum Lackierer (RAL 9010, normal weiß, wie das Fahrerhaus). Aktuell ist der LKW zum sandstrahlen der Basisrahmens. Dann soll er für die Ewigkeit sein. 17.01.22 => Heute ist er vom Sandstrahlen und Lackieren zurück gekommen. Jetzt wird er noch mit 5-6 Lagen Wachs versiegelt und hat dann mit Rost hoffentlich nichts mehr zu tun. Das habe ich in einer professionellen Werkstatt durchführen lassen, auch aus Mangel an eigenen Kapazitäten. Ist zwar nicht gerade günstig, wird sich aber m.M.n. bezahlt machen. 31.12.2022 => Hier noch ein paar weitere Fotos vom Rahmen. Die Reifen sind mittlerweile auch montiert. 15.02.2022 => Zwischenrahmen wurde getestet und montiert. Test bestanden. Danke Alex. 31.03.2022 => Endlich ist der lackierte Rahmen wieder in der Werkstatt. Das Ergebnis kann sich sehen lassen. 2x mußte reklamiert werden, um zu diesem Ergebnis zu kommen. Ich bin sehr zufrieden mit dem finalen Resultat. In der 2. Hälfte April werden wir jetzt die Panels einkleben und den Boden aufbauen. Corona sein Dank gab es erhebliche Verzögerungen beim Lackierer, insgesamt haben wir ca. 18 Monate benötigt, um bis hierher zu gelangen. Allerdings pressiert es bis heute nicht sonderlich, da ich noch ca. 2-3 Jahre bis zur endgültigen Fertigstellung habe. Mal sehen wie es jetzt weitergeht. Die Fenster müssten ebenfalls im April geliefert werden, wenn wie üblich nichts mehr dazwischen kommt. Die Wassertanks (Frischwasser und Grauwasser) sind von Uwe Albrecht seit Wochen gefertigt und werden in der 2. Hälfte April geliefert, wenn ich persönlich vor Ort bin. Die Cinderella Travel Gas Toilette ist bestellt. Der genaue Liefertermin liegt noch nicht vor. Ich habe die schon geordert, da ich auch dafür mit einer kräftigen Preissteigerung rechne. Der Gastank wird dann irgendwann von Vasco Wippermann (http://www.campervan-service.de/) im Rahmen montiert werden. Ich bin sehr dankbar solch einen tollen Experten gefunden zu haben. 10.12.2022=> Endlich sind die GFK-Panels eingesetzt. Mein 1. Ausbauer hat leider sämtlich Werkstatttätigkeit Eingestell. Dadurch wurden viele zugesagten und abgesprochenen Gewerke nicht fertiggestellt. Das war ein großes Problem. Ich mußte sämtliche zwischenzeitlich angeschaffte Produkte ( Cinderella Gas Verbrennungstoilette, Solar Panels, Lithium Batterien, Werkzeug, etc. einlagern und mir einen neuen Betrieb suchen, um endlich so weit zu kommen, dass ich den Truck zu mir nach München überführen kann. Jetzt ist Licht am Ende des Tunnels zu sehen. Die Tür und Fenster werden im Januar eingebaut, dann wird die Zulassung erledigt und ich kann endlich mit dem Innenausbau beginnen. Stand 16.02.2023: Nächste Woche wird der Truck endlich von Niedersachsen nach Bayern von mir überführt. Die Werkstatt meines Vertrauens (Fa. Künnen, Verantwortung. Alex Enes) hat sich leider als ein totaler Fehlgriff erwiesen. Nach 23 Monaten wurden sehr viele angenommenen Aufträge nicht ausgeführt und schlampige Arbeiten abgeliefert. Nun denn, jetzt kann der Truck endlich überführt werden, nachdem Firma Einhaus in Geeste viele durch Fa. Künnen versprochenen Arbeiten erledigt hat. Stand 17.08.23 Redlich ernährt sich das ...... Das habe ich schon oft gesagt, aber leider ist es so. Jetzt sind die Kotflügen und die Stauboxen montiert. Die GFK-Platten sind verfugt und zusätzlich mit einem Dichtband von 3M überdeckt. Jetzt wearte ich auf meine Tür von EW3 (ca. 2 Monate Lieferzeit). Meine bereits bezahlte Tür von Extremfenster habe ich nicht mehr erhalten, wegen Konstruktionfehlern und finanzieller Probleme dieser Startups. Die Fenster und Pollos konnte ich noch abholen lassen. Stand 16.02.24 Die Heckplattform für die große Staubox (L 200 cm x B 70 cm x H 90 cm) ist montiert. Aktuell arbeite ich in meiner angemieteten Halle an den Kältebrücken, was wie geplant gut voran kommt. Alles wird mit den Aerogelmatten (5 u. 10mm) von Stadur isoliert und verkleidet. Ich kann mir nicht vorstellen, dass sich dort Kondenswasser bilden kann. Stand 18.11.2024: Endlich ist nach einer langen Odyssee der TÜV erledigt. Übermorgen geht es nach Hannover, wo mir ein Freund beim Einbau der Scheer Dieselheizung behilflich ist. Danach geht es wieder nach München und der Innenausbau soll dann zügig bis zum Juli 2025 fertig gestellt werden. Dann muß ich nicht mehr täglich nach Falkenberg pendeln, was mit Hund ziemlich nervig war. Ich bin daher frohen Mutes.

Grundriss

Erläuterung Grundriss

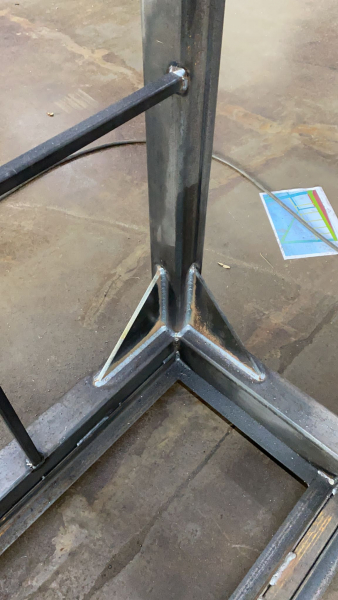

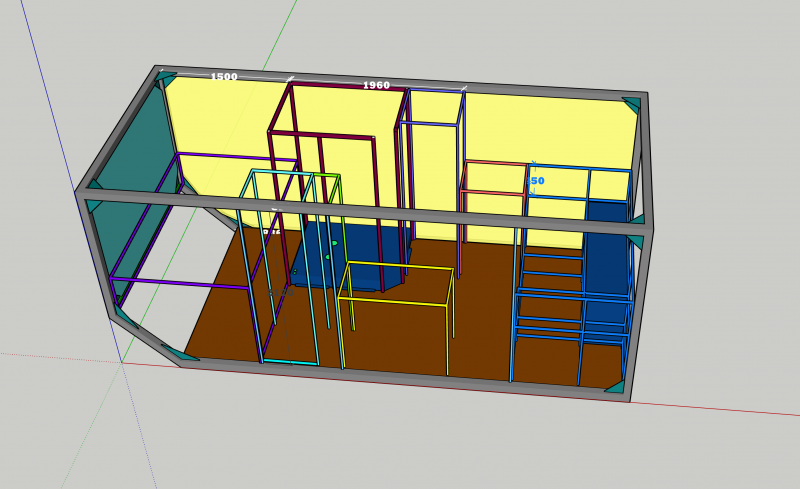

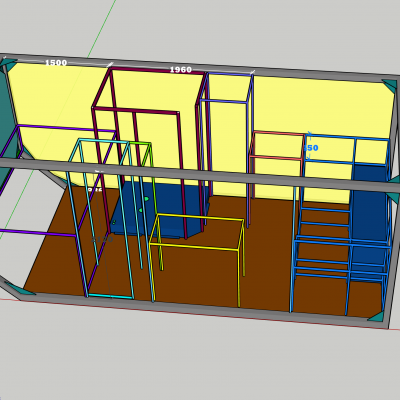

Der Grundriss steht jetzt. Die einzelnen Bereiche sind nur ziemlich genau mit Nut 6 Profilen in 20x20 und Nut 8 30x30 mm (sämtliche bodenstehende Einheiten) in Sketchup entworfen. Ich werde den Ausbau vom Bett in Richtung Sitzecke Stück für Stück bauen und habe so die Möglichkeit auf jede Eventualität hin zu reagieren. Das Sideboard und die Küchenzeile ist mein Puffer, den ich dann millimetergenau am Ende umsetzen kann. Die Hängeschränke werden erst geplant, wenn die Fenster und Jalousien montiert sind.

Möbelbau

Sonstiges
Material des Möbelbaus	Bodengestelle aus 30x30 Nut 8 und Hängeschränke aus 20x20 Nut 6 Profilen
Die Verkleidungen/Verbendungen werden aus Bambus geölt gefertigt.

Kocher

Sonstiges
Kocher	wahrscheinlich Siemens Induktionskochfeld
Gasinstallation	60 L Gastank im Fahrzeugrahmen, primär für die Gasverbrennungstoilette und die Außenküche
Backofen und Induktionsfeld von Bosch od. Siemens

Kühlschrank, Kühlbox

Sonstiges
Hersteller und Typ des Kühlschrank	Liebherr Haushaltskühlschrank, z.B. Liebherr ICUS 3324 Einbau Kühl-Gefrierkombination
Da ich große Gefrierkapazitäten haben möchte, ist der Liebherr gesetzt.

Stromkonzept

Sontiges
Stromspannung im Chassis	24 V
Stromspannung im Aufbau	24 V, 12 V und 230 V
Ladewandler 24-12V	Orion-Tr Smart 24/12-30A (360W) Isolated DC-DC charger
110V / 230V im Aufbau?	Ja
Wechselrichter	MultiPlus-II 24/5000/120-50 230V und Phoenix Inverter 24/800 230V VE.Direct SCHUKO wenn nur der Kühlschrank bedient werden muß

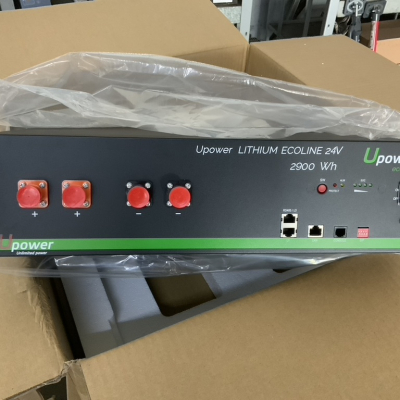

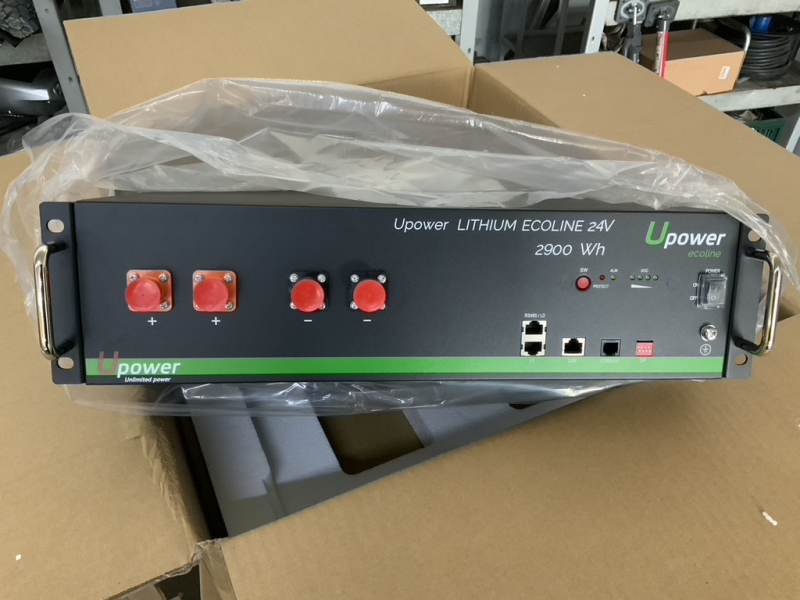

Ich habe bereits 4 Module UPower 24Volt 2,9 kWh Lithium Batterie angeschafft (Speicher mit Batteriemanagement). Zusammen macht das ca. 11,6 kWh. Diese Lösung ist perfekt mit den Geräten von Victron Energy zu kombinieren. 09.05.2022 => Anstelle der Pylontechmodule wurden UPOWER-Module geliefert. Diese sollen zu 100% identisch mit den Pylontech Produkten sein (nur anderer Handelsname).

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau	4 x Lithium Batterie a 110 Ah
Batterietyp	UPOWER 24Volt 2,9 kWh Lithium Batterie UP2500 Speicher mit Batteriemanagement
Batterieladegerät für Aufbaubatterien	50A Buck-Boost DC/DC converter 24/24V
Batterieüberwachung	Cerbo GX mit GX Touch 70

Stromgewinnung

Solarkapazität	4 x 410 kWp LG Module
Solarregler	SmartSolar MPPT 150/60-Tr
Brennstoffzelle	Nein
Generator	Honda 22i

Heizung

Sonstiges
Hersteller und Typ der Heizung	Scheer Micro MH 10kW
Warmwasseraufbereitung	in der Micro MH integriert
Fahrerhausheizung	Standheizung ist bereits herstellerseitig vorhanden

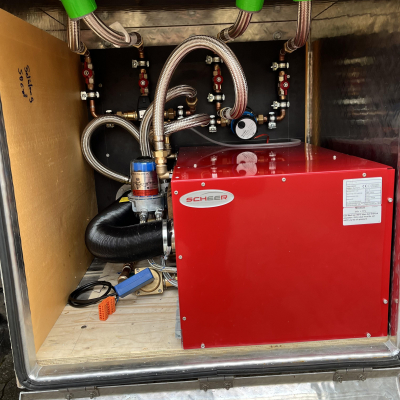

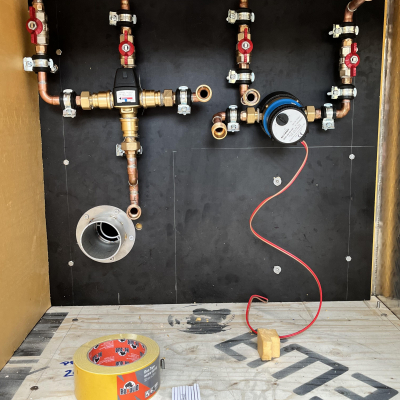

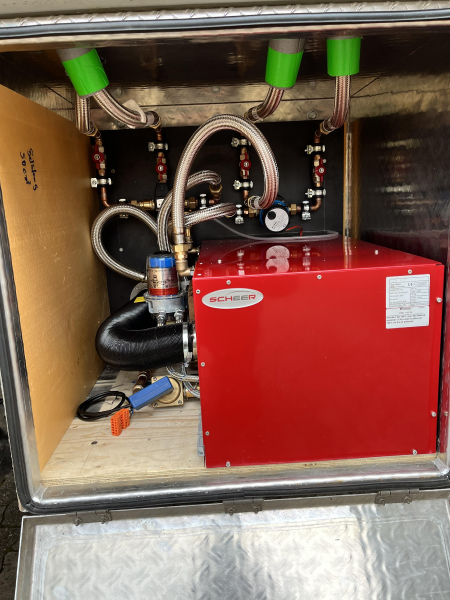

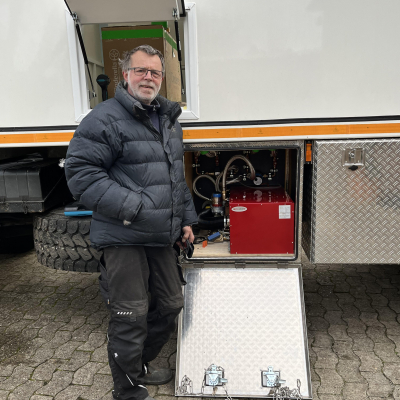

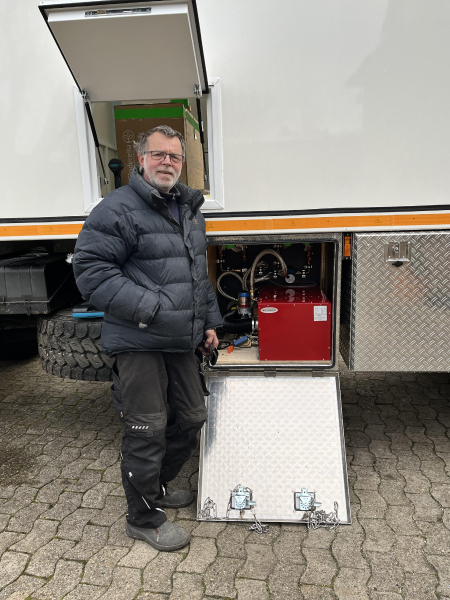

Ich habe mich letztendlich für die Scheer MH Micro entschieden, welche in einem Staukasten unter dem Koffer angebracht wird. Diese Lösung ist schon komplett montiert und man muß "nur" noch die Leitungen für Warmwasser, die Radiatoren und die Fußbodenheizung installieren. Duschen kann man dann solange bis der 570 Liter Wassertank leer ist. Keine Wartezeit, wenn alle duschen wollen.

Wassersystem

Sonstiges

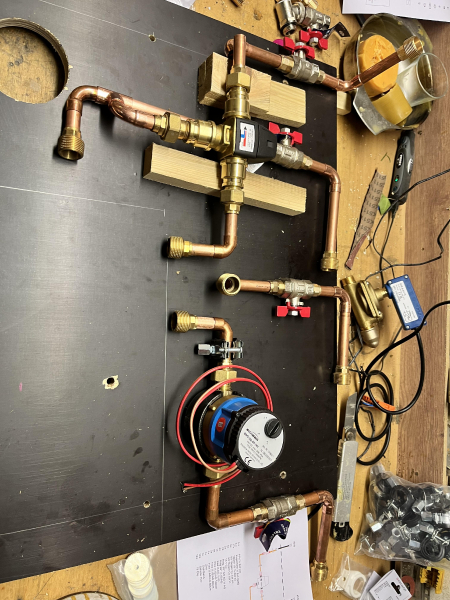

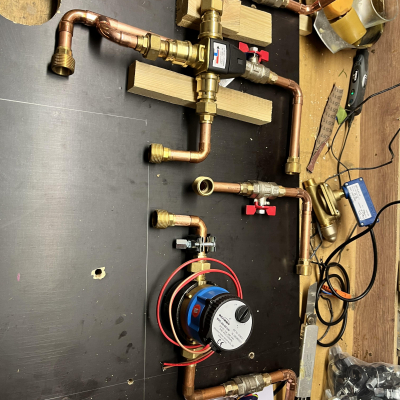

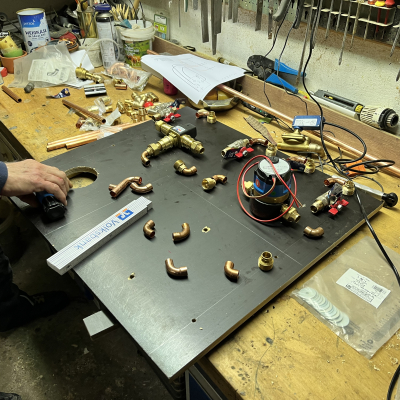

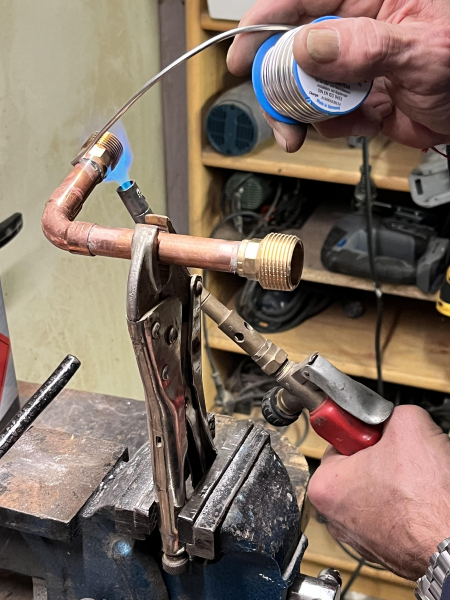

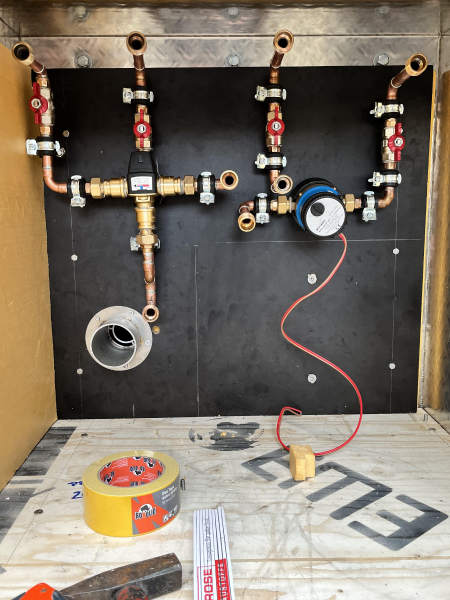

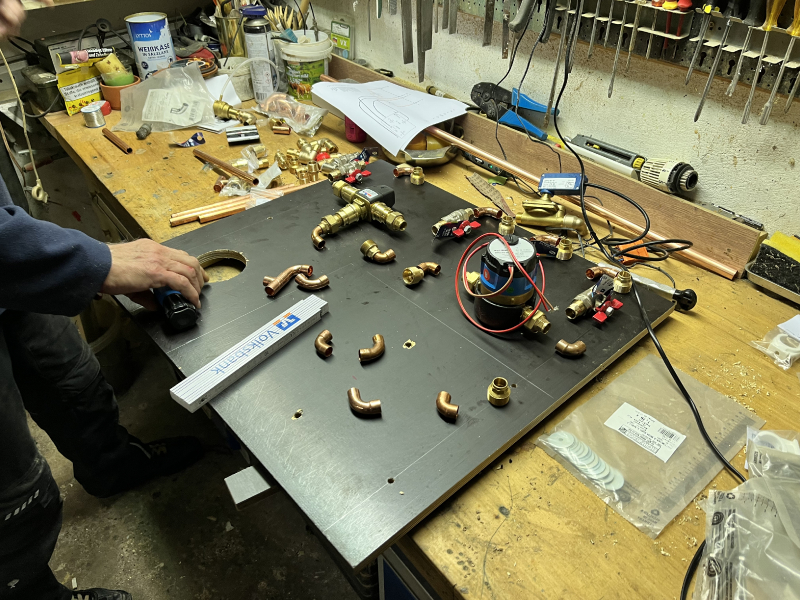

Wasserführung	Alu-Verbundrohr
Wasserfiltersystem	Famous Water, Ceramic und Aktivkohlefilter
Volumen der Frischwassertanks	ca. 570 L
Volumen der Abwassertanks	200 L

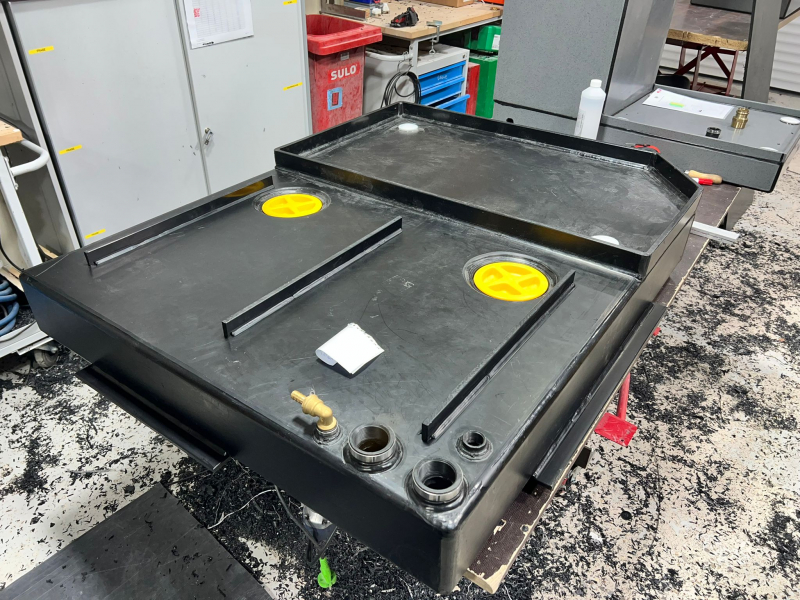

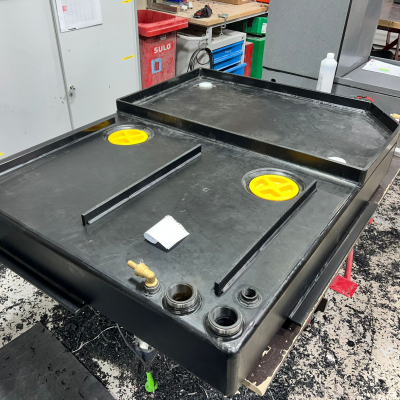

Der Grauwassertank wird im Koffer unter dem Badezimmerboden platziert. Der Tank ist bereits geliefert. Die Duschtasse ist in dem Grauwassertank integriert. Damit gibt es auch kein Problem im Winter.

Toilette

Sonstiges
Hersteller und Art der Toilette	Cinderella Travel Gasverbrennungs Toilette
Kapazität Fäkalientank	nicht notwendig
Diese Toilette ist bereits angeschafft. Ich erspare mir dadurch einen zusätzlichen Schwarzwassertank, benötige aber einen Gastank, welcher 60 Liter hat. Bei ca. 150 ml pro Toilettengang reicht das dann schon eine Weile. 09.05.2022 => Die Cinderella Travel Gas Verbrennungstoilette wurde geliefert.

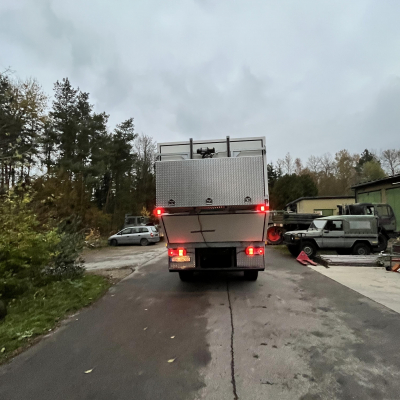

Anbauten

Sonstiges

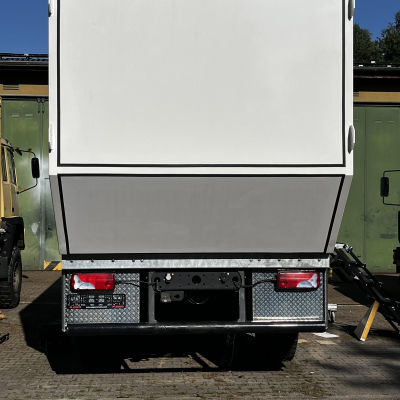

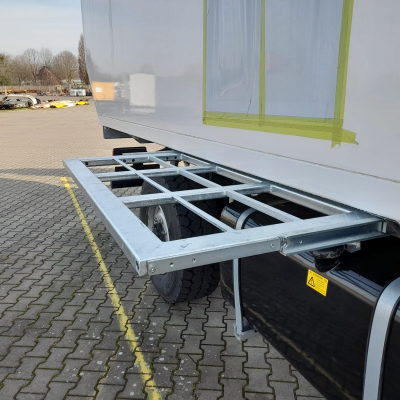

Heckträger	Heckträger von Fa. Aigner GmbH, Befestigung nicht am Fahrzeugrahmen, sondern an der Kofferkonstruktion
Dachgepäckträger	nein

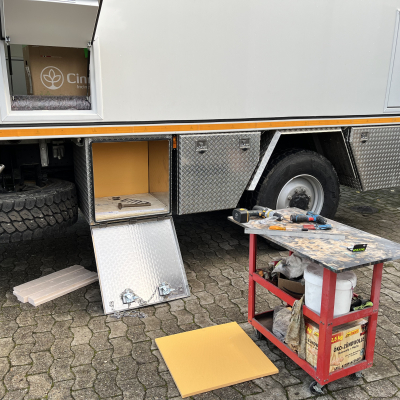

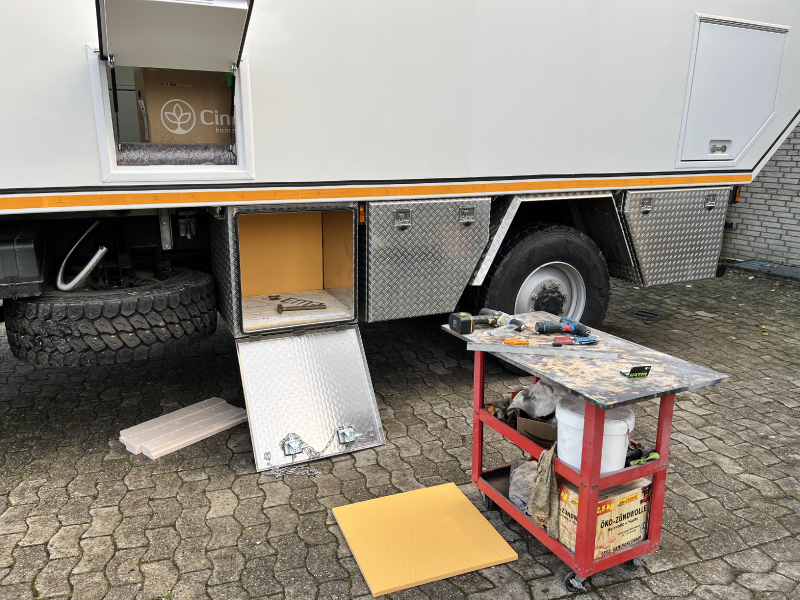

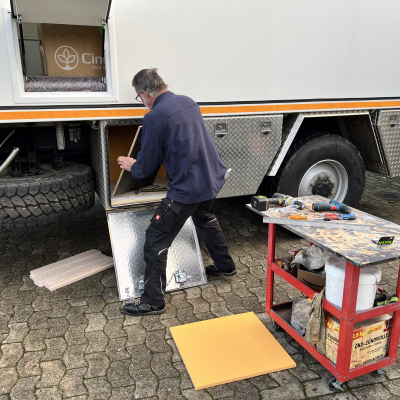

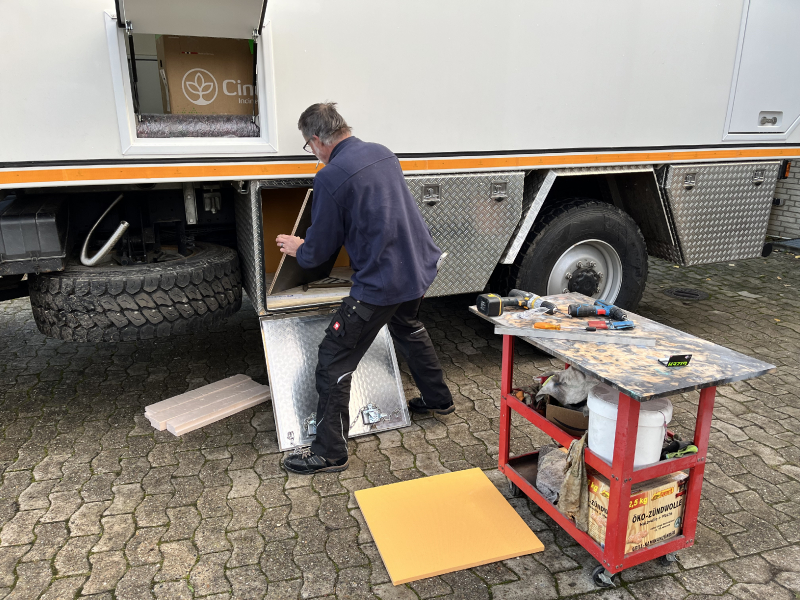

Stauboxen	3 x Fahrerseite, 1 x Beifahrerseite
Außenkochstelle	in der Heckstaubox auf der Beifahrerseite geplant
Markise	Nein, sondern nur Sonnensegel

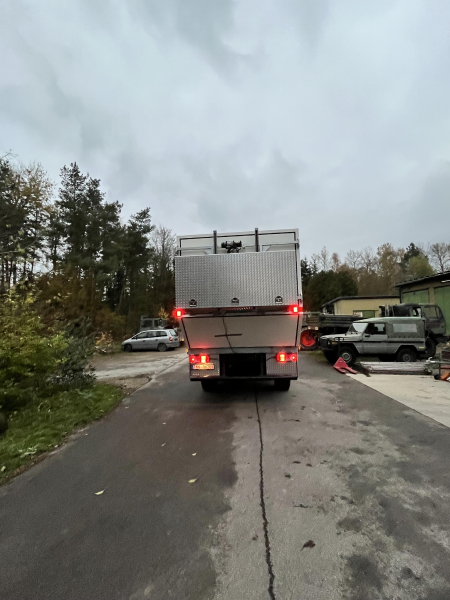

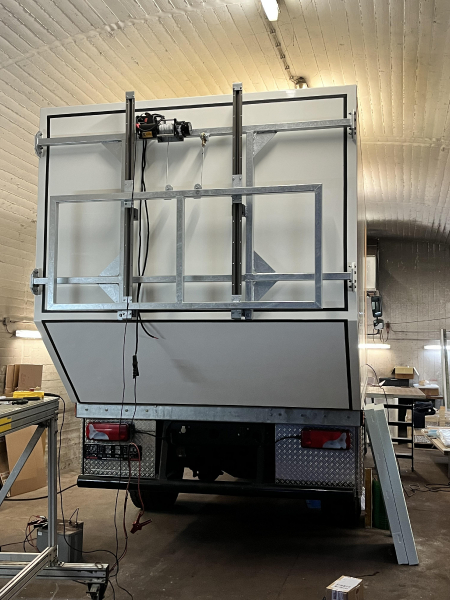

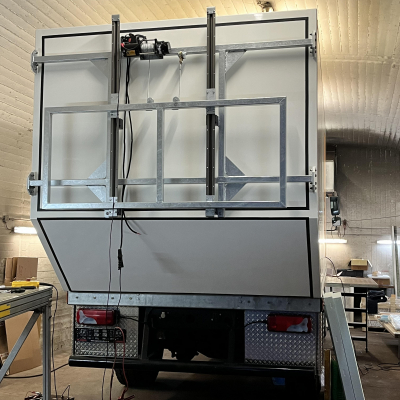

Die große Heckstaubox dient zum Transport eines Catfish Angelboots und eines Nortik Scubi 2 XL, sowie für Klapptisch und -stühle und dem Elektromotor. Die Box hat eine Kapazität von L 200 cm x H 90 cm x T 70 cm und kann mit einer Winde ca. 120 cm gesenkt werden (leider nicht bis zum Boden).
